热泵分类及特点热泵是一种能够将低温热源中的热量转移到高温处的装置，它利用热力学原理，通过压缩、膨胀工质的循环运动，实现低温热源的升温。

热泵广泛应用于供暖、制冷、热水和工业生产等领域，具有高效节能、环保安全等优点。

根据热源的不同，热泵可以分为空气源热泵、水源热泵和地源热泵三种类型。

1. 空气源热泵空气源热泵是利用空气中的热能作为热源的一种热泵系统。

它通过空气-制冷剂-工质之间的热交换，将低温的空气中的热量转移到室内，提供供暖、制冷和热水等功能。

空气源热泵具有安装方便、运行稳定、成本低等特点。

然而，由于空气源热泵的热源是空气，受气温变化的影响较大，其制热效果在极寒地区会受到一定限制。

2. 水源热泵水源热泵是利用水体作为热源的热泵系统。

它通过水-制冷剂-工质之间的热交换，将水体中的热量转移到室内，实现供暖、制冷和热水等功能。

水源热泵具有热效率高、稳定性好、节能环保等特点。

然而，水源热泵需要有充足的水源供应，对水质和水温的要求较高，安装和运行成本相对较高。

3. 地源热泵地源热泵是利用地下土壤或地下水作为热源的热泵系统。

它通过地源-制冷剂-工质之间的热交换，将地下的热量转移到室内，实现供暖、制冷和热水等功能。

地源热泵具有稳定可靠、热效率高、节能环保等特点。

由于地下温度相对稳定，地源热泵的制热效果不受气温变化的影响，适用于各种气候条件下的供暖需求。

然而，地源热泵的安装和地下管道的布置较为复杂，需要占用一定的土地面积。

总结起来，空气源热泵适用于气候温和地区，安装和运行成本相对较低；水源热泵适用于有充足水源供应的地区，热效率高但成本较高；地源热泵适用于各种气候条件下，稳定可靠但安装成本较高。

根据实际情况，选择合适的热泵类型可以最大程度地发挥其优点，实现节能环保的供暖、制冷和热水需求。

东莞市可安信节能设备有限公司
0769-********

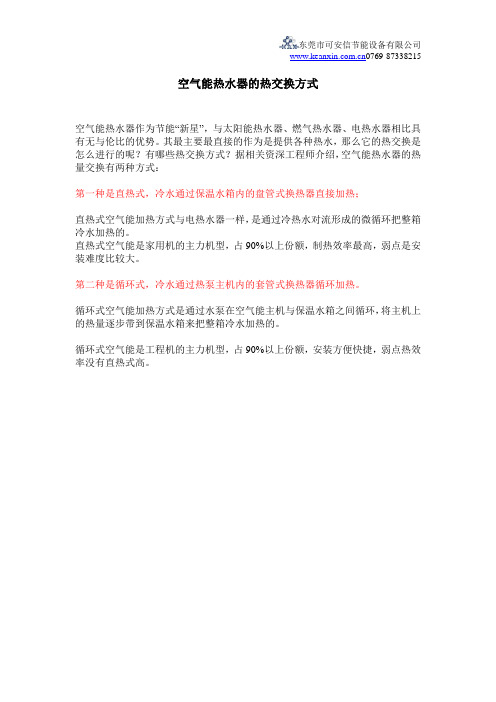

空气能热水器的热交换方式
空气能热水器作为节能“新星”，与太阳能热水器、燃气热水器、电热水器相比具有无与伦比的优势。

其最主要最直接的作为是提供各种热水，那么它的热交换是怎么进行的呢？有哪些热交换方式？据相关资深工程师介绍，空气能热水器的热量交换有两种方式：
第一种是直热式，冷水通过保温水箱内的盘管式换热器直接加热；
直热式空气能加热方式与电热水器一样，是通过冷热水对流形成的微循环把整箱冷水加热的。

直热式空气能是家用机的主力机型，占90%以上份额，制热效率最高，弱点是安装难度比较大。

第二种是循环式，冷水通过热泵主机内的套管式换热器循环加热。

循环式空气能加热方式是通过水泵在空气能主机与保温水箱之间循环，将主机上的热量逐步带到保温水箱来把整箱冷水加热的。

循环式空气能是工程机的主力机型，占90%以上份额，安装方便快捷，弱点热效率没有直热式高。

空气能热泵供暖系统原理空气能热泵供暖系统是一种高效、环保的取暖设备，在北方地区得到广泛应用。

该系统可以利用空气中的能量进行热量的转换，实现制热和制冷的功能。

下面将对该系统的原理进行详细介绍。

一、空气能热泵供暖系统的组成空气能热泵供暖系统主要由以下几个部分组成：1.室内机：室内机即空气处理器，它是整个热泵系统中的核心部件，包括风机、蒸发器、过滤网、控制面板等，它将空气中的热量吸收并进行循环。

2. 室外机：室外机即压缩机组，它的作用是将低温、低压的制冷剂吸入，通过压缩、加热和排气的过程，将制冷剂的温度和压力提高，将制冷剂释放到室内机中。

3.制热系统：制热系统由多个组成部分构成，包括压缩机、蒸发器、凝析器、传热器和控制系统等。

它的作用是将空气中的热能通过制冷剂的循环转换为热能，再通过传热器将热能传递到室内。

4.配水系统：配水系统主要包括水泵、冷热水系统、冷却系统、暖气散热器等，通过水泵的循环将来自空气能热泵的热水输送到各个房间的暖气器中，实现室内的制热。

二、空气能热泵供暖系统的原理空气能热泵供暖系统的原理是基于制热剂在不同温度、压强下的物理特性，将制热剂不断地在低温区域和高温区域之间转移，通过循环实现室内的加热或制冷。

具体的原理可以概括为以下几个步骤：1. 压缩：制热剂液体在室外机中经过压缩成高温、高压的气体。

通过这个过程，制热剂的温度和压力不断提高。

2. 冷凝：制热剂在高压、高温状态下，进入蒸发器中，将有害的热量通过散热器散发到外面，同时产生的干净制热剂水蒸汽吸收空气中的热量。

3. 挥发：经过蒸发器后，制热剂的压强和温度下降，变为液态，然后通过传热器把低温的制热剂向暖气散热器中输送。

4. （制热模式下）加热：在暖气散热器中通过空气流动，将制热剂转换为蒸汽，释放出大量的热量，加热室内的空气。

5. (制冷模式下)蒸发冷却：在暖气散热器中，制热剂通过向外释放热量而蒸发，从而达到制冷效果。

三、空气能热泵供暖系统的优点1. 高效节能：空气能热泵系统能把管理和环境保护相结合起来，无需使用化石燃料，利用空气中的能量供暖，效率高、节能、环保，相比于传统暖气系统节能70%以上。

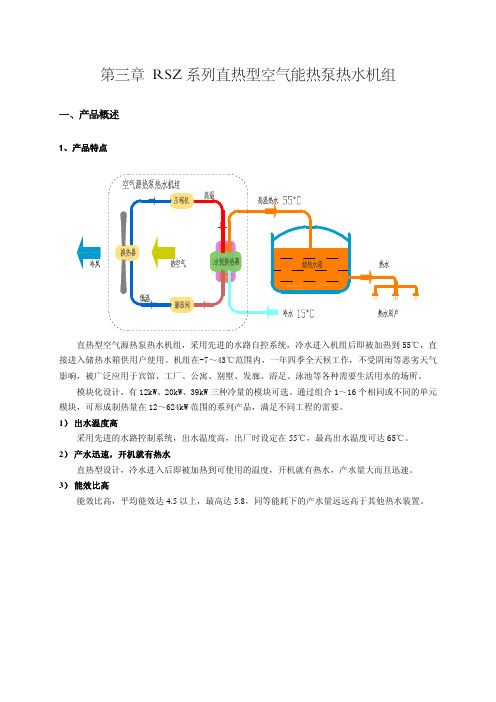

第三章 RSZ系列直热型空气能热泵热水机组一、产品概述1、产品特点直热型空气源热泵热水机组，采用先进的水路自控系统，冷水进入机组后即被加热到55℃，直接进入储热水箱供用户使用。

机组在-7～43℃范围内，一年四季全天候工作，不受阴雨等恶劣天气影响，被广泛应用于宾馆、工厂、公寓、别墅、发廊、浴足、泳池等各种需要生活用水的场所。

模块化设计，有12kW、20kW、39kW三种冷量的模块可选。

通过组合1～16个相同或不同的单元模块，可形成制热量在12～624kW范围的系列产品，满足不同工程的需要。

1）出水温度高采用先进的水路控制系统，出水温度高，出厂时设定在55℃，最高出水温度可达65℃。

2）产水迅速，开机就有热水直热型设计，冷水进入后即被加热到可使用的温度，开机就有热水，产水量大而且迅速。

3）能效比高能效比高，平均能效达4.5以上，最高达5.8，同等能耗下的产水量远远高于其他热水装置。

4）专利化霜技术跳过传统的定期化霜方式，根据不同工况下结霜对系统的影响，通过大量数据分析，开发出的全新适时智能化霜模式，机组能够智能判断蒸发器上是否有霜，是否需要化霜。

并结合专门设计的除霜流路，化霜时间短、彻底、干净，化霜期间不会出冷水，进一步提高机组制热效果，使机组运行更加节能。

5）运行安全、可靠采用热泵方式制取生活热水，区别于使用电或者燃料直接加热热水的方式，消除了传统热水器具有的易燃、易爆、煤气中毒、触电等危险；且先进的微电脑控制系统，保护功能齐全，从根本上杜绝了漏电、干烧、超高温等安全隐患。

经专家反复研究实验，优化后的设计，结构紧凑美观，控制方便简洁，性能安全可靠，能效领先国际；且关键零部件均采用国际知名品牌，配合本公司精心制作，每台机组出厂前均通过严格的性能测试，保证机组能长期稳定高效运行。

6）控制简洁、方便微电脑全自动控制，无需专人值守。

友好的全中文人机界面，系统状况一目了然，多模块网络化控制，一套系统可以控制多达16台主机，且控制方便简捷，只需轻轻一按，即可产出热水。

空气能热泵热水系统摘要：随着国民经济的飞速发展和城市化进程的加快，能源的消耗也在逐年提高。

节能减排倡导可持续发展的政策不断出台。

空气源热泵技术也越来越多的受到各方面的重视和青睐。

关键词：空气源热泵；热水系统；循环式空气源热泵热水系统是空气源热泵在制备热水上的具体应用。

空气源热泵属于热泵的一种形式。

热泵是一种利用高位能（例如电能）使热量从低温环境向高温环境转移的节能装置。

热泵热水系统由蒸发器（吸收环境空气中热量的换热器）、压缩机、冷凝器（制取热水的换热器）储热水箱、膨胀阀及相关的副件和管路组成。

热泵通过工作介质在蒸发器和冷凝器中的相变伴随着的吸热和放热的过程实现能量的转移，从而制备热水。

热泵根据蒸发器吸收热源的性质分为空气源热泵、水源热泵、地源热泵、双源热泵等。

空气源热泵热水系统的热源来自大气。

太阳在向地球辐射时，其中20%到30%的热量留存在空气中，因此空气中储存了巨大的热量。

这种热量具有的优点就是几乎是取之不尽，用之不竭。

而且处处都有，开采方便。

缺点也比较明显，就是大气获得的太阳辐射热量是不均匀的，跟季节和地域有很大关系。

因此有些地区适合使用空气源热泵热水系统，有些地区不太适合或不适合。

说到适用性就要说到空气源热泵的制热能效比（COP）了。

空气源热泵是利用电能驱动将空气中的热量转移，转移产生的热量和转移过程中所消耗的电能之间的比值就是空气源热泵的制热能效比（COP）。

下图是一张空气源热泵热水系统的COP变化曲线图。

从图中我们可以看到空气源热泵热水系统的制热能效比（COP）是跟环境温度、进水的水温相关联的。

首先环境温度。

环境温度越高，空气源热泵热水系统的制热能效比就越高（COP）。

因此从季节上来说，夏季的能效比最高，春秋次之，冬季能效比最差。

从地域上来讲，显然南方的制热能效比要高于北方地区。

我国疆域辽阔，其气候涵盖了寒、温、热带。

根据各地区的气象资料，以下地区的气候特点非常适合应用空气源热泵：（1）温和地区：云南大部、贵州、四川西南部、西藏南部一小部分地区；（2）夏热冬暖地区：海南、台湾全境；福建南部；广东、广西大部以及云南西南部和元江河谷地区；（3）夏热冬冷地区：上海、浙江、江西、湖北、湖南全境；江苏、安徽、四川大部；陕西、河南南部；贵州东部；福建、广东、广西北部和甘肃南部的部分地区。

直热式空气能热泵热水器与循环式空气能热泵热水器的性能对比机组原理：芬尼克兹（PHNIX）热泵运用逆卡诺原理，以极少的电能，吸收空气中大量的低温热能通过压缩机的压缩变为高温热能来加热热水（图1），所以它能耗低、效率高、速度快、安全性好、环保性强，源源不断的供应热水。

作空气源热泵工作原理图为热水系统它具有无以比拟的优点。

热泵热水机组遵循能量守恒定律和热力学第2定律，运用热泵的原理，只需要消耗一小部分的机械功（电能），将处于低温环境下的热量去加热制取高温的热水。

它的原理与空调雷同。

图1芬尼克兹（PHNIX）机组特点——直热式热泵热水机组与循环式热泵机组特点比较直热式:芬尼克兹（PHNIX）直热式热泵热水机组,自来水直接进机组（图2、3），低温自来水直接吸收高温冷媒的热量,使冷媒得到充分冷却,系统高压压力降低,压缩机克服系统压力所消耗的电能比较少,机组运行效率高.由于直热式的进水永远是常温，压缩机的排气温度变化不大，对压缩机的冲击较小能起到保护压缩机的作用，从而延长压缩机的寿命。

循环式：循环式热泵热水机组,该机组的补水是先补进保温水箱，然后经过循环泵进入机组加热，它的进水温度不断的再改变，压缩机的排气温度和排气压力也不停的在变，势必会对压缩机造成冲击，特别是水箱相对高温热水进行循环加热的时候，对压缩机冲击很大。

因为,冷媒没有充分冷却,系统长期处于高压状态,压缩机克服系统压力所消耗的电能比较多,压缩机的寿命会缩短。

所谓循环式空气能热泵热水机，指的就是被加热的水反复多次循环才能被加热到设定的温度;直热式空气能热泵，指的是被加热的水循环一次就被加热到设定的目标温度;该技术区别于传统的需要反复多次进出空气能热泵加热才能达到设定温度的循环式空气能热泵。

其特点是：1、由于被加热的水是一次性就被加热到设定的热水温度，对于用户来说用水舒适性得到可靠的保证，不会因为在用水过程中水温变化影响用水的舒适性。

图2图3芬尼克兹（PHNIX）直热式特点：1、芬尼克兹（PHNIX）直热式热水机采用了先进的水路控制系统，使用了进出水感温头和电子流量计，通过出水温度来控制水路上的电动阀来调节水流量，从而达到自主的控制出水温度的要求。

直热式空气能与与循环式空气能热水器的区别
空气能热水器是采用逆卡诺循环原理的一种新型节能热水器，很多有热水需求的场所，都有设计。

然而，在选择空气能热水器时经常存在一些专业的问题，导致不能做出正确的选择而出现不好用或不节能的情况。

例如同是在选择空气能热水器，但是选择直热式空气能还循环式空气能热水器？这是一个做为使用者，在购买前必须考虑的问题。

直热式空气能热水器，就是冷水直接进入空气能热水器主机，在主机内进行加热，通过出水温度自动调节进冷水量，出水温度高时放大进冷水量，出水温度低时缩小进冷水量，以实现用水流量调节出水温度，完成定温出水的功能，然后把达到设定温度的热水补进保温水箱，储存待用。

这种工作方式的空气能热水器热泵称之为直接式热泵热水器，循环式空气能热水器，是冷水直接进入保温水箱，再通过保温水箱内的水与主机进行循环加热的一种加热方式，循环加热每次温升3-5℃，
对于两加热方式的空气能热泵热水器在选择时按用途进行设计，如酒店，工厂、学校等，这种属于直用热水方式，热水只用一次就会排放出去，所以这种环境适合于直热式空气能，直接补热水到保温水箱，当用水量超过保温水箱内储存的用水量时可能直接补热水到保温水箱内，这样就可能源源不断的提供热水。

当进行循环利用的热水加热时，适用于循环式热泵热水器，因泳池水属于循环利用的热水，当温度下降3-5℃度后空气能热泵热水器马上能把热水温度提升3-5℃度，达到目标水温的一种恒温式热水器。

在所以在这种情况下适合选用循环式热泵。

经上述分析总结，当加热一次性使用的热水时选用直热式热泵热水器。

当加热循环利热的热水时选用循环式热泵热水器是较为合理的设计思路。
