一、主要用途和适用范围潜水曝气机用于污水处理厂的曝气池，曝气沉砂池，也可用于小型污水处理装置，工业废水处理和养鱼增氧池。
使用条件最高介质温度：40℃被输送介质PH值：5-9每二次启动间隔时间不小于10分钟二、特点、构造及工作原理1、特点（1）结构紧凑，占地面积小，安装方便。
（2）除吸气口外，其余部分潜入水中，噪音小。
（3）吸入空气多，产生气泡多而细，溶氧率高。
（4）无需提供气源，省去鼓风机，工程投资少。
（5）采用先进技术，叶轮采用无堵塞设计，运行安全可靠。
2、构造及工作原理（1）潜水离心式曝气机的曝气结构和进水结构合为一体，曝气为圆周方向均匀扩散。
（2）潜水射流式曝气机由潜水排污泵，混合室，底座等构成。
曝气为单一方向扇形扩散。
（3）潜水曝气机均有进气管和消音器。
四、使用说明1、安装前：（1）必须详细阅读说明书，避免使用不当而损坏机器。
仔细检查潜水曝气机的选型是否正确，实际使用条件是否与规定的使用条件一致。
（2）清理水池或水道，防止杂物进入曝气口。
（3）应由一名电工，用0-500V兆欧表，检查电机主电缆三芯线对地绝缘电阻不得低于5兆欧，严禁使用兆欧表检查控制电缆，避免损坏曝气机内部的电器元件，而应用万用表检查控制电缆线。
（4）检查电压一定要在铭牌上标出的额定电压±5%的范围内。
如果电源离潜水曝气机的使用距离较远时，考虑线损，电缆的截面积应加大，接头应尽可能少，且接头作密封处理，以防漏水；另外考虑维护检修的方便，建议设置机旁端子箱。
（5）潜水曝气机配有专用控制柜，使用前应仔细阅读其说明书，并检查设备接线是否正确，启动装置是否灵活，触头接触是否良好，启动设备的金属外壳是否可靠接地，检查所有接线处有无松动，并重新紧固一次。
（6）潜水曝气机上的动力电缆线、接地线和控制电缆线应与控制柜（箱）的接线头1所示。
/绿），为保证安全，必须连接牢靠，且50mm。
（8）检查叶轮旋转方向使用三相电源的潜水曝气机，在潜水曝气机初次启动或每次重新安装后都应检查转动方向，转动方向不正确，会降低效率，并损坏潜水曝气机。

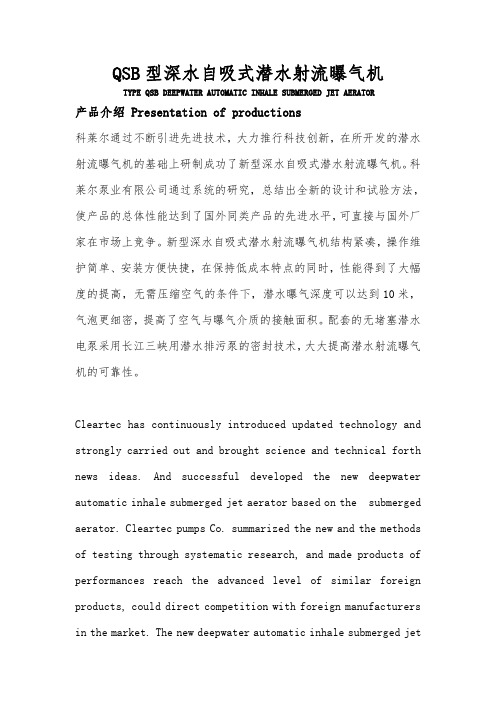

QSB型深水自吸式潜水射流曝气机TYPE QSB DEEPWATER AUTOMATIC INHALE SUBMERGED JET AERATOR产品介绍Presentation of productions科莱尔通过不断引进先进技术，大力推行科技创新，在所开发的潜水射流曝气机的基础上研制成功了新型深水自吸式潜水射流曝气机。
科莱尔泵业有限公司通过系统的研究，总结出全新的设计和试验方法，使产品的总体性能达到了国外同类产品的先进水平，可直接与国外厂家在市场上竞争。
新型深水自吸式潜水射流曝气机结构紧凑，操作维护简单、安装方便快捷，在保持低成本特点的同时，性能得到了大幅度的提高，无需压缩空气的条件下，潜水曝气深度可以达到10米，气泡更细密，提高了空气与曝气介质的接触面积。
配套的无堵塞潜水电泵采用长江三峡用潜水排污泵的密封技术，大大提高潜水射流曝气机的可靠性。
Cleartec has continuously introduced updated technology and strongly carried out and brought science and technical forth news ideas.And successful developed the new deepwater automatic inhale submerged jet aerator based on the submerged aerator.Cleartec pumps Co.summarized the new and the methods of testing through systematic research,and made products of performances reach the advanced level of similar foreign products,could direct competition with foreign manufacturers in the market.The new deepwater automatic inhale submerged jethas well-knit structure,operation maintenance simple and convenient installation,while keeping low cost features, Performance has been significantly improved,without compressing air conditions,submerged depth can reach10m.the atmospheric bubble is more detailed,and enhances air and aerating media contact area,effectively improve the oxygen transfer rates.Supporting non-plug submerged pumps is used in the Sanxia submerged wastewater pumps sealed technology, thereby raising the submerged the reliability of jet aerator.结构及工作原理Structure and working principle深水自吸式潜水射流曝气机主要由WQR型潜水排污泵，文丘里管、扩散管、进气管及消音器等组成。
专利名称：潜水式微纳米曝气机专利类型：发明专利
发明人：朱郑飞
申请号：CN202011516291.1申请日：20201221
公开号：CN112645460A
公开日：
20210413
专利内容由知识产权出版社提供
摘要：本发明属于曝气机技术领域，尤其是潜水式微纳米曝气机，针对目前的潜水式微纳米曝气机，用于释放微纳米气泡的释放器容易被水中的污垢堵塞，影响释放器的喷射性能，释放的微纳米气泡的释放器一般都是固定式的，使得水的净化效率低的问题。
现提出如下方案，其包括过滤器，所述过滤器的内顶壁上固定有固定架，固定架的内壁固定有水气混合舱，过滤器的一侧内壁上固定有潜水电机。
本发明通过清污增氧机构，并通过潜水电机启动的同时，且配合多个部件的联动作用下，继而可实现微纳米释放器两端均连接的连接管道二的释放器能够进行转动喷射的同时，还可以实现刮板随着移动环能够在两个n型支架上进行往复移动。
申请人：江苏如克环保设备有限公司
地址：211500 江苏省南京市六合区横梁街道紫竹路28号
国籍：CN
更多信息请下载全文后查看。
太阳能微纳米曝气机安装使用使用说明书功能和特点太阳能微纳米曝气机是利用太阳能带动微纳米曝气机运转，可浮于水面并能随水位升降的可移式河道处理机械，主要用于没有电能地区的黑臭水体，水产养殖。
使用范围应用于水体修复，污水处理，水产养殖，船舶、减阻，黑臭水体，温泉等方面。
介质的 PH 值为：6.5～8.0,介质温度≤50℃工作原理RSUN-RWP太阳能微纳米曝气机由纳米气泡混合器、射流泵、释放系统等组成。
RWP微纳米曝气机通过纳米气泡机将气体和水混合后，通过释气器将溶解气体释放出来形成微纳米气泡，并以高速射流到水中，射流对水产生机械电离作用，在打破污染团胶体连接、断裂污染物与水的化学键和电性吸附结合的同时，射入的活性氧、氧离子、电离产生的氢离子和氢氧根离子等氧化分解污染物，实现水质的净化。
微纳米气泡在水中的溶解率超过85%，溶解氧浓度可以达到饱和浓度以上，并且微纳米气泡是以气泡的方式长时间存留在水中，可以随着溶解氧的消耗不断地向水中补充活性氧，为处理污水的微生物提供了充足的活性氧、强氧化性离子团，并保证了活性氧充足的反应过程。
经过RSUN-RWP太阳能微纳米曝气机处理后还原的洁净水，水中的溶解氧含量标准为 4ppm，水自身的净化能力远远高于自然条件下的自净能力。
技术参数管路安装要求及附属件1. 吸入管路①吸入管路的直径一般与泵的吸入口径相同或略大。
利用负压吸入气体的情况下，吸入管路的直径有时需要细一个等级，但不要过细。
②吸入管路一般需要安装底阀（如果液面落差太大，可以增加一台潜水泵来提高压力），以免管内液体倒流或因吸程太长而导致吸不上水或吸水不足。
③吸入管路需要安装滤网或Y形过滤器（60目），以免液体中的固体物对泵叶轮造成损坏或卡死。
2. 排水管路①排水管路的直径一般与曝气机的排出口径相同或略大。
②排水管路中末端安装释放器，释放器的密度布置和每个释放器的流通量有关，布置位置一般在水深2/3处。
②排水管路安装有电接点压力表，设置好压力的上下限，防止系统过压或欠压，出水压力依靠释放器来固定调节，进出水安装有阀门，便于检修。
HSQ射流式潜水曝气机
一、概述
目前在污水处理好氧生物处理工艺中，曝气方法(设备)众多，射流潜水曝气机是其中的一种。
主要适用于石油、化工、印染、医药、食品、酿造、农药、煤气等行业工业废水及生活污水处理；广泛适用于活性污泥法及接触氧化法，也可用于氧化沟中弥补表面曝气机设备，如转刷曝气机(碟)对水流推动作用的不足与深部充氧，还可用于调节池中作预曝气设备之用。
二、工作原理及型号示例
由循环水泵所送液体，经内喷管混合室，吸入空气并均匀混合(负压吸气)再到扩散管水平喷射而出，形成混合喷射流，充分起到既充氧又搅拌的功能。
数字/10为电机功率Kw
射流式潜水曝气机
三、结构及特点
HSQ射流式潜水曝气机由射流式曝气管、循环水泵、机座、吸气管及其它附件组成。
1.喷嘴及混合结构独特，气流粉碎彻底，有效提高了氧的利用率(达到15～20%，是鼓风曝气的1.5～2倍)。
2.完全混合并起到搅拌功效，除适用于标准活性污泥法外，也适用于泥龄较长的高MLSS的活性污泥法和完
全混合式活性污泥法。
3.动力消耗低，运行费用小，采用整体安装，操作简单维护方便。
4.投资较其它机械曝气设备低。
5.本机对电机采用了自耦式安装方式，对电机的维护保养提供了方便和快捷。
四、产品规格及参数
本机可在下述条件下正常工作
1.最高介质温度＜40℃
2.介质的PH值在5～9
3.介质密度＜1150Kg/m3。
潜水曝气机运行前这六个准备工作绝不能忘潜水曝气机是便携式多功能有氧系统，可以将微小的气泡吹入水中并有效地增加氧气循环，它广泛用于景观水处理领域，以有效减少投资并促进运营和管理。
潜水电机直接驱动的旋转叶轮曝气机产生离心力，低压入口附近的水，真空叶轮入口也吸入空气。
在混合室中，空气和水混合，然后离心力迅速作用。
对流引起的水射流非常强，可以有效地循环并使空气分成许多小气泡。
并且由于气泡缓慢上升，因此氧气溶解在水气氛中。
由于泡沫小而数量大，其表面积大，因此每个单元的气体透过率高于其他类型的通风设备。
潜水曝气机由潜水排污泵，混合室，底座，进水管和消声器组成。
进气管的上端是进气口，其位于水面上方，下端与混合室相连。
打开电源后，高速水会从叶轮出口流出，并穿过混合室形成负压。
因此，空气被吸入并与液体混合，并且混合的液体从外围出口流出，以完成液体的充氧。
重要的是要记住，这六个准备工作必须在操作之前完成。
1、使用前，请仔细阅读使用说明，以免因使用不当而损坏机器，并查看实际使用条件是否与指定条件相符。
2、清洁水箱或水道，以防止异物进入曝气口。
3、电工应使用0-500v兆欧表检查电动机主电缆的三芯线与地面之间的绝缘电阻。
绝缘电阻应不小于5兆欧。
严禁使用兆欧表检查控制电缆，以免损坏曝气机内部的电气组件，并使用万用表检查控制电缆。
4、检查电压是否在铭牌上指示的额定电压的±5％范围内。
如果电源远离潜水曝气机，考虑到线损，应增加电缆的截面积，接头应尽可能少，接头应密封以防止漏水。
此外，考虑到维护的便利性，建议在机器旁安装一个接线盒。
5、曝气机上的电源线，地线和控制电缆应连接至控制柜的接线盒。
6、配有专用控制柜。
使用前，请仔细阅读本手册，检查设备接线是否正确，并检查所有接线是否正确。
