湖北水泵常见型号及含义常用水泵型号代号DL------多级立式清水泵BX-------消防固定专用水泵ISG------单级立式管道泵IS-------单级卧式清水泵DA1-------多级卧式清水泵QJ-------潜水泵泵型号意义：如40LG12－1540－进出口直径（mm）LG－高层建筑给水泵（高速）12－流量（m3/h）15-单级扬程（M）200QJ20-108/8200---表示机座号200QJ---潜水电泵20—流量20m3/h108---扬程108M8---级数8级水泵的基本构成：电机、联轴器、泵头（体）及机座（卧式）。
水泵的主要参数有：流量，用Q表示，单位是M3/H，L/ S。
扬程，用H表示，单位是M。
对清水泵，必需汽蚀余量（M）参数非常重要，特别是用于吸上式供水设备时。
对潜水泵，额定电流参数（A）非常重要，特别是用于变频供水设备时。
电机的主要参数：电机功率（KW），转速（r/min），额定电压（V），额定电流（A）水泵型号代表水泵的构造特点工作性能和被输送介质的性质等。
由于水泵的品种繁多，规格不一，所以型号也较紊乱，这里只列出一些常见的水泵型号。
BA型泵单级单吸悬臂式离心泵，流量为4.5~360米³/时，扬程为8~98米，介质温度在80℃以下。
以8BA——18A为例：8——代表吸入管接头为8英寸；BA——代表单级单吸悬臂式离心泵；18——代表缩小1/10后化为整数的比转数；A——代表缩小了外径的叶轮。
SH型泵单级双吸泵壳水平中开的卧式离心泵，流量为102~12500米³/时，扬程为9～140米，介质温度小于80℃。
如48SH-22：48——代表吸入管接头为48英寸，即入口直径为1.2米；SH——代表单级双吸泵壳水平中开的卧式离心泵；22——代表缩小了1/10后化为整数的比转数，即ns≈220.DA型泵单吸多级分段式离心泵，流量为25～350米³/时，扬程为25～550米。
QSB型深水自吸式潜水射流曝气机TYPE QSB DEEPWATER AUTOMATIC INHALE SUBMERGED JET AERATOR产品介绍Presentation of productions科莱尔通过不断引进先进技术，大力推行科技创新，在所开发的潜水射流曝气机的基础上研制成功了新型深水自吸式潜水射流曝气机。
科莱尔泵业有限公司通过系统的研究，总结出全新的设计和试验方法，使产品的总体性能达到了国外同类产品的先进水平，可直接与国外厂家在市场上竞争。
新型深水自吸式潜水射流曝气机结构紧凑，操作维护简单、安装方便快捷，在保持低成本特点的同时，性能得到了大幅度的提高，无需压缩空气的条件下，潜水曝气深度可以达到10米，气泡更细密，提高了空气与曝气介质的接触面积。
配套的无堵塞潜水电泵采用长江三峡用潜水排污泵的密封技术，大大提高潜水射流曝气机的可靠性。
Cleartec has continuously introduced updated technology and strongly carried out and brought science and technical forth news ideas.And successful developed the new deepwater automatic inhale submerged jet aerator based on the submerged aerator.Cleartec pumps Co.summarized the new and the methods of testing through systematic research,and made products of performances reach the advanced level of similar foreign products,could direct competition with foreign manufacturers in the market.The new deepwater automatic inhale submerged jethas well-knit structure,operation maintenance simple and convenient installation,while keeping low cost features, Performance has been significantly improved,without compressing air conditions,submerged depth can reach10m.the atmospheric bubble is more detailed,and enhances air and aerating media contact area,effectively improve the oxygen transfer rates.Supporting non-plug submerged pumps is used in the Sanxia submerged wastewater pumps sealed technology, thereby raising the submerged the reliability of jet aerator.结构及工作原理Structure and working principle深水自吸式潜水射流曝气机主要由WQR型潜水排污泵，文丘里管、扩散管、进气管及消音器等组成。
潜水式离心曝气机产生气泡多而细，溶氧率高潜水式离心曝气机是一种常见于污水处理厂和水产养殖中的气液混合设备。
其通过将压缩空气导入曝气机内，利用离心力产生气泡并将其强制混合到液体中，从而使污水中的有机物质和氮磷等营养物质被微生物充分利用，同时提高水体溶氧率。
潜水式离心曝气机与其他气液混合设备相比，具有气泡多而细、溶氧率高，且易于安装、维护、操作等优点，因此深受工程师和用户的青睐。
一、潜水式离心曝气机的基本结构与工作原理潜水式离心曝气机通常由驱动装置、旋转和静止部分、曝气部分、空气管路等部分构成。
其中，驱动装置为电动机、涡轮式减速器等机械设备，具有稳定性和耐用性等特点；旋转和静止部分重要由轴承、机械密封等构成，能够保证设备在高速旋转下的压力稳定性和技术安全性；曝气部分采纳多个推动式扁平片轮，由轴流式叶轮旋转产生富含气体的大气腔，通过曝气管将气体输送到底部的曝气板，并产生大量细小的气泡。
通过气泡和水体的混合作用，充分将氧气传递到水体中，从而提高水体中的溶氧率。
二、气泡生成机理分析潜水式离心曝气机能够产生气泡多而细的原因重要与其曝气部分的结构和流场特性有关。
实在来说，潜水式离心曝气机大多采纳多片推动式扁平片轮，通过轴流式叶轮的高速旋转产生大气腔，气体经此气腔被送至底部的曝气板，经由气泡管产生大量微细气泡。
这种结构的设计使得曝气机能够充分利用离心力原理，将气体强制快速旋转，并通过旋转产生的涡流和左右叶轮扭动作用将气体强制混合，从而使气泡大小和分布更加均匀、细小。
此外，曝气板上的孔径大小、形状和密度也是影响气泡生成的紧要因素。
试验发觉，当孔径大小适当、形状规定且排列密度均匀时，气泡生成数量和大小均更加均匀，氧气传递效果更好。
因此，在设计和生产曝气板时，需要考虑不同工作环境条件下的气泡生成规律，以提高曝气效果。
三、溶氧率高的原因分析潜水式离心曝气机产生气泡多而细、分布均匀，氧气能够更好地溶解于水中。
而且，潜水式离心曝气机曝气板的布局和设计也能够提高水体中氧气的扩散效率。

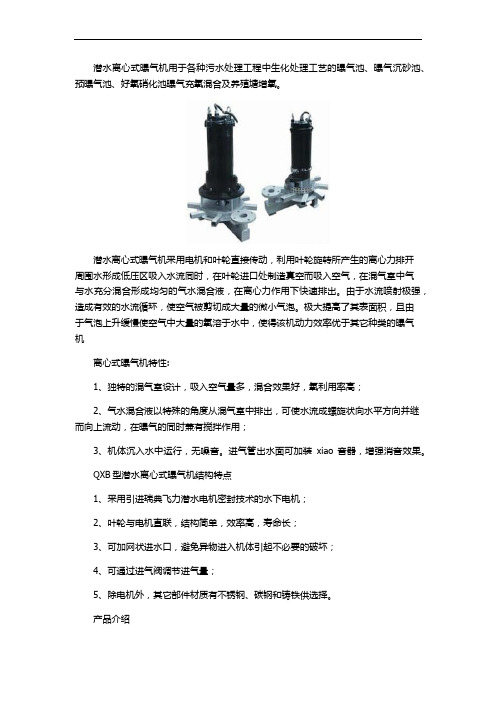

潜水离心式曝气机用于各种污水处理工程中生化处理工艺的曝气池、曝气沉砂池、预曝气池、好氧硝化池曝气充氧混合及养殖塘增氧。
潜水离心式曝气机采用电机和叶轮直接传动，利用叶轮旋转所产生的离心力排开周围水形成低压区吸入水流同时，在叶轮进口处制造真空而吸入空气，在混气室中气与水充分混合形成均匀的气水混合液，在离心力作用下快速排出。
由于水流喷射极强，造成有效的水流循环，使空气被剪切成大量的微小气泡。
极大提高了其表面积，且由于气泡上升缓慢使空气中大量的氧溶于水中，使得该机动力效率优于其它种类的曝气机离心式曝气机特性:1、独特的混气室设计，吸入空气量多，混合效果好，氧利用率高；2、气水混合液以特殊的角度从混气室中排出，可使水流成螺旋状向水平方向并继而向上流动，在曝气的同时兼有搅拌作用；3、机体沉入水中运行，无噪音。
进气管出水面可加装xiao音器，增强消音效果。
QXB型潜水离心式曝气机结构特点1、采用引进瑞典飞力潜水电机密封技术的水下电机；2、叶轮与电机直联，结构简单，效率高，寿命长；3、可加网状进水口，避免异物进入机体引起不必要的破坏；4、可通过进气阀调节进气量；5、除电机外，其它部件材质有不锈钢、碳钢和铸铁供选择。
产品介绍用于污水处理厂曝气池、曝气沉砂池等污水的生化处理工艺中，对污水污泥的混合液进行充氧及混合，以及对污水进行生化处理或养殖塘增氧。
作为曝气兼搅拌的专业设备。
QXB型潜水离心式曝气机的结构为直联式。
QXB型产品为自吸式曝气机，旋转的叶轮的进口处形成负压吸入空气和水，利用叶轮的动能在混合室里将一定比例的气水混合，在强大的离心力下，气水二相流尚叶轮的切线方向经流道整流后，向圆周方向扩散，细碎的微小气泡充分与水融合，从而达到充氧曝气的效果。
适用于各种污水生化处理工艺中，作为曝气兼搅拌的专用设备。
构造及工作过程：潜水曝气机由潜水泵、混合室、底座、进气管和xiao音器等组成。
进气管上端为空气吸入位于水面之上，下端与混合室联通，接通电源后由于叶轮旋转，高速水流从叶轮的出口流出经混合室使之形成负压，因而空气被吸入并与液体混合，混合液从周边流，完成对液体的充氧。

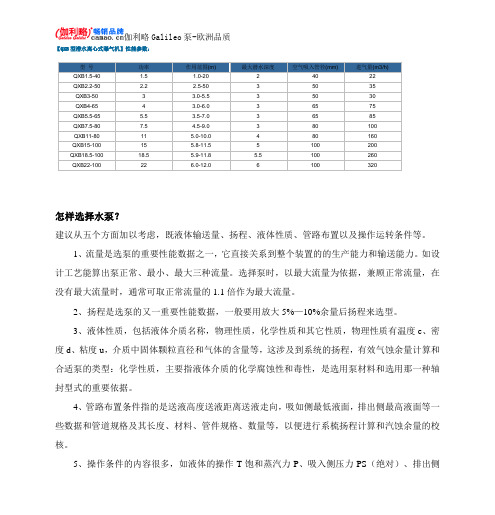

【QXB型潜水离心式曝气机】性能参数：型号功率作用范围(m)最大潜水深度空气吸入管径(mm)进气量(m3/h) QXB1.5-40 1.5 1.0-2024022QXB2.2-50 2.2 2.5-5035035QXB3-503 3.0-5.535030QXB4-654 3.0-6.036575QXB5.5-65 5.5 3.5-7.036585QXB7.5-807.5 4.5-9.0380100QXB11-8011 5.0-10.0480160QXB15-10015 5.8-11.55100200QXB18.5-10018.5 5.9-11.8 5.5100260QXB22-10022 6.0-12.06100320怎样选择水泵？建议从五个方面加以考虑，既液体输送量、扬程、液体性质、管路布置以及操作运转条件等。
1、流量是选泵的重要性能数据之一，它直接关系到整个装置的的生产能力和输送能力。
如设计工艺能算出泵正常、最小、最大三种流量。
选择泵时，以最大流量为依据，兼顾正常流量，在没有最大流量时，通常可取正常流量的1.1倍作为最大流量。
2、扬程是选泵的又一重要性能数据，一般要用放大5%—10%余量后扬程来选型。
3、液体性质，包括液体介质名称，物理性质，化学性质和其它性质，物理性质有温度c、密度d、粘度u，介质中固体颗粒直径和气体的含量等，这涉及到系统的扬程，有效气蚀余量计算和合适泵的类型：化学性质，主要指液体介质的化学腐蚀性和毒性，是选用泵材料和选用那一种轴封型式的重要依据。
4、管路布置条件指的是送液高度送液距离送液走向，吸如侧最低液面，排出侧最高液面等一些数据和管道规格及其长度、材料、管件规格、数量等，以便进行系梳扬程计算和汽蚀余量的校核。
5、操作条件的内容很多，如液体的操作T饱和蒸汽力P、吸入侧压力PS（绝对）、排出侧容器压力PZ、海拔高度、环境温度操作是间隙的还是连续的、泵的位置是固定的还是可移的。
QXB离心曝气机使用注意事项简介QXB离心曝气机是一种用于水处理的机械设备，紧要用于供应氧气和混合液状物质等的曝气作用。
离心曝气机的作用是通过旋转转子产生离心力，使水在高速旋转的离心力作用下产生涡流和强大的气化作用，将空气和水分别并混合，从而提高水中溶解氧的含量。
该设备广泛应用于生物反应器、污水处理和工业生产等领域。
QXB离心曝气机具有结构简便，操作便利，能耗低，运行成本低等特点，深受用户欢迎。
但是，在使用QXB离心曝气机的过程中，需要注意以下事项，以确保其安全性和使用效果。
使用注意事项1. 安全操作•需要对离心曝气机运行状态进行严格的检测和监控，在运行过程中必需有相关人员进行察看，并随时注意离心曝气机的状态和指示灯显示情况。
•操作时需严格依照使用说明进行操作，不得任意更改或调整离心曝气机的工作参数和运行时间，以免影响设备使用效果和导致设备故障。
•禁止将离心曝气机放在阴湿、潮湿、高温、高压、易爆炸等环境下使用。
•禁止在设备运行过程中打开机器罩或触摸运行部件。
•在离心曝气机运行前应确保设备的电源和接地良好，以避开电机损坏和不安全事故发生。
2. 使用环境•离心曝气机运行时要保持四周环境安静，避开在嘈杂环境下运行。
同时，还需防止设备与其他机器及其它四周环境相互影响。
•安装离心曝气机时要放置在水平地面上，并保持稳定，避开倾倒或摇摆。
•离心曝气机应在通风良好的场所安装，以保证设备的正常运行和避开室内空气污染。
3. 清洗与维护•离心曝气机运行后，应对设备进行彻底的清洗和维护，以保证每台设备的稳定性和长寿命。
•严禁使用强酸、强碱等物质进行清洗离心曝气机设备，以避开设备损坏、使设备过早失效。
•使用时，要定期对设备的电源进行检测，避开设备在工作过程中显现异常情况，造成电机损坏或意外事故。
4. 保养与更换•离心曝气机的空气过滤器应保持清洁，并依照要求定期更换，以保证设备正常的工作状态和使用寿命。
•需要对离心曝气机的电源线进行检测和更换，以避开电源线老化、过热、腐蚀等情况对设备的安全性和正常使用产生影响。
QSB潜水射流式曝气机的安装与调试QSB潜水射流式曝气机作为一种高效的曝气设备，在水处理工程中发挥侧紧要作用。
为了确保设备的稳定运行和实现预期的处理效果，正确的安装与调试至关紧要。
本文将为您认真介绍QSB潜水射流式曝气机的安装与调试步骤。
1.安装前的准备工作在安装QSB潜水射流式曝气机之前，首先需要进行现场勘察，了解曝气池的结构、尺寸和水流情况。
然后，依据现场条件选择合适的曝气机型号和安装位置。
同时，准备好所需的安装工具和料子，如吊车、螺丝、密封圈等。
2.安装过程（1）将潜水射流式曝气机放置在曝气池边的平台上，确保设备水平稳定。
（2）将曝气机的进气管与空气压缩机连接，确保连接处密封良好，无漏气现象。
（3）将曝气机的出水管与曝气池的进水口连接，同样确保连接处密封良好。
（4）使用吊车将曝气机缓慢放入曝气池中，确保设备垂直悬挂在水中。
（5）将曝气机的电缆线引出水面，并与电源连接。
注意电缆线的防水处理，以防漏电事故。
3.调试过程（1）打开空气压缩机的电源，检查曝气机是否正常工作。
察看曝气机是否有异常声响，如有异常，应立刻停机检查。
（2）调整曝气机的进气量，察看曝气池中的气泡分布和溶解氧含量。
依据实际需求，调整曝气机的进气量，以实现最佳曝气效果。
（3）检查曝气机的密封性能。
察看水面是否有气泡冒出，如有气泡，说明密封不严，需重新调整密封圈的位置或更换密封圈。
（4）检查曝气机的电缆线和管道连接是否坚固，确保设备运行过程中无脱落现象。
4.安装与调试注意事项（1）在安装与调试过程中，务必注意安全，避开发生意外事故。
（2）确保曝气机与空气压缩机、电源等设备之间的连接处密封良好，防止漏气、漏电等安全隐患。
（3）在调试过程中，应渐渐调整曝气机的进气量，避开蓦地增大进气量导致设备损坏。
（4）安装与调试完成后，应定期检查设备的运行情形，确保设备长期稳定运行。
总之，正确的安装与调试是确保QSB潜水射流式曝气机稳定运行的关键。
潜水曝气机选型的攻略潜水曝气机是一种用于水族箱或池塘中的氧气供应设备。
在选择潜水曝气机时，需要考虑到以下因素：水族箱或池塘的大小、曝气机的功率、噪音、价格、能源效率和坚固程度等。
下面是一份不少于2000字的潜水曝气机选型攻略。
1. 水族箱或池塘的大小首先，我们需要考虑到水族箱或池塘的大小。
大型的水族箱或池塘需要曝气机的功率才能充足氧气的需求。
假如你的水族箱或池塘规模较小，那么低功率的曝气机就已经充足了。
2. 曝气机的功率曝气机的功率和氧气供应的数量相关，所以我们需要知道水族箱或池塘中鱼类和水植物的数量和种类，还有所在的季节和气候。
假如气温低，水中的氧气就会削减，所以需要更高功率的曝气机。
假如季节暖和，需要较低功率的曝气机。
一般来说，曝气机的功率通常介于0.5—2.0瓦，但可以依据实际情况选择。
3. 噪音曝气机通常会发出一些噪音，但低噪音的曝气机通常需要付出更高的价格。
假如你使用的水族箱或池塘在居住区或有很多人常常经过的地方，你可能需要考虑选购低噪音曝气机，以避开扰人和影响他人的生活。
4. 价格曝气机的价格通常与其功率和噪音有关，所以在购买曝气机时需要考虑价格实惠和性价比。
价格偏低的曝气机可能会导致质量不佳或者使用寿命较短的结果。
因此，也可以依据市场上的价格进行比较，为你的水族箱或池塘选择一款价格实惠、性能良好的曝气机。
5. 能源效率曝气机不仅仅是需要肯定的电力，而且依据不同的功率不同的耗电量也不同，因此需要考虑到能源效率。
在选择曝气机的时候，需要认真检查其能源效率。
假如一个曝气机能够高效地使用能源，可以削减其对环境和生态的影响。
另外，对于长时间使用曝气机的人来说，省电也是特别紧要的考虑因素。
6. 坚固程度选择一款高质量、坚固的曝气机是很有必要的，在曝气机质量测试中，有一个易于判定的方法，就是在测试其机身拉力，耐久的、高质量的曝气机应当能够承受常规使用过程中的惯性。
总结综上所述，在选购曝气机方面要重视实际需求，依据水族箱或池塘的规模、种类等情况，选择适合的曝气机，还要考虑噪音、价格、能源效率和坚固程度等因素。
