一体化mbbr污水处理工艺一体化MBBR污水处理工艺是一种高效、节能、环保的污水处理技术，可以有效地去除污水中的有机物、氨氮和悬浮物等。

本文将详细介绍一体化MBBR污水处理工艺的原理、工艺流程、设备配置和运行效果等。

一、工艺原理一体化MBBR污水处理工艺基于MBBR（Moving Bed Biofilm Reactor）技术，通过在生物膜上附着生物膜，利用生物膜中的微生物对污水中的有机物进行降解和氨氮进行硝化反应，从而达到净化水质的目的。

该工艺采用特殊的载体，将生物膜附着在载体上，形成挪移床，通过水流的冲刷和搅拌，使生物膜保持活性和稳定性。

二、工艺流程一体化MBBR污水处理工艺通常包括预处理、MBBR反应器、沉淀池和消毒等单元。

具体流程如下：1. 预处理：将进水经过格栅、砂沉池等预处理单元，去除大颗粒悬浮物和沉淀物，减少对后续工艺的影响。

2. MBBR反应器：进水经过预处理后，进入MBBR反应器，通过搅拌和通气装置，使生物载体在反应器中保持悬浮状态，并与污水充分接触，实现有机物的降解和氨氮的硝化反应。

3. 沉淀池：MBBR反应器出水经过沉淀池，通过静置沉淀，使悬浮物沉淀到池底，净化水质。

4. 消毒：经过沉淀池的水可以选择进行消毒处理，常用的消毒方法有紫外线消毒和余氯消毒等。

三、设备配置一体化MBBR污水处理工艺的设备配置主要包括MBBR反应器、搅拌器、通气装置、沉淀池、消毒设备等。

具体配置如下：1. MBBR反应器：采用高效的MBBR反应器，通常由反应器槽体、填料层和通气装置组成，填料层用于附着生物膜，通气装置提供氧气供给微生物进行降解和硝化反应。

2. 搅拌器：在MBBR反应器中安装搅拌器，保证生物载体的悬浮状态，增加生物膜与污水的接触面积，促进降解反应的进行。

3. 通气装置：通过通气装置向MBBR反应器供氧，提供微生物降解和硝化反应所需的氧气，通常采用曝气器或者鼓风机等设备。

4. 沉淀池：沉淀池通常采用圆形或者方形的结构，具有一定的深度和容积，通过静置沉淀，使悬浮物沉淀到池底，净化水质。

一体化污水处理设备方案引言概述：随着城市化进程的加快，污水处理成为了一个重要的环境问题。

为了解决这一问题，一体化污水处理设备方案应运而生。

本文将从四个方面详细介绍一体化污水处理设备方案的内容。

一、设备原理及工作原理1.1 污水处理设备的组成一体化污水处理设备主要由进水口、格栅、沉砂池、曝气池、沉淀池、出水口等组成。

进水口用于引入污水，格栅用于过滤大颗粒杂质，沉砂池用于沉淀沙粒，曝气池用于提供氧气，沉淀池用于沉淀悬浮物，出水口用于排放处理后的水。

1.2 设备的工作原理当污水进入一体化污水处理设备时，首先经过格栅过滤，去除大颗粒杂质。

然后，污水进入沉砂池，沙粒被沉淀，净化水流进入曝气池。

在曝气池中，通过曝气装置供氧，促进污水中的微生物进行降解有机物的过程。

然后，水流进入沉淀池，悬浮物被沉淀，净化后的水从出水口排出。

1.3 设备的优势一体化污水处理设备具有体积小、占地面积少、运行成本低、处理效果好等优势。

其紧凑的设计使得设备适合于城市、工业园区等空间有限的地方。

同时，设备的运行成本低，能够有效降低污水处理的经济负担。

此外，一体化污水处理设备的处理效果好，能够达到国家排放标准。

二、设备的应用领域2.1 城市污水处理一体化污水处理设备广泛应用于城市污水处理领域。

由于城市人口众多，污水排放量大，传统的污水处理方式往往难以满足需求。

而一体化污水处理设备能够在有限的空间内高效处理污水，满足城市污水处理的要求。

2.2 工业园区污水处理工业园区通常污水排放量大，且污水中含有工业废水等复杂成份。

一体化污水处理设备能够对工业园区的污水进行有效处理，去除有害物质，保护周边环境的水质。

2.3 农村污水处理农村地区由于经济条件有限，传统的大型污水处理设备难以普及。

而一体化污水处理设备体积小、运行成本低，非常适合农村地区的污水处理需求。

它可以有效处理农村地区的污水，改善农村环境。

三、设备的维护与管理3.1 定期检查与维护一体化污水处理设备需要定期进行检查与维护，以确保设备的正常运行。

100m3/d MBR一体化污水处理设备方案设计书一、设计参数1、污水性质：综合生活污水.2、污水水量：100m3/d，平均每小时处理4.17m3。

二、设计处理工艺流程一体化MBR再生水装置主要包括五个部分,分别为：(1)前端处理池;（2）MBR生化反应池；（3)污泥池;（4)清水消毒池；（5)设备间。

三、主要构筑物1、前端处理池（缺氧池）污水进入前端处理池,同时进入的还有MBR膜池的回流污泥。

缺氧池的首要功能是脱氮，反硝化菌利用污水中的有机物作为碳源，将膜池回流污泥中带入的大量NO3-和NO2-还原为N2并释放到空气中，BOD浓度继续下降，NO3—浓度也大幅度下降。

为防止沉淀的发生,缺氧池以微曝气的形式对废水进行搅拌。

前端调节池外形尺寸：2.2×2。

4×2.5m有效水深:2.2m有效容积：11。

62m3停留时间：2.78h2、MBR生化反应池利用膜对生化反应池内的含泥污水进行过滤，实现泥水分离.一方面，膜截留了反应池中的微生物，使池中的活性污泥浓度大增加，达到很高的水平，使降解污水的生化反应进行得更迅速更彻底，另一方面,由于膜的高过滤精度,保证了出水清澈透明，得到高质量的产水。

MBR池外形尺寸：3.3×2.4×2。

5m有效水深:2.2m有效容积:17.42m3停留时间：4.18h3、污泥池膜池的剩余污泥经污泥泵抽吸至污泥池内，定期抽吸外运,由于膜生物反应器工艺产生的污泥较少，3个月或半年抽吸一次即可.污泥池设计尺寸为0.85×2。

4×2。

5m有效水深为2。

2m有效容积为4。

488m34、清水消毒池经膜过滤的出水尚有一部分病毒不能被去除，出水再经消毒即可达标回用。

本设计采用次氯酸钠消毒，加药量为5mg/L,消毒后的水储存在清水池内供使用。

消毒/清水池设计尺寸为0.85×2.4×2。

5m有效水深为2.2m有效容积为4.49m3停留时间为1。

一体化污水处理设备工艺流程一体化污水处理设备是将多个污水处理工序集成在一个容器内的设备，广泛应用于城市污水、工业污水、农村污水等各种污水处理场合。

本文将介绍一体化污水处理设备的工艺流程，一步一步认真讲解每个工序的实在内容。

一、沉淀池污水进入一体化污水处理设备的第一个工序是沉淀池。

该工序的目的是通过重力沉淀去除污水中的悬浮颗粒物，如泥沙、污泥等，使污水中的固体物质得以分别，从而削减后续工序工作量和能耗。

一体化污水处理设备中的沉淀池体积通常为整个设备的1/3—1/2、在沉淀池中，污水通过入口流入，然后经过除泥槽、分流器、反应池等部分，最后在沉淀池中停留肯定时间，进行沉淀处理。

其中，除泥槽作为沉淀前的预处理部分，可以有效地对大颗粒的泥沙进行粗除，减轻后续工序负担。

而分流器则能够将污水均匀地调配到反应池中，避开由于流速过快导致污水处理效果不佳的问题。

反应池中可以加入肯定量的化学品，例如聚合氯化铝、氯化铁等，以促进悬浮物的沉淀。

待污水在沉淀池中停留时间达到肯定要求后，通过沉淀管向下层输送到下一工序。

二、活性污泥池沉淀后的污水通过沉淀管进入活性污泥池。

该工序的功效是将污水中的有机物分解成较小、较稳定的物质，以便后续的处理。

此外，该工序也可通过微生物的生理代谢作用，除去污水中的氮、磷等有害物质，使处理后的水质更加清亮、透亮。

一体化污水处理设备中的活性污泥池通常包括曝气池、沉淀池和通风系统等部分。

其中，曝气池是该工序中最关键的部分。

通过曝气装置，污泥获得充分的氧气供应，帮忙微生物代谢分解污水中的有机物。

在曝气过程中，鼓风机为曝气池供给空气源，并通过能耗低的斜流沉淀方式，快速将悬浮污泥沉淀至沉淀池，以避开其对后续工序的干扰。

三、消毒池消毒池是一体化污水处理设备中的最后一个工序，重要是为了杀死在前两个工序没有除去的细菌、病毒等有害微生物，以达各处理后的水质符合国家相关标准。

消毒池通常采纳的是紫外线消毒技术，具有无毒性、无二次污染、杀菌效率高的优点。

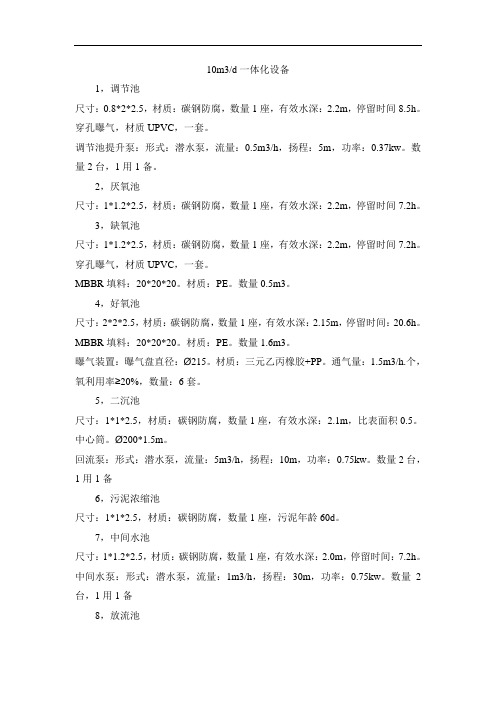

10m3/d一体化设备1，调节池尺寸：0.8*2*2.5，材质：碳钢防腐，数量1座，有效水深：2.2m，停留时间8.5h。

穿孔曝气，材质UPVC，一套。

调节池提升泵：形式：潜水泵，流量：0.5m3/h，扬程：5m，功率：0.37kw。

数量2台，1用1备。

2，厌氧池尺寸：1*1.2*2.5，材质：碳钢防腐，数量1座，有效水深：2.2m，停留时间7.2h。

3，缺氧池尺寸：1*1.2*2.5，材质：碳钢防腐，数量1座，有效水深：2.2m，停留时间7.2h。

穿孔曝气，材质UPVC，一套。

MBBR填料：20*20*20。

材质：PE。

数量0.5m3。

4，好氧池尺寸：2*2*2.5，材质：碳钢防腐，数量1座，有效水深：2.15m，停留时间：20.6h。

MBBR填料：20*20*20。

材质：PE。

数量1.6m3。

曝气装置：曝气盘直径：Ø215。

材质：三元乙丙橡胶+PP。

通气量：1.5m3/h.个，氧利用率≥20%，数量：6套。

5，二沉池尺寸：1*1*2.5，材质：碳钢防腐，数量1座，有效水深：2.1m，比表面积0.5。

中心筒。

Ø200*1.5m。

回流泵：形式：潜水泵，流量：5m3/h，扬程：10m，功率：0.75kw。

数量2台，1用1备6，污泥浓缩池尺寸：1*1*2.5，材质：碳钢防腐，数量1座，污泥年龄60d。

7，中间水池尺寸：1*1.2*2.5，材质：碳钢防腐，数量1座，有效水深：2.0m，停留时间：7.2h。

中间水泵：形式：潜水泵，流量：1m3/h，扬程：30m，功率：0.75kw。

数量2台，1用1备8，放流池尺寸：1*0.8*2.5，材质：碳钢防腐，数量1座，有效水深：2.0m，停留时间：3.8h。

20m3/d一体化设备1，调节池尺寸：1.6*2.5*2.5，材质：碳钢防腐，数量1座，有效水深：2.2m，停留时间10.56h。

穿孔曝气，材质UPVC，一套。

调节池提升泵：形式：潜水泵，流量：1.0m3/h，扬程：5m，功率：0.37kw。

完整版)污水处理厂(一体化设备)调试方案一、项目概述二、设备调试三、工艺流程调试四、自控系统调试五、安全生产调试六、环保效果评估一、项目概述某县某镇污水处理一体化埋地式处理设备项目处理量为1000T/D，由___承建。

该项目采用了先进的一体化埋地式处理设备，能够有效地处理该镇的污水问题。

为了确保设备正常运行，现制定本调试方案。

二、设备调试在设备调试阶段，需要对所有设备进行检查和测试，确保其能够正常运行。

其中包括进水口、格栅、沉淀池、曝气池、二沉池等设备的检查和调试。

同时，还需要对设备的电气系统进行检查和测试，确保其能够正常供电。

三、工艺流程调试在工艺流程调试阶段，需要对整个处理流程进行检查和测试，确保其符合设计要求。

其中包括进水、初沉、曝气、二沉、出水等环节的检查和调试。

同时，还需要对处理液位、流量等参数进行监测和调整，确保处理效果达到预期。

四、自控系统调试在自控系统调试阶段，需要对自控系统进行检查和测试，确保其能够正常运行。

其中包括PLC控制系统、液位控制系统、流量控制系统等的检查和调试。

同时，还需要对自控系统的报警功能进行测试，确保在异常情况下能够及时报警。

五、安全生产调试在安全生产调试阶段，需要对设备和工艺流程进行安全评估，确保设备和工艺流程符合安全要求。

同时，还需要对操作人员进行培训和考核，确保其能够熟练掌握设备操作和应急处理技能。

六、环保效果评估在设备正式投入运行后，需要对处理效果进行评估，确保其符合环保要求。

同时，还需要对设备的运行情况进行监测和维护，确保设备能够长期稳定运行。

第一章：概述本文主要介绍调试步骤和活性污泥系统管理手册。

调试步骤包括单机调试、空载试车、负载试车、设备常见问题汇总和整体联动调试。

活性污泥系统管理手册包括原理、活性污泥的形、色、嗅、培菌前的准备工作、培菌方法、运行管理和污泥性状异常及分析。

第二章：调试步骤2.1 单机调试单机调试是指对单台设备进行调试，主要是检查设备安装是否正确、设备运转是否正常、设备是否存在故障等问题。

一体化污水处理设备特点1.结构简单：一体化污水处理设备采用模块化设计，设备结构紧凑、布局合理，占地面积相对较小，各个处理单元之间有机地组合在一起，便于运输和安装。

2.运行稳定：该设备采用先进的工艺和技术，具有自动化控制系统，能够保持处理效果的稳定性。

同时，设备内部有一系列控制机构和安全设施，能够对设备运行进行监测和维护，确保设备长期稳定运行。

3.处理效果好：一体化污水处理设备采用多级处理工艺，包括粗格栅、细格栅、沉淀池、曝气池等处理单元，能够有效去除悬浮物、有机物、氮、磷等污染物。

同时，设备内部采用生物膜附着载体和曝气装置，能够提高生物质量和氧化反应速度，提高处理效果。

4.低能耗：一体化污水处理设备采用先进的节能技术，利用曝气装置和机械设备，能够最大限度地减少能源消耗。

同时，设备内部还设置了内循环系统，将一部分处理后的污水重新引入进一步处理，减少了能源和污水的浪费。

5.易于维护：一体化污水处理设备采用模块化设计，设备内部采用标准化零部件，易于维护和更换。

设备运行后，只需定期检查和保养，能够确保设备长期有效地运行。

同时，该设备还具有自清洗功能，能够减少污水对设备的侵蚀，延长设备寿命。

6.环保节能：一体化污水处理设备能够将污水处理后的水质达到国家标准和排放要求，减少了污水对周围环境的污染。

同时，设备内部采用节能技术，减少了能源消耗和二氧化碳排放，对环境具有较少的影响。

7.应用广泛：一体化污水处理设备适用于各类污水处理场所，包括城市污水处理厂、工业废水处理厂、乡镇污水处理站、小区污水处理等。

由于设备结构简单、运行稳定，能够根据实际处理量进行模块化组合，适用于不同规模的污水处理。

综上所述，一体化污水处理设备以其结构简单、运行稳定、处理效果好等特点，成为了现代化污水处理的一种重要设备，能够有效地解决污水排放和环境保护问题。

MBR一体化污水处理设备引言概述：MBR一体化污水处理设备是一种集膜分离、生物降解和曝气等功能于一体的先进污水处理设备。

其采用膜生物反应器技术，能够有效地去除污水中的悬浮物、有机物和微生物，达到排放标准。

本文将详细介绍MBR一体化污水处理设备的原理、优势、应用范围、维护和保养等方面内容。

一、原理：1.1 膜生物反应器技术：MBR一体化污水处理设备采用膜生物反应器技术，将生物降解和膜分离结合在一起。

污水通过生物反应器，经过生物降解作用去除有机物，然后通过微孔膜分离器进行固液分离，最终得到清澈的水质。

1.2 曝气系统：MBR一体化污水处理设备配备有曝气系统，通过气泡的方式提供氧气给微生物，促进微生物降解有机物的速度。

曝气系统还可以匡助维持反应器中的生物量和生物活性。

1.3 自动控制系统：MBR一体化污水处理设备配备有自动控制系统，能够监测和调节反应器的运行状态，保证处理效果稳定。

自动控制系统还可以实现远程监控和数据采集，方便运维人员进行管理。

二、优势：2.1 高效处理：MBR一体化污水处理设备采用膜分离技术，能够有效去除污水中的悬浮物和微生物，处理效果优于传统的污水处理设备。

2.2 占地少：MBR一体化污水处理设备结构紧凑，占地面积小，适合在有限空间内进行建设，节省土地资源。

2.3 低能耗：MBR一体化污水处理设备采用曝气系统进行氧气供给，能够有效降低能耗，节约运行成本。

三、应用范围：3.1 市政污水处理：MBR一体化污水处理设备适合于城市污水处理厂，能够处理大量的生活污水，达到排放标准。

3.2 工业废水处理：MBR一体化污水处理设备也适合于工业废水处理，能够去除工业废水中的有机物和重金属等污染物。

3.3 农村污水处理：MBR一体化污水处理设备可以应用于农村地区的污水处理，解决农村生活污水处理难题。

四、维护和保养：4.1 定期清洗：MBR一体化污水处理设备需要定期清洗膜分离器和曝气系统，保持设备的正常运行。

7、MSBR(改良型SBR)MSBR 是80 年代后期发展起来的技术，目前其中的专利技术归美国芝加哥附近的Apua AEROBIC SYSTEM .Inc 所有。

MSBR 是连续进水、连续出水的反映器，其实质是A/A/O 系统后接SBR，因此具有A/A/O 的生物脱氮除磷功能和SBR 的一体化、流程简洁、控制灵活等优点。

MSBR系统原理图见图5.1.3.3-6。

现将MSBR 系统的运营原理简介如下：污水进入厌氧池，回流活性污泥在这里进行充足放磷，然后污水进入缺氧池进行反硝化。

反硝化后的污水进入好氧池，有机物在这里被好氧分解、活性污泥充足吸磷后再进入起沉淀作用的SBR 池，澄清后的污水被排放，此时另一边的SBR 在1.5Q 回流量的条件下进行反硝化、硝化，或起静置预作用。

活力污泥一方面进入浓缩区进行浓缩，上清液直接进入好氧池，而浓缩污泥则进入缺氧池，一方面可以进行反硝化，另一方面为先消耗掉回流浓缩污泥中的溶解氧和硝酸盐，为随后的厌氧释磷提供更为有利的条件。

在好氧池与缺氧池之间有1.5Q 的回流量，以便进行反硝化。

图5.1.3.3-6 MSBR 工艺流程图由其工作原理可以看出，MSBR 是具有同时进行生物除磷及生物脱氮的污水解决工艺。

采用MSBR 工艺时需注意以下几个问题：（1）设备的运用率较低，这是SBR 工艺的通病，MSBR 工艺虽经多次改善，设备的运用率仍仅有74%。

（2）污水厂成功业绩欠缺，特别是大型污水厂采用MSBR 工艺的更少，国内投入运营的MSBR 工艺的污水厂较少。

（3）MSBR 工艺中污泥浓缩池，工艺计算中规定在30min 内将污泥浓度提高近3 倍（例如从2.4g/L 浓缩到7g/L），由于浓缩池底部布置欠妥，污泥堆积无法避免，因此池内MLSS 浓度无法平衡。

（4）进入好氧池有4Q，其中1.5Q 回流至缺氧池，1.5Q 通过SBR 池回流至污泥浓缩池，1.0Q 通过SBR 池沉淀排出，因此好氧池内流向较紊乱，如何控制1.0Q 从沉淀段排出是有问题的。
