8 桩基础

  • 格式：ppt
  • 大小：5.96 MB
  • 文档页数：177

下载文档原格式

  / 177

合集下载

桩基础习题

桩基础习题

第八章 桩基础8-1 某一般民用建筑，已知由上部结构传至柱下端的荷载组合分别为：荷载标准组合：竖向荷载k F =3040kN ，弯矩k M =400kN.m ，水平力k H =80kN ；荷载准永久组合：竖向荷载F Q =2800kN ，弯矩M Q =250kN.m ，H Q =80kN ；荷载基本组合：竖向荷载F =3800kN ，弯矩M =500kN.m ，水平力H =100kN 。

工程地质资料见表8-37，地下稳定水位为4-m 。

试桩（直径φ500mm ，桩长15.5m ）极限的承载力标准值为1000kN 。

试按柱下桩基础进行桩基有关设计计算。

表8-37 [例8-2]工程地质资料序号 地层名称 深度(m) 重度γ kN/m 3 孔隙比e 液性指数I L 粘聚力 c (kPa) 内摩擦 角)(︒ϕ 压缩模量 E (N/mm 2) 承载力 f k (kPa) 1 杂填土 0～1 162 粉土 1～4 18 0.90 10 12 4.6 1203 淤泥质土 4～16 17 1.10 0.55 5 8 4.4 110 4粘土 16～26190.650.27152010.0280【解】 （1）选择桩型、桩材及桩长由试桩初步选择φ500的钻孔灌注桩，水下混凝土用25C ，钢筋采用HPB235，经查表得c f =11.9N/mm 2，t f =1.27N/mm 2； ='=y y f f 210N/mm 2。

初选第四层（粘土）为持力层，桩端进入持力层不得小于1m ；初选承台底面埋深1.5m 。

则最小桩长为：5.155.1116=-+=l m 。

（2）确定单桩竖向承载力特征值R①根据桩身材料确定，初选%45.0=ρ，0.1=ϕ，8.0c =ψ，计算得：)9.0(s y ps c c A f A f R ''+=ψφ=4/5000045.02109.04/5009.118.022⨯⨯⨯⨯+⨯⨯⨯ππ=2035210N=2035kN②按土对桩的支承力确定，查表8-7，sk2q =42kPa ，sk3q =25kPa ，sk4q =60kPa ，查表8-8，q pk =1100kPa 则：∑+=+=P pk i sik pk sk uk A q l q u Q Q Q=+⨯+⨯⨯12255.242(5.0π4732/946/uk a ===K Q R kN③由单桩静载试5002/1000/uk a ===K Q R kN小者，则取473a =R kN 。

《地基基础规范(8章)(2013)

《地基基础规范(8章)(2013)

8.2
扩展基础
8.2.12 基础底板配筋除满足计算和最小配筋率要 求外，尚应符合本规范第8.2.1 条第3 款的构造要 求。计算最小配筋率时，对阶形或锥形基础截面， 可将其截面折算成矩形截面，截面的折算宽度和截 面的有效高度，按附录U 计算。基础底板钢筋可按 式﹙8.2.12﹚计算： As= M/0.9 fyh0 (8.2.12)
8.2
8.2.13
扩展基础
当柱下独立柱基底面长短边
之比ω 在大于或等于2、小于或
等于3 的范围时，基础底板短向 钢筋应按下述方法布臵：将短向全 部钢筋面积乘以λ 后求得的钢筋 ，均匀分布在与柱中心线重合的宽
1-冲切破坏锥体最不利一侧的斜截面；2-冲切 破坏锥体的底面线
8.2
扩展基础
at——冲切破坏锥体最不利一侧斜截面的上边长（m），当计算 柱与基础交接处的受冲切承载力时，取柱宽；当计算基础变阶 处的受冲切承载力时，取上阶宽； ab——冲切破坏锥体最不利一侧斜截面在基础底面积范围内的 下边长（m），当冲切破坏锥体的底面落在基础底面以内（图 8.2.8a、b），计算柱与基础交接处的受冲切承载力时，取柱宽 加两倍基础有效高度；当计算基础变阶处的受冲切承载力时， 取上阶宽加两倍该处的基础有效高度； pj——扣除基础自重及其上土重后相应于作用的基本组合时的 地基土单位面积净反力（kPa），对偏心受压基础可取基础边缘 处最大地基土单位面积净反力； Al——冲切验算时取用的部分基底面积（m2）(图8.2.8a、b 中 的阴影面积ABCDEF)； Fl——相应于作用的基本组合时作用在Al 上的地基土净反力设 计值（kPa）。
1:1.50 1:1.25
1:1.25
1:1.50 1:1.50
1:1.50

土力学第8章 桩基础复习题

土力学第8章 桩基础复习题

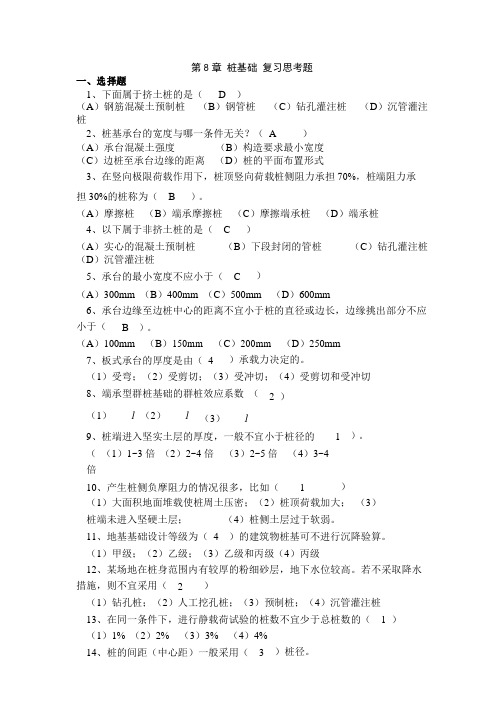

第8章 桩基础 复习思考题一、选择题1、下面属于挤土桩的是（ D ）（A ）钢筋混凝土预制桩 （B ）钢管桩 （C ）钻孔灌注桩 （D ）沉管灌注桩2、桩基承台的宽度与哪一条件无关？（ A ）（A ）承台混凝土强度 （B ）构造要求最小宽度（C ）边桩至承台边缘的距离 （D ）桩的平面布置形式3、在竖向极限荷载作用下，桩顶竖向荷载桩侧阻力承担70%，桩端阻力承担30%的桩称为（ B ）。

（A ）摩擦桩 （B ）端承摩擦桩 （C ）摩擦端承桩 （D ）端承桩4、以下属于非挤土桩的是（ C ）（A ）实心的混凝土预制桩 （B ）下段封闭的管桩 （C ）钻孔灌注桩 （D ）沉管灌注桩5、承台的最小宽度不应小于（ C ）（A ）300mm （B ）400mm （C ）500mm （D ）600mm6、承台边缘至边桩中心的距离不宜小于桩的直径或边长，边缘挑出部分不应小于（ B ）。

（A ）100mm （B ）150mm （C ）200mm （D ）250mm7、板式承台的厚度是由（ 4 ）承载力决定的。

（1）受弯；（2）受剪切；（3）受冲切；（4）受剪切和受冲切8、端承型群桩基础的群桩效应系数 （ 2 ）（1）1>η （2）1=η （3）1<η9、桩端进入坚实土层的厚度，一般不宜小于桩径的（ 1 ）。

（1）1~3倍 （2）2~4倍 （3）2~5倍 （4）3~4倍10、产生桩侧负摩阻力的情况很多，比如（ 1 ）（1）大面积地面堆载使桩周土压密；（2）桩顶荷载加大；（3）桩端未进入坚硬土层； （4）桩侧土层过于软弱。

11、地基基础设计等级为（ 4 ）的建筑物桩基可不进行沉降验算。

（1）甲级；（2）乙级；（3）乙级和丙级（4）丙级12、某场地在桩身范围内有较厚的粉细砂层，地下水位较高。

若不采取降水措施，则不宜采用（ 2 ）（1）钻孔桩；（2）人工挖孔桩；（3）预制桩；（4）沉管灌注桩13、在同一条件下，进行静载荷试验的桩数不宜少于总桩数的（ 1 ）（1）1% （2）2% （3）3% （4）4%14、桩的间距（中心距）一般采用（ 3 ）桩径。

桩基础复习题

桩基础复习题

第8章桩基础复习思考题一、选择题1、下面属于挤土桩的是（ D ）（A）钢筋混凝土预制桩（B）钢管桩（C）钻孔灌注桩（D）沉管灌注桩2、桩基承台的宽度与哪一条件无关？（A）（A）承台混凝土强度（B）构造要求最小宽度（C）边桩至承台边缘的距离（D）桩的平面布置形式3、在竖向极限荷载作用下，桩顶竖向荷载桩侧阻力承担70%，桩端阻力承担30%的桩称为（B）。

（A）摩擦桩（B）端承摩擦桩（C）摩擦端承桩（D）端承桩4、以下属于非挤土桩的是（C）（A）实心的混凝土预制桩（B）下段封闭的管桩（C）钻孔灌注桩（D）沉管灌注桩5、承台的最小宽度不应小于（C）（A）300mm （B）400mm （C）500mm（D）600mm6、承台边缘至边桩中心的距离不宜小于桩的直径或边长，边缘挑出部分不应小于（ B ）。

（A）100mm（B）150mm（C）200mm（D）250mm7、板式承台的厚度是由（4）承载力决定的。

（1）受弯；（2）受剪切；（3）受冲切；（4）受剪切和受冲切8、端承型群桩基础的群桩效应系数（ 2 ）（1）1（2）1（3）11）。

9、桩端进入坚实土层的厚度，一般不宜小于桩径的（（1）1~3倍（2）2~4 倍（3）2~5倍（4）3~4倍10、产生桩侧负摩阻力的情况很多，比如（1）（1）大面积地面堆载使桩周土压密；（2）桩顶荷载加大；（3）桩端未进入坚硬土层；（4）桩侧土层过于软弱。

11、地基基础设计等级为（4）的建筑物桩基可不进行沉降验算。

（1）甲级；（2）乙级；（3）乙级和丙级（4）丙级12、某场地在桩身范围内有较厚的粉细砂层，地下水位较高。

若不采取降水措施，则不宜采用（2）（1）钻孔桩；（2）人工挖孔桩；（3）预制桩；（4）沉管灌注桩13、在同一条件下，进行静载荷试验的桩数不宜少于总桩数的（ 1 ）（1）1% （2）2%（3）3%（4）4%14、桩的间距（中心距）一般采用（3）桩径。

（1）1倍（2）2倍（3）3~4倍（4）6倍15、条形承台和柱下独立桩基承台的最小厚度为（1）。

桩基基础算量表格(带公式)

桩基基础算量表格(带公式)

0.1
348.75 7.612 6.05
0.1
348.75
0.1
348.75
0.1
0
5.50
0
12.50
0
11.80
0
12.10
0
12.10
0
9.71
0
10.69
0
10.83
0
10.73
0
10.70
0
10.00
0
11.00
0
12.00
0
9.80
0
5.60
0
10.06
0
8.95
0
9.70
0
9.13
0
10.50
5.500 12.500 11.800 12.100 12.100 9.710 10.690 10.830 10.730 10.700 10.000 11.000 12.000 9.800 5.600 10.060 8.950 9.700 9.130 10.500 9.100 9.800 7.950 7.700 7.810 8.530 8.500 8.500 6.400 7.400 6.750 6.300 6.900 6.600 7.000 6.960 6.050 6.050
0.00
0.00
0.00 0.00
0.00
0.00
0.00
0.00
0.00 0.00
0.00
0.00
0.00
0.00
16米内 挖方量
6米内 8米内 10米 8.17
12.88
6.36
5.05
6.49
5.69 6.17 5.81
5.06 4.90 7.05

8层框架预应力砼管桩桩基础超详细坡屋面结构施工图

8层框架预应力砼管桩桩基础超详细坡屋面结构施工图
ABDC1/DEF1/FGKKG1/FFE1/DCDBA123443211/C1/C1/C1/C12344321ABDC1/DEF1/FGKKG1/FFE1/DCDBA1/C1/C234432ABDC1/DEF1/FGKKG1/FFE1/DCDBA1/C1/C234432ABDC1/DEF1/FGKKG1/FFE1/DCDBA3.600模板图3.5353.5357.1357.1357.200模板图10.800模板图10.73510.735注：1、3.600、7200、10.800、17.400层未注明板厚均为100，14.400层板厚均为120；2、未注明偏心梁均以轴线居中布置；14.400模板图14.600中蓝连海设计研究院设 计 阶 段PROJ.CHINA BLUESTAR LEHIGH ENGINEERING CORPORATIONThe copyright is held by China Bluestar Lehigh Engineering Corporation. This Drawing may not be duplicated in any form without permission of the Corporation. Trespassers will be prosecuted!本版权属中蓝连海设计研究院所有，未经本院许可不得复制或转让,违者必究！制 图校 核设 计审 定审 核DRA.CHKDPER'DAUTHOAPPR工程专 业SUBJOB子 项主 项SCALE比 例2008 年 2 月LIAN YUN GANG连 云 港 市施工图江苏灌云县供电公司共45张综合办公楼第8张B1879-29002-8(B)JOBSIZE规 格SPECI.结构OF楼面结构标高为10.765楼面结构标高为7.165楼面结构标高为3.565未注明楼面结构标高为14.400楼梯三

土力学与地基基础——桩基础


4．对精密或大型的设备基础，需要减小基础振幅、减弱基础 振动对结构的影响，或应控制基础沉降和沉降速率时，
5．软弱地基或某些特殊性土上的各类永久性建筑物，或以桩基 作为地震区结构抗震措施时。
8-2 桩的分类
桩基一般由设置于土中的桩和承接上部结构的承台组成(图 8·3)。按承台与地面的相对位置的不同，而有低承台桩基和高承台 桩基之分。前者的承台底面位于地面以下，而后者则高出地面以土，且其上部常处于水中。工业与民用建筑几乎都使用低承台竖直 桩基，并且很少采用斜桩。桥梁和港口工程常用高承台桩基，且常 用斜桩以承受水平荷载。
土力学与地基基础 第八章 桩 基 础
8—1 概述
如果建筑场地浅层的土质不能满足建筑物对地基承载力和变
形的要求、而又不适宜采取地基处理措施时，就要考虑以下部坚 实土层或岩层作为持力层的深墓础方案了。深基础主要有桩基础、 沉井和地下连续墙等几种类型
一、桩基础的适用性 对下列情况可考虑选用桩基础方案： 1，不允许地基有过大沉降和不均匀沉降的高层建筑或其它 重要的建筑物， 2．重型工业厂房和荷载过大的建筑物，如仓库、料仓等， 3．对烟囱、输电塔等高耸结构物，采用桩基以承受较大的 上拔力和水平力，或用以防止结构物的倾斜时，
按施工方法的不同，桩有预制桩和灌注桩两大类。
按桩的设 置效应，可将桩分为大量挤土桩、小量挤土桩 和不挤土桩三类。
8—3 单桩轴向荷载的传递
在讨论竖直单桩的轴向承载力之前，有必要大致了解施加于
桩顶的轴向荷载是如何通过桩土之间的相互作用传递给地基的。 一、端承桩与摩擦桩 1．端承桩 凡认为只通过桩端传递荷载的桩，称为端承桩[图8-7(a)]。在工
三、桩侧摩阻力和桩端阻力
桩侧摩阻力是截面位移的函数。曲线OCD表示这种关系。实 际应用时，可简化为折线OAB

桩基础复习题教学内容

第8章 桩基础 复习思考题一、选择题1、下面属于挤土桩的是（ D ）（A ）钢筋混凝土预制桩 （B ）钢管桩 （C ）钻孔灌注桩 （D ）沉管灌注桩2、桩基承台的宽度与哪一条件无关？（ A ）（A ）承台混凝土强度 （B ）构造要求最小宽度（C ）边桩至承台边缘的距离 （D ）桩的平面布置形式3、在竖向极限荷载作用下，桩顶竖向荷载桩侧阻力承担70%，桩端阻力承担30%的桩称为（ B ）。

（A ）摩擦桩 （B ）端承摩擦桩 （C ）摩擦端承桩 （D ）端承桩4、以下属于非挤土桩的是（ C ）（A ）实心的混凝土预制桩 （B ）下段封闭的管桩 （C ）钻孔灌注桩 （D ）沉管灌注桩5、承台的最小宽度不应小于（ C ）（A ）300mm （B ）400mm （C ）500mm （D ）600mm6、承台边缘至边桩中心的距离不宜小于桩的直径或边长，边缘挑出部分不应小于（ B ）。

（A ）100mm （B ）150mm （C ）200mm （D ）250mm7、板式承台的厚度是由（ 4 ）承载力决定的。

（1）受弯；（2）受剪切；（3）受冲切；（4）受剪切和受冲切8、端承型群桩基础的群桩效应系数 （ 2 ）（1）1>η （2）1=η （3）1<η9、桩端进入坚实土层的厚度，一般不宜小于桩径的（ 1 ）。

（1）1~3倍 （2）2~4倍 （3）2~5倍 （4）3~4倍10、产生桩侧负摩阻力的情况很多，比如（ 1 ）（1）大面积地面堆载使桩周土压密；（2）桩顶荷载加大；（3）桩端未进入坚硬土层； （4）桩侧土层过于软弱。

11、地基基础设计等级为（ 4 ）的建筑物桩基可不进行沉降验算。

（1）甲级；（2）乙级；（3）乙级和丙级（4）丙级12、某场地在桩身范围内有较厚的粉细砂层，地下水位较高。

若不采取降水措施，则不宜采用（ 2 ）（1）钻孔桩；（2）人工挖孔桩；（3）预制桩；（4）沉管灌注桩13、在同一条件下，进行静载荷试验的桩数不宜少于总桩数的（ 1 ）（1）1% （2）2% （3）3% （4）4%14、桩的间距（中心距）一般采用（ 3 ）桩径。

桩基础施工(八)


（2）埋设护筒: . 钻孔成败的关键是防止孔壁坍塌。当钻孔较深时，在地下 水位以下的孔壁土在静水压力下会向孔内坍塌、甚至发生流砂现 象。钻孔内若能保持壁地下水位高的水头，增加孔内静水压力， 能为壁、防止坍孔。护筒除起到这个作用外，同时好有隔离地表 水、保护孔口地面、固定桩孔位置和钻头导向作用等 制作护筒的材料 有木、钢、钢筋混凝 土三种。护筒要求坚 固耐用，不漏水，其 内径应比钻孔直径大 （旋转钻约大20cm， 潜水钻、冲击或冲抓 锥约大40cm），每 节长度约2~3m。一 般常用钢护筒
1-2 钻孔准备工作
（1）钻孔机的安装与定位 安装钻孔机的基础如果不稳定，施工 中易产生钻孔机倾斜、桩倾斜和桩偏心等不 良影响，因此要求安装地基稳固。对地层较 软和有坡度的地基，可用推土机推平，在垫 上钢板或枕木加固。为防止桩位不准，施工 中很重要的是定好中心位置和正确的安装钻 孔机，对有钻塔的钻孔机，先利用钻机的动 力与附近的地笼配合，将钻杆移动大致定位， 再用千斤顶将机架顶起，准确定位，使起重 滑轮、钻头或固定钻杆的卡孔与护筒中心在 一垂线上，以保证钻机的垂直度。钻机位置 的偏差不大于2cm。对准桩位后，用枕木垫 平钻机横梁，并在塔顶对称于钻机轴线上拉 上缆风绳。
桩基础的类型
（1）按承台底面所处的位置分有高承台桩和低承台 桩 （2）按桩的承载性状分有摩擦桩和柱桩 （3）按桩身的材料不同分有钢筋混凝土桩、预应力 混凝土桩、钢桩和组合材料桩等
（4）按桩的施工方法分有打入桩和就地钻（挖）孔 灌注桩
桩基础的构造
1. 钻 孔 灌 注 桩 施 工
2. 挖 孔 灌 注 桩 施 工
2-4-5 防止作业人员孔中毒和窒息，地下特殊地层中往
往含有Co、SO2、H2S或其他有毒气体，故每次下孔前， 必须对孔内空气随时进行监测，随时配备空压机和足够到 井底的通风管。根据监测的结果和孔底作业人员的需要， 随时向孔内通风换气，复工前还应向桩孔内由下而 上吹 风lO分钟；人工挖孔作业一旦发生人员中毒、窒息等事故， 必须在现场按应急措施规范要求实施抢救，根据情况及时 送医院进一步抢救治疗，并报当地建设行政主管部门和劳 动、卫生部门，以便采取相应措施。孔内作业人员应勤轮 换，连续作业时间不宜超过2小时，以防止疲劳引发安全 事故。

桩基础施工专项方案

桩基础施工专项方案全文共四篇示例，供读者参考第一篇示例：桩基础施工是建筑工程中常见的一种基础施工方式，适用于土质松软、承载力较差的场地。

桩基础施工专项方案则是在施工中起到指导作用的重要文件，它包括了桩基础施工的前期准备、施工技术、质量控制等内容，在施工过程中发挥着重要的作用。

本文将对桩基础施工专项方案进行详细介绍。

一、前期准备在进行桩基础施工之前，需要做好充分的前期准备工作。

首先要对施工现场进行细致的勘察，了解场地地质情况、地下水位、周边环境等情况。

根据勘察结果确定桩基础的类型和数量，选择合适的桩基础施工方法。

同时要制定详细的施工计划和方案，明确施工的步骤和要求，确保施工进度和质量。

二、施工方法桩基础的施工方法有很多种，根据不同的工程要求和场地条件选择合适的方法进行施工。

常见的桩基础施工方法包括静压灌注桩、旋挖灌注桩、钻孔灌注桩、钻孔灌注桩等。

在选择施工方法的还需要考虑桩基础的直径和深度，以及桩的材料和质量。

三、施工工艺在桩基础的施工过程中，需要严格遵守相关的工艺规范和要求，确保施工质量和安全。

首先要对桩基础的位置和深度进行精确的定位和测量，施工前需设置合理的控制点，严格控制桩基础的垂直度和位置偏差。

然后进行钻孔或挖孔施工，确保桩孔内壁的清洁和平整，避免孔壁坍塌和石块混入。

最后进行桩体灌注，采用高性能混凝土进行浇筑，确保桩体的强度和稳定性。

四、质量控制桩基础施工的质量控制是保证工程质量和安全的关键之一。

在施工过程中要加强对施工质量的监督和检验，及时发现和处理质量问题。

在桩基础施工完成后，还要进行质量验收和检测，确保桩基础的质量符合设计要求。

同时要做好桩基础的防水、防腐等防护措施，延长桩基础的使用寿命。

五、安全管理桩基础施工是一个比较复杂和危险的施工过程，需要加强施工安全管理，确保施工人员和现场设备的安全。

在施工前要进行安全教育和培训，提高施工人员的安全意识和技能水平。

在施工过程中要加强现场监督和管理，严格执行安全操作规程，预防和减少施工事故的发生。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

人工挖孔扩孔桩 （芝加哥法）
爆破扩底桩
4 按成桩方法（设置效应）分类
随着桩的设置方法的不同，桩周土所受的排挤作用也很 不相同。排挤作用会引起桩周土天然结构、应力状态和性质 的变化，从而影响土的性质和桩的承载力。 (1)非挤土桩： 先钻孔后打入的预制桩和钻孔桩在成桩过程中将孔中土 体清除去，故设:沉桩时对土没有排挤作用，桩周土反而可能 向桩孔内移动。因此，非挤土桩的桩侧摩阻力常有所减小。 一般现场灌注的挖孔桩多属于非挤土桩。
大截面实心桩自重大，用钢量大，其配筋主要受起吊、运 输、吊立和沉桩等各阶段的应力控制。采用预应力混凝土桩， 则可减轻自重，节约钢材、提高桩的承载力和抗裂性。
预应力混凝土管桩采用先张法预应力工艺和离心成型法 制作。桩的下端设置开口的钢桩尖或封口十字钢桩尖。沉桩 时桩节处通过焊接端头板接长。 预制桩的截面形状、尺寸和桩长可在一定范围内选择， 桩尖可达坚硬粘性土或强风化基岩，具有承载能力高、耐久 性好、且质量较易保证等优点。但其自重大，需大能量的打 桩设装备，并且由于桩端持力层起伏不平而导致桩长不一， 施工工艺比较复杂。
北京御桥
龙华塔千年木 桩至今完好
宋代，桩基技术已经比较成熟。如建于北宋天圣年间1023-1032 的山西太原晋祠圣母殿，是采用桩基的古建筑，至今保存完好。
2. 桩基础是深基础普遍 采用的重要型式
浅层地基不能满足使用功 能和地基基础设计的要求
要使用特殊、专门的 施工机械
大型专用沉槽机械
单桩类型
P
端承桩
s
P
s
P
2以承台的相对位置 • 低承台桩：承台底面低于地面； • 高承台桩：能好，桩承台周围的 土体可发挥一定作用。 • 在工业与民用建筑中多采用低承台桩，且多为竖 直桩，很少采用斜桩。 • 桥梁和港口工程中常用高承台桩，且多为斜桩， 以承受水平荷载。
螺旋钻
③挖孔桩 挖孔桩可采用人工或机械挖掘成孔，逐段边开挖边支护， 达所需深度后再进行扩孔、安放钢筋笼及浇灌混凝土而成。 挖孔桩一般内径应≥800㎜，开挖直径≥1000㎜，护壁厚 ≥100mm，分节支护，每节高500mm～1000mm，可用混凝土浇 注或砖砌筑，桩身长度宜限制在40m以内。
挖孔桩可直接观察地层情况，孔底易清除干净，设备简单，噪 音小，场区内各桩可同时施工，且桩径大、适应性强，比较经 济，但由于挖孔时可能存在塌方、缺氧、有害气体，触电等危 险，易造成安全事故，因此应严格执行有关操作规定，此外难 以克服流砂现象。
（9 ）当地下水位较高时，采用桩基可减小施工难度和避免水 下施工。
桩基础应用举例 软弱地基普遍采用 的一种基础型式。
预应力高强混 凝土管桩
右图是上海国际贸易谈 判大厦，基础采用的是 600mmPHC 桩基础
钱塘江桥建于1937年，是我国自行建造的第一座现代化公路、铁 路两用双层桁架梁桥，位于浙江杭州，由著名桥梁专家茅以升主 持修建。桥全长1453米，其中正桥长1072米 ，由16跨65.84米的 简支铆接钢桁架梁组成。正桥桥墩全部采用沉箱基础，其中6个 沉箱直接沉落在岩层上，9个沉箱各坐落在160根长27-30米并打 至岩层的木桩群顶上。
5 按桩身材料分类
(1)混凝土桩： 在现场采用机械或人工成孔，就地灌注混凝土成桩，称为 灌注桩。灌注桩可在桩内设置钢筋，也可不配钢筋；预制桩是 在工厂或现场预制成型的混凝土桩。有实心方桩、管桩。为提 高其抗裂性和节约钢材可作成预应力桩，为减小沉桩挤土效应 可做成敞口预应力管桩。 (2)组合材料桩： 是指用两种材料组合的桩，例如钢管桩内填充混凝土，或上 部为钢管桩下部为混凝土等型式的组合桩。
下列情况可考虑选用桩基础：
（1）不允许地基有过大沉降或不均匀沉降的高层建筑或其它 重要的建筑物；
（2）重型工业厂房和荷载很大的建筑物，如仓库、料仓；
（3 ）软弱地基或某些特殊性土的各类永久性建筑物； （4）作用有较大水平力和力矩的高耸结构物（如烟囱、水塔 等）的基础，或桩承受水平力或上拔力的其它情况； （5）需要减弱振动影响的动力机器基础； （6）地基存在可液化土层时以桩基作为地震区建筑物的抗震措 施； （7）建造在膨胀土或季节性冻土上的建筑； （8）在旧有建筑物附近建造新的建筑物时；
优点: 设备简单、打桩进度快、成本低。 缺点: 在软、硬土层交界处或软弱土层处易发生缩颈现象， 也可能由于邻桩的挤压或其它振动作用等各种原因使土体 上隆，引起桩身受拉而出现断桩现象，或出现局部夹土、 混凝土离析及强度不足等质量事故。
②钻（冲）孔灌注桩 钻（冲）孔灌注桩用钻机钻土成孔，然后清除孔底残渣， 安放钢筋笼，浇灌混凝土，有的钻机成孔后，可撑开钻头的 扩孔刀刃使之旋转切土扩大成孔，浇灌混凝土后在底端形成 扩大桩端，但扩底直径不宜大于3倍桩身直径。 最大优点是入土深，能进入岩层、刚度大、承载力高，桩身变 形小，并可方便地进行水下施工。 施工顺序主要分三大步：成孔、沉放钢筋笼、导管法浇 灌水下混凝土成桩。
低承台 桩
高承台桩
3 按施工方法分类
按桩的施工方法不同，可分为预制桩和灌注桩两大类。 （1） 预制桩 预制桩桩体可用钢筋砼、钢材或木料在现场或工厂制作， 然后以锤击、振动打入、静压或旋入等方式设置就位 ①混凝土预制桩 混凝土预制桩的横截面有方、圆等多种形状 。一般普 通实心方桩的截面边长为300mm～500mm，桩长在25m～30m以 内。工厂预制时分节长度一般小于12m，沉桩时在现场连接 到所需桩长。分节接头应保证质量以满足桩身承受轴力、弯 矩和剪力的要求。 通常可用钢板、角钢焊接，并涂沥青以防腐蚀；法兰盘 螺栓和硫磺胶泥锚固等。前两种适用于各类土层，第三种适 用于软土。
我国在桩基应用方面有悠久的历史，古代 不少用桩基础建造的建筑物。
如：南京的石头城、上海的龙华塔、西安的坝桥、 北京的御桥等；
至今仍情况良好。随着近代科学技术的发 展，桩的种类、桩的型式、施工工艺和设备以 及桩基础计算理论和设计方法都有很大的发展。 桩基础已成为在土质不良地区修建各种建 筑物，特别是高层建筑、重型厂房和具有特殊 要求的构筑物中广泛采用的一种基础型式。
②钢桩 常用的钢桩有下端开口或闭口的钢管桩和H型钢桩 等。一般钢管桩的直径为250mm~1200mm。钢桩的穿透能 力强，自重轻、锤击沉桩效果好，承载力高，施工方便。 缺点: 耗钢量大、成本高、易锈蚀，我国只在少数重大工程
中使用。
③木桩
常用松木、杉木或橡木做成，桩顶锯平并加铁箍，
桩尖削成棱锥形。木桩制作和运输方便、打桩设备简单， 在我国使用历史悠久，但目前已很少使用。
如果建筑场地浅层的土质不能 满足建筑物对地基的承载力和变形 的要求，又不适于采取地基处理措 施时，要考虑以下部坚实土层或岩 层作为地基持力层的深基础方案。
深基础有桩基础、沉井和地下 连续墙等几种类型，本章仅讲述桩 基础的理论与实践。
8 桩基础
8 桩基础
8.1 8.2 8.3 8.4 8.5 8.6 8.7 概述 桩和桩基的分类与质量检测 竖向荷载下单桩的工作性能 单桩竖向承载力的确定 桩的水平承载力与位移 群桩基础计算 桩基础设计
8.1
概述
桩基是一种古老的基础型式。桩工技术在我国经历了几千 年的发展过程。
1. 桩基础发展概况
早在7000-8000年前的新石器 时代，为了防止猛兽，人类祖 先就在湖泊和沼泽地里栽木桩 筑平台，修建居住点。
榫卯木构件（公元 前5000-3300年）
我国最早的桩基是在浙江河姆 渡的原始社会居住的遗址中发 现的。
8.2.1桩基的组成与特点
单桩基础：单根桩的形式承受和传递上部结构的荷载： 群桩基础：由２根或２根以上的多根桩组成的桩基础， 由承台将群桩在上部联结成一个整体，建筑物的荷载 通过承台分配给各根桩，桩群再把荷载传递给地基。 每根单桩称基桩。
桩基由设置于土中的桩和承接上部结构的承台组 成，桩顶埋入承台中。按承台与地面的相对位置不同， 分为低承台桩基和高承台桩基。
（2）灌注桩 灌注桩是直接在设计桩位处成孔，然后在孔内下放钢 筋笼再浇灌混凝土而成，其横截面呈圆形，可作成大直径 和扩底桩。灌注桩按沉桩方法分为：
①沉管灌注桩 利用锤击或振动等方法沉管成孔，然后浇灌混凝土、拔 出套管。 锤击沉管灌注桩的常用桩径为300mm～500㎜，桩长常 在20m以内，可打至硬塑粘土层或中、粗砂层。
8.2.2 桩的分类 １按承载性状分类 (1)摩擦型桩：是指在竖向荷载作用下，桩顶荷载全部或主要
由桩侧阻力承受。根据桩侧阻力与桩端阻力所分担荷载的比例， 分为：
摩擦桩：桩顶极限荷载绝大部分由桩侧阻力承担，桩 端阻力可忽略不计。如： ①桩长径比很大，桩顶荷载只通过桩身压缩产生的桩侧 阻力传递给桩周土，桩端土层分担荷载很小； ②桩端下无较坚实的持力层 ③桩底残留虚土或沉渣的灌注桩 ④桩端出现脱空的打入桩。 端承摩擦桩：桩顶极限荷载由桩侧阻力和桩端阻力共 同承担，但桩侧阻力分担荷载较大，同时有一定的桩端 阻力。
当采用静压法沉桩时，常用空心方桩；在软土层中亦有采 用三角形断面，以节省材料，增加侧面积和摩阻力。
• 预应力钢筋混凝土桩系将预制混凝土桩的部分或全部主 筋作为预应力张拉钢筋，采用先张法、后张法对桩身混 凝土施加预压应力，提高桩的抗冲（锤）击能力与抗弯 能力。预应力钢筋混凝土桩简称为预应力桩。 • 预应力钢筋混凝土桩与普通钢筋混凝土桩比较，其强度 重量比大，含钢率低，耐冲击，耐久性和抗腐蚀性能增 高，以及穿透能力强，因此特别适合于用作超长桩 （L>50m）和需要穿越夹砂层的情况，所以它们是高层 建筑的理想桩型之一，但制作工艺要求较复杂。
(2)端承型桩：是指在竖向荷载作用下, 桩顶荷载全部 或主要由桩端阻力承受。根据桩端阻力所分担荷载 的比例，分为：
端承桩：桩顶极限荷载绝大部分由桩端阻力承担，桩 侧阻力可忽略不计。桩的长径比较小，桩端设置在 密实砂类、碎石类土层中或位于中、微风化及新鲜 基岩中。 摩擦端承桩：桩顶极限荷载由桩侧阻力和桩端阻力共 同承担，但桩端阻力分担荷载较大，桩侧阻力不可 忽略。通常桩端进入中密以上的砂类、碎石类土层 中或位于中、微风化及新鲜基岩顶面。
