单闭环直流调速系统的设计与仿真实验报告

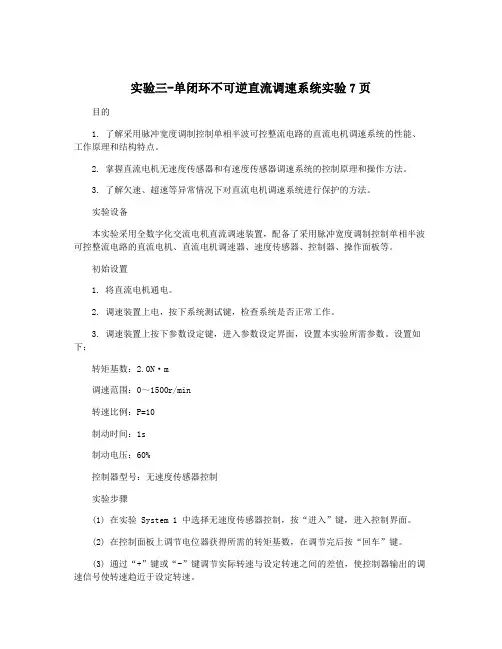

实验三-单闭环不可逆直流调速系统实验7页目的1. 了解采用脉冲宽度调制控制单相半波可控整流电路的直流电机调速系统的性能、工作原理和结构特点。

2. 掌握直流电机无速度传感器和有速度传感器调速系统的控制原理和操作方法。

3. 了解欠速、超速等异常情况下对直流电机调速系统进行保护的方法。

实验设备本实验采用全数字化交流电机直流调速装置，配备了采用脉冲宽度调制控制单相半波可控整流电路的直流电机、直流电机调速器、速度传感器、控制器、操作面板等。

初始设置1. 将直流电机通电。

2. 调速装置上电，按下系统测试键，检查系统是否正常工作。

3. 调速装置上按下参数设定键，进入参数设定界面，设置本实验所需参数。

设置如下：转矩基数：2.0N·m调速范围：0～1500r/min转速比例：P=10制动时间：1s制动电压：60%控制器型号：无速度传感器控制实验步骤(1) 在实验 System 1 中选择无速度传感器控制，按“进入”键，进入控制界面。

(2) 在控制面板上调节电位器获得所需的转矩基数，在调节完后按“回车”键。

(3) 通过“+”键或“-”键调节实际转速与设定转速之间的差值，使控制器输出的调速信号使转速趋近于设定转速。

(4) 通过“SP”键进入设定转速设置的界面，设置所需的设定转速，设置完后按“回车”键。

(5) 按下启动键，由于原来的设定转速是0r/min，转速开始加速，和设定转速的差值开始减小，控制器的输出信号越来越大，快进电机的电流越来越大，快进电机的扭矩也逐渐增大。

(6) 当实际转速接近设定转速的时候，控制器输出的调速信号被减小，电机的电流和扭矩也被减小，实际转速和设定转速之间的差值也减小，直到实际转速即为设定转速。

(7) 在设定转速下按下停止键，电机开始制动，制动时间为系统设定的1s，制动电压为60%。

(8) 如未设定转速，快进（TA）维持不变，保持电机转子位置不变。

此时转子电势低而维持高转矩状态。

(9) 在设定转速下按下停车键，电机完全停止。

单闭环直流调速系统的设计与仿真实验报告标准化管理部编码-[99968T-6889628-J68568-1689N]比例积分控制的单闭环直流调速系统仿真一、实验目的1．熟练使用MATLAB 下的SIMULINK 仿真软件。

2．通过改变比例系数K K 以及积分时间常数τ的值来研究K K 和τ对比例积分控制的直流调速系统的影响。

二、实验内容1．调节器的工程设计 2．仿真模型建立 3．系统仿真分析三、实验要求建立仿真模型，对参数进行调整，从示波器观察仿真曲线，对比分析参数变化对系统稳定性，快速性等的影响。

四、实验原理图4-1 带转速反馈的闭环直流调速系统原理图调速范围和静差率是一对互相制约的性能指标，如果既要提高调速范围，又要降低静差率，唯一的方法采用反馈控制技术，构成转速闭环的控制系统。

转速闭环控制可以减小转速降落，降低静差率，扩大调速范围。

在直流调速系统中，将转速作为反馈量引进系统，与给定量进行比较，用比较后的偏差值进行系统控制，可以有效的抑制甚至消除扰动造成的影响。

当t=0时突加输入K in 时，由于比例部分的作用，输出量立即响应，突跳到K ex (K )=K K K in ，实现了快速响应；随后K ex (K )按积分规律增长，K ex (K )=K K K in +(K /τ)K in 。

在K =K 1时，输入突降为0，K in =0，K ex (K )=(K 1/τ)K in ，使电力电子变换器的稳态输出电压足以克服负载电流压降，实现稳态转速无静差。

五、实验各环节的参数及K K和1/τ的参数的确定各环节的参数：直流电动机：额定电压K N=220V，额定电流K dN=55A,额定转速K N=1000r/min,电动机电动势系数K e= min/r。

假定晶闸管整流装置输出电流可逆，装置的放大系数K s=44，滞后时间常数K s=。

电枢回路总电阻R=Ω，电枢回路电磁时间常数K l=电力拖动系统机电时间常数K m=。

实验一、转速反馈单闭环直流调速系统仿真一、实验内容：直流电机模型框图如下图所示，仿真参数为R=0.6，T l=0.00833，T m=0.045，Ce=0.1925。

本次仿真采用算法为ode45，仿真时间5s。

1.开环仿真：用Simulink实现上述直流电机模型，直流电压U d0取220V，0~2.5s，电机空载，即I d=0；2.5s~5s，电机满载，即I d=55A。

画出转速n的波形，根据仿真结果求出空载和负载时的转速n以及静差率s。

改变仿真算法，观察效果（运算时间、精度等）。

实验步骤：（1）按照上图把电机模型建立好，其中u d0设置为常数，并把其幅值设置为220，把其它相应的环节也设置好。

把I d设置为“阶跃信号”，且在0~2.5s之间其幅值为0，而2.5~5s之间其幅值为55，在对系统中其它参数进行设置。

为了观察输出地波形，在输出处接上一个示波器。

（2）对仿真模式进行设置，系统默认的仿真算法为ode45,只需要把仿真时间设置为5s即可。

（3）对系统进行仿真。

仿真结果：（1）仿真算法为ode45:图1 上图即为电机转速的仿真结果图，同图上我们可以看出来分为了两个阶段，其中第一个阶段（0~2.5s）为空载转速，第二阶段（2.5~5s）为满载转速。

空载转速为1142n/min。

在2.5s时加入了负载，通过仿真结果我们可以看出来，负载转速为972n/min。

这可以看出来在加入负载之后，电机的转速开始下降。

根据电机转差率的公式s=（n0-n）/ n0=(1142-972)/1142=0.149。

转差率还是比较小的，说明该电机效率比较高。

通过观察该仿真的时间，其运算时间为T=9.134*10^-7s。

（2）仿真算法为ode23:仿真结果图如图2所示，由图我们可以看出来，结果基本上和计算方法为ode45的结果一样，但是运算时间却不一样，该算法的运算时间为T=3.636*10^-7s。

运算时间比ode45的时间短。

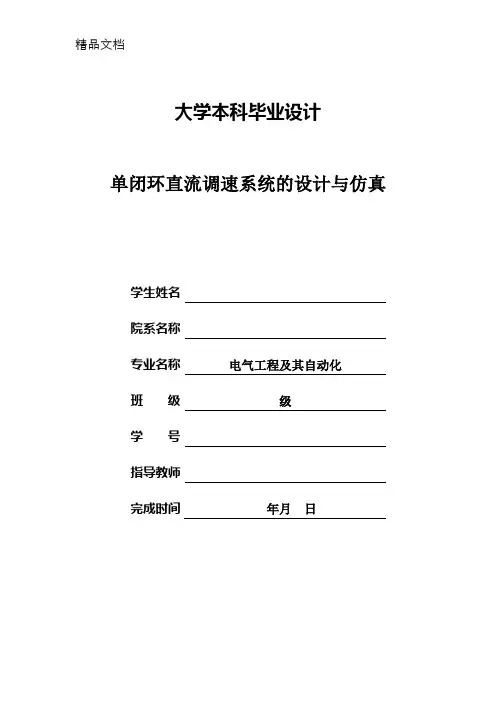

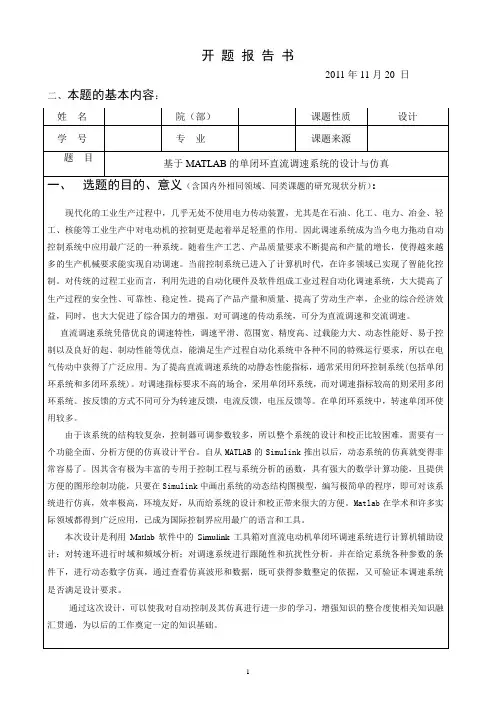

大学本科毕业设计单闭环直流调速系统的设计与仿真学生姓名院系名称专业名称电气工程及其自动化班级级学号指导教师完成时间年月日单闭环直流调速系统的设计与仿真内容摘要：在对调速性能有较高要求的领域，如果直流电动机开环系统稳态性能不满足要求，可利用速度负反馈提高稳态精度，而采用比例调节器的负反馈调速系统仍是有静差的，为了消除系统的静差，可利用积分调节器代替比例调节器。

通过对单闭环调速系统的组成部分可控电源、由运算放大器组成的调节器、晶闸管触发整流装置、电机模型和测速电机等模块的理论分析，比较原始系统和校正后系统的差别，得出直流电机调速系统的最优模型。

然后用此理论去设计一个实际的调速系统，并用MATLAB仿真进行正确性的验证。

关键词：稳态性能稳定性开环闭环负反馈静差The design and simulation ofSingle loop dc speed control systemAbstract :In the higher demand for performance of speed, if the open loop dc system's steady performance does not meet the requirements, can use speed inverse feedback to improve steadystate precision, but although the speed inverse feedback system adopts proportion regulator,it still have off, in order to eliminate static, can use integral regulator to replace proportion regulator.Based on the theoretical analysis of the single closed loop system which is made up of controllable power, the regulator which is made up of operational amplifier, a rectifier triggered by thyristor , motor model and tachogenerators module, compare the difference of the open loop system and the closed loop system,the original system and the this paper compares the theory of open loop system and the closed-loop system, the difference of primitive system and calibrated system, conclude the optimal model of the dc motor speed control system. Then use this theory to design a practical control system, and verify the validity with MATLAB simulation.Key words: steady-statebehaviour stability open loop Close-loop feedback offset目录1绪论 (1)1.1直流调速系统概述 (1)1.2 MATLAB简介 (1)2 单闭环控制的直流调速系统简介 (2)2.1 V—M系统简介 (2)2.2转速控制闭环调速系统的调速指标 (2)2.3闭环调速系统的组成及静特性 (3)2.4反馈控制规律 (4)2.5主要部件 (5)2.5.1 比例放大器 (5)2.5.2 比例积分放大器 (5)2.5.3额定励磁下直流电动机 (7)2.6稳定条件 (8)2.7稳态抗扰误差分析 (8)3 单闭环直流调速系统的设计及仿真 (10)3.1参数设计及计算 (10)3.1.1参数给出 (10)3.1.2 参数计算 (10)3.2有静差调速系统 (11)3.2.1有静差调速系统的仿真模型 (11)3.2.2主要元件的参数设置 (12)3.2.3仿真结果及分析 (12)3.2.4 动态稳定的判断，校正和仿真 (13)3.3无静差调速系统 (15)3.3.1 PI串联校正的设计 (15)3.3.2无静差调速系统的仿真模型 (17)3.3.3主要元件的参数设置 (18)3.3.4仿真结果及分析 (18)3.4有静差调速系统和无静差调速系统的动态分析设计 (19)3.4.1有静差调速系统的仿真模型 (19)3.4.2参数设置 (19)3.4.3仿真结果及分析 (19)参考文献 (23)致谢 (24)1绪论1.1直流调速系统概述从生产机械要求控制的物理量来看，电力拖动自动控制系统有调速系统、位置随动系统、张力控制系统等多种类型，而各种系统往往都是通过控制转速来实现的，因此调速系统是最基本的拖动控制系统。

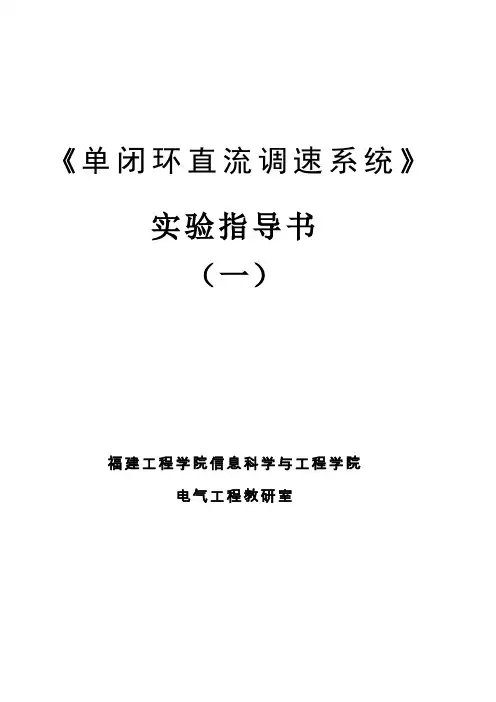

《单闭环直流调速系统》实验指导书（一）福建工程学院信息科学与工程学院电气工程教研室1实验一单闭环直流调速系统一．实验目的1．加深对闭环调速系统基本概念的理解。

2．通过调整测试，加强实际动手能力，提高学生分析问题和解决问题的能力。

二．实验设备1．单相调速实验板1套2．直流电动机组1套额定转速--------r/min，电枢额定电流--------A，电枢额定电压-------V，励磁电压-------V3．双踪示波器1台4．MF47万用表1台5．单相调压器（或三相调压器） 1台6．转速表1台三．实验电路见图1－1单闭环直流调速系统图。

四. 实验内容1．按照实验电路原理的要求正确接线，测量并记录1、2、3点对O点的波形以及3、4、5点对O’点的波形。

2．接电阻性负载（灯泡）改变α角测量并记录Ud=f(α)。

3．(调节RW6能改变电动机起动电流)。

4．作出电动机的机械特性(系统开环特性)n=f(Ia)。

（空载转速1200r/pm和600r/pm各作一条）。

6．作出电压负反馈和电流正反馈调速系统的静态特性n=f(Ia)（空载转速1200r/pm和600r/pm各作一条）。

四．注意事项1．接电阻性负载（灯泡）时系统应该处在开环状态下并且电路的放大倍数应处于较小的位置2．做电动机实验时必须始终保持电动机的励磁电压为110V不变。

3．电动机通电状态下注意它的励磁电压不能发生断路，否则会发生飞车。

4．调节电动机起动电流时要等电动机完全停机后才能再次起动电动机，负载重的电动机起动电流应该调在10A—14A之间，负载轻的电动机起动电流2应该调在6A—10A之间(调节RW6能改变电动机起动电流)。

5．作电动机的机械特性时用木棍来增加电动机的负载以此来增加电枢电流作出机械特性。

6．注意加负载那个同学一定要始终观察电枢电流不能让电枢电流大于6A。

7．作电动机的机械特性时如果电动机在某一电流时转速下降较多，可能是电流截止负反馈保护环节起作用，这时需要调节电流截止负反馈保护的电流。

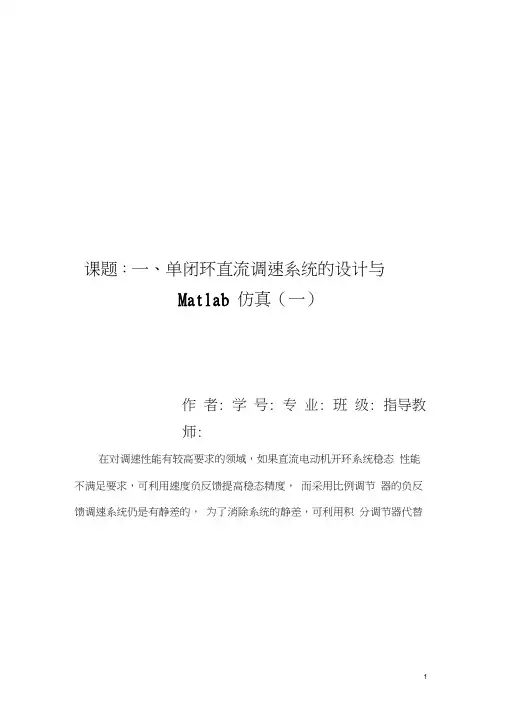

课题：一、单闭环直流调速系统的设计与Matlab 仿真（一）作者: 学号: 专业: 班级: 指导教师:在对调速性能有较高要求的领域，如果直流电动机开环系统稳态性能不满足要求，可利用速度负反馈提高稳态精度，而采用比例调节器的负反馈调速系统仍是有静差的，为了消除系统的静差，可利用积分调节器代替比例调节器。

通过对单闭环调速系统的组成部分可控电源、由运算放大器组成的调节器、晶闸管触发整流装置、电机模型和测速电机等模块的理论分析，比较原始系统和校正后系统的差别，得出直流电机调速系统的最优模型，然后用此理论去设计一个实际的调速系统。

本设计首先进行总体系统设计，然后确定各个参数，当明确了系统传函之后，再进行稳定性分析，在稳定的基础上，进行整定以达到设计要求。

另外，设计过程中还要以Matlab为工具，以求简明直观而方便快捷的设计过程。

摘要：Matlab 开环闭环负反馈静差稳定性V-M 系统摘要 (2)一、 ..................................................... 设计任务 41、 ...................................................... 已知条件42、设计要求 (4)二、 ..................................................... 方案设计 51、 ...................................................... 系统原理 52、 ........................................................ 控制结构图 6三、 ..................................................... 参数计算7四、 ....................................................... PI调节器的设计.. (9)五、 ................................................ 系统稳定性分析11六、 ......................................................... 小结12七、 ..................................................... 参考文献13一、设计任务1、已知条件已知一晶闸管-直流电机单闭环调速系统（V-M系统）的结果如图所示。

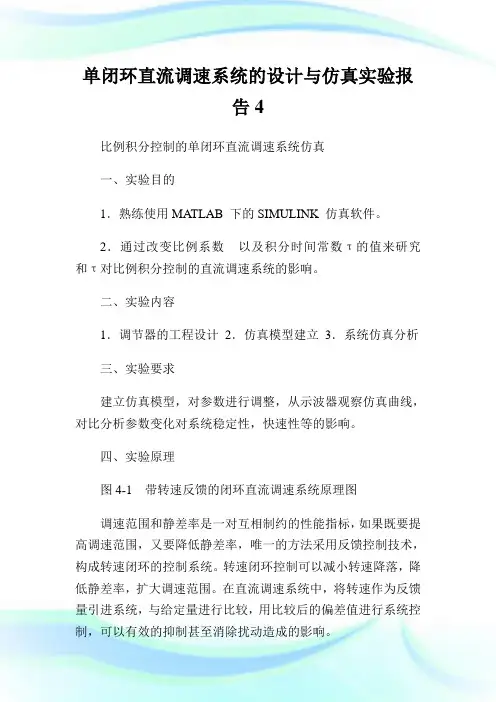

单闭环直流调速系统的设计与仿真实验报告4比例积分控制的单闭环直流调速系统仿真一、实验目的1．熟练使用MATLAB 下的SIMULINK 仿真软件。

2．通过改变比例系数以及积分时间常数τ的值来研究和τ对比例积分控制的直流调速系统的影响。

二、实验内容1．调节器的工程设计2．仿真模型建立3．系统仿真分析三、实验要求建立仿真模型，对参数进行调整，从示波器观察仿真曲线，对比分析参数变化对系统稳定性，快速性等的影响。

四、实验原理图4-1 带转速反馈的闭环直流调速系统原理图调速范围和静差率是一对互相制约的性能指标，如果既要提高调速范围，又要降低静差率，唯一的方法采用反馈控制技术，构成转速闭环的控制系统。

转速闭环控制可以减小转速降落，降低静差率，扩大调速范围。

在直流调速系统中，将转速作为反馈量引进系统，与给定量进行比较，用比较后的偏差值进行系统控制，可以有效的抑制甚至消除扰动造成的影响。

当t=0时突加输入时，由于比例部分的作用，输出量立即响应，突跳到，实现了快速响应；随后按积分规律增长，。

在时，输入突降为0，=0，= ，使电力电子变换器的稳态输出电压足以克服负载电流压降，实现稳态转速无静差。

五、实验各环节的参数及和1/τ的参数的确定5.1各环节的参数：直流电动机：额定电压=220V，额定电流=55A,额定转速=1000r/min,电动机电动势系数=0.192V •min/r。

假定晶闸管整流装置输出电流可逆，装置的放大系数=44，滞后时间常数=0.00167s。

电枢回路总电阻R=1.0Ω，电枢回路电磁时间常数=0.00167s 电力拖动系统机电时间常数=0.075s。

转速反馈系数=0.01V •min/r。

对应额定转速时的给定电压=10V。

稳态性能指标D=20，s 5% 。

5.2 和1/τ的参数的确定：PI调节器的传递函数为其中，。

（1）确定时间常数1）整流装置滞后时间常数；2）转速滤波时间常数；3）转速环小时间常数；（2）计算参数按跟随和抗扰性都较好的原则，取h=5，则调节器超前时间常数，即积分时间常数：，则由此可得开环增益：于是放大器比例放大系数：六、仿真模型的建立如图6-1为比例积分控制的无静差直流调速系统的仿真框图，根据仿真框图，利用MATLAB下的SMULINK软件进行系统仿真，建立的仿真模型如图6-2所示。

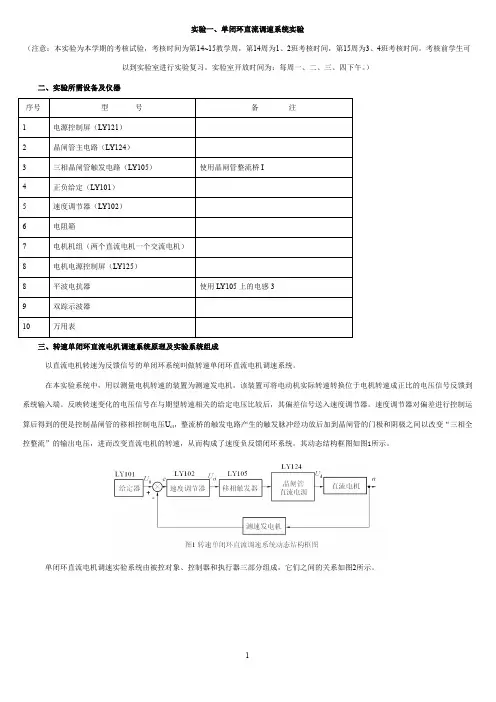

实验一、单闭环直流调速系统实验（注意：本实验为本学期的考核试验，考核时间为第14~15教学周，第14周为1、2班考核时间，第15周为3、4班考核时间。

考核前学生可以到实验室进行实验复习。

实验室开放时间为：每周一、二、三、四下午。

）二、实验所需设备及仪器三、转速单闭环直流电机调速系统原理及实验系统组成以直流电机转速为反馈信号的单闭环系统叫做转速单闭环直流电机调速系统。

在本实验系统中，用以测量电机转速的装置为测速发电机，该装置可将电动机实际转速转换位于电机转速成正比的电压信号反馈到系统输入端。

反映转速变化的电压信号在与期望转速相关的给定电压比较后，其偏差信号送入速度调节器。

速度调节器对偏差进行控制运算后得到的便是控制晶闸管的移相控制电压U ct，整流桥的触发电路产生的触发脉冲经功放后加到晶闸管的门极和阴极之间以改变“三相全控整流”的输出电压，进而改变直流电机的转速，从而构成了速度负反馈闭环系统。

其动态结构框图如图1所示。

单闭环直流电机调速实验系统由被控对象、控制器和执行器三部分组成，它们之间的关系如图2所示。

（1）被控对象被控对象就是直流电动机M，它在主回路直流电压的作用下旋转，其转速为系统的被控参数。

测量直流电动机转速的装置为与直流电动机同轴安装的测速发电机TG，TG的输出电压与直流电机转速成正比，该电压通过速度变换电路反馈到控制器的输入端与给定信号相比较。

本系统使用一台带有负载电阻R的发电机来模拟直流电机的负载，改变可变电阻R的大小也就改变了直流电动机M的负载。

为平滑直流电动机的电流，在供电回路中接有300mH的平滑电抗器。

（2）控制器控制器为本实验的主要内容之一，为使系统为无差系统，本系统采用了PI（比例-积分）调节器，依靠其中的积分作用实现了转速的无差调节。

（3）执行器执行器就是三相整流电路及其触发电路部分，它起着将控制器输出电压转换为电动机两端的直流电压的作用。

四、实验内容（1）基本单元测试。

实验二单闭环直流调速系统实验一、实验目的(1) 了解单闭环直流调速系统的原理、组成及各主要单元部件的原理(2) 掌握晶闸管直流调速系统的一般调试过程。

(3) 认识闭环反馈控制系统的基本特性。

二、实验所需挂件及附件、实验线路及原理为了提高直流调速系统的动静态性能指标，通常采用闭环控制系统（包括单闭环系统和多闭环系统）。

对调速指标要求不咼的场合，米用单闭环系统，而对调速指标较高的则采用多闭环系统。

按反馈的方式不同可分为转速反馈，电流反馈，电压反馈等。

在单闭环系统中，转速单闭环使用较多。

在本装置中，转速单闭环实验是将反映转速变化的电压信号作为反馈信号，经“速度变换”后接到“速度调节器”的输入端，与“给定”的电压相比较经放大后，得到移相控制电压U Ct，用作控制整流桥的“触发电路”，触发脉冲经功放后加到晶闸管的门极和阴极之间，以改变“三相全控整流”的输出电压，这就构成了速度负反馈闭环系统。

电机的转速随给定电压变化，电机最高转速由速度调节器的输出限幅所决定，速度调节器采用P （比例）调节对阶跃输入有稳态误差，要想消除上述误差，则需将调节器换成PI（比例积分）调节。

这时当“给定”恒定时，闭环系统对速度变化起到了抑制作用，当电机负载或电源电压波动时，电机的转速能稳定在一定的范围内变化。

在电流单闭环中，将反映电流变化的电流互感器输出电压信号作为反馈信号加到“电流调节器”的输入端，与“给定”的电压相比较，经放大后，得到移相控制电压U Ct，控制整流桥的“触发电路”，改变“三相全控整流” 的电压输出，从而构成了电流负反馈闭环系统。

电机的最高转速也由电流调节器的输出限幅所决定。

同样，电流调节器若采用P （比例）调节，对阶跃输入有稳态误差，要消除该误差将调节器换成PI （比例积分）调节。

当“给定”变换恒定时，闭环系统对电枢电流变化起到了抑制作用，当电机负载或电源电压 波动时，电机的电枢电流能稳定在一定的范围内变化。

图5-7 转速单闭环系统原理图二相电源输出电流反馈 与过流保护给定电源与过流保护3三相电源输出触奴 电路 电流.A 调节器打 磁源j励电图5-8 电流单闭环系统原理图四、实验内容(1) 学习DJK01 “电源控制屏”的使用方法。

实验项目二：转速单闭环直流调速系统实验实验日期：2020年5月25日一、实验目的(1)了解单闭环直流调速系统的原理、组成及各主要单元部件的原理。

(2)掌握晶闸管直流调速系统的一般仿真调试过程。

(3)认识闭环反馈控制系统的基本特性。

二、实验原理在电流单闭环中，将反映电流变化的电流互感器输出电压信号作为反馈信号加到电流调节器的输入端，与给定的电压相比较，经放大后，得到移相控制电压Uct，控制整流桥的触发电路，改变三相全控整流的电压输出，从而构成了电流负反馈闭环系统。

电机的最高转速也由电流调.节器的输出限幅所决定。

电流调节器若采用P 调节，对阶跃输入有稳态误差，要消除该误差将调节器换成PI调节。

当给定恒定时，闭环系统对电枢电流变化起到了抑制作用，当电机负载或电源电压波动时，电机的电枢电流能稳定在一定的范围内变化。

三、实验内容(1)单闭环有静差转速负反馈调速系统的建模与仿真。

(2)单闭环有静差转速负反馈调速系统的建模与仿真。

四、实验所需仪器安装Matlab仿真软件的PC机五、实验步骤单闭环有静差转速负反馈调速系统的结构图：图2.1单闭环无静差转速负反馈调速系统的结构图：图2.2六、实验结果单闭环有静差转速负反馈调速系统的仿真图：图2.3单闭环无静差转速负反馈调速系统的仿真图：（1）变负载：图2.4（2）变电压：①5V:图2.5 ②8V：图2.6 ③10V：图2.7七、实验小结转速闭环调速系统是一种最简单的反馈控制系统，具有反馈控制的基本规律，它应用的比例调节器是一种有静差的控制系统，开环放大系数K对闭环系统的稳态性能有很大影响。

K值越大，稳态性能越好。

当在2s负载由50变为100时，由于开环无法起调节作用，转速下降。

对于单闭环无静差转速负反馈调速系统，当给定电压信号改变时，转速曲线也跟着改变，电机转速以此变成110ad/sec,85ad/sec,50ad/sec.闭环系统绝对服从于给定输入，而且能对被包围在负反馈环内的一切主通道上的扰动有效地加以抑制，对给定电源和反馈检测元件中的误差无力克服。

实验名称：单闭环直流调速系统PID 控制器参数设计仿真 1.实验原理1)单闭环直流调速系统典型单闭环直流调速系统框图直流拖动控制系统在理论上和实践上都比较成熟，而且从控制的角度来看，它又是交流拖动控制系统的基础。

为了提高直流调速系统的动静态性能指标，通常采用闭环控制系统(包括单闭环系统和多闭环系统)。

对调速指标要求不高的场合，采用单闭环系统，而对调速指标较高的则采用多闭环系统。

在单闭环系统中，转速单闭环使用较多。

2)PID 控制在模拟系统中，PID 调节器是一种线性调节器，它将给定值r(t)与实际输出值c(t)的偏差的比例(P)、积分(I)、微分(D)通过线性组合构成控制量，对控制对象进行控制。

1、PID 调节器的微分方程⎥⎦⎤⎢⎣⎡++=⎰tDI P dt t de T dt t e T t e K t u 0)()(1)()(式中 )()()(t c t r t e -= 2、PID 调节器的传输函数⎥⎦⎤⎢⎣⎡++==S T S T K S E S U S D D I P 11)()()(PID 调节器各校正环节的作用1、比例环节：即时成比例地反应控制系统的偏差信号e(t)，偏差一旦产生，调节器立即产生控制作用以减小偏差。

2、积分环节：主要用于消除静差，提高系统的无差度。

积分作用的强弱取决于积分时间常数TI ，TI 越大，积分作用越弱，反之则越强。

3、微分环节：能反应偏差信号的变化趋势(变化速率)，并能在偏差信号的值变得太大之前，在系统中引入一个有效的早期修正信号，从而加快系统的动作速度，减小调节时间。

4）建立单闭环直流调速系统模型直流电动机：额定电流V Un 220=，额定电流A I dn 55=，额定转速min /1000r n N =，电动机电势系数r V C e m in/192.0•=，假设晶闸管整流装置输出电流可逆，装置放大系数44=s k ，滞后时间常数s T s 00167.0=，电枢回路总电阻Ω=1.0R ，电枢回路电磁时间常数s T l 00167.0=，电力拖动系统机电时间常数s Tm075.0=，转速反馈系数r V min/01.0⋅=α，对应额定是给定电压V U n 10=*。

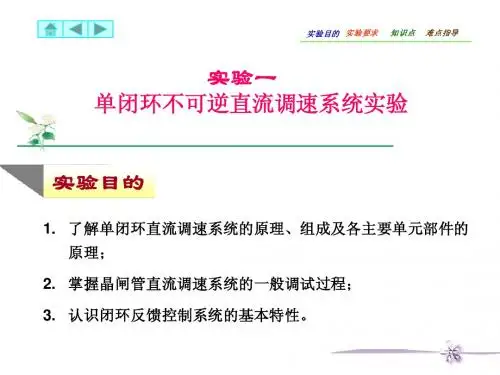

单闭环不可逆直流调速系统实验一、实验目的(1)了解单闭环直流调速系统的原理、组成及各主要单元部件的原理。

(2)掌握晶闸管直流调速系统的一般调试过程。

(3)认识闭环反馈控制系统的基本特性。

二、实验所需挂件及附件序号型号备注1 DJK01电源控制屏该控制屏包含“三相电源输出”，“励磁电源”等几个模块。

2 DJK02三相变流桥路该挂件包含“触发电路”,“正桥功放”，“三相全控整流”等几个模块。

3 DJK04电机调速控制该挂件包含“给定”，“电流调节器”，“速度变换”，“电流反馈与过流保护”等几个模块。

4 DJK08可调电容5 DD03-2电机导轨﹑测速发电机及转速表或者“DD03-3电机导轨﹑光码盘测速系统及数显转速表”6 DJ13直流复励发电机7 DJ15直流并励电动机8 DK04 滑线变阻器串联形式：0.65A，2kΩ并联形式：1.3A，500Ω9 慢扫描示波器自备10 万用表自备12三、实验线路及原理图1 转速单闭环系统原理图图2 电流单闭环系统原理图四、实验内容(1)学习DJK01“电源控制屏”的使用方法。

(2)DJK04上的基本单元的调试。

(3)U ct不变时直流电动机开环特性的测定。

(4)U d不变时直流电动机开环特性的测定。

(5)转速单闭环直流调速系统。

(6)电流单闭环直流调速系统。

五、实验步骤(1)DJK02上“触发电路”的调试(2)U ct不变时的直流电机开环外特性的测定(3)U d不变时直流电机开环外特性的测定(4)基本单元部件调试(5)转速单闭环直流调速系统调试(6)电流单闭环直流调速系统调试六、注意事项(1) 双踪示波器有两个探头，可同时观测两路信号，但这两探头的地线都与示波器的外壳相连，所以两个探头的地线不能同时接在同一电路的不同电位的两个点上，否则这两点会通过示波器外壳发生电气短路。

为此，为了保证测量的顺利进行，可将其中一根探头的地线取下或外包绝缘，只使用其中一路的地线，这样从根本上解决了这个问题。

课题：一、单闭环直流调速系统的设计与Matlab仿真（一）作者：学号：专业：班级：指导教师：摘要在对调速性能有较高要求的领域，如果直流电动机开环系统稳态性能不满足要求，可利用速度负反馈提高稳态精度，而采用比例调节器的负反馈调速系统仍是有静差的，为了消除系统的静差，可利用积分调节器代替比例调节器。

通过对单闭环调速系统的组成部分可控电源、由运算放大器组成的调节器、晶闸管触发整流装置、电机模型和测速电机等模块的理论分析，比较原始系统和校正后系统的差别，得出直流电机调速系统的最优模型，然后用此理论去设计一个实际的调速系统。

本设计首先进行总体系统设计，然后确定各个参数，当明确了系统传函之后，再进行稳定性分析，在稳定的基础上，进行整定以达到设计要求。

另外，设计过程中还要以Matlab为工具，以求简明直观而方便快捷的设计过程。

摘要：Matlab 开环闭环负反馈静差稳定性 V-M系统目录摘要 (2)一、设计任务 (4)1、已知条件 (4)2、设计要求 (4)二、方案设计 (5)1、系统原理 (5)2、控制结构图 (6)三、参数计算 (7)四、PI调节器的设计 (9)五、系统稳定性分析 (11)六、小结 (12)七、参考文献 (13)1、已知条件已知一晶闸管-直流电机单闭环调速系统（V-M系统）的结果如图所示。

图中直流电机的参数：Pnom=，nnom=1500r/min，Inom=，Unom=220V，电枢电阻Ra=1欧，V-M系统主回路总电阻R=欧，V-M系统电枢回路总电感L=40mH，拖动系统运动部分飞轮力矩GD2=，测速发动机为永磁式，ZYS231/110xi型，整流触发装置的放大系数Ks=44，三相桥平均失控时间Ts=。
