CLF180120辊压机技术参数表

辊压机主要参数确定第三节辊压机主要参数确定一、辊径D和辊宽B及最小辊隙S min的确定目前，在设计和使用上辊径有两种方案：一为大辊径；另一为小辊径。

辊径 D 有如下简化计算式D=Kd max（9-1）式中K ———系数，由统计数据而得，K=10-24 ；d max———喂料最大粒度，mm。

采用大辊径有如下优点：（1）大块物料容易咬入，向上反弹情况少。

（2）由点载荷、线载荷、径向挤压三者所组成的压力区高度较大，物料受压过程较长。

（3）辊子直径大，惯性大，运转平稳。

（4）辊径大，则轴承大，轴承及机架受力情况较好，且有足够空间便于轴承的安装与维修。

（5）辊面寿命相对延长。

但辊径大，则重量和体积较大，整机重量比小辊径方案重15%左右。

辊宽 B 的设计也有两种方案：一为宽辊；另一为窄辊。

辊宽B可用下式计算B=K B D （9-2）式中K B———辊宽系数，K B0.2-1.2；D ———辊径，mm 。

宽辊相应的辊径要小，窄辊相应的辊径要大。

宽辊具有边缘效应小、重量轻、体积小等优点。

但对喂料程度的反应较敏感，出料粒度组成及运转平稳性略差。

辊压机两辊之间的间隙称为辊隙，在两辊中心连线上的辊隙，称为最小辊隙，用S min表示。

根据辊压机的具体工作情况和物料性质的不同，在生产调试时，调整到比较合适的尺寸。

在喂料情况变化时，更应及时调整。

在设计时，最小辊隙S min可按下式确定S min=K s D（9-3）式中K s———最小辊隙系数，因物料不同而异，水泥熟料取K s=0.016-0.024，水泥原料取K s=0.020-0.030；D ———挤压辊外直径，mm。

二、工作压力水泥工业用辊压机，对于石灰石和水泥熟料，平均单位压力控制在140-180MPa 之间比较经济，设计最大工作压力宜取200MPa 。

这个压力值又直接控制着辊子的工作间隙和物料受压过程的压实度。

为了更精确地表示辊压机的压力，用辊子的单位长度粉磨力（即线压力）F m（kN/cm）来表示，一般为80-100kN/cm。

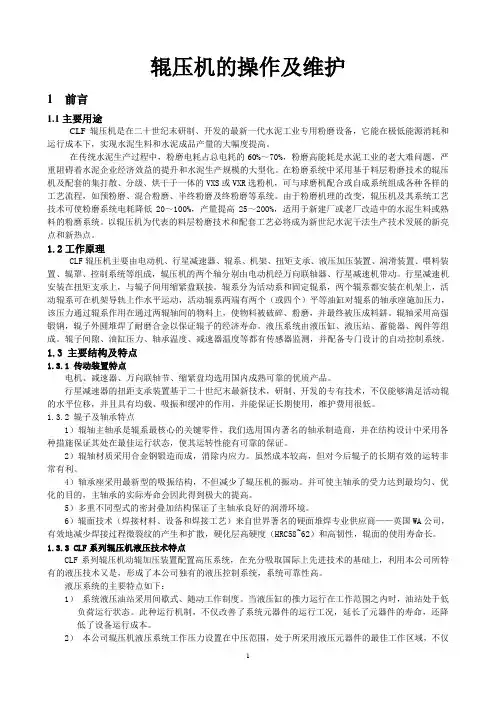

辊压机的操作及维护1前言1.1主要用途CLF辊压机是在二十世纪末研制、开发的最新一代水泥工业专用粉磨设备，它能在极低能源消耗和运行成本下，实现水泥生料和水泥成品产量的大幅度提高。

在传统水泥生产过程中，粉磨电耗占总电耗的60%～70%，粉磨高能耗是水泥工业的老大难问题，严重阻碍着水泥企业经济效益的提升和水泥生产规模的大型化。

在粉磨系统中采用基于料层粉磨技术的辊压机及配套的集打散、分级、烘干于一体的VXS或VXR选粉机，可与球磨机配合或自成系统组成各种各样的工艺流程，如预粉磨、混合粉磨、半终粉磨及终粉磨等系统。

由于粉磨机理的改变，辊压机及其系统工艺技术可使粉磨系统电耗降低20～100%，产量提高25～200%，适用于新建厂或老厂改造中的水泥生料或熟料的粉磨系统。

以辊压机为代表的料层粉磨技术和配套工艺必将成为新世纪水泥干法生产技术发展的新亮点和新热点。

1.2工作原理CLF辊压机主要由电动机、行星减速器、辊系、机架、扭矩支承、液压加压装置、润滑装置、喂料装置、辊罩、控制系统等组成，辊压机的两个轴分别由电动机经万向联轴器、行星减速机带动。

行星减速机安装在扭矩支承上，与辊子间用缩紧盘联接。

辊系分为活动系和固定辊系，两个辊系都安装在机架上，活动辊系可在机架导轨上作水平运动，活动辊系两端有两个（或四个）平等油缸对辊系的轴承座施加压力，该压力通过辊系作用在通过两辊轴间的物料上，使物料被破碎、粉磨，并最终被压成料鉼。

辊轴采用高强锻钢，辊子外圆堆焊了耐磨合金以保证辊子的经济寿命。

液压系统由液压缸、液压站、蓄能器、阀件等组成。

辊子间隙、油缸压力、轴承温度、减速器温度等都有传感器监测，并配备专门设计的自动控制系统。

1.3 主要结构及特点1.3.1 传动装置特点电机、减速器、万向联轴节、缩紧盘均选用国内成熟可靠的优质产品。

行星减速器的扭距支承装置基于二十世纪末最新技术，研制、开发的专有技术，不仅能够满足活动辊的水平位移，并且具有均载、吸振和缓冲的作用，并能保证长期使用，维护费用很低。

锂电池辊压机技术参数摘要：1.锂电池辊压机技术参数概述2.锂电池辊压机的主要技术参数3.锂电池辊压机技术参数对电池性能的影响4.提高锂电池辊压机技术参数的措施5.结论正文：一、锂电池辊压机技术参数概述锂电池辊压机是一种将电池极片进行辊压的设备，其主要目的是通过压实电池极片上的活性物质，从而提高电池的放电容量、减小内阻、减小极化损失、延长电池的循环寿命和提高锂离子电池的利用率。

在锂电池生产过程中，辊压机起到了关键作用，它的技术参数直接影响到电池的质量和性能。

二、锂电池辊压机的主要技术参数1.辊压压力：辊压机对电池极片施加的压力，一般以牛顿（N）或吨力（t）表示。

合适的辊压压力可以有效提高电池极片的压实密度，从而提升电池性能。

2.辊压速度：辊压机对电池极片进行辊压的速度，一般以米/分钟（m/min）表示。

辊压速度的快慢会影响到极片的压实程度和电池性能。

3.辊压温度：辊压机在辊压电池极片时的温度，一般以摄氏度（℃）表示。

合适的辊压温度有利于提高电池极片的压实密度和电池性能。

4.辊材质量和表面粗糙度：辊压机的辊材质量和表面粗糙度对电池极片的辊压效果有直接影响。

高质量的辊材和光滑的表面可以提高电池极片的压实密度和电池性能。

三、锂电池辊压机技术参数对电池性能的影响1.辊压压力对电池性能的影响：合适的辊压压力可以增加电池极片内部的压实密度，从而提高电池的放电容量、减小内阻、减小极化损失、延长电池的循环寿命和提高锂离子电池的利用率。

但是，过高的辊压压力可能导致电池极片内部的结构发生变化，从而影响电池性能。

2.辊压速度对电池性能的影响：适当的辊压速度可以有效提高电池极片的压实密度，从而提升电池性能。

但是，过快的辊压速度可能导致极片表面的破损和活性物质的分离，从而影响电池性能。

3.辊压温度对电池性能的影响：合适的辊压温度有利于提高电池极片的压实密度和电池性能。

但是，过高的辊压温度可能导致活性物质的热分解和电极结构的破坏，从而影响电池性能。

辊压机主要参数确定第三节辊压机主要参数确定一、辊径D和辊宽B及最小辊隙S min的确定目前，在设计和使用上辊径有两种方案：一为大辊径；另一为小辊径。

辊径 D 有如下简化计算式D=Kd max（9-1）式中K ———系数，由统计数据而得，K=10-24 ；d max———喂料最大粒度，mm。

采用大辊径有如下优点：（1）大块物料容易咬入，向上反弹情况少。

（2）由点载荷、线载荷、径向挤压三者所组成的压力区高度较大，物料受压过程较长。

（3）辊子直径大，惯性大，运转平稳。

（4）辊径大，则轴承大，轴承及机架受力情况较好，且有足够空间便于轴承的安装与维修。

（5）辊面寿命相对延长。

但辊径大，则重量和体积较大，整机重量比小辊径方案重15%左右。

辊宽 B 的设计也有两种方案：一为宽辊；另一为窄辊。

辊宽B可用下式计算B=K B D （9-2）式中K B———辊宽系数，K B0.2-1.2；D ———辊径，mm 。

宽辊相应的辊径要小，窄辊相应的辊径要大。

宽辊具有边缘效应小、重量轻、体积小等优点。

但对喂料程度的反应较敏感，出料粒度组成及运转平稳性略差。

辊压机两辊之间的间隙称为辊隙，在两辊中心连线上的辊隙，称为最小辊隙，用S min表示。

根据辊压机的具体工作情况和物料性质的不同，在生产调试时，调整到比较合适的尺寸。

在喂料情况变化时，更应及时调整。

在设计时，最小辊隙S min可按下式确定S min=K s D（9-3）式中K s———最小辊隙系数，因物料不同而异，水泥熟料取K s=0.016-0.024，水泥原料取K s=0.020-0.030；D ———挤压辊外直径，mm。

二、工作压力水泥工业用辊压机，对于石灰石和水泥熟料，平均单位压力控制在140-180MPa 之间比较经济，设计最大工作压力宜取200MPa 。

这个压力值又直接控制着辊子的工作间隙和物料受压过程的压实度。

为了更精确地表示辊压机的压力，用辊子的单位长度粉磨力（即线压力）F m（kN/cm）来表示，一般为80-100kN/cm。

锂电池辊压机技术参数摘要：一、锂电池辊压机概述二、锂电池辊压机技术参数1.设备型号与规格2.辊压力与压力调节3.辊径与辊速4.原料适应性5.控制系统与安全性6.能耗与环保三、锂电池辊压机应用与市场前景四、选购与使用建议正文：一、锂电池辊压机概述锂电池辊压机是一种专门用于锂电池正负极材料制备的设备，通过对原材料进行辊压处理，使其达到所需的形状和密度。

锂电池辊压机在锂电池产业链中具有重要地位，其性能和参数直接影响到锂电池的性能和质量。

二、锂电池辊压机技术参数1.设备型号与规格锂电池辊压机有多种型号和规格，可根据生产需求和产能选择合适的设备。

设备型号和规格会影响到生产效率、材料处理能力等方面。

2.辊压力与压力调节锂电池辊压机的关键性能指标之一是辊压力，它直接影响到材料的压实程度。

压力调节功能可以使辊压力在一定范围内调整，以满足不同材料和生产工艺的要求。

3.辊径与辊速辊径和辊速是影响辊压效果的另一个重要因素。

合适的辊径可以保证材料在辊压过程中受到均匀的压力；合理的辊速可以使材料在辊压过程中达到理想的压实效果。

4.原料适应性锂电池辊压机应具备较强的原料适应性，能够处理各种正负极材料，如石墨、硅、锂复合材料等。

此外，设备应具备良好的兼容性，以适应不同生产工艺的需求。

5.控制系统与安全性高性能的锂电池辊压机应具备完善的控制系统，实现设备自动化运行。

同时，设备应具备一定的安全防护措施，如过载保护、紧急停止按钮等，确保生产过程的安全。

6.能耗与环保锂电池辊压机在保证高性能的同时，应具备较低的能耗，以降低生产成本。

此外，设备应符合环保要求，减少噪音和粉尘污染，利于企业可持续发展。

三、锂电池辊压机应用与市场前景锂电池辊压机广泛应用于锂电池正负极材料的制备，随着新能源汽车、储能等领域的快速发展，对锂电池的需求不断增长，锂电池辊压机市场前景广阔。

四、选购与使用建议1.在选购锂电池辊压机时，应充分了解设备的技术参数、性能特点、厂家实力等方面，选择适合自己生产需求的设备。

辊压机的操作及维护1前言1.1主要用途CLF辊压机是在二十世纪末研制、开发的最新一代水泥工业专用粉磨设备，它能在极低能源消耗和运行成本下，实现水泥生料和水泥成品产量的大幅度提高。

在传统水泥生产过程中，粉磨电耗占总电耗的60%～70%，粉磨高能耗是水泥工业的老大难问题，严重阻碍着水泥企业经济效益的提升和水泥生产规模的大型化。

在粉磨系统中采用基于料层粉磨技术的辊压机及配套的集打散、分级、烘干于一体的VXS或VXR选粉机，可与球磨机配合或自成系统组成各种各样的工艺流程，如预粉磨、混合粉磨、半终粉磨及终粉磨等系统。

由于粉磨机理的改变，辊压机及其系统工艺技术可使粉磨系统电耗降低20～100%，产量提高25～200%，适用于新建厂或老厂改造中的水泥生料或熟料的粉磨系统。

以辊压机为代表的料层粉磨技术和配套工艺必将成为新世纪水泥干法生产技术发展的新亮点和新热点。

1.2工作原理CLF辊压机主要由电动机、行星减速器、辊系、机架、扭矩支承、液压加压装置、润滑装置、喂料装置、辊罩、控制系统等组成，辊压机的两个轴分别由电动机经万向联轴器、行星减速机带动。

行星减速机安装在扭矩支承上，与辊子间用缩紧盘联接。

辊系分为活动系和固定辊系，两个辊系都安装在机架上，活动辊系可在机架导轨上作水平运动，活动辊系两端有两个（或四个）平等油缸对辊系的轴承座施加压力，该压力通过辊系作用在通过两辊轴间的物料上，使物料被破碎、粉磨，并最终被压成料鉼。

辊轴采用高强锻钢，辊子外圆堆焊了耐磨合金以保证辊子的经济寿命。

液压系统由液压缸、液压站、蓄能器、阀件等组成。

辊子间隙、油缸压力、轴承温度、减速器温度等都有传感器监测，并配备专门设计的自动控制系统。

1.3 主要结构及特点1.3.1 传动装置特点电机、减速器、万向联轴节、缩紧盘均选用国内成熟可靠的优质产品。

行星减速器的扭距支承装置基于二十世纪末最新技术，研制、开发的专有技术，不仅能够满足活动辊的水平位移，并且具有均载、吸振和缓冲的作用，并能保证长期使用，维护费用很低。

辊压机学习收获马家公司——郭庆俊、刘玉宁首先感谢董事长给了我们这次来鲁南中联水泥厂学习的机会，下面我将就以下3个方面对这5天的学习进行总结。

1、辊压机的工艺流程鲁南中联水泥厂采用的是成都利君的CLF180120及CLF180100两台辊压机，下面就以CLF180120为例，原料经配比后进入V型选粉机，经烘干分级后经提升机进入稳流称重仓，然后经过称重和翻版闸门以稳流状态进入辊压机，在低压料床的挤压及剪切力的作用下被压成细饼，挤压后的物料经提升机再次进入V型选粉机，经打散后粗、细粉进行分离，而细分则进入动态选粉机，合格的产品被分离出去，而粗粉则再次粉磨。

2、辊压机结构及原理辊压机原理简单来说就是高压、慢速、满料、料床粉碎，具体来说就是CLF辊压机由电动机、行星模块化减速机、辊系、机架、扭矩支撑、液压加压装置、润滑装置、喂料装置、辊罩、电气自动控制系统组成，辊压机的两个辊轴分别有电动机经万向联轴器、行星模块化减速机带动，减速机安装在扭矩支撑上，与辊子间用缩盘连接，辊系分为活动辊和固定辊，两个辊系都安装在机架上，活动辊系可在导轨上作水平运动，活动辊系两端共有两个平行油缸对辊系轴承座施加压力，该压力通过辊系作用在通过两辊轴间的物料上，使物料被破碎、粉磨，并最终压成料饼。

辊压机的主要结构由机架、两个辊系、传动装置、扭矩支撑、辊罩、进料装置、液压系统、主轴承润滑系统、干油润滑系统等组成。

2.1机架机架是整个辊压机的主要受力部件，机架分为上机架、下机架、端部件、机架挡块、轴承挡块、中心件等组成机架的上下二层，机架的中心件、端部件等连接而成，用高强螺栓把上下两支架联接起来，由辊子传来的推力通过端部件和挡块传递到上下架上，在支架内保持平衡。

2.2辊系辊系分为固定辊系和活动辊系。

每个辊系有堆焊一定厚度的耐磨的辊轴、自动调心辊子轴承、轴承座、内外轴承端盖、定位环、压紧环、支撑环、压盖等零部件组成。

固定辊安装在辊压机的机架上，并且在辊压机运行过程中其位置保持不变，活动辊通过液压油缸来维持水平位置，活动辊的位置随着喂料量、细度和油缸压力的变化而变化。

江苏鹏飞辊压机PFG180-120主要技术参数一、技术参数1、设备名称 PFG180-120型辊压机2、用途用于粉碎水泥熟料3、数量 1台4、物料名称水泥熟料等5、综合水份≤1～1.5%6、入料粒度≤80mm占5%，≤50mm占95%7、出料粒度＜2mm，占60%以上，＜0.09mm，占20%8、生产能力平均 650～800 t/h最大 800 t/h9、工作制度连续10、供电方式电压 10000V电机型号 YRKK630-611、布置方式室内12、需要功率 2×1250 kW13、辊子直径 1800mm14、辊子宽度 1200mm15、辊子转速 18.5 r/min16、设备重量～235.0 t17、生产厂家江苏鹏飞集团股份有限公司二、供货范围及主要零部件规格供货范围：1、主机：包括轴系机架、进料装置、扭拒支撑、液压系统、润滑系统；2、主传动部分：包括电机、减速机、联轴节、底座；3、其它；包括电机启动柜、辊压机控制柜、地脚螺栓、冷却装置、耐磨补焊焊条10kg、随机专用工具等。

详细供货范围以江苏鹏飞集团提供的总图（图号）及分总图为准，每台主要包括：1）主机架2）主轴3）轴承座4）主轴承5）减速机6）主电机7）万向节传动轴8）电机底座9）液压系统10）地脚螺栓11）自动干油润滑系统（含电动充填泵）三、供方提供的技术资料及时间1、辊压机总装图 2套2、辊压机使用说明书 1套3、装箱单 1套4、以上资料中，第1项在合同签定后一周内提供买方一式两份，其余随产品发货时提供买方。

江苏鹏飞集团股份有限公司。

辊压机的主要参数辊子的直径和宽辊子直径计算公式：max d D K d =式中 D —辊子的直径 ,m md max --- 喂料最大粒度,mm ； K d ——系数，由统计所得，K d =10~24辊压机的辊子直径和长度之比D/L=1~2.5，D/L 大时，容易咬住大块物料，向上弹的可能性不大，压力区高度大，物料受压过程较长，运转平稳。

不过运转时会出现边缘效应。

但D/L 小时，情况与上述相反。

压力压力是决定辊压效果的最基本参数。

前面已说过粉碎后细粉比例和平均辊压的关系，平均辊压超过150MPa 细粉不再增加，在80～120MPa 之问增速最快。

辊压增加单位能力的电耗也增加，而且辊面磨损也加重。

为此辊压机设计时要寻找一个适宜的辊压值，当然该值与粉磨系统有关，亦即与出辊压机的成品质量有关。

如图1所示，平均辊压可按下式计算，即ααsin 2sin BD F BR F Bh F P CP ===式中 F —辊压机的总力，kN ；B —辊压机辊宽，m ； D —辊压机直径，m ； R —辊压机半径，m ； α—压力角或称咬入角，（℃；）P CP —平均辊压，kN/m 2。

由于平均压力涉及到α，而α在一定范围内随辊面、物料而变。

所以对图1 辊压机受力情况δ—夹角；h —压力区高度于设计参数亦可应用辊子投影压力P r 来计算。

BDFP r =式中P r ——投影压力，kN/m 2。

如α为8°，则P CP 等于14.4P r 。

早期用于预粉磨的辊压机辊子的投影压力波动于8500～10000kN ／㎡，相当于平均压力为120～150MPa 。

当前联合粉磨的辊压机投影压力已降至5000～6000kN ／㎡，相当于平均压力为70～85MPa 。

实际上真正对辊压效果起作用的是最大压力。

转速辊压机加压时间对料饼质量无关，故转速对质量段有影响，转速只与辊压机的能力有关。

转速快、能力大，但超过一定速度，能力不再增加。

一、辊径D和辊宽B及最小辊隙Smin的确定目前，在设计和使用上辊径有两种方案：一为大辊径；另一为小辊径。

辊径 D 有如下简化计算式D=Kdmax（9-1）式中 K ———系数，由统计数据而得，K=10-24 ；dmax———喂料最大粒度，mm。

采用大辊径有如下优点：（1）大块物料容易咬入，向上反弹情况少。

（2）由点载荷、线载荷、径向挤压三者所组成的压力区高度较大，物料受压过程较长。

（3）辊子直径大，惯性大，运转平稳。

（4）辊径大，则轴承大，轴承及机架受力情况较好，且有足够空间便于轴承的安装与维修。

（5）辊面寿命相对延长。

但辊径大，则重量和体积较大，整机重量比小辊径方案重15%左右。

辊宽 B 的设计也有两种方案：一为宽辊；另一为窄辊。

辊宽B可用下式计算 B=KBD （9-2）式中 KB ———辊宽系数，KB0.2-1.2；宽辊相应的辊径要小，窄辊相应的辊径要大。

宽辊具有边缘效应小、重量轻、体积小等优点。

但对喂料程度的反应较敏感，出料粒度组成及运转平稳性略差。

辊压机两辊之间的间隙称为辊隙，在两辊中心连线上的辊隙，称为最小辊隙，用Smin表示。

根据辊压机的具体工作情况和物料性质的不同，在生产调试时，调整到比较合适的尺寸。

在喂料情况变化时，更应及时调整。

在设计时，最小辊隙 Smin可按下式确定 Smin =KsD（9-3）式中 Ks———最小辊隙系数，因物料不同而异，水泥熟料取Ks =0.016-0.024，水泥原料取Ks=0.020-0.030；D ———挤压辊外直径，mm。

二、工作压力水泥工业用辊压机，对于石灰石和水泥熟料，平均单位压力控制在 140-180MPa 之间比较经济，设计最大工作压力宜取 200MPa 。

这个压力值又直接控制着辊子的工作间隙和物料受压过程的压实度。

为了更精确地表示辊压机的压力，用辊子的单位长度粉磨力（即线压力）Fm（kN/cm）来表示，一般为80-100kN/cm。

三、辊速辊压机的辊速有两种表示方法：一种是以辊子圆周线速度 V 表示；另一种是以辊子转速表示。

辊道输送机技术参数
1. 输送能力：指单位时间内能够输送的物料量，通常以吨/小时或千克/小时表示。

2. 输送速度：指辊道输送机的运行速度，通常以米/分钟或英尺/分钟表示。

3. 输送长度：指辊道输送机的总长度，包括水平和倾斜部分。

4. 输送宽度：指辊道输送机的有效宽度，即能够输送物料的最大宽度。

5. 辊道直径：指辊道输送机上辊子的直径，通常以毫米或英寸表示。

6. 辊道间距：指相邻两个辊子之间的距离，通常以毫米或英寸表示。

7. 驱动方式：指辊道输送机的驱动方式，包括电动、液压、气动等。

8. 电机功率：指驱动辊道输送机所需的电机功率，通常以千瓦或马力表示。

9. 倾斜角度：指辊道输送机的倾斜角度，通常以度表示。

10. 噪音水平：指辊道输送机运行时产生的噪音水平，通常以分贝表示。

11. 控制方式：指辊道输送机的控制方式，包括手动、半自动、全自动等。

12. 安全保护装置：指辊道输送机上配备的安全保护装置，如紧急停止按钮、防跑偏装置、过载保护装置等。

以上是一些常见的辊道输送机技术参数，具体参数可能因不同的应用场景和要求而有所不同。

在选择和设计辊道输送机时，需要根据实际情况考虑这些参数，以确保其满足输送需求并具有良好的性能和可靠性。

第一章概述辊压机是八十年代中期在国际上发展起来的新型粉碎设备。

以它为主组成的挤压粉磨新工艺在节能方面有着显著的效果，受到国际水泥界的普遍重视，成为发展粉磨工艺的一项新技术。

该机应用高压料层粉碎能耗原理，采用单颗粒粉碎群体化的工作方式。

脆性物料经过高压挤压（该机在压力区的压力约为150Mpa）使物料的粒度迅速减小，0.08mm的细粉含量达到20～30%，小于2mm的物料达到70%以上，并且在所有经挤压的物料中在在有大量的裂纹，使物料在下一个工序中粉磨时，所需的能耗大幅度降低。

根据国外有关资料的报导和我们已取得的实际使用经验，采用此设备的粉磨系统比未采用该设备的粉磨系统可增产50～200%，单产电耗可降低20～35%。

并且由于磨辊的磨损小，使得单位磨耗大为降低，同时设备工作的噪音、粉尘等均较小，改善了工人劳动环境，充分显示出其卓越的经济效益和社会效益。

辊压粉碎机的主体是两个相向转动的辊子。

脆性物料由输送设备，送入装有称重传感器的称重仓，而后通过辊压机的进料装置，进入两大小相同，相对转动的辊子之间，由辊子一面将物料拉入辊隙中，一面以其间的高压将物料压成密实的物料饼，最后从辊隙中落下，经出料斗，由输送设备提出。

由下一工序对物料饼作进一步的分散或粉磨。

第二章结构简介辊压粉碎机结构较为复杂，载荷很大，系统、部件较多。

为了更好地使用该设备，必须对其各个部件和每夜和必要的了解。

该设备是由轴系、主机架，进料装置、传动系统、液压系统、润滑系统、辊罩、检测系统组成。

见辊压机总图。

两磨辊分别为固定辊与活动辊，活动辊安装于机架内腔的导轨上，固定辊固装于机架立柱上。

进料装置、液压系统、润滑系统均安装在主机架上。

主减速机－行星减速机用缩套联轴器悬挂在主轴上，由扭矩平衡装置平衡其输出扭矩，主电机的驱动力矩通过十字轴式万向节传动轴传给行星减速机。

轴系分两套，其中一套是固定不动的，即固定辊轴系，另一套则是可以在机架内腔作水平方向往复移动的，即移动辊轴系。

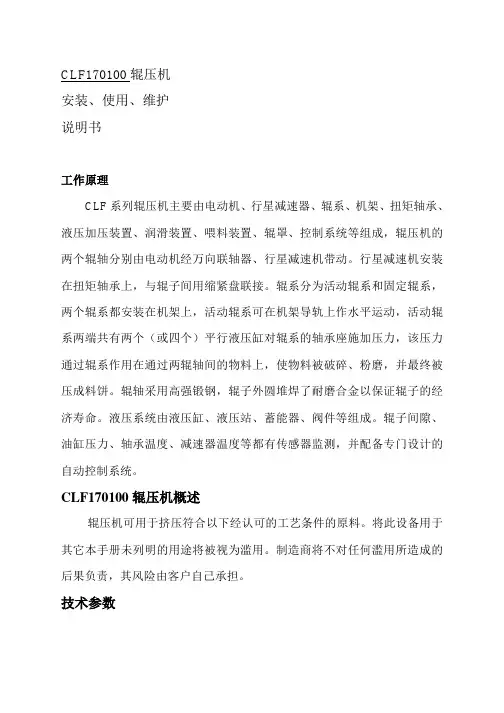

CLF170100辊压机的生产调试工作原理CLF系列辊压机主要由电动机、行星减速器、辊系、机架、扭矩轴承、液压加压装置、润滑装置、喂料装置、辊罩、控制系统等组成，辊压机的两个辊轴分别由电动机经万向联轴器、行星减速机带动。

行星减速机安装在扭矩轴承上，与辊子间用缩紧盘联接。

辊系分为活动辊系和固定辊系，两个辊系都安装在机架上，活动辊系可在机架导轨上作水平运动，活动辊系两端共有两个（或四个）平行液压缸对辊系的轴承座施加压力，该压力通过辊系作用在通过两辊轴间的物料上，使物料被破碎、粉磨，并最终被压成料饼。

辊轴采用高强锻钢，辊子外圆堆焊了耐磨合金以保证辊子的经济寿命。

液压系统由液压缸、液压站、蓄能器、阀件等组成。

辊子间隙、油缸压力、轴承温度、减速器温度等都有传感器监测，并配备专门设计的自动控制系统。

CLF170100辊压机概述辊压机可用于挤压符合以下经认可的工艺条件的原料。

将此设备用于其它本手册未列明的用途将被视为滥用。

制造商将不对任何滥用所造成的后果负责，其风险由客户自己承担。

技术参数CLF170100辊压机技术参数表辊压机系统的入料控制1.金属的控制在辊压机入料中不可避免的存在各种各样的金属杂质，这对辊压机的使用造成的极大的威胁，过大（大于10mm）的金属杂质将直接损坏辊压机的辊面，而小颗粒的杂志富积后，会额外增加辊压机辊面的磨损，故在设计和使用中要尽最大的可能减少金属杂质的存在。

在设计时，在物料的进料皮带上要设计除铁器和除铁皮带，尽可能的减少入料的金属含量，并在辊压机循环系统中设置金属探测仪，发现超除规定大小的金属进入辊压机。

在操作中，首先要保证除铁器和金属探测仪的正常使用，其次要防止小颗粒的金属的富积，当系统设有如磨旁路时，应定期将循环物料旁路入磨；若系统未设入磨旁路时，应定期清空恒重仓内的物料。

采用以上手段可减轻富集金属对辊面的磨损，延长辊面使用寿命。

2.物料粒度的控制：95%≤45/Max≤75A.入料粒度过大，将造成辊压机的两辊间的辊缝不可控制，造成辊压成品的质量下降、辊压机的振动加大、减速机和主轴承的寿命缩短，严重的造成辊压机的频繁跳停，无法正常的生产。
