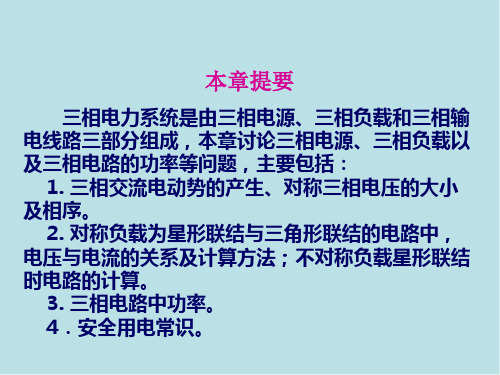

技能培训专题电工课件第四章三相交流电路三相交流电路是工业中常用的一种电路形式，它由三个交变电源组成，通过三相电缆供电。
三相交流电路的优点是电力负载均衡，电流平稳，功率大，噪音小，这使得三相交流电路成为了现代工业和家庭中最常见的电路之一。
三相交流电路的基本原理三相交流电路由三个交流电源组成，每个电源的频率相同，但相位不同。
新的电源加入电路后，它的相位角会落后于前面两个电源，导致电路中电压的相位差比之前要小；当第三个电源的相位角增加到120度时，电路中电压的相位差就变成了0，即三相电路中电压完全同步。
三相交流电路的基本结构三相交流电路由三个相位差为120度的正弦波电源组成，分别为A、B、C三相。
通常使用相序“ABC”表示三相电路，但也可以是“ACB”或“BAC”等不同的顺序。
三相交流电路的重要参数1. 电压三相交流电路的电压分为相电压和线电压两种。
相电压表示在相之间的电压，线电压表示在线之间的电压。
三相交流电的相电压通常为380V，线电压通常为220V。
2. 电流三相交流电路的总电流为三个相电流的矢量和，也就是说，三相交流电路中电流是互相影响的，当一个相电流增大时，其他两个相电流会相应地减小。
3. 功率三相交流电路的总功率为三个相功率的总和，即Ptotal = P1 + P2 + P3。
其中，每个相功率Pn = Vn * In * cos(θn)，其中Vn为相电压，In 为相电流，θn为相角。
4. 线路电阻三相交流电路中线路电阻是指电流通过线路时所遇到的电阻。
线路电阻会导致电路中的电压和电流出现变化，这会影响电路的功率和效率。
三相交流电路的连接方式三相交流电路的连接方式主要有三种：星形连接、三角形连接和混合连接。
1. 星形连接星形连接是指三相电源分别连接到一个中心节点上，形成一个星型结构。
这样连接的优点是电路中各相电压和相位容易缩放和调整，同时，线路电阻也比较容易管理。
2. 三角形连接三角形连接是指三相电源两两相连接，形成一个三角形结构。
《三相交变电流》讲义一、引言在现代电力系统中，三相交变电流是最为常见和重要的供电形式。
它具有高效、稳定、传输功率大等诸多优点，广泛应用于工业、农业、商业以及日常生活的各个领域。
二、三相交变电流的基本概念1、什么是三相交变电流三相交变电流是指由三个频率相同、幅值相等、相位互差 120°的正弦交流电流组成的电流系统。
这三个电流分别称为 A 相、B 相和 C 相。

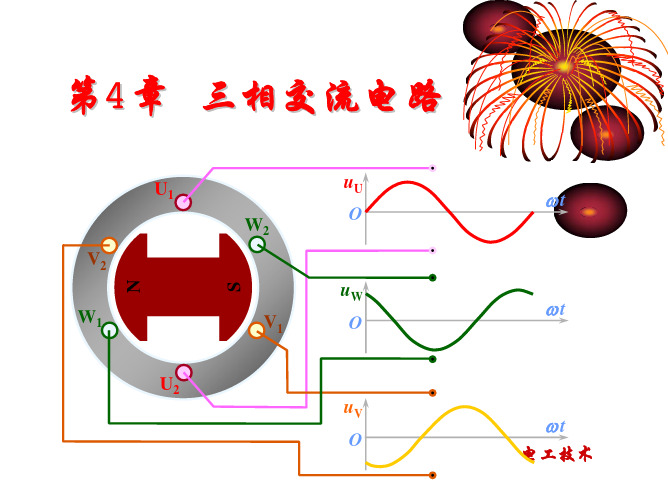

2、三相电源的产生三相电源通常由三相交流发电机产生。
在发电机的定子铁芯上，均匀分布着三个绕组，分别称为 A 相绕组、B 相绕组和 C 相绕组。
当发电机的转子旋转时，在这三个绕组中会感应出交流电动势，从而形成三相交流电源。
3、三相电流的表达式设 A 相电流的瞬时值为 iA ＝Im sin(ωt)，由于 B 相电流滞后 A 相电流 120°，C 相电流滞后 B 相电流 120°，则 B 相电流 iB ＝Im sin(ωt 120°），C 相电流 iC ＝Im sin(ωt 240°）＝Im sin(ωt ＋ 120°）。
三、三相电源的连接方式1、星形连接（Y 连接）将三相绕组的末端连接在一起，形成一个中性点 N，而三个首端分别引出三根相线，这种连接方式称为星形连接。
在星形连接中，线电压是指两根相线之间的电压，相电压是指相线与中性点之间的电压。
线电压的大小是相电压的√3 倍，且线电压超前相应的相电压 30°。
2、三角形连接（Δ连接）将三相绕组依次首尾相连，形成一个闭合的三角形，这种连接方式称为三角形连接。
在三角形连接中，线电流是指流过相线的电流，相电流是指流过绕组的电流。
线电流的大小是相电流的√3 倍，且线电流滞后相应的相电流 30°。
四、三相负载的连接方式1、星形连接当三相负载采用星形连接时，负载的相电压等于电源的相电压，线电流等于相电流。
2、三角形连接当三相负载采用三角形连接时，负载的相电压等于电源的线电压，线电流等于相电流的√3 倍。
