2
【答案】ABD
4.某水电站用总电阻为 5 Ω的输电线给 940 km 外的用户送电, 其输出电功率是 3×106 kW。现用 500 kV 的电压输电,则下列说法正 确的是( )。 A.输电线上输送的电流大小为 1×105 A B.输电线上损失电压为 30 kV C.该输电系统的输电效率为 95% 8 D.若改用 10 kV 的电压输电,则输电线上损失的功率为 4.5×10 kW
2.高压交流输电 (1)在发电厂(站)内,要用升压变压器升压,然后向远处送电,到 达目的地后,根据不同的需要,再用降压变压器降压,经过 2~3 次降 压,然后输送给用户。高压输电的基本环节,包括发电厂(站)、⑧升 压变压器、远距离输电线路、⑨降压变压器、用户。 (2)高压交流输电存在的困难:感抗和容抗造成的⑩功率损失较 大、 电容器对交流电路的旁路作用,并且要求并联输电线路中的交变 电流 相位相同,交变电流的 频率相同。
【答案】B
主题 1:减小输电导线上的电阻 阅读教材中的“电功率损失”内容可知,降低输电损失有两个途 径,其中减小输电线的电阻是减少输电导线上的电功率损失的一个 方面,你认为有哪些减小输电线的电阻的办法,并分析其可行性。
解答:根据电阻定律
������ R=ρ 可知,减小输电线的电阻的办法如下: ������

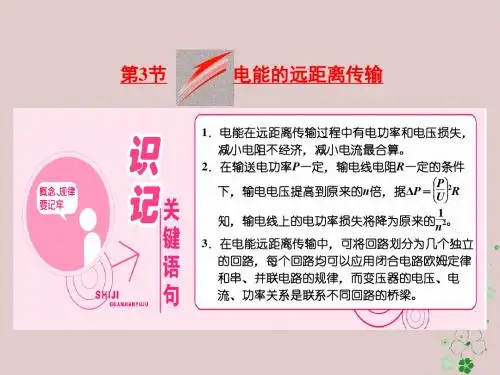

课时 4.3 电能的远距离传输
1.了解从变电站到用户的输电过程,知道远距离输电时应用高 电压的道理。 2.理解降低输电损耗的两个途径及其各自的优缺点。 3.掌握远距离输电的典型电路,并能利用电路知识,变压器规律 等解决有关问题。 4.通过输电过程的分析,培养发现问题、解决问题的能力。
重点难点:理解高压输电的原理,掌握计算功率损失和电压损失 的方法。 教学建议:通过自学讨论法、阅读法、讲解法讨论减少输电过程 中电能损失、 电压损失的方案,让学生了解远距离输电时采用高压输 电的优点,知道输电线上损失的电能、电压与输送电压的关系。要结 合现代科技问题了解交流配电网的构成及意义。还可组织学生参观 当地的输配电线路或查阅资料,了解“发电站一变电站一住宅”的输 配电过程。
