GW4-126隔离开关检修

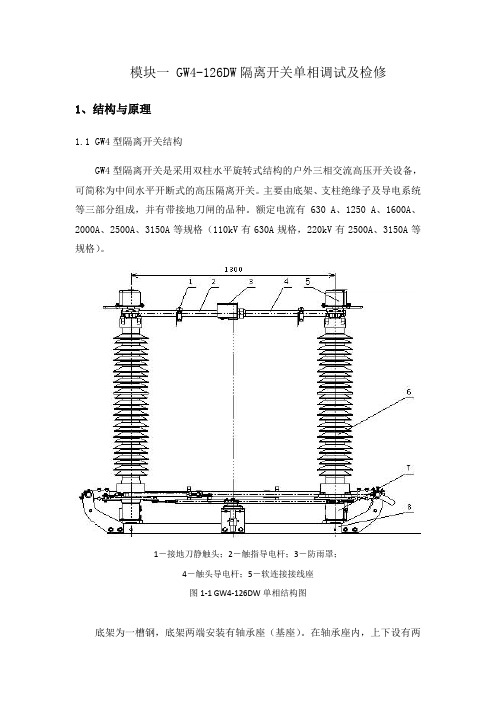

模块一 GW4-126DW隔离开关单相调试及检修1、结构与原理1.1 GW4型隔离开关结构GW4型隔离开关是采用双柱水平旋转式结构的户外三相交流高压开关设备，可简称为中间水平开断式的高压隔离开关。

主要由底架、支柱绝缘子及导电系统等三部分组成，并有带接地刀闸的品种。

额定电流有630 A、1250 A、1600A、2000A、2500A、3150A等规格（110kV有630A规格，220kV有2500A、3150A等规格）。

1－接地刀静触头；2－触指导电杆；3－防雨罩；4－触头导电杆；5－软连接接线座图1-1 GW4-126DW单相结构图底架为一槽钢，底架两端安装有轴承座（基座）。

在轴承座内，上下设有两个圆锥滚子轴承，保证轴承座上的杠杆灵活转动。

隔离开关有不带接地、单接地和双接地三种品种。

接地刀闸包括由铝合金管的闸刀、闸刀端部的铜触头和安装在出线座处的弹性静触头组成。

带接地的隔离开关，在底架之一端或两端焊有接地闸刀支座，以便安装接地闸刀。

地刀的布置有内开式和外开式两种，绝大多数情况使用内开式结构型式。

图1-2 DW4-126隔离开关安装图转动杠杆上安装有实心棒形支柱绝缘子，110kv由一节瓷瓶组成。

其带电体对相邻接地体的最小净距（即弧距）为900mm。

瓷瓶的结构不同将有不同的防污闪能力，国际标准IEC 600815以及有关国家标准提出了相应的要求。

例如伞裙的伸出比s/p应≥0.8；大小伞结构的伞裙伸出之差应≥15mm；伞裙上表面的倾斜角应＞5 ；爬电系数lt/st（Creepage factor）对于I、II级污区（爬电比距分别为16、20mm/kV）应≤3.5，对于III、IV级污区（爬电比距分别为25、31mm/kV）应≤4.0。

另外，瓷瓶的抗弯强度也有多种规格，通常要求其抗弯强度≥8000N。

导电部分固定在支持瓷瓶的上端，由主闸刀、中间触头及出线座组成。

主闸刀分成两半，由具有足够刚性和导电能力的铜管制作，中间部分为导电触头。

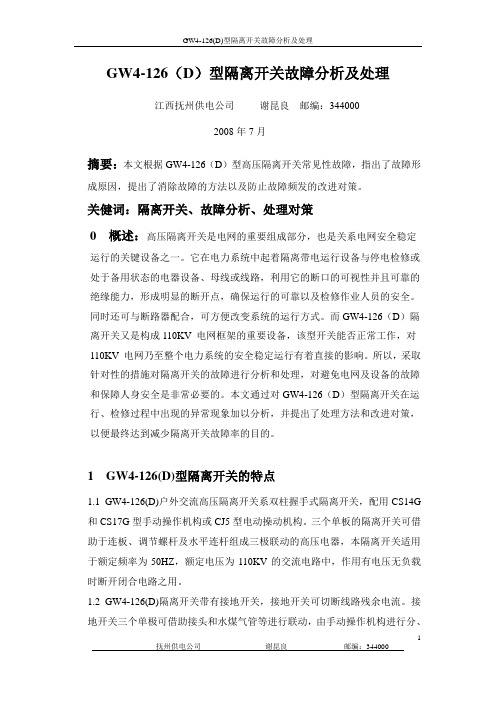

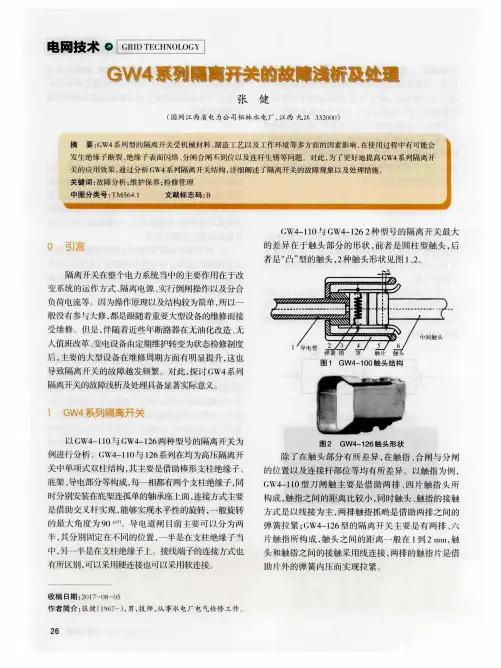

GW4-126（D）型隔离开关故障分析及处理江西抚州供电公司谢昆良邮编：3440002008年7月摘要：本文根据GW4-126（D）型高压隔离开关常见性故障，指出了故障形成原因，提出了消除故障的方法以及防止故障频发的改进对策。

关健词：隔离开关、故障分析、处理对策0 概述：高压隔离开关是电网的重要组成部分，也是关系电网安全稳定运行的关键设备之一。

它在电力系统中起着隔离带电运行设备与停电检修或处于备用状态的电器设备、母线或线路，利用它的断口的可视性并且可靠的绝缘能力，形成明显的断开点，确保运行的可靠以及检修作业人员的安全。

同时还可与断路器配合，可方便改变系统的运行方式。

而GW4-126（D）隔离开关又是构成110KV 电网框架的重要设备，该型开关能否正常工作，对110KV 电网乃至整个电力系统的安全稳定运行有着直接的影响。

所以，采取针对性的措施对隔离开关的故障进行分析和处理，对避免电网及设备的故障和保障人身安全是非常必要的。

本文通过对GW4-126（D）型隔离开关在运行、检修过程中出现的异常现象加以分析，并提出了处理方法和改进对策，以便最终达到减少隔离开关故障率的目的。

1 GW4-126(D)型隔离开关的特点1.1 GW4-126(D)户外交流高压隔离开关系双柱握手式隔离开关，配用CS14G 和CS17G型手动操作机构或CJ5型电动操动机构。

三个单板的隔离开关可借助于连板、调节螺杆及水平连杆组成三极联动的高压电器，本隔离开关适用于额定频率为50HZ，额定电压为110KV的交流电路中，作用有电压无负载时断开闭合电路之用。

1.2 GW4-126(D)隔离开关带有接地开关，接地开关可切断线路残余电流。

接地开关三个单极可借助接头和水煤气管等进行联动，由手动操作机构进行分、合闸操作。

2 GW4-126（D）隔离开关常见故障2.1 导电回路接触不良及过热GW4-126（D）隔离开关的导电回路由带有条形触指和柱形触头的导电杆及两个接线座组成。

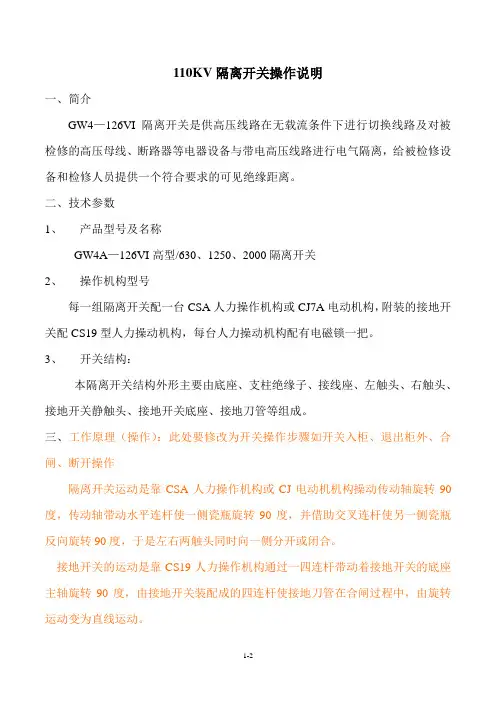

110KV隔离开关操作说明一、简介GW4—126VI隔离开关是供高压线路在无载流条件下进行切换线路及对被检修的高压母线、断路器等电器设备与带电高压线路进行电气隔离，给被检修设备和检修人员提供一个符合要求的可见绝缘距离。

二、技术参数1、产品型号及名称GW4A—126VI高型/630、1250、2000隔离开关2、操作机构型号每一组隔离开关配一台CSA人力操作机构或CJ7A电动机构，附装的接地开关配CS19型人力操动机构，每台人力操动机构配有电磁锁一把。

3、开关结构：本隔离开关结构外形主要由底座、支柱绝缘子、接线座、左触头、右触头、接地开关静触头、接地开关底座、接地刀管等组成。

三、工作原理（操作）：此处要修改为开关操作步骤如开关入柜、退出柜外、合闸、断开操作隔离开关运动是靠CSA人力操作机构或CJ电动机机构操动传动轴旋转90度，传动轴带动水平连杆使一侧瓷瓶旋转90度，并借助交叉连杆使另一侧瓷瓶反向旋转90度，于是左右两触头同时向一侧分开或闭合。

接地开关的运动是靠CS19人力操作机构通过一四连杆带动着接地开关的底座主轴旋转90度，由接地开关装配成的四连杆使接地刀管在合闸过程中，由旋转运动变为直线运动。

四、维护：隔离开关应定期维护、维护时注意：（1）各连接部分的螺栓应紧固可靠，尤其是与转动母线的连接，接地处的接线要良好，机构中的辅助元件的绝缘要良好。

（2）隔离开关的瓷件表面要完好无损，开关的转动摩擦部分包括机构箱内部辅助开关触头必须檫净，并涂无酸性凡士林加以保护。

五、巡检内容1、检查开关的实际位置是否和运行位置相对应。

2、检查接地刀位置是否正确。

3、检查瓷瓶有无放电现象。

4、检查瓷瓶卫生是否清洁。

5、检查操作机构是否完好。

GW4型隔离开关的检修及常见故障的分析和处理摘要: 本文对变电检修工作过程中常遇到的GW4型隔离开关进行了检修分析，对该开关的本体、开关传动系统以及电动操动机构的常规检修进行了论述，分别指出了在本体检修、开关传动系统以及电动操动机构检修中经常遇见的故障，并对其故障发生原因进行了分析，给出了故障处理方法。

关键词: 隔离开关；检修；故障分析和处理一、引言GW4型隔离开关是目前电网使用较多的一种隔离开关，它具有结构简单、操作灵活、布置比较方便等特点。

由于隔离开关是高压电气装置中使用最广泛的开关电器，在电力电网中用量约为断路器用量的3~4倍，因此，隔离开关故障缺陷的发生比较频繁，其故障缺陷主要表现为导电接头发热、拒分、拒合、机械部件损坏、卡涩以及传动部件锈死等，所有这些故障都将会影响电网安全和供电企业可靠性指标的完成，因此，隔离开关是变电维护和检修的主要设备之一。

二、隔离开关的结构GW4型隔离开关是由三个独立的单相隔离开关组成的三相高压电气设备。

采用联动操作，主刀闸由电动（或手力）操动机构操动，接地刀闸由手力操动机构操动。

主刀闸与接地刀闸间设有防止误操作的机械闭锁装置，以及手力操动机构可配置有电磁锁和辅助开关，构成电气防止误操作连锁回路，以实现机械闭锁或电气连锁，达到防止误操作的目的。

GW4型隔离开关为户外双柱式隔离开关，由接线座装配、触头臂装配、触指臂装配、绝缘子、底座装配、轴承座装配、接地刀杆和接地开关底座、传动系统、操动机构等组成。

根据使用需要可在单侧或两侧安装接地刀闸，也可以不安装接地刀闸。

GW4型隔离开关外观图如下图所示：三、GW4型隔离开关常规检修1、GW4型隔离开关本体检修GW4型隔离开关本体常规检修主要包括支柱绝缘子检查、转动底座检修、左、右触头检修以及接线座检修等。

1.1 支柱绝缘子外观检查（1）检查绝缘子有无开裂或损坏，如有破损、裂纹，应予更换。

（2）检查铸铁法兰与绝缘子浇装处有无松动、开裂和脱落，若无开裂应更换。

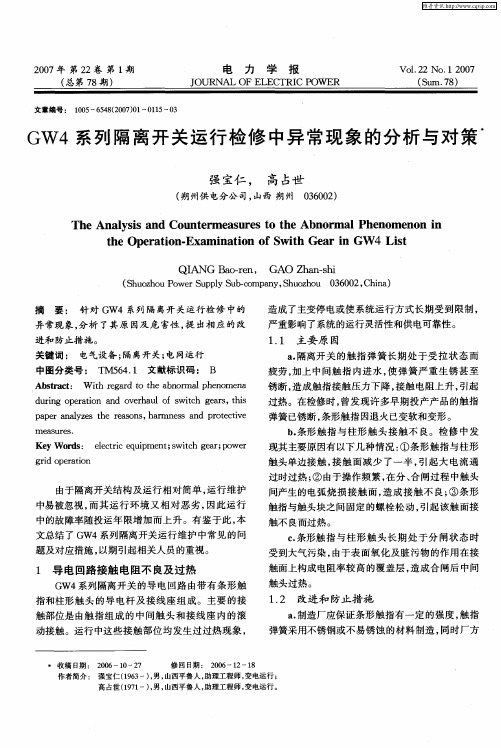

GW4系列隔离开关的常见缺陷分析及改进措施摘要GW4系列高压隔离开关是延安中大量使用、应用范围广泛的高压电器设备，同时它又是最不易受使用部门所重视的电器设备。

近几年运行中的户外式隔离开关出现的问题大幅上升，长期以来高压隔离开关故障频发而又得不到根本的解决，直接影响系统的供电可靠性和安全性。

本文从导电回路过热、瓷瓶断裂、传动系统的故障、锈蚀几个方面进行分析，并就缺陷的改进措施提出建议。

目录1 绪论 (1)2 常见缺陷及分析 (1)2.1导电回路过热 (1)2.2瓷瓶断裂 (2)2.3传动系统 (3)2.4锈蚀 (4)3 防范措施与改进建议 (4)3.1导电回路过热 (4)3.2瓷瓶断裂 (5)3.3传动系统 (5)3.4 锈蚀 (6)4 结论 (6)1 绪论GW4系列高压隔离开关是延安电网中大量使用、应用范围广泛的高压电器设备之一，GW4隔离开关由于其操作原理和结构较简单，通常没有严格的大修周期规定，按惯例一般随主设备大修而进行。

制造厂也往往将其作为与断路器配套的一种附加产品进行生产，对产品的设计、选材、加工工艺、组装调试和质量控制等均置于次要地位，因此和断路器相比，其性能和质量很难予以保证；随着近几年断路器的改造，主设备的大修周期在逐渐延长，因而运行中的户外式隔离开关出现的问题大幅上升，由于制造和使用双方均将高压隔离开关放在次要位置，所以长期以来高压隔离开关故障频发而又得不到根本的解决。

直接影响系统的供电可靠性和安全性。

通过对GW4型户外式隔离开关在运行及大修中出现的缺陷，发现的问题，说明应加大对户外式隔离开关的维护力度。

2 常见缺陷及分析GW4系列高压隔离开关通常有导电回路过热、瓷瓶断裂、传动系统的故障、锈蚀几个方面的缺陷，现将各类缺陷进行分析。

2.1导电回路过热GW4系列隔离开关的导电回路电阻由带有条形触指和柱形触头的导电杆及两副座组成。

主要的接触部位是由触指组成的中间触头和接线座内的滚动接触。

中间触头为“握手”式结构，其结构采用专利技术的触指刀口垫圈压紧技术，为高压力、自净式，触指接触压力长期保持不变，触指弹簧无电流通过，长期运行安全可靠。

不同电流规格产品的结构型式及底座、支柱绝缘子等部件相同，只是主导电回路稍有差别．
2．接地开关的结构
接地开关静触头固定在隔离开关的导电管上，动触头安装在底座上的接地闸刀铝管的端部。

3．隔离开关与接地开关的机械联锁
隔离开关与接地开关的机械联锁部分是通过联锁盘来实现的，当隔离开关在合闸位置时，接地开关转动轴的扇型联锁盘限制接地开关合闸。

当接地开关在合闸位置时，接地开关联锁盘插入隔离开关的扇型联锁盘，使隔离开关不能合闸。

4．操动机构的结构
隔离开关可配用CS14G型手动机构 (图5)或CJ5,CJ6型电动机构及CJ12A-G免维护型电动机构、接地开关可配用CS14G型手动机构，其操作手柄为水平旋转，转动角度为180°。

CJ5,CJ6型电动机构及CJ12A-G免维护型电动机构另见其说明书。

CS14G型手动机构见图5
五、外形及安装尺寸（CAD安装图请来电索取）
六、订货须知
订货时请写明：
(1) 产品型号及名称；
(2) 额定电压、额定电流、动热稳定电流；
(3) 接线端拉力；
(4) 户外绝缘子爬电距离；
(5) 接地开关类型(Ⅰ型、Ⅱ型、Ⅲ型)及接地方式(单接地、双接地)；
(6) 操动机构型号、辅助开关极数、带电磁锁还是挂装编码锁，电动机构电机电压及控制电压；
(7) GW4型的断口开距及长短触头。

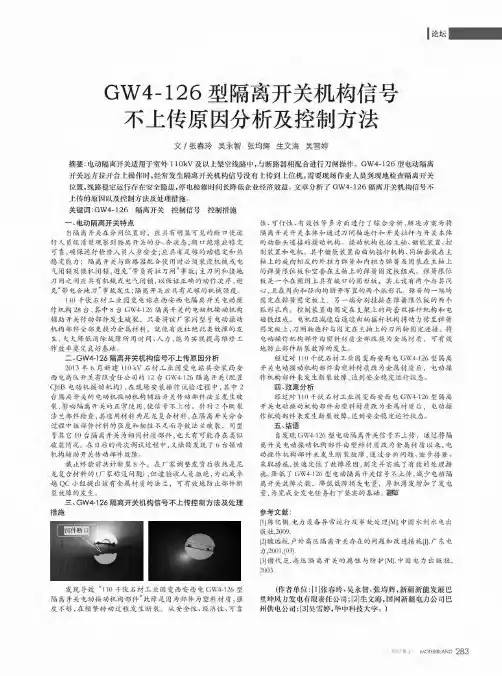

I论坛■G W4-126型隔离开关机构信号不上传原因分析及控制方法文/张春玲吴永智张均辉生文海吴雪婷摘要：电动隔离开关适用于室外110kV及以上架空线路中，与断路器相配合进行刀闸操作。

GW4-126型电动隔离开关远方拉开合上操作时，经常发生隔离开关机构信号没有上传到上位机，需要现场作业人员到现地检查隔离开关位置，线路稳定运行存在安全隐患，停电检修时间长降低企业经济效益。

文章分析了 GW4-126隔离开关机构信号不上传的原因以及控制方法及处理措施。

关键词:GW4-126隔离开关控制信号控制措施一、 电动隔离开关特点当隔离开关在分闸位置时，应具有明显可见的断口使运行人员能清楚观察到隔离开关的分、合状态；断口绝缘应稳定可靠，确保运行检修人员人身安全;应具有足够的动稳定和热稳定能力；隔离开关与断路器配合使用时必须装设机械或电气闭锁及微机闭锁，避免“带负荷拉刀闸”事故；主刀闸和接地刀闸之间应具有机械或电气闭锁，以保证正确的动作次序，避 免“带电合地刀”事故发生；隔离开关应具有足够的机械强度。

110千伏石材工业园变电站在西安西电隔离开关电动操作机构28台，其中8台G W4-126隔离开关的电动机操动机构辅助开关传动部件发生破裂，只要将该厂家同型号电动操动机构部件全部更换为金属材料，就能有效杜绝此类故障的发生，大大降低消除故障所用时间、人力，能为实现提高维修工作效率奠定良好基础。

二、GW4-126隔离开关机构信号不上传原因分析2013年6月新建110k V石材工业园变电站共安装西安西电高压开关有限责任公司的12台G W4-126隔离开关（配置 C J6B电动机操动机构），在现场安装操作试验过程中，其中2 台隔离开关的电动机操动机构辅助开关传动部件法兰发生破裂，影响隔离开关的正常使用，使信号不上传。

针对2个断裂法兰部件检查，其选用材料为尼龙复合材料，在隔离开关分合过程中该部件材料的强度和韧性不足而导致法兰破裂，同型 号其它10台隔离开关为相同材质部件，也大有可能存在类似破裂情况。
