高压隔离开关的检修管理(新
版)
Safety management is an important part of production management. Safety and production are in
the implementation process
高压隔离开关的检修管理(新版)
高压隔离开关是供高压线路在无载荷情况下进行换接以及对被检修的高压母线、断路器等电气设备与带电的高压线路进行电气隔离用的电气设备。高压隔离开关在电力系统中的运行数量很多，其质量优劣、运行维护好坏将直接影响到电力系统的安全运行。近年来，由隔离开关故障引起的事故频频发生，有些甚至引起了大面积停电。这些事故，有些是因为隔离开关本身的质量问题引起的，有些是由于缺乏合理、正确的检修维护引起的。因此，保证隔离开关良好的运行状态，进行合理的检修维护管理工作，成为隔离开关安全运行的重要保证。
1隔离开关的运行情况
有关资料显示，截至2003年底，江苏省电网投运的110kV及以上等级高压隔离开关有近16000台。目前徐州电网内运行的户外隔离开关多为GW4型和GW5型，近两年安装投运的隔离开关还有部分
GW16、GW17型及少量GW7型。以徐州供电公司变检工区管辖的29座110kV及以上电压等级的变电站为例，这些型号的35kV及以上户外隔离开关总数在1300台左右，多数是南京电瓷总厂、西安西电高压开关有限责任公司、沈阳高压开关有限公司、河南平高电气股份有限公司、江苏省如皋高压电器有限公司、天水长城开关厂、抚顺电瓷厂及Alstom公司的产品，其中20世纪八九十年代的产品占到了84％。
2常见缺陷及故障分析
在系统运行中隔离开关发生的缺陷和故障比较多，涉及到多方面的质量问题。对安全运行威胁最大的是瓷瓶断裂故障，其次是触头过热、运动卡滞、机构卡涩和分合闸不到位、瓷瓶闪络等。
a.瓷瓶断裂故障。2005年，徐州电网发生了2次瓷瓶断裂故障，一次是在运行操作中，一次是在施工接线过程中，断裂处均在瓷瓶和法兰的胶合处。瓷瓶断裂既与产品质量有关，也与隔离开关的整体质量及操作方法有关。瓷瓶在烧制过程中控制不当可能造成瓷件夹生、致密性不均以及水泥胶装不良的问题，加之质检手段不严，
造成个别质量低劣的瓷瓶被组装成产品后，投放到运行中对安全构成极大威胁。操作人员在分合隔离开关时操作方法不当、用力过猛也容易造成瓷瓶损坏。此外，2005年和2004年还发生了8节500kVSOPLT型刀闸支持瓷瓶开裂缺陷。
b.导电回路过热。运行中常常发生导电回路异常发热现象，多数是由于静触指压紧弹簧疲劳、特性变坏，静触指单边接触以及长期运行接触电阻增加而造成的。运行中由于静触指压紧弹簧长期受压缩，如果工作电流较大，温升超过允许值，就会使其弹性变差，恶性循环，最终造成烧损，这是造成触头发热的主要原因。此外，触头镀银层工艺差、易磨损露铜，接触面脏污，触头插入不够、螺栓锈蚀造成线夹接触面压力降低等也是造成发热的原因。
c.机构问题。机构问题表现为操作失灵，如拒动或分合闸不到位，往往发生在倒闸操作时，影响系统的安全运行。由于机构箱密封不好或锈蚀进水造成机构锈蚀严重，润滑干涸，操作阻力增大，在操作困难的同时，还会发生零部件损坏，如变速齿轮断裂，连杆扭弯等。
d.传动困难。隔离开关的传动系统锈蚀造成传动阻力大，甚至出现拒分拒合，如在运行中曾出现底座轴承锈死、无法操作的情况，这是由于传动部件的主轴铜套干涩、轴承脏污、黄油干涸造成的。
3常见缺陷及故障的防治
造成上述隔离开关缺陷或故障的原因，既有制造工艺、选材质量问题，也有些是由于检修维护不当所致。要保证隔离开关的安全运行，保证其初始质量是关键所在。
3.1加强选型工作
要广泛收集系统中运行的隔离开关运行情况，选用结构合理、设计优良、整体质量高的产品。
3.2进行技术改造
a.对瓷瓶断裂问题必须进行综合治理，首先要保证隔离开关的整体结构合理，其次还要加强对瓷瓶制造企业的选择，可以指定隔离开关生产企业使用质量优、信誉好的瓷瓶制造企业的产品。另外，可以开展无损探伤技术，定期对瓷瓶进行检测。运行人员要加强监视，特别是对瓷瓶胶合面的观察。在运行操作时要方法得当，如出
户外型的隔离开关，露天安装时应水平安装，使带有瓷裙的支持瓷瓶确实能起到防雨作用；户内型隔离开关，在垂直安装时，静触头在上方，带有套管地可以倾斜一定角度安装。一般情况下，静触头接电源，动触头接负荷，但安装在受电柜里的隔离开关，采用电缆进线时，则电源在动触头侧，这种接法俗称“倒进火”。隔离开关两侧与母线及电缆地连接应牢固，遇有铜，铝导体接触时，应采用铜铝过渡接头，以防电化腐蚀。 隔离开关的动静触头应对准，否则合闸时就会出现旁击现象，使合闸后动静触头接触面压力不均匀，造成接触不良。 隔离开关的操作机构，传动机械应调整好，使分合闸操作能正常进行，没有抗劲现象。还要满足三相同期的要求，即分合闸时三相动触头同时动作，不同期的偏差应小于3MM。此外，处于合闸位置时，动触头要有足够的切入深度，以保证接触面积符合要求，但又不允许合过头，要求动触头距静触头底座有3至 5MM 的空隙，否则合闸过猛时将敲碎静触头的支持瓷瓶。处于拉开位置时，动静触头间要有足够的拉开距离，以便有效地隔离带电部分，这个距离应不小于 160MM，或者动触头与静触头之间拉开角度不应小于65度。 艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。 如需进一步了解ABB断路器、施耐德断路器的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城https://www.doczj.com/doc/4d15883283.html,/
附件五： 黑龙江省电力有限公司 隔离开关状态检修导则 （试行） 黑龙江省电力有限公司 二〇〇九年四月
前言 按照国家电网公司和黑龙江省电力有限公司输变电设备状态检修管理规定，为规范和有效开展黑龙江省电力有限公司隔离开关状态检修工作，参照相关规程制订本导则。对于开展状态检修的单位及设备，执行本导则。 本导则由黑龙江省电力有限公司生产部提出、归口并负责解释。 本导则起草单位：黑龙江省电力有限公司黑龙江省电力科学研究院 本导则起草人：管国良、陈永辉、刘建军、刘勇军、王开成、陈海伦、金镇山、张大为、张宏伟、王欣、崔春、程学峰、李献群、孙李坚、张金昌、李双厚、费福亮、王昭滨、李建羽。 本导则自发布之日起实施。
隔离开关检修导则 1 范围 本导则适用于黑龙江省电力有限公司系统110（66）kV 及以上电压等级敞开式高压隔离开关，35kV及以下电压等级的隔离开关可参照执行 2 规范性引用文件 下列文件中的条款通过本导则的引用而成为本导则的条款。凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本导则，然而，鼓励根据本导则达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本导则。 国家电网公司交流高压隔离开关和接地开关技术标准 国家电网公司交流高压隔离开关检修规范 国家电网公司高压开关设备运行规范 国家电网公司输变电设备状态检修管理规定（试行） Q/GDW 168-2008 输变电设备状态检修试验规程 Q/GDW22-1002 输变电设备状态检修试验规程实施细则（试行）黑龙江省电力有限公司隔离开关状态评价导则（试行） 黑龙江省电力有限公司输变电设备状态检修管理规定实施细则（试行） 3 总则 3.1 状态检修实施原则
G W4隔离开关使用说明 书 -CAL-FENGHAI.-(YICAI)-Company One1
一、产品概述 型系列户外交流高压隔离开关适用于频率为50Hz，额定电压为的电力系统中，作为有电压无负荷时分合电路用。其中防污型的隔离开关可满足重污秽地区用户的要求，并可以有效的解决隔离开关在运行中出现的污闪问题。产品分不接地、单接地、双接地。 本系列隔离开关满足GB1985《交流高压隔离开关与接地开关》、IEC60129《交流隔离开关与接地开关》和IEC60694《高压开关设备和控制设备共用条款》等标准的相关要求。 二、使用环境 1. 海拔不超过1000米； 2. 周围空气温度不高于+40℃及不低于-10℃； 3. 空气相对温度不大于90%的户内场所（当温度为+25℃）； 4. 无导电性尘埃的环境中；无破坏金属和绝缘的腐蚀性气体的物体；无剧烈震动和冲击的地方；无燃烧与爆炸危险的环境中。 三、型号及定义 四、技术参数 五、结构简介 隔离开关本体 隔离开关均为双柱水平旋转式，由底架、支柱绝缘子、导电系统、接地开关（不接地除外）及传动系统组成： 1)底架：底架一端或两端焊有接地开关支座，备装接地开关。隔离开关有不接地、单接地及双接地三种形式；
2)支柱绝缘子：每级有两柱，按使用条件分为普通型与耐污型及高原型三种。支柱绝缘子下端固定在轴承座的转动板上，支柱绝缘子上端固定主导电部分。 3)导电系统：导电部分固定在支柱绝缘子的上端，主闸刀分成两半，接触部分在中间，接触部分触头合闸时圆柱形触头嵌入两排触指内，630A、1250A、1600A结构型式基本相同、仅导电杆截面及表面处理有所区别。 4)接地开关：产品所配装的接地刀组装于底座转动轴上，静触头装于主导电系统导电杆上，接地开关分Ⅰ型（单接地）与Ⅱ型（双接地）。 5)传动系统：配用CS系列机构。 六、外形及安装尺寸图
接触网隔离开关检修作业标准 一、适用范围 本标准规定了接触网隔离开关的检修周期、质量标准、准备工作、检修步骤、处理方法、注意事项、附件等内容。适用于朔黄铁路原平分公司接触网隔离开关的检修。 二、编制依据 《接触网安全工作规程》和《接触网运行检修规程》铁运[2007]69号文、铁道部经济规划研究院铁路工程施工技术指南TZ10208-2008、朔黄铁路发展有限责任公司企业标准。 三、准备工作 1.安全防护：计划申报、工作票签发与审核、预想会、停电作业、作业结束等工作及安全措施，执行朔黄铁路《接触网停电作业标准》；“V”型天窗作业时注意与相邻带电线路距离，并做好行车防护防护。 2.人员组织：操作人员2人。作业监护、行车防护、接挂地线、地面辅助人员由工作领导人在单次作业中进行安排。 3.工器具：力矩扳手、吊绳、砂布、钢丝刷、塞尺（规格为0.05mm×10mm）、锉刀、钢卷尺、开关钥匙、等位线、2500V兆欧表、隔离开关操作棒、安全用具、防护用具等。 4.材料：中性清洗剂、润滑脂、机油壶、金属垫片、防
锈漆、抹布及隔离开关必要的配件等。 5.技术资料：隔离开关安装图及使用说明书。 四、质量标准 1.隔离开关托架呈水平状态，支持绝缘子垂直；隔离开关应动作可靠、转动灵活，合闸时触头接触良好，引线和联结线的截面与开关的额定电流及所联结的接触网当量截面相适应，引线不得有接头。 2.隔离开关的触头接触面应平整、光洁无损伤，并涂电力复合脂。中间触头接触对称，上下差不大于5mm；触头接触紧密，用0.05*10mm塞尺检查，对于线接触应塞不进去；对于面接触宽度为50mm及以下者，塞入深度不大于4mm；接触宽度为60mm及以上者，塞入深度不大于6mm。 3.合闸后触头相对位置、备用行程、分闸状态时触头间净距或拉开角度符合产品技术规定。支持绝缘子垂直度允许偏差20；开关刀闸开闸时，开闸角度900，允许偏差值+10；开关刀闸合闸时，刀闸水平，两刀闸中心线吻合，允许偏差值5mm；操作杆与操作机构轴线一致，允许偏差值20。 4.隔离开关操作机构应完好无损并加锁，转动部分注润滑油，操作杆顺直无变形，操作时平稳正确无卡阻和冲击。 5.引线及电联结线应联结牢固接触良好，无破损和烧伤，示温片无变色。引线距接地体的距离应不小于330mm。引线的长度应保证当接触悬挂受温度变化偏移时有一定的
高压电工操作必须懂的基础知识
高压电工操作必须懂的基础知识 一、绝缘安全用具的检查与使用 1、什么叫绝缘安全用具？它包括几类?每类又有哪些？ 绝缘安全用具是指用来防止工作人员直接触电的用具。 绝缘安全用具分为基本绝缘安全用具和辅助绝缘安全用具两类。 基本绝缘安全用具；用具本身的绝缘足以抵御工作电压的用具。（可以接触带电体） 辅助绝缘安全用具；用具本身的绝缘不足以抵御工作电压的用具。（不可以接触带电体） 高压设备的基本绝缘安全用具有：绝缘杆、绝缘夹钳和高压验电器， 高压设备的辅助绝缘安全用具有：绝缘手套、绝缘靴、绝缘垫、绝缘台等。 2、绝缘杆、绝缘手套、绝缘靴使用前应作哪些检查？ 使用前的检查： (1)检查外观应清洁，无油垢，无灰尘。表面无裂纹、断裂、毛刺、划痕、孔洞及明显变形等。 (2)绝缘手套还应做充气试验，检验并确认其无泄漏现象。 (3)绝缘靴底无扎伤现象，底部花纹清晰明显，无磨平迹象。 (4)绝缘拉杆的连接部分应拧紧。 3、绝缘杆、绝缘手套、绝缘靴如何正确地使用？如何正确地保管？ 使用注意事项： (1)使用绝缘拉杆时，就配戴绝缘手套。同时手握部分应限制在允许范围内，不得超出防护罩或防护环。 (2)穿用绝缘靴要防止硬质尖锐物体将底部扎伤。 保管注意事项： (1)安全用具应存放在于燥、通风场所：
(2)绝缘拉杆应悬挂在支架上，不应与墙面接触或斜放； (3)绝缘手套应存放在密闭的橱内，应与其它工具、仪表分别存放； (4)绝缘靴应放在橱内，不准代替雨鞋使用，只限于在操作现场使用。 二、检修安全用具的检查与使用 1、什么叫检修安全用具？它包括哪几种？ 检修安全用具是指检修时应配置的保护人身安全和防止误入带电间隔以及防止误操作的安全用具。 检修安全用具除基本绝缘安全用具和辅助绝缘安全用外，还有临时接地线、标示牌、安全带、脚扣、临时遮栏等。 2、对验电器有哪些要求?使用前应做哪些检查？ (1)验电器必须是：电压等级合适，经试验合格，试验期限有效。 (2)验电器应无灰尘、油污、裂纹、断裂等现象。 (3)验电前和验电后应将验电器在带电的设备上测试，确认信号良好。 (4)验电器各连接部位应牢固。 (5)同时应对绝缘手套做检查(按相关内容进行检查)。 3、验电工作应由谁作？对验电工作有哪些要求？(主考老师任意指定一项设备的检修，应能正确地验电) 验电工作应有值班员来完成 验电实际操作及安全注意事项如下： (1)检修的电气设备停电后，在悬挂接线之前，必须用验电器检查有无电压； (2)应在施工或检修设备的进出线的各相分别进行； (3)高压验电必须戴绝缘手套； (4)联络用的断路器或隔离开关检修时，应其两侧验电； (5)线路的验电应逐相进行；
高压隔离开关 ―、高压隔离开关的用途室外型的液压隔离开关，包括甲极隔离开关及三极隔离开关， 常用做供电线路与用户分开的第一断路隔离开关，室内型的高压隔离开关往往与高压断路器串联连接，配套使用，用以保证停电的可靠性。 此外,在高压成套配电设备装置中，隔离开关往往用做电压互感器、避雷器、配电所用变压器及计量柜的高压控制电器。 二、高压隔离开关的结构常用的高压隔离开关有GN19-10、 GN19-10C两种型号。 相对应，类似的老产品有GN6-10.GN8-10两种型号。 以GN 6 - 10T型号为例，如图6 - 1所示，主要有下述部分：
（1）导电部分：由一条弯成直角的铜板构成静触头，其有孔的一端可通过螺钉和母线相连接，叫连接板，另一端较短，合闸时它与动力片（动触头）相接触。 两条铜板组成接触条（又称为动触头），可绕轴转动一定的角度，合闸时它吸合静触头。两条铜板之间有夹紧弹簧用以调蓄动、静触头间的接触压力，同时两条铜板流过相同方向的电流时，它们之间产生相互吸引的电动力，这就增大了接触压力,提高了运行可靠性。 在接触条两端安装有镀锌钢片(叫做磁锁)，它保证在流过短路故障电流时，磁锁磁化后产生相互吸引力，加强触头的接触压力，提高隔离开关的动、热稳定性。 （2）绝缘部分:动、静触头分别固定在支持瓷瓶或套管瓷瓶上。为了能够使动触头与金属接地的传动部分绝缘,采用了瓷质绝缘的传 动绝缘。 （3）传动部分:主轴、拐臂、拉杆绝缘子等。
（4）底座部分:由钢架构成。支持瓷瓶或套管瓷瓶以及传动主轴都固定在底座上。底座应接地。总之，隔离开关结构简单，无灭弧装置，处于断开位置时有明显的断开点，其分、合状态很直观。 三、高压隔离开关的型号及技术数据隔离开关的型号，如GN6 - 10T/400,由六部分组成。 从左至右:第一位，该设备的名称,G 代表隔离开关;第二位,设备的使用环境，W表示户外,N表示户内;第三位，设计序号，有6、8、 19等;第四位(横线后)，工作电压等级，以kV为单位，工作电压等级用数字表示； 第五位，其他特征,G表示改进型,T表示统一设计,D表示带接地刀闸，K表示快分式，C表示瓷套管出线;第六位，额定电流，以A为单位。 隔离开关在单线系统图中的图形符号有旧的和新的两种，常用高压隔离开关的主要技术数据见表6-l。 四、离压隔离开关的技术性能隔离开关没有灭弧装置，不可以带负荷进行操作。对于10kV的隔离开关，在正常情况下，它允许的操作范围是:
高压隔离开关规程 1 主题内容和适用范围 本标准规定了长潭水电厂110kV户外GW4-110型及10kV户内GN22-10型高压隔离开关的检修要求和工作规范。 本标准适用于长潭水电厂GW4-110、GWS22-10型高压隔离开关（以下简称隔离开关）。 2 引用标准 Q/001-127.02-2000高压开关状态检修导则 GW4-110型户外交流高压隔离开关安装使用说明书 GW5系列户外高压隔离开关安全使用说明书 GN22-10系列户外高压隔离开关安装使用说明书 GJ6型电动机操作机构安装使用说明书 3 技术数据 3.1 GW4-110DWⅡ型隔离开关技术数据 额定电压110KV 最高电压126KV 额定电流1250A 额定动稳定电流（峰值）100KA 4S额定热稳定电流（有效值）40KA 接线端额定静拉力735N 定额频率50HZ 1min工频耐受电压（有效值）对地185KV 1min工频耐受电压（有效值）断口210KV 雷电冲击耐受电压（峰值）对地450KV 雷电冲击耐受电压（峰值）断口520KV 产品单极重量≈240kg 接地形式双接地 支柱绝缘子爬距3050mm 3.2 GW5-110/630型隔离开关技术数据。 额定电压110KV 额定电流630A
极限通过电流（峰值）100KA 4S热稳定电流31.5KA 配用操作机构CJ6型电动操作机构 广东省长潭水电厂2002-03-18 批准2002-03-18实施 Q/155-1-02.14-2002 3.3 GN22-10CD/3150型隔离开关技术数据 额定电压10KV 最高工作电压11.5KV 额定电流3150A 动稳定电流125KA 4S热稳定电流50KA 4 检修周期 4.1 隔离开关必须结合有关串联设备进行检修。 4.2 状态检修，出现下列故障时必须停电大小修。 a.外观检查发现瓷瓶破损或裂纹，金属部件锈蚀或裂纹。 b.回路电阻超标 c.触头或接线座过热 d.传动机构卡涩、传动部件有缺陷或拉杆变形。 e.操作时出现拒分、拒合或分合不到位现象。 f.机械特性不满足技术条件要求。 g.开关流过较大短路电流后。 5 检修工艺及质量标准 5.1 GW4-110型隔离开关检修工艺及质量标准 5.1.1 安装和调试 本开关只适用于水平安装，安装前对产品进行全面检查，证实完全无损后方可安装。安装参照下列步骤：5.1.1.1 将单极隔离开关本体底座固定在水平的基础上，经调整使三相接地开关的转轴同一中心。 5.1.1.2 检查隔离开关中阀接触情况，单极应满足：中间触头在合闸时圆柱形触头与两排触指应同时接触，必要时调节交叉螺杆来达到；中间触头接触对称，上下差不大于5mm，合闸到终点，中间间隙调到 16-21mm，必要时在支柱根部用增减垫片来达到。但每处加垫厚度不宜大于3mm；主闸刀分—合位置转动90度，分合闸终点位置，定位螺钉与挡板的间隙调到1-3mm。
定义： 高压断路器：高压断路器它不仅可以切断或闭合高压电路中的空载电流和 负荷电流，而且当系统发生故障时通过继电器保护装置的作用，切断过负荷电流和短路电流，它具有相当完善的灭弧结构和足够的断流能力，可分为：油断路器（多油断路器、少油断路器）、六氟化硫断路器（SF6断路器）、真空断路器、压缩空气断路器等。 高压隔离开关：高压隔离开关是发电厂和变电站电气系统中重要的开关电器，需与高压断路器配套使用，其主要功能是：保证高压电器及装置在检修工作时的安全，起隔离电压的作用，不能用于切断、投入负荷电流和开断短路电流，仅可用于不产生强大电弧的某些切换操作，即是说它不具有灭弧功能；按安装地点不同分为，屋内式和屋外式，按绝缘支柱数目分为，单柱式，双柱式和三柱式，各电压等级都有可选设备。 高压负荷开关：高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。 区别： 1、高压负荷开关是可以带负荷分断的，有自灭弧功能，但它的开断容量很小很有限。 2、高压隔离开关一般是不能能带负荷分断的，结构上没有灭弧罩，也有能分断负荷的隔离开关，只是结构上与负荷开关不同，相对来说简单一些。 3、高压负荷开关和高压隔离开关，都可以形成明显断开点，大部分断路器不具隔离功能，也有少数断路器具隔离功能。 4、高压隔离开关不具备保护功能，高压负荷开关的保护一般是加熔断器保护，只有速断和过流 5、高压断路器的开断容量可以在制造过程中做的很高。主要是依靠加电流互感器配合二次设备来保护。可具有短路保护、过载保护、漏电保护等功能。

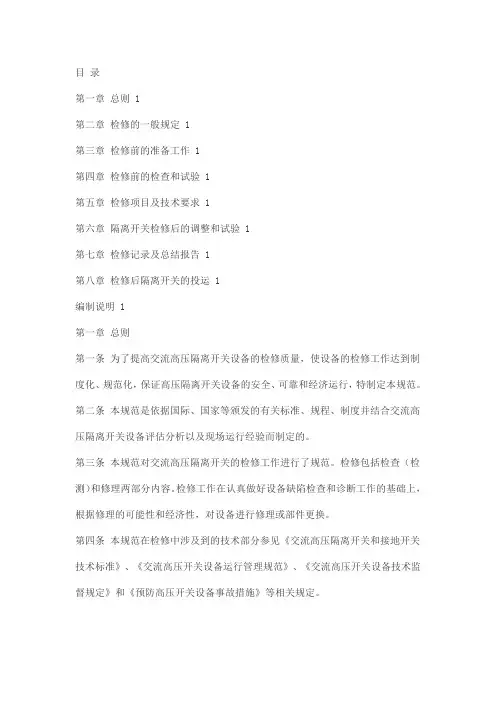

隔离刀闸检修规程 1目的 为了保证隔离开关的检修质量，确保隔离开关的安全运行制定本检修规程。 2范围 本检修规程适隔离开关的大修工作。 3概述及术语 3．1概述 隔离开关的检修工作内容有导电回路，绝缘部分，操动机构部分的检修，调整，测试于试验工作。 3．2术语 无 4人员资质和职责 4．1人员资质 参加工作人员必须是从事变电检修人员，且具备上岗资格。 4．2职责 4．2．1工作负责人 4．2．1．1负责本班开工前的安全措施，技术措施的检查与落实。 4．2．1．2负责组织，指挥本班作业人员按照分工在检修工作中安全作业，保证质量。 4．2．1．3负责检查现场情况，及时纠正违章行为。
4．2．2．工作人员 4．2．2．1认真执行《电业安全工作规程》和，《隔离开关检修工艺导则》的要求。 4．2．2．2严肃工艺纪律，完成负责人分配的任务，并对自己的检修质量负责。 5工艺和作业程序及标准 5．1本作业指导书执行《GN8型隔离开关检修工艺导则》要求。5．2作业程序 5．2．1根据运行情况确定检修重点项目； 5．2．2制定组织，技术，安全“三大措施”； 5．2．3备齐工具，材料备品备件及测试仪器； 5．2．4准备大修工序卡，说明书及有关材料； 5．2．5负责人办理工作票开工手续； 5．2．6检修人员按下列程序进行作业： 1擦去动触头油垢检查有无烧伤，变形，如有损坏应更换； 2检查各电气连接处应清洁无氧化，并涂以凡士林； 3检查各部件有无锈蚀并作防腐处理，清除各轴销污垢并注适量润滑油； 4拆下主拐臂及各部位轴承，清洗其污垢，检查磨损情况，并涂以润滑油，组装后应转动灵活； 5清扫检查瓷质部分不应有裂纹、破损，瓷瓶与法兰粘结；是否良好； 6将主连杆拆除检查机构有无磨损、卡涩现象；
高压断路器：高压断路器它不仅可以切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时通过继电器保护装置的作用，切断过负荷电流和短路电流，它具有相当完善的灭弧结构和足够的断流能力，可分为：油断路器（多油断路器、少油断路器）、六氟化硫断路器（SF6断路器）、真空断路器、压缩空气断路器等。 高压隔离开关：高压隔离开关是发电厂和变电站电气系统中重要的开关电器，需与高压断路器配套使用，其主要功能是：保证高压电器及装置在检修工作时的安全，起隔离电压的作用，不能用于切断、投入负荷电流和开断短路电流，仅可用于不产生强大电弧的某些切换操作，即是说它不具有灭弧功能；按安装地点不同分为，屋内式和屋外式，按绝缘支柱数目分为，单柱式，双柱式和三柱式，各电压等级都有可选设备。 高压负荷开关：高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。 区别： 1、高压负荷开关是可以带负荷分断的，有自灭弧功能，但它的开断容量很小很有限。 2、高压隔离开关一般是不能能带负荷分断的，结构上没有灭弧罩，也有能分断负荷的隔离开关，只是结构上与负荷开关不同，相对来说简单一些。 3、高压负荷开关和高压隔离开关，都可以形成明显断开点，大部分断路器
不具隔离功能，也有少数断路器具隔离功能。 4、高压隔离开关不具备保护功能，高压负荷开关的保护一般是加熔断器保护，只有速断和过流 5、高压断路器的开断容量可以在制造过程中做的很高。主要是依靠加电流互感器配合二次设备来保护。可具有短路保护、过载保护、漏电保护等功能。
电气设备检修规程
目录 第一篇旋转电机、调速励磁装置及电除尘装置 1 总则………………………………………………………………………………………… 2 汽轮同步发电机…………………………………………………………………………… 3 汽轮同步发电机励磁装置………………………………………………………………… 4 同步电动机………………………………………………………………………………… 5 三相异步电动机…………………………………………………………………………… 6 防爆型电动机……………………………………………………………………………… 7 高压三相异步电动机……………………………………………………………………… 8 电除尘装置………………………………………………………………………………… 9 交流变频调速器…………………………………………………………………………… 10 直流电动机……………………………………………………………………………… 11 电动机定子线圈的检修………………………………………………………………… 第二篇变压器、互感器 1 总则………………………………………………………………………………………… 2 油浸式电力变压器（消弧线圈）………………………………………………………… 3 干式电力变压器…………………………………………………………………………… 4 100%电抗防爆电脱盐变压器…………………………………………………………… 5 感应调压变压器…………………………………………………………………………… 6 6～110kV电压互感器和电流互感器……………………………………………………… 第三篇高压开关 1 总则………………………………………………………………………………………… 2 KHB一l0、12、25C六氟化硫断路器…………………………………………………… 3 AKTC型磁吹空气断路器…………………………………………………………………… 4 高压真空断路器……………………………………………………………………………… 5 高压负荷开关………………………………………………………………………………
隔离开关是高压开关电器中使用最多的一种电器，顾名思义，是在电路中起隔离作用。它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。刀闸的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。 隔离开关（disconnector），即在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。 隔离开关（俗称“刀闸”），一般指的是高压隔离开关，即额定电压在1kV 及其以上的隔离开关，通常简称为隔离开关，是高压开关电器中使用最多的一种电器，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。隔离开关用于各级电压，用作改变电路连接或使线路或设备与电源隔离，它没有断流能力，只能先用其它设备将线路断开后再操作。一般带有防止开关带负荷时误操作的联锁装置，有时需要销子来防止在大的故障的磁力作用下断开开关。 艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。 如需进一步了解隔离开关的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城https://www.doczj.com/doc/4d15883283.html,/
GW4A-126/GW22B-126/JW10-102型隔离开关作业指导书 南通送变电工程有限公司 二零零九年七月
审批：日期： 审核：日期： 编制：日期：
1 适用范围 (4) 2 引用文件 (4) 3人员要求 (4) 4危险点分析与预控措施 (5) 5工器具及耗材准备 (6) 6 作业流程图 (8) 7安装工序及技术要求： (9)
GW4A-126/GW22B-126/JW10-102型隔离开关安装调试 1 适用范围 本作业指导书适用于GW4A-126/GW22B-126/JW10-102型隔离开关安装调试 2 引用文件 DL 408—1991 电业安全工作规程（发电厂和变电所电气部分） DL 5009.3—1997 电力建设安全工作规程（变电所部分） GBJ 147—1990 电气装置安装工程:高压电器施工及验收规范 电安生[1994]227号电业安全工作规程（热力和机械） DL/T 596—1996 电力设备预防性试验规程 扬州北辰电气设备有限公司隔离开关安装和维护说明手册 GBJ 147—1990 电气装置安装工程:高压电器施工及验收规范 3人员要求 3.1工作负责人应是具有相关工作经验，熟悉设备情况、熟悉工作班人员工作能力和《电业安全工作规程》，经工区（所、公司）生产领导书面批准的人员。 3.2现场工作人员的身体状况、精神状态良好。所有作业人员必须具备必要的电气知识，基本掌握本专业作业技能及《电业安全工作规程》的相关知识，并经《电业安全工作规程》考试合格。 3.3作业辅助人员（外来）必须经负责施教的人员，对其进行安全措施、作业范围、安全注意事项等方面施教后方可参加工作。 3.4特殊工种（吊车司机及起重指挥人员、电焊工）必须持有效证件上岗。 3.5新参加电气工作的人员、实习人员和临时参加劳动的人员(管理人员、临时工等) ，应经过安全知识教育后，方可下现场参加指定的工作，并且不得单独工作。 3.6外单位承担或外来人员参与公司系统电气工作的工作人员应熟悉本规程、并经考试合格，方可参加工作。工作前，设备运行管理单位应告知现场电气设备接线情况、危险点和安全注意事项。 3.7工作负责人（监护人）安全责任： 3.7.1正确安全地组织工作；
一、概述： GW5-35GW(D)系列完善化型户外交流高压隔离开关系双柱式三相交流50Hz户外高压开关设备，额定电流：630A、1250A、1600A、2000A、2500A，供在有电压无负载时分、合电路之用，以及对被检修的高压母线、短路器等电器设备与带电的高压线路进行电器隔离之用。隔离开关分为一般型、防污型和特殊型三种：快分型产品与JW1型接地短路器联合使用，可代替终端变压器高压侧的断路器；防污型产品瓷瓶爬电比距为2.5厘米/千伏；特殊型产品分为倒装、侧装和倾斜25°三种安装方式。附装接地开关分单接地，双接地两种。接地开关按承受的短路电流能力又分ⅠⅡⅢ型。 二、使用条件： + 海拔：不超过3000m；+ 周围空气温度：上限40℃，下限-25℃；+ 风速不超过35m/s；+ 地震烈度不超过8度；+ 污秽等级不超过III级；+ 覆冰厚度不大于10mm；+ 安装场所应无易燃、易爆危险、无化学腐蚀及剧烈振动。
GW5系列隔离开关性能可靠、结构简单、安装方式灵活、维修容易、适用范围广，通用性系列性强。如配用传动箱分合闸操作更为灵活轻便、准确可靠；当附装电磁锁时，可有效地实现隔离开关、接地开关与断路器之间的电气联锁，以防误操作。 GW5一35型户外隔离开关是由三个独立的单极隔离开关组成的三相高压电器，又是派生其它结构的基本单元，以下称为普通型隔离开关。 GW5一35D型户外隔离开关是在普通型隔离开关上增设接地刀而成的，其中分单接地、双接地两种，以下称为接地型隔离开关。 GW5一35DW型户外隔离开关、是在普通型(接地型)隔离开关的基础上将普通型棒式柱绝缘子改成防污型棒式支柱绝缘子而成，适用于污秽地区。 1．隔离开关结构 单极隔离开关是由二个棒式支柱绝缘子分别固定在同一个底座上，交角为50°，呈″V″型结构，外形结构见。 每组隔离开关由三个独立的单极组成，每个单极是由底座，绝缘支柱及导电部分组成。 每极有两个绝缘支柱分别固定在底座两端的承座上、以伞型齿轮连结，伞型齿轮可沿轴上下移动，以调节两齿轮的齿合状况。 每个绝缘支柱可以水平旋转，转角为90°，绝缘支柱上装有导电带接线座、25°紫铜压板、左、右触头导电管，导电带接线座和25°紫铜压板通过4个M10六角螺栓将导电管压紧（紧固力矩为7-10 N·m,不允许超过10 N·m），左、右触头通过导电管在两个绝缘支柱中间接触。 主回路导电结构为铜管式软连接结构，中间触头为“握手”式结构，其结构采用专利技术的触指刀口垫圈压紧技术，为高压力、自净式，触指接触压力长期保持不变，触指弹簧无电流通过，长期运行安全可靠。 不同电流规格产品的结构型式及底座、支柱绝缘子等部件相同，只是主导电回路稍有差别．2．接地开关的结构 接地开关静触头固定在隔离开关的接线座上，动触头安装在底座上的接地闸刀铝管的端部。 3．隔离开关与接地开关的机械联锁 90°传动的隔离开关与接地开关的机械联锁部分是通过CS17型手动机构上的联锁盘来实现的。 180°传动的隔离开关与接地开关的机械联锁部分是通过传动箱的联锁来实现的。 4．手动机构的结构 本系列隔离开关配用CS17（90°传动）和CS17-G（180°传动）两种手动机构。 CS17型手动机构(见图6)分为不接地、单接地、双接地三种。其操作手柄为水平旋转，转动角度
高压隔离开关维护检修规程 6.1检修周期和项目 6.1.1检修周期 每1～3年检修1次。如遇特殊情况安排临时检修。 6.1.2检修项目 6.1.2.1清扫灰尘、污物； 6.1.2.2检查修理瓷质部分； 6.1.2.3检修接触部分； 6.1.2.4检修操作和传动机构； 6.1.2.5检修各种附件； 6.1.2.6金属构架除锈防腐； 6.1.2.7检修后的调整试验。 6.2检修质量标准 6.2.1清扫各部灰尘、污物，使其清洁无杂物； 6.2.2检修各支持、传动瓷件，应完整无裂纹，无放电痕迹，瓷铁粘合牢固。． 6.2.3检修隔离开关的接触部分，应符合下列标准： a. 以0.05mm*10mm塞尺检查；对于线接触应塞不进去，对于面接触，其塞入深度；在接触面宽度为56mm及以下时，不应超过4mm，接触面宽度为63mm及以上时，不应超过6mm；
触头间两侧的压力应均匀；调节固定座的位置，使动触头刀片刚好插入刀口，动触片插入静触座的深度不应小于刀片宽度的90％，动触片与动触头固定的底部要保持4～6mm的间隙； b. 接触表面应平整、光洁，无氧化膜，并涂1层导电膏或中性凡士林，载流部分的可挠连接不得有折损、锈蚀、凹陷等缺陷；刀口的压簧应无失效、锈蚀现象。 c. 隔离开关的各支柱绝缘子的连接应牢固，触头相互对准，接触良好。 6.2.4检修后的传动装置应满足下列要求： a.隔离开关的操作杆及保护环应完好；拉杆应校直，其与带电部分的距离应符合规定，当不符合时允许弯曲，但应弯成与原拉杆平行； b.定位螺钉应调整适当，并加以固定，防止转动装置拐臂越过死点； c.所有转动部分应涂以适合当地气候条件的润滑油脂； d.接地刀刃转轴上的扭力弹簧，应调整至操作力矩最小，并打入圆锥销加以固定；其操作把手应涂以黑色油漆； e.延长轴、轴承、联轴器、中间轴轴承及拐臂等传动部件，其位置应正确，固定牢靠，传动齿轮咬合准确，操作轻便灵活。 6.2.5检修后整组隔离开关应符合下列标准要求：
高、低压柜知识问答 1. 什么是TT 、IN 、IT 系统？ 答：TT 方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称TT 系统。TN 方式是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用TN 表示。IT 方式是电源侧没有工作接地，或经过高阻抗接地。负载侧电气设备进行接地保护的保护系统。 2. 我国电网的标准频率是多少？ 答：为50Hz，又叫工频。 3. 电力负荷的分级？ 答：一级负荷：中断将造成人身伤亡者；或政治、经济上将造成重大损者。二级负荷：二级负荷为中断供电将在政治、经济上造成较大损失者，三级负荷：三级负荷为一般的电力负荷。 4. 什么是电弧? 答：电弧是电气设备运行中产生的一种物理现象,其特点是光亮很强温度很高。 5. 什么是变电所？ 答：是担负着从电力系统接受电能，经过变压（升压或降压），然后再配电的任务的供电枢纽。 6. 什么是相电压、相电流？线电压、线电流？ 答：在三相四线电路中相线与中线的电压为相电压；任意两相线间的电压为线电压；线电压是相电压的√3倍。流过各相负载的电流为
相电流；流过相线中的电流为线电流。 7. 在电力系统中主要作用是什么？ 答：主要作用是变换电压，以利于功率的传输。在同一段线路上,传送相同的功率, 电压经升压变压器升压后，线路传输的电流减小,可以减少线路损耗，提高送电经济性，达到远距离送电的目的，而降压则能满足各级使用电压的用户需要。 8. 变压器各主要参数是什么？ 答：（1 ）额定电压；（2 ）额定电流；（3 ）额定容量；（4 ）空载电流；（5 ）空载损耗；（6 ）短路损耗；（7 ）阻抗电压；（8 ）绕组连接图、相量图及连接组标号。 9. 什么叫短路电流的热效应？ 答：在电路发生短路时，极大的短路电流将使导体温度迅速升高，称之为短路电流的热效应。 10. 什么叫涡流？涡流的产生有哪些害处？ 答：当交流电流通过导线时，在导线周围会产生交变的磁场。交变磁场中的整块导体的内部会产生感应电流，由于这种感应电流在整块导体内部自成闭合回路，很像水的旋涡，所以称作涡流。涡流不但会白白损耗电能，使用电设备效率降低，而且会造成用电器（如变压器铁芯）发热，严重时将影响设备正常运行。 11. 二次回路的定义和分类是什么？ 答：二次回路用于监视测量仪表，控制操作信号，继电器和自动装置的全部低压回路均称二次回路，二次回路依电源及用途可分为：
一、隔离开关的发展现状及存在的问题 高压隔离开关是电力系统中使用量最大、应用范围最广的高压电器设备。但是，由于高压隔离开关的主要功能是起隔离作用，不开合负载电流和故障电流，长期处于合闸状态而较少进行操作，而且其结构相对简单、易于制造，因此隔离开关又是最不受制造和使用部门重视的电器设备。制造厂往往将高压隔离开关作为与断路器配套的一种附加产品进行生产，对产品的设计、选材、加工工艺、组装调试和质量控制等均置于次要地位，因此和断路器相比，其性能和质量很难予以保证；运行部门在高压开关专业管理工作中也忽略了对高压隔离开关的管理，尤其是检修管理，检修维护处于自由状态，没有统一的和法定的检修规程，普遍存在长期失修的现象，尤其是母线隔离开关基本不检修。运行中高压隔离开关实际上处于“不坏不修、坏了才修、修了又坏”的状态。由于制造和使用双方均将高压隔离开关放在次要位置，所以长期以来高压隔离开关故障频发而又得不到根本的解决。 （一）设计问题 我国高压隔离开关制造厂家或在设计过程中或模拟计算能力不足，或对隔离开关没有像断路器给予足够的重视，设计中出现过约束现象。有一些隔离开关是仿国外的产品，其中许多进口产品的设计要求较高的工艺标准，而当加工工艺不满足设计要求或加工分散性较大时，隔离开关故障自然也就会产生。 （二）绝缘子断裂问题 根据故障统计，绝缘子断裂事故多发生在220kV隔离开关上，且主要集中在GW6、GW7、GW4产品上。造成高压隔离开关支持绝缘子和传动绝缘子折断或裂纹的主要原因如下： 1．绝缘子质量问题，是造成绝缘子折断的直接原因。 2．绝缘子老化也是造成其断裂的原因之一。 3．产品结构设计不合理，尤其是选用的绝缘子抗弯和抗扭强度裕度不足以及转动和传动部位设计不当是导致绝缘子断裂的主要原因之一。 4．安装质量是影响高压隔离开关操作可靠性的关键环节，也是影响绝缘子使用安全的重要因素。
高压隔离开关选型指南 本资料高压隔离开关使用于交流50Hz，额定工作电压6~66kV，额定工作电流200~3150A等电力系统中，作为有电压无负荷情况下的分断、闭合电源的开关设备使用。型号说明如下图： 图（1）隔离开关型号意义 选型须知： 一、适用工作条件： （1）环境温度-40~40℃。 （2）海拔高度不超过1000m（改进型可在3000m以内）。 （3）风速不大于35m/s，地震烈度不超过8度。 （4）无燃烧和爆炸危险，无剧烈振动和冲击，无严重腐蚀金属
和绝缘材料的化学物质的场所。 （5）防污式开关允许在潮湿多雾、污秽和多雷场所使用。 二、主要技术特征 （1）型号 （2）额定工作电压(kV) （3）最高工作电压（kV） (4)额定工作电流(A) （5）极限通过电流（kA）:1、有效值；2、峰值。 （6）热稳定电流（kA）:1、5s内；2、10s内。 （7）泄漏比距（cm/kV）。 （8）单极质量（kg）。 注：操作机构分手动操作机构和电动操作机构，选型时需根据客户需要与隔离开关配套使用。工频耐压和雷击耐压参考6、10、35kV 电压等级参数要求。
参照规范： 高压输变电设备的绝缘配合 绝缘材料电气强度试验方法第1部分：工频下试验 GB1985 高压交流隔离开关和接地开关 GB3309 高压开关设备常温下的机械试验 GB4208 外壳防护等级（IP代码） GB7354 局部放电测量 GB/T156 标准电压 GB/电工名词术语基本术语 GB/电工名词术语高压开关术语 GB/T5273 变压器、高压电器和套管的接线端子 GB/T5582高压电气设备外绝缘污秽等级 GB/T8287 标称电压高于1000V系统用户内和互外支柱绝缘子GB/T11022高压开关设备和控制设备标准的共用技术要求 DL/T486 交流高压隔离开关和接地开关订货技术条件 DL/593高压开关设备和控制设备标准的共用技术要求
隔离开关维护保养规范
1.检查与准备 1.1根据维护保养需要下达ERP工单后开始相关工作。 1.2上报调度人员并填写PPS维检修作业计划，经同意后开展相关工作。 1.3按照DL408-91《电业安全工作规程》做好安全措施。 1.4 工器具及备品备件 序号名称数量备注一工器具 1电工常用成套工具1套 2梅花扳手根据需要 3活扳手根据需要 4机油壶根据需要 5细锉根据需要 6手锤根据需要 二材料 1机油、汽油根据需要 2砂纸根据需要 3导电膏根据需要 4擦布根据需要 三安全防护器具 1 绝缘操作杆根据需要 2 高压验电器根据需要 3 绝缘手套、绝缘靴根据需要 2.操作 2.1日常维护保养 2.1.1 检查触头及引线接触良好，无虚接过热变色现象
2.1.2 检查瓷套是否清洁，有无破损、裂纹及放电痕迹，绝缘子胶合处有无脱落迹象 2.1.3 查看操作机构和传动机构有午休时卡涩，销子连杆有无变形或脱落现象 2.1.4 冬季检查绝缘子及传动机构有无积雪结冰现象；有风天气查看有无搭挂杂
物，要及时清理 2.2 年度维护保养 2.2.1 应按预防性试验要求开展预防性试验。 2.2.2 检查及清扫瓷件表面，紧固各部螺丝，处理锈蚀部件 2.2.3 消除运行中发现的一般性缺陷 2.2.4 对操动机构进行试验应灵活可靠 2.2.5 检查接地引下线是否良好 3.操作后的检查 检查项目检查地点检查标准检查方法操动机构设备分合操作灵活、可靠，动作准确手动、目测连接部分设备连接紧固、外观完好、接线正确目测、手动 开关本体设备表体清洁，无损伤，各部件完好， 符合运行要求目测、手动 遗留物品现场工器具全部收拢并清点完备，清 洁作业面卫生目测、手动 4.风险提示 序号存在风险导致后果降低风险措施 1 触电人身伤害对检修设备做好安全措施；与带电设备保持 安全距离；工作设专人监护；避免误登误入 带电间隔 2 机械伤害人员伤害劳保穿戴整齐，使用专业工具进行维护
隔离开关 隔离开关主要用于隔离电路。分段状态下有明显的断口，导电系统在合闸状态下能通过正常工作电流和故障短路电流。 隔离开关无灭弧装置，既能切断负载电流，又能切断短路电流。但是，隔离开关必须是动态和稳定的。 隔离开关的主要功能如下： （1）设备检修时，用隔离开关将带电部分和非带电部分隔离，造成明显的断开点。逆向维修设备的力系是隔离的，以确保人员和设备的安全。 （2）隔离开关与断路器配合切换操作，改变操作方式。 （3）用于切断小电流回路和旁路（回路）电流。 （4）隔离开关用于闭合500kV小电流回路的旁路（回路）电流。但必须在计算满足隔离开关条件和有关调度规定后才能进行。 隔离开关牌子推荐 民熔电气 1.1结构形式 1.1.1隔离开关的分类
M0级隔离开关：机械寿命1000个工作循环，适用于输配电系统，满足一般要求。 M1级隔离开关：具有3000-5000个操作循环，以延长隔离开关的 机械寿命。主要用于隔离开关与同级断路器联动操作的场合。 M2级隔离开关：机械寿命10000个操作循环，主要用于隔离开关 与同级断路器联动操作的场合。隔离开关分类 见表1.1 表1.1隔离开关分类 户内隔离开关:通常是35kV及以下的电压等级,GN系列为主要代表。如图1.1所示。
图1.1户内隔离开关结构 (GN2-10)户外型隔离开关是以35kV及以上电压等级，三相可实现单极独立安装,单相或三相同步操作形式。按其绝缘支柱的不同可分为单柱式、双柱式和三柱式。 如图1 .2所示。
图1.2户外隔离开关结构 1.1.2隔离开关的结构隔离开关都是有开端元件、支持绝缘件、传动元件、基座及操作机构五个基本部分组成，其方框图如图1.3所示，示意图如图1.4。 图1.3隔离开关组成方框图
