真空皮带脱水机使用说明书范文

一、设备说明1脱水带这是一条连接真空盘与脱水皮带上平台过滤表面的连接橡胶带。

在过滤过程中，脱水带支撑并携带滤布沿真空脱水机的托架移动。

脱水带上的排水孔何凹槽为滤布提供水压和气流。

脱水带两侧的安全极限开关在严重纠偏不当时会断开过滤器的电源。

2辊筒一个辊筒牵引脱水带移动，两个辊筒在真空脱水机的两侧分别对脱水带进行纠偏。

驱动滚筒牵引脱水带绕真空盘在装置内循环运动，从动辊筒通过在辊筒轴承两侧张紧使脱水带张紧。

3过滤器驱动脱水带的速度决定了滤饼的厚度和过滤的比率。

脱水带的速度是由控制面板上的可变频率驱动（VFD）来控制的。

4托架部件托架装置是用来沿真空脱水机的顶部支撑脱水带的。

它装有液体润滑系统以减少脱水带与滑动块之间的摩擦。

5滤布支撑辊与脱水带支撑辊滤布支撑辊与脱水带支撑辊支撑滤布和脱水带返回真空脱水机的进料口。

6滤布纠偏装置本装置是用来将滤布控制在真空脱水机的中心位置。

7脱水带止推辊装置脱水带两侧的止推辊装置是用来脱水带过度的错位和向一侧倾移。

8真空盘装置真空盘装置处于脱水带的下面，在过滤过程中用来将液体吸过滤布和脱水皮带。

过滤过程中收集的滤液被排到气液分离器中。

真空盘配备有一个升降装置，这使得可以将真空盘降低对其进行维护。

真空盘还装有一套液体润滑系统，以减少磨损后的真空带与真空盘装置间的拉力。

9滤布在脱水过程中将固体、液体物质分离。

它将滤饼从脱水带带到出料辊处，滤饼在出料辊处与滤布分离进入漏斗。

10滤布张紧装置本装置用于在过滤过程中维持滤布的张紧程度。

它由重力进行操作。

11给料箱装置将料浆分送到脱水带上。

12蒸汽罩当料浆从给料箱进入真空脱水机中时，蒸汽罩装置将有害气体从料浆中去除。

13滤饼清洗箱用来将清洗用水（或其他清洗用液体）分布到脱水带上来清洗滤饼。

14耐磨带装置耐磨带装置防止脱水带在真空盘处的磨损。

这些耐磨带位于真空盘与脱水带之间。

它们也装有张紧装置以调整张力。

15气液分离器气液分离器将水从料浆中分离出来，从而在真空脱水机中形成滤饼。

带式脱水机操作规程范本一、操作前准备1. 检查带式脱水机的机械部分是否完好无损，特别是传动部分和电动机是否正常运转。

2. 检查带式脱水机的供电是否正常，并确保安全接地。

3. 检查带式脱水机的润滑油、润滑脂等润滑部件是否充足。

4. 准备好所需要使用的工具和备用零件，以备不时之需。

二、操作过程1. 将待脱水物料均匀地放置在带式脱水机的进料端。

2. 打开带式脱水机的进料调节阀，调整进料的流量和速度，以保证最佳的脱水效果。

3. 打开带式脱水机的电源开关，启动机器。

4. 观察带式脱水机的运行情况，确保其正常工作。

5. 定期检查带式脱水机的滤带是否干净，如有积尘或杂物应及时清理。

6. 定期检查带式脱水机的滤带是否破损，如有破损应及时更换。

7. 如发现带式脱水机有异常情况，如噪音过大、振动过大等，应立即停机检查，并排除故障。

8. 定期对带式脱水机进行维护保养，包括清洗和润滑等工作。

9. 当脱水工作完成后，关闭带式脱水机的电源开关，停止机器运转。

三、安全操作1. 操作带式脱水机时应穿戴好安全装备，如安全帽、防护眼镜、防护手套等。

2. 注意操作带式脱水机时的姿势，不要过度弯曲腰背，以免造成身体的损伤。

3. 在清洗和维护带式脱水机时，应先切断电源并拔掉插头，确保安全。

4. 在带式脱水机运行时，不得随意触摸机器内部的旋转部件，以免发生意外。

5. 禁止在带式脱水机周围堆放杂物，以免影响正常运行并发生危险。

6. 带式脱水机的电源应连接到专用插座，不得与其他电器共用一个插座。

7. 如发生带式脱水机异常情况或故障，应立即停机检查，并请经验丰富的维修人员进行维修。

四、应急措施1. 如带式脱水机发生异常情况，如噪音、烟雾等，应立即切断电源，并采取相应的安全措施，确保人身安全。

2. 如发生火灾等紧急情况，应迅速用灭火器进行灭火，或及时报警求助。

3. 在使用带式脱水机时，如发生人员受伤事故，应第一时间报告相关负责人，并及时进行急救和治疗。

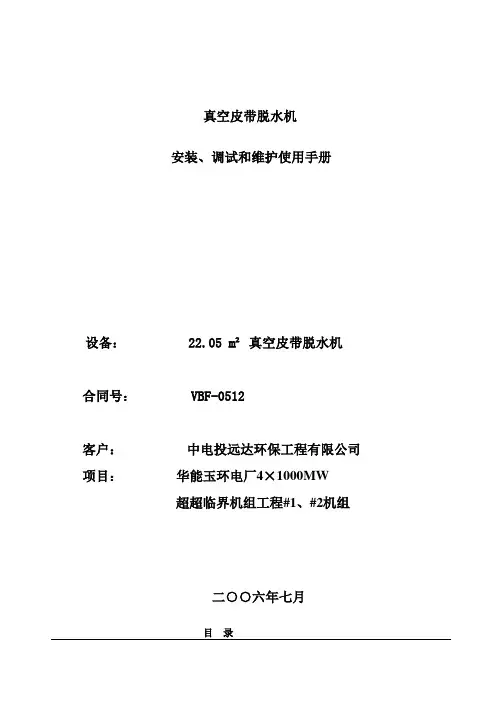

真空深井降水（深层）施工技术真空皮带脱水机安装、调试和维护使用手册设备：22.05 m²真空皮带脱水机合同号：VBF-0512客户：中电投远达环保工程有限公司项目：华能玉环电厂4×1000MW超超临界机组工程#1、#2机组二○○六年七月目录真空深井降水（深层）施工技术1 引言32 技术参数43 真空皮带脱水机描述64 真空皮带脱水机的现场安装95 调试前的检查126 真空皮带脱水机的启动127 真空系统的启动138 真空系统的关闭139 正常运行1310 紧急措施1411 非正常操作1412 运行检查1613 安全设备1814 管道1815 真空皮带脱水机辅助设备1816 维护说明2017滤布纠偏装置2218 润滑2519 附表29真空深井降水（深层）施工技术1 引言1.1 概述本手册适用于中电投远达环保工程有限公司订购的22.02m2的真空皮带脱水机。

本手册是真空皮带脱水机发货的一部分。

只有严格执行操作手册的规定才能确保本机器的操作的顺利运行，考虑到操作者易于使用，故负责搬运、安装和操作的人员在各个环节都应认真阅读、理解并遵守本操作手册中的内容。

对于没有遵守“操作手册”而导致的任何损坏或故障，我们不负任何责任。

这里描述的真空皮带脱水机是在本操作手册即将印刷之前，使用最新技术加工出来的。

出于未来技术发展的考虑，在保证必要性能的前提下，我们保留对个别组件和附件的修改以提高效率和安全的权利。

本“操作手册”的版权归ROYMEC TECHNOLOGIES(PTY) LTD和上海克莱德贝尔格曼机械有限公司所有。

对本手册全部或部分以任何形式的变更、复制或分发都必须经本公司许可。

1.2 安全注意事项真空皮带脱水机按照最新技术制造并测试，是经过安全检测后而出厂的，任何影响其安全性能的非正式改动都是不允许的，这一点同样适用于为防止意外触碰而设置的安装防护物等情况。

操作者应为了下述目的，确保安装、操作、保管和维修人员已经读过这些操作手册并理解和完全遵守规定：---避免使用者和旁人的生命及四肢危险。

固定室带式真空过滤机皮带自动纠偏装置使用说明书目录一、概述 (3)二、型号技术参数 (4)三、原理及特点 (5)四、安装 (9)五、调试 (11)六、操作前检查 (12)七、维护 (12)八、故障处理 (14)真空过滤机皮带自动纠偏装置使用说明书一、概述公司在引进、吸收、消化国外同类产品技术的基础上，进行改进而研发出来的一种新型、先进、高效、节能、安全、稳定、可靠、可以连续运行的真空过滤机皮带自动纠偏装置，并获得国家专利证书。

它是通过调节从动棍，从而保证皮带两侧的紧力动态平衡，实现皮带自动纠偏。

目前，真空过滤机被广泛用于固液分离，如脱硫系统中石膏浆液的二级脱水，化肥生产中的化肥脱水等行业的固液分离。

在真空过滤机脱水工作过程中，真空过滤机的皮带经常会跑偏，真空过滤机皮带跑偏后，将直接影响真空过滤机抽真空，过滤机抽不到真空，浆液中的水就不能被过滤，皮带跑偏将直接影响真空过滤机的正常工作。

现在真空过滤机皮带跑偏，都是通过人工手动调节。

但是人工手动调节有很多缺点。

首先，工作难度大，必须专业人士才可以调节，不然真空过滤机皮带两边跑，真空过滤机皮带不在正中位置跑。

其次，自动化程度低，需要人为的调节控制，浪费劳动力。

最后，不能实现实时自动纠偏。

只有实时自动纠偏，才能保证皮带不跑偏，才能保证真空过滤机正常连续运行。

至今我公司生产的真空过滤机皮带自动纠偏装置以其自动化程度高、安全可靠、操作简单、运行稳定、易维护等特点已被广泛的应用于冶金、矿山、化工、造纸、食品、制药、电厂及环保等部门。

二、型号技术参数2.1型号说明ZDJP -52- 0.4电动机功率传动丝杆型号自动纠偏同一系列的真空过滤机，由于皮带总长不同，长度越大的皮带需要的紧力就越大，所以要看具体情况定型号。

除以上表中所列的常用规格外还可以根据要求定做，用户如果对于工艺有特殊要求，也可以重新设计，满足要求。

2.2技术参数2.2.1设备参数型号: ZDJP-52-0.4技术参数表三、原理及特点3.1真空过滤机皮带自动纠偏装置结构一种真空过滤机皮带自动纠偏装置，它包括轴承座A、导轨、固定底板、梯形丝杆、轴承底板、轴承座B、向心推力轴承、螺纹驱动轴套、大齿轮、小齿轮、保护罩、减速机、减速机底座、电动机、行程开关A、行程开关B、行程开关C、行程开关D、行程开关E、行程开关F、行程开关G以及电气自动控制系统等。

真空皮带脱水机及真空皮带脱水机详细说明真空皮带脱水机是我厂在引进国外同类产品技术基础上，自主开发的一种高效过滤固液分离设备。

以滤布为过滤介质，是充分利用物料重力和真空吸力实现固液分离的高效分离设备。

真空皮带脱水机采用整体的环形橡胶带作为真空室。

环形胶带由电机拖动连续运行，滤布铺敷在胶带上与之同步运行，胶带与真空滑台上环形摩擦带接触并形成水密封。

料浆由布料器均匀地布在滤布上。

当真空室接通真空系统时，在胶带上形成真空抽滤区，滤液穿过滤布经胶带上的横沟槽汇总并由小孔进入真空室，固体颗料被截留在滤布上形成滤饼。

进入真空室的液体经汽水分离器排出，随着橡胶带的移动，已形成滤饼依次进入滤饼洗涤区和洗干区，最后滤布与胶带分开，在卸料辊处将滤饼卸出。

卸除滤饼的滤布经清洗后获得再生，再经过一组支承辊和纠偏装置后重新进入过滤区，开始进入新一代过滤期。

真空皮带脱水机广泛应用于冶金、矿山、化工、电厂湿法烟气脱硫、煤化工、造纸、食品、制药及环保等行业。

特点：真空皮带脱水机采用了固定真空盒，胶带在真空盒上移动并与真空盒构成运动密封的结构形式，密封水既润滑剂又作冷却剂，可形成有效的真空密封。

•在胶带的支承方式上，采用滚动辊支承，可减少胶带运行的摩擦阻力，增加胶带的使用寿命。

•在整体结构上采用了模块化可拆式框架结构，确保了环行胶带的安装、维护和设备保养。

•实现了真正意义上的连续过滤，物料从进料、脱水、洗涤的连续真空状态。

•真空皮带脱水机是真空过滤机系列产品中过滤效率最高、生产能力最大、洗涤效果最好、是操作最简单的固液分离设备。

出师表两汉：诸葛亮先帝创业未半而中道崩殂，今天下三分，益州疲弊，此诚危急存亡之秋也。

然侍卫之臣不懈于内，忠志之士忘身于外者，盖追先帝之殊遇，欲报之于陛下也。

诚宜开张圣听，以光先帝遗德，恢弘志士之气，不宜妄自菲薄，引喻失义，以塞忠谏之路也。

宫中府中，俱为一体；陟罚臧否，不宜异同。

若有作奸犯科及为忠善者，宜付有司论其刑赏，以昭陛下平明之理；不宜偏私，使内外异法也。

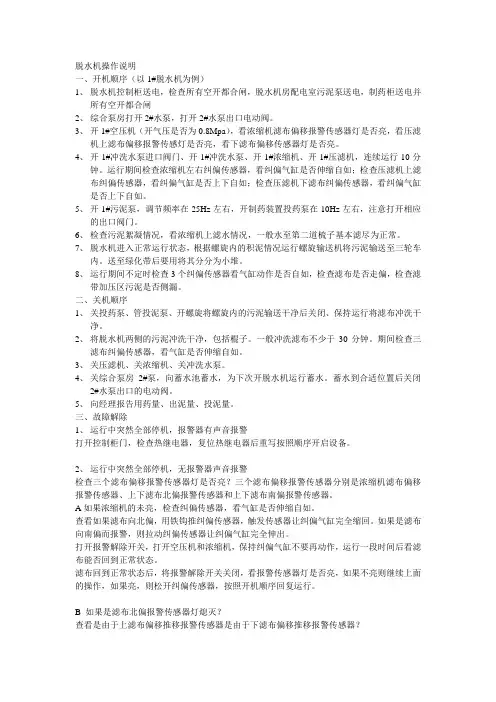

脱水机操作说明一、开机顺序（以1#脱水机为例）1、脱水机控制柜送电，检查所有空开都合闸，脱水机房配电室污泥泵送电，制药柜送电并所有空开都合闸2、综合泵房打开2#水泵，打开2#水泵出口电动阀。

3、开1#空压机（开气压是否为0.8Mpa），看浓缩机滤布偏移报警传感器灯是否亮，看压滤机上滤布偏移报警传感灯是否亮，看下滤布偏移传感器灯是否亮。

4、开1#冲洗水泵进口阀门、开1#冲洗水泵、开1#浓缩机、开1#压滤机，连续运行10分钟。

运行期间检查浓缩机左右纠偏传感器，看纠偏气缸是否伸缩自如；检查压滤机上滤布纠偏传感器，看纠偏气缸是否上下自如；检查压滤机下滤布纠偏传感器，看纠偏气缸是否上下自如。

5、开1#污泥泵，调节频率在25Hz左右，开制药装置投药泵在10Hz左右，注意打开相应的出口阀门。

6、检查污泥絮凝情况，看浓缩机上滤水情况，一般水至第二道梳子基本滤尽为正常。

7、脱水机进入正常运行状态，根据螺旋内的积泥情况运行螺旋输送机将污泥输送至三轮车内。

送至绿化带后要用将其分分为小堆。

8、运行期间不定时检查3个纠偏传感器看气缸动作是否自如，检查滤布是否走偏，检查滤带加压区污泥是否侧漏。

二、关机顺序1、关投药泵、管投泥泵、开螺旋将螺旋内的污泥输送干净后关闭、保持运行将滤布冲洗干净。

2、将脱水机两侧的污泥冲洗干净，包括棍子。

一般冲洗滤布不少于30分钟。

期间检查三滤布纠偏传感器，看气缸是否伸缩自如。

3、关压滤机、关浓缩机、关冲洗水泵。

4、关综合泵房2#泵，向蓄水池蓄水，为下次开脱水机运行蓄水。

蓄水到合适位置后关闭2#水泵出口的电动阀。

5、向经理报告用药量、出泥量、投泥量。

三、故障解除1、运行中突然全部停机，报警器有声音报警打开控制柜门，检查热继电器，复位热继电器后重写按照顺序开启设备。

2、运行中突然全部停机，无报警器声音报警检查三个滤布偏移报警传感器灯是否亮？三个滤布偏移报警传感器分别是浓缩机滤布偏移报警传感器、上下滤布北偏报警传感器和上下滤布南偏报警传感器。

真空皮带脱水机操作原理一、真空皮带脱水机的概念和作用真空皮带脱水机是一种专业用于将固体颗粒物或浆料进行脱水处理的设备。

它使用真空吸力和皮带运输的原理，通过将材料置于真空环境中，在皮带的帮助下，迅速脱去其中的水分，实现固体颗粒物的脱水。

真空皮带脱水机在许多行业中被广泛应用，如矿业、冶金、化工、食品等。

其主要作用是将含水率较高的固体物质经过脱水处理后，得到含水率符合要求的成品或中间产品。

由于其高效、节能、环保等优点，真空皮带脱水机在工业生产中扮演着不可或缺的角色。

二、真空皮带脱水机的操作原理1. 真空系统：真空皮带脱水机通过真空系统实现对脱水室内气体的抽取，创建负压环境。

真空系统主要包括真空泵、水循环器等组成部分。

真空泵产生负压，将脱水室内的气体抽走，形成真空状态，加速水分蒸发的过程。

2. 皮带运输系统：真空皮带脱水机通过皮带的运输，将待处理的固体颗粒物或浆料均匀分布在皮带上，实现连续脱水。

皮带运输系统主要包括皮带、驱动装置、张紧装置等组成部分。

皮带的平稳运转和适宜的张力是确保脱水效果的重要因素之一。

3. 布料和洗涤系统：真空皮带脱水机在脱水过程中，为了防止固体颗粒物或浆料黏附在皮带上，需要使用布料进行覆盖，并通过洗涤系统清洗布料。

布料的选择和清洗系统的设计直接影响脱水效果和设备的寿命。

4. 过滤系统：真空皮带脱水机中的过滤系统是实现脱水效果的关键所在。

过滤系统由过滤带和支撑装置组成，通过过滤带的微孔，将固体物质滞留在上面，而水分则透过微孔进入脱水室，并被真空环境下的压力吸走。

通过调节过滤系统的工作状态，可以实现对脱水效果的调控。

三、真空皮带脱水机的操作流程1. 准备工作：需要对真空皮带脱水机进行检查和维护，确保设备正常运转。

检查真空系统、皮带运输系统、布料和洗涤系统以及过滤系统的状态，在必要时进行修复或更换。

2. 启动设备：将待处理的固体颗粒物或浆料均匀分布在皮带上，然后启动真空皮带脱水机。

开始工作后，设备会自动运转，皮带开始运输，真空泵开始抽取脱水室内的气体，创造出负压环境。

DU系列橡胶带式真空过滤机橡胶带式真空过滤机使用说明书1.概述 (2)2.结构原理及主要特点 (2)1．工作原理 (2)2．结构特点 (3)3. 型号说明与基本参数 (3)4. 主要部件介绍 (4)3.安装 (8)1．安装前的存放 (8)2．安装后的存放 (8)3．安装程序 (9)4．安装后的检查 (9)4.调试 (9)1．气路系统的调试 (10)2．电控系统和传动系统的调试 (10)3．真空系统的密封性验证 (10)5.维修 (10)6.故障处理 (11)1.概述固定室带式真空过滤机也称橡胶带式真空过滤机；是我厂在引进、吸收、消化国外同类产品技术基础上，针对橡胶带式过滤机的具体特点研制的一种新型、高效、连续操作的固液分离设备；橡胶带式真空过滤机（以下称胶带式过滤机）采用了固定真空盒，胶带在真空盒上移动，真空盒与胶带间构成运动密封的结构型式；与移动室式真空过滤机相比，克服了移动室式带滤机工作一个行程都要卸掉真空，能耗较高的弱点。

实现了真正意义上的连续运行、连续过滤。

生产过程的过滤、洗涤、卸渣、滤布清洗随胶带的运行可依次完成；从而过滤效率得到提高，能耗下降。

我厂研制的胶带式过滤机真空盒和胶带间设计一环形磨擦带并以水密封，密封水既可作密封装置的润滑剂又可作为冷却剂，形成一个非常有效的真空密封；在胶带的支承方式上采用气垫式支承或水膜支承，胶带漂浮在气垫上或者液膜上，可以有效减小胶带运行的摩擦阻力。

在整体的结构上采用可拆式框架结构，确保了环形胶带的安装维护和整个设备保养的顺利进行。

胶带机经过多次改进和完善，它较好地结合了英、美、法、日等国同类产品的优点。

已广泛应用于冶金、矿山、化工、造纸、食品、制药及环保等工业部门。

实践证明胶带过滤机具有过滤效率高、生产能力大、洗涤效果好、应用范围广、操作简单、运行平稳、维护保养方便等优点。

2.结构原理及主要特点1．工作原理：胶带式过滤机由橡胶滤带、真空箱、驱动辊、胶带支承台、进料斗、滤布调偏装置、驱动装置、滤布洗涤装置、机架等部件组成。

新疆天业（集团）有限公司120万吨化工项目4×135MW机组烟气脱硫工程DU13/1800型固定室橡胶带式真空过滤机二级石膏脱水系统使用说明书湖州核华机械有限公司2008年4月目录第一章真空皮带脱水机系统总述------------------2 第二章橡胶带式真空过滤机使用说明-------------3第一章真空皮带脱水机系统总述1. 总则说明在此要求的真空皮带过虑机系统，用于新疆天业集团4×135MW机组烟气脱硫工程。

装置包括：主体设备、真空泵系统、滤布冲洗系统、滤饼冲洗系统、电、气路系统等。

含固量约50wt%的石膏，由布置在高位的石膏水力旋流站（一级脱水）自流下来，送至真空皮带过滤机，进一步脱水至含固量不小于90wt%的石膏（含湿率不大于10wt%）。

2. 设备名称：真空皮带过滤系统。

3. 设备总量：2套4. 安装位置：室内5. 真空皮带脱水机系统总述吸收塔的石膏浆液通过石膏排出泵送入石膏水力旋流站浓缩，浓缩后的石膏浆液进入真空皮带脱水机，进入真空皮带脱水机的石膏浆液经脱水处理后表面含水率小于10％，由皮带输送机送入石膏储存间存放待运，可供综合利用。

石膏旋流站出来的溢流浆液一部分返回吸收塔循环使用，一部分进入废水旋流器，底流返回吸收塔，上部溢流由泵送至废水处理区域。

石膏旋流站浓缩后的石膏浆液全部送到真空皮带机进行脱水运行。

为控制脱硫石膏中Cl－等成份的含量，确保石膏品质，在石膏脱水过程中用水对石膏及滤布进行冲洗，石膏过滤水收集在滤液箱中，然后用泵送到石灰石制浆系统或返回吸收塔。

管道流程：由厂区来的工艺水源作为水环式真空泵的工作水，经真空泵上置式气水分离器进入滤布冲洗水箱，再经过滤布冲洗水泵对皮带脱水机的滤布及橡胶带进行冲洗，并作为皮带脱水机的真空箱密封润滑水，其中小部分水收集到滤液箱，大部分水进入到滤饼冲洗水箱中，经滤饼冲洗水泵对石膏滤饼进行冲洗。

石膏过滤液经真空箱、吸液管、母液总管、气水分离器收集到滤液箱中。

真空⽪带脱⽔机使⽤说明书真空⽪带脱⽔机使⽤维护说明书德创环保科技Tuna Environmental Science & Technology⽬录注意事项 (2)⼀、概述 (2)⼆、原理及控制⽅案 (3)三、真空⽪带脱⽔机主要部件的结构和功能 (4)四、真空⽪带脱⽔机的操作和维护 (7)五、真空⽪带脱⽔机故障原因和排除⽅法 (11)附件：测试记录表 (14)注意事项为了确保操作⼈员的⼈⾝安全和相关设备的正常使⽤，必须遵守相关的安全准则。

遵守安全准则不仅有助于预防安全事故，⽽且还有助于提⾼⽣产效率。

尽管相关的警告标志已经粘贴在设备上来提醒操作⼈员，但是操作⼈员仍需对潜在的危险保持警惕。

严禁未经培训的⼈员操作本系统。

在操作系统之前，操作⼈员应认真、仔细地阅读说明书，并将说明书或其副本保存在⽅便阅读之处。

在操作系统之前，操作⼈员应⼗分熟悉系统操作流程并确认所有设备处于安全的状态。

操作⼈员必须严格按照设备使⽤说明书进⾏正确操作。

确保真空⽪带脱⽔机得到适当保护，操作⼈员对操作⽅式完全精通。

测试所有的紧急停⽌系统是否有效，这些⼯作必须在让机组⽆⼈照看运⾏之前。

在对真空⽪带脱⽔机执⾏任何检修前，必须关停真空⽪带脱⽔机。

并在操作按钮前挂好检修牌标志。

特别安全注意事项1）⽤电当操作控制柜、泵、仪表等电器设备时，应注意⽤电安全。

2）旋转部件当检查泵、电机及其耦合零件时，应注意旋转部件的安全。

3）重物当搬运和吊装重物时，必须注意⼈⾝安全和设备安全。

⼀、概述真空⽪带脱⽔机是⼀种新型的、迅速脱⽔、洗涤⾼效、低耗节能的过滤设备。

它结构设计合理，设备全⾃动连续操作，⾼强度的橡胶带在驱动辊的作⽤下转动，覆盖在橡胶带上的滤布由于受到真空的作⽤，与橡胶带同速向前运动。

由加料装置加⼊料浆，在真空作⽤下，固相颗粒被滤布截留在滤布上形成滤饼，并随滤布橡胶带⼀起向前移动，依次完成过滤、滤饼洗涤、吸⼲、卸渣、滤布再⽣等连续作业；滤液经过滤布、橡胶带沟槽、真空室排出，实现固液分离的连续脱⽔机。
