法兰螺栓拉力扭矩计算

主要螺栓力矩计算公式螺栓是机械设备中常见的连接元件，其承受着连接件之间的拉伸力和剪切力。

在工程设计中，螺栓的力矩计算是非常重要的一环，它直接影响到连接件的安全性和可靠性。

本文将介绍主要螺栓力矩计算公式及其应用。

一、螺栓力矩的定义。

螺栓力矩是指螺栓连接时所受的扭矩，它是由于螺栓受到的拉力而产生的。

在螺栓连接中，力矩的大小直接影响到螺栓的紧固效果和连接件的安全性。

因此，正确计算螺栓力矩是非常重要的。

二、螺栓力矩的计算公式。

1. 拉力法。

根据拉力法，螺栓的力矩可以通过螺栓受力的拉力和力臂的乘积来计算。

其公式为：M = F r。

其中，M为螺栓的力矩，单位为牛顿米（N·m）；F为螺栓受力的拉力，单位为牛顿（N）；r为力臂，单位为米（m）。

2. 弹性法。

根据弹性法，螺栓的力矩可以通过螺栓受力的拉力和螺栓的弹性模量来计算。

其公式为：M = F L / K。

其中，M为螺栓的力矩，单位为牛顿米（N·m）；F为螺栓受力的拉力，单位为牛顿（N）；L为螺栓的长度，单位为米（m）；K为螺栓的弹性模量，单位为牛顿/米（N/m）。

三、螺栓力矩计算的应用。

螺栓力矩的计算在工程设计中具有广泛的应用。

首先，它可以用于确定螺栓的紧固力，从而保证连接件之间的紧密连接。

其次，它可以用于确定螺栓的尺寸和材料，从而满足连接件的强度和刚度要求。

此外，螺栓力矩的计算还可以用于评估连接件的安全性和可靠性，从而保证设备的正常运行。

四、螺栓力矩计算的注意事项。

在进行螺栓力矩计算时，需要注意以下几点。

首先，要充分考虑螺栓受力的复杂性，包括拉力和剪切力的作用。

其次，要充分考虑螺栓的预紧力和松动力的影响，从而准确计算螺栓的力矩。

此外，要充分考虑螺栓的疲劳和蠕变特性，从而保证螺栓连接的可靠性和安全性。

总之，螺栓力矩计算是工程设计中非常重要的一环，它直接关系到连接件的安全性和可靠性。

通过合理的力矩计算，可以保证螺栓连接的紧固效果，满足连接件的强度和刚度要求，保证设备的正常运行。

法兰螺栓计算范文法兰螺栓是一种常用的连接元素，广泛应用于工程领域。

在进行法兰螺栓计算时，需要考虑螺栓的强度和刚度等因素。

下面就法兰螺栓计算的相关内容详细介绍。

一、法兰螺栓的应力分析法兰螺栓在使用过程中主要受到两种应力的作用：轴向拉应力和剪应力。

轴向拉应力是指螺栓在工作状态下所受到的轴向拉力，而剪应力是指螺栓所受到的切应力。

1.轴向拉应力轴向拉应力是法兰螺栓最为重要的应力分量，它直接关系到螺栓的强度。

轴向拉应力主要通过适当的预紧力来产生，预紧力的大小决定了轴向拉应力的大小。

法兰螺栓的轴向拉应力计算公式如下：σ=(Fp×K)/(A×n)其中，σ表示轴向拉应力，Fp表示预紧力，K为螺栓的系数（取值为0.2~0.3之间），A表示螺栓的横截面积，n表示法兰螺栓的数量。

2.剪应力剪应力主要通过法兰螺栓在工作过程中所承受的转矩产生。

剪应力的大小对于螺栓的选择和计算也具有重要的影响。

法兰螺栓的剪应力计算公式如下：τ=M/(D×A×n)其中，τ表示剪应力，M表示转矩，D表示螺栓的直径，A表示螺栓的截面积，n表示法兰螺栓的数量。

二、法兰螺栓的强度分析法兰螺栓的强度分析主要取决于材料的强度和其几何形状。

通常情况下，法兰螺栓的材料是根据工作条件和要求进行选择的。

1.材料选择法兰螺栓的材料应具有足够的强度和韧性，常见的材料有碳钢、不锈钢和合金钢等。

在选择材料时需要考虑螺栓所承受的工作条件，如有无腐蚀、高温或低温等。

2.螺栓头的设计螺栓头是法兰螺栓的主要部分，其设计可以影响螺栓的强度和刚度等性能。

常见的螺栓头形式有正六角头、外六角头、内六角头和平头等。

3.螺纹的设计螺纹是螺栓的重要组成部分，其设计应满足螺栓的连接要求。

通常情况下，法兰螺栓采用螺纹连接，常见的螺纹形式有普通螺纹和大六角螺纹等。

三、法兰螺栓的计算步骤进行法兰螺栓计算时需要经过以下步骤：1.确定预紧力根据工程要求和实际情况确定法兰螺栓的预紧力，预紧力会直接影响螺栓的轴向拉应力。

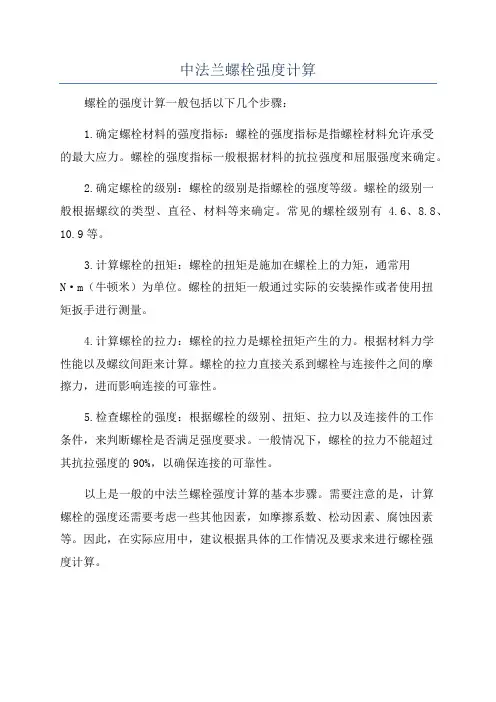

中法兰螺栓强度计算
螺栓的强度计算一般包括以下几个步骤：
1.确定螺栓材料的强度指标：螺栓的强度指标是指螺栓材料允许承受
的最大应力。

螺栓的强度指标一般根据材料的抗拉强度和屈服强度来确定。

2.确定螺栓的级别：螺栓的级别是指螺栓的强度等级。

螺栓的级别一
般根据螺纹的类型、直径、材料等来确定。

常见的螺栓级别有 4.6、8.8、10.9等。

3.计算螺栓的扭矩：螺栓的扭矩是施加在螺栓上的力矩，通常用
N·m（牛顿米）为单位。

螺栓的扭矩一般通过实际的安装操作或者使用扭
矩扳手进行测量。

4.计算螺栓的拉力：螺栓的拉力是螺栓扭矩产生的力。

根据材料力学
性能以及螺纹间距来计算。

螺栓的拉力直接关系到螺栓与连接件之间的摩
擦力，进而影响连接的可靠性。

5.检查螺栓的强度：根据螺栓的级别、扭矩、拉力以及连接件的工作
条件，来判断螺栓是否满足强度要求。

一般情况下，螺栓的拉力不能超过
其抗拉强度的90%，以确保连接的可靠性。

以上是一般的中法兰螺栓强度计算的基本步骤。

需要注意的是，计算
螺栓的强度还需要考虑一些其他因素，如摩擦系数、松动因素、腐蚀因素等。

因此，在实际应用中，建议根据具体的工作情况及要求来进行螺栓强
度计算。

228随着石油工业的迅速发展，石油化工厂站建设中可拆卸式设计广泛应用，大量使用螺栓连接应用到工程建设中。

在传统的工艺法兰紧固中，由于没有理论的螺栓紧固力矩，作业人员随意紧固，致使法兰变形、垫片损坏、螺栓滑丝，以及密封压力不够造成泄露等。

法兰紧固扭矩值的选择和紧固方式成为石油化工管道法兰安装质量的关键环节。

1 法兰装配检查使用适当的刮板或钢丝轮/钢丝刷清洁法兰表面，对法兰进行检验和检查，视觉上有无翘曲和损坏，法兰密封面没有机器损伤、径向刀痕、划痕、腐蚀产物、点蚀、刮痕等。

轻微损伤（如划痕、凹坑等）不得延伸整个垫片定位面积径向宽度的50％以上。

检查垫片是否与法兰匹配，垫片密封元件是否有损伤、松散等。

检查螺栓规格型号是否与法兰匹配，选择合适的螺栓润滑脂，并润滑螺柱两端以及螺母和轴承表面之间的螺纹。

2 法兰组装进行管道法兰对中检查，检查法兰的同心度、平行度、法兰面间距以及螺栓孔位置，确保紧固过程能使法兰密封面最大程度地接触，让法兰垫片各个部分所承受载荷尽可能均匀，减少螺母和法兰之间的摩擦力。

3 常用螺栓扭矩值计算方法目前国内石油天然气行业工艺管道施工标准中没有法兰紧固力矩的计算方法，螺栓扭矩值计算主要参考了GB50205、GB150中的计算方法。

其主要计算公式如下：Tc=K·P c ·d（1）式中：Tc为终拧扭矩值，Nm；P c 为施工预拉力值标准值，KN；d为螺栓公称直径，mm；K为扭矩系数。

（2）式中：T为螺栓所需紧固力矩，Nm；K为扭矩系数；W为螺栓设计总荷载，N；d为螺栓公称直径，mm；n为螺栓数量。

其中，W根据GB150.3第7节进行计算。

1）操作状态下螺栓设计总荷载：W=0.785D G 2P c +6.28D G bmP c ；2）预紧力状态下螺栓设计总荷载：式中：D G 为垫片压紧力作用中心圆直径，mm；P c 为设计压力，MPa；b为垫片有效密封宽度，mm；m为垫片系数；p为垫片有效密封宽度，mm；A m 为需要的螺栓总面积，mm 2（取在预紧力状态和操作状态下需要的最小螺栓总面积的最大值）；A b 为实际螺栓总面积，mm 2（式中须A b ≥A m ）；[σ]b 为常温下螺栓材料许用应力，MPa。

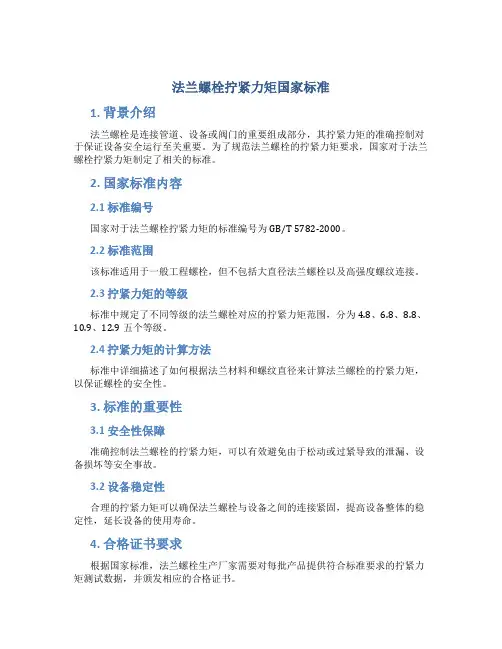

法兰螺栓拧紧力矩国家标准
1. 背景介绍
法兰螺栓是连接管道、设备或阀门的重要组成部分，其拧紧力矩的准确控制对于保证设备安全运行至关重要。

为了规范法兰螺栓的拧紧力矩要求，国家对于法兰螺栓拧紧力矩制定了相关的标准。

2. 国家标准内容
2.1 标准编号
国家对于法兰螺栓拧紧力矩的标准编号为GB/T 5782-2000。

2.2 标准范围
该标准适用于一般工程螺栓，但不包括大直径法兰螺栓以及高强度螺纹连接。

2.3 拧紧力矩的等级
标准中规定了不同等级的法兰螺栓对应的拧紧力矩范围，分为4.8、6.8、8.8、10.9、12.9五个等级。

2.4 拧紧力矩的计算方法
标准中详细描述了如何根据法兰材料和螺纹直径来计算法兰螺栓的拧紧力矩，以保证螺栓的安全性。

3. 标准的重要性
3.1 安全性保障
准确控制法兰螺栓的拧紧力矩，可以有效避免由于松动或过紧导致的泄漏、设备损坏等安全事故。

3.2 设备稳定性
合理的拧紧力矩可以确保法兰螺栓与设备之间的连接紧固，提高设备整体的稳定性，延长设备的使用寿命。

4. 合格证书要求
根据国家标准，法兰螺栓生产厂家需要对每批产品提供符合标准要求的拧紧力矩测试数据，并颁发相应的合格证书。

5. 结论
国家对法兰螺栓拧紧力矩的制定标准是为了确保工程安全运行和设备稳定性的需要。

遵守国家标准，严格控制法兰螺栓的拧紧力矩，是企业生产和使用过程中必须严格执行的规范，对于维护设备安全运行至关重要。

以上内容是关于法兰螺栓拧紧力矩国家标准的介绍，希望可以为相关从业人员提供一定的参考。

螺栓拧紧力矩标准及计算详解
螺栓拧紧力矩是选定螺栓类型、式样的重要依据。

对于标准的螺栓，有固定的螺栓拧紧力矩范围的，可以根据此范围来选定螺栓。

一般来说，螺钉的抗拉、抗剪强度是一定的，实际使用时应根据具体连接应力推算拧紧力，然后选择合适规格的螺钉螺栓。

螺栓拧紧力矩计算
T=KFd
T:拧紧螺母的力矩
K:扭矩系数(近似取0.2)
F:预紧力
d:螺栓大径
备注：一般联接用钢制螺栓联接推荐按下列关系确定
碳素钢：F<=(0.6～0.7) Os A1
合金钢：F<=(0.5～0.6) Os A1
Os：螺栓材料的屈服极限
A1：螺栓危险剖面面积。
