浅析水平井连续冲砂技术水平井连续冲砂技术是一种常见的油田开发技术，它将钻井和油藏工程技术相结合，通过连续冲击砂层的方式，实现了高效率的砂砾排除和井筒清洁。
本文将对水平井连续冲砂技术进行详细分析，从原理、工艺流程、优缺点以及应用范围等方面进行阐述，以期为相关从业者提供参考。
一、技术原理水平井连续冲砂技术是一种通过水平井井筒中不断注入清洁液并同时冲击井底砂砾，将砂砾带至表面排出的一种方法。
其基本原理是在井下井筒中产生高流速的液柱，通过将高速液柱送往井底，在井底产生高速冲击，从而将井底的砂砾推向井口，再由气液分离器将砂砾排出地面。
二、工艺流程水平井连续冲砂技术的工艺流程主要包括三个部分：准备工作、施工过程和收尾工作。
1. 准备工作：包括确定井筒内清洁液的种类和性能、选择合适的工艺参数、准备好必要的冲砂工具和设备等。
2. 施工过程：首先通过冲管和液柱将冲砂工具送入井下，然后通过管内液柱的高速流动，在井下产生高速冲击，将井底砂砾推向井口，再通过气液分离器将砂砾排出地面。
3. 收尾工作：收尾工作主要是对井下设备进行检查和维护，确保井下设备的正常运行。
三、优缺点分析1. 高效率：连续冲砂技术可以快速有效地清除水平井井底的砂砾，提高生产效率。
2. 安全可靠：该技术无需人工干预，在井下直接进行砂砾清除，减少了人员作业风险，提高了安全性。
3. 成本低廉：采用连续冲砂技术进行砂砾排除，可以减少井下设备的磨损和损坏，降低了维护成本。
水平井连续冲砂技术也存在一些缺点，主要包括以下几个方面：1. 对设备要求高：该技术需要使用高性能的冲砂工具和设备，对施工条件有一定要求。
2. 需要专业技术人员：施工过程需要较高的技术水平，操作人员需要接受专业培训。
3. 对井下环境有一定影响：由于连续冲砂技术需要在井下进行高速液柱的冲击，对井下环境会产生一定影响。
四、应用范围水平井连续冲砂技术主要应用于水平井油田的开发和生产过程中，适用于砂粒含量较高的产层。

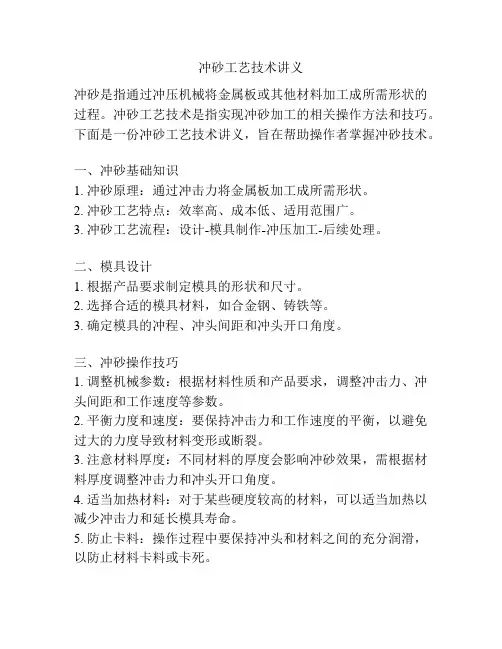

冲砂工艺技术讲义冲砂是指通过冲压机械将金属板或其他材料加工成所需形状的过程。
冲砂工艺技术是指实现冲砂加工的相关操作方法和技巧。
下面是一份冲砂工艺技术讲义，旨在帮助操作者掌握冲砂技术。
一、冲砂基础知识1. 冲砂原理：通过冲击力将金属板加工成所需形状。
2. 冲砂工艺特点：效率高、成本低、适用范围广。
3. 冲砂工艺流程：设计-模具制作-冲压加工-后续处理。
二、模具设计1. 根据产品要求制定模具的形状和尺寸。
2. 选择合适的模具材料，如合金钢、铸铁等。
3. 确定模具的冲程、冲头间距和冲头开口角度。
三、冲砂操作技巧1. 调整机械参数：根据材料性质和产品要求，调整冲击力、冲头间距和工作速度等参数。
2. 平衡力度和速度：要保持冲击力和工作速度的平衡，以避免过大的力度导致材料变形或断裂。
3. 注意材料厚度：不同材料的厚度会影响冲砂效果，需根据材料厚度调整冲击力和冲头开口角度。
4. 适当加热材料：对于某些硬度较高的材料，可以适当加热以减少冲击力和延长模具寿命。
5. 防止卡料：操作过程中要保持冲头和材料之间的充分润滑，以防止材料卡料或卡死。
四、冲砂质量控制1. 外观检查：对冲砂后的产品进行外观检查，确保其尺寸、形状和表面光洁度符合要求。
2. 尺寸测量：采用合适的测量工具对冲砂产品进行尺寸测量，检查是否达到设计要求。
3. 力度控制：通过测试冲砂过程中的冲击力度，确保在合理范围内，避免过大或过小的冲击力度导致质量问题。
4. 模具检查：定期检查模具的磨损情况，如有损坏要及时更换或修复，以保证冲砂质量。
五、安全注意事项1. 操作人员要穿戴好劳动保护用品，如手套、工作鞋等，以保护自己的安全。
2. 严禁将手部或其他身体部位靠近冲砂机械，以免发生危险事故。
3. 定期检查冲砂设备的安全状况，确保机械正常运行，并及时保养维修，以防止事故发生。
4. 注意锋利工具的使用，避免划伤自己或他人。
六、常见问题及解决方法1. 材料断裂：可能是冲击力度过大，需适当降低冲击力度。
井下常规作业工序-冲砂冲砂的方式有三种，有正冲砂、反冲砂和正反冲砂。
冲砂的工作液也有多种，要根据井下的油、气层物性来选用。
1、冲砂液1）具有一定的粘度，以保证有良好的携砂性能。
2）具有一定的密度，以便形成适当的液柱压力，防止井喷和漏失。
3）与油层配伍性好，不损害油层。
4）来源广，经济适用。
通常采用的冲砂液有油、水、乳化液等。
为了防止污染油层，在液中可以加入表面活性剂。
一般油井用原油或水做冲砂工作液，水井用清水（或盐水）做冲砂工作液，低压井用混气水做冲砂工作液。
2、冲砂方式冲砂方式一般有正冲砂、反冲砂和正反冲砂三种。
1）正冲砂冲砂工作液沿冲砂管向下流动，在流出冲砂管口时以较高的流速冲击井底沉砂，冲散的砂子与冲砂工作液混合后，沿冲砂管与套管环形空间返至地面的冲砂方式。
2）反冲砂冲砂工作液沿冲砂管与套管环形空间向下流动，冲击井底沉砂，冲散的砂子与冲砂工作液混合后，沿冲砂管返至地面的冲砂方式。
3）正反冲砂采用正冲砂的方式冲散井底沉砂，并使其与冲砂工作液混合，然后改为反冲砂方式将砂子带到地面。
2、冲砂的水力计算冲砂时为使携砂液将砂子带到地面，液流在井内上返速度必须大于最大直径的砂粒在携砂液中的下沉速度，推荐速度比大于或等于2：V砂=V液－V降即：V实≥2 V降式中：V砂———冲砂时砂粒在上升速度，m/min；V液———冲砂时冲砂工作液上返速度，m/min；V降———砂粒在静止冲砂工作液中的自由下沉速度，m/min。
V实———保持砂子上升所需要的最低液流速度，m/min。
冲砂时泵车的最小排量为：Q泵=2A V降式中：Q泵-----泵车排量，m3/min；A———冲砂工作液上返流动截面积，m2/min；V降——砂粒在静止冲砂工作液中的自由下沉速度，m/min。
在固定排量下冲砂，井底砂粒返到地面的时间为：式中：T实———冲砂时井底砂粒返到地面的时间，min;H————井深，m;Q泵———冲砂时实际泵入排量，m3/min;A————冲砂工作液上返流动截面积，m2/min;V降—————砂粒在静止冲砂工作液中的自由下沉速度，m/min。
油井冲砂工艺?冲砂工艺一、油、水井出砂的危害油井出砂后，如果井内的液流不能将出砂全部带至地面，井内砂子逐渐沉淀，砂柱增高，堵塞出油通道，增加流动阻力，使油井减产甚至停产，同时会损坏井下设备造成井下砂卡事故。
因此，必须采取措施清除积砂，通常采取水力冲砂和机械捞砂，本节重点介绍水力冲砂。
二、水力冲砂原理水力冲砂就是用高速流动的液体将井底砂堵冲散，并借用液流循环上返的携带能力，将冲散的砂子带出地面，从而清除井底的积砂，恢复与提高油井的产量或注水井的注入量。
三、冲砂液的性能要求冲砂液的要求与选用：冲砂液指进行冲砂时所采用的液体。
一般常用的冲砂液有原油、泥浆、清水、乳化液、气化液等。
对冲砂液的性能有如下要求：1.具有一定的粘度，以保证有良好的携带能力；2.具有一定的密度，以便形成适当的液柱压力，防止冲砂过程中造成井喷；3.性能要稳定，不损害油（气）层，能保护油（气）层的渗透性能；4.在满足上述各要求的条件下，应尽量采用来源广，价格便宜的冲砂液。
四、冲砂方式常用的冲砂方式分为正冲、反冲、正反冲、负压冲。
１.正冲砂：指冲砂液沿着油管（冲砂管）向下流动，在流出油管口时，以较高的流速冲散砂堵，被冲散的砂子与冲砂液混合一起沿着油管与套管的环形空间返至地面的冲砂方法。
优点：液体对井底的冲力较大，能将较大、较硬的沉砂冲起，冲砂速度快。
缺点：由于环形空间较大，液体上返速度较慢，携砂能力弱。
２.反冲砂：指冲砂液由套管与冲砂管的环形空间进入冲刺砂堵，而被冲起的泥砂与冲砂液混合后沿冲砂管上返到地面的冲砂方式。
优点：流体在油管内流速快，携砂能力强。
缺点：液体对井底的冲力弱，冲砂速度慢；同时因油管内径小，宜造成管内砂堵。
３.正反冲砂：就是先用正冲的方式冲散砂堵，并使砂子处于悬浮状态；然后，迅速改用反冲方式，进行反冲洗，将冲散的泥砂从冲砂管内冲出。
优点：集中了正、反冲的所有优点。
缺点：油管内径小，宜造成砂堵。
４.负压冲砂：又称混气冲砂，就是把水泥车和压风机在井口并联，将它们分别打出的泡沫液和气体在三通处混合后打入井内形成密度较小的泡沫，从而使井筒液柱压力低于地层压力，达到漏失井段后不污染油层，且有一定排液解堵作用的目的。
