避雷针的正确安装方法
避雷针是一种用来保护建筑物和设备免受雷击伤害的重要设备，正确安装避雷针对于保障人身和财产安全至关重要。
下面，我们将介绍避雷针的正确安装方法，希望能对大家有所帮助。
首先，选择安装位置。
避雷针的安装位置应选择在建筑物最高点，以确保其能够吸引到雷电，同时也要考虑周围的环境，避免有高大的建筑物、树木等会影响到其避雷效果。
其次，准备安装材料。
在安装避雷针之前，需要准备好所需的安装材料，包括避雷针本身、接地装置、导线等。
这些材料应该是符合国家标准的，确保安装的质量和可靠性。
然后，进行土建工程。
在选择好安装位置后，需要进行土建工程，包括在建筑物上安装支架，确保避雷针能够稳固地安装在建筑物上。
同时，还需要进行接地装置的安装，确保避雷针能够有效地将雷电引入地下。
接着，进行避雷针的安装。
在完成土建工程后，就可以进行避雷针的安装了。
安装时需要注意避雷针的立柱与支架的连接，确保其稳固可靠。
同时，还需要将导线连接到避雷针上，并将其引入地下的接地装置中。
最后，进行安装检查。
在完成避雷针的安装后，需要进行安装检查，确保避雷针安装的质量和可靠性。
检查时需要注意避雷针的连接是否牢固，导线是否连接正确，以及接地装置是否符合要求。
总之，避雷针的正确安装方法是非常重要的，只有正确安装了避雷针，才能有效地保护建筑物和设备免受雷击伤害。
希望以上内容能够对大家有所帮助，谢谢阅读！。

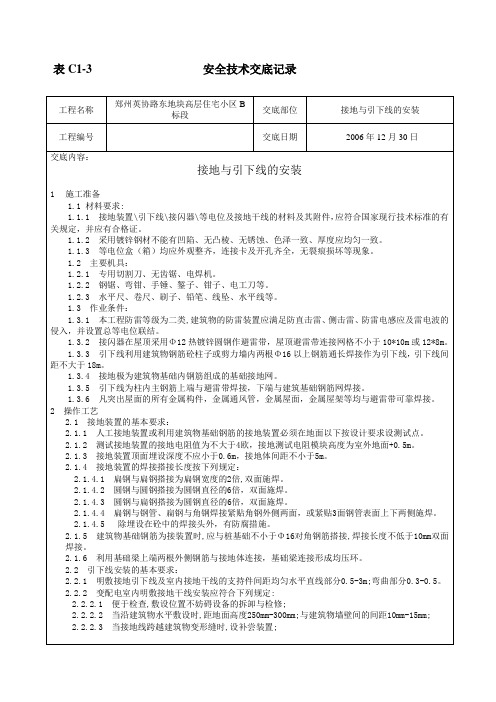

避雷针、引下线、接地体的安装避雷针、引下线和接地体属于防直击雷系统，在防雷措施中是必不可少的一环，下面介绍一下它们的安装方式及一些问题一、避雷针的安装避雷针（接闪器）的安装主要包括避雷针的安装和避雷带（网）的安装。
（一）避雷针的安装安装注意事项如下：（1）建筑物上的避雷针和建筑物顶部的其他金属物体应连接成一个整体。
（2）不得在避雷针构架上架设低压线路或通讯线路。
（二）避雷带和避雷网的安装1.明装避雷带（网）安装适于安装在建筑物的屋脊、屋檐（坡屋顶）或屋顶边缘及女儿墙（平屋顶）等处。
（1）避雷带在屋面混凝土支座上的安装避雷带（网）的支座可以在建筑物屋面面层施工过程中现场浇制，也可以预制再砌牢或与屋面防水层进行固定。
(2)避雷带在女儿墙或天沟支架上的安装沿女儿墙安装时，应使用支架固定；并应尽量随结构施工预埋支架。
支架的支起高度不应小于150mm。
当条件受限制时，应在墙体施工时预留不小于100mmx100mmx100mm的孔洞，洞口的大小应里外一致。
首先埋设直线段两端的支架，然后拉通线埋设中间支架，其转弯处支架应距转弯中点0.25-0.5m。
直线段支架水平间距为1-1.5m，垂直间距为1.5-2m，且支架间距应平均分布。
避雷带（网）在建筑物天沟上安装使用支架固定时，应随土建施工先设置好预埋件，支架与预埋件进行焊接固定。
(3)避雷带在屋脊或檐口支座、支架上安装使用混凝土支座或支架固定。
现场浇制支座，先将脊瓦敲去一角，使支座与脊瓦内的砂浆连成一体；支架固定时，需用电钻将脊瓦钻孔，再将支架插入孔内，用水泥砂浆填塞牢固。
支座和支架，水平间距为1-1.5m，转弯处为0.25m-0.5m。
引下线的上端与避雷带（网）的交接处，应弯曲成弧形再与避雷带（网）并齐进行搭接焊接。
不同平面的避雷带（网）应至少有两处互相连接，连接应采用焊接。
建筑物屋顶上的突出金属物体，如旗杆、透气管、铁栏杆、爬梯、冷却水塔、电视天线杆等，这些部位的金属导体都必须与避雷带（网）焊接成一体。
建筑防雷施工规范避雷针与接地装置安装建筑防雷施工规范：避雷针与接地装置安装1.引言建筑防雷施工是保障建筑及其内部设备安全的重要环节。
避雷针与接地装置是建筑防雷系统的核心组成部分，有效地将雷击电流引入地下，保护建筑及其内部设备免受雷击损坏。
本文将详细介绍建筑防雷施工的规范要求，特别聚焦于避雷针与接地装置的安装。
2.避雷针的安装2.1 避雷针的选择根据建筑物的高度、周围环境以及雷电活动频率等因素，选择适合的避雷针。
常见的避雷针包括尖顶采用碳钢材料制成的防雷针和尖顶采用铜材料制成的防雷针。
根据具体情况选择合适的材料和型号。
2.2 避雷针的安装位置避雷针需要安装在建筑物顶部，以便能够迅速吸引雷电并将其引至地下。
避雷针的高度应与建筑物的高度相匹配，一般情况下，避雷针的高度应比建筑物的高度高出1-2米。
同时，避雷针之间的间距应保持在适当范围内，确保覆盖面积均匀。
2.3 避雷针的安装要求（1）避雷针应固定在坚固的建筑结构上，使用不锈钢螺栓进行牢固连接；（2）避雷针与建筑物之间的导线应选用导电性能优良，防腐耐候性好的材料；（3）避雷针的周围区域应保持清洁，无遮挡物，并远离易燃易爆物质。
3.接地装置的安装3.1 接地装置的选择接地装置是将来自避雷针的雷击电流引入地下的设备，一般采用导电性能好且能够长期使用的金属材料制成。
根据建筑物的规模和用途，选择适当的接地装置。
3.2 接地装置的布置接地装置需要布置在建筑物的地下，通常选择在地基附近深入地下1-2米的位置。
为了提高接地效果，可以采用接地网、接地棒等形式进行布置。
接地装置之间的距离应根据具体要求合理布置。
3.3 接地装置的安装要求（1）接地装置与避雷针之间的导线应选择导电性能优良的材料，导线的截面积要足够大；（2）接地装置的材料要求具有良好的防腐性能，确保长期可靠使用；（3）接地装置应与建筑物的主体结构良好连接，并与主体结构的接地系统有效链接。
4.其他注意事项4.1 安全施工在进行建筑防雷施工时，必须确保施工人员的安全。
避雷针的安装要点以及安装方法（一）接地体的安装1、接地体的安装有关规定：（1）接地体顶面埋设深度应符合设计要求。
当无要求时，不应小于0.6m。
角钢及钢管接地体应垂直配置。
除接地体外，接地体引出线的垂直部分和接地装置焊接部位应防腐处理；在作防腐处理前，表面必须除锈并去掉焊接处残留的焊药。
（2）垂直接地体的间距不应小于其长度的3~5倍。
水平接地体的间距应符合设计规定。
当无设计规定时不宜小于5m。
（3）除环形接地体外，接地体埋设位置应在距建筑物3m以外。
距建筑物出入口或人行道也应大于3m，如小于3m时，应采用均压带做法或在接地装置上面敷设50~90mm厚度的沥青层，其宽度应超过接地装置2m。
（4）接地体敷设完毕，基坑回填土内不应夹有石块和建筑垃圾等。
（5）外取的土壤不得有较强的腐蚀性；在回填土时应分层夯实。
（6）接地装置由多个分接地装置部分组成时，应按设计要求设置便于分开的断接卡。
自然接地体与人工接地体连接处应有便于分开的断接卡，断接卡应有保护措施。
2、人工接地体安装：（1）接地体加工：根据设计要求的数量、材料、规格进行加工，材料一般采用钢管和角钢切割，长度不应小于2.5m。
如采用钢管打入地下应根据土质加工成一定的形状遇松软土壤时，可切成斜面形，为了避免打入时受力不均使管子歪斜，也可以加工成扁尖形；遇土质很硬时，可将尖端加工成圆锥形。
如选用角钢时，应采用不小于40mm*40mm*4mm的角钢，切割长度不应小于2.5m，角钢的一端应加工成尖头形状。
（2）沟槽开挖：根据设计图要求，对接地体（网）的线路进行测量弹线，在此线路上挖掘深为0.8~1m，宽为0.5m的构槽，沟顶部稍宽，底部渐窄，沟底如有石子应清除。
（3）安装接地体（极）：构槽开挖后应立即安装接地体和敷设接地扁钢，防止土方倒塌。
先将接地体放在沟槽的中心线上，打入地下。
一般采用大锤打入，一人扶着接地体，一人用大锤敲打接地体顶部。
使用大锤敲打接地体时要平稳，锤击接地体正中，不得打偏，应与地面保持垂直，当接地体顶端距离地面600mm时停止打入。
避雷针安装规范建筑及房产信息2010-03-12 11:17:37 阅读239 评论0 字号：大中小常用避雷针(这里仅指单针)保护范围的计算方法主要有折线法和滚球法，为此，就“折线法”和“滚球法”的计算进行了初步的分析和探讨，得出：“折线法”的主要特点是设计直观，计算简便，节省投资，但建筑物高度大于20 m以上不适用；“滚球法”的主要特点是可以计算避雷针(带)与网格组合时的保护范围，但计算相对复杂，投资成本相对大。
在避雷针保护范围的计算方法中，“折线法”是比较成熟的方法。
近几年来,国标中规定的“滚球法”也开始得到同行的认同，但在实际运用中，“滚球法”也碰到一些问题，特别是在计算天面避雷针保护范围的时候。
因此有必要对电力系统常用的“折线法”和国标的“滚球法”进行比较分析，发现其中存在的问题。
1“折线法”避雷保护计算“折线法”在电力系统又称“规程法”，即单支避雷针的保护范围是一个以避雷针为轴的折线圆锥体。
L/ 620—997《交流电气装置的过电压保护和绝缘配合》标准就规定了单支避雷针的保护范围，见图。
1.1避雷针在地面上保护半径的计算计算避雷针在地面上的保护半径可用公式式中：Rp——保护半径；h——避雷针的高度；P——高度影响因数。
其中，P的取值是：当h≤30 m，P＝1；当30 m的h的纯数值；当h＞20 m时，只能取h=120 m。
1.2被保护物高度hp水平面上保护半径的计算a)当hp≥0.5h时，被保护物高度hp水平面上的保护半径式中：Rp——避雷针在hp水平面上的保护半径；hp——被保护物的高度；ha——避雷针的有效高度。
b)当hp＜0.5h时，被保护物高度hp水平面上的保护半径2“滚球法”避雷保护计算“滚球法”是国际电工委员会(IEC)推荐的接闪器保护范围计算方法之一。
我国建筑防雷规范G 50057—994(2000年版)也把“滚球法”强制作为计算避雷针保护范围的方法。
滚球法是以hR为半径的一个球体沿需要防止击雷的部位滚动，当球体只触及接闪器(包括被用作接闪器的金属物)或只触及接闪器和地面(包括与大地接触并能承受雷击的金属物)，而不触及需要保护的部位时，则该部分就得到接闪器的保护。
避雷针的安装方法
避雷针的安装方法一般步骤如下：
1.选择合适的安装位置：避雷针一般安装在建筑物顶部，尽量选择相对高位和露天区域，并且要远离建筑物及其他障碍物。
2.准备安装工具和材料：安装避雷针需要准备螺丝、螺母、电缆、接地线等工具和材料。
3.安装导线：首先要将导线拉通到避雷针装设点处，导线要保持垂直并且拉紧。
4.安装避雷针支架：将避雷针支架固定在导线上，并且确保支架与建筑物紧密接触，并且垂直于地面。
5.接地处理：保证避雷针的导线和支架都与地面相连，将导线和支架接地线连接到房屋的接地系统上。
6.避雷针安装完毕后，检查固定情况和接地效果是否良好，并且进行合格检查和测试。
请注意，避雷针的安装应由专业人员进行，以确保安全性和有效性。
此外，具体的安装方法还应根据当地的建筑规范和安全标准进行操作。
避雷针和铜下引线安装要求一．避雷针。
（以前的避雷针不动，建议直接在上面固定新的铜避雷针，要求稳固可靠）（1）原塔的避雷针为2m角钢时：采用长为2.5m的Φ16铜避雷针，和角钢避雷针的连接示意图如下图1，铜避雷针站在横材肢上，铜避雷针上中下各部分每处至少一个Ф12U型夹紧绑，压紧垫片用40x4镀锌扁钢。
（对应一个垫片）图1（2）原塔的避雷针为3m圆钢时：采用长为3.5m的Φ16铜避雷针，和圆钢避雷针的连接示意图如下图2，铜避雷针底部靠紧圆钢避雷针连接端面上，铜避雷针上中下各部分每处至少一个U型螺栓紧绑。
U型螺栓建议为M12型，管内径24mm。
垫片选用40x4镀锌扁钢。
（对应两个垫片）图2二．铜下引线。
1、铜下引线的固定方式引下线采用70mm2的双股BV铜绞线，铜引下线顶端与铜避雷针焊接。
使用铁塔卡子紧固好引下线，并垂直，水平。
2、铜下引线与塔脚的连接示意图建议使用70mm2的铜鼻子，铜鼻子的圆口端连接铜绞线，扁口端连接塔脚，用螺栓紧固即可。
铜鼻子和铜绞线连接后最好镀一层锡，防止铜氧化，使接触更好，导电更好。
3、铜引下线安装要求重点：在铁塔靠近设备或者方舱一侧，顺铁塔主材引下，使用铁塔所配抱箍（或者钢扎带）2米一段紧固。
三．各处的连接。
（1）避雷针与下引线之间用焊接连接（必须使用铜焊条）（2）下引线连接铜鼻子，固定在塔脚上（3）地网扁铜与铁塔之间至少有五组螺栓连接（4）地网的水平接地线与铜棒之间要热熔点焊接（5）下引线与铜鼻子之间焊接注意：通常情况下扁铜25*3mm，如若具体材料尺寸不同，以图纸尺寸为准。
DL/T5417-20097 电气工程7.1 一般规定7.1.1 分项工程项目施工完毕，应经班组自检合格后，方可按本标准中的要求，逐级进行质量检验、评定、验收、签字。
7.1.2 分项工程施工质量检验，只设“合格”级别，并且必须合格。
7.1.3 分项工程检验项目的检验结果，全部达到质量标准，该分项工程应评为“合格”，如果因设备原因，无法调整或修理，此分项工程可不参加验收评定。
7.1.4 分项工程施工质量检验，有下列情况之一者，不应进行验收、评定：1 检验项目检验结果，没有全部达到质量标准。
2 设计及制造厂对质量标准有数据要求，而检验结果栏中没有填写实测数据。
3 质检人员签字不齐全。
7.1.5 各级质检人员，对分项工程质量检查、验收及评定，应采用实测实量量化数据的方法，验平表应按档案管理规定整理归档，移交建设单位。
7.1.6 分部工程质量只设“合格”，且应符合如下规定：1 分部工程验收、评定，应按7.3.2规定，认真填写分部工程质量验收评定表，进行质量评定，并应签名验收。
2 所有分部工程质量检验评定，应全部合格。
3 设备、系统带电或试运分部工程中的检查项目检查结果应符合规定，带电或试运应正常。
4 各级质检人员对带电或试运结果所做的结论应确切，并签名验收。
7.1.7 单位工程质量设“合格”及“优良”两个等级，其检验及评定，应按表7.3.1单位工程质量验收评定表的内容进行。
1 单位工程质量验收具备下列条件，应评为“合格”。
1）所属分部工程项目，质量验收及评定应全部合格。
2）所属设备及其系统带电或试运应试运正常，并已经签字验收。
3）对本单位工程资料核查结果，执行表7.3.4规定，应资料、签字齐全。
2 单位工程质量验收，具备如下条件，应评为“优良”。
1）所属分部工程项目，质量检验及评定应全部合格。
2）脱硫工程电气配电装置受电应一次成功。
3）所属设备、系统带电或试运应正常，并已签字验收。
4）按照本标准执行表7.3.4规定，应对本单位工程资料进行核查，核查结果应资料齐全、数据准确、签字齐全、可查性强。
