接地装置安装检验批

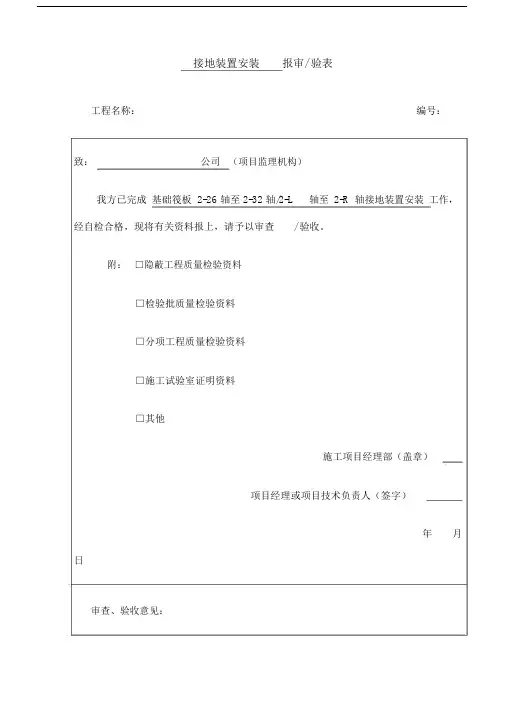

接地装置安装报审/ 验表工程名称：编号：致：公司（项目监理机构）我方已完成基础筏板 2-26 轴至 2-32 轴/2-L轴至2-R轴接地装置安装工作，经自检合格，现将有关资料报上，请予以审查/ 验收。

附：□隐蔽工程质量检验资料□检验批质量检验资料□分项工程质量检验资料□施工试验室证明资料□其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年月日审查、验收意见：项目监理机构（盖章）专业监理工程师（签字）年月日填表说明：本表一式二份，项目监理机构、施工单位各一份。

接地装置安装检验批质量验收记录07070101单位（子单分部（子分位）建筑电气 / 防分项工程部）接地装置安装雷及接地名称工程名称工程名称检验批容施工单位项目负责人量基础筏板 2-26分包单位项检验批部轴至2-32轴分包单位//目负责人位/2-L 轴至 2-R轴《建筑电气工程施工质量验收施工依据电气施工方案验收依据规范》GB50303-2015最小/实设计要求验收项目1接地装置测试点的设置主控2接地电阻值测试项目防雷接地的人工接地装3置的接地干线埋设际检查及检查记录结果抽样数规范规定量第 24.1.1共4处，全部检查，合格4全/4合格条处第 24.1.2/试验合格合格条第 24.1.3共4处，全部检查，合格4全 /4条处接地模块的埋设深度、间第24.1.44///距可基坑尺寸条5接地模块设置应垂直或第24.1.5///水平就位条接地装置埋设深度、间距第 24.1.1共 4 处，全部检查，合格 41全 /4100%和搭接长度条处一般接地装置的材质和最小第 24.1.2共 4 处，全部检查，合格 42全 /4100%允许规格条处项目接地模块与干线的连接第 24.1.33///和干线材质选用条符合要求。

专业工长：施工单位项目专业质量检查员：检查结果年月日专业监理工程师：监理单位年月验收结论日隐蔽工程检查记录编号表 C5-1工程名称下室隐检项目接地装置隐检日期年月日隐检部位基础筏板 2-26 轴至 2-32 轴/2-L 轴至 2-R 轴隐检依据：施工图图号电气安装图纸，设计变更/ 治商（编号/）及有关国家现行标准等。

工程名称清韵颐景苑交底部位2号楼及周边筏板
工程编号日期2019-09-24
交底内容：
接地装置安装检验批
本技术交底卡适用于接地装置安装检验批工程。

1、本工程接地装置：采用基础钢筋作接地体，柱内两主筋（不小于）作引下线，将基础内沿外圈的两根主筋焊接成电气通路。

2、电源进线重复接地、防雷接地及保护接地共有接地装置，接地电阻不大于4Ω，实测若不满足，增打人工接地极，雨后不能立即测试接地电阻。

3、接地装置的材料采用钢材，热浸镀锌处理，最小允许规格、尺寸具体情况如下：
交流电流回路地下部位采用Φ10镀锌圆钢；
室外地面上测试点部位采用4mm厚，截面100mm的扁钢。

4、接地体（线）的连接采用搭接焊，焊接牢固无虚焊。

搭接焊搭接长度，扁钢为其宽度的2倍，且至少3个棱边焊接；圆钢为其直径的6倍（双面焊）或12倍（单面焊）。

5、接地装置必须在地面以上设置测试点。

防雷接地测试点距室外散水1.8m；电源进线重复接地、工作保护接地测试点位于配电箱接地端子处。

6、质量验收标准：
主控项目：（1）利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点；
（2）测试接地装置的接地电阻必须符合设计要求。

一般项目：（1）当设计无要求时，接地装置的埋设应符合GB50303--2002第24.2.1条；
（2）当设计无要求时，接地装置的材料采用钢材，热浸镀锌处理，最小允许规格、尺寸应符合表24.2.2的规定。

技术负责人：交底人：接交人：。

接地装置安装检验批质量验收记录表
1. 项目信息
项目名称接地装置安装
执行标准GB50169-2006《电气装置接地技术规范》
安装地点
安装日期
安装负责人
2. 安装设备信息
2.1 接地棒
序号型号规格生产厂家数量
1
2.2 接地线
序号型号规格生产厂家数量
1
2.3 铜排
序号型号规格生产厂家数量
1
3. 安装质量验收记录
3.1 施工检验
序号检验内容检验结果
1 接地棒和接地线固定牢固
2 接地线焊接牢固，无虚焊、漏焊、冷焊
3 接地线绝缘保护措施到位
4 接地装置与土壤接触电阻符合要求
5 工作现场整洁、无杂物
6 安全措施到位
3.2 器材检验
序号检验内容检验结果
1 接地棒和接地线外观无损坏
2 接地线和铜排的截面符合要求
3 铜排的表面无氧化、锈蚀
4. 安装负责人签字
安装负责人签字接地装置维护责任人签字
5. 备注
1.本表一式两份，一份留存项目档案，一份交施工单位。

2.接地装置安装质量验收记录应当由双方单位代表在验收结束后及时签
署，如有异议及时沟通解决，并作出相应的修改和记录。

接地装置安装检验批(可以直接使用，可编辑优秀版资料，欢迎下载）接地装置安装报审/验表工程名称：编号：填表说明：本表一式二份，项目监理机构、施工单位各一份。

接地装置安装检验批质量验收记录07070101现场验收检查原始记录共页第页监理工程师：专业工长：质检员：年月日--------------------------------工程工程报验申请表工程项目名称：施工合同段: 编号：注：本表一式3份，施工单位2份,监理单位1份.--------------------------------------工程钻（挖）孔桩孔内灌注水下混凝土前检查证----------------------------------------工程钻（挖）孔桩桩位检查表年月日-------------------------------------工程钻（挖）孔桩成孔检查表填表单位：填表：工地主管：年月日-----------------------------------------工程---------------------------------------工程水下混凝土灌注记录表编号：注：（1）附注栏中应绘桩位示意图；（2）采用套管钻机时，应增列套管底口高程和套管埋入深度。

------------------------------------工程钻孔检验批质量验收记录表-----------------------------------------工程钢筋（连接及安装）工程检验批质量验收记录表（Ⅱ）--------------------------------------------工程混凝土（原材料及配合比）检验批质量验收记录表（Ⅰ）----------------------------------------工程钻（挖）孔记录-----------------------------------------工程钢筋（原材料及加工）检验批质量验收记录（Ⅰ）----------------------------------------工程混凝土（原材料）检验批质量验收记录（Ⅰ）工程检查证编号：绿化资料目录1、附录A施工现场质量管理检查记录2、附录B园林建筑小品、假山叠石、绿化工程分部（子分部）工程、分项工程划分3、附录B园林建筑小品、假山叠石、绿化工程分部（子分部）工程、分项工程划分续表4、附录C检验批质量验收记录5、附录D分项工程质量验收记录6、附录E分部（子分部）工程质量验收记录7、表F-1单位（子单位）工程质量竣工验收记录8、表F-2园林工程质量控制资料核查记录9、表F-3单位（子单位）工程安全和功能检验8、表F-4单位（子单位）工程观感质量评定表9、表F-4-1绿化单位工程观感质量评定表11、表F-4-2园林建筑小品工程观感质量评定表12、表F-4-3假山叠石单位工程观感质量评定表13、竹结构工程检验批质量验收记录14、木结构工程检验批质量验收记录15、中、简瓦屋面工程检验批质量验收记录17、嵌草地坪检验批质量验收记录18、碎拼大理石工程检验批质量验收记录19、卵石面层检验批质量验收记录20、定形石块面层检验批质量验收记录21、面层检验批质量验收记录22、水泥花砖面层检验批质量验收记录23、混凝土板块面层检验批质量验收记录24、运动型草坪工程检验批质量验收记录25、栽植土基层处理检验批质量验收记录26、栽植土进场检验批质量验收记录27、栽植土地形整理检验批质量验收记录28、植物材料工程检验批质量验收记录129、植物材料工程检验批质量验收记录230、树木栽植工程检验批质量验收记录31、草坪、花坛、地被栽植工程检验批质量验记录32、大树移植工程检验批质量验收记录33、表F-4-4大树移植工程观感质量评定表34、假山、叠石检验批质量验收记录35、分项工程质量验收表36、附件表37、38、39、附录A 施工现场质量管理检查记录注：此表由现场监理工程师填写，总监（建设单位项目负责人）进行检查，并做出检查结论。

现场验收检查原始记录
共 1 页第 1 页
接地装置的材料为热镀锌处理的扁钢，截
面积100mm厚度为4mm
监理校核： XXX检查： XXX 记录：XXX 验收日期： XXXX 年 XX 月 XX 日说明：1.此表为第1张表，其它表一样，检验批编码：0701*******……
2.此表与变配电室子分部07020701、备用和不间断电源子分07060901、防雷及接地子分部07070101接地装置安装检验批质量验收记录表相同。

填写说明
1.表头填写：
“单位（子单位）工程名称”栏、“检验批名称”栏、及“检验批编号”栏，按对应的“检验批质量验收记录”填写。

2.验收项目填写
⑴编号：填写验收项目对应的条文号。

⑵验收项目：按对应的“检验批质量验收记录”的验收项目的顺序，填写现场实际检查的验收项目及设计要求、规范规定的内容，如果对应多行检查记录，验收项目不用重复填写。

⑶验收部位：填写本条验收的各个检查点的部位，每个部位占用一格，下个部位另起一行。

⑷验收情况记录：
①采用文字描述、数据说明或者打“√”的方式；
②不合格和超标的必须明确指出；
③对于定量描述的抽样项目，直接填写检查数据。

⑸备注：发现明显不合格的个体的，要标注是否整改、复查是否合格。

⑹监理校核：监理单位现场验收人员签字。

⑺检查：施工单位现场验收人员签字。

⑻记录：填写本记录的人签字。

⑼验收日期：填写现场验收当天日期。
