接近开关1 接近开关接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（plc)装置提供控制指令。

接近开关是种开关型传感器（即无触点开关），它既有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。

产品有电感式、电容式、霍尔式、交、直流型。

接近开关又称无触点接近开关，是理想的电子开关量传感器。

当金属检测体接近开关的感应区域，开关就能无接触，无压力、无火花、迅速发出电气指令，准确反应出运动机构的位置和行程，即使用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关所不能相比的。

它广泛地应用于机床、冶金、化工、轻纺和印刷等行业。

在自动控制系统中可作为限位、计数、定位控制和自动保护环节等。

2 性能特点在各类开关中，有一种对接近它物件有“感知”能力的元件——位移传感器。

利用位移传感器对接近物体的敏感特性达到控制开关通或断的目的，这就是接近开关。

当有物体移向接近开关，并接近到一定距离时，位移传感器才有“感知”，开关才会动作。

通常把这个距离叫“检出距离”。

但不同的接近开关检出距离也不同。

有时被检测验物体是按一定的时间间隔，一个接一个地移向接近开关，又一个一个地离开，这样不断地重复。

不同的接近开关，对检测对象的响应能力是不同的。

这种响应特性被称为“响应频率”。

3 种类因为位移传感器可以根据不同的原理和不同的方法做成，而不同的位移传感器对物体的“感知”方法也不同，所以常见的接近开关有以下几种：3.1 无源接近开关这种开关不需要电源，通过磁力感应控制开关的闭合状态。

当磁或者铁质触发器靠近开关磁场时，和开关内部磁力作用控制闭合。

特点：不需要电源，非接触式，免维护，环保。

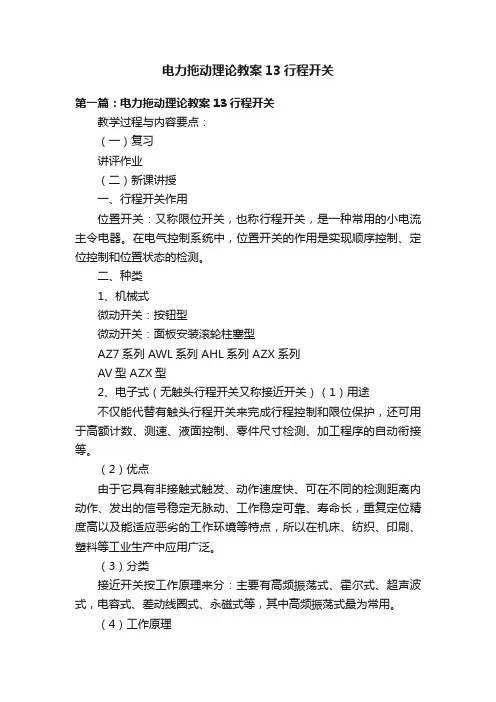

电力拖动理论教案13行程开关第一篇：电力拖动理论教案13行程开关教学过程与内容要点：（一）复习讲评作业（二）新课讲授一、行程开关作用位置开关：又称限位开关，也称行程开关，是一种常用的小电流主令电器。

在电气控制系统中，位置开关的作用是实现顺序控制、定位控制和位置状态的检测。

二、种类1、机械式微动开关：按钮型微动开关：面板安装滚轮柱塞型AZ7系列 AWL系列 AHL系列 AZX系列AV型 AZX型2、电子式（无触头行程开关又称接近开关）（1）用途不仅能代替有触头行程开关来完成行程控制和限位保护，还可用于高额计数、测速、液面控制、零件尺寸检测、加工程序的自动衔接等。

（2）优点由于它具有非接触式触发、动作速度快、可在不同的检测距离内动作、发出的信号稳定无脉动、工作稳定可靠、寿命长，重复定位精度高以及能适应恶劣的工作环境等特点，所以在机床、纺织、印刷、塑料等工业生产中应用广泛。

（3）分类接近开关按工作原理来分：主要有高频振荡式、霍尔式、超声波式，电容式、差动线圈式、永磁式等，其中高频振荡式最为常用。

（4）工作原理永磁式：是利用永久磁铁的吸力驱动舌簧开关而输出信号的。

差动线圈式：是利用被检测物体靠近时产生的涡流及磁场的变化，通过检测线圈和比较线圈的比较之差值进行动作的。

电容式接近开关：主要是由电容式振荡器及电子电路组成，它的电容位于传感界面，当物体接近时，将因改变了其耦合电容值而振荡，从而产生振荡或停止振荡使输出信号发生越变。

电容式接近开关可用各种材料触发，如固体、液体或粉末状物体。

霍尔接近开关：是以将磁信号转换为电信号输出方式工作的，其输出具有记忆保持功能。

内部的磁敏感器件仅对垂直于传感器端面磁场敏感，当磁极S正对接近开关时，接近开关的输出产生正跳变，输出为高电平，若磁极N正对接近开关时，输出为低电平。

超声波接近开关：主要由压电陶瓷传感器、发射超声波和接收反射波用的电子装置及调节检测范围用的程控桥式开关等几个部分组成。

零基础快速入门PLC,接近开关的基本知识，接线和编程
接近开关，是PLC最常用的输入元件，按照接近开关的输入逻辑，它分为NPN 和PNP两种。

通过接近开关的型号可以区分它是NPN 还是PNP。

接近开关，对于PLC来说，是输入元件，因此，对于PLC来说，接近开关和普通的开关，按钮是一样的。

NPN和PNP的接近开关，对于PLC来说，其接法是不一样的。

如图中所示，不同的输入类型，其本质就是PLC输入的公共端是接24V，还是0V。

NPN型接24V,PNP型接0V. 这对于任何PLC来说，都是适用的，而这也是PLC最基本的知识。

经常有人问，零基础如何快速入门PLC，零基础能学习PLC吗？输入的接法，就是你必须掌握的。

接近开关已经成为标准件了，三线的接近开关使用的最多，为棕蓝黑三种颜色。

其中，棕色和蓝色是电源，分别接24V和0V,黑色的为信号，接到PLC的输入上。

各种光电开关，光纤传感器等三线的传感器，都是这三种颜色，接线也是一样的。

接上线之后，我们就可以利用接近开关的输入信号进行编程了，一般，接近开关有如下几种编程方法或是用法
1 产品计数
产品计数，可以使用计数器指令，也可以使用加法指令，这个看个人习惯
如图所示，这段梯形图编程的两行指令，其实是实现了同样的功能，这是PLC编程需要掌握的最基础的知识，高低电平和边沿触发的区别，以及指令的执行方式。

初学者需要好好理解。

2 停止或减速信号
如图所示，在这段梯形图程序中，当接近开关接收到信号后，输出会停止。

其他的比如伺服回原点，各种条件信号的检测，都会用到接近开关。

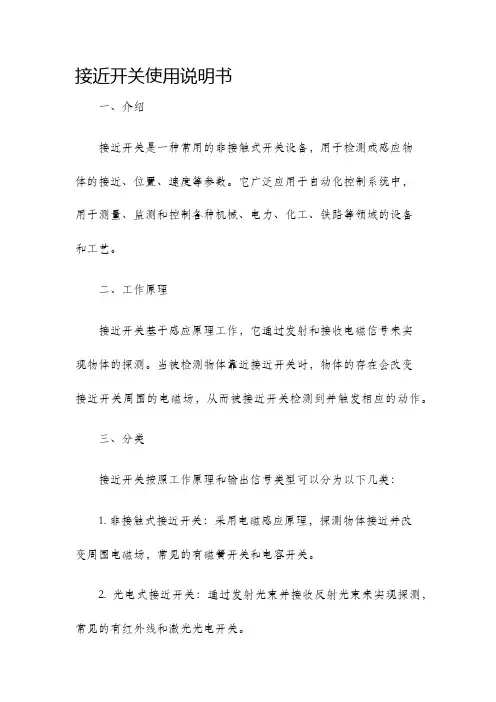

接近开关使用说明书一、介绍接近开关是一种常用的非接触式开关设备，用于检测或感应物体的接近、位置、速度等参数。

它广泛应用于自动化控制系统中，用于测量、监测和控制各种机械、电力、化工、铁路等领域的设备和工艺。

二、工作原理接近开关基于感应原理工作，它通过发射和接收电磁信号来实现物体的探测。

当被检测物体靠近接近开关时，物体的存在会改变接近开关周围的电磁场，从而被接近开关检测到并触发相应的动作。

三、分类接近开关按照工作原理和输出信号类型可以分为以下几类：1. 非接触式接近开关：采用电磁感应原理，探测物体接近并改变周围电磁场，常见的有磁簧开关和电容开关。

2. 光电式接近开关：通过发射光束并接收反射光束来实现探测，常见的有红外线和激光光电开关。

3. 超声波接近开关：利用超声波的传播和反射原理进行物体探测，适用于复杂环境下的探测。

4. 线圈式接近开关：通过检测铁磁物体对磁力感应线圈的影响，实现控制电路的动作。

5. 压电式接近开关：利用压电晶体的压电效应实现物体的接近探测，适用于高温和耐腐蚀环境。

四、安装和调试在安装接近开关之前，首先需要确保电源已经断开。

接近开关通常具有输入和输出端子，输入端子连接电源，输出端子连接控制电路。

在安装时，需注意以下几点：1. 选择适当的安装位置：接近开关应安装于需要探测物体的附近，确保物体可以有效地接触到开关。

2. 调整探测距离：一些接近开关具有可调节的探测距离，根据实际需求进行调整。

3. 防止干扰：避免将接近开关安装在强磁场、高温、湿润等可能影响正常工作的环境中。

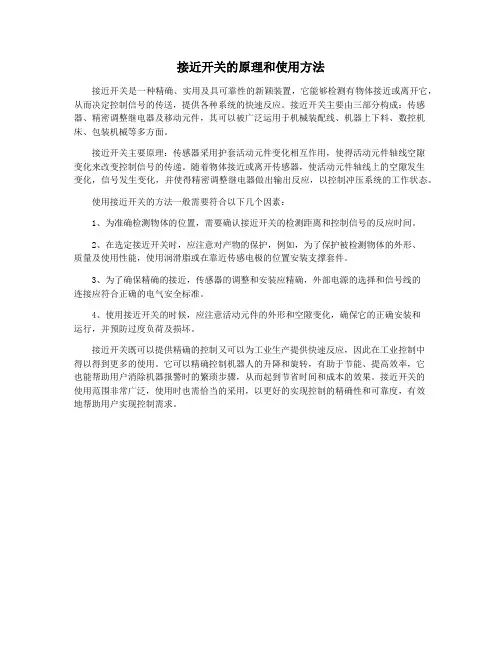

接近开关的原理和使用方法
接近开关是一种精确、实用及具可靠性的新颖装置，它能够检测有物体接近或离开它，从而决定控制信号的传送，提供各种系统的快速反应。

接近开关主要由三部分构成：传感器、精密调整继电器及移动元件，其可以被广泛运用于机械装配线、机器上下料、数控机床、包装机械等多方面。

接近开关主要原理：传感器采用护套活动元件变化相互作用，使得活动元件轴线空隙
变化来改变控制信号的传递。

随着物体接近或离开传感器，使活动元件轴线上的空隙发生
变化，信号发生变化，并使得精密调整继电器做出输出反应，以控制冲压系统的工作状态。

使用接近开关的方法一般需要符合以下几个因素：
1、为准确检测物体的位置，需要确认接近开关的检测距离和控制信号的反应时间。

2、在选定接近开关时，应注意对产物的保护，例如，为了保护被检测物体的外形、
质量及使用性能，使用润滑脂或在靠近传感电极的位置安装支撑套件。

3、为了确保精确的接近，传感器的调整和安装应精确，外部电源的选择和信号线的
连接应符合正确的电气安全标准。

4、使用接近开关的时候，应注意活动元件的外形和空隙变化，确保它的正确安装和
运行，并预防过度负荷及损坏。

接近开关既可以提供精确的控制又可以为工业生产提供快速反应，因此在工业控制中
得以得到更多的使用。

它可以精确控制机器人的升降和旋转，有助于节能、提高效率，它
也能帮助用户消除机器报警时的繁琐步骤，从而起到节省时间和成本的效果。

接近开关的
使用范围非常广泛，使用时也需恰当的采用，以更好的实现控制的精确性和可靠度，有效
地帮助用户实现控制需求。

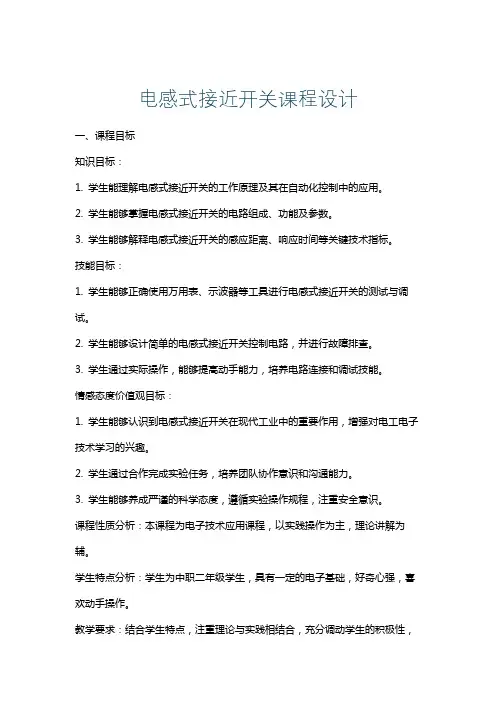

电感式接近开关课程设计一、课程目标知识目标：1. 学生能理解电感式接近开关的工作原理及其在自动化控制中的应用。

2. 学生能够掌握电感式接近开关的电路组成、功能及参数。

3. 学生能够解释电感式接近开关的感应距离、响应时间等关键技术指标。

技能目标：1. 学生能够正确使用万用表、示波器等工具进行电感式接近开关的测试与调试。

2. 学生能够设计简单的电感式接近开关控制电路，并进行故障排查。

3. 学生通过实际操作，能够提高动手能力，培养电路连接和调试技能。

情感态度价值观目标：1. 学生能够认识到电感式接近开关在现代工业中的重要作用，增强对电工电子技术学习的兴趣。

2. 学生通过合作完成实验任务，培养团队协作意识和沟通能力。

3. 学生能够养成严谨的科学态度，遵循实验操作规程，注重安全意识。

课程性质分析：本课程为电子技术应用课程，以实践操作为主，理论讲解为辅。

学生特点分析：学生为中职二年级学生，具有一定的电子基础，好奇心强，喜欢动手操作。

教学要求：结合学生特点，注重理论与实践相结合，充分调动学生的积极性，培养实际操作能力。

通过课程学习，使学生能够达到上述具体、可衡量的学习成果。

二、教学内容1. 理论知识：- 电感式接近开关的定义、原理及分类。

- 电感式接近开关的电路组成、工作过程及特性参数。

- 感应距离、响应时间等关键技术指标的影响因素。

2. 实践操作：- 电感式接近开关的选型、安装及使用方法。

- 使用万用表、示波器等工具进行电感式接近开关的测试与调试。

- 设计简单的电感式接近开关控制电路，并进行故障排查。

3. 教学案例：- 分析电感式接近开关在实际自动化控制中的应用案例，如包装机、电梯等。

教学大纲安排：第一课时：理论知识学习，使学生了解电感式接近开关的基本概念、原理及分类。

第二课时：实践操作指导，教授学生如何选用、安装及测试电感式接近开关。

第三课时：案例分析，通过实例让学生了解电感式接近开关在实际工程中的应用。

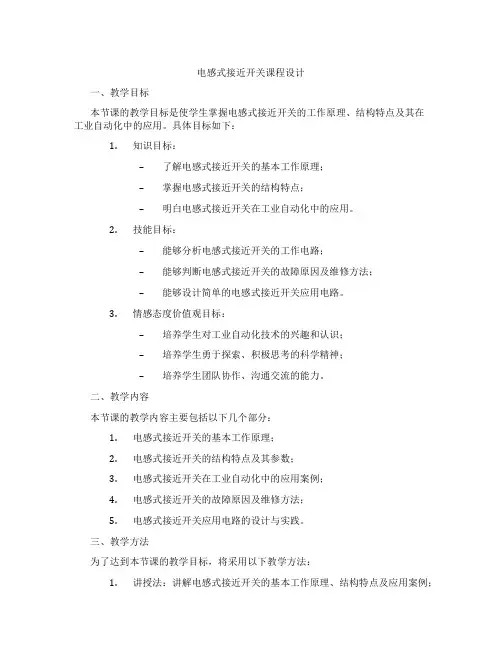

电感式接近开关课程设计一、教学目标本节课的教学目标是使学生掌握电感式接近开关的工作原理、结构特点及其在工业自动化中的应用。

具体目标如下：1.知识目标：–了解电感式接近开关的基本工作原理；–掌握电感式接近开关的结构特点；–明白电感式接近开关在工业自动化中的应用。

2.技能目标：–能够分析电感式接近开关的工作电路；–能够判断电感式接近开关的故障原因及维修方法；–能够设计简单的电感式接近开关应用电路。

3.情感态度价值观目标：–培养学生对工业自动化技术的兴趣和认识；–培养学生勇于探索、积极思考的科学精神；–培养学生团队协作、沟通交流的能力。

二、教学内容本节课的教学内容主要包括以下几个部分：1.电感式接近开关的基本工作原理；2.电感式接近开关的结构特点及其参数；3.电感式接近开关在工业自动化中的应用案例；4.电感式接近开关的故障原因及维修方法；5.电感式接近开关应用电路的设计与实践。

三、教学方法为了达到本节课的教学目标，将采用以下教学方法：1.讲授法：讲解电感式接近开关的基本工作原理、结构特点及应用案例；2.讨论法：分组讨论电感式接近开关的故障原因及维修方法；3.案例分析法：分析电感式接近开关在工业自动化中的应用案例；4.实验法：设计并实践电感式接近开关应用电路。

四、教学资源为了支持本节课的教学内容和教学方法，将准备以下教学资源：1.教材：《电气控制与自动化技术》；2.参考书：《自动化设备原理与应用》；3.多媒体资料：电感式接近开关工作原理动画演示；4.实验设备：电感式接近开关实验装置。

五、教学评估为了全面、客观地评估学生的学习成果，将采取以下评估方式：1.平时表现：观察学生在课堂上的参与程度、提问回答等情况，评估其对知识的掌握和运用能力；2.作业：布置相关的练习题，评估学生的理解能力和实践能力；3.考试：安排一次期中考试，全面测试学生对电感式接近开关知识的掌握程度；4.实验报告：评估学生在实验过程中的操作技能和问题解决能力。

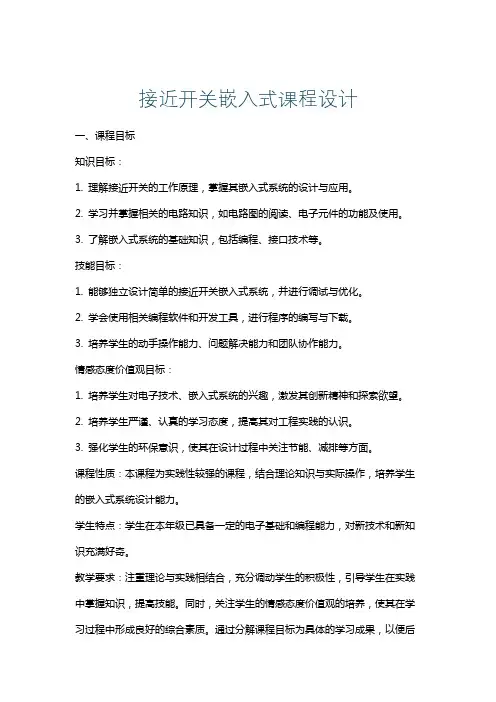

接近开关嵌入式课程设计一、课程目标知识目标：1. 理解接近开关的工作原理，掌握其嵌入式系统的设计与应用。

2. 学习并掌握相关的电路知识，如电路图的阅读、电子元件的功能及使用。

3. 了解嵌入式系统的基础知识，包括编程、接口技术等。

技能目标：1. 能够独立设计简单的接近开关嵌入式系统，并进行调试与优化。

2. 学会使用相关编程软件和开发工具，进行程序的编写与下载。

3. 培养学生的动手操作能力、问题解决能力和团队协作能力。

情感态度价值观目标：1. 培养学生对电子技术、嵌入式系统的兴趣，激发其创新精神和探索欲望。

2. 培养学生严谨、认真的学习态度，提高其对工程实践的认识。

3. 强化学生的环保意识，使其在设计过程中关注节能、减排等方面。

课程性质：本课程为实践性较强的课程，结合理论知识与实际操作，培养学生的嵌入式系统设计能力。

学生特点：学生在本年级已具备一定的电子基础和编程能力，对新技术和新知识充满好奇。

教学要求：注重理论与实践相结合，充分调动学生的积极性，引导学生在实践中掌握知识，提高技能。

同时，关注学生的情感态度价值观的培养，使其在学习过程中形成良好的综合素质。

通过分解课程目标为具体的学习成果，以便后续教学设计和评估。

二、教学内容1. 理论知识：- 接近开关的工作原理及其分类- 嵌入式系统基础知识，包括硬件架构、软件编程- 传感器与微控制器的接口技术- 教材相关章节：第三章“嵌入式系统概述”，第四章“传感器与接口技术”2. 实践操作：- 接近开关嵌入式系统的设计与搭建- 编程软件的使用，如Keil、Arduino IDE- 程序编写、下载与调试- 教材相关章节：第五章“微控制器编程与实践”，第六章“嵌入式系统设计实例”3. 教学安排与进度：- 第一周：了解接近开关原理，学习嵌入式系统基础知识- 第二周：学习传感器与微控制器接口技术，分析教材实例- 第三周：进行接近开关嵌入式系统设计，分组讨论与实践- 第四周：编写程序，下载调试，优化系统设计教学内容注重科学性和系统性，结合教材章节，理论与实践相结合。

电感接近开关课程设计一、课程目标知识目标：1. 学生能理解电感接近开关的工作原理，掌握其电路组成和功能。

2. 学生能描述电感接近开关在工业自动化控制中的应用，了解其优点和局限性。

3. 学生掌握电感接近开关的选型和使用方法，能够根据实际需求选择合适的电感接近开关。

技能目标：1. 学生能够运用所学知识，正确连接和调试电感接近开关电路。

2. 学生能够分析和解决电感接近开关在实际应用中出现的问题。

3. 学生能够运用电感接近开关设计简单的自动化控制电路。

情感态度价值观目标：1. 学生通过学习电感接近开关，培养对电子技术的兴趣，增强科技创新意识。

2. 学生在学习过程中，学会与他人合作，培养团队精神和沟通能力。

3. 学生认识到电感接近开关在工业生产中的重要性，增强社会责任感和使命感。

课程性质分析：本课程为电子技术应用课程，旨在让学生了解电感接近开关的工作原理和应用，提高学生的实际操作能力和解决问题的能力。

学生特点分析：学生为初中年级，具备一定的电子技术基础，好奇心强，喜欢动手操作，但理论知识掌握程度有限。

教学要求：1. 注重理论与实践相结合，提高学生的实际操作能力。

2. 通过小组合作，培养学生的团队协作能力和沟通能力。

3. 关注学生的个体差异，因材施教，使每个学生都能达到课程目标。

二、教学内容1. 电感接近开关的工作原理及特性- 电磁感应原理介绍- 电感接近开关的电路组成与功能- 电感接近开关的静态和动态特性分析2. 电感接近开关的应用领域- 工业自动化控制中的典型应用案例- 电感接近开关在日常生活和其他领域的应用3. 电感接近开关的选型与使用- 不同类型电感接近开关的参数对比- 选型依据：检测距离、检测物体、环境条件等- 电感接近开关的安装、调试与维护方法4. 实践操作与案例分析- 设计简单电感接近开关控制电路- 实际操作：连接、调试电感接近开关- 分析常见故障与解决方法5. 教学内容的安排与进度- 第一课时：电感接近开关工作原理及特性- 第二课时：电感接近开关的应用领域与选型- 第三课时：实践操作与案例分析教学内容关联教材章节：- 《电子技术基础》第四章：电磁感应与电感元件- 《自动化控制技术》第三章：传感器及其应用教学内容注重科学性和系统性，结合课程目标，使学生掌握电感接近开关的基础知识，培养实际操作能力，提高解决问题的技巧。

接近开关详细介绍开关是电气元器件中常见的一种，它用于控制电路的通断。

在日常生活中，开关无处不在，例如房间的灯开关、电器设备的电源开关等等。

本文将详细介绍开关的种类、结构、工作原理以及应用领域等方面的内容。

首先，按照使用场景的不同，开关大致可分为手动开关和自动开关两种类型。

手动开关需要人工操作，例如常见的按键开关、拨动开关等；自动开关则通过其他元器件的控制来实现，例如光电开关、磁性开关等。

手动开关中，最常见的是按键开关。

按键开关通常由外壳、按键和弹簧等部件组成。

按下按键时，弹簧被压缩，使得开关内部触点接通，电路闭合。

松开按键时，弹簧恢复原状，触点断开，电路断开。

按键开关常用于电器设备的电源开关、音量调节等功能。

拨动开关也是常见的手动开关之一、它的结构与按键开关类似，但通过拨动开关的上下移动或左右旋转来控制电路的通断。

拨动开关常见的应用场景包括灯光的控制、风扇的转速调节等。

自动开关中，光电开关是一种常见的类型。

它通过光电传感器来检测光线的变化，并根据检测结果控制电路的通断。

光电开关通常由光源、光电传感器和电路控制部分组成。

当光线被遮挡时，光电传感器接收到的光信号减弱，在电路控制部分的作用下，电路断开或闭合。

光电开关常用于自动门控制、打印机纸张探测等应用。

磁性开关是另一种常见的自动开关。

它通过磁场的变化来控制电路的通断。

磁性开关由磁铁和开关部分组成。

当磁铁接近开关时，磁场的变化使得开关内部的触点接通，电路闭合；当磁铁离开开关时，磁场的变化使得触点断开，电路断开。

磁性开关常用于安全门、窗户的开闭检测等。

除了上述介绍的几种常见开关类型外，还有许多其他类型的开关，如感应开关、旋转开关、推拉开关等。

它们的结构和工作原理各不相同，但都能实现电路的通断控制。

开关的工作原理可归结为两个关键步骤：触点的闭合和断开。

触点是开关内部的关键部分，通常由导电材料制成。

当触点闭合时，电流能够在两个触点之间流动，电路闭合；当触点断开时，电流无法流动，电路断开。

接近开关★器件展示：★原理介绍：接近开关是一种无接触式物体检测装置，又称为无触点行程开关。

当被测物接近其工作面并达到一定距离时，不论检测物体是运动的还是静止的，接近开关都会自动地发出物体接近而“动作”的信号，而不像机械式行程开关那样需施以机械力。

接近开关是一种开关型传感器，它既有行程开关、微动开关的特性，同时又具有传感器的性能，且动作可靠、性能稳定、频率响应快、使用寿命长、抗干扰能力强，并具有防水、防震、耐腐蚀等特点。

它不但可以应用于行程控制，而且根据其特点，还可以用于计数、测速、零件尺寸检测、金属和非金属的探测、无触点按钮、液面控制等电量与非电量检测的自动控制系统中，还可以同微机、逻辑元件配合使用，组成无触点控制系统。

★器件分类：接近开关的种类很多，但不论何种类型，其基本组成都是由信号发生机构（感测机构）、震荡器、检测器、鉴幅器和输出电路组成。

感测机构的作用是将物理量变换成电量，实现由非电量向电量的转换。

接近开关按工作原理一般分为电感式和电容式两种。

电感式接近开关的感应头是一个具有铁氧体磁心的电感线圈，只能用于检测金属体。

振荡器在感应头表面产生一个交变磁场，当金属块接近感应头时，金属中产生的涡流吸收了振荡的能量，使振荡减弱以至停振，因而产生振荡和停振两种信号，经整形放大器转换成二进制的开关信号，从而起到“开”、“关”的控制作用。

电容式接近开关的感应头是一个圆形平板电极，与振荡电路的地线形成一个分布电容，当有导体或其它介质接近感应头时，电容量增大而使振荡器停振，经整形放大器输出电信号。

电容式接近开关既能检测金属，又能检测非金属及液体。

接近开关按供电方式可分为：直流型和交流型，按输出型式又可分为直流两线制、直流三线制、直流四线制、交流两线制和交流三线制。

1.两线制接近开关两线制接近开关安装简单，接线方便；应用比较广泛，但却有残余电压和漏电流大的缺点。

2.直流三线式直流三线式接近开关的输出型有NPN和PNP两种，70年代日本产品绝大多数是NPN输出，西欧各国NPN、PNP两种输出型都有。

接近开关方案在我们日常生活中，接近开关扮演着重要的角色。

无论是在家庭生活还是工业生产中，接近开关都是一个至关重要的组件。

接近开关的作用是检测物体的接近，并通过开关电路的状态来控制各种设备的运行。

接近开关的种类繁多，每一种都有其特定的应用场景和工作原理。

在接下来的文章中，我将介绍几种常用的接近开关方案，以及它们的优点和应用。

第一种方案是磁性接近开关。

磁性接近开关利用物体接近时产生的磁场变化来进行检测。

它包含一个磁铁和一个或多个感应线圈。

当被检测物体靠近时，它会引起磁铁的磁场发生变化，从而改变感应线圈中的电压或电流。

通过检测电压或电流的变化，我们可以确定物体是否接近开关。

磁性接近开关具有灵敏度高、可靠性强的特点，适用于检测金属物体的接近。

它被广泛应用于自动化生产线、机械设备等领域。

第二种方案是光电接近开关。

光电接近开关是利用光束的中断来检测物体的接近。

它由一个发射器和一个接收器组成，发射器发射的光束被接收器接收。

当被检测物体接近开关时，会阻挡光线的传播，从而使接收器接收到的光信号发生变化。

通过检测光信号的变化，我们可以判断物体是否接近开关。

光电接近开关具有快速响应、不受物体材料的影响的优点，适用于检测非金属物体的接近。

它被广泛应用于自动门、自动灯控等领域。

第三种方案是电感接近开关。

电感接近开关利用被检测物体的电导率和电感来进行接近的检测。

它包含一个电感线圈和一个高频发生器。

当被检测物体接近开关时，会改变电感线圈中的电感值，从而改变高频发生器中的振荡频率。

通过检测振荡频率的变化，我们可以确定物体是否接近开关。

电感接近开关具有非接触式、适用于检测非金属物体的优点，适用于粉尘、液体等环境恶劣的场合。

它被广泛应用于粉尘检测、储罐液位控制等领域。

通过以上的介绍，我们可以看出接近开关方案在不同的应用领域中起到了至关重要的作用。

选择适合的接近开关方案可以提高设备的自动化程度、生产效率和安全性。

不同的方案适用于不同的场景，我们需要根据具体的需求来选择合适的方案。

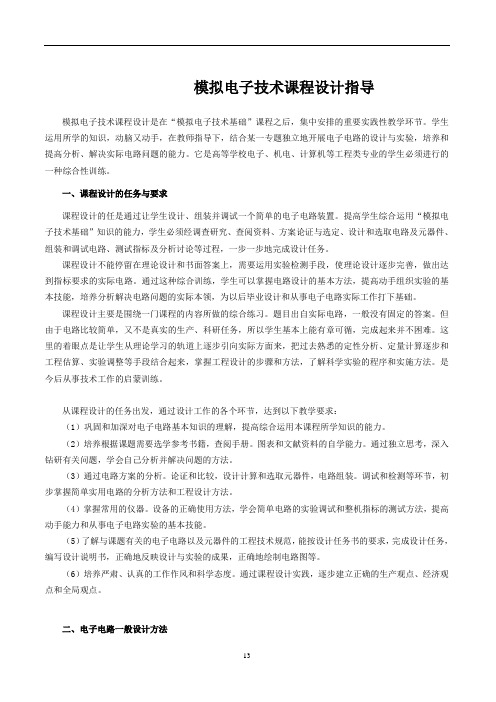

模拟电子技术课程设计指导模拟电子技术课程设计是在“模拟电子技术基础”课程之后，集中安排的重要实践性教学环节。
