接近开关简介.

接近开关NPN和PNP区别－资料类关键信息项：1、接近开关类型：NPN 型、PNP 型2、工作原理差异3、输出信号特点4、适用场景5、接线方式11 引言本协议旨在详细阐述接近开关中 NPN 型和 PNP 型的区别，以便用户在实际应用中能够准确选择和使用适合的接近开关。

111 接近开关简介接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关。

它通过感应目标物体的接近或远离来输出相应的电信号。

112 NPN 型接近开关NPN 型接近开关的输出端在没有检测到物体时为高电平，检测到物体时输出低电平。

113 PNP 型接近开关PNP 型接近开关在未检测到物体时输出低电平，检测到物体时输出高电平。

21 工作原理差异NPN 型接近开关内部使用 NPN 型三极管，当有物体接近时，三极管导通，输出端接地，从而输出低电平。

PNP 型接近开关内部采用 PNP 型三极管，当有物体接近时，三极管导通，电源通过三极管加到输出端，从而输出高电平。

211 电流流向在 NPN 型接近开关中，电流从电源正极出发，经过负载，然后流入接近开关的输出端，最后流到地。

对于 PNP 型接近开关，电流从电源正极出发，经过接近开关的输出端，再经过负载，最后流回电源负极。

31 输出信号特点NPN 型接近开关的输出信号为低电平有效，常用于连接到 PLC 等控制器的输入端口时，需要使用漏型输入接法。

PNP 型接近开关的输出信号为高电平有效，在连接到 PLC 等控制器时，通常采用源型输入接法。

311 负载连接当使用 NPN 型接近开关时，负载的一端连接电源正极，另一端连接接近开关的输出端。

而使用 PNP 型接近开关时，负载的一端连接接近开关的输出端，另一端连接电源负极。

41 适用场景NPN 型接近开关适用于需要在检测到物体时拉低电平的场合，例如某些控制系统中需要低电平触发的情况。

PNP 型接近开关则适用于需要在检测到物体时抬高电平的应用场景。

欧姆龙接近开关E2E-X4MD1简介欧姆龙接近开关E2E-X4MD1是一种非接触式传感器，用于检测物体是否接近开关，通常用于自动化控制系统。

该开关采用磁感应原理工作，可以识别铁质和非铁质材料。

E2E-X4MD1是欧姆龙公司生产的一款具有高可靠性和长寿命的接近开关，广泛应用于工业自动化和机器人控制系统。

构成E2E-X4MD1接近开关由四个主要部分组成：1.感应面：用于检测物体是否接近开关，通常为金属材料。

2.感应元件：用于转换感应面的信号为电信号，通常为磁敏元件。

3.电路板：用于处理并放大电信号，通常为数字电路。

4.脚座：用于连接电源和控制器，通常为插头或接线端子。

工作原理E2E-X4MD1接近开关采用磁感应原理工作。

当感应面靠近磁敏元件时，感应面产生的磁场会影响磁敏元件的磁场，从而引起感应元件中感应电动势的变化。

感应元件将变化的电信号输出到电路板上，经过电路板的处理和放大，然后输出到控制器上。

技术参数E2E-X4MD1接近开关的技术参数如下：•检测距离：4mm•接头类型：M12插座•工作电压范围：10～30VDC•感应物体：铁质或非铁质材料•最大开关频率：1000Hz•最大开关电流：200mA•最大负载电压：30VDC•工作温度范围：-25℃～70℃•保护等级：IP67应用场景E2E-X4MD1接近开关广泛应用于以下领域：1.工业自动化控制系统：可用于自动控制输送带或流水线的开关，以检测物体的位置和传送状态。

2.机器人控制系统：可用于检测机器人的位置和操作状态，以调整机器人的动作和速度。

3.食品加工和制药行业：可用于检测食品或药品的位置和状态，以保证产品质量和安全性。

4.包装行业：可用于自动控制包装机械，以准确地控制包装材料和产品的位置和数量。

总结E2E-X4MD1接近开关是欧姆龙公司生产的一款高可靠性和长寿命的非接触式传感器，采用磁感应原理工作，可以检测铁质和非铁质材料的位置和状态。

该接近开关广泛应用于工业自动化和机器人控制系统，以及食品加工、制药和包装行业。

一、电感式接近开关：只能检测金属物体1.工作原理电感式接近开关属于一种有开关量输出的位置传感器，它由L C高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。

这个涡流反作用于接近开关，使接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。

这种接近开关所能检测的物体必须是金属物体。

2.工作流程方框图术语解释1.检测距离:动作距离是指检测体按一定方式移动时，从基准位置（接近开关的感应表面）到开关动作时测得的基准位置到检测面的空间距离。

额定动作距离指接近开关动作距离的标称值。

2.设定距离：接近开关在实际工作中整定的距离，一般为额定动作距离的0.8倍。

3.回差值:动作距离及复位距离之间的绝对值。

4.标准检测体：可使接近开关作比较的金属检测体。

本厂所采用的检测体为正方形的A3钢，厚度为1m m，所采用的边长是接近开关检测面的 2.5倍。

5.输出状态：分常开和常闭。

当无检测物体时，常开型的接近开关所接通的负载，由于接近开关内部的输出晶体管的截止而不工作，当检测到物体时，晶体管导通，负载得电工作。

6.检测方式：分埋入式和非埋入式。

埋入式的接近开关在安装上为齐平安装型，可及安装的金属物件形成同一表面，非埋入式的接近开关则需把感应头露出，以达到其长检测距离的目的。

7.响应频率f：按规定的1秒的时间间隔内，接近开关动作循环的次数。

响应时间t：接近开关检测到物体时间到接近开关出现电平状态翻转的时间之差。

可用公式换算t=1/f以NPN型输出的接近开关为例8.导通压降：既接近开关在导通状态时，开关内输出晶体管上的电压降。

9.输出形式：分n p n二线，n p n三线，n p n四线，p n p二线，p n p 三线，p n p四线，D C二线，A C二线，A C五线（自带继电器）等几种常用的形式输出。

注意事项1：当检测物体为非金属时，检测距离要减小，另外很薄的镀膜层也是检测不到的。

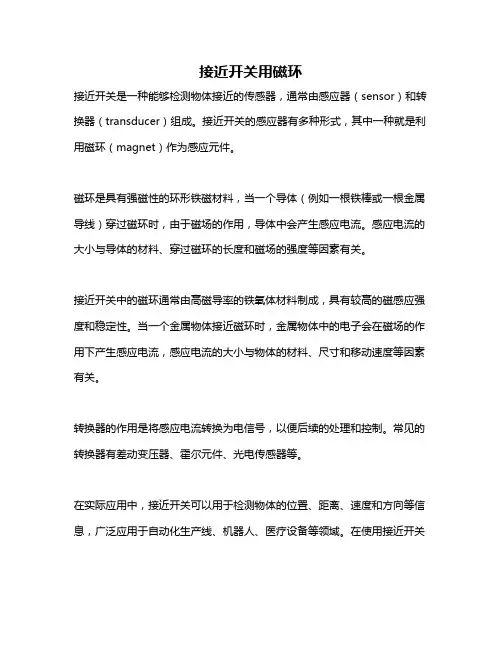

接近开关用磁环
接近开关是一种能够检测物体接近的传感器，通常由感应器（sensor）和转换器（transducer）组成。

接近开关的感应器有多种形式，其中一种就是利用磁环（magnet）作为感应元件。

磁环是具有强磁性的环形铁磁材料，当一个导体（例如一根铁棒或一根金属导线）穿过磁环时，由于磁场的作用，导体中会产生感应电流。

感应电流的大小与导体的材料、穿过磁环的长度和磁场的强度等因素有关。

接近开关中的磁环通常由高磁导率的铁氧体材料制成，具有较高的磁感应强度和稳定性。

当一个金属物体接近磁环时，金属物体中的电子会在磁场的作用下产生感应电流，感应电流的大小与物体的材料、尺寸和移动速度等因素有关。

转换器的作用是将感应电流转换为电信号，以便后续的处理和控制。

常见的转换器有差动变压器、霍尔元件、光电传感器等。

在实际应用中，接近开关可以用于检测物体的位置、距离、速度和方向等信息，广泛应用于自动化生产线、机器人、医疗设备等领域。

在使用接近开关
时，需要根据具体的需求选择合适的型号和规格，以确保系统的稳定性和可靠性。

光电接近开关符号表示1. 光电接近开关简介光电接近开关是一种常用的自动检测装置，用于探测物体的存在或位置。

它通过利用光电效应原理，将物体对光线的遮挡程度转换为电信号，从而实现对物体的检测。

2. 光电接近开关符号表示在电气图纸中，光电接近开关通常使用特定的符号来表示。

这些符号具有统一的标准，以便工程师和技术人员能够快速理解和识别。

2.1 NPN型光电接近开关符号NPN型光电接近开关是一种常见的类型，其符号如下所示：该符号由一个圆形和一个箭头组成。

圆形代表传感器部分，箭头表示输出信号方向。

在NPN型光电接近开关中，当物体遮挡传感器时，输出信号为高电平。

2.2 PNP型光电接近开关符号PNP型光电接近开关是另一种常见类型，其符号如下所示：与NPN型光电接近开关符号相比，PNP型光电接近开关的箭头方向相反。

在PNP型光电接近开关中，当物体遮挡传感器时，输出信号为低电平。

2.3 无源型光电接近开关符号无源型光电接近开关是一种特殊类型的光电接近开关，其符号如下所示：无源型光电接近开关没有内置的功率放大器，需要外部供应电压来驱动。

该符号由一个圆形和一个波浪线组成。

圆形代表传感器部分，波浪线表示外部供应电压。

3. 其他相关信息除了上述符号表示外，还有一些其他相关信息需要了解。

3.1 工作原理光电接近开关通过发射红外或可见光束，并使用光敏元件来检测被测物体对光束的遮挡程度。

当物体靠近传感器时，遮挡程度增加，从而导致输出信号发生变化。

3.2 应用领域光电接近开关广泛应用于各个领域，如工业自动化、机械设备、物流运输等。

它们可以用于检测物体的存在、位置和运动，以实现自动控制和监测。

3.3 注意事项在使用光电接近开关时，需要注意以下几点：•确保光线的稳定性和一致性，避免外界光线对传感器的影响。

•调整传感器的灵敏度和触发距离，以适应不同的应用场景。

•防止传感器受到灰尘、油污等物质的污染，影响其正常工作。

结论光电接近开关符号表示是电气图纸中常见且重要的一部分。

LJ18A3-8-ZBY 接近开关简介
接近开关是种开关型传感器(即无无触点开关)，它即有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。

产品有电感式、电容式、霍尔式、交、直流型。

它广泛地应用于机床、冶金、化工、轻纺和印刷等行业。

在自动控制系统中可作为限位、计数、定位控制和自动保护环节。

接近开关具有使用寿命长、工作可靠、重复定位精度高、无机械磨损、无火花、无噪音、抗振能力强等特点。

因此到目前为止，接近开关的应用范围日益广泛，其自身的发展和创新的速度也是极其迅速。

产品图片 Photo 输出方式I / O mode 产品名称/型号
LJ18A3-8-ZBY 接近开关
直流两线常开 直流两线常闭 直流三线NPN 常开 直流三线NPN 常闭 直流三线PNP 常开
直流三线PNP 常闭 交流两线常开
交流两线常闭
电气接线图 Connection diagram
规格参数 Specification
安装方式
埋入式/非埋入式；插件式/
引线式 测距 5；8；12；12；20（mm ）
尺寸规格
M18
电源电压 10..36VDC
涟波 <10% 空载电流
<10mA
最大负载电流 100mA 120mA
电压降 <1.5V
<6V
迟滞
<15%（Sr ） 开关频率 800Hz
500Hz
防护等级 IP67 过载保护电流
150mA 感应面材质
PTFE （特氟龙）
本文内容来源南京凯基特官网。

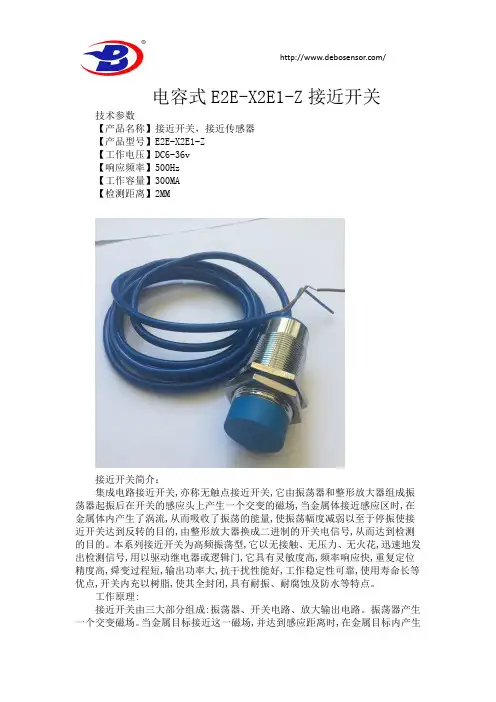

电容式E2E-X2E1-Z接近开关技术参数
【产品名称】接近开关，接近传感器
【产品型号】E2E-X2E1-Z
【工作电压】DC6-36v
【响应频率】500Hz
【工作容量】300MA
【检测距离】2MM
接近开关简介：
集成电路接近开关,亦称无触点接近开关,它由振荡器和整形放大器组成振荡器起振后在开关的感应头上产生一个交变的磁场,当金属体接近感应区时,在金属体内产生了涡流,从而吸收了振荡的能量,使振荡幅度减弱以至于停振使接近开关达到反转的目的,由整形放大器换成二进制的开关电信号,从而达到检测的目的。

本系列接近开关为高频振荡型,它以无接触、无压力、无火花,迅速地发出检测信号,用以驱动继电器或逻辑门,它具有灵敏度高,频率响应快,重复定位精度高,舜变过程短,输出功率大,抗干扰性能好,工作稳定性可靠,使用寿命长等优点,开关内充以树脂,使其全封闭,具有耐振、耐腐蚀及防水等特点。

工作原理:
接近开关由三大部分组成:振荡器、开关电路、放大输出电路。

振荡器产生一个交变磁场。

当金属目标接近这一磁场,并达到感应距离时,在金属目标内产生
涡流,从而导致振荡衰减,以至停振。

振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号,触发驱动控制器件,从而达到非接触式之检测目的。

目标离传感器越近,目标离传感器越近,线圈内的阻尼就越大;阻尼越大,传感器振荡器的电流就越小.电感式接近开关的电流损耗,随着与金属目标距离的减小而减小。

欧姆龙接近开关TL-N20ME1什么是欧姆龙接近开关？欧姆龙接近开关（Omron Proximity Switch）是一种用于检测非接触物体存在的电子开关。

它使用电磁感应原理，通过检测电磁场中物体的影响来判断物体是否存在。

此种开关通常被用于工业自动化流程中，如传送带控制、自动化生产等场合。

简介欧姆龙接近开关TL-N20ME1采用直流12-24V供电，可检测金属非触碰式对象（如铁、不锈钢等）的存在与否。

它是一种高性能、高灵敏度、耐腐蚀、耐高温的电子开关，广泛应用于机械装置、自动化流程控制等领域。

特点1. 高性能欧姆龙接近开关TL-N20ME1的探测范围远高于市场大部份接近距离传感器，且性能稳定，反应速度快，探测精度高，可提高生产效率。

2. 高灵敏度该款接近开关探测灵敏度高，可探测到小尺寸非金属物体的存在。

3. 耐腐蚀欧姆龙接近开关TL-N20ME1采用了特殊的环氧树脂封装，具有耐腐蚀的特性，可在恶劣环境下使用。

4. 耐高温该款开关采用了特殊材料的封装，可耐受高达100℃的温度，适用于在高温环境下的应用场合。

5. 质量稳定欧姆龙接近开关使用优质的传感元件和电路，经过严格的测试和质量控制，确保产品质量稳定可靠。

使用方法欧姆龙接近开关TL-N20ME1使用简单，只需将开关的正负极连接电源，将信号线连接到需要检测的工件上即可。

开关探测到工件靠近时，会发出信号，以触发后续的控制操作。

该款接近开关应用广泛，可用于机械装置、自动化流程控制、电子设备控制等多个领域。

它的高性能、高灵敏度、耐腐蚀、耐高温等特性，使其在现代工业自动化中占据着重要的地位。

总结欧姆龙接近开关TL-N20ME1是一种优秀的电子开关，在工业自动化中发挥着不可替代的作用。

它的高性能、高灵敏度、耐腐蚀、耐高温等特性，使其在众多品牌中脱颖而出。

通过简单的连接和使用，可以实现非接触式物体探测，提高生产效率和自动化生产水平。

金属接近开关原理
金属接近开关是一种常用的传感器设备，它的工作原理是通过金属物体和开关之间的接近距离来控制电路的开闭状态。

金属接近开关通常由两部分组成：探头和控制器。

探头是负责检测金属物体接近情况的部件，而控制器则负责根据检测结果来控制电路的开闭。

当金属物体靠近探头时，由于金属的导电性，会改变探头周围的电场分布情况。

这个电场的变化会被探头感知到，并转化为电信号传给控制器。

控制器根据接收到的信号，判断金属物体是否接近，并根据需要控制电路的开闭。

金属接近开关的工作距离通常是可调的，这取决于应用的需求。

一般来说，通过调整探头和金属物体之间的距离，可以改变金属接近开关的探测灵敏度。

金属接近开关常用于工业自动化领域，如机器人、自动化生产线等。

它能够实时感知金属物体的接近情况，从而实现对设备或工艺流程的准确控制。

总结起来，金属接近开关通过感知金属物体接近情况，并将其转化为电信号来控制电路的开闭。

它是一种在工业自动化领域被广泛使用的传感器设备。

接近开关的应用和注意事项一、接近开关的简介接近开关其实是一种开关型位置传感器。

是一种无需与运动部件进行机械直接接触而可以动作的位置开关，当检测体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给PLC控制装置提供控制指令。

它同时具有传感性能强，动作可靠，性能稳定，频率响应快，使用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。

图1 电感型接近开关二、接近开关在药厂提取车间的应用那么，在药厂提取车间里接近开关主要使用在什么地方呢？以本项目为例，接近开关的应用主要使用在两各方面：工艺管道转接板上和提取罐盖子的开关。

现场照片如下：图2 接近开关图3 转接板正面图4 转接板背面图5 提取罐盖子上在工艺管道转接板上的应用：提取车间生产线有各种药液管道、CIP清洗液管道等等，在生产过程中这些管道需要在转接板上进行转换连接，而接近开关的作用就是感应各种工艺管道的转换连接是否到位，从而给出控制指令到PLC控制装置以判断相应管道的自控阀门是否可以开启或关闭，或者进行其它操作。

提取罐盖子的开关：提取罐盖子的开关主要是气缸驱动的，接近开关的作用是感应盖子的各种动作是否已经到位，从而给出控制指令到PLC控制装置判断是否可以进行下一步操作。

关于接近开关在提取车间里的大量使用，我们可以从以下几个方面进行分析：首先，从环境因素上来说，提取车间是有防爆要求的生产环境，而接近开关是一种本安型的电气设备，从上面介绍可以看出，当金属检测体接近开关的感应区域，开关就能无接触，无压力、无火花地迅速发出开关指令，因此接近开关是适合提取车间防爆生产环境的要求的。

其次，从生产工艺上来说，本项目提取车间有大量的工艺管道需要转换连接，有各种罐体盖子需要开关，而接近开关体积小、安装方便这是接近开关能够大量使用的原因。

再次，提取车间在生产过程中会产生很多水、药液、酸碱等腐蚀性物质，而接近开关对这样的环境具有较好的适应性。

接近开关简介一、性能特点在各类开关中，有一种对接近它物件有“感知”能力的元件——位移传感器。

利用位移传感器对接近物体的敏感特性达到控制开关通或断的目的，这就是接近开关。

当有物体移向接近开关，并接近到一定距离时，位移传感器才有“感知”，开关才会动作。

通常把这个距离叫“检出距离”。

不同的接近开关检出距离也不同。

有时被检测验物体是按一定的时间间隔，一个接一个地移向接近开关，又一个一个地离开，这样不断地重复。

不同的接近开关，对检测对象的响应能力是不同的。

这种响应特性被称为“响应频率”。

二、种类因为位移传感器可以根据不同的原理和不同的方法做成，而不同的位移传感器对物体的“感知”方法也不同，所以常见的接近开关有以下几种：1．涡流式接近开关这种开关有时也叫电感式接近开关。

它是利用导电物体在接近这个能产生电磁场接近开关时，使物体内部产生涡流。

这个涡流反作用到接近开关，使开关内部电路参数发生变化，由此识别出有无导电物体移近，进而控制开关的通或断。

这种接近开关所能检测的物体必须是导电体。

2．电容式接近开关这种开关的测量通常是构成电容器的一个极板，而另一个极板是开关的外壳。

这个外壳在测量过程中通常是接地或与设备的机壳相连接。

当有物体移向接近开关时，不论它是否为导体，由于它的接近，总要使电容的介电常数发生变化，从而使电容量发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通或断开。

这种接近开关检测的对象，不限于导体，可以绝缘的液体或粉状物等。

3．霍尔接近开关霍尔元件是一种磁敏元件。

利用霍尔元件做成的开关，叫做霍尔开关。

当磁性物件移近霍尔开关时，开关检测面上的霍尔元件因产生霍尔效应而使开关内部电路状态发生变化，由此识别附近有磁性物体存在，进而控制开关的通或断。

这种接近开关的检测对象必须是磁性物体。

4．光电式接近开关利用光电效应做成的开关叫光电开关。

将发光器件与光电器件按一定方向装在同一个检测头内。

当有反光面（被检测物体）接近时，光电器件接收到反射光后便在信号输出，由此便可“感知”有物体接近。

常用电器元件及符号简介Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998常用电器元件1.接近开关接近开关是无触头开关，按工作原理来区分，有高频振荡型、电容型、感应电桥型、永久磁铁型、霍尔效应型等多种，其中以高频振荡型最为常用。

高频振荡型接近开关的电路由振荡器、晶体管放大器和输出电路三部分组成。

其基本工作原理如下。

当装在运动部件上的金属物体接近高频振荡器的线圈L(称为感群头)时，由于该物体内部产生涡流损耗，使振荡回路等效电阻增大，能量损耗增加，使振荡减弱直至终止，接近开关刚好动作时感群头的距离称为动作距离。

常用的接近开关有LJ1、LJ2和JXJ0等系列。

接近开关因具有工作稳定可靠、使用寿命长、重复定位精度高、操作频率高、动作迅速等优点，故应用越来越广泛。

2.低压断路器低压断路器即低压自动开关，又称低压空气开关或自动空气断路器。

它相当于闸刀开关、熔断器、热继电器、欠电压继电器等的组合，是一种既有手动开关作用，又能进行欠压、失压、过载、短路保护的电器开关的主触头是靠操作机构手动或电动合闸的，并由自由脱扣机构将主触头锁在合闸位置上器的线圈和热脱扣器的热元件与主电路串联失脱扣器的线圈与电路并联。

当电路发生短路或严重过载时，过电流脱扣器的衔铁被吸合，使自由脱扣机构动作。

当电路过载时，热脱扣器的热元件产生的热量增加，使双金属片向上弯曲，推动自由脱扣机构动作。

当电路失压时，失压脱扣器的衔铁释放，也使自由脱扣机构动作。

分励脱扣器则作为远距离控制分断电路之用。

机床上常用的自动开关DZ10、DZS-20和DZS-50系列。

适用于交流电压500V，直流电压220V以下的电路中，作不频繁地接通和断开电路开关时，其额定电压和额定电流应不小于电路正常工作的电压和电流。

热脱扣器及过电流脱扣器整定电流与负载额定电流一致.3.按钮开关按钮开关通常用作短时接通或断开小电流控制电路的开关。
