现浇混凝土箱梁施工方案审批：校核：编制：经理部年月日目录一、工程概况 (1)二、编制依据 (1)三、施工部署 (2)四、模板工程 (5)五、钢筋工程 (11)六、支座安装及抗震挡块施工 (16)七、箱梁混凝土施工 (18)八、冬季、雨季施工的具体措施 (21)九、张拉工艺 (24)十、孔道压浆 (28)十一、施工注意事项及质量要求 (30)十二、资源配置 (32)十三、保证措施 (33)十四、安全保证措施、文明施工和环境保护 (35)郑州市三环路快速化工程BT项目现浇箱梁混凝土施工方案一、工程概况本项目从南阳路立交东侧开始起坡修建高架桥，沿北三环道路边绿化带中心线呈双幅布置，在花园路立交处高架桥向道路外侧偏移，跨越花园路立交匝道后，重新沿北三环边绿化带中心线向东，与中州大道立交相接。
全线高架桥采用双幅形式、上下行分离，单幅桥梁宽13米，两桥之间净距16.75米，单幅桥全宽13米，净12米，位于原北三环快速车道边绿化带带内。
在设置辅助车道的路段，辅道车道全宽17米，净16米。
匝道宽8米，净宽7米。
45～55联起点在华北水利水电学院门口，终点位于黄家庵路东侧约151米，北幅桥墩号为N144-N184，起点桩号N4+542，终点桩号N5+910，桥长1368米；南幅起点桩号S4+543，终点桩号S5+899，桥长1346米。
全线共有预应力混凝土现浇连续箱梁16联，根据跨度不同分为2m， 2.8m 高度，宽度13m，具体形式见下表。
（1）主线桥表1-1 主线桥箱梁截面参数表二、编制依据2.1郑州市三环线快速化工程北三环第一、二标段（南阳路～黄家庵路）施工图设计；2.2图纸会审纪要、设计变更2.3《建筑施工碗扣式钢管脚手架安全技术规范》（JGJ166-2008）；2.4《建筑施工模板安全技术规程》（JGJ162-2008）；2.5《城市桥梁工程施工与质量验收规范》（CJJ 2-2008）；2.6《公路桥涵施工技术规范》（JTG/ F50-2011）；2.7《公路工程质量检验评定标准》JTG F80/1-2004；2.8《混凝土结构工程施工质量验收规范》GB 50204-2011；2.9《钢管满堂支架预压技术规程》（JGJ/T194-2009）；2.10《公路桥梁盆式橡胶支座规范》（JT/T391-2009）；三、施工部署3.1整体施工顺序的划分根据设计图纸、施工进度要求及本工程整体施工部署，现场下部结构施工情况以及施工区域高压线改迁、支架搭设等情况，计划先施工下部结构具备条件的S51联，同时优先施工需两端张拉的大跨度桥梁N54，S54联，再依次施工其他联箱梁，连续箱梁现场浇筑施工具体施工计划见下表。

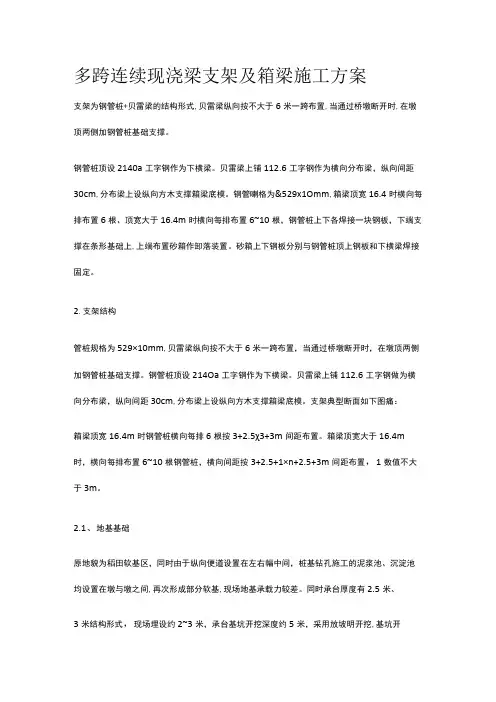

多跨连续现浇梁支架及箱梁施工方案支架为钢管桩+贝雷梁的结构形式,贝雷梁纵向按不大于6米一跨布置,当通过桥墩断开时,在墩顶两侧加钢管桩基础支撑。
钢管桩顶设2140a工字钢作为下横梁。
贝雷梁上铺112.6工字钢作为横向分布梁，纵向间距30cm,分布梁上设纵向方木支撑箱梁底模。
钢管喇格为&529x1Omm,箱梁顶宽16.4时横向每排布置6根、顶宽大于16.4m时横向每排布置6~10根，钢管桩上下各焊接一块钢板，下端支撑在条形基础上,上端布置砂箱作卸落装置。
砂箱上下钢板分别与钢管桩顶上钢板和下横梁焊接固定。
2.支架结构管桩规格为529×10mm,贝雷梁纵向按不大于6米一跨布置，当通过桥墩断开时，在墩顶两侧加钢管桩基础支撑。
钢管桩顶设214Oa工字钢作为下横梁。
贝雷梁上铺112.6工字钢做为横向分布梁，纵向间距30cm,分布梁上设纵向方木支撑箱梁底模。
支架典型断面如下图痛：箱梁顶宽16.4m时钢管桩横向每排6根按3+2.5χ3+3m间距布置。
箱梁顶宽大于16.4m 时，横向每排布置6~10根钢管桩，横向间距按3+2.5+1×n+2.5+3m间距布置，1数值不大于3m。
2.1、地基基础原地貌为稻田软基区，同时由于纵向便道设置在左右幅中间，桩基钻孔施工的泥浆池、沉淀池均设置在墩与墩之间,再次形成部分软基,现场地基承载力较差。
同时承台厚度有2.5米、3米结构形式，现场埋设约2~3米，承台基坑开挖深度约5米，采用放坡明开挖,基坑开挖的面积与深度均较大，基坑周围回填区被水浸泡再次形成软基区。
现浇梁支架施工前，先挖除淤泥质软基或泥浆沉渣彻底清除干净，再换填片石，片石层上施工条形基础。
根据现场地质条件，换填片石平均厚度约2.5米，宽3.0米，条形基础宽1.5米，高1.5米,上下各布置一层钢筋网片。
2.2、钢管桩支架钢管桩采用529×10mm规格钢管桩，随箱梁顶宽变化、每6~10根为一排，纵向分布间距不大于6米，墩柱处加密。
现浇箱梁施工2009-09-28 16:47:20 作者：来源：浏览次数：174 网友评论 0 条连续梁桥施工一、工程概况天桥为上跨机耕天桥。
上构为四跨4x20预应力变截面钢筋混凝土连续箱梁，梁宽5.5m ；下构为柱式桥墩、肋式桥台、两层明挖扩大基础。
桥墩墩身、扩大基础均为C20片石砼；桥台台身为C25砼，扩大基础为C15砼；梁体为C30砼。
二、施工准备天桥施工之前，首先将临时便道修通，以便不影响原道路行车。
同时做好征地拆迁等一切准备工作。
三、施工方案一）下构施工基础施工1、施工要点（1）本合同段地处膨胀土地段，明挖基础开挖后，应严格进行验槽，及时施工和回填封闭，以减少各种自然因素对基坑的不利影响；如实际承载力与设计有出入时，应报请有关部门同意并采取相应处理措施。
基坑开挖土方以挖掘机开挖为主，人工辅助修整基坑。
采取放坡开挖为主，基坑排水采用集水坑法。
基坑放坡的坡度根据现场地质情况和地下水的情况具体确定。
当开挖深度大于4m的基坑时，采用分台阶放坡开挖方案。
（2）片石砼施工严格按图纸设计进行。
石料应坚韧、密实、坚固与耐久，能抵抗风化和水流的冲蚀，质地适当细致，色泽均匀，无缝隙、开裂及结构缺陷。
石料不得含有妨碍水泥浆的正常粘结或有损于外露面外观的污泥、油质或其它有害物质。
填充片石的数量不超过砼体积的25%，片石厚度不小于150mm，片石不得接触钢筋或预埋件。
（3）砼采用现场搅拌，吊车辅助浇注，插入式振捣器振捣。
2、施工注意事项（1）基础开挖应报请相关部门检查、测量基础平面位置和现有地面标高并获得批准后实施。
（2）坑顶边缘留有护道，避免在此范围内加载，以保持边坡稳定，静载距坑缘不小于0.5m，动载距坑缘不小于1.0m。
荷载距坑缘距离应满足不使土体坍塌为限。
（3）使用机械开挖，不得破坏基底土的结构，可在设计高程上保持一定厚度（约30cm），由人工开挖，做好垫层。
（4）基坑开挖不宜间断。
开挖好的基础应及时进行灌注基础混凝土施工。
现浇预应力砼箱梁施工1、施工方案预应力砼箱梁现浇施工全部采用搭设满堂支架法施工。
根据现场情况并做好行车安全工作，树立各种交通引导警示标志，确保施工安全。
施工时首先进行地基处理，然后人工搭设满堂支架，帆布麻袋装砂预压，底模和外侧模采用15mm厚竹胶板，内模采用槽钢加劲肋组合钢模板。
砼泵送入模，现浇梁分段浇注，对预应力砼箱梁按照第一次浇注底板和腹板，第二次浇注顶板，浇注接触面要清洗干净，并用高压水枪冲洗后方可进行后续施工，张拉时按照横向对称分批进行。
采用Φj15.24低松弛预应力钢绞线，待混凝土强度达到设计要求时，张拉预应力束，在预应力束灌浆强度达到90%后，可拆除支架。
2、预应力砼连续箱梁施工工艺及措施（1）地基处理根据现场地表和地质情况，采取的地基处理措施。
当支架处于承台基坑回填位置时，换填30cm厚的6%的灰土，分层碾压密实，在灰土层上部浇注12cm厚C15砼封面，防止雨水浸泡，在砼面上搭设脚手架即可。
（2）碗扣式钢管支架搭设梁纵横向坡度可通过调节顶托高度来达到设计要求的标高。
为增加支架稳定性，纵向每隔4.5m设1道横向剪刀撑，横向每3.6m 设1道纵向剪刀撑。
且剪刀撑均与6～7根立杆联系，与地面夹角成45°～60°，并要将各道剪刀撑联结成整体，剪刀撑钢管和立杆用旋转扣件扣紧。
箱梁外侧两根立杆搭设时加高，搭设横杆，上架5cm厚木板作为施工时的操作平台，操作平台宽度可按1.0m铺设，立杆外侧挂安全防护网。
满堂脚手架外侧搭设“一”字形斜坡通道，供施工和检查时作为上下支架的通道。
通道宽2m，用木板满铺。
（3）支架预压预压前布设好测量控制点，观测支架和地基的变形情况。
观测次数每天2次，并记录好原始数据，以便对结果进行统计分析。
按箱梁全断面的140%配重进行预压，重物采用袋装中粗砂，将砂袋分层整齐堆码在砂盘上，用吊车吊放在指定位置处。
吊放过程中要有专人统一指挥，协调行动。
预压连续观测3天，沉降趋于稳定后，并报监理检查，征得其同意后，卸除荷载。

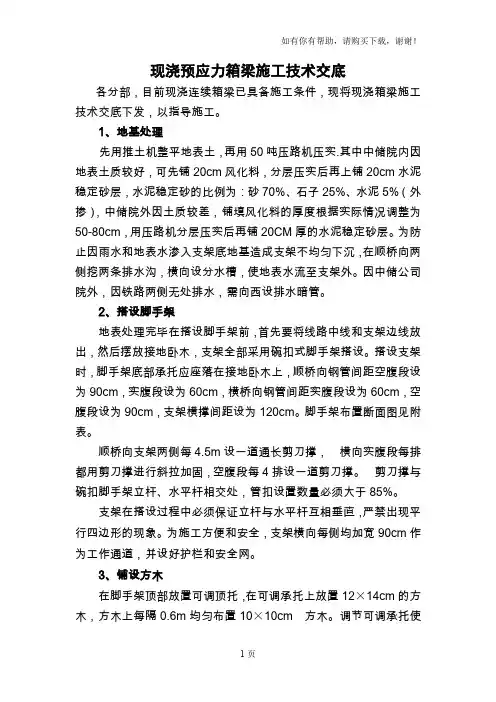

现浇预应力箱梁施工技术交底各分部，目前现浇连续箱梁已具备施工条件，现将现浇箱梁施工技术交底下发，以指导施工。
1、地基处理先用推土机整平地表土，再用50吨压路机压实.其中中储院内因地表土质较好，可先铺20cm风化料，分层压实后再上铺20cm水泥稳定砂层，水泥稳定砂的比例为：砂70%、石子25%、水泥5%（外掺），中储院外因土质较差，铺填风化料的厚度根据实际情况调整为50-80cm，用压路机分层压实后再铺20CM厚的水泥稳定砂层。
为防止因雨水和地表水渗入支架底地基造成支架不均匀下沉，在顺桥向两侧挖两条排水沟，横向设分水槽，使地表水流至支架外。
因中储公司院外，因铁路两侧无处排水，需向西设排水暗管。
2、搭设脚手架地表处理完毕在搭设脚手架前，首先要将线路中线和支架边线放出，然后摆放接地卧木，支架全部采用碗扣式脚手架搭设。
搭设支架时，脚手架底部承托应座落在接地卧木上，顺桥向钢管间距空腹段设为90cm，实腹段设为60cm，横桥向钢管间距实腹段设为60cm，空腹段设为90cm，支架横撑间距设为120cm。
脚手架布置断面图见附表。
顺桥向支架两侧每4.5m设一道通长剪刀撑，•横向实腹段每排都用剪刀撑进行斜拉加固，空腹段每4排设一道剪刀撑。
•剪刀撑与碗扣脚手架立杆、水平杆相交处，管扣设置数量必须大于85%。
支架在搭设过程中必须保证立杆与水平杆互相垂直，严禁出现平行四边形的现象。
为施工方便和安全，支架横向每侧均加宽90cm作为工作通道，并设好护栏和安全网。
3、铺设方木在脚手架顶部放置可调顶托，在可调承托上放置12×14cm的方木，方木上每隔0.6m均匀布置10×10cm•方木。
调节可调承托使方木均匀受力。
•可调顶托调整高度控制在30cm以内，以保证支架顶端的稳定性。
4、支架预压为了检验钢管支架方案的可行性，减少和消除支架非弹性变形和地基的不均匀沉降对现浇梁施工的影响，根据设计要求，需对所有现浇梁支架进行预压，预压荷载不得小于梁体自重，本合同拟选梁体自重的1.2倍。

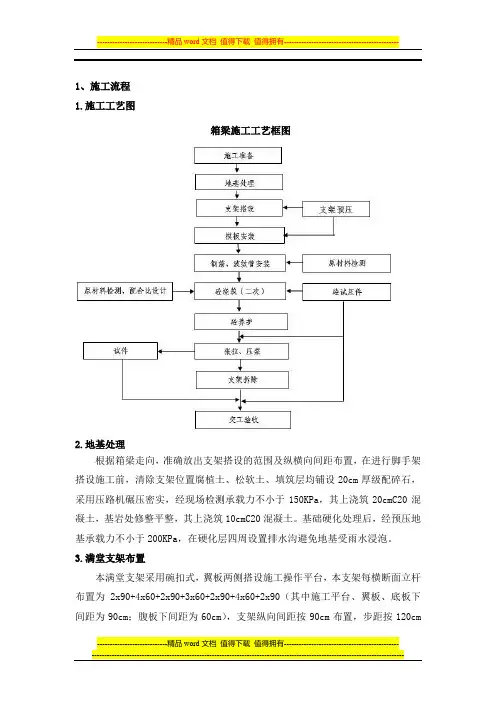

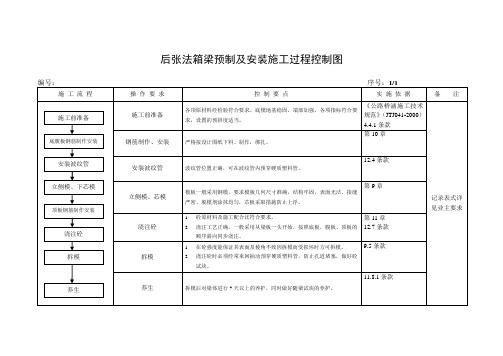

1、施工流程1.施工工艺图箱梁施工工艺框图2.地基处理根据箱梁走向，准确放出支架搭设的范围及纵横向间距布置，在进行脚手架搭设施工前，清除支架位置腐植土、松软土、填筑层均铺设20cm厚级配碎石，采用压路机碾压密实，经现场检测承载力不小于150KPa，其上浇筑20cmC20混凝土，基岩处修整平整，其上浇筑10cmC20混凝土。
基础硬化处理后，经预压地基承载力不小于200KPa，在硬化层四周设置排水沟避免地基受雨水浸泡。
3.满堂支架布置本满堂支架采用碗扣式，翼板两侧搭设施工操作平台，本支架每横断面立杆布置为2x90+4x60+2x90+3x60+2x90+4x60+2x90（其中施工平台、翼板、底板下间距为90cm；腹板下间距为60cm），支架纵向间距按90cm布置，步距按120cm布置，立杆采用对接，接头错开50％。
支架设置横向、纵向、水平剪刀撑，剪刀撑层间距不得大于5m，剪刀撑的斜角为45°～60°，支架底部设置扫地杆，扫地杆在第一层横杆下且距离地面高度不大于30cm。
支架上部结构采用横向100*120的方木，再按底板10cm的间距铺设5cm×10cm方木，最后钉置δ=18mm 清水黑模板。
内模亦采用支架加固，支架纵横竖向间距均不得大于90cm，腹板对拉筋设置2层，间距不得大于70cm。
满堂支架底部采用方木作垫层，可调底座和顶托钢管旋出高度不大于30cm。
4.支架预压⑴预压目的支架搭设完成后，应模拟梁部荷载按110%预压，以消除支架的非弹性变形，检验支架的可靠性和稳定性，并测出支架的弹性变形值，确定底模铺设的预拱度，底模预拱度=实测弹性变形值+设计预拱度值。
支架采用砂袋分级预压，预压总重量为砼结构恒载110％，预压卸载后测量、调整支架顶面高程。
⑵预压材料用编织袋装砂对支架进行预压，预压时，应对砂袋进行随机抽样称重，以估算每个砂袋的平均重量，砂袋的堆放位置和顺序应尽量和实际施工时的加载顺序相同。
现浇箱梁施工方案1、设计简介本桥上部结构为4孔一联（4×25m）现浇预应力混凝土箱梁，梁高为1.40m,箱室高1。
0m，桥梁全长100m，桥宽15。
0m，分左右双幅，单幅宽7。
5m，其中梁底宽3.75m。
本桥与主线成正交,平面大部分位于直线段内,后小部分位于A=60、R=60m的缓和曲线段上，纵断位于纵坡＋3.8％、－2。
4%、竖曲线半径R=2000m的竖曲线上，桥面采用双向横坡2％，桥面横坡以箱梁整体旋转而成。
桥台采用单幅双GPZ3DX盆式支座，2号墩采用墩梁固结，1号、3号墩采用单幅单GPZ6DX盆式支座。
桥下地质为分别为4m厚亚粘土、5m厚含粘性土卵石、粉砂岩等。
2、施工方案概述(1)支架基础对可以施工的桥位进行清理、整平、回填清宕渣1m、碾压密实，然后用粉砂岩宕渣填筑至梁底下1m处,填筑时分层摊铺碾压,分层厚度为40cm，填筑时埋置沉降桩进行沉降观测，每三天观测一次，直至填筑完成一个月后，且连续三次每次沉降量不超过3mm，然后卸载1m，整平、碾压，经检测符合要求后最后铺设10cm厚的河卵石、浇筑10cm厚的C20素混凝土作为支架基础。
具体见附图1。
(2）支架搭设按设计方案采用满堂支架现浇施工，施工时左右幅分幅前后进行.在支架基础施工完成后，对箱梁支架进行放样，确定其平面位置,在架设时按预先确定的位置，竖向钢管平面纵横间距为80cm×80cm,腹板处支撑纵横间距加密为40cm×40cm,墩四周的纵横间距同样加密为40cm×40cm。
为了增加支架的整体性对于每根竖向钢管用纵横钢管水平相连结，水平钢管的竖向间距为120cm,支架顶部的水平钢管纵向（根据纵坡为弧线形）间距调整为40cm。
为了确保满堂支架的整体强度、刚度和稳定性，每跨纵向每隔3m分别在桥墩处、1/8跨、3/8跨、跨中设置9道钢管剪刀撑，每跨横向设立5道剪刀撑。
搭设要求：竖杆要求每根竖直，采用单根钢管。
客运专线双线铁路32m（24m）整体箱梁工序操作手册温福铁路(浙江段)Ⅱ标段（DK46+100~ DK81+022）中铁十一局集团温福铁路（浙江段）工程指挥部二OO六年八月十八日支座安装工序操作手册支座的安装参照通桥（2005）8356进行，本简支箱梁采用4个KTPZ－I －6000（5000）型铁路客运专线桥梁盆式橡胶支座（括号外为32米梁采用型号、括号内为24米梁采用型号），分别有一个固定支座（GD）、横向活动支座（HX）、纵向活动支座（ZX）、多向活动支座（DX）。
（1）垫石在浇注过程中预留3cm，安装完后注浆；（2）支座采用预埋套筒和锚固螺栓方式连接，在墩台顶面支承垫石部位，深度为锚栓长度加预留螺栓孔，锚栓预留尺寸：直径为套筒直径加60＋20－0mm60＋20－0mm，预留锚栓孔中心及对角线位置偏差不得超过10mm；盆式橡胶支座控制项目（3）支座安装前，工地要检查支座连接状况是否正常，但不得任意松动上下支座连接螺栓；（4）凿毛支座就位部位的支撑垫石表面，清除预留螺栓孔中的杂物，安装灌浆用模板，并用水将支承垫石表面浸湿；（5）用钢楔块楔入支座四角，找平支座，并将支座底面调整到设计标高，严格调整支座水平，在支座底面与支承垫石之间应留有20～30mm间隙，安装灌浆用模板；（6）仔细检查支座中心位置及标高后，用无收缩、高强度灌注材料灌注，注浆材料性能要求如下（7）采用重力式灌浆方式，灌注支座下部及锚栓孔处孔隙，注浆过程应从支座中心部位向四周注浆，直至钢模与支座底板周边间隙观察到注浆材料全部注满为止，工人在旁边用钢筋或铁丝辅助捣实；支座正式注浆前要进行工艺试验；如下图钢模（8）注浆前，应初步计算所需浆体体积，注浆实用浆体数量不应与计算值产生过大误差，应防止中间缺浆；（9）注浆材料终凝后，拆除模板及四角钢楔块，检查是否有漏浆处，必要时对漏浆处进行补浆，并用砂浆填堵钢楔块抽出后的空隙，拧紧下支座板锚栓，待灌注梁体混凝土终凝后，及时拆除各支座上下支座连接钢板及螺栓，并安装支座钢围板（注意：各支座上下支座连接钢板及螺栓必须在张拉前拆除）。
