时代 TT230 数字式覆层测厚仪 使用说明书

涂层测厚仪操作规程一、技术参数●采用了磁性和涡流两种测厚方法。

通过选择相应的测头，即可测量磁性金属基体上非磁性覆盖层的厚度，又可测量非磁性金属基体上非导电覆盖层的厚度；●测量范围：（0~1250）μm（F1、N1测头），F10测头可达10mm；●分辨率：0.1μm（F1、N1测头）●示值精度：±（3％H+1）μm；H为被测涂层厚度●显示方法：高对比度的段码液晶显示，高亮度EL背光；●存储容量：可存储20组（每组最多50个测量数值）测量数据●单位制：公制μm、英制（mil）、可自由转换●工作电压：3V（2节5号碱性电池）●持续工作时间：大于200小时（不开背光灯）●通讯接口：USB1.1，可与PC机连接、通讯二、操作流程图开启仪器——校准仪器——进行测量——关闭仪器三、操作步骤基本测量步骤1.准备好待测工件；2.将测头插头插入主机的测头插座中；3.仪器开机；4.判断是否需要校准仪器。

如果需要，选择适当的校准方法进行校准；5.测量。

将测头垂直接触工件的测量面，并轻压测头的加载套，当测头与被测工件表面接触稳定后，随着一声蜂鸣声，屏幕将显示标识和测量值。

如果测量标识闪烁或无测量标识则表示测头不稳定.移开测头后，测量标识消失，厚度值保持。

6.仪器关机四、操作注意事项1.如果在测量中测头放置不稳，会引起测量值与实际值偏差较大；2.如果已经进行了适当的校准，所有的测量值将保持在一定的误差范围内；3.仪器的任何一个测量值都是五次看不见的测量平均值；4.为使测量更加精确，可在一个点多次测量，并计算其平均值作为最终的测量结果；5.显示测量结果后，一定要提起测头至距离工件10mm以上，才可以进行下次测量。

五、维护及注意事项1.应避免仪器及测头受到强烈震动；2.避免仪器置于过于潮湿的环境中；3.插拔测头时，应捏住活动外套沿轴线用力，不可旋转测头，以避免损坏测头电缆芯线。

4.油、灰尘的附着会使测头线逐渐老化、断裂，使用后应清除缆线上的污垢。

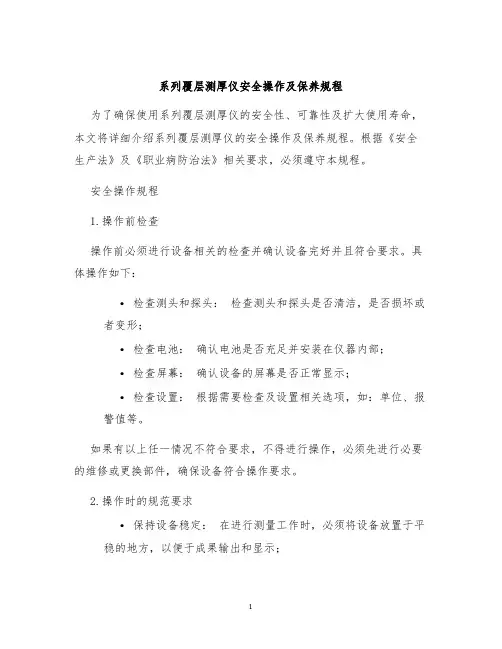

系列覆层测厚仪安全操作及保养规程为了确保使用系列覆层测厚仪的安全性、可靠性及扩大使用寿命，本文将详细介绍系列覆层测厚仪的安全操作及保养规程。

根据《安全生产法》及《职业病防治法》相关要求，必须遵守本规程。

安全操作规程1.操作前检查操作前必须进行设备相关的检查并确认设备完好并且符合要求。

具体操作如下：•检查测头和探头：检查测头和探头是否清洁，是否损坏或者变形；•检查电池：确认电池是否充足并安装在仪器内部；•检查屏幕：确认设备的屏幕是否正常显示；•检查设置：根据需要检查及设置相关选项，如：单位、报警值等。

如果有以上任一情况不符合要求，不得进行操作，必须先进行必要的维修或更换部件，确保设备符合操作要求。

2.操作时的规范要求•保持设备稳定：在进行测量工作时，必须将设备放置于平稳的地方，以便于成果输出和显示；•操作时握紧测头：操作人员在握持测头作业时，必须要握紧测头，并保持稳定；•避免测量位置偏差：在进行测量时，必须保证测量平整且不受其他因素影响；•操作顺序：在进行测量时要从校准、设置、测量到成果展示的完整操作顺序流程，不得漏步或越过操作过程；•尽量避免同地方测量多次：尽量避免对同一地方进行过多次测量，以免对测量结果产生负面影响；3.安全注意事项在使用系列覆层测厚仪是，必须遵循以下安全注意事项：•禁止无必须情况下开启或拆卸设备；•禁止将设备频繁移动，尤其是在测量过程中；•设备内部不得有异物和水分进入；•禁止将设备置于高温、潮湿、多尘、多砂、有腐蚀性气体的环境下保管、存放及使用；•禁止借用设备，也不得借用他人的设备使用；•应定期检查设备状态，维护保养设备。

保养规程为了确保设备正常、稳定的运行状态及延长使用寿命，必须按照以下保养规程对设备进行维护和保养。

1.日常保养•清洁设备表面：在使用过程中，应每天或每次使用后清洁表面及相关部件；•及时处理雨水：在遇到雨水后，应及时拆下电池并清理设备表面及相关部件；•及时设备原配件返厂维修：对于因设备自身缺陷或配件损坏导致的问题时，应及时使用原配件返厂修理。

测厚仪操作规程一、引言测厚仪是一种常用的测试设备，用于测量物体的厚度。

为了确保测量结果的准确性和一致性，制定本操作规程，以指导操作人员正确使用测厚仪。

二、适合范围本操作规程适合于所有使用测厚仪进行厚度测量的操作人员。

三、设备准备1. 确保测厚仪处于良好的工作状态，没有损坏或者故障。

2. 检查测厚仪的电池电量，如低电量应及时更换。

3. 准备好标准样品，用于校准和验证测厚仪的准确性。

四、操作步骤1. 打开测厚仪的电源，并等待设备启动。

2. 根据需要选择合适的探头，并将其连接到测厚仪上。

3. 校准测厚仪：a. 将测厚仪放置在标准样品上，确保探头与样品表面密切接触。

b. 按照测厚仪的说明书进行校准操作，根据标准样品的已知厚度调整测厚仪的零点。

c. 重复校准步骤，直到测厚仪的读数与标准样品的厚度一致。

4. 进行实际测量：a. 将测厚仪探头放置在待测物体的表面上，确保与表面密切接触。

b. 按下测量按钮，等待测厚仪完成测量。

c. 记录测量结果，并将其与之前的校准数据进行比较，确保测量结果的准确性。

5. 如有需要，可以进行多点测量以获得更准确的结果。

在不同位置进行测量，并记录每一个位置的测量结果。

6. 完成测量后，关闭测厚仪的电源。

五、数据处理与记录1. 将测量结果记录在指定的数据表格中，包括测量日期、测量位置和测量值等信息。

2. 如有需要，可以使用计算机软件进行数据处理和分析，生成统计图表等。

3. 根据需要，将测量结果进行归档保存，并按照规定的时间周期进行数据备份。

六、设备维护与保养1. 定期检查测厚仪的外观和探头，如有损坏或者异物应及时清理和更换。

2. 定期校准测厚仪，以确保其准确性和可靠性。

3. 避免测厚仪长期暴露在高温、潮湿或者腐蚀性环境中。

4. 如有需要，定期更换测厚仪的电池。

七、安全注意事项1. 在操作测厚仪时，应佩戴个人防护装备，如手套和眼镜等。

2. 避免测厚仪与水或者其他液体接触。

3. 在使用测厚仪时，要注意避免探头碰撞或者摔落，以免损坏设备。

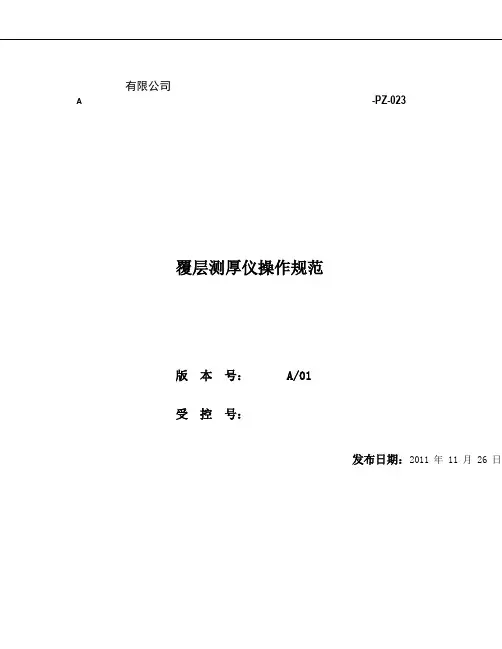

有限公司A覆层测厚仪操作规范-PZ-023版受本控号：号：A/01发布日期：2011 年 11 月 26 日生效日期：2011 年 11 月 26 日有限公司有限公司1 2 目的为操作人员提供正确的测厚仪使用方法，确保测量的数据准确性。

范围及引用文件2.1 适用于本公司的测厚仪的操作人员。

2.2 引用文件：TT260 测厚仪使用说明书3 职责3.1 品质部: 负责测厚仪的台账管理，及校验日期跟踪。

3.2 操作人员：负责仪器的使用，保养，校验申请以及报废申请。

4 基本测量步骤4.1 准备好待测试件4.2 将测头插口插入主机的测头插孔中，旋紧螺母。

4.3 将测头置于开放的空间，按一下 ON/OFF 键，开机。

4.4 检查电池电源。

4.5 是否需要校对仪器，如果需要，选择适当的方法进行。

4.6 测量4.7 关机5 操作规范5.1 零点校准5.1.1 在基体上进行一次测量，屏幕显示＜×. ×µm ＞。

5.1.2 按 ZERO 键，屏显<0.0> 。

校准已完成，可以开始测量了。

5.1.3 重复上述 a 、b 步骤可获得更为精确的零点，高测量精度。

零点校准完成后就可进行测量了。

5.2 一试片法：适用于除 CN02 外的所有测头。

这一校准法适用于高精度测量及小工件、淬火钢、合金钢。

5.2.1 先校零点（如上述）。

5.2.2 在厚度大致等于预计的待测覆盖层厚度的标准片上进行一次测量，屏幕显示＜×××µm ＞。

有限公司5.2.3.1 即使显示结果与标准片值相符，按↑、↓键也是必不可少的，例如按一次↑一次↓。

这一点适用于所有校准方法。

5.2.3.2 如欲较准确地进行二点校准，可重复 b、c 过程，以提高校准的精度，减少偶然误差。

5.2.3.3 用 F5 和 F10 测头，测量金属镀层时，应使用两点校准法校准。

5.3 二试片法：适用于除 CN02 外的所有测头，两个标准片厚度至少相差三倍，待测覆盖层厚度应该在两个校准值之间，此方法尤其适用于粗糙的喷沙表面和高精度测量。

测厚仪使用说明书一、产品简介测厚仪是一种精密的测量工具，用于测量材料的厚度。

它采用非接触式测量原理，并具有高精度和可靠性。

本使用说明书将介绍如何正确使用测厚仪，并提供一些常见问题的解决方案。

二、安全注意事项在使用测厚仪之前，请务必遵守以下安全注意事项：1. 在使用测厚仪时，请确保场地安全，避免有任何危险物品或杂物。

2. 严禁将测厚仪用于危险环境或液体中。

3. 使用过程中，请注意保护自己的眼睛和皮肤，避免直接暴露在测量面板上。

4. 使用过程中，请保持仪器的干燥和清洁。

定期清洁测厚仪的外壳和探头。

5. 当测量不需要时，请关闭电源，并存放在安全的地方。

三、测厚仪的基本操作1. 开机：按下电源按钮直到屏幕亮起。

2. 校准：在正常使用之前，需要将测厚仪校准到所需测量的材料上。

按照说明书上的指示进行校准。

3. 测量：确保测量面板干净和无损伤。

将测厚仪的探头轻轻贴近材料表面，待测量完成后读取显示屏上的数值。

4. 记录：将测量结果记录在纸上或笔记本中，以备将来参考或分析。

四、常见问题与解决方案1. 测量结果不准确：首先，请确保测厚仪已正确校准。

其次，请确认测量面板干净无损伤。

最后，检查探头是否正常工作。

2. 电池电量低：请及时更换电池，以确保正常使用。

3. 显示屏无法正常显示：请检查电源连接是否松动，并重新启动测厚仪。

4. 测厚仪无法启动：请检查电池是否安装正确，并确保电池有足够的电量。

五、维护与保养1. 定期清洁测厚仪的外壳和探头，避免灰尘和污垢积聚。

2. 避免将测厚仪暴露在高温、潮湿或强烈的磁场中。

3. 当不使用测厚仪时，请存放在干燥、清洁的箱子中，避免损坏。

六、常见应用领域测厚仪广泛应用于以下领域：1. 工业制造：用于测量金属和非金属材料的厚度，例如钢板、铝板等。

2. 建筑工程：用于测量墙体、地板、玻璃等的厚度，以确保施工质量。

3. 汽车制造：用于测量汽车零部件的厚度，以检测材料的质量和健康状况。

4. 航空航天：用于测量航空器和航天器材料的厚度，以确保飞行安全。

时代仪器 中国名牌北京时代之峰科技有限公司w w w.s h i d a i y i q i.c o m.c n一、时代里氏硬度计系列时代TH160里氏硬度计 (1)时代TH140里氏硬度计 (2)时代HLN-11A/C里氏硬度计 (3)时代TH120里氏硬度计 (4)时代TH130/132/134一体化里氏硬度计 (5)时代TH150/152/154一体化里氏硬度计 (6)时代TH170/TH1100一体化里氏硬度计 (7)时代HS141轧辊专用硬度计 (8)里氏硬度计测量范围 (9)里氏硬度计冲击装置技术参数一览表 (10)里氏硬度计异型支承环 (11)二、时代邵式硬度计系列时代TH200/210邵氏硬度计 (12)三、时代洛氏硬度计系列时代TH300/301/310/320洛氏硬度计 (13)时代TH500/TH520(加高)洛氏硬度计 (17)时代TH550洛氏硬度计 (18)时代TH600布氏硬度计 (19)时代THI 100布氏测量系统 (20)四、时代维氏硬度计时代TH700维氏硬度计 (21)五、时代粗糙度仪系列时代TR100/101/110袖珍式表面粗糙度仪 (22)时代TR200便携式粗糙度仪 (23)时代TR210便携式粗糙度仪 (24)时代TR220便携式粗糙度仪 (25)时代TR240便携式粗糙度仪 (26)时代TR300粗糙度形状测量仪 (27)时代测量平台 (28)时代粗糙度仪可选探头.............................................29六、时代超声波测厚仪系列时代TT100/100a/110/120/130/140超声波测厚仪 (30)时代TT300/300A/310/320/340超声波测厚仪 (31)时代TT700超声波测厚仪 (32)时代TT900超声波测厚仪 (33)时代TT500 A扫描超声波测厚仪 (34)时代超声波测厚仪可选探头及其参数表 (35)七、时代覆层测厚仪系列时代TT210/212/213覆层测厚仪 (36)时代TT220/230覆层测厚仪 (37)时代TT240覆层测厚仪 (38)时代TT260覆层测厚仪 (39)时代覆层测厚仪可选测头技术参数及其选用参考表 (40)八、时代测振仪系列时代TV100/110便携式测振仪 (41)时代TV200/220/260笔式测振仪 (42)时代TV300便携式测振仪 (43)九、时代测温仪系列时代便携式TI 120EL/130/200/210/300红外测温仪 (44)十、时代超声波探伤仪系列时代TUD210超声波探伤仪 (45)时代TUD220超声波探伤仪 (46)时代TUD300超声波探伤仪 (47)时代TUD310数字超声波探伤仪 (48)时代TUD320数字超声波探伤仪 (49)时代TUD360数字超声波探伤仪 (50)十一、时代TA230微型打印机 (51)目录时代仪器 中国名牌功能特点：● 里氏原理、便携测量● 里氏(HL)、布氏(HB)、洛氏（HRC/HRB/HRA）、维氏(HV)、肖氏(HS)等6种硬度值实现一次测量● 可选配7种不同冲击装置并自动识别● 随机现场打印数据和统计直方图● 可通过菜单选择材质，无需设置即可自动识别冲击方向● 限值预设、超差报警● 显示屏直接显示直方图，可接PC机实现测量数据的归档管理与分析● 可存储240-1000组测量值● 全中文菜单、背光显示，方便操作时代TH160里氏硬度计技术参数：测量范围见第9页表1示值误差和示值重复性见第9页表2测量方向任意上下限设置范围（170～960）HLD工作电压 3.7V充电电源6V/500mA充电时间 2.5～4小时工作温度0-40℃通讯接口标准RS232外形尺寸230×90×46.5（mm）重 量约420g（主机）标准配置主机(含热敏打印机)、D型冲击装置、标准里氏硬度块、充电器、小支承环、尼龙刷可选附件7种不同冲击装置(见第10页表3)、各种异型支承环(见第11页表4)、TH160 数据处理软件010-******** 010-********时代仪器中国名牌功能特点：● 里氏原理、便携测量● 里氏(HL)、布氏(HB)、洛氏(HRC/HRB/HRA)、维氏(HV)、肖氏(HS)等6种硬度值实现一次测量● 可选配7种不同冲击装置并自动识别● 随机现场打印数据，可通过菜单选择材质并设置冲击方向● 限值预设、超差报警● 可接PC机实现测量数据的归档管理与分析，可存储48-350组测量值时代TH140里氏硬度计技术参数：测量范围见第9页表1示值误差和示值重复性见第9页表2测量方向任意充电电源12V/DC 600mA充电时间2小时（有过充保护）工作温度0-40℃通讯接口标准RS232外形尺寸270×86×47（mm）重 量530g(含主机和打印机)标准配置主机、打印机、D型冲击装置、标准里氏硬度块、充电器、 小支承环、尼龙刷可选附件7种不同冲击装置（见第10页表3）、各种异型支承环（第11页表4）、 TH140数据处理软件010-******** 010-********时代仪器 中国名牌功能特点：● 里氏原理、便携测量● 里氏(HL)、布氏(HB)、洛氏(HRC/HRB)、维氏(HV)、肖氏(HS)等6种硬度值实现一次测量、直接转换● 可选配7种不同冲击装置并自动识别● 随机现场打印数据●可通过菜单选择材质并设置冲击方向时代HLN-11A/C 里氏硬度计技术参数：测量范围见第9页表1示值误差和示值重复性见第9页表2测量方向任意工作电压 4.7V~6V 充电电源 9V/ 75mA 充电时间8小时工作温度 0-40℃外形尺寸270×86×47（mm）重 量675g(含主机和打印机)标准配置主机、打印机、D型冲击装置、标准里氏硬度块、充电器、小支承环、尼龙刷可选附件7种不同冲击装置（见第10页表3）、各种异型支承环（见第11页表4）010-******** 010-********时代仪器中国名牌功能特点：● 点阵液晶，全中文显示，信息丰富● 菜单式操作，操作简单方便● 一台主机可配备7种不同冲击装置使用，更换时不需校准，自动识别● 可存储48～350组（冲击次数32～1）测量值● 可设置上、下限，超出范围自动报警● 在所有显示界面均可按【帮助】键得到操作提示● 有背光显示，方便暗环境使用● 具有示值软校准功能● 可打印任意份测试结果● 带有RS232接口，多种通讯方式，满足不同用户的个性需求● 可自行更换充电电池时代TH120里氏硬度计技术参数：测量范围(170～960)HLD (17.9-69.5)HRC硬 度 制里氏、肖氏、布氏、洛氏A、洛氏B、洛氏C、维氏测量方向360°示值重复性6HLD(HLD=760时)示值误差±6HLD(HLD=760时)打印纸宽44.5±0.5mm 打印纸卷直径40mm充电时间2～3.5小时充电电源12V/600mmA使用温度0℃～40℃相对湿度≤90％外形尺寸234×88×46mm 重 量0.6kg010-******** 010-********时代仪器 中国名牌功能特点：● 可将HL值转换成布洛维或肖氏硬度值● 直接测量大型或重型的试件● 可测已安装的机械或永久性组装的部件● 金属材料仓库的材料区分● 可测大型工件的狭小空间等● 体积小、重量轻、易于操作● TH130配D型冲击装置● TH132配C型冲击装置，更适合薄、轻以及带表面硬化 层等零部件的测量●TH134配DL型冲击装置，更适合测量深槽槽底或型面（如齿面）零部件的测量时代TH130/132/134系列里氏硬度计技术参数：测量范围见第9页表1示值误差和示值重复性见第9页表2测量方向任意球 头碳化钨充电电源9V/75mA 工作时间持续使用8小时工作温度0~40℃外形尺寸155×24×55（mm）重 量180g标准配置主机（含冲击装置）、标准里氏硬度块、充电器、小支承环、尼龙刷可选附件TA230打印机、异型支承环（见第11页表4）010-******** 010-********时代仪器中国名牌功能特点：● 英文操作界面，背光显示● 可实现六种硬度(HL、HRB、HRC、HB、HV、HS)之间的转换● 可存储最大256个数据● 可与打印机连接● 欠压指示● 具有自动关机功能● TH150配有D型冲击装置● TH152配有C型冲击装置，更适合薄、轻及带表面硬化层等的零部件的测量● TH154配有DL型冲击装置，更适合测量深槽槽底或型面(如齿面)等零部件的测量时代TH150/152/154系列里氏硬度计技术参数：测量范围见第9页表1示值误差和示值重复性见第9页表2测量方向任意球 头碳化钨工作电压3V电 源CR 1/2 AA（1节）工作温度0~40℃外形尺寸213×60×39(mm)重 量约155g（不包括电池）标准配置主机（含冲击装置）、标准里氏硬度块、小支承环、尼龙刷可选附件TA230打印机、异型支承环（见第11页表4）010-******** 010-********时代仪器 中国名牌功能特点：● 可实现六种硬度（HL、HRC、HRB、HRA、HB、HV、HS）之间的相互转换● 带有电压显示和欠压提示，有欠压自动关机功能● 具有示值软校准功能TH170● 全中文菜单式操作、背光显示● 可预先设置硬度值上、下限，超出范围自动报警● 可存储270个平均值，分为9个文件，方便存取● 根据用户的要求，可配备微机软件，功能更加强大，满足质量保证活动和管理的更高要求TH1100● 中/英显示● 存储1组值（当前测试值）● 可预设平均值次数● 造型小巧、操作简便● 可充电锂电池● 适合工件大范围内多处测量部位的快速检验TH170TH1100时代TH170/TH1100里氏硬度计技术参数：TH170TH1100测量范围见第9页表1示值误差和示值重复性见第9页表2冲击装置D 测量方向任 意上下限设置范围（170-960）HLD 无电 源AAA尺寸(7#)1.5V干电池2节充电锂电池工作温度0~40℃通讯接口标准USB2.0无外型尺寸155×55×25（mm）145×35×30（mm）重 量约166g130g标准配置主机（含冲击装置）、干电池2节、标准里氏硬度块、尼龙刷主机（含冲击装置）、充电器、标准里氏硬度块、尼龙刷可选附件异型支承环（见第11页表4）型 号性 能010-******** 010-********时代仪器中国名牌功能特点：● 专业测量轧辊的肖氏硬度值● 里氏(HL )、布氏(HB )、洛氏(HRC/HRB/HRA )、维氏(HV )、 肖氏(HS )等6种硬度值实现一次测量● 可配置7种不同冲击装置并自动识别● 随机现场打印数据● 限值预设、超差报警● 可接PC 机进行测量数据的分析管理● 可存储48-350组测量值● 全中文菜单、背光显示，方便操作时代HS141轧辊专用型硬度计技术参数：测量范围（30～110）HSD 示值误差和示值重复性见第9页表2测量方向任意充电电源12V/DC 600mA 充电时间2小时（有过充保护）工作温度 0～40℃通讯接口标准RS232外型尺寸270×86×47（mm）重 量530g(含主机和打印机)标准配置主机、打印机、D型冲击装置、标准里氏硬度块、充电器、 小支承环、尼龙刷可选附件7种不同冲击装置（见第10页表3）、各种异型支承环（见第11页表4）010-******** 010-********时代仪器 中国名牌里氏硬度计测量范围里氏硬度计测量范围（表1）示值误差和示值重复性（表2）序号冲击装置类型标准里氏硬度块硬度值示值误差示值重复性1D 760±30HLD 530±40HLD ±6HLD ±10HLD 6HLD 10HLD 2DC 760±30HLDC 530±40HLDC ±6HLDC ±10HLDC 6HLDC 10HLDC 3DL 878±30HLDL 736±40HLDL ±12HLDL 12HLDL 4D+15766±30HLD+15544±40HLD+15±12HLD+1512HLD+155G 590±40HLG 500 ±40HLG ±12HLG 12HLG 6E 725±30HLE 508±40HLE ±12HLE 12HLE 7C822±30HLC 590±40HLC±12HLC12HLC材料硬度制冲击装置D/DC D+15C GE DL Steel and cast steel 钢和铸钢HRC 17.9～68.519.3～67.920.0～69.522.4～70.720.6～68.2HRB59.6～99.647.7～99.937.0～99.9HRA 59.1～85.861.7～88.0HB 127～65180～63880～68390～64683～66381～646HV 83～97680～93780～99684～104280～950HS32.2～99.533.3～99.331.8～102.135.8～102.630.6～96.8Steel 锻钢HB 143～650CWT ,ST 合金工具钢HRC 20.4～67.119.8～68.220.7～68.222.6～70.2HV 80～89880～935100～94182～1009Stainless steel不锈钢HRB 46.5～101.7HB 85～655HV85～802GC,IRON 灰铸铁HRC HB 93～33492～326HV NC,IRON 球墨铸铁HRC HB 131～387127～364HV C,ALUM 铸铝合金HB 19～16423～21032～168HRB 23.8～84.622.7～85.023.8～85.5BRASS 铜锌合金HB 40～173HRB 13.5～95.3BRONZE 铜锡（铝）合金HB 60～290COPPER纯铜HB45～315010-******** 010-********时代仪器中国名牌里氏硬度计冲击装置冲击装置技术参数一览表（表3）D DC DL C D+15GE 冲击装置类型D/DC/DL D+15C G E 冲击能量11mJ 11mJ 2.7mJ 90mJ 11mJ 冲击体质量 5.5g/5.5g/7.2g 7.8g 3.0g 20g 5.5g 球头硬度1600HV 1600HV 1600HV 1600HV 5000HV 球头直径3mm 3mm 3mm 5mm 3mm 球头材料碳化钨碳化钨碳化钨碳化钨金刚石冲击装置直径20/20/6mm 20mm 20mm 30mm 20mm 冲击装置长度147/86/202mm 162mm 141mm 255mm 155mm 冲击装置质量75/50/60g 80g 75g 250g 80g 冲击最大硬度940/940/950HV940HV 1000HV 650HV 1200HV 试件表面平均粗糙度(Ra) 1.6μm1.6μm0.4μm6.3μm1.6μm试件最小重量可直接测量>5kg >5kg >1.5kg >15kg >5kg 需稳定支承2~5kg 2~5kg 0.5~1.5kg 5~15kg 2~5kg 需密实耦合0.05~2kg0.05~2kg0.02~0.5kg0.5~5kg0.05~2kg试件最小厚度密实耦合5mm 5mm 1mm 10mm 5mm 硬化层最小厚度0.8mm0.8mm0.2mm1.2mm0.8mm球头压痕尺寸硬度300HV时压痕直径0.54mm 0.54mm 0.38mm 1.03mm 0.54mm 压痕深度24μm 24μm 12μm 53μm 24μm 硬度600HV时压痕直径0.54mm 0.54mm 0.32mm 0.90mm 0.54mm 压痕深度17μm 17μm 8μm 41μm 17μm 硬度800HV时压痕直径0.35mm 0.35mm 0.35mm -0.35mm 压痕深度10μm10μm 7μm -10μm 冲击装置适用范围D型测量通用件；DC型测量内孔或狭小空间内部表面；DL型测量细长窄槽底D+15型测量沟槽或凹入的表面C型测量小的或轻薄的试件及表面硬化层G型测量大的或厚重的试件及表面较粗糙的铸锻件E型适合测量硬度极高的试件010-******** 010-********时代仪器 中国名牌功能特点：当被测表面曲率半径小于30m m （D、DC、D+15、C、E型冲击装置）或小于50mm（G型冲击装置）的试样在测试时，应使用小支承环或异型支承环。

涂层测厚仪使用方法测厚仪如何操作涂层测厚仪具有测量误差小、牢靠性高、稳定性好、操作简便等特点，可无损地测量磁性金属基体（如钢、铁、合金和硬磁性钢等）上非磁性涂层的厚度（如铝、铬、铜、珐涂层测厚仪具有测量误差小、牢靠性高、稳定性好、操作简便等特点，可无损地测量磁性金属基体（如钢、铁、合金和硬磁性钢等）上非磁性涂层的厚度（如铝、铬、铜、珐琅、橡胶、油漆等）及非磁性金属基体（如铜、铝、锌、锡等）上非导电覆层的厚度（如:珐琅、橡胶、油漆、塑料等）。

涂层测厚仪使用方法如下：1、基体金属特性：对于磁性方法，标准片的基体金属的磁性和表面粗糙度，应当与试件基体金属的磁性和表面粗糙度相像。

2、基体金属厚度：检查基体金属厚度是否超过临界厚度，假如没有，进行校准后，可以测量。

3、边缘效应：不应在紧靠试件的突变处，如边缘、洞和内转角等处进行测量。

4、曲率：不应在试件的弯曲表面上测量。

5、读数次数：通常由于仪器的每次读数并不完全相同，因此必需在每一测量面积内取几个读数。

覆盖层厚度的局部差异，也要求在任一给定的面积内进行多次测量，表面粗造时更应如此。

6、表面清洁度：测量前，应清除表面上的任何附着物质，如尘土、油脂及腐蚀产物等，但不要除去任何覆盖层物质。

7、磁场：四周各种电气设备所产生的磁场会严重干扰磁性测厚工作8、测头取向：测头的放置方式对测量有影响，在测量时应当与工件保持垂直。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

涂层测厚仪测量结果不精准紧要是由下面几种原因引起：1、强磁场的干扰。

当仪器在强电磁场相近工作时，测量会受到严重的干扰。

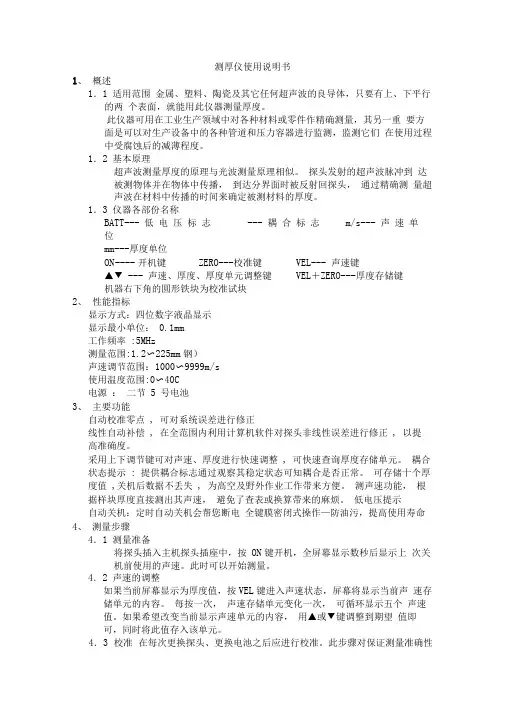

测厚仪使用说明书1、概述1．1 适用范围金属、塑料、陶瓷及其它任何超声波的良导体，只要有上、下平行的两个表面，就能用此仪器测量厚度。

此仪器可用在工业生产领域中对各种材料或零件作精确测量，其另一重要方面是可以对生产设备中的各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度。

1．2 基本原理超声波测量厚度的原理与光波测量原理相似。

探头发射的超声波脉冲到达被测物体并在物体中传播，到达分界面时被反射回探头，通过精确测量超声波在材料中传播的时间来确定被测材料的厚度。

1．3 仪器各部份名称BATT--- 低电压标志--- 耦合标志m/s--- 声速单位mm---厚度单位ON ---- 开机键ZERO---校准键VEL--- 声速键▲▼ --- 声速、厚度、厚度单元调整键VEL＋ZERO---厚度存储键机器右下角的圆形铁块为校准试块2、性能指标显示方式：四位数字液晶显示显示最小单位：0.1mm工作频率:5MHz测量范围:1.2〜225mm钢）声速调节范围：1000〜9999m/s使用温度范围:0〜40C电源：二节5 号电池3、主要功能自动校准零点, 可对系统误差进行修正线性自动补偿, 在全范围内利用计算机软件对探头非线性误差进行修正, 以提高准确度。

采用上下调节键可对声速、厚度进行快速调整, 可快速查询厚度存储单元。

耦合状态提示: 提供耦合标志通过观察其稳定状态可知耦合是否正常。

可存储十个厚度值,关机后数据不丢失, 为高空及野外作业工作带来方便。

测声速功能，根据样块厚度直接测出其声速，避免了查表或换算带来的麻烦。

低电压提示自动关机：定时自动关机会帮您断电全键膜密闭式操作—防油污，提高使用寿命4、测量步骤4．1 测量准备将探头插入主机探头插座中，按ON键开机，全屏幕显示数秒后显示上次关机前使用的声速。

此时可以开始测量。

4．2 声速的调整如果当前屏幕显示为厚度值，按VEL键进入声速状态，屏幕将显示当前声速存储单元的内容。

TT320系列超声波测厚仪使用说明书时代集团公司北京时代之峰科技有限公司目次1.概述 (3)1.1适用范围 (3)1.2基本原理 (3)1.3基本配置及仪器各部分名称 (3)2.性能指标 (4)3.测量与操作 (5)3.1测量准备 (5)3.2设定探头频率 (5)3.3声速调整 (5)3.4测量厚度 (6)3.5测量声速 (6)3.6设置限界 (6)3.7接收增益设置 (7)3.8设置测量单位和显示分辨率 (8)3.9最小测量值捕捉 (9)3.10二点校准 (9)3.11厚度值存储 (11)3.12查看存储内容 (11)3.13删除 (11)3.14显示亮度调节 (13)3.15背光 (14)3.16低电压指示 (14)3.17关机方式 (15)3.18打印 (15)3.19与PC机通讯 (16)4.测量技术 (17)5.测量误差的预防方法 (19)6.注意事项 (20)7.维修 (20)附表1:仪器型号及性能指标 (21)附表2:各种材料的声速 (22)1 概述1.1 适用范围TT300系列超声波测厚仪（包括基本型TT310、高温型TT320、铸铁型TT340），采用超声波测量原理，适用于能使超声波以一恒定速度在其内部传播, 并能从其背面得到反射的各种材料厚度的测量。

此仪器可对各种板材和各种加工零件作精确测量，另一重要方面是可以对生产设备中各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度。

可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。

1.2 基本原理超声波测量厚度的原理与光波测量原理相似。

探头发射的超声波脉冲到达被测物体并在物体中传播，到达材料分界面时被反射回探头，通过精确测量超声波在材料中传播的时间来确定被测材料的厚度。

1.3 基本配置及仪器各部分名称1.3.1 基本配置：主机1台5 MHz探头1支5 MHz高温探头1支（仅TT320配）2 MHz高功率探头1支（仅TT340配）耦合剂1瓶主机保护套1个1.3.2选购件∶通讯电缆1根（仅TT300配）通讯软件2MHz探头10MHz探头标准试块TA220S打印机液晶屏显示：F1------存储测量值的文件号（仅TT300有此功能） 5M------探头频率 LIMIT------报警设置 MENU------菜单 凸------耦合标志 BATT------低电压标志 MIN------最小捕捉标志 HIGH （LOW ）------增益指示 键盘功能说明： ON------开机键 OFF------关机键 MODE------功能选择键 MEM------存储键 VEL------声速键ENTER------二点校准；配合功能键操作使用。

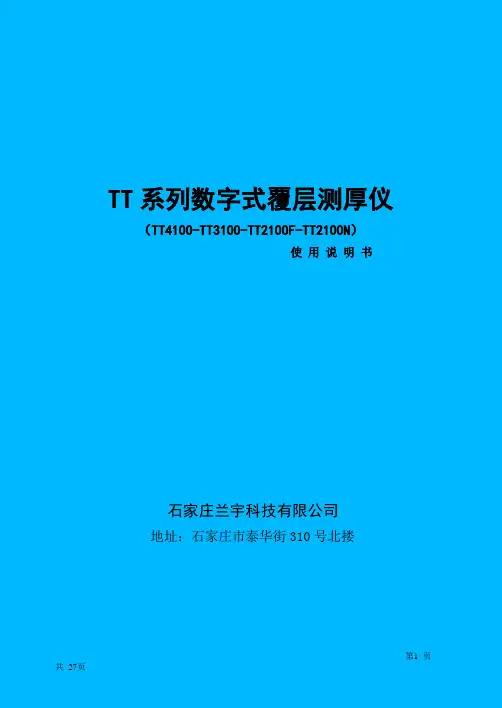

TT系列数字式覆层测厚仪（TT4100-TT3100-TT2100F-TT2100N）使用说明书石家庄兰宇科技有限公司地址：石家庄市泰华街310号北搂1.1应用 (4)1.2测量原理 (4)1.3仪器配置 (4)1.3.1 标准配置 (4)1.3.2 可选件 (5)1.4使用环境 (5)1.5电源 (5)1.6仪器各部件名称 (5)1.6.1 主机 (5)1.6.1.1 液晶显示 (6)1.6.2 探头 (6)1.6.2.1 探头结构 (6)1.6.2.2 探头的技术参数 (7)1.6.2.3 探头的选用参考 (8)2 仪器使用前的准备 (9)2.1检查电源 (9)2.2更换电池 (10)2.3选择探头 (10)2.4测量操作 (10)2.5功能设置 (11)2.5.1 工作方式 (11)2.5.2 测量方式 (12)2.5.3 单位制式转换（米制<=>英制） (12)2.5.4在线打印（用于TT4100） (12)2.5.5 在线统计值 (13)2.5.6 设置限界 (13)2.5.7 背光设置 (14)3 仪器的校准 (14)3.1校准标准片（包括箔和基体） (14)3.2基体 (14)3.3校准方法 (15)3.3.1 零点校准 (15)3.3.2 二点校准 (15)3.3.2.1 一试片法 (15)3.3.2.2 二试片法 (15)3.3.2.3 铜上镀铬层的校准方法 (16)3.3.3 修改组中的校准值 (16)3.4基本校准的修正 (16)3.5关于测量和误差的说明 (17)4 测量与统计 (18)4.1存储功能 (18)4.2统计计算 (18)4.3数据浏览 (18)5.1删除当前测量值 (19)5.2删除当前组数据 (19)5.3删除当前组所有数据 (20)6 打印（用于TT4100） (20)6.1打印机的连接 (20)A)打印功能操作 (21)7 与PC机通讯（用于TT4100） (22)8 影响测量精度的因素 (23)8.1影响因素的有关说明 (23)8.2使用仪器时应当遵守的规定 (24)9 保养与维修 (25)9.1环境要求 (25)9.2故障排除 (25)10 用户须知 (26)附表一： (27)1概述本仪器根据探头类型的不同，分别运用磁感应和涡流原理测量覆层厚度，并符合以下工业标准：JB/T 8393-1996 磁性和涡流式覆层厚度测量仪1.1应用本仪器是便携式、快速、无损、精密地进行涂、镀层厚度的测量。

数字式覆层测厚仪使用方法嘿，朋友们！今天咱来聊聊数字式覆层测厚仪的使用方法。

这玩意儿啊，就像是一把神奇的尺子，能帮咱精确测量各种覆层的厚度呢！先来说说准备工作吧。

就好比咱要出门，得先把自己收拾利落了不是？那对于数字式覆层测厚仪，咱得先检查检查它是不是完好无损，电池有没有电呀。

这要是到时候测一半没电了，那不就抓瞎啦！然后呢，就是校准啦！这就好比射箭前要瞄准一样重要。

把测厚仪放在标准片上，按照说明书的步骤来校准，可不能马虎哟！不然测出来的数据那可没准啦。

接下来就是实际操作啦！把测厚仪轻轻地放在要测量的覆层上，就像给它一个温柔的拥抱。

看着那数字显示出来，心里是不是还有点小期待呢？嘿嘿，可别着急，多测几个点，这样数据才更可靠呀。

你想想，要是测一个点就完事了，那万一刚好碰到个特殊的地方，不就不准确了嘛。

就像咱挑水果，不能只看一个就说这堆水果都好呀，得多看看几个才行呢。

测量的时候，手可得稳当点，别抖呀抖的，不然测出来的数据还不知道是啥样呢。

这就好像走钢丝，得稳稳当当的才能走到对岸不是？还有哦，不同的覆层材质可能需要不同的测量方法呢。

这就跟不同的人有不同的脾气一样，咱得对症下药呀。

不能一概而论，不然得出的结果可就不靠谱啦。

测量完了，也别忘了把测厚仪好好收起来。

就像咱的宝贝一样，得好好爱护它。

下次再用的时候，它才能继续为咱好好工作呀。

总之呢，使用数字式覆层测厚仪可得细心、耐心。

别嫌麻烦，只有这样才能得到准确可靠的数据呀。

你说是不是这个理儿？咱可不能在这关键的地方掉链子呀！希望大家都能熟练掌握它的使用方法，让它为咱的工作和生活带来便利哟！。

涂层测厚仪操作规程下载操作规程：涂层测厚仪一、仪器简介涂层测厚仪是一款用于测量各种材料表面涂层厚度的仪器。

它采用非接触式测量方式，具有快速、精确、便携等特点。

本操作规程旨在指导用户正确操作该仪器，确保测量结果准确可靠。

二、操作前准备1. 仪器检查：确认仪器工作状态良好，电源供应充足，并检查传感器是否有损坏或松动。

如有异常情况，应及时维修或更换相关部件。

2. 校准：根据所需测量对象及涂层类型，选择适当的校准模式和校准基准。

进行校准前，应确保校准片的表面洁净，无划伤或腐蚀。

三、操作步骤1. 打开仪器电源，待显示屏亮起后，进行如下操作设置：- 选择测量模式：按照测量对象的不同，选择涂层测厚模式或基体测厚模式。

- 选择校准模式：按照涂层类型选择适当的校准模式，并将校准片放在传感器下方，进行校准。

- 设置基准值：将校准片测厚结果作为基准值输入仪器。

2. 测量操作：- 将传感器放置在待测涂层表面上，确保传感器与表面平行，并保持良好的接触。

- 按下测量按键，进行测量。

仪器会通过电磁感应原理测量涂层厚度并显示在屏幕上。

- 测量结果范围内测量精度较高，若需测量超出范围的测厚值，可以调整测量范围或更换相应的传感器头。

3. 结果处理：- 得到测量结果后，根据需要可以直接记录或保存数据到仪器内存或外部设备中。

- 若需要多次测量同一样品，建议测量位置稍作调整，取多次测量平均值来提高结果的可靠性。

四、注意事项1. 操作前应仔细查看仪器使用说明书，并在具备相关知识和经验的人员指导下进行。

2. 仪器应保持干燥、清洁，并避免严重震动和碰撞。

3. 不要将仪器暴露于高温、潮湿或腐蚀性环境中。

4. 使用过程中，应注意传感器与被测物表面的光洁度和平整度，确保接触良好。

5. 测量结果应及时保存，以免数据丢失。

6. 长期不使用时，应将仪器放置在干燥通风处，避免灰尘积聚。

本操作规程仅供参考，请根据具体仪器型号和使用说明书进行操作。

如有需要，请到官方网站或相关渠道下载最新版本的操作规程和使用说明书。

覆膜测厚仪的使用说明摘要2 仪器的使用使用本仪器前，请务必仔细阅读第3 章(校准)和第4 章(影响测量精度的因素)2.1 基本测量步骤a) 准备好待测试件（参见第4 章）；b) 将测头插头插入主机的测头插座中，旋紧锁母；c) 将测头置于开放空间，按一下“ON/OFF”键，开机；d) 检查电池电压；说明1：当主机带着打印机时，打印机上的开关应置于OFF 处，再按“ON/OFF”键，开机；说明2：无BATT 显示，表示电池电压正常；BATT 出现，表示电池电压已低落，应立即充电；开机时若电池电压不足则显示BATT 约 1 秒钟后自动关机。

说明3：长期不用时应将电源开关按出。

使用时记住将电源开关按入后再按“ON/OFF”键开机。

开机时正常情况下，开机后显示上次关机前的测量值；如：其中：“NON-FERROUS” ------ N 型测头“FERROUS” ------ F 型测“D” ------ 直接方式“数字” -------- 上次关机前的最后一次测量值。

e) 是否需要校准仪器，如果需要，选择适当的校准方法进行（参见第4 章）；f) 测量迅速将测头与测试面垂直地接触并轻压测头定位套，随着一声鸣响，屏幕显示测量值，提起测头可进行下次测量；g) 关机在无任何操作的情况下，大约2~3min 后仪器自动关机。

按一下“ON/OFF”键，立即关机。

说明: 1. 如果在测量中测头放置不稳，显示一个明显的可疑值，按CLEAR 键可删除该值；2. 重复测量三次或更多次后，按STATS 键，将依次显示五个统计量，即：平均值（MEAN）、标准偏差（S.DEV）、测量次数（NO.）、最大测量值（MAX）、最小测量值（MIN）。

2.2.5 删除⊙删除当前测量值无论在直接方式或成组方式下，只要在测量值显示状态，按一下“CLEAR”键，随着一声鸣响，当前测量值已被删除。

⊙删除直接方式下的所有测量值、统计值、两点校准值在直接方式测量值显示状态下，按二次“CLEAR” 键，随着一声长鸣响，直接方式下的所有测量值、统计值、两点校准值已被删除。

涡流测厚仪安全操作规程
一、目的
通过了解设备工作原理、技术参数、使用操作步骤、HSE提示与注意事项同、常见故障处理。

以保障设备和人员的安全及正常运行。

二、适用范围
本规程适用于公司TT230涡流测厚仪
三、工作原理
利用高频交变电流在线圈中产生一个电磁场，当测头与覆盖层接触时，金属基体上产生电涡流，并对测头中的线圈产生反馈作用，通过测量电涡流的大小可导出覆盖层的厚度。

四、技术参数
五、使用操作步骤
1.检查电源、气源、诤化试剂。

2. 打开显示器电源，再打开计算机主机电源，进入程序。

3.打开仪器检测装置电源，开关指示灯亮，同时显示屏幕在池电压数据框中有数据跳变，从低到高，直至稳定值为止。

4.检测装置开机1小时后，打开高频炉电源开关，风机工作。

5、风机工作，等待20分钟后，打开电子天平电源。

6.检查各气压表和流量表是否符合要求，不对须要调整（这种检查应经常进行）。

7. 按照使用说明书的参数要求进行分析样品
8. 连续三班工作时，检测装置电源可以不关，但其余电源建议关掉。

9. 在工作前打开计算机电源，按上述操作，若出现碳、硫数据框中，
碳池值和硫池值均为0.00000%按[（CTRL+X）]键退出程序，重新进入主程序。

六、HSE提示，注意事项
1、严禁在不符合使用条件下使用，严禁违规或超性能操作。

涂层测厚仪操作规程
一、目的
规范涂层测厚仪的使用和维护，以增加涂层测厚仪的使用寿命。

二、适用范围
适用于公司内所有涂层测厚仪使用。

三、操作流程图
四、操作步骤
1、进行校准：有以下三种不同的校准方式：①标准校准：适合平整光滑的表面和大致的测量。

例如，低于一点校准精度要求的场合；②一点校准：按ZERO 键，启动零位校准，显示屏将显示ZERO（闪）和MEAN（不闪）字样，“MEAN”表示显示的是平均值；将探头置于无涂层样板上（即零测厚），“滴”声后提起探头。

重复多次，直到显示屏始终显示先前读数的平均值；按ZERO键，结束校零，“ZERO”停止闪烁，置零（无涂层样板校准）结束。

此法用于允许误差不超过4%的场合，探头误差范围应另考虑。

③二点校准：无涂层样板校准后，按CAL键开始用标准箔校准，显示器上出现CAL(闪)MEAN（不闪）字样，将校准箔置于无涂层样板上，放上探头，“滴”声后再提起探头,重复多次，直到显示器显示的读数大致与所选标准箔的厚度相当，按上下键将读数调节至标准箔的厚度，按CAL键，“CAL”停止闪烁，校准完毕。

此法用于误差范围在2%~4%(最大)之间的测量，探头误差范围应另考虑。

2、开始测量：测量时须握住测头上套管，将探头置于要测量的涂层上，保持测头轴线与被测面垂直，“滴”声后提起探头，读取读数。

3、测量完毕后，关闭电源。

五、注意事项
本仪器是根据磁感应原理，测量钢或铁基体上的非磁性覆层，故应远离强磁场。
