移动TD项目530基站告警表

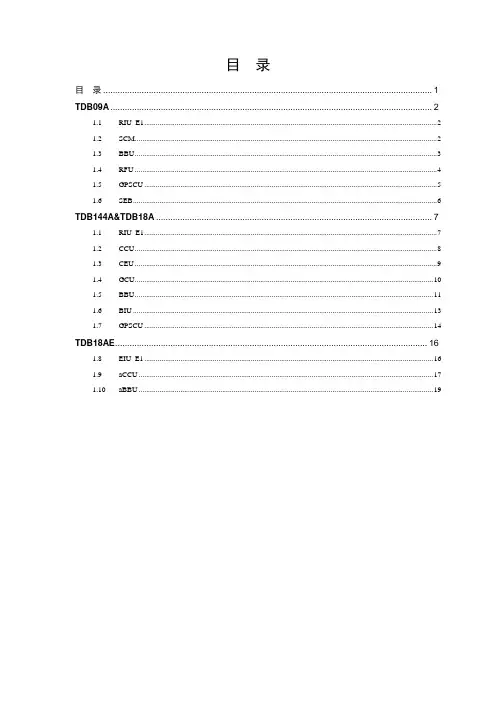

目录目录 (1)TDB09A (2)1.1RIU_E1 (2)1.2SCM (2)1.3BBU (3)1.4RFU (4)1.5GPSCU (5)1.6SEB (6)TDB144A&TDB18A (7)1.1RIU_E1 (7)1.2CCU (8)1.3CEU (9)1.4GCU (10)1.5BBU (11)1.6BIU (13)1.7GPSCU (14)TDB18AE (16)1.8EIU_E1 (16)1.9aCCU (17)1.10aBBU (19)TDB09A1.1RIU_E1 RIU_E1面板指示灯说明1.2SCMSCM面板指示灯说明1.3BBUBBU面板指示灯说明1.4RFURFU面板指示灯说明1.5GPSCU GPSCU面板指示灯说明1.6SEBSEB面板指示灯说明TDB144A&TDB18A 1.1RIU_E1RIU_E1前面板RIU_E1前面板LED灯示意图1.2CCUCCU前面板CCU前面板LED灯示意图CCU前面板LED说明1.3CEUCEU的前面板CEU前面板LED灯意图1.4 GCUGCU板卡前面板GCU前面板LED灯意图各灯含义1.5 BBUBBU前面板BBU前面板LED灯示意图各灯含义1.6 BIUBIU前面板前面板灯示意图灯的定义1.7 GPSCU GPSCU面板GPSCU面板示意图GPSCU面板指示灯说明名称指示灯状态定义备注POW 黄绿色电源指示灯--长亮GPS 红色上电后未搜索到GPS信号-长亮超过30分钟请察看板卡状态熄灭搜索到GPS信号ACT 黄绿色正常工作指示-长亮锁定GPS信号ALM 红色有告警信息，闪烁使用终端查询STDY 黄绿色双板使用时，处于备用板状态，长亮随时可切换到主用状态HDOV 黄绿色失去GPS信号，晶振保持输出状态TDB18AE 1.8 EIU_E1 EIU_E1单板面板前面板灯含义1.9aCCU aCCU单板面板前面板灯含义1.10aBBU aBBU单板面板前面板灯含义。

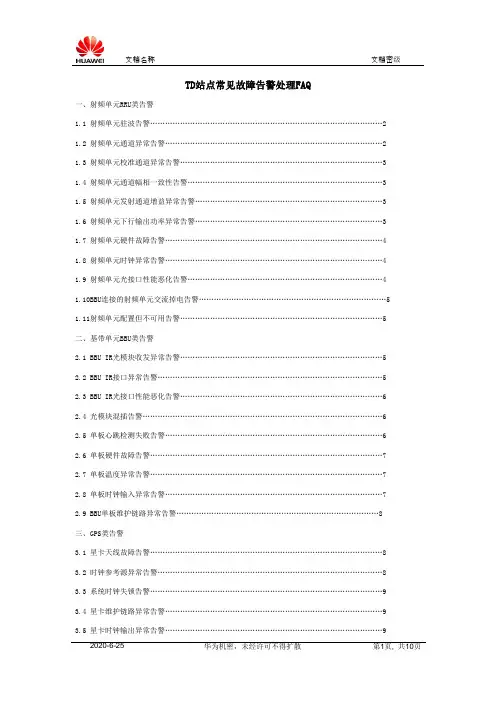

TD站点常见故障告警处理FAQ一、射频单元RRU类告警1.1 射频单元驻波告警 (2)1.2 射频单元通道异常告警 (2)1.3 射频单元校准通道异常告警 (3)1.4 射频单元通道幅相一致性告警 (3)1.5 射频单元发射通道增益异常告警 (3)1.6 射频单元下行输出功率异常告警 (3)1.7 射频单元硬件故障告警 (4)1.8 射频单元时钟异常告警 (4)1.9 射频单元光接口性能恶化告警 (4)1.10BBU连接的射频单元交流掉电告警 (5)1.11射频单元配置但不可用告警 (5)二、基带单元BBU类告警2.1 BBU IR光模块收发异常告警 (5)2.2 BBU IR接口异常告警 (5)2.3 BBU IR光接口性能恶化告警 (6)2.4 光模块混插告警 (6)2.5 单板心跳检测失败告警 (6)2.6 单板硬件故障告警 (7)2.7 单板温度异常告警 (7)2.8 单板时钟输入异常告警 (7)2.9 BBU单板维护链路异常告警 (8)三、GPS类告警3.1 星卡天线故障告警 (8)3.2 时钟参考源异常告警 (8)3.3 系统时钟失锁告警 (9)3.4 星卡维护链路异常告警 (9)3.5 星卡时钟输出异常告警 (9)1.1 射频单元驻波告警告警影响：射频单元RRU发射通道的天馈接口驻波超过了设置的驻波告警门限，对于单通道RRU，该RRU的覆盖区域的业务会中断；对于多通道RRU，发射功率下降，小区覆盖减小。

可能原因与处理建议：1）DSP RRUPARA查询射频单元的驻波值与驻波告警门限2）用负载堵住告警端口，告警恢复，则排查RRU故障，否则更换RRU3）检查天馈接口的馈缆接头是否拧紧或进水4）尝试更换或倒换馈线，重启RRU，观察告警是否恢复5）检查对端天线、合路器是否正常，如故障则予以更换小结：上站处理前建议携带堵头或小天线、RRU馈线及接头等，定位问题时需要用到1.2 射频单元通道异常告警告警影响：下行通道或者上行通道故障，影响小区边缘处的用户接入成功率和边缘处HSDPA用户的速率可能原因与处理建议：1）跟网管确认是否存在“射频单元驻波告警”、“射频单元通道异常告警”，如有，则先处理该告警2）执行MML命令RST RRU，远程复位射频单元3）近端检查故障通道与天线的连接4）将故障通道和无故障通道馈线调换，如果告警跟随馈线倒换，则判断是馈线问题，更换故障通道馈线 5）如果通道馈线调换后告警没有变化，则判断是RRU问题，更换故障RRU小结：上站处理前建议携带堵头、RRU馈线及接头等，定位问题时需要用到，准备好相关备件，每次调换通道馈线来判断故障点时，最好重启一下射频单元RRU1.3 射频单元校准通道异常告警告警影响：多通道的RRU的校准通道出现故障，导致无法完成通道的校准功能，小区覆盖减小可能原因与处理建议：1）执行MML命令RST RRU，等待10分钟左右，判断告警是否恢复2）近端检查校准馈线与天线的连接3）将故障通道和无故障通道馈线调换，如果告警跟随馈线倒换，则判断是馈线问题，更换故障通道馈线4）如果通道馈线调换后告警没有变化，则判断是RRU问题，更换故障RRU小结：上站处理前建议携带堵头、RRU馈线及接头等，定位问题时需要用到，准备好相关备件，每次调换通道馈线来判断故障点时，最好重启一下射频单元RRU1.4 射频单元通道幅相一致性告警告警影响：宏站RRU对每个载波下所有通道进行幅度相位的校准时，出现了某个载波下的某个通道的幅度异常：影响小区边缘处的用户接入成功率；影响小区边缘处的HSDPA用户的速率可能原因与处理建议：1）跟网管确认是否同时存在“射频单元驻波告警”、“射频单元通道异常告警”，如有，则先处理该告警2）执行MML命令RST RRU，远程复位射频单元3）近端更换故障RRU4）如以上操作后，告警仍未恢复，请联系网优工程师远程检查同频干扰问题（更换载波对应的频点观察告警是否恢复）小结：上站处理前携带相应备件，如需复位或更换射频单元RRU，会中断业务，请在话务量较小时处理1.5 射频单元发射通道增益异常告警告警影响：射频通道的空口实际输出功率与期望功率不一致，可能会影响业务。

11DDC-204A告警
序号
第1路 第2路 第3路 第4路 第5路 第6路 第7路 第8路 第9路 第10路 红绿-TX+ 红棕-TX红蓝-RX+ 红橙-RX-
门禁 市电 模块 油机 低压 空调 红外 振动 温度 烟雾

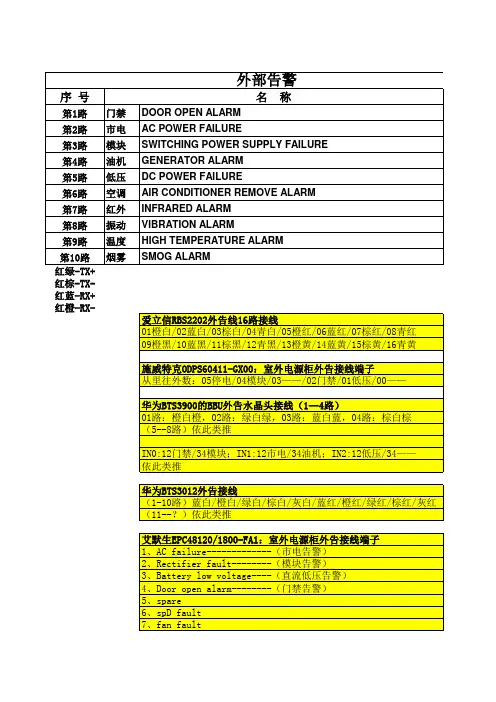

外部告警
名称
DOOR OPEN ALARM AC POWER FAILURE SWITCHING POWER SUPPLY FAILURE GENERATOR ALARM DC POWER FAILURE AIR CONDITIONER REMOVE ALARM INFRARED ALARM VIBRATION ALARM HIGH TEMPERATURE ALARM SMOG ALARM
华为BTS3900的BBU外告水晶头接线（1--4路） 01路：橙白橙，02路：绿白绿，03路：蓝白蓝，04路：棕白棕 （5--8路）依此类推
IN0:12门禁/34模块；IN1:12市电/34油机；IN2:12低压/34—— 依此类推
华为BTS3012外告接线 （1-10路）蓝白/橙白/绿白/棕白/灰白/蓝红/橙红/绿红/棕红/灰红 （11--？）依此类推
6601设备OMT连线 水晶头 1234 九针头 532皮
中兴S320交叉网线 水晶头 12345678 水晶头 36145278
NEC微波 九针头 23578 十五针头 13254
橙白 橙 绿白 蓝 蓝白 绿 棕白 棕
水晶头左 绿白
绿
橙白
交叉网线 水晶头的
蓝
正面 蓝白
橙

棕白 水晶头右 棕
北京地杰微波 用直连网线就可以
中兴ZXDU68电源柜外告接线 从里往外数：01低压—、02———、03油机—、04模块—

第15路开关量告警 15 16 第16路开关量告警 第17路开关量告警 17 18 第18路开关量告警 19 第19路开关量告警 20 第20路开关量告警

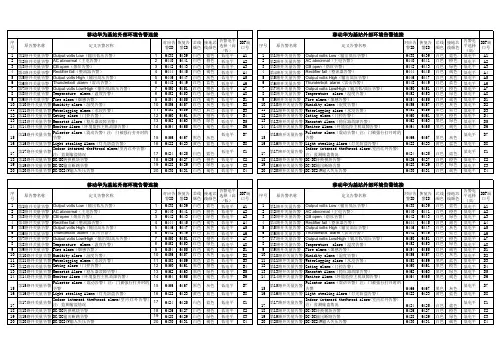

移动华为基站外部环境告警连接
序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 原告警名称 第1路开关量告警 第2路开关量告警 第3路开关量告警 第4路开关量告警 第5路开关量告警 第6路开关量告警 第7路开关量告警 第8路开关量告警 第9路开关量告警 第10路开关量告警 第11路开关量告警 第12路开关量告警 第13路开关量告警 第14路开关量告警 定义告警名称 Output volts Low（输出低压告警） AC abnormal（主电告警） CB open（熔丝告警） Rectifier fail（整流器告警） Output volts High（输出高压告警） Thunderbolt alarm （雷击告警） Output volts Low/High（输出低/高压告警） Temperature alarm（温度告警） Fire alarm（烟感告警） Humidity alarm（湿度告警） Waterlogging alarm（水浸告警） Gating alarm（门控告警） Manostat Alarm（稳压器故障告警） Monitor Alarm（环境监控主机故障告警） Pulsator alarm （震动告警）注：门被强行打开时的 告警 Light stealing Alarm（灯光防盗告警） Indoor intaraed theftrood alarm( 室 内红 外告 警 ) 注：监测偷盗情况 DC/DC转换模块告警 DC/DC输出断路告警 DC/DC24V输入失压告警 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 告警电平 对应告 恢复告 芯线 接地芯 DDF端 选择（高/ 警ID 警ID 颜色 线颜色 口号 低） 6438 6439 白色 蓝色 低电平 A1 6440 6441 白色 橙色 低电平 A2 6442 6443 白色 绿色 低电平 A3 6444 6445 白色 褐色 低电平 A4 6446 6447 白色 灰色 低电平 A5 6448 6449 红色 蓝色 低电平 A6 6450 6451 红色 橙色 低电平 A7 6452 6453 红色 绿色 低电平 A8 6454 6455 红色 褐色 低电平 B1 6456 6457 红色 灰色 低电平 B2 6458 6459 黑色 蓝色 低电平 B3 6460 6461 黑色 橙色 低电平 B4 6462 6463 黑色 绿色 低电平 B5 6464 6465 黑色 褐色 低电平 B6 6466 6422 6424 6426 6428 6430 6467 6423 6425 6427 6429 6431 黑色 黄色 白色 白色 白色 白色 灰色 蓝色 蓝色 橙色 绿色 褐色 低电平 低电平 低电平 低电平 低电平 低电平 B7 B8 C1 C2 C3 C4 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 原告警名称 第1路开关量告警 第2路开关量告警 第3路开关量告警 第4路开关量告警 第5路开关量告警 第6路开关量告警 第7路开关量告警 第8路开关量告警 第9路开关量告警 第10路开关量告警 第11路开关量告警 第12路开关量告警 第13路开关量告警 第14路开关量告警 第15路开关量告警 第16路开关量告警 第17路开关量告警 第18路开关量告警 第19路开关量告警 第20路开关量告警
