P10LED显示屏参数

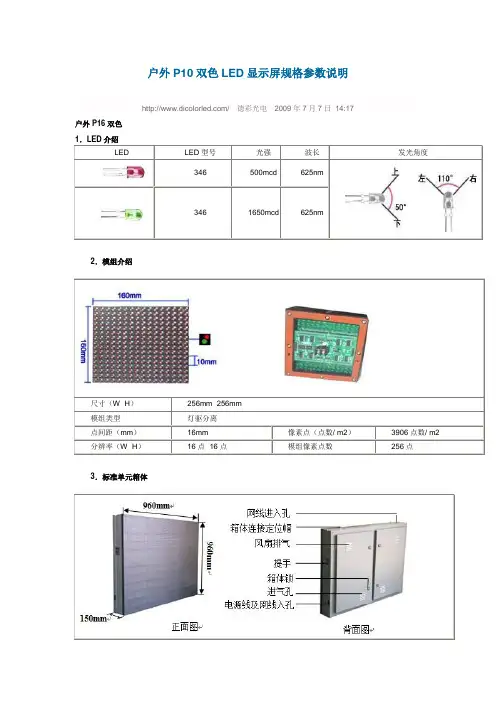

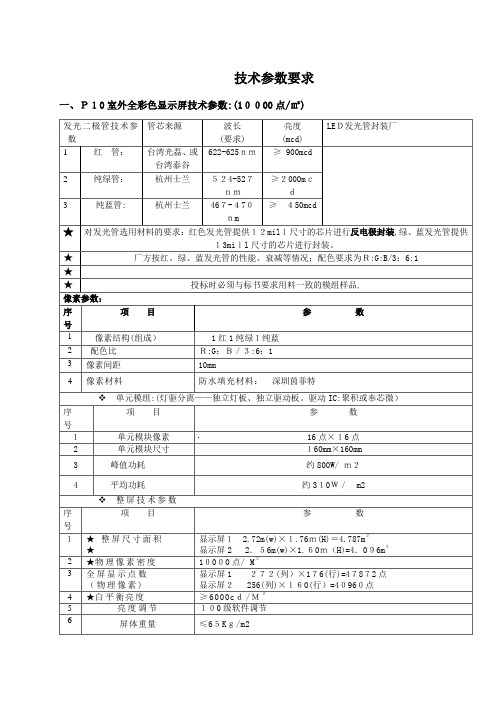

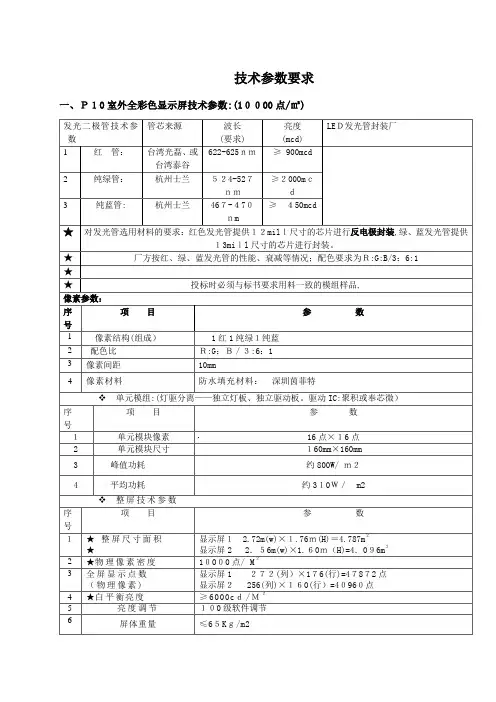

技术参数要求一、Ｐ１0室外全彩色显示屏技术参数:(1００00点/㎡)三．屏体安装及主框架设计1、屏体主框架：屏体主（内）框架及立柱为镀锌钢架结构;后盖门为1.5冷轧板材大型数控定位一次成型，后盖门冲有百叶式散热孔；四周采用冷轧板喷塑包边,屏体底部距离水平地面约为1.８米；单元箱体为冷轧板材；要求全防水处理。

屏体两侧垂直距离中心设置音响放置区及音响播音窗口。

屏体强度要求可抗１2级台风。

2、强弱电布线及施工:强电:要求6平方线(或以上)：单相三线。

弱电:要求网络线——选用防水鸿雁品牌(8芯的双绞线)。

音频信号线、有线电视信号线。

通讯距离:８0米—100米。

四．电脑配置:品牌机：联想型号:联想启天系列详细配置：英特尔E5５00双核/ ／2０48MＢ/250G ＳAＴA／无软驱/SATＡＤVD/集成网卡/防水功能键盘/USB光电鼠标/ WＩＮＸP ＨＯＭE中文版／三年有限保修三年上门／配17LCD(特别要求：独立显卡、显示卡带DVI接口、PCI插槽至少二条）五．音响：飞达系列、安桥系列、马兰士系列六．用户验收要求：1．提供发光管封装厂方的出厂证明、出货明细;根据用户要求出示对应数量、对应出货时间的发光管订货合同和国家正规的税收发票及其他符合标书要求品牌的配套产品（如电源、恒流源IC等）。

2．屏体交付时无盲点；强太阳光下清晰可见。

3．屏体制作时要求至少多制作一块模组（16点＊16点)——与整屏同一档次；以便用户在屏上任意选择壹块模组进行破坏性的测试时补上（候补之用)。

4．本显示屏如若未按本要求制作;业主可拒绝付款。

5．由业主选择专业测试机构对制作的显示进行技术指标进行测试;费用3500元请报入投标报价内；超出部分由业主承担。

（发光管及显示屏测试方法：依据SJ/T 112８1—２０0７）6．售后服务请写明备件清单。

七、招标要求1、提供样屏要求与招标要求一致,并留封样；2、提供二年原厂质保与长期上门服务。

３、安装开工日期:按业主要求。

P10户外全彩色L E D显示屏设计方案设计单位：河南顺兴丰烁电子技术有限公司电 话：网址：目录目录一、显示屏规格尺寸二、显示屏配置三、显示屏主要器件型号及功能四、主要技术参数五、综述一 硬件组成二 环境适应性要求三 系统总体设计四 系统功能六、视频播出方式七、计算机播出方式五 系统软件基本功能 基本操作 基本方式 基本特点六 防护设计防酸雨、防水、防潮、防腐、防尘 避雷 八、系统组成及原理一 主控系统二 视频处理和控制单元三 通信模块四 数据分配和扫描单元五 显示屏体 九、关键技术一 多媒体控制技术二 视频处理技术 十、发光管配置方案 十一、可视距离技术方案一、显示屏规格尺寸规格：室外全彩 像素多媒体 电子显示屏二、显示屏配置、室外全彩显示屏体一块。

、全彩屏多媒体控制系统一套。

、计算机。

、配电箱。

、音响系统一套。

、有线电视系统。

、非线编设备 选配 。

、字幕机 选配 。

、摄像机 选配 。

、显示屏操作专用监控 选配 。

、硬盘播放机 选配、基建装修及钢结构一项。

三、显示屏主要器件型号及功能四、主要技术参数室外全彩 像素多媒体 电子显示屏主要技术参数表：五、综述本项目为室外 显示屏系统，可视范围在 米（最佳视距 米），具有防尘、防腐蚀、防霉变、防潮、防雨水、耐高温、防工频干扰、防震、阻燃、防电磁干扰、防静电、防雷击、防撞击具有过流、短路、断路、过压、欠压等防护措施功能。

发光材料采用仕兰明星芯片，四周采用铝塑板装修。

其基本组成如下：一 硬件组成显示屏体控制系统计算机音频播放设备及辅件显示软件配电箱、散热设备和辅件钢结构、边框二 环境适应性要求显示屏内部电路器件均作“三防（防尘、防潮、防腐）”处理；钢结构外防锈漆。

昆虫及霉菌在显示屏内不能生存显示屏钢结构及边框装饰为防水结构设计按照 度抗震或 级风力的设防烈度进行结构设计三 系统总体设计系统设计满足以下要求：显示系统的设计制造质量可靠技术先进屏幕图象分辨率和清晰度高，屏幕画面清晰不闪烁图象色彩柔和逼真、灰度丰富、层次感和立体感强显示屏亮度均匀具有良好的色平衡，图象空间色彩自然声音满足本系统现场播放立体声音响的要求系统工作稳定可靠，抗干扰能力强，屏体寿命长，能连续工作 小时以上 显示模组安装，维修方便成熟的显示系统软件，操作简单显示系统满足防潮、防腐蚀、防风沙、耐高温、防静电、防雨、防火等要求，并进行相应的防护处理。

P10户外表贴SMD全彩LED显示屏技术参数
1/2扫描灯驱分
离P10产品图片:
P10模组正面P10模组反面
1-1、模组参数：
尺寸（W×H×T）160mm×160 mm×18mm 封装方式：SMD3535
点间距（mm） 10 mm 像素点（点数/ m2）10000点数/m2
分辨率（W×H）16点× 16 点重量（kg/个）_0.344_kg/个
说明技术指标参数
1、技术参数
1）最佳视距：≥ 10-50m
2）最佳视角：水平160度，140度
3）环境温度：存贮 -20℃～ + 60℃，工作 -20℃～ + 60℃
4）相对湿度： 60 %～ 90 %RH
5）屏体厚度：≤ 120cm＋维护厚度 70cm
1R1G1B结构说明：每个像素点内采用 1 红 1 纯绿 1 纯蓝，共 1 颗LED发光管。

专业分析
序
号
分析项目专业分析内容
1 配色分析
为使配色达到最佳的白平衡效果，配色对LED 发光的亮度有严格要求，其中各种
颜色亮度的配色比例为: R:G:B/ 3 : 6 : 1
2
项目中心波长亮度晶片厂家测试条件
纯红LED 620nm - 625nm 700-910 mcd厦门三安 25 ℃, 20 mA 纯绿LED 528nm - 531nm 1500-1950mcd 武汉华灿 25 ℃, 20 mA 纯蓝LED 470 nm - 475nm 325-403 mcd 武汉华灿 25 ℃, 20 mA
1-4产品功能介绍。

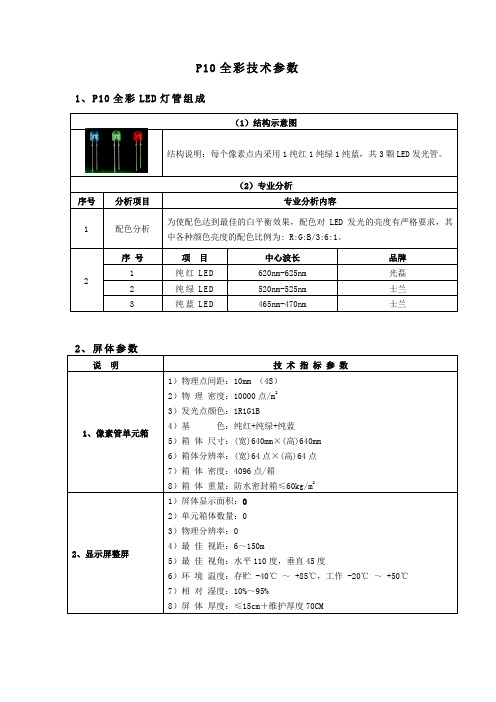

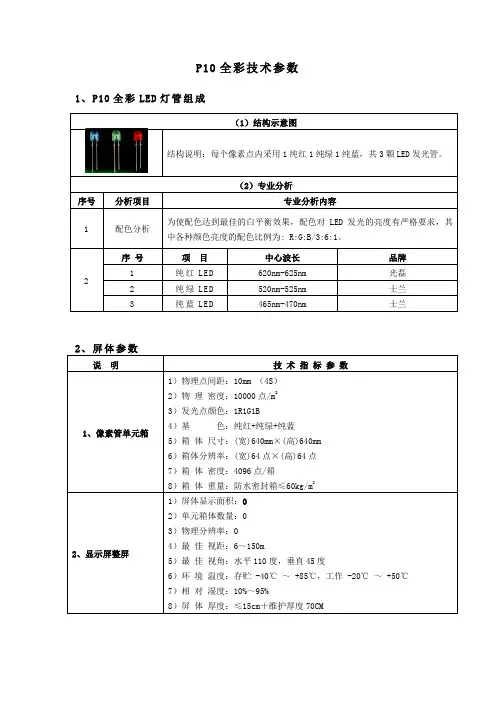

P10全彩技术参数
1、P10全彩LED灯管组成
2、屏体参数
说明技术指标参数
1、像素管单元箱1）物理点间距：10mm （4S）
2）物理密度：10000点/m2
3）发光点颜色：1R1G1B
4）基色：纯红+纯绿+纯蓝
5）箱体尺寸：(宽)640mm×(高)640mm 6）箱体分辨率：(宽)64点×(高)64点7）箱体密度：4096点/箱
8）箱体重量：防水密封箱≤60kg/m2
2、显示屏整屏1）屏体显示面积：0
2）单元箱体数量：0
3）物理分辨率：0
4）最佳视距：6～150m
5）最佳视角：水平110度，垂直45度
6）环境温度：存贮 -40℃～ +85℃，工作 -20℃～ +50℃
7）相对湿度：10%～95%
8）屏体厚度：≤15cm＋维护厚度70CM
（1）结构示意图
结构说明：每个像素点内采用1纯红1纯绿1纯蓝，共3颗LED发光管。

（2）专业分析
序号分析项目专业分析内容
1 配色分析为使配色达到最佳的白平衡效果，配色对LED 发光的亮度有严格要求，其中各种颜色亮度的配色比例为: R:G:B/3:6:1。

2 序号项目中心波长品牌
1 纯红LED 620nm-625nm 光磊
2 纯绿LED 520nm-525nm 士兰
3 纯蓝LED 465nm-470nm 士兰。

1、P10户外单色屏系统技术参数
◆像素尺寸：10mm
◆象素轴心间距：10mm
◆单元板点数：32*16 （横向×纵向）
◆分辨率: 10000点/平米
◆显示色彩: 红色（1R）
◆视角: (阳光不直接的情况下)≥±60度
◆屏体倾角: (参照水平面) 视要求而定
◆屏体视距: 在1----50米内各种字体点阵文字清晰可见
◆最佳视距: 3----20米
◆连续显示: 大于24小时
◆显示寿命: 大于10万小时
◆刷新频率：≥500Hz
◆传输频率：≥120帧/秒
◆通讯距离：大于100米（无中继）
◆通讯方式：串口、USB、TCP、(摇控、GPRS)选配另计费
◆显示性能: 无拖边,无毛刺,画面无闪烁,无抖动
◆单元重量：（含结构及电源件）小于30公斤/平方米
◆单元功耗：200W/平方米(平均) 300W/平方米(峰值)
◆平整度: 屏体对角线≤0.1mm
◆接地电阻: ≤4欧
◆驱动方式：1/4动态扫描
◆整屏失控点：≤万分之一
◆发光亮度：大于1200CD/平方米
◆显示屏工作温度：-20℃～+50℃
◆工作相对湿度：10%～95%
◆模块化设计：根据实际情况由单元显示板拼装成任意大小的显示屏。

◆防水：前翻式防水箱体
2、显示方式
异步卡功能说明：可播放视频、动画、图文。

支持TXT、BMP等文件，可显示宋、隶、草、行、楷等汉字及英文、数字、符号等. 可自动循环显示用户所要显示的不同内容。

实现信息发布，播放介绍，通知等。

显示方式：具有称动，翻滚、中开，中合，闪烁，淡变，飞动，反白，旋转，飘雪，百叶窗等十各不同的显示方式。

led显示屏尺寸规格表LED显示屏是目前应用非常广泛的一种显示设备，特别是在户外广告、体育场馆和舞台演出等场合广泛使用。

不同尺寸的LED显示屏可以满足不同场合的需求，下面是LED显示屏尺寸规格表。

一、室内LED显示屏尺寸规格表1. P0.9：像素点间距为0.9mm，分辨率高达1234x694，屏幕尺寸为60英寸。

2. P1.25：像素点间距为 1.25mm，分辨率高达768x768，屏幕尺寸为100英寸。

3. P1.5：像素点间距为1.5mm，分辨率高达640x640，屏幕尺寸为120英寸。

4. P1.9：像素点间距为1.9mm，分辨率高达640x360，屏幕尺寸为70英寸。

5. P2.5：像素点间距为2.5mm，分辨率高达480x480，屏幕尺寸为100英寸。

6. P3：像素点间距为3mm，分辨率高达384x384，屏幕尺寸为100英寸。

7. P4：像素点间距为4mm，分辨率高达240x360，屏幕尺寸为100英寸。

8. P5：像素点间距为5mm，分辨率高达192x192，屏幕尺寸为100英寸。

二、户外LED显示屏尺寸规格表1. P4：像素点间距为4mm，分辨率高达62500，屏幕尺2. P5：像素点间距为5mm，分辨率高达40000，屏幕尺寸为40平方米。

3. P6：像素点间距为6mm，分辨率高达27778，屏幕尺寸为50平方米。

4. P8：像素点间距为8mm，分辨率高达15625，屏幕尺寸为70平方米。

5. P10：像素点间距为10mm，分辨率高达10000，屏幕尺寸为100平方米。

6. P12：像素点间距为12mm，分辨率高达6944，屏幕尺寸为200平方米。

7. P16：像素点间距为16mm，分辨率高达3906，屏幕尺寸为300平方米。

三、全彩LED显示屏尺寸规格表1. P2：像素点间距为2mm，分辨率高达250000，屏幕尺寸为4平方米。

2. P2.5：像素点间距为2.5mm，分辨率高达160000，屏幕尺寸为10平方米。

美丽乡村全媒体宣传
报价方案
户外单红P10LED显示屏
产品简介
（P10单红模组正面图）
（P10单红模组背面图）
（一）、LED显示屏技术参数（P10户外单色）（1）、物理参数
（2）、光电参数
（3）、技术参数
工程案例：
中国工商银行柳州分行（28.8米*0.96米）
（二）、LED显示屏报价表
说明：
1.以上报价非最终报价；
A 均包含显示屏显示模组、转换电源、控制系统、铝合金型材、连接线材等。

B .包安装，但最终要看过现场才确实需不需加安装及材料费用；
此方案及价格等本公司留有最终解释权。

一、售后服务:
1、质保期：一年；终身维护。

2、质保期内免费为设备保养工作，免费解决其他质量问题，保证设备正常运作。

在任何时候，不会免除因货物本身的缺陷所应付的责任。

3、响应时间：接到用户通知，保证24 小时不间断售后技术服务支持
4、保修期内设备到达现场后由于不可抗力或人为因素致使设备损坏返修，甲方收取成本费维修。

5 、免费保修（包括人工和材料）：质保期内免费保修，质保期
后保证合理的价格提供备件和保养服务。

6、免费培训：免费在现场对采购方技术人员进行设备操作培
训，保证使用方人员能够熟练掌握设备和软件等常规使
用方法，以及小故障的判断与解决
二、保修期后售后服务
1质保期后保证合理的价格提供备件和保养服务。

2 电话回访保修期内每月公司售后服务部会电话联系使用单位，了解显示屏
3 控制软件操作培训为使用单位培训2-3名能熟练掌握系统的操作员。

深圳市亿光科技有限公司技术规
格书
P10LED显示屏技术规格书
产品说明：
LED显示屏是近年来应用十分广泛的高科技显示设备，具有清晰度高、质量稳定、寿命长、显示功能灵活多变的特点，十分适用于文字、图形和多媒体节目的播放宣传。

在户外的显示领域，它甚至占据了不可取代的地位。

产品选型
全彩LED显示屏可用于播放时事新闻、娱乐信息、商业广告、影视动画等各种多种媒体类型内容，从而达到视听一体的效果。

YG-P10是一款专为渠道项目设计，广泛应用各种工程及租赁项目，可随意播放视频、图文、图像并茂的节目，并以实时、同步、清晰的信息传播方式播放各种信息。

YG-P10全彩显示模组技术参数。

P10全彩技术参数（青岛泰伦德电子工程有限公司）P10户外全彩技术参数
货物名称LED电子显示屏
显示屏类型P10户外全彩
模块点数10000点/m²
发光点直径10mm
参数尺寸160mm*160mm
分辨率16点*16点
灯珠产地红：台湾晶元
绿：杭州士兰
蓝：杭州士兰
盲点率﹤万分之三
显示元件高亮度模块
灰度等级≥1024级
显示颜色1R1PG1B
驱动电路74HC595
亮度≥4500cd/m²
驱动方式1/4扫描
图像刷新速率≥60帧/秒
屏幕刷新速率≥180HZ
平均功耗300~450W/m²
最大功耗1380 W/m²
工作电压220V±5% 50HZ
工作温度-10℃ ～+50℃
存储温度-40℃ ～+85℃
工作湿度10%～95%RH
通讯方式网络通讯
通讯距离100米
拼装方式铝合金框架大模块拼装外框颜色黑色
软件环境WIN 98/ 2000/ XP
视角水平90-120度垂直30-60度最佳视距5M—120M
使用寿命﹥50000小时
平均无故障时间≥4500小时。
