P4显示屏主要技术参数

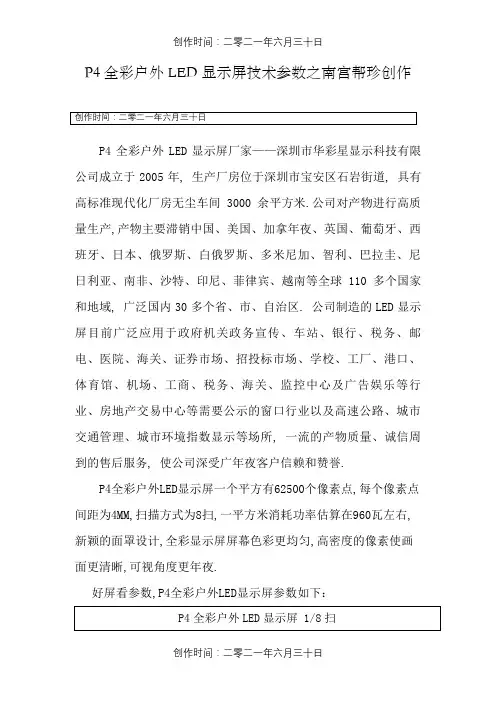

P4全彩户外LED显示屏技术参数之南宫帮珍创作P4全彩户外LED显示屏厂家——深圳市华彩星显示科技有限公司成立于2005年, 生产厂房位于深圳市宝安区石岩街道, 具有高标准现代化厂房无尘车间3000余平方米.公司对产物进行高质量生产,产物主要滞销中国、美国、加拿年夜、英国、葡萄牙、西班牙、日本、俄罗斯、白俄罗斯、多米尼加、智利、巴拉圭、尼日利亚、南非、沙特、印尼、菲律宾、越南等全球110多个国家和地域, 广泛国内30多个省、市、自治区. 公司制造的LED显示屏目前广泛应用于政府机关政务宣传、车站、银行、税务、邮电、医院、海关、证券市场、招投标市场、学校、工厂、港口、体育馆、机场、工商、税务、海关、监控中心及广告娱乐等行业、房地产交易中心等需要公示的窗口行业以及高速公路、城市交通管理、城市环境指数显示等场所, 一流的产物质量、诚信周到的售后服务, 使公司深受广年夜客户信赖和赞誉.P4全彩户外LED显示屏一个平方有62500个像素点,每个像素点间距为4MM,扫描方式为8扫,一平方米消耗功率估算在960瓦左右,新颖的面罩设计,全彩显示屏屏幕色彩更均匀,高密度的像素使画面更清晰,可视角度更年夜.好屏看参数,P4全彩户外LED显示屏参数如下：P4全彩户外LED显示屏功能：A、采纳压铸铝箱体.B、显示功能和编纂要求：采纳电脑联机通讯控制方式, 可显示以后时间、中英文字、BMP图片等信息, 自动调节节目内容.C、屏幕功能：有移动、翻页、覆盖、闭合、反白、百页窗、放年夜缩小等四十余种静态、静态显示特技方式,使单调的文字和画面具有较强的吸引力.D、信息来源：通过电脑人工输入各种信息, 采纳中文友好界面, 显示内容可视化.P4全彩户外LED显示屏优势：★采纳自力研发的逐点矫正技术, 保证点与点之间均匀一致.★显示面板的发光点采纳柱状平头的发光二极管, 经测试, 纵向横向全视角均可到达120度.★构成灯板的反射罩经开模制作, 与发光点无缝吻合, 制品可作到概况高度误差极小.★采纳发光二极管, 发光亮度为发光晶片亮度高.★发光二极管的热量主要从金属管脚散失, 决定了显示面板具有良好的散热性能.★不良发光二极管可逐个更换, 不影响其他发光管的使用, 降低维护本钱.★采纳最新技术水平的视频控制系统, 显示颜色艳丽清晰. 您的满意是我们的追求, 深圳市华彩星显示科技有限公司将竭诚为您服务！欢迎海内外新老朋友与我们联系合作, 共谋发展！。

精于品质执着创新成就客户

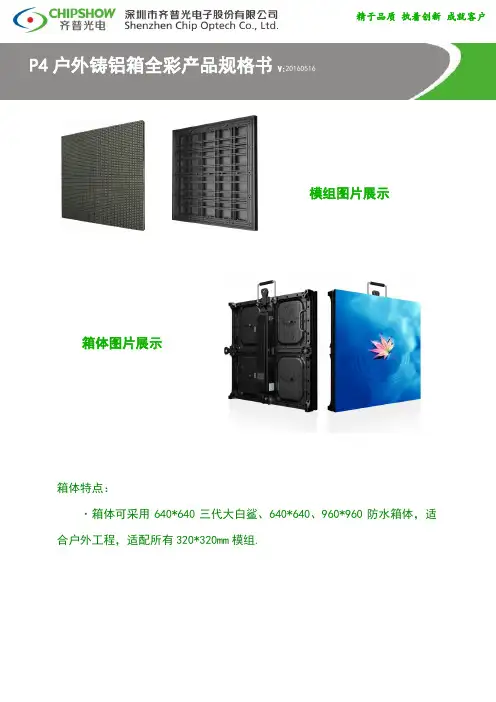

模组图片展示
箱体图片展示
箱体特点：
·箱体可采用640*640三代大白鲨、640*640、960*960防水箱体，适
合户外工程，适配所有320*320mm模组.
模组参数
名称规格参数
模组点间距、分辨率、尺寸4mm、80*80Dots、320*320 像素结构、 LED封装方式1R1G1B、SMD1921 工作电压、模组功率DC5V、74W
驱动IC、扫描方式MBI5124、1/10 HUB QP-HUB44-V1.0
箱体参数
箱体材质、箱体净重(kg/箱体) 铸铝、14kg/箱体
箱体分辨率、尺寸、模组排列160*160Dots、640*640X105、2*2 像素点密度62500点/㎡白平衡亮度、白平衡色温≥5500 CD/㎡、8500K
视角、屏面平整度、模组间隙H/V：120°/120°、＜0.4mm、＜0.4mm 最大功率、平均功耗720W/㎡、240W/㎡
换帧频率、刷新频率、灰度/颜色60Hz、1920Hz、14bit 控制系统、系统支持CHIPSHOW、Windows XP,WIN 7，
工作温度、防护等级-20~50℃、前/后：IP65
含包装毛重（kg）
100kg
（估算重量,4pcs /箱）
外包装尺寸
780*780*940mm （估算尺寸,4pcs /箱）
外包装材质类型航空箱
产品参数：包装参数：
拆装维护、连线操作示意图：。

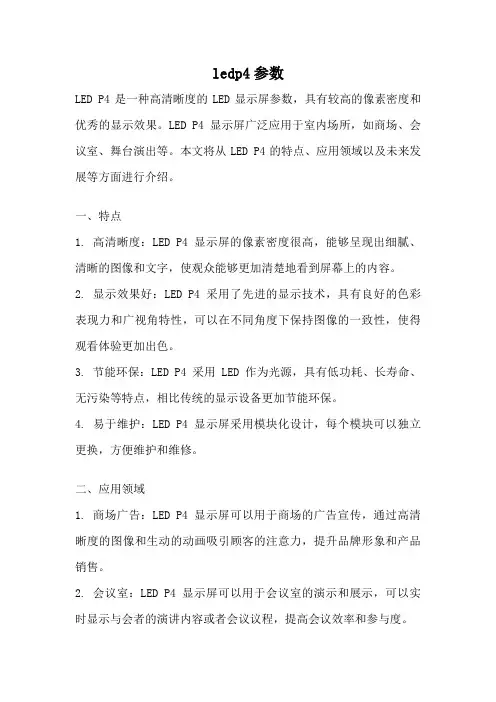

ledp4参数LED P4是一种高清晰度的LED显示屏参数，具有较高的像素密度和优秀的显示效果。

LED P4显示屏广泛应用于室内场所，如商场、会议室、舞台演出等。

本文将从LED P4的特点、应用领域以及未来发展等方面进行介绍。

一、特点1. 高清晰度：LED P4显示屏的像素密度很高，能够呈现出细腻、清晰的图像和文字，使观众能够更加清楚地看到屏幕上的内容。

2. 显示效果好：LED P4采用了先进的显示技术，具有良好的色彩表现力和广视角特性，可以在不同角度下保持图像的一致性，使得观看体验更加出色。

3. 节能环保：LED P4采用LED作为光源，具有低功耗、长寿命、无污染等特点，相比传统的显示设备更加节能环保。

4. 易于维护：LED P4显示屏采用模块化设计，每个模块可以独立更换，方便维护和维修。

二、应用领域1. 商场广告：LED P4显示屏可以用于商场的广告宣传，通过高清晰度的图像和生动的动画吸引顾客的注意力，提升品牌形象和产品销售。

2. 会议室：LED P4显示屏可以用于会议室的演示和展示，可以实时显示与会者的演讲内容或者会议议程，提高会议效率和参与度。

3. 舞台演出：LED P4显示屏可以用于舞台演出的背景幕布，通过精细的图像和灵活的显示效果，增强舞台表演的视觉冲击力，提升观众的观赏体验。

4. 体育场馆：LED P4显示屏可以用于体育场馆的比分显示和广告宣传，清晰明了的显示效果可以使观众更好地了解比赛进程和赞助商信息。

三、未来发展随着科技的不断进步和市场需求的增加，LED P4显示屏将会有更广阔的应用前景和发展空间。

未来LED P4显示屏可能会在以下方面进行改进和创新：1. 更高的像素密度：随着技术的进步，LED P4显示屏的像素密度有望进一步提高，可以呈现出更加细腻和真实的图像。

2. 更广的应用领域：LED P4显示屏可能会在更多的场所和领域得到应用，如交通指示、安防监控、医疗设备等。

3. 更节能环保：LED P4显示屏可能会进一步提高能效，减少能源消耗，降低对环境的影响。

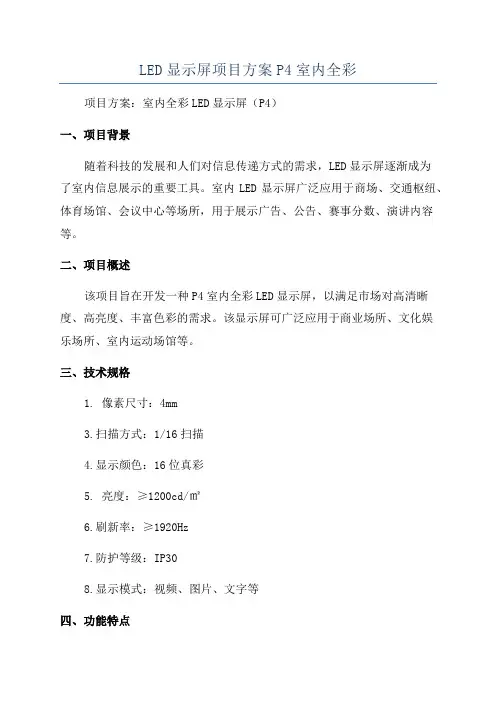

LED显示屏项目方案P4室内全彩项目方案：室内全彩LED显示屏（P4）一、项目背景随着科技的发展和人们对信息传递方式的需求，LED显示屏逐渐成为了室内信息展示的重要工具。

室内LED显示屏广泛应用于商场、交通枢纽、体育场馆、会议中心等场所，用于展示广告、公告、赛事分数、演讲内容等。

二、项目概述该项目旨在开发一种P4室内全彩LED显示屏，以满足市场对高清晰度、高亮度、丰富色彩的需求。

该显示屏可广泛应用于商业场所、文化娱乐场所、室内运动场馆等。

三、技术规格1. 像素尺寸：4mm3.扫描方式：1/16扫描4.显示颜色：16位真彩5. 亮度：≥1200cd/㎡6.刷新率：≥1920Hz7.防护等级：IP308.显示模式：视频、图片、文字等四、功能特点1.高清晰度：P4室内全彩LED显示屏拥有较高的像素密度，能够呈现更细腻的画面，展示更清晰的文字和图像。

2.高亮度：LED显示屏采用高亮度的LED灯珠，能够保证在明亮的环境下依然清晰可见。

3.良好的色彩还原能力：16位真彩显示技术，可以还原更丰富的色彩，使图片、文字等更加鲜艳。

4.节能环保：LED显示屏采用LED作为光源，具有低功耗、长寿命等特点，能够节省能源和减少对环境的污染。

5.广泛应用：适用于商场、体育场馆、会议中心等场所的广告、信息发布、宣传展示等需求。

五、项目实施计划1.市场调研：了解目标市场对P4室内全彩LED显示屏的需求和竞争状况。

2.技术研发：研发符合规格要求的P4室内全彩LED显示屏，确保其功能特点和性能指标满足市场需求。

3.生产制造：建立生产线，进行批量制造，确保产品质量和交货期。

4.销售与推广：通过广告、展会等方式推广产品，与经销商合作扩大销售网络。

5.售后服务：建立完善的售后服务体系，提供技术支持、维修和培训等服务，确保客户满意度。

六、项目预算1.研发成本：包括技术开发人员工资、试制成本等。

2.生产成本：包括材料采购、生产设备、人工成本等。

P4室内LED全彩显示屏技术要求
一、背景
随着科技的不断发展和进步，LED全彩显示屏被广泛应用于各种领域，比如舞台演艺、商业宣传等。

其中，P4室内LED全彩显示屏因其高清晰度、高亮度和高可靠性而备受青睐，已成为当今市场上较为流行的产品之一。

二、技术要求
1. 像素密度
P4室内LED全彩显示屏的像素密度要求较高，一般要求在62500像素/平方米以上。

这样可以确保显示屏的清晰度和视觉效果。

2. 亮度
P4室内LED全彩显示屏的亮度要求较高，一般在1000cd/平方米以上。

高亮度可以保证显示屏在各种灯光条件下都能有良好的视觉效果。

3. 色彩表现
P4室内LED全彩显示屏的色彩表现要求高，能够准确还原各种颜色，并且不出现偏色和失真等情况。

同时，还要求显示屏具有较高的色彩鲜艳度，能够吸引人们的眼球，提升视觉效果。

4. 刷新率
P4室内LED全彩显示屏的刷新率要求高，一般在120Hz以上。

高刷新率可以有效避免图片闪烁和视频卡顿等问题，确保画面流畅。

5. 可靠性
P4室内LED全彩显示屏的可靠性要求高，能够长时间工作而不出现故障。

同时，还要具有防水、防尘、抗静电等特性，能够在恶劣环境下工作。

三、
以上是P4室内LED全彩显示屏的技术要求。

只有具备上述要求，才能保证显示屏具备良好的可视性和可靠性，满足市场需求并得到用户的信任和认可。

室内P4P5P6P7.62全彩led显示屏技术参数室内P4、P5、P6、P7.62全彩LED显示屏技术参数PH 4三合一室内全彩LED显示屏技术参数1-1、模组参数：尺寸（W×H ×T） 128 mm×128 mm×10 mm 封装方式： SMD2020点间距（mm） 4 mm 像素点（点数/ m2）62500 点数/m2分辨率（W×H） 32 点×32 点重量（kg/个） 0.152 kg/个1R1G1B 结构说明：每个像素点内采用 1 红 1纯绿 1 纯蓝，共 1 颗LED发光管。

专业分析序号分析项目专业分析内容1 配色分析为使配色达到最佳的白平衡效果，配色对LED 发光的亮度有严格要求，其中各种颜色亮度的配色比例为: R:G:B/ 3 : 6 : 12项目中心波长亮度晶片厂家测试条件纯红LED620 nm- 624 nm 110-140mcd光磊+士兰25 ℃,20 mA纯绿LED520 nm- 524 nm 310-400mcd光磊+士兰25 ℃,20 mA说 明 技 术 指 标 参 数1、技术参数1）最 佳 视距：≥ 4 m2）最 佳 视角：水平 120 度，垂直 120 度3）环 境 温度：存贮 - 20 ℃ ～ + 40 ℃，工作 - 20 ℃ ～ + 40 ℃ 4）相 对 湿度： 10 %～ 90 %RH2、供电参数1）工 作 电压：AC220V ±10％，50Hz （三相五线制） 2）屏体平均功耗： 470 W/m 2 3）屏体最大功耗： 870 W/m 23、控制系统1）控 制 主机：联想开天主机或同档次计算机以上2）操 作 系统：WIN 98/ 2000/ NT/XP 3）控 制 方式：同步控制 4）显 示 卡：DVI 显卡 5）编 辑 卡：PCTV 卡4、主要技术参数1）驱 动 器件：采用LED 专用驱动器件 2）驱 动 方式： 1/16 扫， MBI5024 驱动3）换 帧 频率：≥ 140 帧/秒4）刷 新 频率：≥ 400 帧/秒（保证画面在摄象机录像时候无抖动）5）灰度 /颜色：红绿蓝各1024级，可显示16.7M 颜色6）白平衡亮度：≥ 1000 cd/m 2 7）亮度调节方式：软件调节100级可调 8）视 频 信号：PAL/NTSC9）视频输入/输出方式：八路输入/八路输出10）控制系统采用：PCTV 非线性编辑卡＋DVI 显卡＋全彩控制卡＋光纤传输 11）对地漏电：＜2mA纯蓝LED 465 nm - 470 nm 55-70 mcd 光磊+士兰 25 ℃, 20 mA11）平均无故障时间：≥10000小时 12）寿 命：10万小时13）平 整 度：任意相邻像素间≤0.5mm ，模块拼接间隙<1mm14）均 匀 性：像素光强、模块亮度均匀 15）电源开关：自动开关 16）开关电源负荷：5V/40A17）计算机显示模式：800×600，1024×76818）有效通讯距离：≤120m （国标超五类双绞线，无中继≤300m （多模光纤传输），≤10公里（单模光纤传输），5、软件 LED 通用播放软件（MDK ）6、保护技术 1）防潮、防尘、防腐、防静电、防雷击，同时具有过流、短路、过压、欠压保护功能2）防水等级： IP207、播放内容 文本文件，WORD 文件，所有图片文件（BMP／JPG ／GIF ／PCX ．．．），所有的动画文件（MPG ／MPEG ／MPV ／MPA ／AVI ／VCD ／SWF ／RM ／RA ／RMJ ／ASF ．．．）。

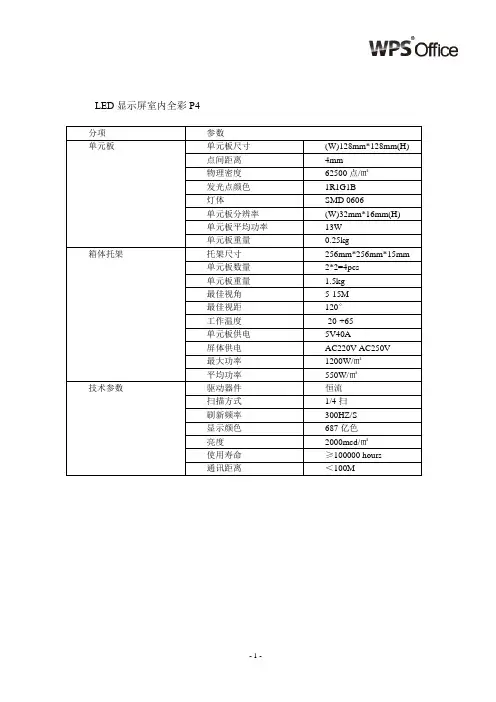

LED显示屏室内全彩P4分项参数单元板单元板尺寸(W)128mm*128mm(H)点间距离4mm物理密度62500点/㎡发光点颜色1R1G1B灯体SMD 0606单元板分辨率(W)32mm*16mm(H)单元板平均功率13W单元板重量0.25kg箱体托架托架尺寸256mm*256mm*15mm单元板数量2*2=4pcs单元板重量 1.5kg最佳视角5-15M最佳视距120°工作温度-20-+65单元板供电5V40A屏体供电AC220V-AC250V最大功率1200W/㎡平均功率550W/㎡技术参数驱动器件恒流扫描方式1/4扫刷新频率300HZ/S显示颜色687亿色亮度2000mcd/㎡使用寿命≥100000 hours通讯距离＜100M室内全彩P4参数分项参数单元板单元板尺寸(W)128mm*128mm(H)点间距离4mm物理密度62500点/㎡发光点颜色1R1G1B灯体SMD 0606单元板分辨率(W)32mm*16mm(H)单元板平均功率13W单元板重量0.25kg 箱体托架托架尺寸256mm*256mm*15mm单元板数量2*2=4pcs单元板重量 1.5kg最佳视角5-15M最佳视距120°工作温度-20-+65单元板供电5V40A屏体供电AC220V-AC250V最大功率1200W/㎡平均功率550W/㎡技术参数驱动器件恒流扫描方式1/4扫刷新频率300HZ/S显示颜色687亿色亮度2000mcd/㎡使用寿命≥100000 hours通讯距离＜100M深圳市久亮光电有限公司位于高新技术产业发达的深圳市宝安区.是一家专门致力于LED显示系统行业,以LED电子显示屏、LED亮化等系列产品为主导产品。

集研与开发、生产、营销、施工安装和售后服务为一体的高新技术企业。

公司汇集了高素质专业技术人才，拥有现代化的生产设备与检测设备，实行了全自动化生产，高度保障了公司核心产品—LED显示屏的可靠性能，可及时满足客户的需求。

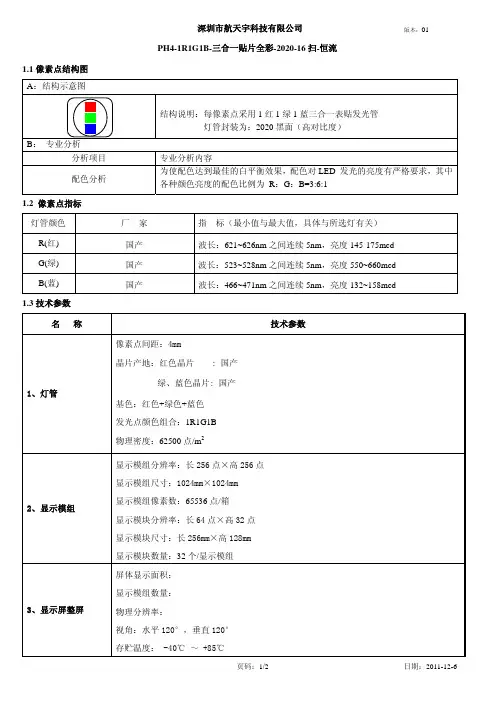

1.1像素点结构图1.2 像素点指标灯管颜色厂家指标（最小值与最大值，具体与所选灯有关）R(红) 国产波长：621~626nm之间连续5nm，亮度145-175mcd G(绿) 国产波长：523~528nm之间连续5nm，亮度550~660mcd B(蓝) 国产波长：466~471nm之间连续5nm，亮度132~158mcd 1.3技术参数名 称 技术参数1、灯管 像素点间距：4mm晶片产地：红色晶片 :国产绿、蓝色晶片: 国产 基色：红色+绿色+蓝色发光点颜色组合：1R1G1B物理密度：62500点/m22、显示模组 显示模组分辨率：长256点×高256点 显示模组尺寸：1024mm×1024mm显示模组像素数：65536点/箱显示模块分辨率：长64点×高32点 显示模块尺寸：长256mm×高128mm显示模块数量：32个/显示模组3、显示屏整屏 屏体显示面积：显示模组数量：物理分辨率：视角：水平120°，垂直120° 存贮温度： -40℃ ～ +85℃工作温度：-10℃ ～ +50℃相对湿度：10%～95%显示模组重量： 45-60kg/㎡ （与箱体材质有关）4、供电 工作电压：交流88～132V或176～264V平均功耗： 220～500W/㎡最大功耗： 450-1000W/㎡ （与LED亮度，驱动IC，控制系统，选型有关）5、控制系统 控制主机：联想开天主机或同档次计算机以上操作系统：WIN XP/WIN 7显卡：DVI显卡（典型显存位宽128位，显存512M）控制方式： 同步控制刷新频率： 180Hz-2400Hz（可选，在硬件支持条件下）灰度/颜色：4096-65536/687亿色-281万亿色亮度调节方式：软件100级可调控制系统采用：PCTV卡（可选）＋DVI显卡＋主控卡＋光纤传输（可选）6、主要技术参数 驱动器件：恒流驱动方式：1/16扫帧频：≥60Hz亮度：≥1000-2000cd/m2（开机白平衡状况下，与所选LED亮度有关） 视频信号：RF、S-Video、RGB、RGBHV、YUV、YC、COMPOSITION等平均无故障时间：≥5000小时寿命：5万小时平整度：任意相邻像素间≤0.5mm显示模块拼接间隙＜1mm均匀性：像素光强、显示模块亮度均匀盲点率：＜0.0002开关电源负荷：5V/40A、5V/30A计算机显示模式：1280×1024有效通讯距离：网线100m（无中继），多模光纤500m，单模光纤20km7、软件 LED演播室(MDK)制表：樊勇军审核：批准：。
