显示屏技术参数

P2.5室内全彩显示屏技术参数
模组参数
名称规格参数
模组点间距、分辨率、尺寸 2.533*2.514mm、60*68、152*171*2mm 像素结构、 LED封装方式1R1G1B、SMD2020
工作电压、模组功率DC4.5V、10W
驱动IC、扫描方式5124、1/30
HUB --
箱体参数
箱体材质、箱体净重(kg/箱体) 铸铝、9.5kg/箱体
箱体分辨率、尺寸、模组排列240*136、608*342*73mm、4*2 像素点密度156972 Dots/㎡白平衡亮度、白平衡色温500 CD/㎡、6000K-8000K
视角、屏面平整度、模组间隙H/V:160°/160°、＜0.1mm、＜0.1mm 最大功率、平均功耗360W/㎡、144W/㎡换帧频率、刷新频率、灰度/颜色60Hz、1920Hz、14bit 控制系统、系统支持CHIPSHOW、Windows XP,WIN 7
工作温度、防护等级-10~40℃、前/后：IP31/IP31
*根据配置不同，参数略有变化。

备注：仅供参考，欢迎来电咨询，最终解释权归属深圳市齐普光电子股份有限公司。

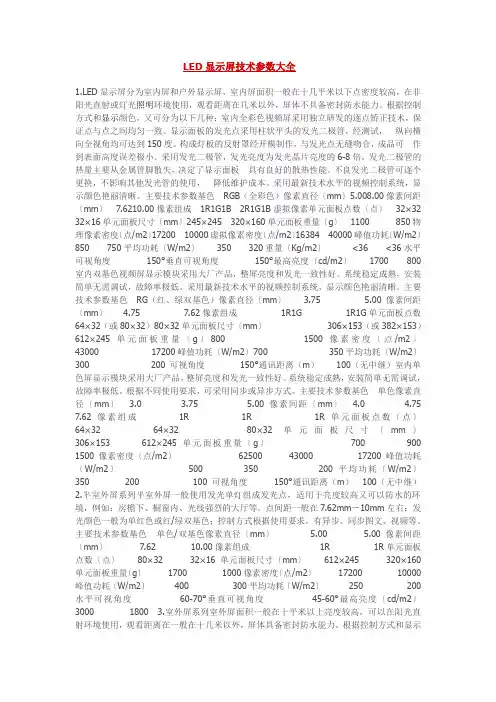

LED显示屏技术参数大全1.LED显示屏分为室内屏和户外显示屏，室内屏面积一般在十几平米以下点密度较高，在非阳光直射或灯光照明环境使用，观看距离在几米以外，屏体不具备密封防水能力。

根据控制方式和显示颜色，又可分为以下几种：室内全彩色视频屏采用独立研发的逐点矫正技术，保证点与点之间均匀一致。

显示面板的发光点采用柱状平头的发光二极管，经测试，纵向横向全视角均可达到150度。

构成灯板的反射罩经开模制作，与发光点无缝吻合，成品可作到表面高度误差极小。

采用发光二极管，发光亮度为发光晶片亮度的6-8倍。

发光二极管的热量主要从金属管脚散失，决定了显示面板具有良好的散热性能。

不良发光二极管可逐个更换，不影响其他发光管的使用，降低维护成本。

采用最新技术水平的视频控制系统，显示颜色艳丽清晰。

主要技术参数基色RGB（全彩色）像素直径〔mm〕5.008.00像素间距〔mm〕7.6210.00像素组成1R1G1B2R1G1B虚拟像素单元面板点数〔点〕32×32 32×16单元面板尺寸〔mm〕245×245320×160单元面板重量〔g〕1100850物理像素密度〔点/m2〕1720010000虚拟像素密度〔点/m2〕1638440000峰值功耗〔W/m2〕850750平均功耗〔W/m2〕350320重量〔Kg/m2〕<36<36水平可视角度150°垂直可视角度150°最高亮度〔cd/m2〕1700800室内双基色视频屏显示模块采用大厂产品，整屏亮度和发光一致性好。

系统稳定成熟，安装简单无需调试，故障率极低。

采用最新技术水平的视频控制系统，显示颜色艳丽清晰。

主要技术参数基色RG（红、绿双基色）像素直径〔mm〕 3.75 5.00像素间距〔mm〕 4.757.62像素组成1R1G1R1G单元面板点数64×32（或80×32）80×32单元面板尺寸〔mm〕306×153（或382×153）612×245单元面板重量〔g〕8001500像素密度〔点/m2〕4300017200峰值功耗〔W/m2〕700350平均功耗〔W/m2〕300200可视角度150°通讯距离（m）100（无中继）室内单色屏显示模块采用大厂产品，整屏亮度和发光一致性好。

LED显示屏技术参数及指标
2) 单元板
5)．系统功能
本项目根据使用需求，采用图文通讯控制系统。

图文通讯屏控制系统由一块主控制卡组成，该控制系统的技术特点如下：
1、显示屏可用于显示各种字体的中英文文字及时钟。

可播放由任何软件编辑的格式为BMP、格式为TXT的文本文件。

2、由计算机的网络通讯口实现对显示屏的数据发送，显示屏工作期间完全脱离计算机。

3、单卡最大控制范围为双色2560列256行，或者单色2560列512行
4、通讯速率可自行设置。

通讯波特率可在2400、7200、9600、14400、28800、38400、57600中选择，在通讯效果好、距离近的场所，可设置较高的通讯速率，在干扰多或距离远的情况下，可设置较低的通讯速率。

5、兼容RS232或者RS485通讯方式。

采用RS485通讯方式时，通讯距离可达1公里。

6、可以联网构成图文屏网络，一台控制主机可以控制最多到64个图文通讯屏。

7、图文显示效果丰富，设计了多种进入退出方式，有左移、上移、下移、百叶窗、闪烁等方式。

8、自带时钟芯片，可以显示日期和时间。

9、所有移动操作均由硬件与软件结合实现，移动效果平滑。

10、对控制卡上多达4M位的内存芯片采用了掉电保护技术，关闭显示屏后所有数据均不会丢失，打开显示屏的电源，显示屏自行开始正常播放。

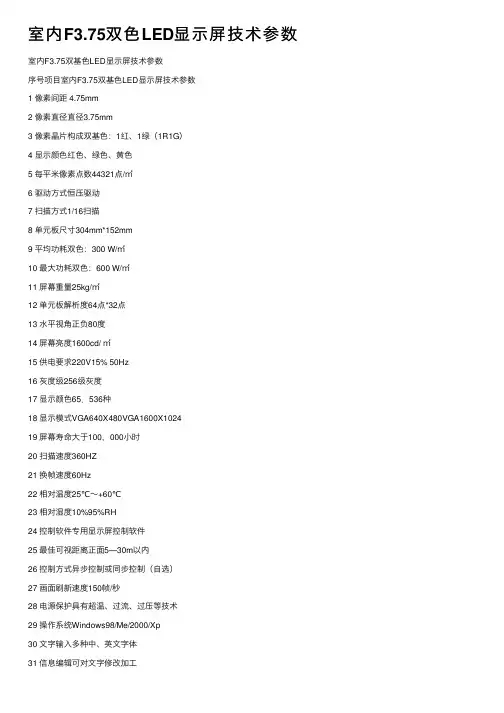

室内F3.75双⾊LED显⽰屏技术参数室内F3.75双基⾊LED显⽰屏技术参数
序号项⽬室内F3.75双基⾊LED显⽰屏技术参数
1 像素间距 4.75mm
2 像素直径直径3.75mm
3 像素晶⽚构成双基⾊：1红、1绿（1R1G）
4 显⽰颜⾊红⾊、绿⾊、黄⾊
5 每平⽶像素点数44321点/㎡
6 驱动⽅式恒压驱动
7 扫描⽅式1/16扫描
8 单元板尺⼨304mm*152mm
9 平均功耗双⾊：300 W/㎡
10 最⼤功耗双⾊：600 W/㎡
11 屏幕重量25kg/㎡
12 单元板解析度64点*32点
13 ⽔平视⾓正负80度
14 屏幕亮度1600cd/ ㎡
15 供电要求220V15% 50Hz
16 灰度级256级灰度
17 显⽰颜⾊65．536种
18 显⽰模式VGA640X480VGA1600X1024
19 屏幕寿命⼤于100，000⼩时
20 扫描速度360HZ
21 换帧速度60Hz
22 相对温度25℃～+60℃
23 相对湿度10%95%RH
24 控制软件专⽤显⽰屏控制软件
25 最佳可视距离正⾯5—30m以内
26 控制⽅式异步控制或同步控制（⾃选）
27 画⾯刷新速度150帧/秒
28 电源保护具有超温、过流、过压等技术
29 操作系统Windows98/Me/2000/Xp
30 ⽂字输⼊多种中、英⽂字体
31 信息编辑可对⽂字修改加⼯。

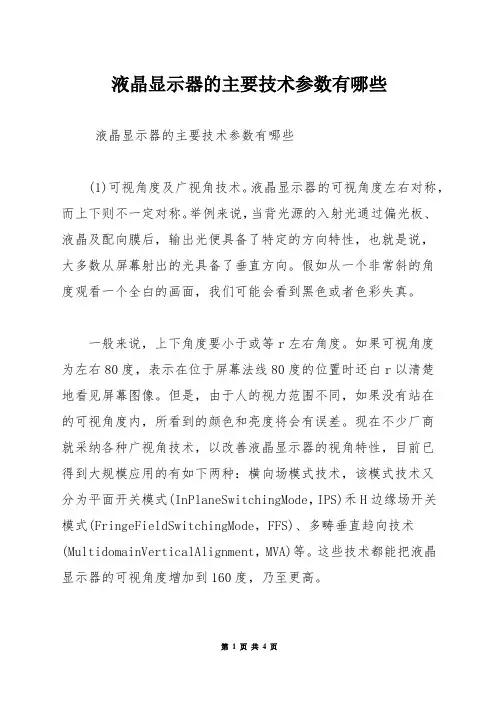

液晶显示器的主要技术参数有哪些液晶显示器的主要技术参数有哪些(1)可视角度及广视角技术。

液晶显示器的可视角度左右对称，而上下则不一定对称。

举例来说，当背光源的入射光通过偏光板、液晶及配向膜后，输出光便具备了特定的方向特性，也就是说，大多数从屏幕射出的光具备了垂直方向。

假如从一个非常斜的角度观看一个全白的画面，我们可能会看到黑色或者色彩失真。

一般来说，上下角度要小于或等r左右角度。

如果可视角度为左右80度，表示在位于屏幕法线80度的位置时还白r以清楚地看见屏幕图像。

但是，由于人的视力范围不同，如果没有站在的可视角度内，所看到的颜色和亮度将会有误差。

现在不少厂商就采纳各种广视角技术，以改善液晶显示器的视角特性，目前已得到大规模应用的有如下两种：横向场模式技术，该模式技术又分为平面开关模式(InPlaneSwitchingMode，IPS)禾H边缘场开关模式(FringeFieldSwitchingMode，FFS)、多畴垂直趋向技术(MultidomainVerticalAlignment，MVA)等。

这些技术都能把液晶显示器的可视角度增加到160度，乃至更高。

(2)可视面积与点距。

液晶显示器所标示的尺寸虽然也以屏幕对角线给出，但它与实际可以显示的屏幕范围一致，这一点与CRT 锓示屏有所不同。

例如，一个15．1英寸的液晶显示器约等于17英寸CRT屏幕的可视范围。

液晶显示器的点距实际上就是屏幕上像素的问距。

它的计算方法是：r叮视宽度除以水平像素数，或者可视高度除以垂直像素数而得到。

举例来说，一般14英、j。

LCD的可视面积为285．7mm214．3mm，它的大分辨率为1024768，那么它的点距即为285．7mm／1024=0．279mm或者214．3mm／768=0．279mm。

(3)色度、对比度和亮度。

色度即彩色表现度，与第1章定义相同。

色度也是LCD显示器重要的参数之。

我们知道自然界的任何一种色彩都可以由红、绿、蓝三种基本色合成。

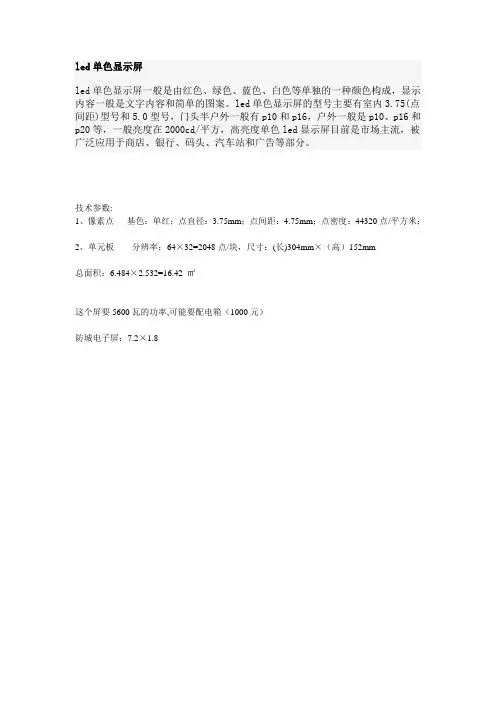

led单色显示屏
led单色显示屏一般是由红色、绿色、蓝色、白色等单独的一种颜色构成，显示内容一般是文字内容和简单的图案。

led单色显示屏的型号主要有室内3.75(点间距)型号和5.0型号，门头半户外一般有p10和p16，户外一般是p10、p16和p20等，一般亮度在2000cd/平方，高亮度单色led显示屏目前是市场主流，被广泛应用于商店、银行、码头、汽车站和广告等部分。

技术参数:
1、像素点基色：单红；点直径：3.75mm；点间距：4.75mm；点密度：44320点/平方米；
2、单元板分辨率：64×32=2048点/块，尺寸：(长)304mm×（高）152mm
总面积：6.484×2.532=16.42 ㎡
这个屏要5600瓦的功率,可能要配电箱（1000元）
防城电子屏：7.2×1.8。

P2.5室内显示屏技术参数
模组参数
名称规格参数
模组点间距、分辨率、尺寸 2.533*2.514mm、60*68、152*171*2mm 像素结构、 LED封装方式1R1G1B、SMD2020
工作电压、模组功率DC4.5V、10W
驱动IC、扫描方式5124、1/30
HUB --
箱体参数
箱体材质、箱体净重(kg/箱体) 铸铝、9.5kg/箱体
箱体分辨率、尺寸、模组排列240*136、608*342*73mm、4*2 像素点密度156972 Dots/㎡白平衡亮度、白平衡色温500 CD/㎡、6000K-8000K
视角、屏面平整度、模组间隙H/V:160°/160°、＜0.1mm、＜0.1mm 最大功率、平均功耗360W/㎡、144W/㎡换帧频率、刷新频率、灰度/颜色60Hz、1920Hz、14bit 控制系统、系统支持CHIPSHOW、Windows XP,WIN 7
工作温度、防护等级-10~40℃、前/后：IP31/IP31
*根据配置不同，参数略有变化。

备注：仅供参考，欢迎来电咨询，最终解释权归属深圳市齐普光电子股份有限公司。

室内P1.5电子显示屏采购说明及详细技术参数
采购产品质量标准及售后服务
(一)质量标准及产品规范和标准：
报价供应商所报的LED电子显示屏必须是符合国家标准经检验合格的全新产品，符合国家对该产品规定的环保、技术、质量标准要求等。

（二）产品质量保证期：
1. 年的免费售后服务，终身维护（收取工本费）。

2.投标产品质量保证期不得低于国家“三包”规定。

3.报价人的质量保证期承诺优于国家“三包”规定的，按供应商实际承诺执行。

4.投标产品由制造商（指产品生产制造商，或其负责销售、售后服务机构，以下同）负责标准售后服务的，应当在投标文件中予以明确说明,并附制造商售后服务承诺。

（三）售后服务内容：
报价人和制造商在质量保证期内应当为采购单位提供以下技术支持和服务：
（1）电话咨询：成交供应商和制造商应当为采购单位提供技术援助电话，解答采购单位在使用中遇到的问题，及时为采购单位提出解决问题的建议。

（2）现场响应：采购单位遇到使用及技术问题，电话咨询不能解决的，成交供应商和制造商应在24小时内到达现场进行处理，确保产品正常工作；无法在24小时内解决的，应在1小时内提供备用产品，使采购单位能够正常使用。

（四）其它要求
中标商家必须在2021年月日前安装调试完毕，确保采购单位正常使用。

第三章项目设备要求3.1主要设备清单
3.2本项目设备技术参数要求
第四章评标方法、步骤及标准1、评分标准。
