运放滤波的知识点

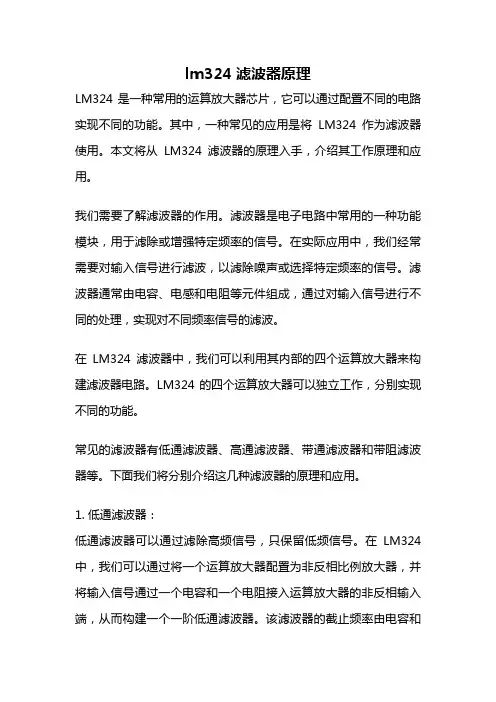

lm324滤波器原理LM324是一种常用的运算放大器芯片，它可以通过配置不同的电路实现不同的功能。

其中，一种常见的应用是将LM324作为滤波器使用。

本文将从LM324滤波器的原理入手，介绍其工作原理和应用。

我们需要了解滤波器的作用。

滤波器是电子电路中常用的一种功能模块，用于滤除或增强特定频率的信号。

在实际应用中，我们经常需要对输入信号进行滤波，以滤除噪声或选择特定频率的信号。

滤波器通常由电容、电感和电阻等元件组成，通过对输入信号进行不同的处理，实现对不同频率信号的滤波。

在LM324滤波器中，我们可以利用其内部的四个运算放大器来构建滤波器电路。

LM324的四个运算放大器可以独立工作，分别实现不同的功能。

常见的滤波器有低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

下面我们将分别介绍这几种滤波器的原理和应用。

1. 低通滤波器：低通滤波器可以通过滤除高频信号，只保留低频信号。

在LM324中，我们可以通过将一个运算放大器配置为非反相比例放大器，并将输入信号通过一个电容和一个电阻接入运算放大器的非反相输入端，从而构建一个一阶低通滤波器。

该滤波器的截止频率由电容和电阻的数值决定。

2. 高通滤波器：高通滤波器可以通过滤除低频信号，只保留高频信号。

在LM324中，我们可以通过将一个运算放大器配置为反相比例放大器，并将输入信号通过一个电容和一个电阻接入运算放大器的反相输入端，从而构建一个一阶高通滤波器。

该滤波器的截止频率同样由电容和电阻的数值决定。

3. 带通滤波器：带通滤波器可以通过滤除低于或高于一定频率范围的信号，只保留特定频率范围内的信号。

在LM324中，我们可以通过将两个运算放大器配置为一阶低通滤波器和一阶高通滤波器，并将它们的输出信号相加，从而构建一个带通滤波器。

该滤波器的通带范围由低通滤波器和高通滤波器的截止频率决定。

4. 带阻滤波器：带阻滤波器可以通过滤除特定频率范围内的信号，只保留其他频率的信号。

滤波电路这节非常深入地介绍了用运放组成的有源。

在很多情况中，为了阻挡由于虚地引起的直流电平，在运放的输入端串入了电容。

这个电容实际上是一个高通滤波器，在某种意义上说，像这样的运放电路都有这样的电容。

设计者必须确定这个电容的容量必须要比电路中的其他电容器的容量大100 倍以上。

这样才可以保证电路的幅频特性不会受到这个输入电容的影响。

如果这个滤波器同时还有放大作用，这个电容的容量最好是电路中其他电容容量的1000 倍以上。

如果输入的信号早就包含了VCC/2 的直流偏置，这个电容就可以省略。

这些电路的输出都包含了VCC/2 的直流偏置，如果电路是最后一级，那么就必须串入输出电容。

这里有一个有关滤波器设计的协定，这里的滤波器均采用单电源供电的运放组成。

滤波器的实现很简单，但是以下几点设计者必须注意：1. 滤波器的拐点(中心)频率2. 滤波器电路的增益3. 带通滤波器和带阻滤波器的的Q值4. 低通和高通滤波器的类型(Butterworth 、Chebyshev、Bessell)不幸的是要得到一个完全理想的滤波器是无法用一个运放组成的。

即使可能，由于各个元件之间的负杂互感而导致设计者要用非常复杂的计算才能完成滤波器的设计。

通常对波形的控制要求越复杂就意味者需要更多的运放，这将根据设计者可以接受的最大畸变来决定。

或者可以通过几次实验而最终确定下来。

如果设计者希望用最少的元件来实现滤波器，那么就别无选择，只能使用传统的滤波器，通过计算就可以得到了。

3．1 一阶滤波器一阶滤波器是最简单的电路，他们有20dB 每倍频的幅频特性3．1．1 低通滤波器典型的低通滤波器如图十三所示。

图十三3．1．2 高通滤波器典型的高通滤波器如图十四所示。

图十四3．1．3 文氏滤波器文氏滤波器对所有的频率都有相同的增益，但是它可以改变信号的相角，同时也用来做相角修正电路。

图十五中的电路对频率是F 的信号有90 度的相移，对直流的相移是0度，对高频的相移是180度。

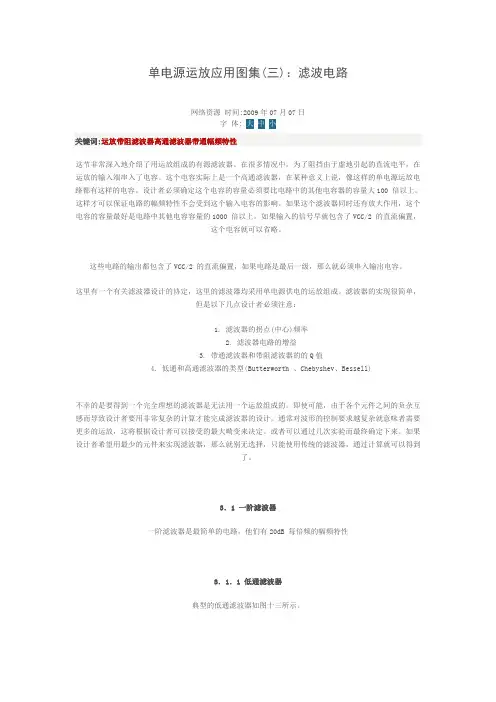

单电源运放应用图集(三)：滤波电路网络资源时间:2009年07月07日字体:关键词:运放带阻滤波器高通滤波器带通幅频特性这节非常深入地介绍了用运放组成的有源滤波器。

在很多情况中，为了阻挡由于虚地引起的直流电平，在运放的输入端串入了电容。

这个电容实际上是一个高通滤波器，在某种意义上说，像这样的单电源运放电路都有这样的电容。

设计者必须确定这个电容的容量必须要比电路中的其他电容器的容量大100 倍以上。

这样才可以保证电路的幅频特性不会受到这个输入电容的影响。

如果这个滤波器同时还有放大作用，这个电容的容量最好是电路中其他电容容量的1000 倍以上。

如果输入的信号早就包含了VCC/2 的直流偏置，这个电容就可以省略。

这些电路的输出都包含了VCC/2 的直流偏置，如果电路是最后一级，那么就必须串入输出电容。

这里有一个有关滤波器设计的协定，这里的滤波器均采用单电源供电的运放组成。

滤波器的实现很简单，但是以下几点设计者必须注意：1. 滤波器的拐点(中心)频率2. 滤波器电路的增益3. 带通滤波器和带阻滤波器的的Q值4. 低通和高通滤波器的类型(Butterworth 、Chebyshev、Bessell)不幸的是要得到一个完全理想的滤波器是无法用一个运放组成的。

即使可能，由于各个元件之间的负杂互感而导致设计者要用非常复杂的计算才能完成滤波器的设计。

通常对波形的控制要求越复杂就意味者需要更多的运放，这将根据设计者可以接受的最大畸变来决定。

或者可以通过几次实验而最终确定下来。

如果设计者希望用最少的元件来实现滤波器，那么就别无选择，只能使用传统的滤波器，通过计算就可以得到了。

3．1 一阶滤波器一阶滤波器是最简单的电路，他们有20dB 每倍频的幅频特性3．1．1 低通滤波器典型的低通滤波器如图十三所示。

图十三3．1．2 高通滤波器典型的高通滤波器如图十四所示。

图十四3．1．3 文氏滤波器文氏滤波器对所有的频率都有相同的增益，但是它可以改变信号的相角，同时也用来做相角修正电路。

运算放大器用作滤波的原理
运算放大器可以用作滤波器的原理是利用其高增益特性和输入输出之间的线性关系。

运算放大器可以通过配置电阻、电容和电感等元件来搭建不同类型的滤波器电路。

常见的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

下面分别介绍它们的原理：
1. 低通滤波器：用于从输入信号中滤除高频成分，只保留低频部分。

运算放大器可以通过电容和电阻组成RC电路，将高频信号绕过放大器输出。

低频信号经过放大器的增益放大后，直接输出。

2. 高通滤波器：用于从输入信号中滤除低频成分，只保留高频部分。

运算放大器可以通过配置电容和电阻组成RC电路，将输入信号经过放大器的直流分量滤除。

高频信号经过放大器的增益放大后，直接输出。

3. 带通滤波器：用于只传递一定频率范围内的信号。

运算放大器结合电容、电阻和电感组成带通滤波器电路，可以选择性地传递一定范围的频率信号。

4. 带阻滤波器：用于抑制一定频率范围内的信号。

运算放大器结合电容、电阻和电感组成带阻滤波器电路，可以选择性地阻止一定范围的频率信号通过。

总之，运算放大器作为滤波器的原理在于通过电容、电阻和电
感等元件的组合，来调整运算放大器的输入输出特性，实现对不同频率信号的选择和处理。

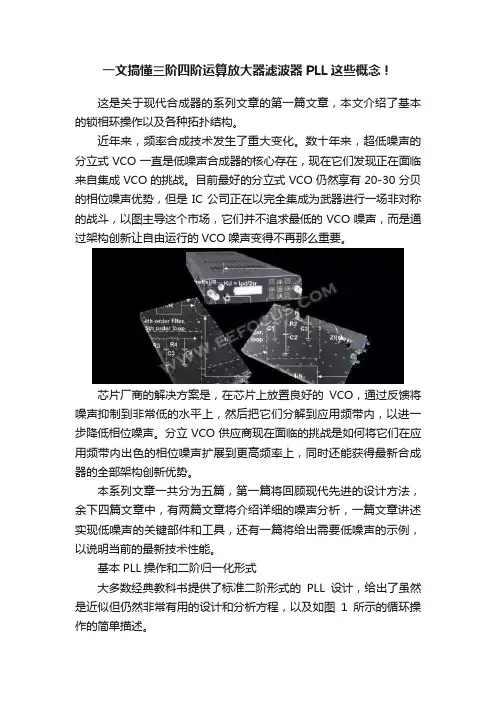

一文搞懂三阶四阶运算放大器滤波器PLL这些概念！这是关于现代合成器的系列文章的第一篇文章，本文介绍了基本的锁相环操作以及各种拓扑结构。

近年来，频率合成技术发生了重大变化。

数十年来，超低噪声的分立式VCO一直是低噪声合成器的核心存在，现在它们发现正在面临来自集成VCO的挑战。

目前最好的分立式VCO仍然享有20-30分贝的相位噪声优势，但是IC公司正在以完全集成为武器进行一场非对称的战斗，以图主导这个市场，它们并不追求最低的VCO噪声，而是通过架构创新让自由运行的VCO噪声变得不再那么重要。

芯片厂商的解决方案是，在芯片上放置良好的VCO，通过反馈将噪声抑制到非常低的水平上，然后把它们分解到应用频带内，以进一步降低相位噪声。

分立VCO供应商现在面临的挑战是如何将它们在应用频带内出色的相位噪声扩展到更高频率上，同时还能获得最新合成器的全部架构创新优势。

本系列文章一共分为五篇，第一篇将回顾现代先进的设计方法，余下四篇文章中，有两篇文章将介绍详细的噪声分析，一篇文章讲述实现低噪声的关键部件和工具，还有一篇将给出需要低噪声的示例，以说明当前的最新技术性能。

基本PLL操作和二阶归一化形式大多数经典教科书提供了标准二阶形式的PLL设计，给出了虽然是近似但仍然非常有用的设计和分析方程，以及如图1所示的循环操作的简单描述。

图1：这是一款二阶和三阶形式带高压电荷泵的PLL频率合成器（C1 = 0表示二阶）。

通过可编程的R和N分频数，由固件设置频率。

我们一向习惯于将电压和电流视为反馈量，但是，除此之外，PLL 还将相位和频率视为小信号频率域变量。

当寻求在较宽的频率范围内锁定时，现代相位频率检测器（PFD）充当驱使压控振荡器（VCO）频率锁定的频率检测器。

随着频率不断收敛，环路转换到锁相模式，其中，相位表现为数字沿的时间差，渐渐趋近于零。

频率是相位变化量对时间的导数（ω=dθ/ dt），所以可以把相位看做为频率的积分。

由于是压控震荡，VCO充当了输入电压到输出相位的积分器，它会引入-90度的相移。

运放的使用及滤波器设计运算放大器（Operational Amplifier，简称Op-Amp）是一种非常常见的电子元器件，常用于放大电压信号和作为各种信号处理电路的基础建设模块。

在本文中，我们将介绍运放的使用和滤波器设计。

一、运放的基本原理及使用1.运放的基本原理2.运放的引脚及使用方法一个典型的运放有八个引脚，包括非反相输入端（+）、反相输入端（-）、输出端、电源正极、电源负极等。

根据需要，我们可以将信号输入到非反相输入端或反相输入端，然后通过输出端输出放大后的信号。

通常，我们需要给运放提供两个电源电压，一个是正极供电，一个是负极供电。

正常工作时，两个电源电压的差值应该在一定范围内，如±5V。

3.运放的使用运放常用于放大电压信号或作为信号处理电路的关键组件。

它可以用于音频放大器、滤波器、信号源和控制系统等各种应用。

滤波器是一种能够选择性地通过或抑制特定频率组成的信号的电路。

根据其特性，滤波器可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

1.低通滤波器低通滤波器（Low-Pass Filter）可以通过低频信号而阻止高频信号。

在低通滤波器中，希望通过的信号频率被称为截止频率。

常见的低通滤波器电路有RC低通滤波器和RLC低通滤波器等。

2.高通滤波器高通滤波器（High-Pass Filter）可以通过高频信号而阻止低频信号。

在高通滤波器中，希望通过的信号频率被称为截止频率。

常见的高通滤波器电路有RC高通滤波器和RLC高通滤波器等。

3.带通滤波器带通滤波器（Band-Pass Filter）可以通过一段特定频率范围的信号而阻止其他频率的信号。

在带通滤波器中，希望通过的信号频率范围被称为通带。

常见的带通滤波器电路有LC带通滤波器和RLC带通滤波器等。

4.带阻滤波器带阻滤波器（Band-Stop Filter）可以通过除一段特定频率范围的信号而传输其他频率的信号。

在带阻滤波器中，希望阻止的信号频率范围被称为阻带。

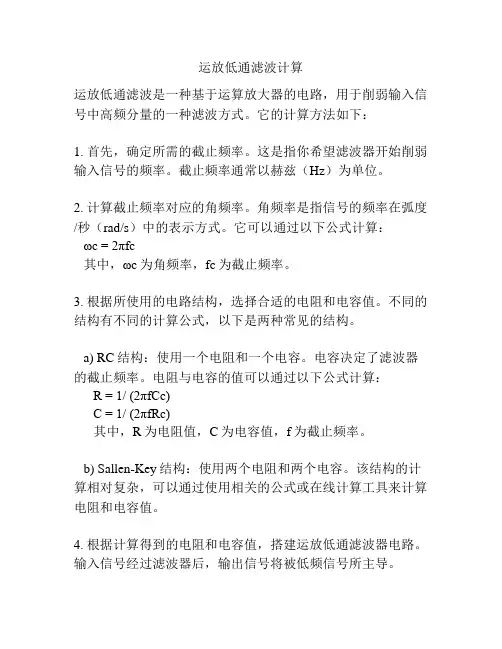

运放低通滤波计算
运放低通滤波是一种基于运算放大器的电路，用于削弱输入信号中高频分量的一种滤波方式。

它的计算方法如下：
1. 首先，确定所需的截止频率。

这是指你希望滤波器开始削弱输入信号的频率。

截止频率通常以赫兹（Hz）为单位。

2. 计算截止频率对应的角频率。

角频率是指信号的频率在弧度/秒（rad/s）中的表示方式。

它可以通过以下公式计算：
ωc = 2πfc
其中，ωc为角频率，fc为截止频率。

3. 根据所使用的电路结构，选择合适的电阻和电容值。

不同的结构有不同的计算公式，以下是两种常见的结构。

a) RC结构：使用一个电阻和一个电容。

电容决定了滤波器的截止频率。

电阻与电容的值可以通过以下公式计算：R = 1/ (2πfCc)
C = 1/ (2πfRc)
其中，R为电阻值，C为电容值，f为截止频率。

b) Sallen-Key结构：使用两个电阻和两个电容。

该结构的计算相对复杂，可以通过使用相关的公式或在线计算工具来计算电阻和电容值。

4. 根据计算得到的电阻和电容值，搭建运放低通滤波器电路。

输入信号经过滤波器后，输出信号将被低频信号所主导。

需要注意的是，以上的计算方法仅适用于理想情况下的运放低通滤波器。

实际情况中，还需要考虑运放的增益、截止频率的精确性、温度漂移等因素。

我们经常看到很多非常经典的运算放大器应用图集，但是他们都建立在双电源的基础上，很多时候，电路的设计者必须用单电源供电，但是他们不知道该如何将双电源的电路转换成单电源电路。

在设计单电源电路时需要比双电源电路更加小心，设计者必须要完全理解这篇文章中所述的内容。

1．1 电源供电和单电源供电所有的运算放大器都有两个电源引脚，一般在资料中，它们的标识是VCC＋和VCC－，但是有些时候它们的标识是VCC＋和GND。

这是因为有些数据手册的作者企图将这种标识的差异作为单电源运放和双电源运放的区别。

但是，这并不是说他们就一定要那样使用――他们可能可以工作在其他的电压下。

在运放不是按默认电压供电的时候，需要参考运放的数据手册，特别是绝对最大供电电压和电压摆动说明。

绝大多数的模拟电路设计者都知道怎么在双电源电压的条件下使用运算放大器，比如图一左边的那个电路，一个双电源是由一个正电源和一个相等电压的负电源组成。

一般是正负15V，正负12V 和正负5V 也是经常使用的。

输入电压和输出电压都是参考地给出的，还包括正负电压的摆动幅度极限V om 以及最大输出摆幅。

单电源供电的电路（图一中右）运放的电源脚连接到正电源和地。

正电源引脚接到VCC ＋，地或者VCC－引脚连接到GND。

将正电压分成一半后的电压作为虚地接到运放的输入引脚上，这时运放的输出电压也是该虚地电压，运放的输出电压以虚地为中心，摆幅在V om 之内。

有一些新的运放有两个不同的最高输出电压和最低输出电压。

这种运放的数据手册中会特别分别指明V oh 和V ol。

需要特别注意的是有不少的设计者会很随意的用虚地来参考输入电压和输出电压，但在大部分应用中，输入和输出是参考电源地的，所以设计者必须在输入和输出的地方加入隔直电容，用来隔离虚地和地之间的直流电压。

（参见1.3 节）图一通常单电源供电的电压一般是5V，这时运放的输出电压摆幅会更低。

另外现在运放的供电电压也可以是3V 也或者会更低。

运放的供电滤波运放的供电滤波是运放电路设计中非常重要的一个环节，它可以有效地抑制电源噪声和防止电路中的振荡，从而提高运放电路的性能和稳定性。

下面将详细介绍运放的供电滤波原理、方法和实践。

一、运放供电滤波原理运放的供电滤波主要是通过在电源和地之间添加滤波器来实现的。

滤波器的作用是减小电源电压的波动和噪声，同时防止电路中的振荡。

根据频率响应的不同，滤波器可以分为低通滤波器、高通滤波器和带通滤波器。

在运放供电中，一般使用低通滤波器来抑制高频噪声。

二、运放供电滤波方法1.电源退耦滤波电源退耦滤波是在运放的电源和地之间添加一个由电阻、电容和电感组成的滤波器，以减小电源电压的波动和噪声。

其中，电容可以滤除高频噪声，电感可以滤除低频噪声。

1.电源内阻滤波电源内阻滤波是在运放的电源和地之间添加一个低阻抗的电源内阻滤波器，以减小电源内阻对电路性能的影响。

该方法可以有效地抑制电源内阻引起的噪声和振荡。

1.频率补偿滤波频率补偿滤波是在运放的输出端添加一个由电阻、电容和电感组成的滤波器，以减小电路中的振荡。

该方法可以通过调整滤波器的参数来优化电路的频率响应，从而提高电路的稳定性和性能。

三、运放供电滤波实践在进行运放供电滤波时，需要考虑以下几个因素：1.确定滤波器的类型和参数：根据运放电路的具体要求和实际情况，选择合适的滤波器类型和参数。

例如，对于高频噪声，可以选择低通滤波器；对于低频噪声，可以选择高通滤波器等。

2.3.选择合适的元件：选择合适的电阻、电容和电感元件，以保证滤波器的性能和稳定性。

例如，选择低阻抗的电源内阻滤波器可以有效地抑制电源内阻引起的噪声和振荡等。

4.5.合理布局：在电路板布线时，需要合理布局滤波器的位置，以保证滤波器的效果。

例如，将滤波器靠近运放的电源和地引脚放置，可以减小电源和地之间的距离，从而减小噪声和振荡的影响。

6.7.调试与优化：在进行电路调试时，需要对滤波器进行优化，以保证电路的性能和稳定性。

运放低通滤波运放是一种常见的电子器件，可以用来放大电压信号，并且在电路中有许多不同的应用。

本文将重点介绍运放的一种重要应用——低通滤波。

低通滤波器是一种能够通过的信号频率低于一定阈值的滤波器。

它常用于去除高频噪声、平滑信号以及滤除不必要的高频成分等。

运放低通滤波器是一种基于运放电路实现的滤波器，具有较好的滤波效果和灵活性。

我们来了解一下运放的基本原理。

运放是一种差分放大器，具有非常高的增益和输入阻抗。

它由一个差分放大器和一个输出级组成，可以将差分输入信号放大并输出。

在低通滤波器中，运放的差分输入端连接了输入信号源，而输出端连接了负载电阻。

通过调节运放的增益和频率特性，可以实现对输入信号的滤波处理。

在运放低通滤波器中，我们常用的滤波器电路有两种——RC低通滤波器和多级运放低通滤波器。

我们来介绍RC低通滤波器。

这是一种简单的低通滤波电路，由一个电阻和一个电容组成。

电阻和电容的串联连接在运放的非反相输入端，同时电阻连接在运放的反相输入端。

输入信号经过电容后，通过电阻与反相输入端相连。

通过改变电阻和电容的数值，可以调节滤波器的截止频率。

当输入信号的频率高于截止频率时，输出信号的幅值将被有效地抑制。

我们来介绍多级运放低通滤波器。

这是一种更加复杂的滤波电路，由多个运放和电容、电阻组成。

在这种电路中，每个运放都起到放大和滤波的作用，通过级联连接可以实现更高的滤波效果。

不同级联的运放低通滤波器可以具有不同的截止频率，并且可以实现更加精细的信号滤波。

在实际应用中，运放低通滤波器有许多重要的应用。

首先，它可以用于音频放大器中，对音频信号进行滤波处理，使得输出的声音更加纯净。

其次，运放低通滤波器还可以用于通信系统中，对信号进行滤波和解调，提高系统的抗干扰能力。

此外，它还可以用于传感器信号的处理，对传感器采集到的信号进行滤波和放大，提高测量的准确性和灵敏度。

运放低通滤波器是一种重要的电子滤波器，具有较好的滤波效果和灵活性。

运放低通滤波电路
运放低通滤波电路
运放低通滤波电路是一种常用的滤波电路，它是利用运放的运算能力进行信号处理的一种电路。

低通滤波器的作用是滤除高频信号，只保留低频信号，常用于音频、视频等信号的处理。

运放低通滤波电路的基本结构是由一个运放、若干个电阻、一个电容和一个输出负载组成的。

电阻和电容形成了一个低通滤波器，运放作为放大器和补偿器，能够起到提高放大器增益和消除滤波器带宽偏差的作用。

在这个电路中，输入信号经过电容和输入电阻进入运放，运放放大后经过输出电阻输出。

输出信号经过负载电阻后，即可获得所需的低通滤波输出信号。

运放低通滤波电路的优点是输入阻抗高、输出阻抗低、增益稳定、滤波效果好。

电容和电阻的选择会影响滤波器的截止频率，而运放的选择会影响滤波器的增益和失真程度。

需要注意的是，在使用运放低通滤波电路时，要注意电容和电阻的选取，避免带宽偏差过大而影响滤波效果。

同时，输入端也要避免干扰信号的接入，以保证输出信号的质量。

总之，运放低通滤波电路是一种简单而实用的滤波电路，适用于音频、视频等信号的处理。

通过选择适当的元器件和调整电路参数，可以获得所需的滤波效果。

仪表运放rfi 滤波-概述说明以及解释1.引言1.1 概述仪表运放（Instrumentation Amplifier）是一种高增益、高输入阻抗、差分放大器，常用于测量仪器和传感器等领域。

在实际应用中，仪表运放往往会受到射频干扰（RFI）的影响，导致输出信号的失真和不稳定性。

为了解决这一问题，RFI滤波器被引入到仪表运放中，用于抑制射频干扰信号，保证输出信号的准确性和稳定性。

本文将重点介绍仪表运放和RFI滤波器的原理，探讨在仪表运放中应用RFI滤波的方法和效果。

通过深入了解仪表运放和RFI滤波器的结合应用，可以提高仪器仪表系统的性能和可靠性，满足不同领域对精密测量的需求。

1.2 文章结构:本文主要分为三个部分，分别为引言、正文和结论。

在引言部分中，将对仪表运放和RFI滤波进行简要的介绍和概述，阐明文章的研究背景和意义，明确文章的目的和结构安排。

正文部分将详细探讨仪表运放的作用、RFI滤波器的原理以及仪表运放中的RFI滤波应用。

通过对仪表运放和RFI滤波的深入分析，展示它们在电子设备中的重要性和应用价值。

结论部分将对全文进行总结，提出应用建议和展望未来的研究方向。

通过对文章所涉内容的综合分析和概括，进一步突出仪表运放和RFI滤波在电子领域的重要性，为读者提供参考和启示。

1.3 目的本文旨在探讨仪表运放中的RFI滤波器的重要性和应用。

通过深入分析仪表运放的作用以及RFI滤波器的原理，我们将探讨如何在仪表运放中合理应用RFI滤波器来提高电路的稳定性和抗干扰能力。

同时，我们也将讨论RFI滤波器在电子设备中的其他潜在应用，以期为读者提供更深入的了解和应用建议。

通过本文的研究，我们希望读者能够更好地理解和运用RFI滤波器，提高电路的性能和可靠性。

2.正文2.1 仪表运放的作用仪表运放（Instrumentation Amplifier，简称INA）是一种特殊的运算放大器，它主要用于信号测量和传感器信号处理。

仪表运放rfi 滤波全文共四篇示例，供读者参考第一篇示例：仪表运放是一种用于处理和放大微弱信号的集成电路，广泛应用于各种测量和控制系统中。

在一些特殊的应用中，仪表运放需要具有很高的运放的特性和性能，以确保信号的准确性和稳定性。

在一些高频干扰比较严重的环境下，为了保证仪表运放的正常工作，通常需要在输入端设计RFI滤波器。

RFI是Radio Frequency Interference的缩写，即射频干扰。

射频干扰是指处于无线通信范围内的各种电磁波，包括广播、无线电、雷达信号等。

这些信号可能会通过空气传播或者通过导线传导到仪表运放的输入端，导致运放产生误差、漂移或者损坏，影响测量的准确性。

RFI滤波器是一种能够有效屏蔽或衰减射频干扰信号的电路，通常包括电容、电感、阻抗等元件，通过这些元件的组合来滤除输入端的射频干扰信号，保证仪表运放输入的干扰信号尽可能少，从而提高系统的抗干扰能力和测量的准确性。

在设计仪表运放的RFI滤波器时，需要考虑以下几个方面：1.频率特性：射频干扰信号的频率范围很广，设计的RFI滤波器需要覆盖主要的干扰频率范围，通常在几十千赫兹到几百兆赫兹之间。

根据具体的应用环境和干扰源，选择合适的频率范围进行滤波。

2.阻抗匹配：RFI滤波器的输入输出端需要进行合适的阻抗匹配，以保证最大的信号传输效率。

通常使用阻抗变换器或者进行阻抗匹配电路的设计，以确保信号的顺利传输。

3.电路拓扑结构：RFI滤波器的电路拓扑结构对于滤波效果有很大的影响。

常用的结构有低通滤波器、高通滤波器、带通滤波器等，根据具体的需求和设计要求选择合适的电路结构。

4.元件选型：在设计RFI滤波器时，选用合适的元件也是非常重要的。

常用的元件有电容、电感、电阻等，不同的元件组合可以实现不同的滤波效果。

在选型时需要考虑元件的参数、品质因数、工作温度等因素。

5.性能指标：设计RFI滤波器时需要关注一些性能指标，如插入损耗、衰减度、带宽、稳定性等，这些指标直接影响滤波器的性能和效果，需要根据具体的应用需求进行优化。

精密运放的滤波电容-概述说明以及解释1.引言1.1 概述精密运放是一种在电子领域中广泛应用的重要器件，它能够提供高精度、低噪声的信号放大功能。

在实际电路中，为了提高系统的性能，通常需要对信号进行滤波处理。

而在滤波电路中，滤波电容起着至关重要的作用，能够帮助实现对特定频率信号的滤波效果。

本文重点讨论精密运放中的滤波电容的应用，探讨其在提高系统性能、降低噪声等方面的重要性。

通过深入分析精密运放和滤波电容的基本原理，本文旨在为读者提供关于精密运放的滤波电容的全面认识，并展望未来在该领域的研究方向。

通过本文的阐述，读者将能更好地理解和应用精密运放和滤波电容在电子系统中的重要作用，为工程实践提供理论指导。

1.2 文章结构本文将分为三部分来探讨精密运放的滤波电容。

首先，我们将介绍精密运放的基本原理，包括其工作原理和应用场景。

然后，我们将深入探讨滤波电容在精密运放电路中的作用，以及其在电路设计中的重要性。

最后，我们将总结精密运放的滤波电容的重要性，并展望未来可能的研究方向，以期为相关领域的研究提供参考和启发。

目的部分的内容如下：1.3 目的本文的主要目的是探讨精密运放中滤波电容的重要性及作用机制。

通过深入研究精密运放的基本原理和滤波电容的作用，我们可以更好地理解电路中滤波电容的作用，为精密运放的设计和应用提供参考。

此外，通过总结精密运放的滤波电容的重要性，可以为未来的研究方向提供指导，促进相关技术的发展和应用。

希望本文能够为读者提供有益的信息，并引起对精密运放和滤波电容的关注和深入探讨。

2.正文2.1 精密运放的基本原理精密运放是一种功能强大的集成电路，用于放大微小电压信号并提供稳定的输出。

它通常由几个主要部分组成，包括输入阻抗高，增益高和输出阻抗低的差分放大器。

其基本原理是利用差分放大器放大输入信号，然后经过一系列滤波和放大阶段，最终输出一个稳定且增益适当的信号。

精密运放的差分放大器部分通常由两个输入端和一个输出端组成。

lpf滤波换运放
LPF即低通滤波器（Low Pass Filter），是一种滤波器，用于通过低频信号而阻断高频信号。

在信号处理中，低通滤波器通常用于去
除信号中的高频噪声或干扰，以提取出所需的低频信号。

换运放（Operational Amplifier，简称Op Amp）是一种电子放
大器，具有高增益和差分输入的特性，常用于放大和调节信号。

在使
用LPF滤波器时，可以通过连接一个或多个运放来实现。

一种常见的方法是，将LPF滤波器的输入信号连接到运放的非反
相输入端，将运放的输出反馈到其反相输入端，再通过合适的电阻和
电容网络来构建滤波器的响应特性。

通过这种方式，运放可以提供更高的放大倍数和更好的性能特性，以满足特定的滤波要求。

此外，运放还可以增加电阻和电容值的范围，使得滤波器的频率响应更加灵活可调节。

总之，使用换运放可以改善LPF滤波器的性能和灵活性，使其更
适合特定的信号处理应用。

运算放大器与有滤波器(更新)————————————————————————————————作者：————————————————————————————————日期：运算放大器与有源滤波器一、运算放大器的基本结构图1-1 运算放大器基本结构1、差动式输入级：提高共模信号抑制能力，经常采用采用双输入双输出形式。

2、电压放大级：提供高的电压增益，以保证运放的运算精度。

3、输出级：提高输出功率。

通常由PNP和NPN两种极性的三极管或复合管组成，以获得正负两个极性的输出电压或电流。

二、运算放大器的性能指标：1、输入偏置电流（Input Bias Current），I IB：是指当输出电压为0时，差动放大级的两输入静态电流的平均值，也就是指差动放大电路中三级管的基极工作电流，正常情况下运放的输入偏值电流在10nA~1uA之间，通常是由输入电阻和反馈电阻提供，从而限制了运放的输入电阻和反馈电阻的阻值，因此在实际中不能将运放的反馈电阻选择的过大，一般选择K 级。

如果要达到pA级，通常前级放大器使用电压型控制器件（FET），这样就可以使用大的输入电阻和反馈电阻。

2、输入失调电流（Input Offset Current），I IO：是指当输出电压为0时，两个输入端的静态基极电流之差，反映输入级差分对管不对称程度，一般为1nA~0.1uA，在实际应用中一般要求I IO越小越好。

3、输入失调电压（Input Offset Voltage）,V IO：在室温以及标准电源电压下，输入电压为0时，为了使输出电压也为0，需要在输入段施加的补偿电压，该电压就是输入失调电压，用来表征放大器内部的对称性。

在实际中，对高放大倍数的运算放大器进行偏置补偿是十分困难的，原因一：微小的错误调节也会导致过补偿或者欠补偿，导致差动信号进一步被放大；原因二：偏置电压对温度的依赖性比较大，即我们经常说的输入失调电压温漂。

4、输入失调电压的温度漂移（简称输入失调电压温漂）αVIO：是指在给定的温度范围内，输入失调电压的变化与温度变化的比值。

运放低通滤波计算（原创实用版）目录1.运放低通滤波简介2.运放低通滤波计算方法3.运放低通滤波器的应用4.运放低通滤波器的设计要点5.结论正文一、运放低通滤波简介运放低通滤波器是一种基于运算放大器（简称运放）设计的滤波电路，主要用于去除信号中的高频成分，保留信号的低频成分。

在电子通信、自动控制、信号处理等领域具有广泛的应用。

二、运放低通滤波计算方法1.确定滤波器的截止频率滤波器的截止频率是指滤波器允许通过的信号频率范围，通常根据信号的特性和实际需求来确定。

2.选择滤波器的类型常见的运放低通滤波器类型有一阶滤波器、二阶滤波器、高通滤波器反转等，需要根据实际需求和性能指标来选择。

3.计算滤波器的电阻值根据所选滤波器类型和截止频率，可以计算出滤波器所需的电阻值。

三、运放低通滤波器的应用1.电子通信领域：在通信系统中，信号往往受到各种干扰，通过运放低通滤波器可以有效去除干扰信号，提高通信质量。

2.自动控制领域：在自动控制系统中，传感器输出的信号往往混有高频噪声，通过运放低通滤波器可以滤除噪声，得到更准确的控制信号。

3.信号处理领域：在信号处理系统中，对信号进行低通滤波可以提取信号的低频成分，去除高频噪声，提高信号的质量。

四、运放低通滤波器的设计要点1.确定滤波器的性能指标：包括滤波器的截止频率、通带波动、阻带衰减等。

2.选择合适的滤波器类型：根据性能指标和实际需求选择合适的滤波器类型。

3.合理选择元器件：根据滤波器的性能指标和类型选择合适的运放、电阻、电容等元器件。

4.考虑滤波器的稳定性：设计滤波器时，要保证滤波器在工作过程中稳定可靠。

五、结论运放低通滤波器是一种重要的信号处理电路，广泛应用于电子通信、自动控制、信号处理等领域。
