磁共振图像后处理算法设计

核磁数据处理方法引言概述：核磁共振（NMR）是一种重要的分析技术，广泛应用于化学、生物医学等领域。

在进行核磁实验后，我们需要对所得到的数据进行处理和分析，以获得有关样品的结构和性质信息。

本文将介绍一些常用的核磁数据处理方法。

一、基线校正1.1 基线的概念和作用基线是指在核磁信号中没有被样品产生的信号，但可能由于仪器噪声等因素而引入的信号。

基线的存在会对数据的准确性和可靠性造成影响，因此需要进行基线校正。

1.2 基线校正方法（1）多项式拟合法：将基线拟合为一个多项式曲线，然后将其从原始数据中减去，以消除基线的影响。

（2）小波变换法：利用小波变换将信号分解为不同频率的子信号，然后通过滤波去除基线。

（3）自适应滤波法：根据信号的特点，自动选择合适的滤波器进行基线校正。

二、峰识别和积分2.1 峰的识别峰是指核磁信号中的突出部分，代表了样品中不同核的存在。

峰的识别是核磁数据处理的重要一步，可以通过以下方法进行：（1）阈值法：设定一个阈值，将超过阈值的信号认为是峰。

（2）峰形拟合法：将峰拟合为一个特定的函数形式，通过拟合参数来确定峰的位置和形状。

（3）峰面积法：通过计算峰下面积来确定峰的存在和强度。

2.2 峰的积分峰的积分是指计算峰下面积的过程，可以用于定量分析。

常用的积分方法有：（1）矩法：将峰下面积转化为矩的计算，通过积分矩计算峰的面积。

（2）峰高法：通过测量峰的最大高度和宽度来计算峰下面积。

（3）内标法：将待测峰的面积与内标峰的面积进行比较，从而获得定量结果。

三、谱线拟合3.1 谱线的特点谱线是核磁信号在频率轴上的分布，代表了样品中不同核的化学位移和耦合关系。

谱线的拟合是核磁数据处理中的一项重要任务。

3.2 谱线拟合方法（1）高斯拟合法：将谱线拟合为高斯函数，通过拟合参数来确定谱线的位置和形状。

（2）洛伦兹拟合法：将谱线拟合为洛伦兹函数，适用于拟合具有对称峰形的谱线。

（3）Voigt拟合法：将谱线拟合为Voigt函数，综合了高斯和洛伦兹函数的特点，适用于拟合具有非对称峰形的谱线。

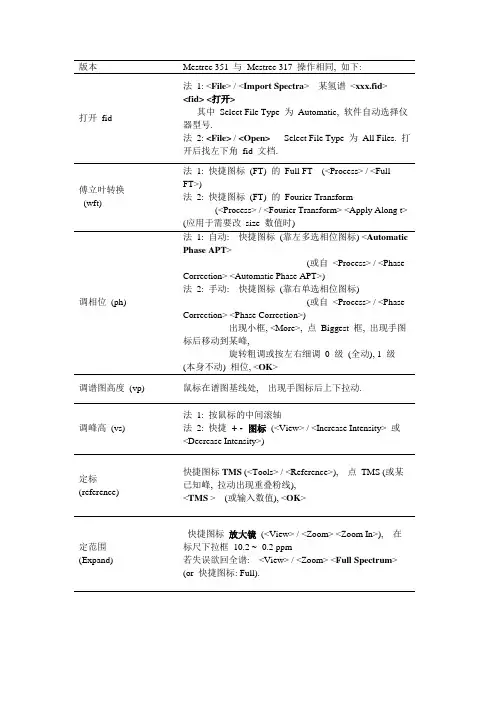

版本Mestrec 351 与Mestrec 317 操作相同, 如下:打开fid 法1: <File> / <Import Spectra> 某氢谱<xxx.fid><fid><打开>其中Select File Type 为Automatic, 软件自动选择仪器型号.法2: <File> / <Open>Select File Type 为All Files. 打开后找左下角fid 文档.傅立叶转换(wft)法1: 快捷图标(FT) 的Full FT (<Process> / <Full FT>)法2: 快捷图标(FT) 的Fourier Transform(<Process> / <Fourier Transform> <Apply Along t> (应用于需要改size 数值时)调相位(ph)法1: 自动: 快捷图标(靠左多选相位图标) <Automatic Phase APT>(或自<Process> / <Phase Correction> <Automatic Phase APT>)法2: 手动: 快捷图标(靠右单选相位图标)(或自<Process> / <Phase Correction> <Phase Correction>)出现小框, <More>, 点Biggest 框, 出现手图标后移动到某峰,旋转粗调或按左右细调0 级(全动), 1 级(本身不动) 相位, <OK>调谱图高度(vp)鼠标在谱图基线处, 出现手图标后上下拉动.调峰高(vs)法1: 按鼠标的中间滚轴法2: 快捷+ - 图标(<View> / <Increase Intensity> 或<Decrease Intensity>)定标(reference)快捷图标TMS (<Tools> / <Reference>), 点TMS (或某已知峰, 拉动出现重叠粉线),<TMS > (或输入数值), <OK>定范围(Expand)快捷图标放大镜(<View> / <Zoom> <Zoom In>), 在标尺下拉框10.2 ~ -0.2 ppm若失误欲回全谱: <View> / <Zoom> <Full Spectrum> (or 快捷图标: Full).显示峰值(th / dpf)1. 快捷图标: 三小峰图(<Tools> / <Peak Picking> <Peak Picking>)按左键拉范围,. 化学位移值出现于峰顶.2. 显示特小峰: <Tools> / <Peak Picking> <Peak by Peak> 挑选.3. 删除全部: <Tools> / <Peak Picking> <Delete all peaks>删除个别峰值: <Tools> / <Peak Picking> <List Peaks>, 自出现的数字表中删除.存谱(svf)<File> <Save> 随时存谱以防万一基线校正(bc)<Process> / <Baseline> <Full Auto> 建议在积分前操作, 有利于积分的准确.积分(int) (cz) (resets)1. 快捷图标: 小积分图(<Tools> / <Integration><Integrate>)2. 先全部积分: 按左键拉框, 得整积分线调整积分大小: 出现手图标直接上下拉动调整位置高度: 出现手图标按control 键上下拉(^ 拉)(或点右键, 由<Integration Manager> 上下拉较快)3. 切积分线: 以全积分线为背景参考, 对每峰逐一拉小框.4. 删除背景积分线: 对准某积分线, 点右键<Delete>定积分值(set int)选某积分线, 出现手图标后点右键, <Integration Manager>, 给新积分值.细看部分(inset)1. <Edit> / <Copy> <Copy Spectrum> (或^C), 之后<Paste>, 出现2 重叠图.2. 调整上层图: 框大小, 高度; 以zoom 放大某峰(分几次), 峰高(滚轴), 去掉积分.a. 去图框线: 空白处, 点右键选<Properties>,<Spectrum>,自Spectrum Borders<Set>, <Presets None>, <OK>b. 去XY 轴线: 鼠标分别在X 与Y 轴, 右键, 去除<Scale>.c. 调整峰高低: 点+ / - 图标.d. 放大: <Zoom>, 拉框放大某峰, 可分几次处理.3. 放大第二部分快速法:拷贝刚处理好的小图, 点<Panning> 快捷图标, 移动显示其它峰.命名(text)1. 点快捷图标: A 字图(or 右键<Add Text Comment), 输入名字, 调整字体, 大小.2. 若换行按^Enter (按control 回车)3. 修改内容: 对准字图, 按右键给结构图自Chemwindow 或Chemdraw 拷贝结构图入. (配合背景颜色, 例如转换成红色)打印(pl)先<Print Preview>, 之后<Print>存入Words 1. <Edit> / <Copy> <Copy Metafile to Clipboard>, paste 到words 中, 得一般黑白谱.2. <Edit> / <Copy> <Copy Bitmap to Clipboard>, paste去卷积(未分开峰处理)0. 将没分开的峰进行理论区分, 得较精确积分比.1. <Tools> / <Line Fitting> <Select Peak>2. 点各峰(自峰顶or 标尺), 出现理论单峰.a. 删除: <Delete Peak>b. 全删: <Delete All>c. 移动选择峰: 小框左上的左右箭头, 选定的峰呈现绿色.3. <Perform Fit> 若花时太久取消, 按ESC.4. <Show Report>, <Copy> 可粘贴到Words 或Excels.5. 看处理后谱: 小框中的<Create Spectrum>备注1. 熟悉后, 可以充分使用快捷图标.2. 操作后, 需取消(由快捷图标不再凹下) 该指令, 才好继续下个指令操作.Integration Manager 出现Integration Manager 小框数法: (得在积分指令下)1. 按右键选择2. 在积分线附近, 出现手图标后点击二下3. <Tools> / <Integration> <Integration Manager>4. 自积分快捷图标选择Properties 用途: 更改各种设置(颜色, 边框), 出现Properties 小框数法:1. 空白处, 左键点击2 下2. 空白处, 点右键选<Properties>3. <Options> / <Properties>Default 1. 自上述<Properties>的Prefenences 框, 更改各种设置(颜色, 边框) 后,<Default> <OK>2. 建议不要随便更改, 考虑以后处理2D 谱图还原困扰.Full Screen <View> / <Full Screen> 出现全屏; 取消按ESC.其它有意思指令1. 曲线缓和Smooth (<Process> / <Smooth>): 相当于lb, 可使噪音线变小.2. 解谱参考: <Tools> <Peak Picking> <Show 1H Chemical Shift correlations>临时复制1. 先copy 到新文档做练习: ^C, <File New>, ^V. 切换: 选左下角fid 谱图.2. 复制Clone (<Advance> <Colone Selected Spectrum>): 可应用做"暂存"比较(Mestrec23)比较Mestrec23, Mestrec317, Mestrec351:1. Mestrec351 和Mestrec317 基本操作相同.但似乎没有笔擦?2. Mestrec23 的缺点:缺default 的指令? 存谱完全保留困难? 没有undo 指令?Words 文档谱图显示不了ppf?。

核磁共振成像原理及图像重建方法核磁共振成像（Magnetic Resonance Imaging，MRI）是一种利用磁场和无害的无线电波产生高分辨率、高对比度、三维解剖图像的医学影像技术。

它通过探测人体内的核磁共振信号，生成具有空间分辨能力的图像，为医生提供可视化的解剖结构和生理功能信息。

本篇文章将介绍MRI的原理及图像重建方法，以帮助读者深入了解MRI技术的基本原理和应用。

MRI的原理基于原子核的磁共振现象。

原子核具有自旋运动和相应的磁矩，在外加静磁场的作用下，原子核的磁矩会沿着静磁场方向取向。

当施加一弱的高斯磁场同时加上垂直于静磁场的无线电频率脉冲，原子核的磁矩会被扰动，其取向会发生变化。

一旦取消无线电频率脉冲，原子核的磁矩将重新恢复到原来的取向。

这种恢复会产生电磁感应信号，被称为自发发射信号。

这个信号随时间演化，可以记录下来并用于重建图像。

MRI图像的重建是通过对磁共振信号的采集、处理和分析来实现的。

首先，需要提供一个均匀的静态磁场，通常使用超导磁体来产生高强度的匀强磁场。

其次，在静磁场中放置患者，使其体内的原子核磁矩取向与静磁场一致。

然后，通过使用线圈发射脉冲磁场，使原子核的磁矩发生扰动，并记录自发发射信号。

图像重建的第一步是对采集的原始数据进行采样。

MRI使用一组线圈阵列来接收磁共振信号，这些信号代表了人体各个位置的原子核磁矩的状态。

采样过程中需要考虑空间分辨率和信噪比的平衡。

较高的空间分辨率可以提供详细的解剖信息，但信噪比可能较低；而较高的信噪比可以提高图像质量，但空间分辨率可能降低。

在数据采样后，需要对采集到的信号进行图像重建。

图像重建的关键是解决逆问题，即从有限的采样点恢复出连续的图像。

常见的图像重建方法包括快速傅里叶变换、滤波和插值技术。

其中，快速傅里叶变换是一种将信号从时域转换到频域的方法，可以在频域上对信号进行分析和处理。

滤波技术可以通过去除高频噪声和增强图像细节来提高图像质量。

磁共振序列重建的介绍
磁共振序列重建是磁共振成像（MRI）过程中的一个重要环节，它涉及到从采集的原始数据中提取图像信息，并通过一系列算法处理得到最终的图像。

这个过程对于确保图像质量、提高诊断准确性以及优化扫描时间等方面都具有重要意义。

在磁共振成像中，原始数据是在K空间（频域空间）中采集的，通过梯度线圈和射频线圈等器件进行信号采集。

然后，需要通过重建算法将这些原始数据转换为我们能够理解的图像信息。

这个过程就是磁共振序列重建。

磁共振序列重建的方法有很多种，其中一些主要的重建技术包括：部分傅里叶重建、并行成像方法和基于压缩感知（CS）理论的重建算法等。

1. 部分傅里叶重建是最早的核磁共振重建方法之一，但它存在一些缺点，如算法过程缓慢、重建效果一般、伪影较严重等，因此在临床应用中较少使用。

2. 并行成像方法是目前在临床应用中最广泛的重建方法之一。

这种方法主要分为两类：一类是在图像域来分离混叠的伪影，主要代表算法是SENSE和PILS等；另外一类是在K空间解混叠，然后再通过反傅里叶变换到图像域。

3. 基于压缩感知（CS）理论的重建算法是近年来发展最快，也是最主要的一类方法。

这种方法利用了动态磁共振图像序列数
据中的空间和时间冗余性，以及可自由设计的傅里叶变换域采样方式，非常符合CS理论中的“稀疏性”和“不相关性”要求。

此外，CS重建理论还有着灵活的建模方式和仍然巨大的改进空间。

总的来说，磁共振序列重建是一个复杂的过程，需要根据具体的扫描需求和设备条件选择合适的重建方法。

随着技术的不断发展，未来还可能会有更多新的重建方法出现，以进一步提高磁共振成像的质量和效率。

医学影像处理中磁共振图像配准技术的应用教程与对齐准确性评估磁共振成像（Magnetic Resonance Imaging，MRI）是一种非侵入性的医学成像技术，广泛应用于疾病的诊断与治疗。

然而，在进行医学影像处理时，经常需要将不同时间点或不同模态的磁共振图像进行对齐，以实现准确的定量分析和比较。

本文将介绍医学影像处理中磁共振图像配准技术的应用教程，并探讨其对齐准确性评估的方法。

首先，我们来了解磁共振图像配准的基本原理。

磁共振图像配准是将两个或多个磁共振图像进行空间上的对齐，使得它们在解剖结构上相互匹配。

简单来说，配准的目标是将不同图像中的相同结构对应起来，从而实现相同位置和尺寸的像素在不同图像中具有相同的空间坐标。

配准技术的基本原理包括特征提取、特征匹配和图像变换。

在磁共振图像配准中，常用的特征提取方法有基于边缘、基于强度和基于特征点等。

基于边缘的方法通过检测图像中的边缘特征，提取结构信息。

基于强度的方法则利用图像中的灰度级信息，提取图像的亮度分布特征。

基于特征点的方法则通过检测图像中的显著特征点，如角点或斑点等，提取唯一标识的特征。

特征匹配是指在两个或多个图像中寻找相同或相似特征，并将其进行匹配。

常用的特征匹配算法有基于相关系数、基于相似度和基于相位等方法。

匹配过程可以利用最小二乘法、RANSAC算法等进行优化，以提高匹配的准确性。

图像变换是将配准前的图像进行变换，使得它们与配准后的图像具有相同的空间坐标。

常见的图像变换方法有刚体变换、仿射变换和非刚性变形等。

在实际的磁共振图像配准应用中，有一些常见的技术和工具可以帮助实现高质量的配准结果。

例如，可以利用现成的图像处理软件，如FSL （FMRIB Software Library）、ANTS（Advanced Normalization Tools）和SPM（Statistical Parametric Mapping）等，它们提供了丰富的配准算法和工具。

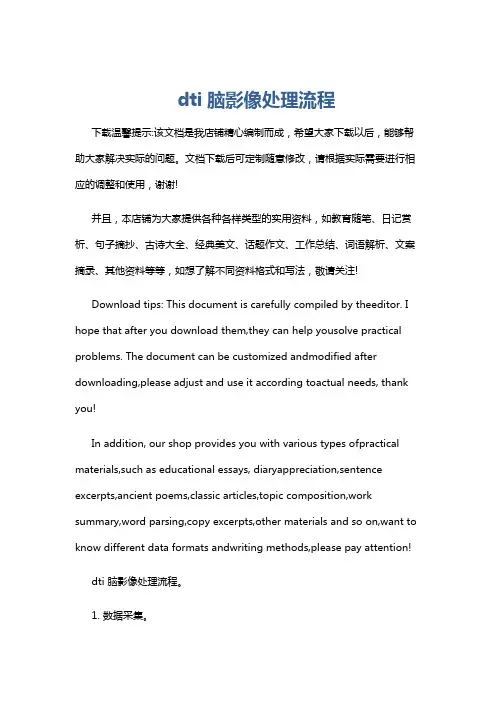

dti脑影像处理流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!dti 脑影像处理流程。

1. 数据采集。

使用专门的核磁共振 (MRI) 扫描仪采集 dti 数据。

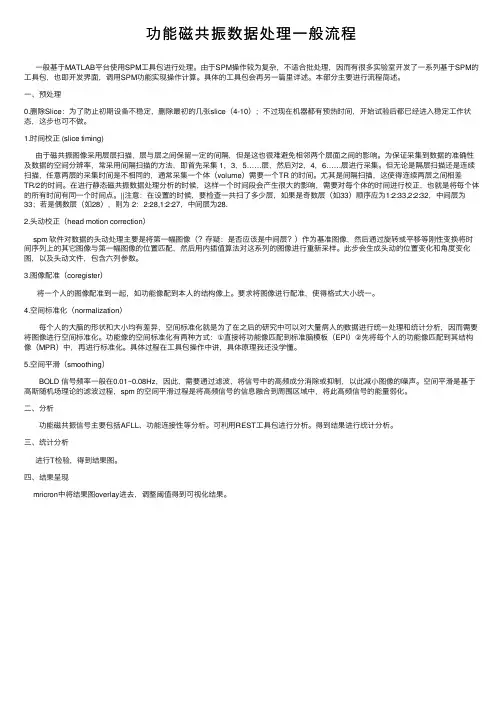

功能磁共振数据处理⼀般流程⼀般基于MATLAB平台使⽤SPM⼯具包进⾏处理。

由于SPM操作较为复杂，不适合批处理，因⽽有很多实验室开发了⼀系列基于SPM的⼯具包，也即开发界⾯，调⽤SPM功能实现操作计算。

具体的⼯具包会再另⼀篇⾥详述。

本部分主要进⾏流程简述。

⼀、预处理0.删除Slice：为了防⽌初期设备不稳定，删除最初的⼏张slice（4-10）；不过现在机器都有预热时间，开始试验后都已经进⼊稳定⼯作状态，这步也可不做。

1.时间校正 (slice timing)由于磁共振图像采⽤层层扫描，层与层之间保留⼀定的间隔，但是这也很难避免相邻两个层⾯之间的影响。

为保证采集到数据的准确性及数据的空间分辨率，常采⽤间隔扫描的⽅法，即⾸先采集 1，3，5……层，然后对2，4，6……层进⾏采集。

但⽆论是隔层扫描还是连续扫描，任意两层的采集时间是不相同的，通常采集⼀个体（volume）需要⼀个TR 的时间。

尤其是间隔扫描，这使得连续两层之间相差TR/2的时间。

在进⾏静态磁共振数据处理分析的时候，这样⼀个时间段会产⽣很⼤的影响，需要对每个体的时间进⾏校正，也就是将每个体的所有时间有同⼀个时间点。

||注意：在设置的时候，要检查⼀共扫了多少层，如果是奇数层（如33）顺序应为1:2:33,2:2:32，中间层为33；若是偶数层（如28），则为 2：2:28,1:2:27，中间层为28.2.头动校正（head motion correction）spm 软件对数据的头动处理主要是将第⼀幅图像（？存疑：是否应该是中间层？）作为基准图像，然后通过旋转或平移等刚性变换将时间序列上的其它图像与第⼀幅图像的位置匹配，然后⽤内插值算法对这系列的图像进⾏重新采样。

此步会⽣成头动的位置变化和⾓度变化图，以及头动⽂件，包含六列参数。

3.图像配准（coregister）将⼀个⼈的图像配准到⼀起，如功能像配到本⼈的结构像上。

要求将图像进⾏配准，使得格式⼤⼩统⼀。

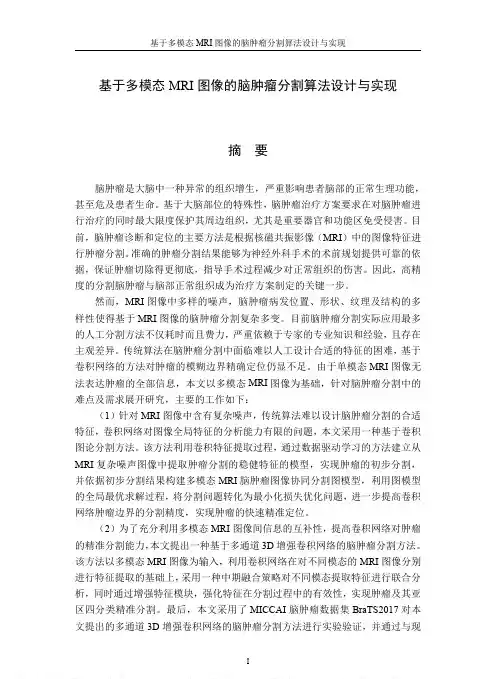

基于多模态MRI图像的脑肿瘤分割算法设计与实现基于多模态MRI图像的脑肿瘤分割算法设计与实现摘要脑肿瘤是大脑中一种异常的组织增生，严重影响患者脑部的正常生理功能，甚至危及患者生命。

基于大脑部位的特殊性，脑肿瘤治疗方案要求在对脑肿瘤进行治疗的同时最大限度保护其周边组织，尤其是重要器官和功能区免受侵害。

目前，脑肿瘤诊断和定位的主要方法是根据核磁共振影像（MRI）中的图像特征进行肿瘤分割。

准确的肿瘤分割结果能够为神经外科手术的术前规划提供可靠的依据，保证肿瘤切除得更彻底，指导手术过程减少对正常组织的伤害。

因此，高精度的分割脑肿瘤与脑部正常组织成为治疗方案制定的关键一步。

然而，MRI图像中多样的噪声，脑肿瘤病发位置、形状、纹理及结构的多样性使得基于MRI图像的脑肿瘤分割复杂多变。

目前脑肿瘤分割实际应用最多的人工分割方法不仅耗时而且费力，严重依赖于专家的专业知识和经验，且存在主观差异。

传统算法在脑肿瘤分割中面临难以人工设计合适的特征的困难，基于卷积网络的方法对肿瘤的模糊边界精确定位仍显不足。

由于单模态MRI图像无法表达肿瘤的全部信息，本文以多模态MRI图像为基础，针对脑肿瘤分割中的难点及需求展开研究，主要的工作如下：（1）针对MRI图像中含有复杂噪声，传统算法难以设计脑肿瘤分割的合适特征，卷积网络对图像全局特征的分析能力有限的问题，本文采用一种基于卷积图论分割方法。

该方法利用卷积特征提取过程，通过数据驱动学习的方法建立从MRI复杂噪声图像中提取肿瘤分割的稳健特征的模型，实现肿瘤的初步分割，并依据初步分割结果构建多模态MRI脑肿瘤图像协同分割图模型，利用图模型的全局最优求解过程，将分割问题转化为最小化损失优化问题，进一步提高卷积网络肿瘤边界的分割精度，实现肿瘤的快速精准定位。

（2）为了充分利用多模态MRI图像间信息的互补性，提高卷积网络对肿瘤的精准分割能力，本文提出一种基于多通道3D增强卷积网络的脑肿瘤分割方法。

fMRI处理步骤fMRI（功能性磁共振成像）是一种用于研究人脑功能和结构的非侵入式技术。

它通过测量脑血流变化来揭示不同脑区在不同任务或刺激下的激活情况。

fMRI的数据处理是一项重要的步骤，确保研究结果的准确性和可靠性。

下面将介绍fMRI数据处理的基本步骤。

1. 数据获取首先，需要在磁共振设备中为被试者进行扫描，获取fMRI原始数据。

扫描通常包括静息态扫描和激活态扫描，以获得脑的静息态和特定任务下的激活态。

2. 修正图像畸变在fMRI扫描过程中，由于磁场不均匀性和磁共振设备的非线性，图像可能会出现畸变。

因此，需要对原始图像进行畸变校正，以提高后续分析的准确性。

3. 时序校正由于被试者在扫描过程中可能存在微小的头部运动，这会对脑图像的分析产生干扰。

为了纠正这种干扰，需要对每一帧图像进行时序校正，使其对齐并消除由于运动引起的失真。

4. 配准和空间标准化为了将不同被试者的fMRI数据进行比较，需要将它们的图像配准到同一参考空间。

这通常涉及到将fMRI图像与结构性MRI图像进行配准，并将其转换到标准大脑模板上，以进行后续的群体统计分析。

5. 数据平滑为了增强脑图像的信噪比和减少空间噪声，通常需要对fMRI数据进行平滑处理。

平滑可以使用高斯滤波器来实现，平均邻近数据点的值以减少局部噪声。

6. fMRI信号提取在数据预处理后，需要对脑图像进行信号提取。

通常使用脑区感兴趣（ROI）分析或基于整个脑的体素分析进行信号提取。

这可以通过计算脑血氧水平依赖（BOLD）信号的平均值或百分比信号变化来实现。

7. 统计分析在信号提取之后，进行统计分析以研究不同任务或刺激条件下的脑活动差异。

常用的方法包括通用线性模型（GLM）分析、随机效应分析和非参数显著性检验等。

8. 结果展示和解释最后，需要将统计结果以适当的方式呈现出来，如脑活动的活动热图、脑区间的连通图等。

根据分析结果，对脑活动的模式和区域进行解释，并与相关的研究文献进行比较。

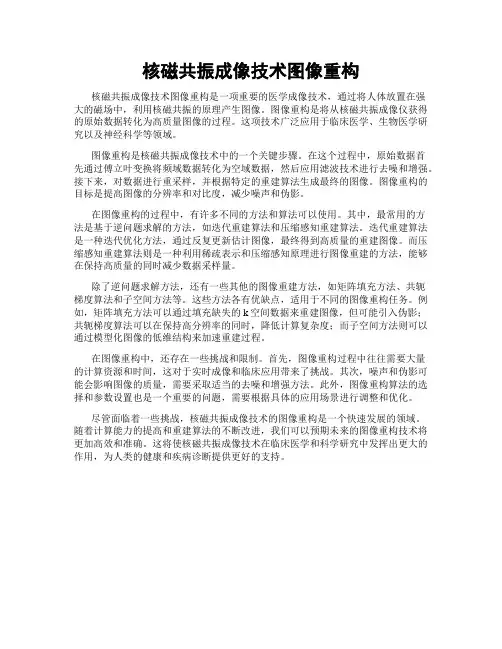

核磁共振成像技术图像重构核磁共振成像技术图像重构是一项重要的医学成像技术，通过将人体放置在强大的磁场中，利用核磁共振的原理产生图像。

图像重构是将从核磁共振成像仪获得的原始数据转化为高质量图像的过程。

这项技术广泛应用于临床医学、生物医学研究以及神经科学等领域。

图像重构是核磁共振成像技术中的一个关键步骤。

在这个过程中，原始数据首先通过傅立叶变换将频域数据转化为空域数据，然后应用滤波技术进行去噪和增强。

接下来，对数据进行重采样，并根据特定的重建算法生成最终的图像。

图像重构的目标是提高图像的分辨率和对比度，减少噪声和伪影。

在图像重构的过程中，有许多不同的方法和算法可以使用。

其中，最常用的方法是基于逆问题求解的方法，如迭代重建算法和压缩感知重建算法。

迭代重建算法是一种迭代优化方法，通过反复更新估计图像，最终得到高质量的重建图像。

而压缩感知重建算法则是一种利用稀疏表示和压缩感知原理进行图像重建的方法，能够在保持高质量的同时减少数据采样量。

除了逆问题求解方法，还有一些其他的图像重建方法，如矩阵填充方法、共轭梯度算法和子空间方法等。

这些方法各有优缺点，适用于不同的图像重构任务。

例如，矩阵填充方法可以通过填充缺失的k空间数据来重建图像，但可能引入伪影；共轭梯度算法可以在保持高分辨率的同时，降低计算复杂度；而子空间方法则可以通过模型化图像的低维结构来加速重建过程。

在图像重构中，还存在一些挑战和限制。

首先，图像重构过程中往往需要大量的计算资源和时间，这对于实时成像和临床应用带来了挑战。

其次，噪声和伪影可能会影响图像的质量，需要采取适当的去噪和增强方法。

此外，图像重构算法的选择和参数设置也是一个重要的问题，需要根据具体的应用场景进行调整和优化。

尽管面临着一些挑战，核磁共振成像技术的图像重构是一个快速发展的领域。

随着计算能力的提高和重建算法的不断改进，我们可以预期未来的图像重构技术将更加高效和准确。

这将使核磁共振成像技术在临床医学和科学研究中发挥出更大的作用，为人类的健康和疾病诊断提供更好的支持。

医学像处理技术的像增强算法医学影像处理技术的图像增强算法随着医学影像技术的不断发展，图像处理算法在医学检查、诊断和治疗中发挥着至关重要的作用。

图像增强算法作为医学影像处理的重要组成部分，旨在改善影像质量、突出重要结构和细节，从而为医生提供更准确的信息。

本文将探讨医学影像处理技术的图像增强算法，并介绍几种常用的方法。

一、直方图均衡化直方图均衡化是最简单和常用的图像增强算法之一。

该方法通过重新分布图像像素的灰度级，使得图像的直方图变得均匀分布。

这样可以增加图像的对比度，使得细节更加清晰可见。

在医学影像中，直方图均衡化常被用于增强X射线、CT扫描和MRI图像。

二、空间滤波空间滤波是一种基于像素邻域的图像增强方法。

常见的空间滤波算法包括均值滤波、中值滤波和高斯滤波等。

这些方法通过对图像像素进行平滑处理，去除图像中的噪声和不必要的细节，从而提高图像的质量和清晰度。

空间滤波算法广泛应用于医学影像中的去噪和平滑处理。

三、边缘增强边缘增强是一种重要的图像增强技术，用于突出图像中的边缘和轮廓。

常见的边缘增强算法包括Sobel算子、Prewitt算子和Canny边缘检测等。

这些算法通过梯度计算或多阈值处理，将边缘区域与背景区域分离，使得边缘更加清晰。

在医学影像中，边缘增强算法可以提高肿瘤、血管等结构的识别和分析效果。

四、多尺度变换多尺度变换是一种将图像分解为不同尺度的方法，常用的方法有小波变换和金字塔变换。

多尺度变换可以捕捉到不同尺度下的图像细节和特征，从而提高图像的清晰度和对比度。

在医学影像处理中，多尺度变换常用于CT、MRI和超声图像的分析和重建。

综上所述，医学影像处理技术的图像增强算法在改善医学影像质量和提高医学诊断准确性方面发挥着重要作用。

直方图均衡化、空间滤波、边缘增强和多尺度变换是常见的图像增强方法，它们可以根据不同的应用需求进行选择和组合。

未来，随着计算机视觉和人工智能技术的不断进步，医学影像处理技术将有更多的创新和发展，为医疗健康提供更强大的支持。

一种消除磁共振图像中尖峰噪声的方法专利名称：一种消除磁共振图像中尖峰噪声的方法技术领域：本发明涉及磁共振成像的图像处理领域，尤其涉及一种消除磁共振图像中尖峰噪声的方法。

背景技术：磁共振成像具有无损伤、软组织对比度高、任意方向断层等优点，不仅能够提供组织形态学信息，而且能够反映组织的功能特性和分子水平信息，因此磁共振成像已经广泛应用于医学临床诊断中。

磁共振成像扫描过程中，受硬件故障、静电、机械振动等因素的影响，可能会在采集到的原始数据(K空间)中产生幅值很大的异常点，即尖峰噪声点。

尖峰噪声导致重建出的图像产生条纹状伪影，这将严重影响成像质量。

利用图像后处理算法来修复K空间数据中的尖峰噪声点能够节省额外的扫描时间，有助于改善用户体验和提高设备的使用率。

尖峰噪声常规的修复方法主要有插值法和背景信息法。

插值法根据尖峰噪声周围的信号估算出噪声位置的信号值；背景信息法利用磁共振图像背景中的值主要来自尖峰噪声与随机噪声的特点，对图像背景区域进行傅立叶变换得到对应于背景区域的K空间数据，估算出尖峰噪声值并进行去除。

无论上述哪种方法对出现在信号较高的低频区域内的尖峰噪声的处理效果都不理想。

发明内容本发明克服了现有技术中无法理想地消除尖峰噪声的缺陷，提出了一种消除磁共振图像中尖峰噪声的方法。

本发明提出了一种消除磁共振图像中尖峰噪声的方法，包括:步骤一:定位采集到的磁共振图像的k空间数据中的所有尖峰噪声所在的位置，利用充零或者插值方法设置所述尖峰噪声所在位置的信号强度值作为初始值，并设定算法迭代参数，包括能量函数的阈值、能量函数变化量的阈值以及最大迭代次数；步骤二:将所述磁共振图像的K空间数据转换为图像域数据；步骤三:对所述图像域数据进行小波变换得到小波域数据，并对所述图像域数据进行有限差分运算获得全变差数据；步骤四:根据所述小波域数据与所述全变差数据计算能量函数值；步骤五:判断所述能量函数值，若所述能量函数值大于所述能量函数值的阈值，且所述能量函数值的变化量大于所述能量函数值变化量的阈值，且迭代次数没有达到所述的最大迭代次数阈值，则利用优化算法改变所述尖峰噪声所在位置的信号强度的数值，并重复执行所述步骤二至步骤五进行迭代；否则就将当前的所述尖峰噪声所在位置的信号强度值作为修复值，完成尖峰噪声去除过程。

《磁共振波谱成像数据量化方法与实现》一、引言磁共振波谱成像（Magnetic Resonance Spectroscopy，MRS）是一种无创、无损伤的生物医学成像技术，被广泛应用于多种医学领域。

MRS可以通过精确地检测特定核在静磁场下的射频脉冲作用下所产生的响应来定量评估特定区域中的代谢物分布及变化。

本文主要研究磁共振波谱成像数据的量化方法与实现过程。

二、磁共振波谱成像的基本原理磁共振波谱成像基于核磁共振原理，其工作原理为：当施加特定频率的电磁波时，核自旋能级会发生变化，进而产生信号。

通过对这些信号进行采集、处理和解读，可以获得特定区域的代谢物信息。

三、磁共振波谱成像数据量化方法（一）数据预处理在获取磁共振波谱成像数据后，首先需要进行数据预处理。

预处理包括去除噪声、校准信号等步骤，以提高数据的信噪比和准确性。

（二）代谢物提取与定量在预处理后，需要从磁共振波谱数据中提取出特定代谢物。

根据不同的代谢物特性，选择合适的分析方法和参数。

常见的分析方法包括局部频率分析、谱峰识别等。

通过对提取出的代谢物进行定量分析，可以得到该区域的代谢物浓度和分布情况。

（三）定量分析方法1. 峰面积法：根据不同代谢物的峰面积与浓度之间的线性关系，通过测量峰面积来计算代谢物的浓度。

2. 积分法：通过积分代谢物的谱线来计算其浓度，积分值与代谢物浓度成正比。

3. 比值法：根据不同代谢物之间的相对比例关系来评估它们的浓度变化。

四、磁共振波谱成像数据量化的实现过程（一）实验设计在进行磁共振波谱成像数据量化之前，需要设计合理的实验方案。

包括选择合适的成像区域、确定扫描参数、设置实验条件等。

（二）数据采集与处理按照实验设计进行数据采集，包括磁共振波谱数据的获取和处理。

在处理过程中，需要使用专业的软件进行数据预处理、代谢物提取和定量分析等操作。

（三）结果解读与报告撰写在完成数据处理后，需要对结果进行解读和报告撰写。

根据实验目的和要求，分析并解读数据结果，将结果以图表和文字的形式呈现出来，并撰写相关报告。

医学影像处理图像重建和分割算法医学影像处理是医学领域中的重要研究方向之一，它主要利用计算机图像处理技术对医学影像进行分析、重建和分割，以帮助医生做出准确的诊断和治疗计划。

本文将介绍医学影像处理中常用的图像重建和分割算法。

一、图像重建算法1. 迭代重建算法迭代重建算法是一种基于数学模型的图像重建方法，其原理是通过不断迭代更新图像的像素值，以逐步逼近真实图像。

常见的迭代重建算法包括基于代数模型的代数重建算法和基于统计模型的统计重建算法。

代数重建算法通过代数方程组来表示图像的像素值，常用的代数重建算法有ART算法和SART算法。

统计重建算法则根据图像中的概率分布特征进行重建，常用的统计重建算法有MLEM算法和OSEM算法。

2. 过滤重建算法过滤重建算法是一种基于滤波理论的图像重建方法，它利用滤波器对图像进行处理，去除噪声和伪影，从而得到高质量的图像重建结果。

常见的过滤重建算法包括直接滤波重建算法和间接滤波重建算法。

直接滤波重建算法直接对投影数据进行滤波处理，如拉普拉斯滤波算法和高斯滤波算法。

间接滤波重建算法则通过在投影数据和重建图像之间进行滤波迭代，如最小二乘滤波算法和降噪等值线算法。

二、图像分割算法1. 基于阈值的分割算法基于阈值的分割算法是一种简单且常用的图像分割方法，它通过设置阈值将图像分割成不同的区域。

常见的基于阈值的分割算法有全局阈值法和局部阈值法。

全局阈值法将整个图像的灰度值与预先设定的全局阈值进行比较，从而进行分割。

局部阈值法则根据图像不同区域的灰度特征，分别设定不同的阈值进行分割。

2. 区域生长算法区域生长算法是一种基于像素相似性的图像分割方法，它从一个或多个种子点开始，根据像素相似性逐渐将相邻像素合并成一片区域。

区域生长算法的优点是能够克服噪声和边界模糊的影响，从而得到更准确的分割结果。

常见的区域生长算法有基于灰度相似性的区域生长算法和基于颜色相似性的区域生长算法。

3. 基于边缘的分割算法基于边缘的分割算法是一种基于边缘检测的图像分割方法，它通过检测图像中的边缘信息，将图像分割成不同的区域。

虫堡生物医堂工垂塞盍２堂生１２目筮１５鲞筮鱼期￡丛ｎ』垦ｉ幽趟Ｅ磐。

立丝！堕！ｌ塑２Ｑ塑，ＹＱ！：！墨，趟Ｑ：鱼・４７５－・新技术与临床・３．ＯＴ磁共振背景抑制弥散加权成像不同图像后处理方法观察盆腔淋巴结的比较余深平贺李刘明娟庄晓璺张中伟潘碧涛罗柏宁【摘要】目的比较３．０Ｔ磁共振背景抑制弥散加权成像（ＤｗＩＢｓ）不同图像后处理方法对盆腔淋巴结的观察效果。

方法对４７例病理证实的子宫颈癌病例行常规ＭＲＩ及ＤＷｉ扫描。

ＤＷＩ进行４种不同方法的最大信号强度投影（ＭＩＰ）重建，即冠状６ｍｍＭＩＰ组、横断６ｍｍＭＩＰ组、横断１０ｍｍＭＩＰ组、三维全景组。

分别记录不同大小、不同部位所显示的淋巴结数，比较不同图像后处理方法的淋巴结显示情况。

由２位放射诊断医师全盲随机观察所有图像，比较常规ＭＲＩ和弥散加权成像淋巴结的观察效果。

结果（１）短径＜５ｍｍ及位于双侧腹股沟区的淋巴结，４种图像后处理方法与ＤｗＩ（ｂ＝１０００ｓ／ｒａｍｚ）原始图像显示的淋巴结差异均有统计学意义。

４种图像后处理方法中以横断６ｍｍＭＩＰ为最佳。

（２）弥散加权成像结合Ｔ２ＷＩ发现淋巴结的能力明显优于常规ＭＲＩ［（７．１±３．４）个／例比（５．３±２．５）个／例，Ｐ＜０．０５］。

结论对于不同的图像后处理方法，横断６ｍｍＭＩＰ重建对于不同大小、部位的盆腔淋巴结显示最佳；而对于小于５ｍｍ及腹股沟区的淋巴结，４种图像后处理方法误差较大，需结合薄层ＤＷＩ原始图像观察。

３．０Ｔ磁共振ＤＷＩＢＳ分辨率高，能够更加清晰、直观地显示盆腔淋巴结，为临床治疗及预后评价提供更多信息。

【关键词】宫颈肿瘤；磁共振成像；淋巴结；弥散加权成像；最大信号强度投影Ｐｅｌｖｉｃｌｙｍｐｈｎｏｄｅｓｉｎ３．０Ｔｍａｇｎｅｔｉｃｒｅｓｏｎａｎｃｅｄｉｆｆｕｓｉｏｎｗｅｉｇｈｅｄｉｍａｇｉｎｇｗｉｔｈｂａｃｋｇｒｏｕｎｄｓｕｐｐｒｅｓｓｉｏｎ：ｃｏｍｐａｒｉｓｏｎｏｆｖａｒｉｏｕｓｒｅｃｏｎｓｔｒｕｃｔｉｏｎｓＹＵＳｈｅｎ－ｐｉｎｇ，ＨＥＬｉ，ＵＵＭｉｎｇ－ｊｕａｎ。
