新宝来20109G型6档自动变速箱自诊断
- 格式:pdf
- 大小:1.68 MB
- 文档页数:32
自动变速箱维修故障诊断与排除腾骅自动变速箱自动变速箱车辆因为操作简单方便、技术先进而广受欢迎。
然而车主们对于车辆自动变速箱的保养维护知识却知之甚少,以至于大大减少自动波箱的使用寿命。
自动变速箱一旦出现问题维修起来也是非常麻烦,一旦自动波箱出现问题,车主们一定要到正规的自动变速箱维修公司进行维修。
(1)检查自动变速器内有无液压油。
其方法是:拔出自动变速器的油尺,观察油尺上有无液压油。
若油尺上没有液压油,说明自动变速器内的液压油已漏光。
对此,应检查油底壳,液压油散热器、油管等处有无破损而导致漏油。
如有严重漏油处,应修复后重新加油。
(2)检查自动变速器操纵手柄与手动阀摇臂之间的连杆或拉索有无松脱。
如果有松脱,应予以装复,并重新调整好操纵手柄的位置。
(3)拆下主油路测压孔上的螺塞,起动发动机,将操纵手柄拨至前进挡或倒挡位置,检查测压孔内有无液压油流出。
(4)若主油路侧压孔内没有液压油流出,应打开油底壳,检查手动阀摇臂轴与摇臂间有无松脱,手动阀阀芯有无折断或脱钩。
若手动阀工作正常,则说明油泵损坏。
对此,应拆卸分解自动变速器,更换油泵。
(5)若主油路测压孔内只有少量液压油流出,油压很低或基本上没有油压,应打开油底壳,检查油泵进油滤网有无堵塞。
如无堵塞,说明油泵损坏或主油路严重泄漏,对此,应拆卸分解自动变速器,予以修理。
(6)若冷车起动时主油路有一定的油压,但热车后油压即明显下降,说明油泵磨损过甚。
对此,应更换油泵。
(7)若测压孔内有大量液压油喷出,说明主油路油压正常,故障出在自动变速器中的输入轴,行星排或输出轴。
对此,应拆检自动变速器。
温馨提示:车主们在日常生活中应多留意您的自动变速箱的保养与维护,延长自动波箱的使用寿命。
千万不要您的疏忽大意而对您的爱车自动波箱造成不必要的损坏!。
汽车自动变速器常见故障分析与诊断汽车自动变速器是指能够根据车速和发动机转速自动选择合适的挡位,并通过液压系统控制离合器和齿轮的换挡装置。
自动变速器的故障会导致车辆出现换挡不顺畅、顿挫、挡位滑动和异响等问题。
以下是汽车自动变速器常见故障的分析与诊断。
1.换挡顿挫或不顺畅:这种情况一般是由于齿轮脱落、离合器片磨损或器件损坏导致的。
一般来说,如果感觉到换挡时有明显冲击或顿挫,可能是由于一些齿轮脱落,需要进行拆解检修。
如果是离合器片磨损或器件损坏导致的问题,需要进行更换。
2.挡位滑动或无法保持挂入的挡位:这种情况可能是由于离合器不起作用、控制系统故障或变速器油液问题导致的。
如果挡位滑动或无法保持挂入的挡位,可以先检查离合器是否工作正常,如果发现离合器片已磨损或松脱,需要进行更换和调整。
如果离合器工作正常,可能是控制系统故障引起的,可以通过连接诊断仪进行检测,查明具体故障原因。
另外,变速器油液的污染和变质也会影响挡位的正常运行,需要定期更换变速器油液。
3.异响:自动变速器出现异响一般是由于齿轮磨损、油液不足或油泵故障导致的。
如果发现变速器出现异常噪音,可以先检查齿轮是否磨损严重,如果是,需要进行换新。
另外,油液不足或油泵故障也可能导致异响,可以通过检查油液液面和油泵工作情况来判断。
4.液压控制故障:自动变速器是通过液压系统来控制离合器和换挡装置的,如果液压系统出现故障,会导致换挡顿挫、挂不入挡位等问题。
液压控制故障一般是由于油泵故障、油液泄漏或阀门堵塞导致的。
可以通过检查油泵的工作情况、油液是否泄漏和阀门是否堵塞等来诊断液压控制故障。
总之,自动变速器故障的分析与诊断需要综合考虑液压系统、齿轮磨损、离合器工作情况和油液状态等多个因素。
对于一些较为复杂的故障,建议寻求专业的汽车维修技师进行诊断和处理。
同时,定期保养和更换变速器油液也可以延长自动变速器的使用寿命。

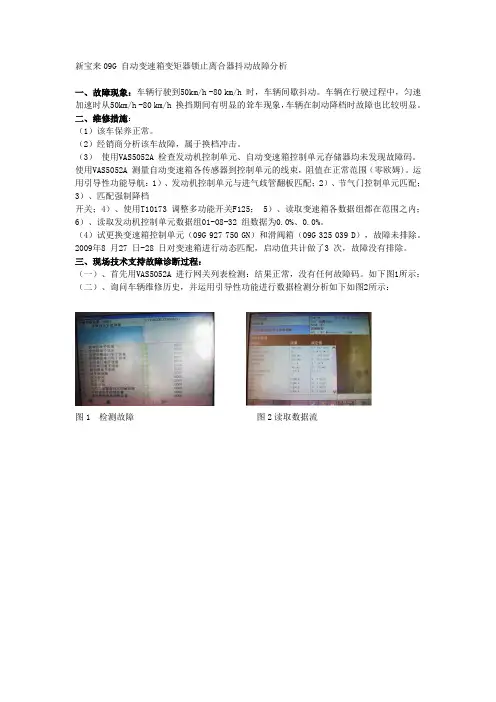

新宝来09G 自动变速箱变矩器锁止离合器抖动故障分析
一、故障现象:车辆行驶到50km/h -80 km/h 时,车辆间歇抖动。
车辆在行驶过程中,匀速加速时从50km/h -80 km/h 换挡期间有明显的耸车现象,车辆在制动降档时故障也比较明显。
二、维修措施:
(1)该车保养正常。
(2)经销商分析该车故障,属于换档冲击。
(3)使用VAS5052A 检查发动机控制单元、自动变速箱控制单元存储器均未发现故障码。
使用VAS5052A 测量自动变速箱各传感器到控制单元的线束,阻值在正常范围(零欧姆)。
运用引导性功能导航:1)、发动机控制单元与进气歧管翻板匹配;2)、节气门控制单元匹配;3)、匹配强制降档
开关;4)、使用T10173 调整多功能开关F125; 5)、读取变速箱各数据组都在范围之内;6)、读取发动机控制单元数据组01-08-32 组数据为0.0%、0.0%。
(4)试更换变速箱控制单元(09G 927 750 GN)和滑阀箱(09G 325 039 D),故障未排除。
2009年8 月27 日-28 日对变速箱进行动态匹配,启动值共计做了3 次,故障没有排除。
三、现场技术支持故障诊断过程:
(一)、首先用VAS5052A 进行网关列表检测:结果正常,没有任何故障码。
如下图1所示:(二)、询问车辆维修历史,并运用引导性功能进行数据检测分析如下如图2所示:
图1 检测故障图2读取数据流。
汽车自动变速器的故障检测与维修汽车自动变速器是一种通过使用复杂的液压系统来控制车辆换挡的技术,与手动变速器不同,自动变速器可以更轻松地进行加、减速操作,并提供更加舒适的驾驶体验。
但是,由于其复杂的结构和工作原理,自动变速器也非常容易出现故障,需要及时进行检测和维修。
本文将介绍汽车自动变速器的故障检测和维修流程。
一、自动变速器故障诊断1. 检查变速器油液位自动变速器的油液是变速器工作的关键因素,如果油液过少或过多都会导致变速器出现问题。
因此,在检查变速器问题之前,首先需要检查变速器油液位。
如果油液位过低,需要及时添加正确的油液,如果油液过多,需要将多余的油液排出。
2. 检查变速器油液颜色和质量油液的颜色和质量可以反映变速器的工作状态。
如果油液颜色变黑或呈现烧焦的味道,那么很有可能变速器内部出现了问题。
此时需要更换变速器油,以及检查变速器内部是否存在堵塞或磨损的问题。
3. 检测变速器油压当变速器工作时,油液将会被泵入液压系统中,通常需要达到一定的压力。
如果变速器油压不足,那么极有可能是液压系统中的问题。
此时需要检查油泵、阀门、油管等部件是否存在故障或损坏。
4. 检查变速器齿轮当变速器发生故障时,齿轮通常会先出现问题。
因此,在诊断变速器故障时,需要检查变速器齿轮是否存在磨损或损坏的情况。
此时,需要拆开变速器进行详细的检查。
5. 检查变速器传动带变速器传动带是连接变速器和发动机的关键部件。
如果传动带出现松动、掉落或磨损,那么会导致变速器不能正常工作。
因此,在检测变速器故障时,需要检查传动带的状态以确定是否需要更换传动带。
6. 检查变速器控制模块自动变速器的工作需要通过控制模块来实现。
如果控制模块存在故障,那么变速器不能正常工作。
因此,在检测变速器故障时,需要先检查控制模块,确定是否需要更换或修复。
二、自动变速器维修1. 更换变速器油变速器油是变速器工作的关键因素。
如果油液颜色变黑或质量不佳,那么需要更换油液。
