高精度动态扭矩传感器

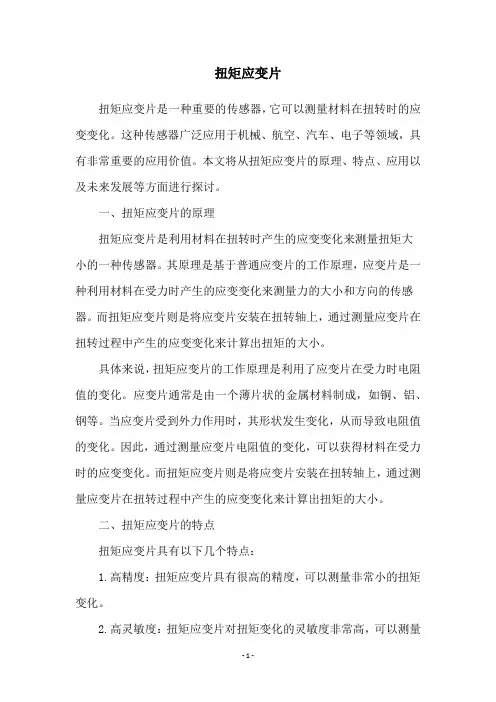

扭矩应变片扭矩应变片是一种重要的传感器，它可以测量材料在扭转时的应变变化。

这种传感器广泛应用于机械、航空、汽车、电子等领域，具有非常重要的应用价值。

本文将从扭矩应变片的原理、特点、应用以及未来发展等方面进行探讨。

一、扭矩应变片的原理扭矩应变片是利用材料在扭转时产生的应变变化来测量扭矩大小的一种传感器。

其原理是基于普通应变片的工作原理，应变片是一种利用材料在受力时产生的应变变化来测量力的大小和方向的传感器。

而扭矩应变片则是将应变片安装在扭转轴上，通过测量应变片在扭转过程中产生的应变变化来计算出扭矩的大小。

具体来说，扭矩应变片的工作原理是利用了应变片在受力时电阻值的变化。

应变片通常是由一个薄片状的金属材料制成，如铜、铝、钢等。

当应变片受到外力作用时，其形状发生变化，从而导致电阻值的变化。

因此，通过测量应变片电阻值的变化，可以获得材料在受力时的应变变化。

而扭矩应变片则是将应变片安装在扭转轴上，通过测量应变片在扭转过程中产生的应变变化来计算出扭矩的大小。

二、扭矩应变片的特点扭矩应变片具有以下几个特点：1.高精度：扭矩应变片具有很高的精度，可以测量非常小的扭矩变化。

2.高灵敏度：扭矩应变片对扭矩变化的灵敏度非常高，可以测量微小的扭矩变化。

3.可靠性高：扭矩应变片具有很高的可靠性，能够长期稳定地工作。

4.易于安装：扭矩应变片可以很容易地安装在扭转轴上，不需要复杂的安装过程。

5.适用范围广：扭矩应变片可以应用于许多领域，如机械、航空、汽车、电子等。

三、扭矩应变片的应用扭矩应变片广泛应用于许多领域，如机械、航空、汽车、电子等。

具体应用如下：1.机械：扭矩应变片可以用于测量机械设备中的扭矩变化，如轴承、电机、减速器等。

2.航空：扭矩应变片可以用于测量飞机发动机的扭矩变化，了解发动机的工作状态。

3.汽车：扭矩应变片可以用于测量汽车发动机的扭矩变化，了解发动机的工作状态。

4.电子：扭矩应变片可以用于测量电子设备中的扭矩变化，如电动工具、电子秤等。

扭矩传感器原理导言：扭矩传感器是一种用于测量和监测扭矩的装置，广泛应用于工业、汽车、航空航天等领域。

本文将介绍扭矩传感器的原理及其工作机制。

一、扭矩传感器的定义和作用扭矩传感器是一种能够测量力矩或扭矩的传感器。

它通过转化扭矩作用下的弹性变形或电磁感应等物理量，将扭矩转化为电信号进行测量和传输。

扭矩传感器具有监测和控制扭矩的重要作用，能够帮助我们实时了解扭矩的大小和变化情况。

二、扭矩传感器的工作原理1. 弹性变形原理扭矩传感器中常用的一种原理是基于弹性变形的测量原理。

当扭矩作用于传感器时，传感器的弹性元件（如弹簧）会发生弯曲或扭转，从而产生变形。

这种变形会导致弹性元件上的应力和应变发生变化，进而引起传感器输出信号的变化。

通过测量输出信号的变化，可以推算出扭矩的大小。

2. 电磁感应原理另一种常用的扭矩传感器原理是基于电磁感应的测量原理。

当扭矩作用于传感器时，传感器中的磁场发生变化，从而在传感器中感应出电动势。

通过测量这个感应电动势的大小，可以推算出扭矩的大小。

三、扭矩传感器的结构和特点1. 结构扭矩传感器通常由传感器体、弹性元件、电路等组成。

传感器体用于固定和支撑其他组件，弹性元件用于感应和转换扭矩，电路用于信号处理和输出。

2. 特点扭矩传感器具有以下特点：- 高精度：扭矩传感器能够实现较高的测量精度，满足各种精密应用的需求。

- 宽测量范围：扭矩传感器的测量范围通常较宽，能够适应不同扭矩大小的测量。

- 快速响应：扭矩传感器能够实时监测扭矩的变化，具有较快的响应速度。

- 耐用性强：扭矩传感器通常采用高强度材料制造，能够在恶劣环境下长时间稳定工作。

- 易于安装：扭矩传感器的安装相对简单，可以灵活应用于各种场景。

四、扭矩传感器的应用领域扭矩传感器在各个领域都有广泛的应用，下面列举几个典型的应用领域：1. 工业生产：扭矩传感器可以用于测量和控制各种工业设备中的扭矩，如机械传动装置、液压设备等。

2. 汽车工程：扭矩传感器可以用于汽车发动机输出扭矩的测量和控制，以提高汽车的性能和燃油经济性。

扭矩传感器分类及应用扭矩传感器是一种用于测量物体所受到的扭矩大小的传感器。

根据测量原理的不同，扭矩传感器可以分为多种类型。

下面将对扭矩传感器的不同分类及其应用进行详细介绍。

一、应变片式扭矩传感器应变片式扭矩传感器是一种常见且广泛使用的扭矩传感器。

它的测量原理是基于应变片，通过应变片受到的扭转使其产生相应的电阻值变化，从而测量扭矩大小。

应变片式扭矩传感器结构简单，测量精度高，且具有良好的线性性能。

它广泛应用于工业生产过程中的扭矩监测和控制，如汽车发动机的扭矩测量、机械设备的负载测量等。

二、电磁式扭矩传感器电磁式扭矩传感器是一种利用电磁感应原理进行扭矩测量的传感器。

它由传感器主体和输入轴、输出轴组成。

当输入轴受到扭矩作用时，输出轴上会产生一定的转矩，传感器主体内的电磁感应装置会感应到转矩的变化，并通过电子电路将其转化为电信号进行测量。

电磁式扭矩传感器具有较高的灵敏度和动态响应特性，适用于高速旋转系统中的扭矩测量，如发电机、电动机等。

三、共振式扭矩传感器共振式扭矩传感器是一种基于共振频率变化进行扭矩测量的传感器。

它通过将测量对象与弹簧、质量块等部件连接，构成一个类似于弹簧振子的系统。

当系统受到扭转作用时，会改变共振频率，通过测量频率变化可以确定扭矩的大小。

共振式扭矩传感器具有高精度、高灵敏度的特点，适用于需要高精度测量的场合，如航空航天领域。

四、光学式扭矩传感器光学式扭矩传感器是一种采用光学原理进行扭矩测量的传感器。

它基于扭转力矩引起的位移变化，通过光学系统测量位移变化的大小，从而得到扭矩的信息。

光学式扭矩传感器结构简单，测量精度高，且不受电磁干扰。

它广泛应用于微机械系统、精密仪器等领域，如纳米机械的扭矩测量、光学元件的调整等。

五、电容式扭矩传感器电容式扭矩传感器是一种利用电容变化检测扭矩的传感器。

它由两个互相平行的电容板组成，当扭矩作用于传感器时，电容板之间的距离产生微小变化，从而导致电容值的变化。

扭矩传感器精度等级标准扭矩传感器是一种用于测量旋转力矩的传感器，广泛应用于机械、汽车、航空航天等领域。

为了保证扭矩传感器的测量精度，制定了一系列的精度等级标准。

一、扭矩传感器的精度等级扭矩传感器的精度等级通常分为0.1级、0.2级、0.5级、1级、2级等。

其中，0.1级的精度最高，误差范围在0.1%以内；2级的精度最低，误差范围在2%以内。

不同的精度等级适用于不同的测量场合，用户可以根据实际需求选择合适的精度等级。

二、影响扭矩传感器精度的因素扭矩传感器的精度受到多种因素的影响，主要包括以下几个方面：1.温度：扭矩传感器的精度随着温度的变化而变化，因此需要在使用前进行温度校准。

2.安装方式：扭矩传感器的安装方式对其精度有很大的影响，应根据实际情况选择合适的安装方式。

3.测量范围：扭矩传感器的精度随着测量范围的变化而变化，应根据实际需求选择合适的测量范围。

4.使用环境：扭矩传感器的使用环境对其精度也有很大的影响，应尽量避免在恶劣的环境下使用。

三、扭矩传感器的应用扭矩传感器广泛应用于机械、汽车、航空航天等领域。

在机械领域，扭矩传感器可以用于测量机械设备的扭矩输出，以保证机械设备的正常运行；在汽车领域，扭矩传感器可以用于测量汽车发动机的扭矩输出，以保证汽车的性能和安全；在航空航天领域，扭矩传感器可以用于测量飞机发动机的扭矩输出，以保证飞机的安全和稳定。

四、扭矩传感器的未来发展随着科技的不断进步，扭矩传感器的精度和性能将不断提高。

未来，扭矩传感器将更加智能化、数字化和网络化，可以实现远程监测和控制，为工业生产和科学研究提供更加精准和可靠的数据支持。

总之，扭矩传感器是一种重要的测量工具，其精度等级标准对于保证测量精度至关重要。

未来，扭矩传感器将继续发挥重要作用，为各个领域的发展提供有力支持。

动态扭矩传感器工作原理
动态扭矩传感器是用于测量物体转动时所受到的扭矩大小和方向的设备。

其工作原理基于电磁感应和应变传感技术。

具体工作原理如下：
1. 感应原理：动态扭矩传感器内部包含一个感应器，通常是一组线圈。

当物体受到扭矩作用时，它会发生形变，进而导致线圈内部的磁场发生变化。

2. 电磁感应：由于磁场的变化，线圈内部会产生感应电流，根据法拉第电磁感应定律。

感应电流的大小与外界施加的扭矩成正比。

3. 信号处理：感应电流经过传感器内部的信号处理电路进行放大和滤波。

信号处理电路可将感应电流转化为输出电压或当前扭矩值。

4. 输出结果：根据信号处理器的处理结果，动态扭矩传感器可以提供当前扭矩的数字或模拟输出值，供外部设备使用。

需要注意的是，由于动态扭矩传感器测量的是转动时产生的扭矩，因此其安装位于物体转动的轴上或与之相连接的部分上。

AKC-215动态扭矩传感器使用说明一． 用途随着现代化程度的不断提高，扭力定值的测量越来越广泛，我司生产的AKC系列扭矩传感器主要用于航天，航空，汽车，建筑，化工，机械行业等领域，用来测量扭矩扳手，搅拌力矩，铰链力矩，拖机力矩。

二． 工作原理1.扭矩测量基本原理AKC-215系列扭矩传感器是以电阻应变计为转换元件的传感器。

电阻应变计是基于金属电阻丝的电阻-应变效应。

所谓电阻应变效应是指金属导体（电阻丝）的电阻值随变形（伸长或缩短）而发生改变的一种物理现象。

在传感器的弹性体上粘贴有电阻应变计并组成惠斯通电桥。

给电桥加上激励电压，在扭矩的作用下弹性体产生变形,应变计由此产生电阻变化，从而使电桥发生不平衡，电桥输出与扭矩呈线性关系的电压信号。

我司结合先进的现代化电子技术，采用供桥电源，输出信号的无接触耦合传输方式，完美解决了旋转状态下扭矩数值的采集。

2.转速测量基本原理。

当测速码盘旋转时，通过光电开关输出具有一定周期宽度的脉冲信号，根据码盘的齿数和输出信号的频率，即可计算出相应的转速。

三． 主要技术指标1.扭矩精度：±0.1％2.转速精度： 60个脉冲/转（无积累误差）3.供电电压： ±15VDC4.信号输出幅值：S5.扭矩频率输出范围：零扭矩10KHz±50Hz正向扭矩满量程：15KHz±50Hz 反向扭矩满量程：5KHz±50Hz6.允许转速： ≤5000转/分7.温度补偿范围：-10～60℃8.允许过负荷：120％FS其它技术参数详见产品检验合格证四.接线方式插头座号引线颜色激励电压+15V 1 红地 2 白激励电压-15V 3 蓝转速输出 4 黑扭矩输出 5 黄五.传感器使用注意事项1.传感器主轴安装应与被测主轴同心，轴向力与径向力<20N.外壳固定采用软连接。

2.传感器使用环境相对湿度≤70％，避免油渍，水及其它化学药品侵蚀。

3.测试电缆线的航空插头处的屏蔽线接点不应随意拆除。

扭矩传感器说明书扭矩传感器说明书一、产品简介扭矩传感器是一种用于测量旋转物体所受扭矩的装置。

它通常由弹性体和应变计组成，当受力时，弹性体会发生形变，而应变计能够将这种形变转化为电信号输出。

二、产品特点1.高精度：扭矩传感器具有高精度的测量能力，能够满足各种工业应用的要求。

2.稳定性好：该传感器采用先进的技术和材料制造而成，具有较好的稳定性和耐用性。

3.易于安装：该传感器结构简单、重量轻、易于安装和维护。

三、产品参数1.测量范围：0-1000N·m2.非线性度：<±0.1%FS3.重复性误差：<±0.05%FS4.灵敏度：2±0.001mV/V5.工作温度范围：-40℃~+85℃四、使用方法1.安装前需检查传感器是否完好无损。

2.将传感器正确安装在需要测量扭矩的设备上，并保证传感器与设备之间紧密贴合。

3.接通电源，根据设备的要求调整传感器的灵敏度和零点校准。

4.开始测量并记录数据。

五、注意事项1.使用前请仔细阅读本说明书，并按照说明进行操作。

2.禁止在高温、高湿等恶劣环境下使用该传感器。

3.避免将传感器受到强烈的冲击或振动，以免影响测量精度和稳定性。

4.在使用过程中如发现异常情况，请及时停止使用并联系售后服务人员进行处理。

六、维护保养1.每次使用后应将传感器清洁干净，并储存于干燥通风处。

2.定期检查传感器的电缆和连接器是否完好无损，并进行必要的更换或维修。

3.如需更换传感器内部元件，请联系售后服务人员进行处理。

七、售后服务本公司承诺为用户提供优质的售后服务，如有任何问题或意见，请随时与我们联系。

以上为扭矩传感器说明书，希望能够对用户有所帮助。

如有任何疑问或需要进一步了解该产品，请联系我们。

扭矩传感器说明书传感器概述•定义：扭矩传感器是一种用于测量物体扭矩（转矩）的传感器。

•作用：它能够将物体受到的扭矩信号转换为相应的电信号输出，用以监测和控制扭矩的大小和变化。

•结构：扭矩传感器通常由弹性元件、传感器芯片、信号处理电路和输出接口等组成。

工作原理•弹性元件：传感器的弹性元件是测量扭矩的关键部分，通常采用金属箔片或弹簧杆等材料制成。

•应变测量：当物体受到扭矩作用时，弹性元件会发生弯曲变形，变形量与扭矩成正比。

•传感器芯片：通过固定在弹性元件上的应变片，将应变量转化为电信号，并进行放大和处理。

•信号处理：传感器芯片会对信号进行滤波、放大和线性化处理，以提高测量精度和稳定性。

•输出接口：经过信号处理后的电信号，经由输出接口传输给控制系统或显示设备进行进一步处理和显示。

技术特点1.高精度：扭矩传感器具有较高的测量精度，通常可以达到0.1%的满量程。

2.宽测量范围：扭矩传感器能够适应不同扭矩范围的测量需求，常见的测量范围从0.1 Nm到10000 Nm不等。

3.高稳定性：传感器具有良好的温度稳定性和长期稳定性，能够保证测量结果的可靠性和一致性。

4.快速响应：扭矩传感器具有较快的响应速度，可以实时监测扭矩的变化。

5.耐用性强：传感器通常采用高强度材料制成，能够承受较大的机械冲击和振动，具有较长的使用寿命。

应用领域1. 汽车工业•扭矩监测：扭矩传感器可用于汽车发动机、变速器和传动系统的扭矩监测与控制。

•制动系统：用于制动力和制动扭矩的测量，确保制动系统的准确性和安全性。

•动力传递：测量发动机输出扭矩，优化动力传递效率和性能。

2. 航空航天•发动机测试：用于航空发动机的扭矩测试和评估，确保发动机性能和可靠性。

•飞行控制：测量飞机各部件的扭矩，对飞行控制系统进行实时监测和调整。

3. 机械制造•负载测试：用于各种机械设备的负载测试和负载监控，确保设备按设计要求正常工作。

•工艺控制：根据扭矩的变化调整机械设备的加工参数，提高产品的加工质量和稳定性。

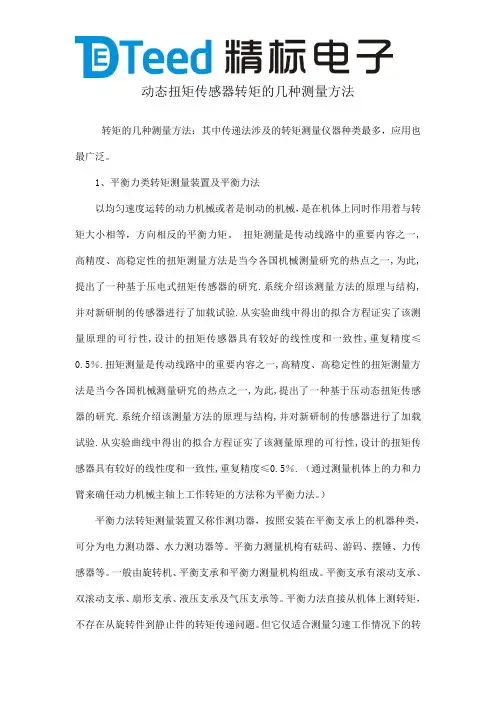

动态扭矩传感器转矩的几种测量方法转矩的几种测量方法：其中传递法涉及的转矩测量仪器种类最多，应用也最广泛。

1、平衡力类转矩测量装置及平衡力法以均匀速度运转的动力机械或者是制动的机械，是在机体上同时作用着与转矩大小相等，方向相反的平衡力矩。

扭矩测量是传动线路中的重要内容之一,高精度、高稳定性的扭矩测量方法是当今各国机械测量研究的热点之一,为此,提出了一种基于压电式扭矩传感器的研究.系统介绍该测量方法的原理与结构,并对新研制的传感器进行了加载试验.从实验曲线中得出的拟合方程证实了该测量原理的可行性,设计的扭矩传感器具有较好的线性度和一致性,重复精度≤0.5％.扭矩测量是传动线路中的重要内容之一,高精度、高稳定性的扭矩测量方法是当今各国机械测量研究的热点之一,为此,提出了一种基于压动态扭矩传感器的研究.系统介绍该测量方法的原理与结构,并对新研制的传感器进行了加载试验.从实验曲线中得出的拟合方程证实了该测量原理的可行性,设计的扭矩传感器具有较好的线性度和一致性,重复精度≤0.5％. （通过测量机体上的力和力臂来确任动力机械主轴上工作转矩的方法称为平衡力法。

）平衡力法转矩测量装置又称作测功器，按照安装在平衡支承上的机器种类，可分为电力测功器、水力测功器等。

平衡力测量机构有砝码、游码、摆锤、力传感器等。

一般由旋转机、平衡支承和平衡力测量机构组成。

平衡支承有滚动支承、双滚动支承、扇形支承、液压支承及气压支承等。

平衡力法直接从机体上测转矩，不存在从旋转件到静止件的转矩传递问题。

但它仅适合测量匀速工作情况下的转矩，不能测动态转矩。

2、传递法传递法是指利用弹性元件在传递转矩时物理参数的变化与转矩的对应关系来测量转矩的一类方法。

常用弹性元件为扭轴，故传递法又称扭轴法。

根据被测物理参数不同，动态扭矩传感器基于传递法的转矩测量仪器有多种类型。

在现代测量中，这类转矩测量仪的应用最为广泛。

3、转换法依据能量守恒定律，通过测量其他形式能量如电能、热能参数来测量旋转机械的机械能，进而求得转矩的方法即能量转换法。

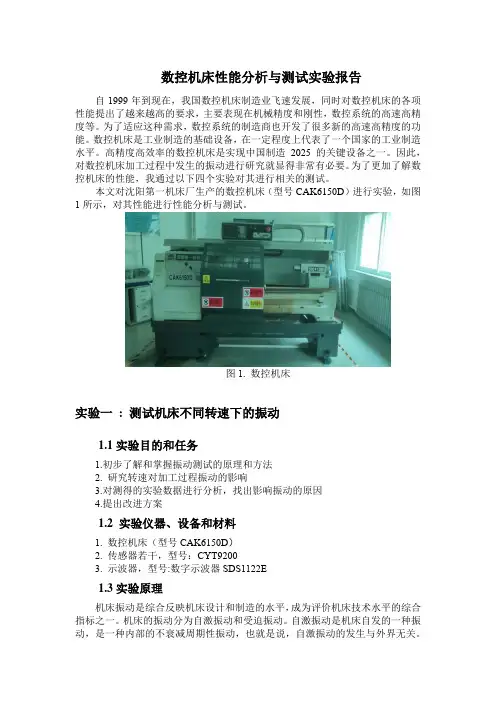

数控机床性能分析与测试实验报告自1999年到现在，我国数控机床制造业飞速发展，同时对数控机床的各项性能提出了越来越高的要求，主要表现在机械精度和刚性，数控系统的高速高精度等。

为了适应这种需求，数控系统的制造商也开发了很多新的高速高精度的功能。

数控机床是工业制造的基础设备，在一定程度上代表了一个国家的工业制造水平。

高精度高效率的数控机床是实现中国制造2025 的关键设备之一。

因此，对数控机床加工过程中发生的振动进行研究就显得非常有必要。

为了更加了解数控机床的性能，我通过以下四个实验对其进行相关的测试。

本文对沈阳第一机床厂生产的数控机床（型号CAK6150D）进行实验，如图1所示，对其性能进行性能分析与测试。

图1. 数控机床实验一: 测试机床不同转速下的振动1.1实验目的和任务1.初步了解和掌握振动测试的原理和方法2. 研究转速对加工过程振动的影响3.对测得的实验数据进行分析，找出影响振动的原因4.提出改进方案1.2 实验仪器、设备和材料1. 数控机床（型号CAK6150D）2. 传感器若干，型号：CYT92003. 示波器，型号:数字示波器SDS1122E1.3实验原理机床振动是综合反映机床设计和制造的水平，成为评价机床技术水平的综合指标之一。

机床的振动分为自激振动和受迫振动。

自激振动是机床自发的一种振动，是一种内部的不衰减周期性振动，也就是说，自激振动的发生与外界无关。

将自激振动分为再生型切削振动、振型耦合型振动、摩擦型振动、滞后型振动。

从他的分类中可以看出自激振动产生的原因可以分为机床本身的原因，刀具原因( 刀具刚度不够，装夹角度不当) 、工件装夹角度不当等。

受迫振动是机床受外界周期性干扰力的作用而产生的振动。

它的产生比较复杂，小部分来自机外，通过地基和底座传递给机床，比如附近有产生振动的大型设备。

大部分振源来自于机床内部，比如回转零部件不平衡，齿轮、轴承的冲击，导轨的磨损等。

也有加工工艺造成的，比如断续切削，加工余量的变化等。

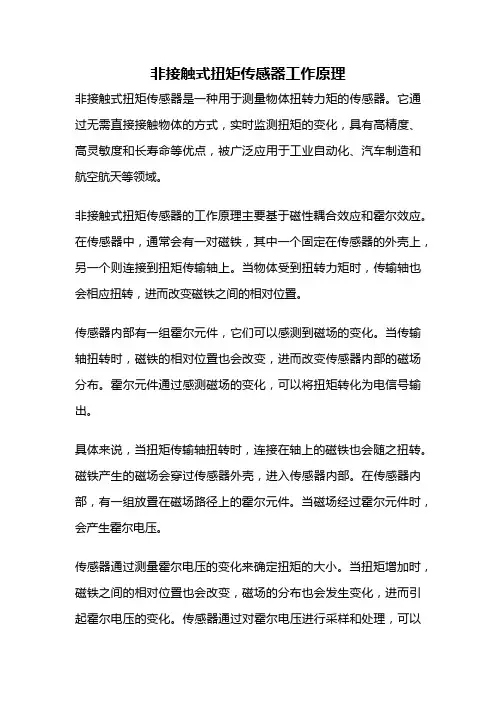

非接触式扭矩传感器工作原理非接触式扭矩传感器是一种用于测量物体扭转力矩的传感器。

它通过无需直接接触物体的方式，实时监测扭矩的变化，具有高精度、高灵敏度和长寿命等优点，被广泛应用于工业自动化、汽车制造和航空航天等领域。

非接触式扭矩传感器的工作原理主要基于磁性耦合效应和霍尔效应。

在传感器中，通常会有一对磁铁，其中一个固定在传感器的外壳上，另一个则连接到扭矩传输轴上。

当物体受到扭转力矩时，传输轴也会相应扭转，进而改变磁铁之间的相对位置。

传感器内部有一组霍尔元件，它们可以感测到磁场的变化。

当传输轴扭转时，磁铁的相对位置也会改变，进而改变传感器内部的磁场分布。

霍尔元件通过感测磁场的变化，可以将扭矩转化为电信号输出。

具体来说，当扭矩传输轴扭转时，连接在轴上的磁铁也会随之扭转。

磁铁产生的磁场会穿过传感器外壳，进入传感器内部。

在传感器内部，有一组放置在磁场路径上的霍尔元件。

当磁场经过霍尔元件时，会产生霍尔电压。

传感器通过测量霍尔电压的变化来确定扭矩的大小。

当扭矩增加时，磁铁之间的相对位置也会改变，磁场的分布也会发生变化，进而引起霍尔电压的变化。

传感器通过对霍尔电压进行采样和处理，可以实时获得扭矩的数值。

非接触式扭矩传感器的优点在于无需直接接触被测物体，避免了由于接触传感器而对物体造成的干扰。

同时，由于传感器内部的霍尔元件无需与物体接触，其寿命相对较长，且精度和灵敏度较高。

非接触式扭矩传感器的应用非常广泛。

在工业自动化领域，它常用于测量旋转机械设备的扭矩，如电机、发动机、液压泵等。

在汽车制造领域，非接触式扭矩传感器可以用于测量发动机的扭矩输出、变速器的扭矩传输等。

在航空航天领域，非接触式扭矩传感器可以用于测量飞机发动机的扭矩输出、飞行控制系统的扭矩传输等。

非接触式扭矩传感器是一种通过无需直接接触物体的方式，实时监测扭矩变化的传感器。

它通过磁性耦合效应和霍尔效应，将扭矩转化为电信号输出。

非接触式扭矩传感器具有高精度、高灵敏度和长寿命等优点，在工业自动化、汽车制造和航空航天等领域得到广泛应用。

扭矩传感器：从原理到应用扭矩传感器是一种用于测量机械设备扭转力矩的传感器。

其工作原理基于一个旋转轴上的应变应力测量，并将其转化为电信号输出。

下面将介绍扭矩传感器的工作原理、结构与应用。

一、工作原理
扭矩传感器基于应变应力测量的原理，当机械设备扭转时，传感器轴端的弹性元件会产生应变应力。

这个应力值与扭转时的力矩成正比，因此只需测量弹性元件的应变应力就能计算出设备的扭转力矩。

扭矩传感器通常由金属薄膜应变片制成，其材料的弹性模量和应变系数决定了传感器的精度和灵敏度。

二、结构
扭矩传感器的主要结构有三部分：转动轴、弹性元件和传感器。

转动轴是需要测量扭转力矩的机械设备的轴，弹性元件一般被安装在轴上，可通过焊接、夹紧或螺旋固定等方式实现。

传感器则固定在弹性元件上面，负责采集和输出弹性元件受到的应变应力数据。

三、应用
扭矩传感器广泛应用于各种机械设备的负载测试、安全监测、生产控制等领域。

例如，汽车行业中使用扭矩传感器来测试汽车发动机的扭矩性能；航空工业中使用扭矩传感器来监测飞机液压系统的扭矩
输出。

此外，扭矩传感器还可以用于制造、冶金、化工等行业的生产
过程监测。

四、注意事项
在使用扭矩传感器时，需要保证传感器的安装位置正确、传感器
所承受的力矩范围不超过传感器规格、传感器周围的环境温度和湿度
等因素符合要求，以确保测量数据的准确性和可靠性。

总之，扭矩传感器是一种用于测量机械设备扭转力矩的高精度传
感器。

它的工作原理基于应变应力测量，在各种机械设备的负载测试、安全监测、生产控制等领域具有广泛应用前景。

扭矩传感器的原理拧矩传感器原理一、什么是拧矩传感器？拧矩传感器是一种可以测量拧矩的传感器，它可以测量外力施加于轴的扭矩的大小并将其转换为电能输出，它由两个工作部件组成：传感器和测量仪。

二、拧矩传感器的工作原理1、拧矩传感器原理：拧矩传感器是通过测量物体对轴施加扭矩来获取测量结果的。

它是通过放大器将外部传感器中的微小变化转换为电信号，然后进行计算得出扭矩的大小。

2、拧矩传感器内部结构：拧矩传感器包括外壳、内部传感器单元（桥式传感器或力学拉拔传感器）、测量仪芯片和高精度的参考仪表。

它的内部传感器单元被安装在外壳中，测量仪精确、及时地将外部力量转为1V-5V的信号，它与参考仪表一起将这些信号发送给控制器，最后得出测量结果。

三、拧矩传感器的应用领域1、工业自动化领域：拧矩传感器可以用于检测压力和拧紧紧固件，甚至可以用于工厂生产线自动控制、机械手扭紧螺栓时的过程监控、机床传动轴变频器控制等。

2、交通运输领域：拧矩传感器可以应用于引擎、内燃机、电动机的发动机扭矩调整和监测、新能源汽车的电机驱动力调节、汽车变速箱的换档压力比的测量、驾驶仪表的状态监测等。

3、消费电子领域：拧矩传感器应用于消费电子产品中，可以检测电子产品中机械外力的影响，并采取其他应急措施。

四、拧矩传感器的优缺点优点：1、量程大：拧矩传感器可以测量超过1000Nm的扭矩，精度高达0.2–1%。

2、精确：采用高精度的仪表可以提供准确的测量结果，对测量精度、台间可重复性和稳定性要求很高。

3、耐高温：拧矩传感器内置温度补偿装置，能够在-40℃至+150℃的温度范围内精确测量扭矩。

缺点：1、初始漂移：初装时由于传感器表面有积聚的物料，会大大降低准确度。

2、低频噪声：当频率低于1Hz时，测量结果会出现严重的偏差，需要对信号进行校正处理。

3、极限测量：拧矩传感器有一定的测量极限，超过了这一极限后就会失效。

动态扭矩传感器中位标定原理解释说明以及概述1. 引言1.1 概述动态扭矩传感器是一种用于测量旋转系统中扭矩的重要工具。

其在工业生产、科学研究和汽车行业等领域具有广泛应用。

动态扭矩传感器中位标定原理是指通过将传感器在无负载状态下的输出值设定为基准，实现对传感器输出值的校正和调整，以提高测量精度和准确性。

1.2 文章结构本文将详细介绍动态扭矩传感器中位标定原理，并解释说明其意义与作用。

首先，在第二部分中，我们将介绍扭矩传感器的工作原理，以便为读者提供一个背景了解。

接着，在第三部分，我们将解释中位标定的定义及其在测量领域中的应用场景。

然后，在第四部分，我们将深入剖析中位标定的基本原理，并介绍补偿方法来处理由中位标定引入的误差。

最后，在第五部分，我们概述动态扭矩传感器中位标定技术的发展现状和前景。

1.3 目的本文旨在帮助读者全面了解动态扭矩传感器中位标定原理，包括其工作原理、定义和意义以及广泛应用的方法。

同时，通过解释说明动态扭矩传感器中位标定原理对测量结果的影响与补偿方法，读者能够更好地理解该技术在实际应用中的优势和不足。

最后，我们将对动态扭矩传感器中位标定技术的发展历程进行回顾和总结，并展望未来的发展趋势和前景。

2. 动态扭矩传感器中位标定原理：2.1 扭矩传感器工作原理：动态扭矩传感器是一种用于测量旋转系统中扭矩的装置。

它基于弹性元件的变形与扭矩之间的关系来实现测量。

当扭矩施加在传感器上时，弹性元件将发生形变，并且这种形变可以通过传感器中的某种测量原理来转化为电信号输出，从而得到准确的扭矩值。

2.2 中位标定的定义和意义：中位标定是指通过对动态扭矩传感器进行零点校准，确定其在无加载状态下输出信号的零偏值。

由于一些因素（如材料特性、制造误差等）会导致传感器产生些许误差，因此对其进行中位标定可以减小系统误差，提高测量精度。

2.3 中位标定方法介绍：有两种常用的中位标定方法：静态标定和动态标定。

- 静态标定：在该方法中，使用设备固有质量与已知质量之间所产生的力矩来进行校准。

什么是扭矩传感器？中瑞能帮您解答。

扭矩传感器分为动态和静态两大类，它是对各种旋转或非旋转机械部件上对扭转力矩感知的检测。

它具有精度高、寿命长、可靠性好等优点。

下面给大家详细介绍一下扭矩传感器（北京中瑞能仪表技术有限公司专业生产扭矩传感器，咨询电话：400-676-6002）：扭矩传感器在扭转动力系统中最频频触及到的参数，扭转扭矩，为了检测扭转扭矩传统运用较多的是改变角相位差式传感器，该办法是在弹性轴的两头装置着两组齿数、外形及装置角度完全一样的齿轮，在齿轮的外侧各装置着一只接近(磁或光)传感器。

当弹性轴扭转时，这两组传感器就可以测量出两组脉冲波，比拟这两组脉冲波的前后沿的相位差就可以核算出弹性轴所接受的扭矩量。

该办法的长处：完成了转矩旌旗灯号的非接触传递，检测旌旗灯号为数字旌旗灯号；缺陷：体积较大，不易装置，低转速时因为脉冲波的前后沿较缓不易比拟，因而低速功能不睬想。

(扭矩测试比拟成熟的检测伎俩为应变电测技能。

它具有精度高，频响快，牢靠性好，寿命长等长处。

扭矩传感器将专用的测扭应变片用应变胶粘贴在被测弹性轴上，并构成应变桥，若向应变桥供应任务电源即可测试该弹性轴受扭的电旌旗灯号。

这就是根本的扭矩传感器形式。

然则在扭转动力传递系统中，最扎手的问题是扭转体上的应变桥的桥压输入及检测到的应变旌旗灯号输出若何牢靠地在扭转局部与静止局部之间传递，凡间的做法是用导电滑环来完成。

因为导电滑环属于磨擦接触，因而不成防止地存在着磨损并发烧，因此限制了扭转轴的转速及导电滑环的运用寿命。

及因为接触不成靠惹起旌旗灯号动摇，因此形成测量误差大甚至测量不成功。

为了克制导电滑环的缺陷，另一个方法就是采用无线电遥测的办法：将扭矩应变旌旗灯号在扭转轴上扩大并进行V/F转换成频率旌旗灯号，经过载波调制用无线电发射的办法从扭转轴上发射至轴外，再用无线电接纳的办法，就可以获得扭转轴受扭的旌旗灯号。

扭转轴上的动力供给是固定在扭转轴上的电池。

DYN-200动态扭矩传感器更为适用于组装入机器设备的小型设计——推进扭矩自动化管理的高速非接触式扭矩传感器采用大洋传感器独特检测方式的旋转式扭矩传感器DYN-200请于使用前务必详细阅读该说明书防止因操作不当造成传感器损坏阅读该说明书大约占用您6分钟该产品已取得发明专利该产品已取得外观实用新型专利该产品已审批《安徽省新产品》称号1.没有电刷等接触部分不需要定期维护和更换零件。

2.传感器自带OLED显示，分辨率为128*64。

3.实现了1/10000以上的分度，优秀的零点稳定性微小扭矩也能实现高精度测量。

4.启动扭矩非常小，只有0.00001Nm，从静态测量到高转速下的扭矩测量，均可实现精确测量。

5.支持RS485通信，支持主动上传协议，通信速率可达每秒500次或1000次。

6.无需外接电路，直接输出标准电压电流或RS485通信连接PLC或扭矩转速专用仪表。

产品参数产品自重产品尺寸1.键槽安装扭矩传感器，键槽连接如果掉落的话，会造成损坏和人员受伤，请采取安装防止脱落的销子等措施。

确认键槽无损伤并且牢固装配进扭矩传感器。

2.本产品的安装方法本产品可以在水平或垂直方向使用。

另外，线缆的方向没有限制。

向其他装置安装本产品时，请托住本产品的框体，防止框体转动，可选配底座。

产品安装①旋转轴驱动部分驱动部分的旋转轴，连接以键连接。

②液晶显示屏实时显示在测量时实时显示扭矩转速功率③框体传感器的主体部分，通过旋转固定孔以固定传感器。

④插头使用德国进口镀金防水插头，连接电源及信号线蚌埠大洋传感系统工程有限公司400-0552-91111。

ＮＨ－９０４系列动态扭矩传感器使用说明书产品照片一、使用说明二、特点：三、技术指标本系列扭矩传感器是在标准测扭应变传感器的基础上研制开发的专门传递扭矩参数的信号耦合器。

　ＮＨ－９０４型扭矩传感器是ＮＨ－９０系列扭矩传感器的无轴承双法兰连接方式。

当弹性轴在高速旋转时，ＮＨ９０系列扭矩传感器两端的支承轴承的磨擦发热不但降低了轴承的寿命，而且磨擦产生的高温干扰了正常测量。

　ＮＨ－９０４型扭矩传感器在结构上与ＮＨ－９０１型扭矩传感器的不同之处：在于有效地避免了轴承的磨擦带来发热的干扰。

适用于高速旋转或要求轴向尺寸较短的场合使用。

１．　扭矩测量功能；能源及信号非接触传递功能，输出信号数字化功能。

２．　可以传递静止扭矩信号、旋转扭矩信号、动态扭矩信号、静态扭矩信号。

３．　传递信号时与是否旋转，转速和转向无关。

可以适应长时间，高转速运转。

４．　精度高，稳定性好。

５．　体积小，重量轻，易于安装。

６．　不需反复调零即可连续传递正反转扭矩信号。

７．　没有集流环等磨损件，可以高转速长时间运行。

８．　抗干扰性强。

９．　可任意位置，任意方向安装。

１．量程：５－－－２０００Ｎ·ｍ（分１０档）（５，１０，２０，５０，１００，２００，５００，１０００，２０００Ｎ·ｍ）２．精度：０．５％Ｆ·Ｓ ３．适用转速：６０００转／分以下４．环境温度：０℃－５０℃ ５．频率响应：１００　μｓ ６．自重：８－－－３０Ｋｇ７．输出信号：０－１２ｖ方波频率；零扭矩：１０　ＫＨＺ　；　正向满量程：１５　ＫＨＺ　；反向满量程：５　ＫＨＺ　负载电流＜１０ｍＡ８．插座号：（１）０Ｖ （２）＋１５Ｖ （３）－１５Ｖ （４）空 （５）扭矩信号北京华嘉信达科技发展有限公司七、规格尺寸（以供货附图为准）四、安装指南五、信号处理六、使用注意１．ＮＨ－９０４型扭矩传感器由静止外壳和旋转柱两部分组成。

２．按照定位色点将静止外壳套在旋转柱的外侧，定位色点不可套反！３．将旋转柱的两端通过法兰联轴器与别分与动力和负载联接，用高强螺栓紧固。

威斯特扭力传感器说明书一、简介威斯特扭力传感器是一种用于测量物体扭转力矩的装置。

它通过转动的物体上的应变片来测量扭转力矩，并将其转化为电信号输出。

该传感器具有高精度、高灵敏度和稳定性强等特点，广泛应用于机械工程、汽车工业、航空航天等领域。

二、结构威斯特扭力传感器由应变片、弹簧、转轴和外壳等部分组成。

应变片是传感器的核心组件，它被安装在转轴上，并通过弹簧与外壳连接。

当物体受到扭转力矩作用时，转轴会发生微小的变形，应变片也会随之发生应变。

应变片上的应变会改变其电阻值，从而产生电信号输出。

三、工作原理威斯特扭力传感器的工作原理基于应变片的应变与扭转力矩之间的线性关系。

应变片通常是通过金属材料制成的薄片，具有一定的弹性。

当物体受到扭转力矩作用时，应变片会发生微小的弯曲变形，从而引起电阻值的变化。

利用电桥电路，可以将应变片的电阻变化转化为电压信号输出。

通过测量输出电压信号的大小，就可以获得物体所受扭转力矩的大小。

四、安装与使用1. 安装：将传感器安装在待测物体的扭转部位，确保传感器与物体之间的连接牢固可靠。

2. 连接：将传感器的输出端与数据采集设备连接，进行电气连接。

3. 校准：在使用前需要对传感器进行校准，以确保测量结果的准确性。

4. 使用：根据实际需求，选择合适的工作模式和测量范围，开始测量工作。

五、注意事项1. 避免超载：在使用传感器时，要避免超过其额定扭矩范围，以免损坏传感器。

2. 防护措施：传感器应避免受到湿气、腐蚀性介质和高温等环境的影响，以保证其正常工作。

3. 避免冲击：传感器在使用和运输过程中要避免受到冲击和振动，以免影响测量结果。

4. 定期检测：定期对传感器进行检测和校准，确保其测量结果的准确性和可靠性。

六、维护与保养1. 清洁：定期清洁传感器的外部表面，避免尘埃和污物积聚，影响传感器的工作。

2. 保护：在传感器不使用时，应放置在干燥、通风的环境中，以免受潮和受损。

3. 维护：定期检查传感器的电气连接是否松动，如有松动要及时紧固。

T40扭矩传感器的优点是什么？
 高精度且耐用- 这就是T40B 扭矩传感器的特点，其带有一个磁极转速测量系统。

T40B 基于久经考验的T40 扭矩传感器，并增加了新的功能。

其可以对转速进行测量，以及监控旋转的方向。

其通过内置一个脉冲计数器来完成以上功能。

 测试台工程
 光学转速测量系统已经达到了应用极限。

T40B 数字扭矩传感器采用磁学转速技术，能够在具有油污和灰尘恶劣的工业环境下使用，尤其在汽车工业，例如，发动机测试台。

 可靠的转速测量系统
 T40B 采用的磁学脉冲测量技术能够提供非常高的脉冲输出能力，可达1024 脉冲/转，在T40B 的所有量程：200 Nm 到10 kNm 均可提供。

并且在转速非常低的情况下，也具有极高的测量精度，让您获得可靠，高精度的测量结果。
