FJC-M613门禁读写控制器接线图
说明:
1、报警输出的驱动能力为DC12V100MA;
2、开锁输出的驱动能力为DC12V800MA;
3、开锁按钮应采用点动按钮,松手后按钮自动复位;
4、当门禁为1拖2模式(一体化主门禁外挂1个辅门禁天线)时,上图中的“灰色”线和
“棕色”线则为辅门禁天线两端的引脚;“兰色”线为辅门禁声音提示信号;“紫色”线为辅门禁指示灯信号;同时“黑色”线即为主门禁的开锁输出信号地(GND)又为辅门禁的声光提示信号地(GND);另“红色”线和“橙色”线即为一体化主门禁的电源输入又为辅门禁天线的电源输入。
5、在1拖2模式接线时只要将辅门禁天线和一体化主门禁之间的“红色”线、“橙色”
线、“灰色”线、“棕色”线、“兰色”线、“紫色”线以及黑色线按颜色一一对应连线即可。
另一体化主门禁上的“红色”线、“橙色”线、“绿色”线、“黑色”线、“黄色”线以及“白色”线的定义未变;同时辅门禁天线上的“绿色”线、“黄色”线以及“白色”线为悬空,可以截短后绝缘处理。
可视对讲门禁系统接线图及原理详解楼宇对讲又称可视对讲,可视楼宇对讲系统是指安装在住宅小区、单元楼、写字楼等建筑或建筑群,用图像和声音来识别来访客人,控制门锁及遇到紧急情况向管理中心发送求助、求援信号,管理中心亦可向住户发布信息的设备集成。
可视对讲门禁系统功能特点1. 基于局域网,以TCP/IP协议传输视频、音频和多种控制信号,易于Internet连接和访问。
2. 采用嵌入式硬件平台和linux操作系统,图像编码采用H.263、H.264压缩标准,音频采用G.711、G.726 压缩标准,有别于传统模拟楼宇可视对讲系统。
3. 以行业最先进的科技打造数字化社区,实现小区可视对讲。
4. 纯屏高清晰画面显示、色彩逼真、高性能、兼容性强;智能全触摸式操作。
5. 集数字可视对讲、IC卡门禁管理、信息发布、便民信息、广告信息、紧急广播、居家安防、留影留言、电子相册、密码开锁、指纹识别、防拆、移动探测、呼叫转移、劫持码、音乐门铃和紧急报警等功能于一体的智能系统;同时能灵活地将家电控制、三表远抄等功能纳入该系统。
6. 故障自检,方便安装调试、检修和维护。
可视对讲门禁系统构成主要有门口机(住户门口机)、室内机、管理员机等组成。
a.室内分机室内分机主要有对讲及可视对讲两大类产品,基本功能为对讲(可视对讲)、开锁。
随着产品的不断丰富,许多产品还具备了监控、安防报警及设撤防、户户通、信息接收、远程电话报警、留影留言提取、家电控制等功能。
可视对讲分机有彩色液晶及黑白CRT显示器两大类。
截止2014年许多技术应用到室内分机上,如无线接收技术、视频字符叠加技术等。
无线接技术用于室内机接收报警探头的信号,适用于难以布线的场合。
但是,无线报警方式存在重大漏洞,如同频率的发射源连续发射会造成主机无法接收控头发送的报警信号。
视频字符叠加技术用于接收管理中心发布的短消息。
室内机在原理设计上有两大类型,一类是带编码的室内分机,其分支器可以做的简单一些,但室内分机成本要高一些;另一类编码由门口主机或分支器完成,室内分机做得很简单。

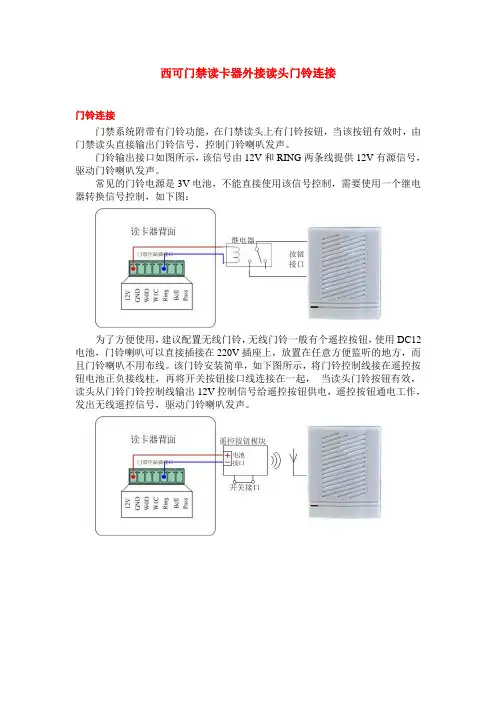

西可门禁读卡器外接读头门铃连接
门铃连接
门禁系统附带有门铃功能,在门禁读头上有门铃按钮,当该按钮有效时,由门禁读头直接输出门铃信号,控制门铃喇叭发声。
门铃输出接口如图所示,该信号由12V和RING两条线提供12V有源信号,驱动门铃喇叭发声。
常见的门铃电源是3V电池,不能直接使用该信号控制,需要使用一个继电器转换信号控制,如下图:
为了方便使用,建议配置无线门铃,无线门铃一般有个遥控按钮,使用DC12电池,门铃喇叭可以直接插接在220V插座上,放置在任意方便监听的地方,而且门铃喇叭不用布线。
该门铃安装简单,如下图所示,将门铃控制线接在遥控按钮电池正负接线柱,再将开关按钮接口线连接在一起,当读头门铃按钮有效,读头从门铃门铃控制线输出12V控制信号给遥控按钮供电,遥控按钮通电工作,发出无线遥控信号,驱动门铃喇叭发声。
可视对讲门禁系统原理及接线图可视对讲门禁系统原理说明可视对讲门禁系统接线图可视对讲门禁系统原理说明下图是该对讲门铃的主电路,二图是室内话机部分。
变压器次级输出的交流低压经桥式整流、电容滤波、7812稳压,得到+12V 直流电压,经插座Vl输入,一路直接给继电器K供电,另一路经D3隔离,产生VCC给其他电路供电。
当户外有人按下按键S1~S10之一时,如按下的是Sl,此时Q5基极通过R17、插座V6①脚经Sl、话机开关SA②、③脚,喇叭LB到地,形成电流通路,相当于把R17下端接地,故Q5基极为低电平,Q5饱和导通,音乐lC②脚有触发高电平,其③脚输出音乐信号,经Ul(LM386)放大后,由Ul⑤脚输出,经V6①脚、Sl,话机又簧开关SA②、③脚送到喇叭LB,使之发出声音。
由于话机开关SA的特殊结构,该音频信号还可耦合至话机开关SA④脚,再经插座V3②脚耦合至U2(TDA2822M)⑦脚,放大后由①脚输出,使按门铃者也可以听到LB1发出的声音。
主人听到LB发出的声音后,摘下话机,屋内与户外的二人可以通话。
MIC1拾取的声音信号送入U2⑥脚,放大后由③脚输出,经插座V3①脚、话机上的C3,话机开关SA①、③脚耦合到喇叭LB,主人可听到对方的说话声。
VCC经主电路的R5降压后,再经插座V3②脚给室内话机的MIC2和Ql供电。
主人的说话声经MIC2拾取、Ql放大后,又经话机开关SA④、⑥脚,插座V3②脚送至U2⑦脚,放大后由①脚输出,推动喇叭LB1发声,从而实现二人间的通话。
主人摘下话机后,插座V6①脚到地的通路就切断了,R17下端恢复了高电平,Q5截止,音乐lC和Ul都停止工作。
插座V3①脚由于开锁开关SB的断开,通常是高电平,稳压管ZD1处于击穿状态,Ql饱和,Q2截止,继电器K不吸合门无法打开。
当主人按下开锁开关SB后,V3①脚接地,ZD1截止,Ql截止,Ql集电极的高电平经Cll耦合到Q2基极,Q2饱和,继电器K得电,触点闭合,电磁锁LOCK得电动作,楼宇门打开。
刷卡门禁接线说明1.电源NC 接电锁红线2.电源GND接电锁黑线3.电源+12V接门禁主机+12V4.电源GND接主机GND5.电源PUSH接主机PUSH /NO6.门禁机与开关OPUNSW和DGND分别接开关两端7.门禁机与门铃门禁机的两个BELL分别接门铃的两端1.DGND 出门按钮正2.DOIOR13.OPENSW 出门按钮负4.PUSH/ NO 控制5.NC 常开6.GND 电源负7.+12V 电源正8.BELL 门铃9.BELL 门铃刷卡门禁修改操作表功能设置第一步第二部第三部第四部第五步修改编程密码按输按0 输入6位新编码重复一次编码修改开锁时间* 入按2 输入03(TT=03秒)按*号退出键编修改通用密码程按3 输入4为新编码按*号退出密码输入3位编码增加有效卡按5 (注001~500之间+感应卡(1~n张)不可重复)删除有效卡按7 输入3位编码或感应删除卡注;编程默认密码;990101开门密码;1234卡密码默认;0000强制恢复出厂编程密码;短接J2 两孔后松开即可。

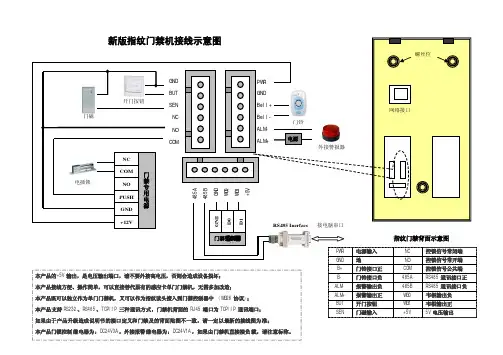

中控F7指纹门禁接线说明1.主机的电源接;正极 +12V 负极 GND2.主机的 COM 和 GND 要短接3.主机的 控制线接NO门禁控制电源;NC 和接锁正极 GND 接锁负极;PUSH 接主机的控制线和出门按钮的正极 ;出门按钮的负极接 GND;+12V 接主机的正极GND 接主机的负极中控F7射频卡门禁接线12V 电源正极 GND 电源负极 NO 常开(控制端正极) COM 公共端(控制负)主机线排列图ALM- 报警正 RJ451 考勤端口ALM+ 报警负 RJ452 NC 常闭 RJ453 COM 公共端 RJ456 NO 常开J12 wiegand 输出 BUT 出门按钮正 WDO GND 出门按钮负 GND SEN 门磁 RXD RS232 BEL+ 门铃正 TXD BEL- 门铃负 GND GND 电源负 485A RS48512V电源正 485BOTA600考勤门禁接线PSK NO (控制正) D1 COM (控制负) DO NC VOUT +5V GNDGND GND (电源负) 485+ +9V (电源正)485_注;只接以上说明的,其他均不需要接 门禁电源; 磁力锁;V+(电源正) 12V(电源正 双开门 V —电源负GND (电源负NO(常开)PUSH(控制端COM(公共端)NO(常开NC(常闭)GND(公共端注;以上锁只需要接正负极就可以了,NC(常闭单开门;红(正极)+PUSH黑(负极)。
一台门禁机接一把电磁锁或接一把不通电常开电插锁接线图12V 电源负正负 正注:接线时要区分正负极,用万用表测量电压,以免设备短路烧坏。
两台门禁机接一把电磁锁或接一把不通电常开电插锁接线图12V 电源正13- 14+负 正12V 电源注:接线时要区分正负极,用万用表测量电压,以免设备短路烧坏,如果电源支持的电流够大可以共用12v 电源。
两台门禁机接一把电磁锁或接一把不通电常开电插锁接线图12V 电源48 1212V 电源注:接线时要区分正负极,用万用表测量电压,以免设备短路烧坏,如果电源支持的电流够大可以共用12v 电源一台门禁机接一把刷卡锁或接一把不通电常闭电插锁接线图12V 电源负正负 正注:接线时要区分正负极,用万用表测量电压,以免设备短路烧坏。
刷卡锁要接12v 电源供电,如果电源支持的电流够大可以共用12v 电源。
两台门禁机接一把刷卡锁或接一把不通电常闭电插锁接线图12V 电源12V 电源注:接线时要区分正负极,用万用表测量电压,以免设备短路烧坏。
刷卡锁要接12v 电源供电,如果电源支持的电流够大可以共用12v 电源。
红色线表示两个接线柱要接在一起。
两台门禁机接一把刷卡锁或接一把不通电常闭电插锁接线图12V 电源负正8脚继电器负12V 电源注:接线时要区分正负极,用万用表测量电压,以免设备短路烧坏。
刷卡锁要接12v 电源供电,如果电源支持的电流够大可以共用12v 电源。
红色线表示两个接线柱要接在一起。
门禁系统接线图
TB2接线端子: TB2端子是读卡器的接线端子
TB3接线端子:
TB3接线端子是门禁控制器485通信接线端子,485是总线连接方式,接线
方法需要严格按照485总线的标准,严禁使用“星型连接”和“分岔连接的方法”;
485总线理论上最长可以连接1200米,但是要根据现场环境如:线材质量,
设备485芯片带载能力、环境噪声、电磁干扰等实际情况综合考虑布线;
如果通信距离大于200米,那么需要在485总线的两个终端个加120欧的电阻;
控制器到485总线的距离应该远小于485总线上相邻设备之间的距离; TB7接线端子 :
TB9接线端子 : TB9接线端子是控制门锁继电器的输出端, HSWP-880需要每个门都有门禁专用电源;具体的接线方法如下;
TB9接线端子图。

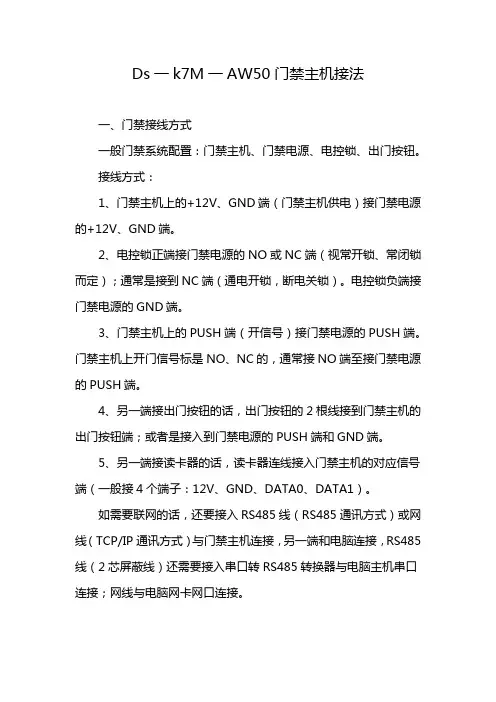

Ds一k7M一AW50门禁主机接法
一、门禁接线方式
一般门禁系统配置:门禁主机、门禁电源、电控锁、出门按钮。
接线方式:
1、门禁主机上的+12V、GND端(门禁主机供电)接门禁电源的+12V、GND端。
2、电控锁正端接门禁电源的NO或NC端(视常开锁、常闭锁而定);通常是接到NC端(通电开锁,断电关锁)。
电控锁负端接门禁电源的GND端。
3、门禁主机上的PUSH端(开信号)接门禁电源的PUSH端。
门禁主机上开门信号标是NO、NC的,通常接NO端至接门禁电源的PUSH端。
4、另一端接出门按钮的话,出门按钮的2根线接到门禁主机的出门按钮端;或者是接入到门禁电源的PUSH端和GND端。
5、另一端接读卡器的话,读卡器连线接入门禁主机的对应信号端(一般接4个端子:12V、GND、DATA0、DATA1)。
如需要联网的话,还要接入RS485线(RS485通讯方式)或网线(TCP/IP通讯方式)与门禁主机连接,另一端和电脑连接,RS485线(2芯屏蔽线)还需要接入串口转RS485转换器与电脑主机串口连接;网线与电脑网卡网口连接。
各种门禁系统接线详细图解(含中控)涛哥安防2020-09-02 57847一、门禁接线方式一般门禁系统配置:门禁主机、门禁电源、电控锁、出门按钮。
接线方式:1、门禁主机上的+12V、GND端(门禁主机供电)接门禁电源的+12V、GND端。
2、电控锁正端接门禁电源的NO或NC端(视常开锁、常闭锁而定);通常是接到NC端(通电开锁,断电关锁)。
电控锁负端接门禁电源的GND端。
3、门禁主机上的PUSH端(开信号)接门禁电源的PUSH端。
门禁主机上开门信号标是NO、NC的,通常接NO端至接门禁电源的PUSH端。
4、另一端接出门按钮的话,出门按钮的2根线接到门禁主机的出门按钮端;或者是接入到门禁电源的PUSH端和GND端。
5、另一端接读卡器的话,读卡器连线接入门禁主机的对应信号端(一般接4个端子:12V、GND、DATA0、DATA1)。
如需要联网的话,还要接入RS485线(RS485通讯方式)或网线(TCP/IP通讯方式)与门禁主机连接,另一端和电脑连接,RS485线(2芯屏蔽线)还需要接入串口转RS485转换器与电脑主机串口连接;网线与电脑网卡网口连接。
二、举例:中控门禁机接线示意图锁由门禁专用电源供电1、锁的接线(如YB100电插锁、YH280KG磁力锁等常闭锁),锁的正极接在门禁专用电源的NC端上;锁的负极接在门禁专用电源的GND端上。
2、中控门禁机接线(如:F2、F201、F8、SC102、SC103、F7等中控门禁机),中控门禁机的+12V(红色)接门款专用电源+12V;中控门禁门的GND(黑色)接门禁专用电源GND;中控门禁机的NO(蓝色)接门禁专用电源PUSH;中控门禁机的COM(红色)接门禁电源专用电源GND。
注:中控门禁机的GND和COM可以并接在一起,然后同时接到门禁专用电源上的GND上。
锁由中控门禁机直接供电1、锁:锁的正极接在中控门禁机的NC(黄色)端上;锁的负极接在中控门禁机的GND(黑色)端上。
门禁系统操作手册门禁控制器接线--原理图1一.设备特性:1.485控制器特性第一部分门禁控制器硬件手册门禁系统操作手册485 门禁控制器使用标准的工业串口通信,通信距离可达1200 米,每个总线可以接255 台设备,使用485 集线器可以扩展多条总线。
支持多达6 个输出和10 个输入。
型号有单门、双门、4门等。
⏹ 标准485(波特率9600)通讯;⏹ 大容量存储卡,54000 卡记录,60000 刷卡记录,10000 报警记录(控制器的记录保存在Flash 里面;双存储器,卡数据、刷卡记录分别存储,数据不易丢失;在脱机状况下,如果记录(刷卡记录和报警记录)超出容量,将覆盖最早的记录);⏹ 开门时区设置多达16 组,且可以分别设定对应的多种开门方式,如卡、卡+密码、密码、双卡、首卡开门等;⏹ 支持远程操作开关门、远程开关火警、报警。
支持软件锁门常闭功能;⏹ 支持多个报警事件的报警输出,如无效卡、无效时间、门报警、门开超时等;⏹ 默认支持2—4个weigend 读卡器,自动适应26、34、37协议;⏹ 支持多达6 个输出,分别控制门和报警输出联动;⏹ 多门控制器支持互锁、防潜返功能;⏹ 所有设备可以混合安装在一个系统里面;⏹ 配合软件支持考勤、实时在线巡更功能。
支持多用户多机实时管理监控;⏹ 内置web 网页,同时可以网络实时监控;2.T CP/IP控制器特性以太网门禁控制器是专门为对通信要求比较高而设计的门禁设备。
具有远程升级、远程初始化、数据复位、防区功能的功能;可以扩展的485 接口空间;支持多达6个输出和10 个输入。
是一个可以通过以太网进行远程管理的门禁系统。
型号有单门、双门、4门等。
⏹ 标准10M TCP/IP 通讯;⏹ 大容量存储卡,支持远程升级版卡容量4000,刷卡记录4000,报警记录6000;⏹ 标准版卡容量54000,刷卡记录60000,报警记录20000(控制器的记录保存在Flash 里面。
说明:1、此接线图是控制器和锁共电源接法(此接法只能用于12V 的电锁并且必须保证电
源的容量)。
2、此接线图的门锁是断电开门锁,如果锁为通电开门锁时需把电锁的“+”改接控
制器“NO ”端口。
3、485通信和TCP 通信只能选择一种(出厂的时候已经固定)232通信一般为调试
用或者485通信和TCP 通信不能通信的时候备用。
4、开门按键、安防和门磁 接口 不分线序。
5、从门禁的稳定考虑推荐使用控制器和电锁不共电源接法并有如下改动:
图中COM 不再接控制器电源(黑粗线)改接电锁电源“+”;锁“—”改接电
锁电源“—”;锁“+”接控制器NC (断电开门锁)或NO (通电开门锁)。
继电器2动
作指示灯
继电器3动
作指示灯
继电器4动
作指示灯
闪烁表示CPU
正在运行 通信接收
指示灯
通信发送
指示灯。
门禁接线不会?来嘛,小学生看了都会接监控摄像头用网线连接就可以了,大家觉得很简单,但是门禁存在NO、NC、COM、D0、D1、B+、B-、AL各种接口,很容易让人感到困惑,不知道如何接线,其实把原理分析明白,各种门禁接线就都搞定了。
一、电磁锁原理弱电中常用的锁有:磁力锁(电磁锁)、剪力锁、电插锁、电机锁、电控锁、电钩锁等等,本次以项目中使用最广泛的电磁锁来说明,如下图所示:单门电磁锁图电磁锁由锁体(上图)和衔铁组成,锁体上电后产生磁力,以磁力来吸附衔铁(门扇),简单说:通电它就吸合,断电它就松开。
单门电磁锁电路板图锁体里面的电路板很简单,12V电源插座,还有一个通电指示灯,除此之外,没有其它的控制电路了。
我们来演示一下:视频中红黑两根线是12V电源,可以看出,一通电电磁锁就吸合,断电就断开。
不管门禁设备多复杂,最终还是要靠通电、断电来控制电磁锁。
二、继电器原理电磁锁通电就吸合(关门),断电就松开(开门),实际使用中我们不可能人手去控制电源通断电,那如何实现呢?使用继电器:电路板上继电器图继电器是一种电子控制器件,通常应用于自动控制电路中,当输入两端加上一定的电压,其内部小线圈中就会流过一定的电流,从而产生电磁效应,内部衔铁就会在磁力吸引的作用下,克服返回弹簧的拉力吸向铁芯,从而带动输出端的触点吸合。
继电器等效原理图如下:继电器默认情况下NC和COM的触点是连通的,当控制端接入一定电压,继电器的COM触点会打向NO触点:继电器的原理说明白了,看一下怎么用:把COM接到电源的12V,由于默认情况下COM和NC是连通的,所以NC端电压也是12V,电磁锁正极接到NC,负极接到GND,这样电磁锁默认情况下就吸合(锁门)。
当对继电器控制端进行触发,继电器内部COM端会断开与NC的连接,打到NO端,导致电磁锁断电开门,这就是门禁的原理。
不论采用何种方式的门禁,刷卡、人脸识别、指纹识别、虹膜识别,最终都是根据上面的原理对门锁进行控制。
