转炉炼钢物料平衡计算

钢铁冶金专业设计资料（炼铁、炼钢）本钢工学院冶化教研室二00三年八月第一章物料平衡与热平衡计算物料平衡和热平衡计算是氧气顶吹转炉冶炼工艺设计的一项基本的计算，它是建立在物质和能量不灭定律的基础上的。

它以转炉作为考察对象，根据装入转炉内或参与炼钢过程的全部物料数据和炼钢过程的全部产物数据，如图1-1-1所示的收入项数据和支出项数据，来进行物料的重量和热平衡计算。

通过计算，可以定量地掌握冶炼工重要参数，做到“胸中有数”。

对指导生产和分析研究改进冶炼工艺，设计转炉炼钢车间等均有其重要意义。

由于转炉炼钢过程是一个十分复杂的物理化学过程，很显然，要求进行精确的计算较为困难，特别是热平衡，只能是近似计算，但它仍然有十分重要的指导意义。

物料平衡和热平衡计算，一般可分为两面种方案。

第一种方案是为了设计转炉及其氧枪设备以及相应的转炉炼钢车间而进行的计算，通常侧重于理论计算，特别是新设计转炉而无实际炉型可以参考的情况下；另一种方案是为了校核和改善已投产的转炉冶炼工艺参数及其设备参数或者采用新工艺新技术等，而由实测数据进行的计算，后者侧重于实测。

本计算是采用第一种方案。

目前，我国顶吹转炉所采用的生铁基本上为低磷的（0.10～0.40%）和中磷的（0.40～1.00%）两种，对这两种不同含磷量生铁的冶炼工艺制度也不相同。

因此，下面以50吨转炉为例，分别就低磷生铁和高磷生铁两种情况，进行物料平衡和热平衡计算。

1.1原始数据1.1.1铁水成分及温度表1-1-11.1.2原材料成分表1-1-2 原材料成分2表铁水成分与温度2-1-1转炉冶炼钢种常为普通碳素钢和低合金钢，在此以要求冶炼BD3钢考虑，其成分见表2-1-331.1.4平均比热表1-1-41.1.5冷却剂用废钢作冷却剂，其成份与冶炼钢种成份的中限相同。

(见表1-1-3) 1.1.6反应热效应虽然炉内化学反应，实际上是在炉料温度和炉内上部气相温度之间的任一温度发生的，但反应热效应通常仍采用25℃作为参考温度，值得指出的是，反应热还与组分在铁水中存在形态有关，至今对参与化学反应有关的实际组成物还有不同的看法。

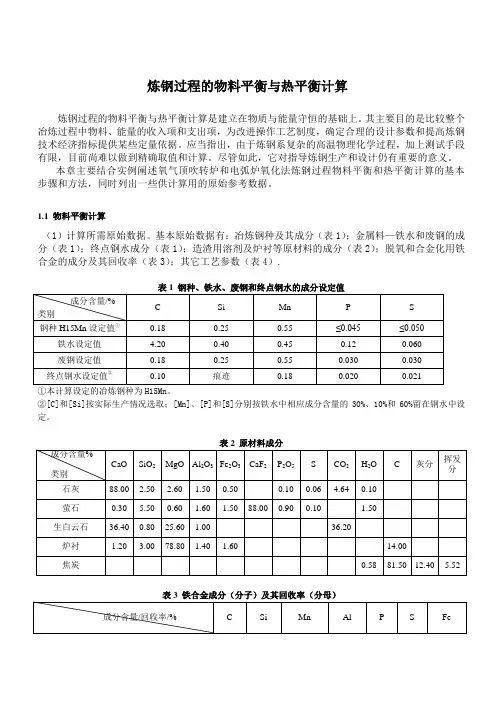

炼钢过程的物料平衡与热平衡计算炼钢过程的物料平衡与热平衡计算是建立在物质与能量守恒的基础上。

其主要目的是比较整个冶炼过程中物料、能量的收入项和支出项，为改进操作工艺制度，确定合理的设计参数和提高炼钢技术经济指标提供某些定量依据。

应当指出，由于炼钢系复杂的高温物理化学过程，加上测试手段有限，目前尚难以做到精确取值和计算。

尽管如此，它对指导炼钢生产和设计仍有重要的意义。

本章主要结合实例阐述氧气顶吹转炉和电弧炉氧化法炼钢过程物料平衡和热平衡计算的基本步骤和方法，同时列出一些供计算用的原始参考数据。

1.1 物料平衡计算（1）计算所需原始数据。

基本原始数据有：冶炼钢种及其成分（表1）；金属料—铁水和废钢的成分（表1）；终点钢水成分（表1）；造渣用溶剂及炉衬等原材料的成分（表2）；脱氧和合金化用铁合金的成分及其回收率（表3）；其它工艺参数（表4）.①本计算设定的冶炼钢种为H15Mn。

②[C]和[Si]按实际生产情况选取；[Mn]、[P]和[S]分别按铁水中相应成分含量的30%、10%和60%留在钢水中设定。

表2 原材料成分①10%C与氧生产CO2表4 其它工艺参数设定值收入项有：铁水、废钢、溶剂(石灰、萤石、轻烧白云石)、氧气、炉衬蚀损、铁合金。

支出项有：钢水、炉渣、烟尘、渣中铁珠、炉气、喷溅。

（3）计算步骤。

以100kg铁水为基础进行计算。

第一步：计算脱氧和合金化前的总渣量及其成分。

总渣量包括铁水中元素氧化、炉衬蚀损和加入溶剂的成渣量。

其各项成渣量分别列于表5、6和7。

总渣量及其成分如表8所示。

第二步：计算氧气消耗量。

氧气实际消耗量系消耗项目与供入项目之差，详见表9。

①由CaO还原出的氧量，消耗的CaO量=0.013×56/32=0.023kg表7 加入溶剂的成渣量石灰加入量计算如下：由表5~7可知，渣中已含(CaO)= -0.455+0.004+0.002+0.910=0.461kg;渣中已含(SiO2)=0.857+0.009+0.028+0.022=0.914kg.因设定的终渣碱度R=3.5；故石灰加入量为:[R∑w(SiO2)－∑w(CaO)]/[w(CaO石灰)－R×w(SiO2石灰)]= 2.738/（88.00%－3.5×2.50%）=3.45kg②为(石灰中CaO含量)—（石灰中S→CaS自耗的CaO量）。

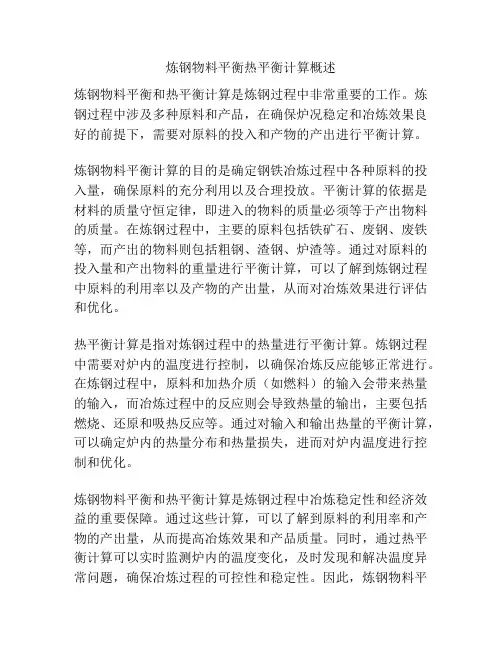

炼钢物料平衡热平衡计算概述炼钢物料平衡和热平衡计算是炼钢过程中非常重要的工作。

炼钢过程中涉及多种原料和产品，在确保炉况稳定和冶炼效果良好的前提下，需要对原料的投入和产物的产出进行平衡计算。

炼钢物料平衡计算的目的是确定钢铁冶炼过程中各种原料的投入量，确保原料的充分利用以及合理投放。

平衡计算的依据是材料的质量守恒定律，即进入的物料的质量必须等于产出物料的质量。

在炼钢过程中，主要的原料包括铁矿石、废钢、废铁等，而产出的物料则包括粗钢、渣钢、炉渣等。

通过对原料的投入量和产出物料的重量进行平衡计算，可以了解到炼钢过程中原料的利用率以及产物的产出量，从而对冶炼效果进行评估和优化。

热平衡计算是指对炼钢过程中的热量进行平衡计算。

炼钢过程中需要对炉内的温度进行控制，以确保冶炼反应能够正常进行。

在炼钢过程中，原料和加热介质（如燃料）的输入会带来热量的输入，而冶炼过程中的反应则会导致热量的输出，主要包括燃烧、还原和吸热反应等。

通过对输入和输出热量的平衡计算，可以确定炉内的热量分布和热量损失，进而对炉内温度进行控制和优化。

炼钢物料平衡和热平衡计算是炼钢过程中冶炼稳定性和经济效益的重要保障。

通过这些计算，可以了解到原料的利用率和产物的产出量，从而提高冶炼效果和产品质量。

同时，通过热平衡计算可以实时监测炉内的温度变化，及时发现和解决温度异常问题，确保冶炼过程的可控性和稳定性。

因此，炼钢物料平衡和热平衡计算是炼钢过程中不可或缺的重要环节。

炼钢物料平衡和热平衡计算在炼钢过程中起着非常重要的作用。

通过这些计算，冶炼厂可以更好地了解和控制物料的投入和产物的产出，实现冶炼过程的稳定运行和优化效果。

首先，炼钢物料平衡计算能够确保原料的充分利用和合理投放。

在炼钢过程中，钢厂会使用不同的原料，如铁矿石、废钢、废铁等。

这些原料的投入量需要经过平衡计算来确定，以确保原料的利用率最大化。

通过平衡计算，可以了解到每种原料的投入量，避免过量或不足的情况发生。

第2章炼钢过程的物料平衡和热平衡计算炼钢是通过将生铁加热到高温，然后进行氧化还原反应来去除杂质的过程。

在炼钢过程中，物料平衡和热平衡是非常重要的计算，以确保过程的稳定性和效率。

首先，让我们来看一下炼钢过程中的物料平衡计算。

物料平衡是指在炼钢过程中输入和输出物料的量之间的平衡。

在炼钢过程中，主要的输入物料是生铁、石灰石、废钢等，而主要的输出物料是炼钢渣、废气和钢水等。

物料平衡计算可以通过考虑每个输入和输出物料的质量来完成。

首先需要确定每个输入物料的质量，并计算出每个输入物料的总量。

然后需要确定每个输出物料的质量，并计算出每个输出物料的总量。

最后，通过比较输入和输出物料的总量，可以确定物料平衡是否达到。

在炼钢过程中，石灰石主要用于吸附硫化物和冶炼渣的形成，废钢用于加碳和提供合金元素。

当炼钢渣形成时，一些杂质也会被吸附在渣中，从而净化钢水。

因此，通过控制输入物料的质量，并进行物料平衡计算，可以确保炼钢过程中的物料平衡。

其次，让我们来看一下炼钢过程中的热平衡计算。

热平衡是指在炼钢过程中输入和输出热量之间的平衡。

在炼钢过程中，主要的输入热量是燃料的燃烧热量，而主要的输出热量是废气和钢水。

热平衡计算可以通过考虑每个输入和输出热量的量来完成。

首先需要确定每个输入热量的量，并计算出每个输入热量的总量。

然后需要确定每个输出热量的量，并计算出每个输出热量的总量。

最后，通过比较输入和输出热量的总量，可以确定热平衡是否达到。

在炼钢过程中，需要控制燃料的燃烧速率和炉内气体的流动速率，以确保输入和输出热量的平衡。

此外，还可以通过热回收和余热利用来提高热平衡效果。

例如，可以使用余热回收装置来回收废气中的热能，并将其用于加热其他冷却介质。

综上所述，物料平衡和热平衡计算是炼钢过程中非常重要的计算。

通过控制输入物料的质量和量，并考虑输入和输出热量的平衡，可以确保炼钢过程的稳定性和效率。

此外，还可以使用其他技术和设备来提高物料平衡和热平衡效果，以进一步提高炼钢过程的效率。

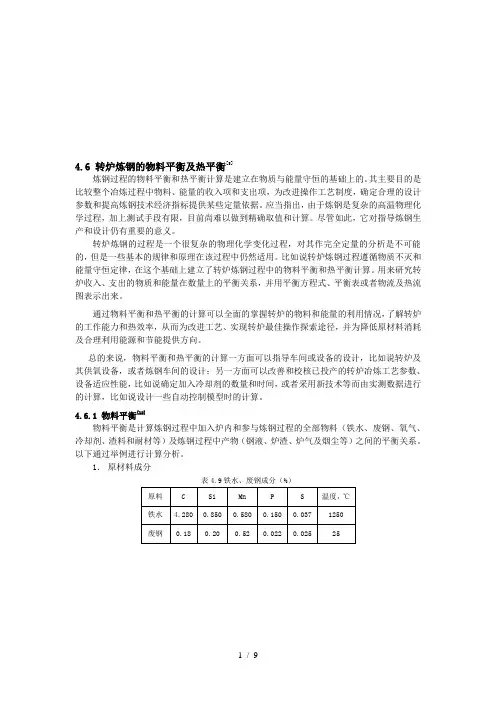

4.6 转炉炼钢的物料平衡及热平衡[5]炼钢过程的物料平衡和热平衡计算是建立在物质与能量守恒的基础上的。

其主要目的是比较整个冶炼过程中物料、能量的收入项和支出项，为改进操作工艺制度，确定合理的设计参数和提高炼钢技术经济指标提供某些定量依据。

应当指出，由于炼钢是复杂的高温物理化学过程，加上测试手段有限，目前尚难以做到精确取值和计算。

尽管如此，它对指导炼钢生产和设计仍有重要的意义。

转炉炼钢的过程是一个很复杂的物理化学变化过程，对其作完全定量的分析是不可能的，但是一些基本的规律和原理在该过程中仍然适用。

比如说转炉炼钢过程遵循物质不灭和能量守恒定律，在这个基础上建立了转炉炼钢过程中的物料平衡和热平衡计算。

用来研究转炉收入、支出的物质和能量在数量上的平衡关系，并用平衡方程式、平衡表或者物流及热流图表示出来。

通过物料平衡和热平衡的计算可以全面的掌握转炉的物料和能量的利用情况，了解转炉的工作能力和热效率，从而为改进工艺、实现转炉最佳操作探索途径，并为降低原材料消耗及合理利用能源和节能提供方向。

总的来说，物料平衡和热平衡的计算一方面可以指导车间或设备的设计，比如说转炉及其供氧设备，或者炼钢车间的设计；另一方面可以改善和校核已投产的转炉冶炼工艺参数、设备适应性能，比如说确定加入冷却剂的数量和时间，或者采用新技术等而由实测数据进行的计算，比如说设计一些自动控制模型时的计算。

4.6.1 物料平衡[12]物料平衡是计算炼钢过程中加入炉内和参与炼钢过程的全部物料（铁水、废钢、氧气、冷却剂、渣料和耐材等）及炼钢过程中产物（钢液、炉渣、炉气及烟尘等）之间的平衡关系。

以下通过举例进行计算分析。

1．原材料成分表4.9铁水、废钢成分（%）表4.10渣料和炉衬材料成分（%）表4.11各项目的热容表4.12反应热效应（25℃）2．其它假设条件（根据各类转炉生产实际过程假设）：（1）炉渣中铁珠量为渣量的8%；（2）喷溅损失为铁水量的1%；（3）熔池中碳的氧化生成90%CO，10%CO2；（4）烟尘量为铁水量的1.6%，其中烟尘中FeO=77%，Fe2O3=20%；（5）炉衬侵蚀量为铁水量的0.5%；（6）炉气温度取1450℃，炉气中自由氧含量为总炉气量的0.5%；（7）氧气成分：98.5%O2，1.5%N2。

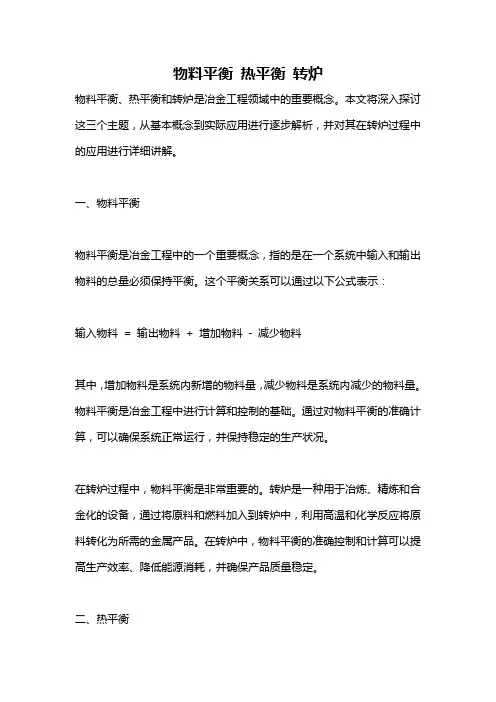

物料平衡热平衡转炉物料平衡、热平衡和转炉是冶金工程领域中的重要概念。

本文将深入探讨这三个主题，从基本概念到实际应用进行逐步解析，并对其在转炉过程中的应用进行详细讲解。

一、物料平衡物料平衡是冶金工程中的一个重要概念，指的是在一个系统中输入和输出物料的总量必须保持平衡。

这个平衡关系可以通过以下公式表示：输入物料= 输出物料+ 增加物料- 减少物料其中，增加物料是系统内新增的物料量，减少物料是系统内减少的物料量。

物料平衡是冶金工程中进行计算和控制的基础。

通过对物料平衡的准确计算，可以确保系统正常运行，并保持稳定的生产状况。

在转炉过程中，物料平衡是非常重要的。

转炉是一种用于冶炼、精炼和合金化的设备，通过将原料和燃料加入到转炉中，利用高温和化学反应将原料转化为所需的金属产品。

在转炉中，物料平衡的准确控制和计算可以提高生产效率、降低能源消耗，并确保产品质量稳定。

二、热平衡热平衡是指系统中输入和输出的热量必须保持平衡。

一个系统中的热平衡可以通过以下公式表示：输入热量= 输出热量+ 产生热量- 消耗热量其中，产生热量是系统内产生的热量，消耗热量是系统内消耗的热量。

热平衡的准确计算和控制是保证系统正常运行和能量效率的关键。

在转炉过程中，热平衡是非常重要的。

在转炉内，燃料燃烧产生的热量被用于原料的冶炼、精炼和合金化。

同时，热量还会通过系统的一些其他途径（如散热、冷却等）被消耗。

通过准确计算和控制热平衡，可以提高能源利用率，降低能源消耗，确保系统高效稳定地运行。

三、转炉转炉是一种非常重要的冶金设备，广泛应用于钢铁和有色金属冶炼工业中。

通过转炉，原料和燃料被加入到设备中，利用高温和化学反应将原料转化为所需的产品。

在转炉过程中，物料平衡和热平衡是两个非常重要的概念。

通过准确计算和控制物料平衡，可以确保输入和输出物料的平衡，保证生产过程的稳定性和产品质量的一致性。

通过准确计算和控制热平衡，可以提高能源利用率，降低能源消耗，保证系统的高效运行。

炼钢过程中的物料平衡与热平衡计算炼钢是一种重要的冶金工艺，通过加热和处理铁矿石和其他原料，从而将其转化为钢铁。

在炼钢过程中，物料平衡和热平衡的计算是保证炼钢过程顺利进行的关键。

1.物料平衡计算物料平衡计算是指在炼钢过程中，对原料和产物之间的质量变化进行控制和监测。

物料平衡计算的基本原理是质量守恒定律，即物质在任何化学反应和过程中，质量不能被创造或破坏。

在炼钢过程中，主要的原料包括铁矿石、废钢和其他合金。

物料平衡计算的目的是确定原料和产物之间的质量变化以及原料的流量。

以基本的炼钢炉为例，物料平衡计算可以分为三个主要步骤：1)原料质量和流量测量：测量并记录原料的质量和流量，包括铁矿石、废钢和其他合金的输入。

2)化学反应和质量变化计算：根据炼钢过程中的化学反应，计算原料和产物之间的质量变化。

这包括原料的表面吸附、化学反应和挥发物的产生。

3)产物质量和流量测量：测量并记录产物的质量和流量，包括钢铁和炉渣的输出。

通过这些步骤，可以得到原料和产物之间的质量平衡关系。

通过不断调整原料的输入和产物的输出，可以确保炼钢过程中的物料平衡。

热平衡计算是指在炼钢过程中，通过计算热量的吸收和释放，以确保炉内的温度可以达到所需的炼钢温度。

在炼钢过程中，有几种主要的热量转移方式，包括辐射、传导、对流和蒸发。

热平衡计算的基本原理是能量守恒定律，即能量不能被创造或破坏。

热平衡计算可以分为以下几个步骤：1)炉内温度测量：通过在炉内安装温度传感器，可以测量和记录炉内的温度分布。

2)热量输入和输出计算：通过测量原料的热量输入和产物的热量输出，可以计算总的热量平衡。

热量输入包括燃料燃烧生成的热量和化学反应产生的热量。

热量输出包括炉渣的热量、废气的热量以及钢铁的热量。

3)热量转移计算：通过计算炉内热量的传导、辐射、对流和蒸发，可以确定炉内的热量分布。

这可以通过数学模型和计算方法进行计算。

通过热平衡计算，可以确定炉内的温度分布，并根据需要进行调整。

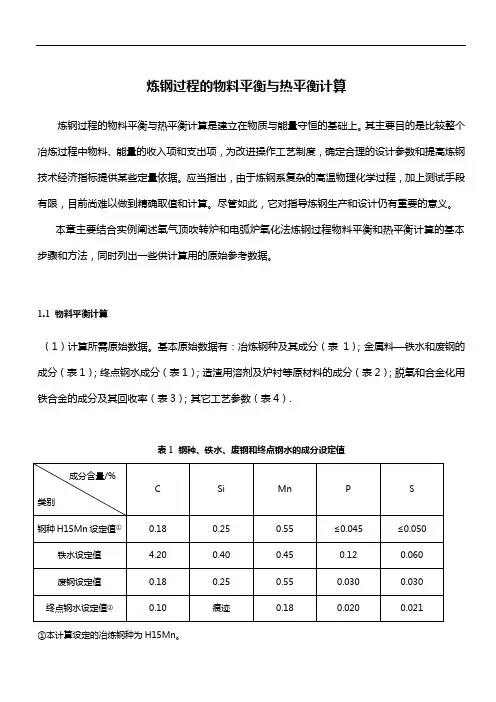

炼钢过程的物料平衡与热平衡计算炼钢过程的物料平衡与热平衡计算是建立在物质与能量守恒的基础上。

其主要目的是比较整个冶炼过程中物料、能量的收入项和支出项，为改进操作工艺制度，确定合理的设计参数和提高炼钢技术经济指标提供某些定量依据。

应当指出，由于炼钢系复杂的高温物理化学过程，加上测试手段有限，目前尚难以做到精确取值和计算。

尽管如此，它对指导炼钢生产和设计仍有重要的意义。

本章主要结合实例阐述氧气顶吹转炉和电弧炉氧化法炼钢过程物料平衡和热平衡计算的基本步骤和方法，同时列出一些供计算用的原始参考数据。

1.1 物料平衡计算（1）计算所需原始数据。

基本原始数据有：冶炼钢种及其成分（表1）；金属料—铁水和废钢的成分（表1）；终点钢水成分（表1）；造渣用溶剂及炉衬等原材料的成分（表2）；脱氧和合金化用铁合金的成分及其回收率（表3）；其它工艺参数（表4）.表1 钢种、铁水、废钢和终点钢水的成分设定值①本计算设定的冶炼钢种为H15Mn。

②[C]和[Si]按实际生产情况选取；[Mn]、[P]和[S]分别按铁水中相应成分含量的30%、10%和60%留在钢水中设定。

表2 原材料成分表3 铁合金成分（分子）及其回收率（分母）①10%C与氧生产CO2表4 其它工艺参数设定值（2）物料平衡基本项目。

收入项有：铁水、废钢、溶剂(石灰、萤石、轻烧白云石)、氧气、炉衬蚀损、铁合金。

支出项有：钢水、炉渣、烟尘、渣中铁珠、炉气、喷溅。

（3）计算步骤。

以100kg铁水为基础进行计算。

第一步：计算脱氧和合金化前的总渣量及其成分。

总渣量包括铁水中元素氧化、炉衬蚀损和加入溶剂的成渣量。

其各项成渣量分别列于表5、6和7。

总渣量及其成分如表8所示。

第二步：计算氧气消耗量。

氧气实际消耗量系消耗项目与供入项目之差，详见表9。

表5 铁水中元素的氧化产物及其成渣量①由CaO还原出的氧量，消耗的CaO量=0.013×56/32=0.023kg表6 炉衬蚀损的成渣量表7 加入溶剂的成渣量石灰加入量计算如下：由表5~7可知，渣中已含(CaO)= -0.455+0.004+0.002+0.910=0.461kg;渣中已含(SiO2)=0.857+0.009+0.028+0.022=0.914kg.因设定的终渣碱度R=3.5；故石灰加入量为:[R∑w(SiO2)－∑w(CaO)]/[w(CaO石灰)－R×w(SiO2石灰)]= 2.738/（88.00%－3.5×2.50%）=3.45kg②为(石灰中CaO含量)—（石灰中S→CaS自耗的CaO量）。

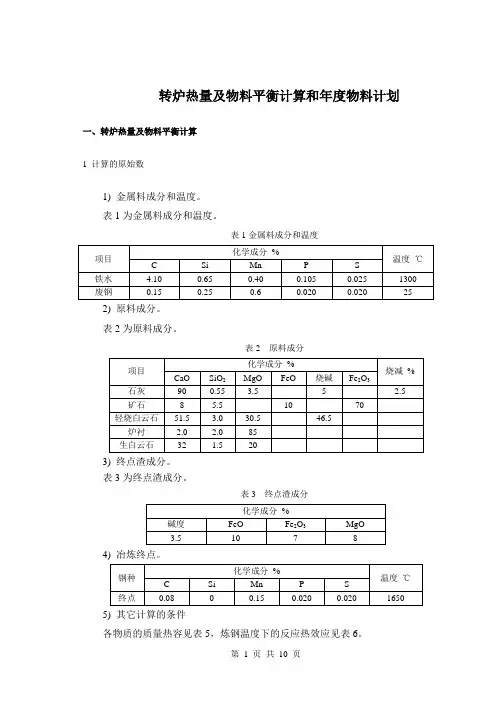

转炉热量及物料平衡计算和年度物料计划一、转炉热量及物料平衡计算1 计算的原始数1) 金属料成分和温度。

表1为金属料成分和温度。

表1金属料成分和温度项目化学成分%温度℃C Si Mn P S铁水 4.10 0.65 0.40 0.105 0.025 1300 废钢0.15 0.25 0.6 0.020 0.020 25 2) 原料成分。

表2为原料成分。

表2 原料成分项目化学成分%烧减% CaO SiO2MgO FeO烧碱Fe2O3石灰90 0.55 3.5 5 2.5 矿石8 5.5 10 70 轻烧白云石51.5 3.0 30.5 46.5炉衬 2.0 2.0 85生白云石32 1.5 203) 终点渣成分。

表3为终点渣成分。

表3 终点渣成分化学成分%碱度FeO Fe2O3 MgO3.5 10 7 84) 冶炼终点。

钢种化学成分%温度℃C Si Mn P S终点0.08 0 0.15 0.020 0.020 1650 5) 其它计算的条件各物质的质量热容见表5，炼钢温度下的反应热效应见表6。

表5 铁、钢、炉渣、炉气和矿石的平均质量热容项目 固态平均质量热容kJ/(kg·℃) 熔化潜热 kJ/kg液态或气态平均质量热容 kJ/(kg·℃)铁水 0.745 218 0.837 钢水 0.669 272 0.837 炉渣 209 1.247 炉气1.141烟尘 209 0.996 矿石1.017209表6 炼钢温度下的反应热效应反应式△H kJ/kg)()(2CO21][气气=+O C11639 )(2)(2CO][气气=+O C34834)()(2MnO21]M [液气=+O n6594 )(2)(2SiO]S [液气=+O i29202 2P P2O5 18980P2O54CaOP2O54880 )(32)(2)(O Fe 232液气液=+O Fe 6460 )()(2)(FeO21液气液=+O Fe4250)(2)()(2SiOO C 2O C 2SiO固固固∙=+a a16206) 转炉冶炼的加料情况见表7。

炼钢物料平衡热平衡计算概述炼钢是一项涉及到复杂物料流动和能量转化的工艺过程。

热平衡计算是炼钢过程中的重要一环，它可用于评估和优化炼钢装置的热能利用效率。

炼钢物料平衡热平衡计算主要包括两个方面：物料平衡计算和热平衡计算。

物料平衡计算是指通过对炼钢装置中各个系统和设备中原料、中间产品和产出物料的流量进行测量和计算，以确定物料流动的平衡状况。

这一步骤通常包括测量和计算进料的质量和流量、测量和计算产出物料的质量和流量以及收集和记录其他与物料平衡相关的数据。

物料平衡计算可帮助工程师了解炼钢过程中原料的利用率和产出物料的损耗情况，从而评估和改进炼钢装置的运行效果。

热平衡计算是指通过对炼钢装置中的热流量进行测量和计算，以确定能量的平衡状况。

在炼钢过程中，燃料燃烧产生的热能被用于加热冷却液、回收热能或用于其他工艺用途。

热平衡计算可以帮助工程师了解炼钢装置中热能的利用率和能量总和的平衡状况，从而优化能源利用，降低能源消耗。

物料平衡和热平衡的计算是相互关联的，彼此影响。

在炼钢过程中，物料的流动和能量的转化是紧密联系的。

例如，在高炉冶炼过程中，铁矿石和焦炭作为原料进入高炉，燃烧产生的热能用于冶炼和预热原料。

热平衡计算可以帮助确定燃烧的热能是否能满足冶炼的要求，物料平衡计算可以帮助确定原料的利用率和产出物料的质量。

总之，炼钢物料平衡热平衡计算是炼钢过程中的关键一环，它可用于评估和优化炼钢装置的热能利用效率。

通过物料平衡计算可以了解原料的利用率和产出物料的损耗情况，通过热平衡计算可以了解炼钢装置中热能的利用率和能量平衡情况。

这两个计算相互关联，彼此影响，共同为炼钢过程的优化提供依据。

炼钢物料平衡热平衡计算是炼钢过程中的重要环节，其目的是评估和优化炼钢装置的热能利用效率。

通过进行物料平衡计算和热平衡计算，可以对炼钢过程中的物料流动和能量转化进行有效控制和管理，从而提高生产效率和降低能耗。

物料平衡计算是通过对炼钢装置中的原料、中间产品和产出物料的流量进行测量和计算，以确定物料流动的平衡状况。

炼钢过程物料平衡和热平衡计算炼钢过程是将生铁或者其他铁合金通过熔炼等一系列工艺操作得到所需成分和性能的钢的过程。

在炼钢过程中，物料平衡和热平衡计算是非常重要的。

物料平衡计算是炼钢过程中的一项重要工作，其目的是通过计算物料的进出量，确定每个工序中原料和产物的平衡情况，以便控制和优化炼钢过程。

炼钢过程中常用的物料平衡计算方法有材料平衡和元素平衡两种。

材料平衡计算主要是根据原料的进出量和成分，以及每个工序中材料的变化情况，来计算各种物料的平衡情况。

以炼钢高炉为例，其主要原料是铁矿石、焦炭和空气，通过冶金反应得到生铁和炉渣。

在材料平衡计算中，需要考虑到进料的质量和数量，以及冶金反应中矿石的还原程度、焦炭的燃烧程度等因素。

通过对每个工序中原料和产物的物料平衡计算，可以确定炉内各种物料的流动情况和变化规律，以便优化炼钢过程，提高钢的质量和产量。

元素平衡计算是针对炼钢过程中的元素进行的平衡计算。

炼钢过程中，除了铁、碳、硅、锰等主要元素外，还有许多杂质元素，如磷、硫、氧等。

元素平衡计算需要考虑每个工序中元素的进出量，以及元素在冶金反应中的分配情况。

通过元素平衡计算，可以确定炼钢过程中每个工序的杂质元素的分布情况，以便进行相应的处理和控制，保证钢的质量符合要求。

热平衡计算是炼钢过程中的另一个重要工作，其目的是通过计算炼钢过程中的热量进出量，了解各个工序的热平衡情况，以便合理利用热能，优化炼钢过程。

炼钢过程中产生的热量主要有焦炭燃烧产生的热量、冶金反应放热产生的热量、热风和燃料的预热热量等。

热平衡计算中需要考虑的因素有炉内热量的进出量、热量的耗散和损失等。

通过热平衡计算，可以确定每个工序中热量的平衡情况，以便根据热量的分布和变化，进行相应的热能利用优化。

在炼钢过程中进行物料平衡和热平衡计算，可以帮助把握炼钢过程中材料和热量的变化规律，从而更好地控制和优化整个过程。

这对于提高炼钢质量、降低成本具有重要意义。

同时，物料平衡和热平衡计算也为炼钢过程的模拟和仿真提供了基础数据，为炼钢工艺的改进和创新提供了理论依据。

4.6 转炉炼钢的物料平衡及热平衡[5]炼钢过程的物料平衡和热平衡计算是建立在物质与能量守恒的基础上的。

其主要目的是比较整个冶炼过程中物料、能量的收入项和支出项，为改进操作工艺制度，确定合理的设计参数和提高炼钢技术经济指标提供某些定量依据。

应当指出，由于炼钢是复杂的高温物理化学过程，加上测试手段有限，目前尚难以做到精确取值和计算。

尽管如此，它对指导炼钢生产和设计仍有重要的意义。

转炉炼钢的过程是一个很复杂的物理化学变化过程，对其作完全定量的分析是不可能的，但是一些基本的规律和原理在该过程中仍然适用。

比如说转炉炼钢过程遵循物质不灭和能量守恒定律，在这个基础上建立了转炉炼钢过程中的物料平衡和热平衡计算。

用来研究转炉收入、支出的物质和能量在数量上的平衡关系，并用平衡方程式、平衡表或者物流及热流图表示出来。

通过物料平衡和热平衡的计算可以全面的掌握转炉的物料和能量的利用情况，了解转炉的工作能力和热效率，从而为改进工艺、实现转炉最佳操作探索途径，并为降低原材料消耗及合理利用能源和节能提供方向。

总的来说，物料平衡和热平衡的计算一方面可以指导车间或设备的设计，比如说转炉及其供氧设备，或者炼钢车间的设计；另一方面可以改善和校核已投产的转炉冶炼工艺参数、设备适应性能，比如说确定加入冷却剂的数量和时间，或者采用新技术等而由实测数据进行的计算，比如说设计一些自动控制模型时的计算。

4.6.1 物料平衡[12]物料平衡是计算炼钢过程中加入炉内和参与炼钢过程的全部物料（铁水、废钢、氧气、冷却剂、渣料和耐材等）及炼钢过程中产物（钢液、炉渣、炉气及烟尘等）之间的平衡关系。

以下通过举例进行计算分析。

1．原材料成分表4.9铁水、废钢成分（%）表4.10渣料和炉衬材料成分（%）表4.11各项目的热容表4.12反应热效应（25℃）2．其它假设条件（根据各类转炉生产实际过程假设）：（1）炉渣中铁珠量为渣量的8%；（2）喷溅损失为铁水量的1%；（3）熔池中碳的氧化生成90%CO，10%CO2；（4）烟尘量为铁水量的1.6%，其中烟尘中FeO=77%，Fe2O3=20%；（5）炉衬侵蚀量为铁水量的0.5%；（6）炉气温度取1450℃，炉气中自由氧含量为总炉气量的0.5%；（7）氧气成分：98.5%O2，1.5%N2。
