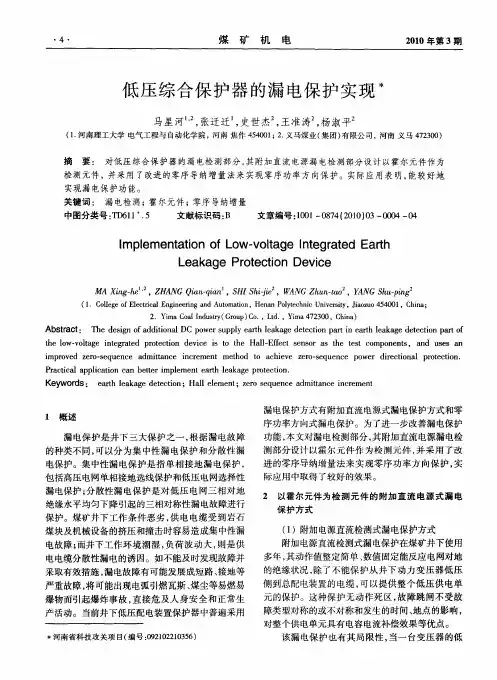

低压综合保护器的漏电保护实现

低压电网的接地方式与漏电保护检测原理一、低压电网的接地方式我们知道，低压电网和用电设备常见的接地方式有TT方式，有TN方式，有IT方式。

1、TT方式，第一个字母T表示低压电力系统的中性点工作接地，第二个字母T表示用电设备外壳接地，系统中除了中性点接地外工作零线不允许再次接地，既我们常见的“保护接地”。

按照规程要求，中性点和设备外壳接地电阻≤4Ω。

2、TN方式，第一个字母T表示低压电力系统的中性点工作接地，第二个字母N表示用电设备外壳接零线，既我们常见的“保护接零”。

3、IT方式，第一个字母I表示低压电力系统的中性点对地绝缘，第二个字母T表示用电设备外壳接地。

此方式适合对于持续不间断供电要求很高的用电场所，比如医疗单位手术过程中和矿山井下排水通风系统等场所，这些用电场所不允许因某一电气设备绝缘故障而自动切断整个系统电源。

在TT方式中，若有人体触及相线或用电设备绝缘不良造成外壳带电，电流会通过人体或用电设备外壳流入大地，然后回到配电变压器的中性点（系统中不存在第二个接地点时），形成闭合回路。

（如下图所示）电流通过人体时会造成伤害，接地系统容易造成漏电和火灾。

在低压配电变压器的低压绕组间发生击穿短路时，由于中性点接地，低压侧对地电压均为相电压。

相对来讲，中性点直接接地运行方式对电气设备及操作比较安全，适用于大容量低压电网。

这种方式便于安装电流型漏电保护器，并能采用总保护、分路保护和终端直接保护，提高低压电网安全管理水平。

二、漏电保护检测原理任何低压线路，对地都存在着漏电电流。

产生漏电电流的主要原因，在于带电体与大地之间的绝缘电阻和分布电容。

在低压电网TT接地方式中，相线对大地的漏电，用零序电流互感器检测是目前普遍使用的方法。

零序电流互感器具有检测灵敏度高，传输特性好等特点。

目前其铁芯一般采用最先进的、矫顽力很小的软磁材料——坡莫合金，如；1J85等型号。

零序电流互感器是决定漏电保护器性能的重要的检测部件。

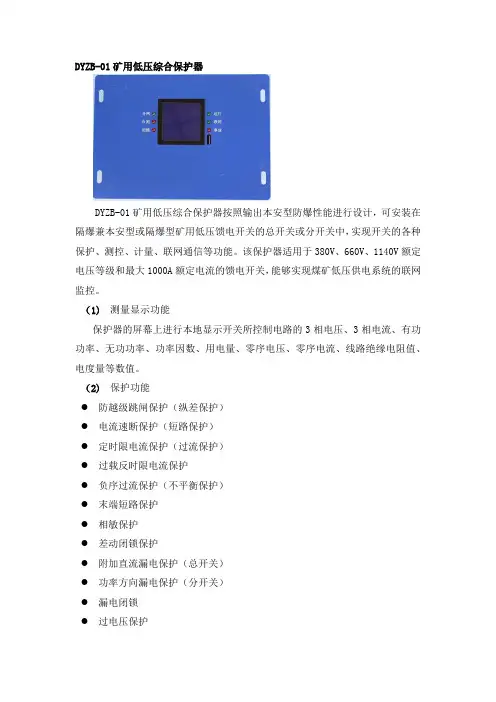

DYZB-01矿用低压综合保护器
DYZB-01矿用低压综合保护器按照输出本安型防爆性能进行设计，可安装在隔爆兼本安型或隔爆型矿用低压馈电开关的总开关或分开关中，实现开关的各种保护、测控、计量、联网通信等功能。

该保护器适用于380V、660V、1140V额定电压等级和最大1000A额定电流的馈电开关，能够实现煤矿低压供电系统的联网监控。

（1) 测量显示功能
保护器的屏幕上进行本地显示开关所控制电路的3相电压、3相电流、有功功率、无功功率、功率因数、用电量、零序电压、零序电流、线路绝缘电阻值、电度量等数值。

（2) 保护功能
●防越级跳闸保护（纵差保护）
●电流速断保护（短路保护）
●定时限电流保护（过流保护）
●过载反时限电流保护
●负序过流保护（不平衡保护）
●末端短路保护
●相敏保护
●差动闭锁保护
●附加直流漏电保护（总开关）
●功率方向漏电保护（分开关）
●漏电闭锁
●过电压保护
●欠压保护
●风电闭锁
●瓦电闭锁
●开关机构异常检测
●总分开关设置、远程漏电试验、远程过流试验、远方分励、闭锁远控、风
电闭锁联动输出。

漏电保护器工作原理引言概述：漏电保护器是一种用于保护人身安全的电器设备，它能够及时检测电路中的漏电情况，并在发生漏电时迅速切断电源，以防止电流通过人体造成电击伤害。

本文将详细介绍漏电保护器的工作原理。

一、漏电保护器的基本原理1.1 漏电保护器的结构组成漏电保护器通常由漏电保护装置、电流互感器、电子控制单元和断路器等组成。

漏电保护装置是核心部件，它能够检测电流的不平衡情况，一旦发生漏电，就会触发断路器切断电源。

1.2 漏电保护器的工作原理漏电保护器通过电流互感器实时监测电路中的电流情况。

当电流通过漏电保护器进入电路时，电流互感器会产生相应的电磁感应，将感应信号传递给电子控制单元。

电子控制单元会对感应信号进行处理，一旦检测到电流不平衡，即漏电现象发生，就会发出触发信号，使断路器迅速切断电源，以保护人身安全。

1.3 漏电保护器的灵敏度和动作时间漏电保护器的灵敏度是指它能够检测到的最小漏电电流。

一般来说，漏电保护器的灵敏度在几毫安到几十毫安之间。

而漏电保护器的动作时间是指它从检测到漏电到切断电源的时间，一般在几十毫秒到几百毫秒之间。

二、漏电保护器的工作过程2.1 漏电保护器的检测原理漏电保护器通过检测电路中的电流是否平衡来判断是否发生漏电。

当电路中的电流通过人体或其他漏电路径流失时，电路中的总电流会发生不平衡，漏电保护器能够通过电流互感器感应到这种不平衡，并触发断路器切断电源。

2.2 漏电保护器的动作方式漏电保护器有两种动作方式，一种是电磁式漏电保护器，另一种是电子式漏电保护器。

电磁式漏电保护器通过电磁铁的吸合来实现切断电源，而电子式漏电保护器则通过电子元件的控制来实现切断电源。

2.3 漏电保护器的重要性漏电保护器在电路中起到了至关重要的作用，它能够及时切断电源，避免漏电造成的人身伤害。

特别是在潮湿环境或使用电器设备较多的场所，漏电保护器更是必不可少的安全设备。

三、漏电保护器的分类3.1 按动作方式分类漏电保护器可以根据动作方式分为两种类型，一种是瞬时动作型漏电保护器，另一种是延时动作型漏电保护器。

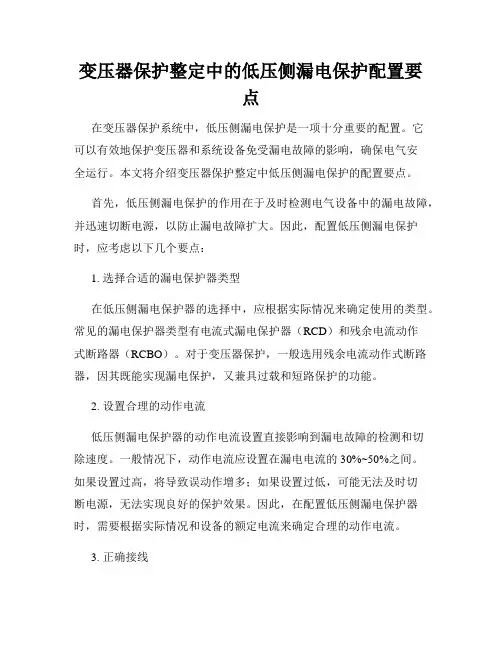

变压器保护整定中的低压侧漏电保护配置要点在变压器保护系统中，低压侧漏电保护是一项十分重要的配置。

它可以有效地保护变压器和系统设备免受漏电故障的影响，确保电气安全运行。

本文将介绍变压器保护整定中低压侧漏电保护的配置要点。

首先，低压侧漏电保护的作用在于及时检测电气设备中的漏电故障，并迅速切断电源，以防止漏电故障扩大。

因此，配置低压侧漏电保护时，应考虑以下几个要点：1. 选择合适的漏电保护器类型在低压侧漏电保护器的选择中，应根据实际情况来确定使用的类型。

常见的漏电保护器类型有电流式漏电保护器（RCD）和残余电流动作式断路器（RCBO）。

对于变压器保护，一般选用残余电流动作式断路器，因其既能实现漏电保护，又兼具过载和短路保护的功能。

2. 设置合理的动作电流低压侧漏电保护器的动作电流设置直接影响到漏电故障的检测和切除速度。

一般情况下，动作电流应设置在漏电电流的30%~50%之间。

如果设置过高，将导致误动作增多；如果设置过低，可能无法及时切断电源，无法实现良好的保护效果。

因此，在配置低压侧漏电保护器时，需要根据实际情况和设备的额定电流来确定合理的动作电流。

3. 正确接线低压侧漏电保护器的接线也是配置要点之一。

在接线时，应确保保护器与主开关和负荷之间的连接正确可靠。

保护器的线路连接应牢固，接触良好，不得出现接触不良、松动或烧损等现象。

此外，还需要注意漏电保护器的接线顺序，避免接错导致保护功能无法发挥。

4. 定期检测和维护配置低压侧漏电保护器后，定期检测和维护也是非常重要的。

应定期进行功能测试，确保保护器能够正常工作。

同时，还应定期清洁保护器的接线端子，排除电气设备中的灰尘和杂质，保证接触良好。

总之，低压侧漏电保护在变压器保护系统中起着至关重要的作用。

在配置过程中，我们需要选择合适的漏电保护器类型、设置合理的动作电流，并确保正确可靠的接线。

此外，定期检测和维护也是必不可少的。

只有在满足这些配置要点的前提下，才能确保低压侧漏电保护的有效工作，保证变压器和系统设备的安全运行。

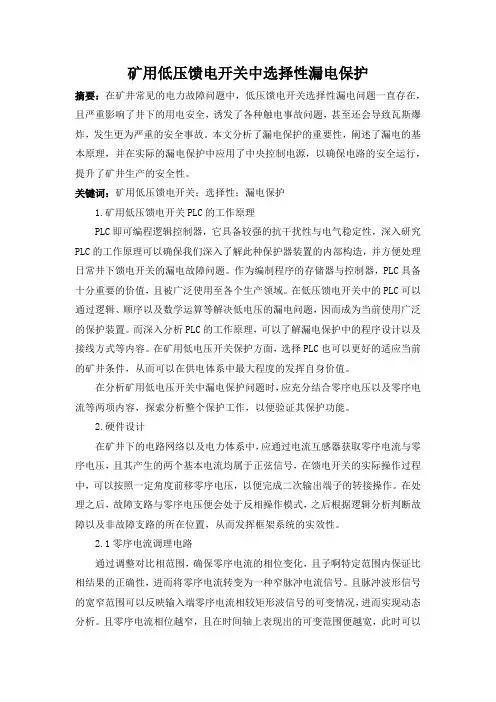

矿用低压馈电开关中选择性漏电保护摘要：在矿井常见的电力故障问题中，低压馈电开关选择性漏电问题一直存在，且严重影响了井下的用电安全，诱发了各种触电事故问题，甚至还会导致瓦斯爆炸，发生更为严重的安全事故。

本文分析了漏电保护的重要性，阐述了漏电的基本原理，并在实际的漏电保护中应用了中央控制电源，以确保电路的安全运行，提升了矿井生产的安全性。

关键词：矿用低压馈电开关；选择性；漏电保护1.矿用低压馈电开关PLC的工作原理PLC即可编程逻辑控制器，它具备较强的抗干扰性与电气稳定性，深入研究PLC的工作原理可以确保我们深入了解此种保护器装置的内部构造，并方便处理日常井下馈电开关的漏电故障问题。

作为编制程序的存储器与控制器，PLC具备十分重要的价值，且被广泛使用至各个生产领域。

在低压馈电开关中的PLC可以通过逻辑、顺序以及数学运算等解决低电压的漏电问题，因而成为当前使用广泛的保护装置。

而深入分析PLC的工作原理，可以了解漏电保护中的程序设计以及接线方式等内容。

在矿用低电压开关保护方面，选择PLC也可以更好的适应当前的矿井条件，从而可以在供电体系中最大程度的发挥自身价值。

在分析矿用低电压开关中漏电保护问题时，应充分结合零序电压以及零序电流等两项内容，探索分析整个保护工作，以便验证其保护功能。

2.硬件设计在矿井下的电路网络以及电力体系中，应通过电流互感器获取零序电流与零序电压，且其产生的两个基本电流均属于正弦信号，在馈电开关的实际操作过程中，可以按照一定角度前移零序电压，以便完成二次输出端子的转接操作。

在处理之后，故障支路与零序电压便会处于反相操作模式，之后根据逻辑分析判断故障以及非故障支路的所在位置，从而发挥框架系统的实效性。

2.1零序电流调理电路通过调整对比相范围，确保零序电流的相位变化，且子啊特定范围内保证比相结果的正确性，进而将零序电流转变为一种窄脉冲电流信号。

且脉冲波形信号的宽窄范围可以反映输入端零序电流相较矩形波信号的可变情况，进而实现动态分析。

井下低压供电系统常见故障分析及其保护原理摘要：本文对煤矿井下低压电网中常见的的短路、漏电、过载、过电压、欠电压、断相等故障进行了深入的分析，讨论了相应的故障处理原理，针对各种保护确定一套可行的方案。

关键词：故障短路漏电保护一、井下低压供电系统特点我国矿井通常采用变电站加放射式供电的形式，以动力变压器为中心，引出主电缆，各个用电设备分别挂接在母线上，各个供电回路彼此独立，互不干扰。

供电系统结构主要分为五个部分：高压配电装置、降压变压器、总馈电开关、分支馈电开关和磁力启动器。

磁力启动器的末端接负载。

如图1所示。

图1 井下低压供电系统结构井下低压供电系统的特点：（1）我国矿井低压电网采用的电压等级目前，我国矿井供电结构主要采用6kV或10kV，通过双回路下井，在井下变电站通过井下降压变压器，将高压降为3.3kV、1140V、660V和380V等不同电压等级，目前我国井下普遍采用的是660V和1140V的低压电网，再通过不同型号的矿用电缆送到移动变电站、负荷控制中心，馈电开关或者磁力启动器等电气设备，形成了煤矿井下的配电网络，向采煤机、皮带运输机、破碎机、井下通风机等电器设备供电。

（2）井下电网的中性点接地方式井下低压电网的中性点接地方式可以分为大电流接地系统和小电流接地系统（NUGS）。

大电流接地系统包括中性点直接接地系统和中性点经低阻接地系统。

小电流接地系统包括中性点不接地系统（NUS）、中性点经消弧线圈接地系统（NES）和中性点经高阻接地系统（NRS）。

各种中性点接地方式的特点如下表2-1所示。

由于受历史条件和环境的影响，目前不同的国家采用的中性点处理方式也不同，像英国、加拿大国家大都采用的是中性点经小电阻接地和直接接地方式，日本、俄罗斯、德国等国家大多采用中性点不接地或经消弧线圈接地方式。

在我国井下电网中，普遍采用中性点不接地的方式，当井下电网发生单相接地故障时，由于大地与中性点之间绝缘，故障时的接地电流比较小，而三相电网线电压之间保持平衡，从而使生产设备在短时间内可以继续工作。

辛置煤矿电气设备漏电实验的管理规定`机电科2020年2月关于进一步规范电气设备漏电实验的管理规定各单位：为加强我矿供用电安全管理，保证矿井供电系统安全、可靠、经济、合理的运行，结合我矿实际情况，特制定本规范。

井上下低压供电应装设漏电保护装置，并由机电科负责监督、检查及考核。

一、检查和实验的要求1、低压馈电开关、照明综保必须设有漏电保护功能，由专职人员进行每日下午17:00-19:00对设备进行一次的漏电跳闸试验，实验完毕后将试验情况认真填写漏电试验记录，并将试验情况汇报至调度室机运台。

2、责任单位的起动器开关漏电闭锁保护试验由责任队组机电维护工工负责，保证每15天进行一轮巡查试验。

3、当月漏电实验记录台账由区队机电技术员负责于下月一号交机电科供电组处存档。

4、井下各条供电线路每月月底进行一次远方漏电试验，实验完毕后将试验情况认真填写在远方漏电实验回馈单上，出井后交机电科供电供电组处。

做远方漏电试验要有远方漏电试验安全措施。

二、责任范围划分1、机电科作为机电管理部门，负责全矿电气设备漏电检查和试验的服务、监督、指导、管理等工作，并对各区队漏电检查和试验工作执行状况进行监督管理。

2、井下维运队负责井下各变电所内馈电开关的漏电检查和试验工作。

3、各采掘、井下其他辅助区队负责对本区队管辖区域范围内的在用电气设备进行漏电检查和试验，同时配合机电维运队对本队供用电线路馈电开关进行漏电试验。

三、注意事项1、各区队必须明确相关责任人及试验人员，试验人员必须是经培训合格取得井下电钳工操作资格证的人员。

变电所内设备试验必须由取得井下电气作业资格的人员进行。

2、涉及局部通风机供电电源的试验设备进行试验时，试验人员在试验后必须先恢复线路供电后，方可进行其他线路开关的试验。

3、工作面动力总开或排水总开实验前必须提前将工作面水泵倒接至不进行实验的回路，以保证工作面排水安全可靠。

四、考核处罚1、每天漏电实验后未将试验结果汇报调度室机运台的一次处罚机电副队长100元。

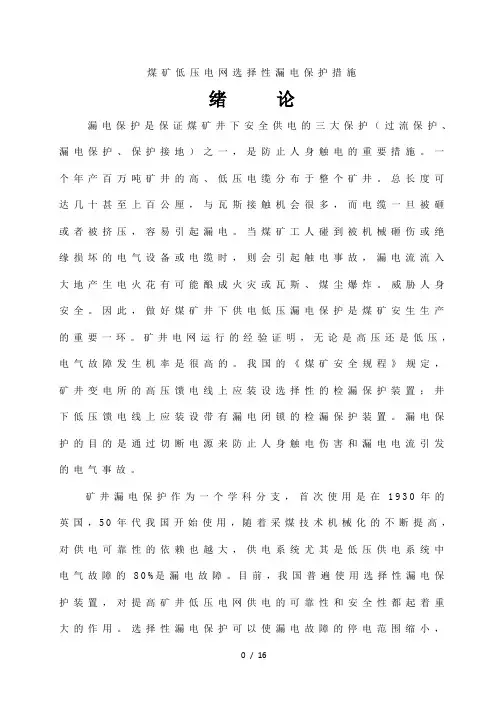

煤矿低压电网选择性漏电保护措施绪论漏电保护是保证煤矿井下安全供电的三大保护（过流保护、漏电保护、保护接地）之一，是防止人身触电的重要措施。

一个年产百万吨矿井的高、低压电缆分布于整个矿井。

总长度可达几十甚至上百公厘，与瓦斯接触机会很多，而电缆一旦被砸或者被挤压，容易引起漏电。

当煤矿工人碰到被机械砸伤或绝缘损坏的电气设备或电缆时，则会引起触电事故，漏电流流入大地产生电火花有可能酿成火灾或瓦斯、煤尘爆炸。

威胁人身安全。

因此，做好煤矿井下供电低压漏电保护是煤矿安生生产的重要一环。

矿井电网运行的经验证明，无论是高压还是低压，电气故障发生机率是很高的。

我国的《煤矿安全规程》规定，矿井变电所的高压馈电线上应装设选择性的检漏保护装置；井下低压馈电线上应装设带有漏电闭锁的检漏保护装置。

漏电保护的目的是通过切断电源来防止人身触电伤害和漏电电流引发的电气事故。

矿井漏电保护作为一个学科分支，首次使用是在1930年的英国，50年代我国开始使用，随着采煤技术机械化的不断提高，对供电可靠性的依赖也越大，供电系统尤其是低压供电系统中电气故障的80%是漏电故障。

目前，我国普遍使用选择性漏电保护装置，对提高矿井低压电网供电的可靠性和安全性都起着重大的作用。

选择性漏电保护可以使漏电故障的停电范围缩小，便于寻找和消除故障点，提高供电的可靠性，对安全生产有利。

总之漏电保护是煤矿井下供电系统的重要保护之一。

第一章漏电的危险性及预防漏电是指当中性点不接地系统中的一相、两相或三相对地总绝缘电阻下降到危险值以下时，若发生一相接地故障，漏电电流将很大，会造成人身触电伤亡，引煤瓦斯或煤尘，引起火灾等重大事故。

第一节人身触电及预防当人身接触到带电导体或接触到因绝缘损坏而带电的电气设备的金属外壳时，便可能造成触电事故。

煤矿井下的巷道多小，接触电气设备的机会较多，触电后摆脱也相对困难得多，因此，造成触电伤害的可能性也较大。

一、造成人身触电的危害的因素触电对人体组织的破坏过程很复杂，造成触电危害的因素也很多，最主要的有：一是通过人体的触电电流的大小，二是作用时间的长短。

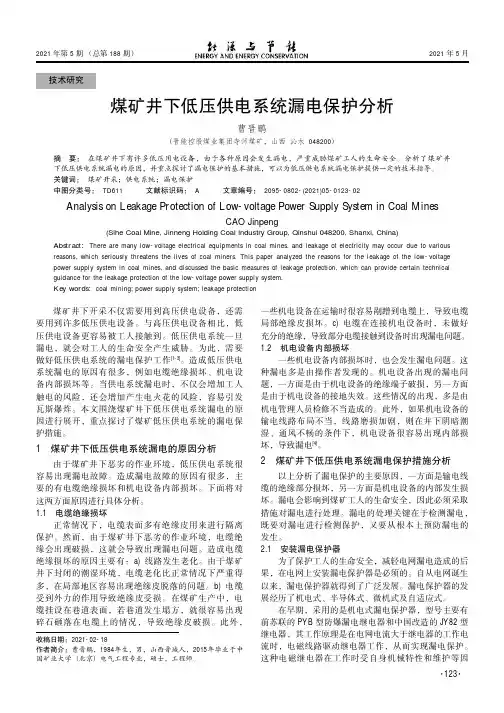

2021年第5期2021年5月煤矿井下开采不仅需要用到高压供电设备，还需要用到许多低压供电设备。

与高压供电设备相比，低压供电设备更容易被工人接触到。

低压供电系统一旦漏电，就会对工人的生命安全产生威胁。

为此，需要做好低压供电系统的漏电保护工作[1-3]。

造成低压供电系统漏电的原因有很多，例如电缆绝缘损坏、机电设备内部损坏等。

当供电系统漏电时，不仅会增加工人触电的风险，还会增加产生电火花的风险，容易引发瓦斯爆炸。

本文围绕煤矿井下低压供电系统漏电的原因进行展开，重点探讨了煤矿低压供电系统的漏电保护措施。

1煤矿井下低压供电系统漏电的原因分析由于煤矿井下恶劣的作业环境，低压供电系统很容易出现漏电故障。

造成漏电故障的原因有很多，主要的有电缆绝缘损坏和机电设备内部损坏。

下面将对这两方面原因进行具体分析。

1.1电缆绝缘损坏正常情况下，电缆表面多有绝缘皮用来进行隔离保护。

然而，由于煤矿井下恶劣的作业环境，电缆绝缘会出现破损，这就会导致出现漏电问题。

造成电缆绝缘损坏的原因主要有：a)线路发生老化。

由于煤矿井下封闭的潮湿环境，电缆老化比正常情况下严重得多，在局部地区容易出现绝缘皮脱落的问题。

b)电缆受到外力的作用导致绝缘皮受损。

在煤矿生产中，电缆挂设在巷道表面，若巷道发生塌方，就很容易出现碎石砸落在电缆上的情况，导致绝缘皮破损。

此外，一些机电设备在运输时很容易剐蹭到电缆上，导致电缆局部绝缘皮损坏。

c)电缆在连接机电设备时，未做好充分的绝缘，导致部分电缆接触到设备时出现漏电问题。

1.2机电设备内部损坏一些机电设备内部损坏时，也会发生漏电问题。

这种漏电多是由操作者发现的。

机电设备出现的漏电问题，一方面是由于机电设备的绝缘端子破损，另一方面是由于机电设备的接地失效。

这些情况的出现，多是由机电管理人员检修不当造成的。

此外，如果机电设备的输电线路布局不当，线路磨损加剧，则在井下阴暗潮湿、通风不畅的条件下，机电设备很容易出现内部损坏，导致漏电[4]。

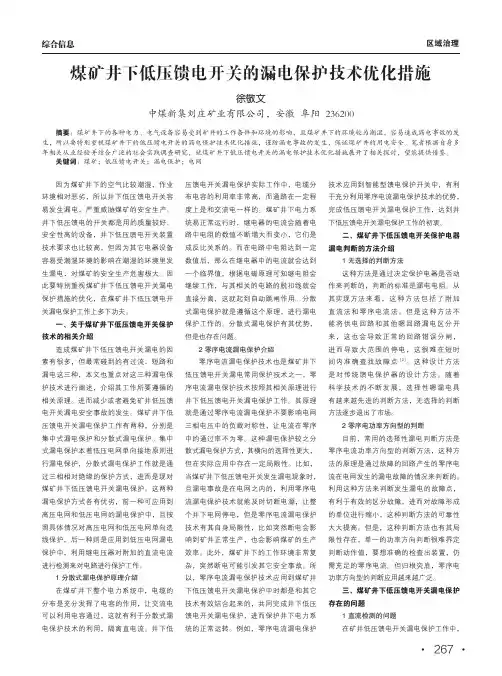

综合信息区域治理因为煤矿井下的空气比较潮湿，作业环境相对恶劣，所以井下低压馈电开关容易发生漏电，严重威胁煤矿的安全生产。

井下低压馈电的开关都是用的质量较好、安全性高的设备，井下低压馈电开关装置技术要求也比较高，但因为其它电器设备容易受潮湿环境的影响在潮湿的环境里发生漏电，对煤矿的安全生产危害极大。

因此要特别重视煤矿井下低压馈电开关漏电保护措施的优化，在煤矿井下低压馈电开关漏电保护工作上多下功夫。

一、关于煤矿井下低压馈电开关保护技术的相关介绍造成煤矿井下低压馈电开关漏电的因素有很多，但最常碰到的有过流、短路和漏电这三种，本文也重点对这三种漏电保护技术进行阐述，介绍其工作所要遵循的相关原理。

进而减少或者避免矿井低压馈电开关漏电安全事故的发生。

煤矿井下低压馈电开关漏电保护工作有两种，分别是集中式漏电保护和分散式漏电保护。

集中式漏电保护本着低压电网单向接地原则进行漏电保护，分散式漏电保护工作就是通过三相相对绝缘的保护方式，进而是现对煤矿井下低压馈电开关漏电保护。

这两种漏电保护方式各有优劣，前一种可应用到高压电网和低压电网的漏电保护中，且按照具体情况对高压电网和低压电网单向选线保护，后一种则是应用到低压电网漏电保护中，利用继电压器对附加的直流电流进行检测来对电路进行保护工作。

1 分散式漏电保护原理介绍在煤矿井下整个电力系统中，电缆的分布是充分发挥了电容的作用，让交流电可以利用电容通过，这就有利于分散式漏电保护技术的利用，隔离直电流。

井下低压馈电开关漏电保护实际工作中，电缆分布电容的利用率非常高，而通路在一定程度上是和交流电一样的。

煤矿井下电力系统易正常运行时，继电器的电流会随着电路中电阻的数值不断增大而变小，它们是成反比关系的。

而在电路中电阻达到一定数值后，那么在继电器中的电流就会达到一个临界值，根据电磁原理可知继电阻会继续工作，与其相关的电路的脱扣线就会直接分离，这就起到自动跳闸作用。

分散式漏电保护就是遵循这个原理，进行漏电保护工作的。

论文题目：漏电保护装置的设计与实现（软件)摘要随着我国经济建设规模的不断扩大。

用电量迅速增长,安全用电这一问题显得尤为重要.低压电网的漏电保护已经引起我国各用电部门及劳动保护部门的高度重视，建立科学的完善的漏电保护体系已迫在眉睫。

漏电保护器主要用来防止漏电造成的经济损失及人生触电造成的伤亡，对解决漏电问题有重要意义.本课题在分析低压电网漏电保护系统的基础上，提出了以单片机为核心，基于零序电流法和最低幅值选相法的漏电保护方案。

以单片机为核心进行软硬件设计，实现漏电的检测、快速处理和显示,设计出了可靠价廉的漏电保护器。

该装置完善了传统的漏电保护器，能快速判断出电网是否发生漏电及具体是哪一相漏电，并发出用于切除故障的信号.关键词：漏电保护器，单片机，零序电流ABSTRACTAccompanywiththeeconomy’sincrease，theuseofelectricityisgrowingquickly,andthesafetyisbecomingmoreandmoreim portant.Theresidualcurrentprotectofthelow-pressureelectricitynethasbeen highlyregardedbytheelectricdepartment，ascientificandfull—classedresidualprotectsystemishighlyrecommended。

Theuseofresidualcurrentoperatedprotectivedevicecanavoidtheeconomylossof thefireandpeople’sdeathduetotheelectricshock，soitisextensiveused。

Basedontheactualleakage-protectionsystemforundergroundlowvoltagedis tributionnetworks，thispaperadvanceanewschemewhichbasedzero-sequencecurrentandthetheoryofl owestamplitude，andthesingle—chipmicrocontrollerMCS—51isthecore.Thedesignofsoftwareandhardware，real—timedischarginganddisplayingbyapplyingsingle-chipmicrocontrollertechnol ogy. Andinfinal，intelligentresidualcurrentoperateddevicewithhighreliabilibyiscompleted。

煤矿井下低压供电系统漏电故障分析与解决方案作者：马淑波来源：《中国化工贸易·中旬刊》2019年第04期摘要：对于煤矿井下供电系统而言，漏电保护是一项非常关键的内容，它会对煤矿的安全生产造成直接的影响，如果煤矿井下低压供电系统出现漏电故障，非常容易引发严重的安全事故，对相关工作人员的人身安全产生威胁，因此，本文对其中的漏电故障问题进行讨论，并对解决低压供电系统漏电故障问题的具体措施展开论述。

关键词：煤矿井下;低压供电系统;漏电故障分析;解决方案由于煤矿井下作业环境较为恶劣，矿井当中会有很多易燃易爆气体存在，因此，对矿井的安全生产工作进行强化具有非常重要的意义，而漏电保护是实现矿井安全生产的重要条件之一，对其进行有效的落实，能够使矿井安全得到很好的保证。

但在日常工作当中，很多井下设备或线路在出现故障问题时，都可能会造成矿井供电事故，特别是在碰撞或挤压的情况下，运行期间的电缆和电气设备容易产生漏电故障，而一旦漏电，就可能会有火花形成，这些火花在遇到瓦斯、甲烷等气体时，就会产生爆炸事故，在威胁工作人员安全的同时，影响煤矿井下的正常生产，因此，必须要对解决低压系统漏电问题的措施进行深入的研究。

1 低压供电系统漏电动作原理及相关保护方式1.1 漏电动作的主要原理当前阶段，低压供电系统当中的KBZ馈电开关漏电保护装置都是以基尔霍夫电流定律为基础设计的，而低压馈电总开关主要应用附加直流电源检测式漏电保护，具体是从智能综合保护端对一直流电压U进行输出，且正极连接大地，负极会从三项电抗器SK以及零序电抗器EK经过，从而汇入三相电网当中，在此过程中，直流电流能够利用电网当中的对地绝缘电阻R构成一通路。

利用系统智能综合保护作用能够实现线路绝缘情况的实时监测，如果线路绝缘值低于规定值，说明线路出现漏电故障，会對跳闸动作加以执行，在比馈电总开关规定值低的情况下，还可以进行绝缘低闭锁动作的执行，能够对矿井工作人员以及相关供电设备的安全加以保证。

谈低压配电系统的漏电保护随着人民的生活水平的不断地提高，如电冰箱、洗衣机、电视机、空调、电饭煲、微波炉等各种各样的电气设备越来越多地进入千家万户，被众多居民普遍使用。

这些家用电器的应用，对于保护人身与设备的安全意识，引起了国内外人士的广泛关注。

本文主要阐述了有关低压配电系统的漏电保护。

标签：低压配电系统;漏电保护一、前言在电气设备安装过程中，注意做好接地保护、接零保护以及三级漏电保护工作，其中接地保护就是将电气设备的金属外壳和接地体相连接，将电气设备中的电流引入到地面，减少操作人员的触电危险;接零保护则是将电气设备的金属外壳与供电变压器中性线相连接，避免由于电气设备的绝缘破坏而影响人身安全。

二、漏电保护原理概述1.漏电电流动作保护器，即漏电保护器的应用，一旦出现触电事故，立即自动切断电源，减少人身触电的可能性。

漏电保护器主要由主开关、脱扣机构、漏电脱扣器、实验按钮以及零序电流互感器五部分构成。

被保护的电气设备，接地电流在漏电保护器的脱扣器中发生作用，如果超过了设定值，则开关自动跳闸、切断电源，确保工作人员安全。

在电气设备正常运行情况下，各相电流的流量之和为零;而在零序电流互感器中的双侧，如果没有信号输出，或者由于设备的绝缘已经损坏、人身触及带电体等情况，那么主回路中各相电流的流量之和则不为零。

这种情况下，零序电流互感器中的故障电流，就会产生磁通现象，在二次侧感应电源的作用下，脱扣线圈励磁，则主开关跳闸，供电的回路被切断。

建筑电气中经常应用的漏电保护器，可以分为电流动作漏电保护器与电源动作漏电保护器两种类型;漏电保护器可以应用在低压配电系统中，发挥防电击、防漏电的作用，避免发生电气火灾事故。

因此，在建筑的低压电系统中安装漏电保护器，可有效避免火灾事故的发生，同时保护人身安全与设备完整。

直接接触的保护方式主要为：通过外护物或者遮拦的方式保护、重点保护带电部分、放置在伸臂以外的保护等;间接接触的保护方式主要为：利用二级绝缘实行保护、自动切断供电设备;电气隔离;超低压安全保护等。

高压低压配电柜的漏电保护装置与应用电力是现代工业和生活的重要基础，而配电柜作为电能的分配与控制中心，起到了至关重要的作用。

然而，由于电力设备的特殊性，电流泄漏和漏电事故时有发生。

为了确保电气安全，必须采取漏电保护措施。

本文将详细介绍高压低压配电柜的漏电保护装置与应用。

一、漏电保护装置的原理与分类1. 漏电保护装置的原理漏电保护装置主要是利用了电流保持器的原理，通过监测电路中的电流差异，当泄漏电流超过设定值时，即可自动切断电源，以避免漏电事故的发生。

漏电保护装置的核心部件是漏电断路器，其工作原理是通过单相变压器和电流相量差变压器，能够将泄漏电流变换为对应的电压信号，从而实现对电路的保护。

2. 漏电保护装置的分类根据保护的对象不同，漏电保护装置可以分为高压、低压和终端型漏电保护装置。

高压漏电保护装置用于高压配电系统，主要保护主变压器、配电变压器和柜子之间的电缆线路。

低压漏电保护装置用于低压配电系统，保护低压配电柜中的线路和负载设备。

终端型漏电保护装置则直接保护终端用电设备，如家庭中的插座和照明设备。

二、高压低压配电柜的漏电保护装置1. 高压配电柜的漏电保护装置高压配电柜是电力系统中的重要组成部分，它负责将电能从发电厂送往变压器，再由变压器分配给各个终端用户。

由于高压系统输送的电能较大，一旦发生漏电事故将会带来严重后果。

因此，在高压配电柜中设置漏电保护装置非常重要。

高压配电柜的漏电保护装置通常采用电压互感器和漏电保护器相结合的方式。

电压互感器能够将高压线路上的电流变换为低压信号，然后再由漏电保护器进行检测和保护。

当监测到高压线路中的泄漏电流超过设定值时，漏电保护器会及时切断电源，保护线路和设备的安全。

2. 低压配电柜的漏电保护装置低压配电柜是将电能从变压器送往终端用户的重要环节，其安全性也同样需要重视。

低压配电柜的漏电保护装置主要采用了漏电断路器。

漏电断路器通过检测电路中的泄漏电流，并及时切断电源，避免漏电事故的发生。

高压低压配电柜中的漏电保护器有什么作用高压低压配电柜中的漏电保护器的作用在现代社会中，电力已经成为了我们生活的基本需求。

然而，电力的使用也带来了安全隐患，其中一个重要的问题就是电流漏电。

为了保障电力系统的正常运行，并最大限度地保护人员和设备的安全，高压低压配电柜中使用漏电保护器是非常必要的。

本文将探讨高压低压配电柜中漏电保护器的作用。

1. 理解漏电保护器的基本原理在深入探讨漏电保护器的作用之前，我们需要了解漏电保护器的基本原理。

漏电保护器是一种在电路中监测电流差异的装置，它可以实时检测电流是否存在漏电现象。

当电路中的电流有较大的失衡时，漏电保护器会迅速中断电路，以保护人员和设备免受漏电带来的危害。

2. 保护人员安全高压低压配电柜中的漏电保护器主要起到保护人员安全的作用。

漏电现象通常是由于电线破损、设备故障或绝缘材料老化等原因引起的。

如果没有漏电保护器，漏电现象可能会导致触电的风险。

而漏电保护器可以及时监测电流的偏差，一旦检测到漏电，会迅速切断电路，避免触电事故的发生，保护人员的生命安全。

3. 保护设备安全漏电保护器不仅可以保证人员的安全，同时也对配电系统中的设备起到保护作用。

在电路中，如果漏电现象发生，电流会通过人体或设备的接地导致电压升高。

这种情况下，设备可能会受到损坏甚至发生火灾。

而漏电保护器可以检测到这样的电流异常，并迅速切断电路，有效地防止设备损坏和火灾的发生。

4. 防止电流过载除了防止漏电现象带来的危害之外，漏电保护器还可以起到防止电流过载的作用。

在配电系统中，电流过载也是一个常见的问题，一旦发生电流过载，会对设备的正常运行产生不良影响甚至损坏设备。

漏电保护器可以监测电流的大小，一旦超过了额定电流，就会切断电路，防止电流过载的情况发生。

总结：综上所述，高压低压配电柜中的漏电保护器具有非常重要的作用。

它不仅能够保护人员和设备的安全，还可以防止电流过载的发生。

在电力系统中，漏电保护器是必不可少的一部分，它起到了安全防护的关键作用。

低压配电系统漏电的成因及其预防摘要：近年来，伴随着电力行业的飞速发展，低压配电系统在满足国际民生的各个方面扮演着越来越重要的角色，它的稳定性作用日益凸显。

然而，在生产生活中低压配电系统依然存在漏电的问题，对生产以及人身安全造成严重威胁。

本文对低压配电系统的常见的漏电故障进行了分析，找出故障原因，从而更有针对性地进行防范，以确保供电的顺利进行。

关键词：低压配电系统；漏电成因；预防措施在低压配电系统中，一般均采用接地和接零保护，即TT和TN接地系统。

这两种系统对电气安全保护起到了一定的作用，但在实际运行中还存在着由漏电引起的人身触电和电气火灾事故，其造成的危害让人触目惊心。

因此了解漏电带来的危害性，加强对漏电的技术防范，进一步提高供电的安全可靠性，是做好电气安全工作的基本要求。

一、漏电及其成因当电气线路和电气设备的绝缘受到损伤而导致接地故障，主要是指相线对地或与地有联系的导电体之间的短路，包括相线与大地、PE线、PEN线、配电和用电设备的金属外壳、公寓铁床、敷线钢管、桥架线槽、建筑物金属构件、上下水和采暖、通风等管道以及金属屋面、水面等之间的短路。

当发生接地短路时在接地故障持续的时间内，与它有关联的电气设备和管道的外露可导电部分对地和装置外的可导电部分间存在故障电压。

产生漏电的因素很多，主要有以下几种：低压配电系统的安装多是非电气专业人员，素质参差不齐，质量难以保证，表现在：潮湿或有酸碱腐蚀性的环境中，电线明敷，设备未做保护直接安装；安装布线时，刀、钳、锤等损伤绝缘层未做及时处理；安装不规范，导线接头连接质量和绝缘包扎质量不符合要求。

二、漏电的危害及其原因当电气设备发生漏电即碰壳短路时，电流将设备外壳、保护接零线、零线形成闭合回路，通常漏电电流将很大，会使断路器动作而切断电源，似乎这种漏电的危险性是可以避免的。

但是由于下述原因的存在，使过流保护装置并不绝对可靠。

断路器规格可能人为加大数倍或电弧粘连，起不到过流保护作用；电故障点可能发生在系统的足够远的末端，故障回路阻抗较大，漏电短路电流不足以令断路器动作；如果电气设备容量较大，熔体额定电流超过漏电电流时，断路器也不会动作；接地装置不符合要求，造成接地电阻较大，导致漏电短路电流较小也不会令断路器动作；当采用过电流自动保护开关时，开关失灵，或脱扣电流设置过大，自动保护开关不动作；保护接零（接地）线的接线端子连接不实，造成接触电阻过大，限制了故障电流，致断路器不动作；电故障点可能发生虚假接触并距系统控制端较远端，瞬间漏电短路电流不足以令断路器动作；智能控电不能有效控制（主控板、单元板由于过流或遭受雷击等因素造成电子元件损毁）。
