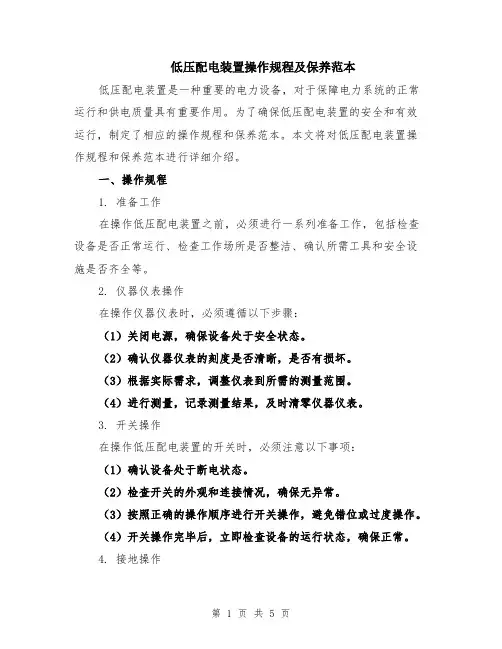

低压配电装置操作规程及保养范本低压配电装置是一种重要的电力设备，对于保障电力系统的正常运行和供电质量具有重要作用。
为了确保低压配电装置的安全和有效运行，制定了相应的操作规程和保养范本。
本文将对低压配电装置操作规程和保养范本进行详细介绍。
一、操作规程1. 准备工作在操作低压配电装置之前，必须进行一系列准备工作，包括检查设备是否正常运行、检查工作场所是否整洁、确认所需工具和安全设施是否齐全等。
2. 仪器仪表操作在操作仪器仪表时，必须遵循以下步骤：（1）关闭电源，确保设备处于安全状态。
（2）确认仪器仪表的刻度是否清晰，是否有损坏。
（3）根据实际需求，调整仪表到所需的测量范围。
（4）进行测量，记录测量结果，及时清零仪器仪表。
3. 开关操作在操作低压配电装置的开关时，必须注意以下事项：（1）确认设备处于断电状态。
（2）检查开关的外观和连接情况，确保无异常。
（3）按照正确的操作顺序进行开关操作，避免错位或过度操作。
（4）开关操作完毕后，立即检查设备的运行状态，确保正常。
4. 接地操作低压配电装置的接地操作是保证设备安全运行的重要环节，必须严格按照以下步骤进行：（1）确认设备处于断电状态。
（2）选择合适的接地装置和接地材料。
（3）将接地装置与设备的导电件牢固连接。
（4）检查接地装置的连接情况，确保接地良好。
5. 维护保养低压配电装置的维护保养是保证设备长期稳定运行的关键，必须进行定期的检查和保养：（1）定期清洁设备，确保设备表面无灰尘和杂物。
（2）检查设备的外观和连接情况，确保无异常。
（3）定期检查设备的绝缘状况，确保绝缘良好。
（4）定期检查设备的接地状态，确保接地良好。
二、保养范本1. 清洁保养（1）定期清洁设备，使用干净的布或刷子，清除设备表面的灰尘和杂物。
（2）避免使用含有酸碱成分的清洁剂，以免对设备表面造成损害。
2. 连接检查（1）定期检查设备的连接情况，确保电缆和接线端子接触良好。
（2）检查连接螺母是否松动，如有松动应紧固。

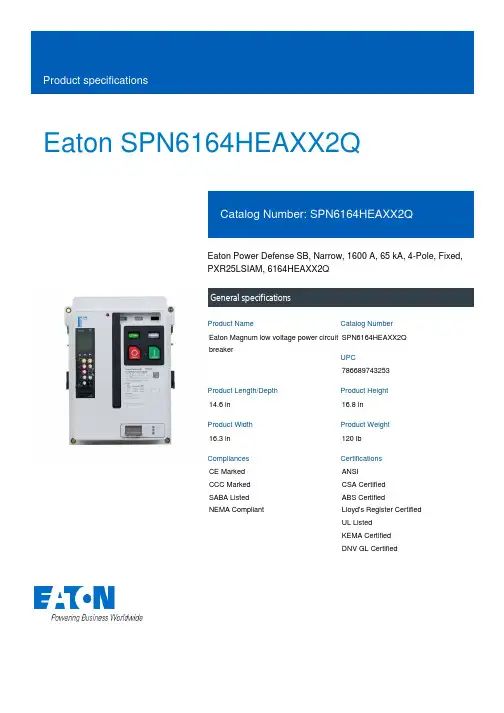

Eaton SPN6164HEAXX2QEaton Power Defense SB, Narrow, 1600 A, 65 kA, 4-Pole, Fixed,PXR25LSIAM, 6164HEAXX2QGeneral specificationsEaton Magnum low voltage power circuitbreakerSPN6164HEAXX2Q78668974325314.6 in16.8 in16.3 in120 lbCE Marked CCC Marked SABA Listed NEMA Compliant ANSICSA CertifiedABS CertifiedLloyd's Register Certified UL ListedKEMA CertifiedDNV GL CertifiedProduct Name Catalog NumberUPCProduct Length/Depth Product Height Product Width Product Weight Compliances Certifications1600 AUL 891NarrowFour-polePower Defense SB UL 891 Narrow Magnum PXR25Fixed Four-pole1600 A 600 VAC Fixed 65 kA65 kA 1600 A 1600 A 600 VAC Zone selective interlocking application paperMagnum circuit breakers with Power Xpert Release trip units product aid Selevctive coordination application paper - IA0120000E3Magnum PXR and PD-SB standard and narrow frame UL Certificate of ComplianceMagnum PXR and PD-SB double and double narrow frame UL Certificate of ComplianceAmperage Rating Application FrameNumber of poles Type Application FrameSeriesTrip TypeMounting Method Number of polesRated uninterrupted current (Iu) Voltage rating Mounting Method Interrupt ratingInterrupt ratingAmperage RatingRated uninterrupted current (Iu) Voltage rating Application notes Brochures Catalogs Certification reportsEaton Corporation plc Eaton House30 Pembroke Road Dublin 4, Ireland © 2023 Eaton. All Rights Reserved. Eaton is a registered trademark.All other trademarks areproperty of their respectiveowners./socialmediaMagnum PXR low voltage power circuit breakers user manual Power Xpert Release trip unit for Magnum PXR circuit breakers PXR 20/25 user manualMicrosoft Word - Power Xpert Protection Manager Quick Start Guide.docxPower Xpert Protection Manager x32 22.06 1 Power Xpert Protection Manager x64 22.6 1 Eaton Specification Sheet - SPN6164HEAXX2Q Low voltage circuit breakers guide spec Magnum PXR 20/25 electronic trip units time current curves Cyber security white paperSafer by design: arc energy reduction techniques Molded case and low-voltage power circuit breaker healthManuals and user guidesSoftware, firmware, and applications Specifications and datasheetsTime/current curvesWhite papers。
有续自动化系列PLC 产品安全使用说明产品安全使用说明在开始使用之前请仔细阅读操作指示及注意事项，用以减少意外发生，负责安装和操作的人请严格遵循安全规范，说明中的安全问题并不代表所有，只代表各安全注意事项的补充。
错误操作可能致人员死亡、严重人身伤害等重大损失错误操作可能导致人身伤害或者财产损失错误操作可能导致产品损坏或者财产损失一、不要再以下环境中使用:1环境潮湿，有环境潮湿，有凝露2.有腐蚀性气体、粉尘存在环境3.有水、化学药品等导电液体飞溅到的地方二．配线1、避免接近高压、大电流的电源或电缆2、电源勿超压3、通讯电缆连接无误4、避免接入过高电压【安全注意事项】YK系列PLC可应用于各种工业控制场合，建议按照手册的要求配线要求，若未遵守可能会导致产品损坏，或甚至故障而无法使用危险D目录有续自动化系列PLC (1)产品安全使用说明 (1)一、前言 (1)二、产品简介 (1)三、YOXV系列PLC规格参数说明 (2)四、产品接线图 (6)1、P100-0808MT（R）接线图 (6)2、P200-30MT（R）接线图 (6)五、软元件介绍 (7)1、YOXV系列PLC支持软元件种类表 (7)2、YOXV系列软元件对应地址 (10)3、YOXV系列特殊软元件表 (11)六、MODBUS-RTU通讯协议应用 (11)1、MODBUS主站通讯应用 (12)2、MODBUS从站协议的相关寄存器配置 (14)七、1:1与N:N协议说明 (16)1、协议介绍 (16)2、N：N协议介绍 (17)八、高速指令 (18)1.高速指令 (18)九、附录 (22)1、MODBUS-RTU协议通讯参数配置对照表 (22)2、YOXV系列PLC支持指令介绍 (24)一、前言感谢您选购本公司的产品，您的支持数我们最大的动力，本公司专注于工业自动化控制，在工控领域耕耘十几年，具有丰富的工业设备开发经验，产品包括PLC、触摸屏、行业专机控制器，配套有丰富扩展包括模块数字量输入输出模块、模拟量输入模块、模拟量输出模块、温度模块、GSM模块、GPRS模块、以太网模块、CAN模块、Ethercat模块等。
一、压缩机电脑主控制器使用手册特点：●LCD中英文显示●对电机具有短路、堵转、缺相、过载、不平衡等全方位保护功能●对电机具有起停控制、运行控制●对空压机进展防逆转保护●对多点温度进展检测与控制保护●自动调节负荷率控制压力平衡高度集成, 高可靠性, 高性价比一、根本操作1.按键说明图1ON——起动键: 按此键可起动电机运行OFF——停机键: 按此键可停顿电机运行M——设定键: 修改完数据后, 按此键确认数据存储输入,——上移键 数据修改时按此键上翻修改该数位；在菜单项选择择时作为选择键。
——下移键 数据修改时按此键下翻修改该数位；在菜单项选择择时作为选择键。
——移位键确认键：修改数据时此键作为移位键；在菜单项选择择时作为确定键。
RT——返回键/复位键：在菜单操作时作为返回键返回上一级菜单；故障停机时, 按此键复位。
2.状态显示与操作机组通电后显示如下界面:欢送使用螺杆式空气压缩机5秒后显示以下主界面:按“(〞进入以下菜单项选择择界面:a、运行参数查看按“(〞或“(〞移动黑色滚动条到“运行参数〞菜单后, 按确认键“(〞后弹出下一级菜单:再按“❼〞弹出如为最后一级菜单, 界面不会出现黑色滚动条, 按返回键“RT〞返回上级菜单或主界面。
如在某一界面停顿操作, 数秒钟后自动返回主界面。
用“❾〞、“❽〞移动键、确认键“❼〞和返回键“RT〞根据上述方法可完全观察到运行时间、本次运行时间、维护参数、历史故障、出厂日期、现场故障等运行参数并返回到上级菜单。
b、日历时间按“(〞或“(〞移动黑色滚动条到“日历〞菜单后, 按确认键“(〞后弹出在停机状态下可对日期、时间进展调整, 操作方法为:按“(〞或“(〞移动黑色滚动条到需修改的参数项后按确定键“(〞后出现闪烁位, 此时“(〞和“(〞键变为上翻和下翻键修改当前位, “(〞变为移位键移动修改位。
修改完毕后按“M〞确认并保存, “(〞或“(〞变回移动黑色滚动条, “(〞变回返回键。

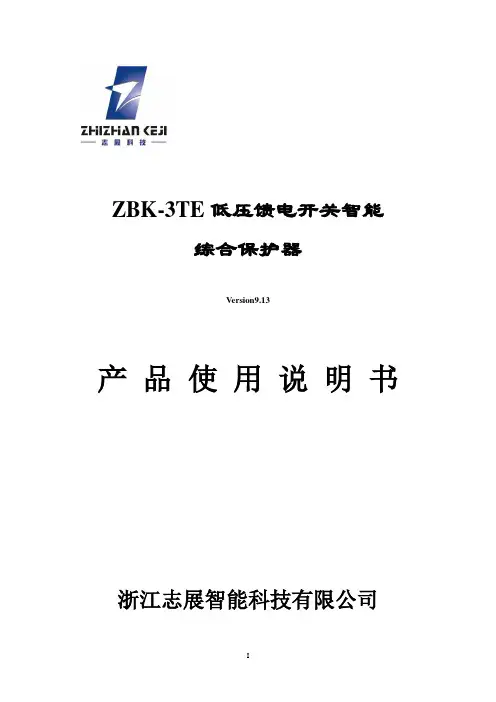

ZBK-3TE低压馈电开关智能综合保护器Version9.13产品使用说明书浙江志展智能科技有限公司浙江志展智能科技有限公司目录1、用途 (1)2、特点 (1)3、型式、基本参数 (1)4、工作条件 (1)5、功能 (2)6、使用说明 (3)7、操作菜单 (4)7.1电流设置 (5)7.2电压设置 (7)7.3漏电设置 (8)7.4本机参数设置 (11)7.5系统试验 (15)7.6事件记录 (16)7.7故障名称中英文对照表 (18)7.8菜单总体结构及说明 (18)8、外形结构 (20)9、包装、运输、保管及注意事项 (20)10、附件及随机文件 (21)11、ZBK-3TE低压真空馈电开关智能综合保护器接线原理图 (22)12、常见异常处理 (23)ZBK-3TE 低压馈电开关智能综合保护器使用说明书1、用途微机监控保护装置（简称保护装置），是采用先进的计算机技术，为BKD 系列隔爆型低压交流真空馈电开关（简称馈电开关）而专门设计的保护装置，适应于交流50HZ 、额定电压为380V 、660V 、1140V 额定电流至800A 三相中性点不接地供、变电系统中，作为总开关、分支开关、也可作为大容量电动机不平衡起动控制之用。
当供电电路中出现过载、短路、欠压、过压、断相或漏电时能自动切断电源。
作总开关时具有三相对称性漏电和漏电闭锁保护，为分支开关漏电保护的后备保护；作分开关使用时具有选择性漏电保护和漏电闭锁保护功能。
过流保护具有反时限特性，近端出口短路采用大电流无压释放保护电路。
2、特点微机监控保护装置是新型高性能系列微机控制保护产品之一，集控制、保护、检测、通信于一体，主要应用于工业系统交流50Hz ，标称电压在660V 及以上电网中，改善供电电压质量的控制装置。
本装置以32位单片机为核心，辅以工业级外围芯片，精密小型互感器，小型专用继电器，以及科学的算法，保护可靠灵敏，测量精度高。
采用多种抗干扰措施，使装置具有极高的抗干扰能力。

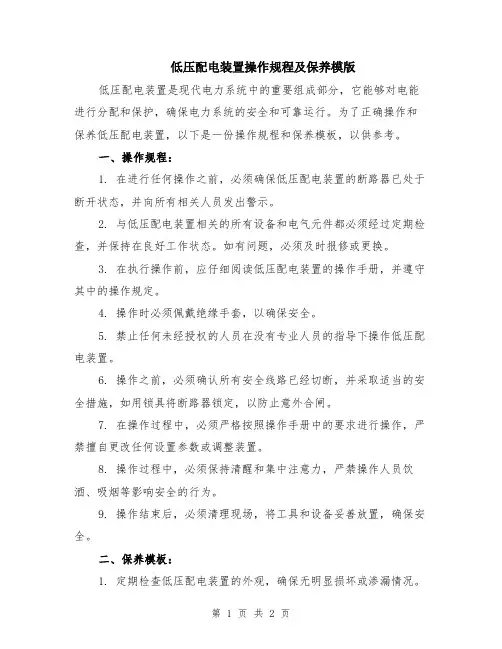

低压配电装置操作规程及保养模版低压配电装置是现代电力系统中的重要组成部分，它能够对电能进行分配和保护，确保电力系统的安全和可靠运行。
为了正确操作和保养低压配电装置，以下是一份操作规程和保养模板，以供参考。
一、操作规程：1. 在进行任何操作之前，必须确保低压配电装置的断路器已处于断开状态，并向所有相关人员发出警示。
2. 与低压配电装置相关的所有设备和电气元件都必须经过定期检查，并保持在良好工作状态。
如有问题，必须及时报修或更换。
3. 在执行操作前，应仔细阅读低压配电装置的操作手册，并遵守其中的操作规定。
4. 操作时必须佩戴绝缘手套，以确保安全。
5. 禁止任何未经授权的人员在没有专业人员的指导下操作低压配电装置。
6. 操作之前，必须确认所有安全线路已经切断，并采取适当的安全措施，如用锁具将断路器锁定，以防止意外合闸。
7. 在操作过程中，必须严格按照操作手册中的要求进行操作，严禁擅自更改任何设置参数或调整装置。
8. 操作过程中，必须保持清醒和集中注意力，严禁操作人员饮酒、吸烟等影响安全的行为。
9. 操作结束后，必须清理现场，将工具和设备妥善放置，确保安全。
二、保养模板：1. 定期检查低压配电装置的外观，确保无明显损坏或渗漏情况。
2. 检查低压配电装置的设备和电气元件的连接是否牢固，如有发现松动或腐蚀情况，应及时修复或更换。
3. 定期检查低压配电装置的接线端子，确保连接良好，无松动或氧化现象。
4. 定期清洁低压配电装置的内部和外部，去除灰尘和污垢。
5. 检查低压配电装置中的各个断路器、接触器和保护装置是否正常工作，如有异常，应及时调整或更换。
6. 检查低压配电装置的通风系统是否畅通，确保散热效果良好，防止过热现象的发生。
7. 定期检查低压配电装置的温度、湿度和电压等参数，确保在合理范围内。
8. 定期检查低压配电装置的保护装置和报警设备，确保其正常运行和可靠性。
9. 根据制造商提供的保养手册，执行定期保养计划，如更换滤芯、润滑和校正设备等。
LM系列低压综合保护器应用与调校作者：佚名摘要：为防止电动机在使用过程中因过载、短路、断相、过压、欠压、过热而烧毁，有必要对电动机的运行状态进行及时准确的检测，并对电动机进行相应的保护。
本文就电动机保护器的构成原理及应用调校的办法作了详细介绍。
关键词：电动机；智能保护器；自动化；电流传感器；集中控制一、引言在现代工业中，电动机作为一种拖动机械，成为所有动力机械的基础，随着科学技术的不断进步和工艺控制的不断完善，尤其是自动化生产的要求，迫切需要开发和完善电动机的控制和保护设备，从而实现对生产过程和大型机械的遥控、遥测、遥调、故障诊断以及集中控制等功能。
同时，石油化工行业的特点本身就是大流量、满负荷的连续运转，因而对电机设备的可靠性和稳定性要求极高，一旦发生事故，必须马上查找故障原因并及时消除，以保证及时恢复生产。
乌石化炼油厂过去一直采用热继电器作为电动机的过载保护和控制元件，但由于元件质量和工艺的限制，已无法满足日益发展的工艺自动化的要求。
为此，我车间经过多年尝试和反复实践，最终选择了一种新型的电动机智能保护器（简称为电机保护器），作为电动机的保护元件，并取得了一定的使用经验。
特别是我车间在二常电气、建北洗漕配电回路、建南汽油配电回路、净化水配电回路、重催产品精制配电回路的改造工程……等中，通过在低压配电系统使用了400多台电机保护器，不但有效的保障了电机的安全运行、彻底取代了热继电器，而且为利用先进的通讯技术，实现部分电机的自动化控制打下了很好的实践基础。
因此，下面就电动机保护器的工程应用作以简单介绍。
1、低压综合保护器的原理电机保护器是最近十多年才发展起来的一种新型电子式多功能电动机综合保护装置。
它集过（轻）载保护、缺相、过（欠）压、堵转、零序过流、接地及三相不平衡保护等低压保护于一身，还提供有电流测量、开关量输保护、低电压和过电压保护。
当电机正常工作时，保护器通过面板上的液晶显示屏，实时显示电机的工作电流和电压。
系列低压微型断路器安全操作及保养规程1. 引言低压微型断路器作为电气系统中重要的保护设备，在电路短路、过载和漏电等故障情况下能够迅速切断电路，保障设备和人身安全。
为了正确使用和保养低压微型断路器，本文档将介绍安全操作和保养规程。
2. 安全操作在使用低压微型断路器时，应注意以下安全操作：2.1 安装和拆卸•在安装或拆卸低压微型断路器之前，必须断开电源，确保电路处于断开状态。
•严禁在带载情况下安装或拆卸低压微型断路器，以免造成电弧和危险。
•在安装时，应根据电路要求正确选择低压微型断路器的额定电流，并确保安装牢固、可靠。
2.2 开关操作•在进行开关操作之前，确保电路处于断开状态，并切断电源。
•使用适合的工具或手柄进行开关操作，严禁用手直接触摸开关部件。
•避免频繁进行开关操作，以延长低压微型断路器的使用寿命。
2.3 故障处理•当低压微型断路器跳闸时，应首先切断电源，寻找并排除故障原因。
•根据低压微型断路器的保护特性选择适当的方法进行故障处理。
•在检修或更换低压微型断路器时，必须使用与其额定电流相适应的设备，并遵循相关安全操作规程。
3. 保养规程定期保养低压微型断路器能够保证其正常工作，延长其使用寿命。
以下是保养低压微型断路器的规程：3.1 清洁•在对低压微型断路器进行清洁之前，必须断开电源。
•使用干净、柔软的布进行清洁，避免使用有腐蚀性的化学溶剂。
•除尘时可使用轻微湿润的布进行擦拭。
3.2 检查•定期检查低压微型断路器的连接端子是否松动，如有发现应及时紧固。
•检查低压微型断路器的标志是否清晰完整，如有磨损或模糊应重新标注。
•检查低压微型断路器外壳是否有明显的损坏或腐蚀，如有则需要更换。
3.3 功能测试•定期对低压微型断路器进行功能测试，确认其正常工作。
•在测试过程中应注意安全防护，以免发生意外。
4. 注意事项在操作和保养低压微型断路器时，还需注意以下事项：•禁止进行非法改装或私自拆卸低压微型断路器，以免影响其安全性能。
六、保护控制器操作使用方法1．面板及按键说明 1.1显示窗第一显示窗在参数设定状态下显示设定参数；第二、第三、第四显示窗在运行状态下分别显示三相电流和三相电压。
1.2指示灯八个指示灯，指示电机故障停止原因： 启动失败、 短路 堵转、 缺相、 三相不平衡、 定/反时限、 接地、 欠过压、1.3按键设置键：在测量（运行）状态下，按住2秒钟以上不松开则进入设置状态。
在设置状态下，显示参数符号时，按住2秒钟以上不松开进入下一组参数或返回测量状态。
左键：在测量状态下切换显示电流、电压。
在设置状态下，用于调出原有参数或移动修改位。
确认键、复位键：在测量状态下作为故障恢复键使用。
在设置状态下，用于存入修改好的参数值。
增加键：在设置状态下，用于增加参数数值或改变设置类型。
减少键：在设置状态下，用于减少参数数值或改变设置类型。
1.4参数设置说明仪表的参数被分为六组，二、三、四、五、六组参数受密码控制，未设置密码时不能进入。
进入设置状态后，若1分钟以上不进行按键操作，仪表将自动退出设置状态。
1.5参数设置方法①设置键，不松开，直到显示0A 。
②按键进入修改状态，在、键的配合下将数值修改为1111 ③按 键，完成密码设置。
④按住设置键，不松开，顺序进入下一组参数，仪表显示每组第一个参数的符号。
⑤进入需要设置参数所在的组，按 键顺序循环选择本组需设置的参数。
⑥按 键调出当前参数的原设定值，闪烁位为修改位。
⑦通过 键移动修改位、 增值、 键减值，将参数修改为需要的值。
* 以符号形式表示参数值的参数，在修改时，闪烁位应处于末位。
⑧按 键存入修改好的参数，并转入下一参数。
⑨重复⑤-⑧步，可设置本组的其他参数：在显示参数符号时，按住设置键 不松开，直到退出参数的设置状态。
七、参数一览表该表列出了仪表的基本参数。
出厂设定参数只是参考值，用户可以根据电机情况进行修改。
在出厂设定一栏有“****”号的参数，用户必须设定。
八．仪表（参数）使用说明参数一览表说明：注1：电流互感器的选择：建议一次电流按电机额定电流的8倍以上选择变比，这样有利于保证互感器和仪表的过载能力注2：调校：调校可以减少由于互感器、引线等引起误差，提高系统的测量精度。
1、概述PDM810MRL系列智能电动机保护控制装置主要用于690V以下低压电动机控制系统，对电动机的过负荷、短路、超长时间启动、堵转、不平衡、接地、欠压、过压、工艺联锁等故障引起的危害予以保护，并集合全面的三相电量测量/显示、数字输入/输出与网络通讯于一身。
每个装置具有多种综合电力参数测量功能，既可单独作为电测仪表使用，亦可作为电力综合自动化监控系统之前端，可实现测量、监视、保护、控制等综合功能，通过带隔离栅的模拟量输出端口和DCS系统进行轻松接入。
通过其标准的RS-485通讯接口及双绞线网络与监控系统通信，轻松实现数据的远方管理及“四遥”功能。
2、PDM810MRL系列产品型号及应用范围PDM810MRL:综合型电动机保护测控装置 重要电动机的综合保护SCT选型SCT型号 电动机额定电流 SCT型号 电动机额定电流SCT5 5A及以下 SCT150 150A及以下SCT10 10A及以下 SCT200 200A及以下SCT30 30A及以下 SCT300 300A及以下SCT100 100A及以下 SCT400 400A及以下3、PDM810MRL系列产品主要特点● PDM810MRL系列智能电动机保护控制装置是针对低压电动机控制系统设计，超小外型尺寸，适用于GCK、GCS、GGD、MNS等各种抽出式（包括1/4抽屉）、固定式及混合式的柜型安装。
具有方便安装、布局合理、维护方便、节约电缆、安全可靠等多种优点；● 全面采用嵌入式SOC（System On Chip 片上系统）设计、32位DSP(Digital Signal Processing 数字信号处理技术和冗余现场总线技术，交流采样采用优化全波FFT（Fast Fourier Transform 快速傅立叶变换）技术，软件采用模块化、高抗干扰设计；● 装置电源、通讯状态、电机运行状态、告警均有LED指示，方便检测、维护系统；● 具有最多达4路的开入量采集，和3路开出量的控制；● 具有短路保护、定时限、反时限保护、堵转、启动时间超长、不平衡、过欠压保护等多种保护功能，全面保护电动机安全运行；● 可与SIEMENS、SCHNEIDER、GE、AB等多种品牌的PLC联网；同时可与KINGVIEW、FIX、WinCC、Intouch等软件组网；● 配合可拆分式、小型化的中文液晶操作/显示终端，可直接监视设备运行状态、运行参数，以及修改保护定值和参数。
DLCS-2000系列智能低压综合安全保护装置（低压电动机保护装置）使用手册北京电联港电器设备有限责任公司Beijing Dianliangang Electrical Equipment Co.,Ltd目录1、概述 (1)2、DLCS-2000系列产品型号及应用范围 (1)3、DLCS-2000系列产品主要特点 (1)4、DLCS-2000系列产品功能配置表 (2)5、DLCS-2000系列产品技术参数表 (3)6、DLCS-2000系列产品选型 (4)7、智能低压综合安全保护装置控制功能 (5)8、智能低压综合安全保护装置操作原理 (6)9、DLCS-2000产品端子介绍 (7)10、DLCS-2000系列产品接线原理图 (9)11、DLCS-2000系列产品操作 (13)12、DLCS-2000系列产品保护功能 (22)13、DLCS-2000系列产品参数设置 (38)14、DLCS-2000系列产品安装 (39)15、DLCS-2000系列产品施工注意事项 (43)1、概述DLCS-2000系列智能低压综合安全保护装置主要用于690V以下低压电动机控制系统，对电动机的过负荷、短路、超长时间启动、堵转、不平衡、接地、欠压、过压、工艺联锁等故障引起的危害予以保护，并集合全面的三相电量测量/显示、数字输入/输出与网络通讯于一身。
每个装置具有多种综合电力参数测量功能，既可单独作为电测仪表使用，亦可作为电力综合自动化监控系统之前端，可实现测量、监视、保护、控制等综合功能，通过带隔离栅的模拟量输出端口和DCS系统进行轻松接入。
通过其标准的RS-485通讯接口及双绞线网络与监控系统通信，轻松实现数据的远方管理及“四遥”功能。
2、DLCS-2000系列产品型号及应用范围产品型号适用范围DLCS-2000A:简易型智能低压综合安全保护装置普通电动机的电流保护DLCS-2000B:增强型智能低压综合安全保护装置普通电动机的综合保护DLCS-2000C:经济型智能低压综合安全保护装置重要电动机的电流保护DLCS-2000D:综合型智能低压综合安全保护装置重要电动机的综合保护SCT选型SCT型号电机额定电流电机额定功率SCT型号电机额定电流电机额定功率SCT5 5A及以下 2.2KW以下SCT150 150A及以下55KW~75KWSCT10 10A及以下3KW~4KW SCT200 200A及以下90KWSCT30 30A及以下 5.5KW~15KW SCT300 300A及以下110KW~150KWSCT100 100A及以下18KW~45KW SCT400 400A及以下150KW以上3、DLCS-2000系列产品主要特点●DLCS-2000系列智能低压综合安全保护装置是针对低压电动机控制系统设计，超小外型尺寸，适用于GCK、GCS、GGD、MNS等各种抽出式（包括1/4抽屉）、固定式及混合式的柜型安装。
Eaton SPN64N4YEAXX2HEaton Power Defense SB, Double Narrow, 4000 A, 65 kA, 4-Pole,Drawout w/ MR2, PXR20LSIAM, 64N4YEAXX2HGeneral specificationsEaton Magnum low voltage power circuitbreakerSPN64N4YEAXX2H78668973933116.3 in16.8 in32.4 in177 lbSABA Listed CCC Marked CE Marked NEMA Compliant KEMA CertifiedLloyd's Register Certified DNV GL CertifiedUL ListedCSA CertifiedANSIABS CertifiedProduct Name Catalog NumberUPCProduct Length/Depth Product Height Product Width Product Weight Compliances Certifications4000 A UL 891Double narrow Four-pole Power Defense SBMR2UL 891Double narrow Magnum PXR20Drawout Four-pole4000 A 600 VACDrawout 65 kA65 kA4000 A4000 A 600 VACZone selective interlocking application paper Magnum circuit breakers with Power Xpert Release trip units product aid Amperage Rating Application Frame Number of poles TypeAccessories Application Frame Series Trip Type Mounting Method Number of poles Rated uninterrupted current (Iu)Voltage rating Mounting Method Interrupt rating Interrupt rating Amperage Rating Rated uninterrupted current (Iu)Voltage rating Application notesBrochuresCatalogsEaton Corporation plc Eaton House30 Pembroke Road Dublin 4, Ireland © 2023 Eaton. All Rights Reserved. Eaton is a registered trademark.All other trademarks areproperty of their respectiveowners./socialmediaSelevctive coordination application paper - IA0120000E3Magnum PXR and PD-SB double and double narrow frame UL Certificate of ComplianceMagnum PXR and PD-SB standard and narrow frame UL Certificate of ComplianceMicrosoft Word - Power Xpert Protection Manager Quick Start Guide.docxMagnum PXR low voltage power circuit breakers user manual Power Xpert Release trip unit for Magnum PXR circuit breakers PXR 20/25 user manualPower Xpert Protection Manager x64 22.6 1 Power Xpert Protection Manager x32 22.06 1 Eaton Specification Sheet - SPN64N4YEAXX2H Low voltage circuit breakers guide spec Magnum PXR 20/25 electronic trip units time current curves Safer by design: arc energy reduction techniques Cyber security white paperMolded case and low-voltage power circuit breaker healthCertification reportsManuals and user guidesSoftware, firmware, and applications Specifications and datasheetsTime/current curvesWhite papers。
PLC低压综合保护器简易操作说明
1、上电显示低压综保LOGO界面，画面如图1所示。
图 1 低压综保LOGO界面
2、显示LOGO界面后约3到5秒自动进入上次故障菜单界面，画面如图2所示。
图2 上次故障显示界面
3、显示图2所示的故障界面后，再按ENTER键进入实时信息界面，画面如图3所示。
（现低压综保没有这个界面）
图3 实时信息界面
4、现在低压侧没有故障，高压侧可以合闸，合闸后的实时信息界面如图4所示。
图4 合闸实时信息界面
5、在实时信息界面下，再按ENTER键，进入分闸界面，画面如图
5所示。
图5 分闸界面
在图5界面下，默认选中的是确认按钮，可用左右键选择确认或取消按钮，选中确认按钮，再按ENTER键，输出信号通知高压综保分闸。
若选中取消，再按ENTER键，则不输出分闸信号。
操作后自动返回到实时信息界面。
6、在实时信息界面下按任意方向键进入功能菜单界面，画面如图6所示。
图6功能菜单界面
进入图6界面后，默认选中的是参数查询操作项，选中的操作项图标会闪动。
在此界面下，用左右上下键选择操作项，按ENTER 键进入，若要退出此界面，选中保存退出操作项方可退出返回，或者不操作15秒后自动返回到实时信息界面。
7、选中参数查询操作项，按ENTER键进入，画面如图7所示。
图7 参数查询界面
在此界面下再按ENTER键返回到功能菜单界面，不操作15秒自动返回到功能菜单界面。
图8 操作员登陆界面
8、选中参数整定操作项，按ENTER键进入操作员登陆界面，画面如图8所示。
按左右键选择密码的位数，按上下键更改相应位数的数值，上键加值，下键减值，上下键可循环使用。
密码输入正确后，按ENTER键进入参数整定界面，画面如图9所示。
若密码三次输入不正确，将返回到联系方式界面。
图9 参数整定界面
在参数整定界面中，右键用于向下移动光标，左键用于向左移动光标，左右键循环使用；下键用于循环赋值，上键只有在过载整定项和短路整定项中管用，用于减值。
整定完毕，要把光标移动到保存按钮上，再按ENTER键整定值保存退出，返回到功能菜单界面，若光标移动到退出按钮，整定值不保存，退出返回到功能菜单界面。
不操作15秒自动返回到功能菜单界面。
9、选中系统自检操作项，按ENTER键进入，画面如图10所示。
进入系统自检界面，默认的是在线自检，用左右键选择自检方式，左右键循环使用。
若选中在线自检，按ENTER键进行自检，不输
出分闸信号进行系统自检，画面如图11所示。
图10 自检初始界面
图11 自检完毕界面
若选中分闸自检，自检完毕输出分闸信号，若选中退出按钮，不自检退出。
操作完毕自动返回到功能菜单界面。
10、选中故障历史操作项，按ENTER键进入，画面如图12所示。
在图12界面下，只有左键用于翻页，再按ENTER键返回到功能菜单界面。
图12 故障历史记录界面
图12界面不操作15秒后自动返回到功能菜单界面。
11、时间设定操作项不可用。
12、选中联系我们操作项，按ENTER键进入，画面如图13所示。
图13 联系方式界面
在图13界面下按ENTER键返回到功能菜单界面
13、选中帮助信息操作项，按ENTER键进入，画面如图14所示。
图14 帮助信息界面
在帮助信息界面下，再按ENTER键返回到功能菜单界面。
左键对应功能简介选项,画面如图15所示；右键对应操作手册界面，画面如图16所示；上键对应名词解释，画面如图17所示；下键对应维修保养，画面如图18所示。
图15 功能简介界面
在功能简介界面下，按ENTER键返回到帮助信息界面
图16 操作手册界面
在操作手册界面下按ENTER键返回到帮助信息界面
图17名词解释界面
在名词解释界面下按ENTER键返回到帮助信息界面
图18 维修保养界面
在维修保养界面下按ENTER键返回到帮助信息界面
14、选中保存退出操作项，按ENTER键退出功能菜单界面，返回到实时信息界面。
15、正常工作中若出现故障，则会显示故障菜单，直至故障解除，再按ENTER键才返回到实时信息界面。
画面如图19所示。
图19 故障菜单界面。
