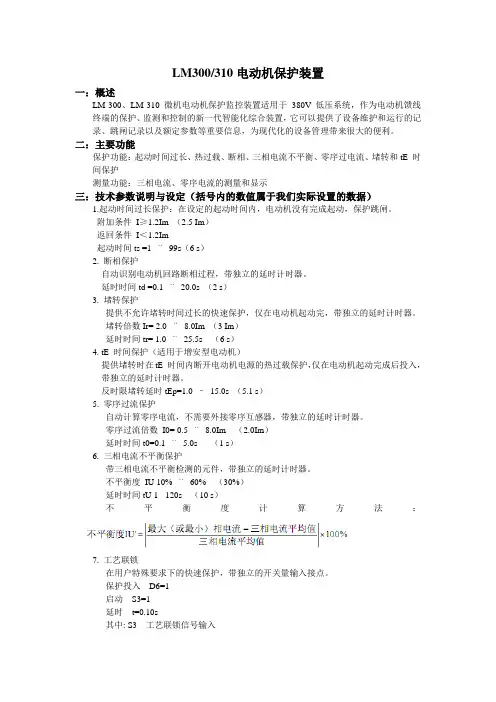

LM300/310电动机保护装置一：概述LM-300、LM-310 微机电动机保护监控装置适用于380V 低压系统，作为电动机馈线终端的保护、监测和控制的新一代智能化综合装置，它可以提供了设备维护和运行的记录、跳闸记录以及额定参数等重要信息，为现代化的设备管理带来很大的便利。
二：主要功能保护功能：起动时间过长、热过载、断相、三相电流不平衡、零序过电流、堵转和tE 时间保护测量功能：三相电流、零序电流的测量和显示三：技术参数说明与设定（括号内的数值属于我们实际设置的数据）1.起动时间过长保护：在设定的起动时间内，电动机没有完成起动，保护跳闸。
附加条件I≥1.2Im （2.5 Im）返回条件I＜1.2Im起动时间ts =1 ¨99s（6 s）2. 断相保护自动识别电动机回路断相过程，带独立的延时计时器。
延时时间td =0.1 ¨20.0s （2 s）3. 堵转保护提供不允许堵转时间过长的快速保护，仅在电动机起动完，带独立的延时计时器。
堵转倍数Ir= 2.0 ¨8.0Im （3 Im）延时时间tr= 1.0 ¨25.5s （6 s）4. tE 时间保护（适用于增安型电动机）提供堵转时在tE 时间内断开电动机电源的热过载保护，仅在电动机起动完成后投入，带独立的延时计时器。
反时限堵转延时tEp=1.0 –15.0s （5.1 s）5. 零序过流保护自动计算零序电流，不需要外接零序互感器，带独立的延时计时器。
零序过流倍数I0= 0.5 ¨8.0Im （2.0Im）延时时间t0=0.1 ¨5.0s （1 s）6. 三相电流不平衡保护带三相电流不平衡检测的元件，带独立的延时计时器。
不平衡度IU 10% ¨60% （30%）延时时间tU 1 - 120s （10 s）不平衡度计算方法：7. 工艺联锁在用户特殊要求下的快速保护，带独立的开关量输入接点。
PGM-100A 低压电动机保护装置技术和使用说明书V1.0版江苏国网自控科技股份有限公司Jiangsu State Grid Automation Technology CO.,LTD.PGM-100A低压电动机保护装置技术和使用说明书江苏国网自控科技股份有限公司目录1. 产品概述 ___________________________________________________________ 1 1.1 产品特点 _______________________________________________________________ 1 1.2 选型指南 _______________________________________________________________ 2 1.3 功能配置 _______________________________________________________________ 31.4 装置外观 _______________________________________________________________ 42. 技术参数 ___________________________________________________________ 53. 安装尺寸 ___________________________________________________________ 6 3.1 装置外型图 _____________________________________________________________ 6 3.2 装置开孔图 _____________________________________________________________ 63.3电流变换模块尺寸 ______________________________________________________ 74. 保护功能 ___________________________________________________________ 8 4.1 过负荷保护 _____________________________________________________________ 8 4.2 堵转保护 _______________________________________________________________ 8 4.3 启动超长保护 ___________________________________________________________ 8 4.4 断相保护 _______________________________________________________________ 8 4.5 反相保护 _______________________________________________________________ 9 4.6 电流不平衡保护 _________________________________________________________ 9 4.7 接地保护 _______________________________________________________________ 9 4,8 过热保护 ______________________________________________________________ 10 4.9 欠电流保护 ____________________________________________________________ 10 4.10 外部故障联锁 __________________________________________________________ 114.11 漏电流保护 ___________________________________________________________ 115. 参数设置 __________________________________________________________ 126. 装置调试 __________________________________________________________ 157. 操作介绍 __________________________________________________________ 16 7.1 信号灯 ________________________________________________________________ 16 7.2 按键 __________________________________________________________________ 16 7.3 测量显示 ______________________________________________________________ 16 7.4 参数设置 ______________________________________________________________ 17 7.5 动作代码 ______________________________________________________________ 18PGM-100A低压电动机保护装置技术和使用说明书江苏国网自控科技股份有限公司7.6 调试操作 _______________________________________________________________ 197.7 动作查询 ______________________________________________________________ 198. 直流输出 __________________________________________________________ 209. 网络通讯 __________________________________________________________ 2010. 装置端子 _________________________________________________________ 20 10.1 端子图 _______________________________________________________________ 2010.2 端子说明 _____________________________________________________________ 2111. 装置接线__________________________________________________________ 2212. 订货须知 _________________________________________________________ 22附录Ⅰ Modbus通讯协议地址表 _________________________________________ 23附录Ⅱ操作指南 ______________________________________________________ 25PGM-100A低压电动机保护装置技术和使用说明书江苏国网自控科技股份有限公司1. 产品概述PGM-100A低压电动机保护装置采用先进的技术，精心的设计，使保护装置不受外部干扰的影响，确保保护装置的安全性和可靠性。

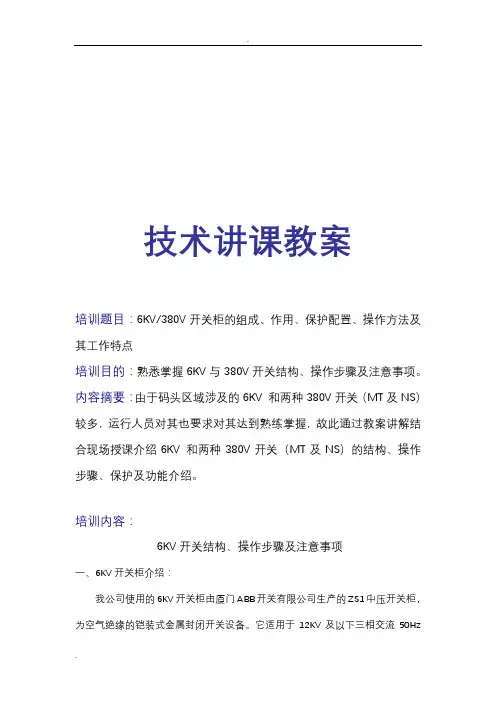

技术讲课教案培训题目：6KV/380V开关柜的组成、作用、保护配置、操作方法及其工作特点培训目的：熟悉掌握6KV与380V开关结构、操作步骤及注意事项。
内容摘要：由于码头区域涉及的6KV 和两种380V开关（MT及NS）较多，运行人员对其也要求对其达到熟练掌握，故此通过教案讲解结合现场授课介绍6KV 和两种380V开关（MT及NS）的结构、操作步骤、保护及功能介绍。
培训内容：6KV开关结构、操作步骤及注意事项一、6KV开关柜介绍：我公司使用的6KV开关柜由厦门ABB开关有限公司生产的ZS1中压开关柜，为空气绝缘的铠装式金属封闭开关设备。
它适用于12KV及以下三相交流50Hz 户内成套配电系统，用来接受和分配电能并对电路实行控制，保护及检测，其柜体分为四个独立的小室：母线室、断路器室、电缆终端室和低压室，其中三个高压室均设有向上的压力释放板，以保安全。
1.6KV开关柜主要由以下部件组成：VD4真空断路器、避雷器、EK6 接地开关、电流互感器和电压互感器、二次元件。
VD4 真空断路器是ZS1开关柜一次回路中最主要的电器元件。
它是由德国CalorEmagSchaltanlagen AG 公司提供技术及主要部件，在本公司组装与生产的，断路器完全符合国际标准和国家标准的要求。
VD4 真空断路器可在工作电流范围内频繁操作及多次开断短路电流。
机械寿命可高达30000 次，满容量短路电流开断次数可高达100 次。
它适合于重合闸操作，并有极高的操作可靠性。
在正常的工作条件下，断路器在允许技术参数范围内使用，可保证安全，可靠地运行。
使用过程中仅需少量的清扫、润滑等维护工作。
与VD4 真空断路器配套的操动机构是结构紧凑、性能稳定的平面蜗卷弹簧操动机构．操动机构同时操作三相灭弧室。
蜗卷弹簧可同时配有手动和电动两种储能方式。
操动机构可适用自动吸合闸操作。
平面蜗卷弹簧式操动机构包括带外罩的平面蜗卷弹簧33、储能系统、棘轮、操动机构和传力至各相断路器的连杆．此外，位于断路器外壳前方还装有诸如储能电动机、脱扣器、辅助开关、控制设备和仪表等辅助部件。
井下低压供电系统常见故障分析及其保护原理摘要：本文对煤矿井下低压电网中常见的的短路、漏电、过载、过电压、欠电压、断相等故障进行了深入的分析，讨论了相应的故障处理原理，针对各种保护确定一套可行的方案。
关键词：故障短路漏电保护一、井下低压供电系统特点我国矿井通常采用变电站加放射式供电的形式，以动力变压器为中心，引出主电缆，各个用电设备分别挂接在母线上，各个供电回路彼此独立，互不干扰。
供电系统结构主要分为五个部分：高压配电装置、降压变压器、总馈电开关、分支馈电开关和磁力启动器。
磁力启动器的末端接负载。
如图1所示。
图1 井下低压供电系统结构井下低压供电系统的特点：（1）我国矿井低压电网采用的电压等级目前，我国矿井供电结构主要采用6kV或10kV，通过双回路下井，在井下变电站通过井下降压变压器，将高压降为3.3kV、1140V、660V和380V等不同电压等级，目前我国井下普遍采用的是660V和1140V的低压电网，再通过不同型号的矿用电缆送到移动变电站、负荷控制中心，馈电开关或者磁力启动器等电气设备，形成了煤矿井下的配电网络，向采煤机、皮带运输机、破碎机、井下通风机等电器设备供电。
（2）井下电网的中性点接地方式井下低压电网的中性点接地方式可以分为大电流接地系统和小电流接地系统（NUGS）。
大电流接地系统包括中性点直接接地系统和中性点经低阻接地系统。
小电流接地系统包括中性点不接地系统（NUS）、中性点经消弧线圈接地系统（NES）和中性点经高阻接地系统（NRS）。
各种中性点接地方式的特点如下表2-1所示。
由于受历史条件和环境的影响，目前不同的国家采用的中性点处理方式也不同，像英国、加拿大国家大都采用的是中性点经小电阻接地和直接接地方式，日本、俄罗斯、德国等国家大多采用中性点不接地或经消弧线圈接地方式。
在我国井下电网中，普遍采用中性点不接地的方式，当井下电网发生单相接地故障时，由于大地与中性点之间绝缘，故障时的接地电流比较小，而三相电网线电压之间保持平衡，从而使生产设备在短时间内可以继续工作。
反孤岛装置技术说明书杭州继保南瑞电子科技有限公司安全信息安全定义安装注意事项使用注意事项1）在本装置内部断路器需挂警示牌“投入本装置前请确认“*****开关”（该开关为进光伏接入开关）已断开”。
2）在光伏接入开关侧需挂警示牌“开关合闸前请确认低压反孤岛装置已断开” 。
错误安装：设备被错误安装应用时，会使得反孤岛装置不能正常使用，由此可能危及人身或其他设备安全。
目录一、概述 (4)二、性能特点 (4)三、工作环境 (4)四、执行标准 (5)五、型号说明 (5)六、技术参数 (5)七、原理说明 (6)八、装置安装及接线 (8)九、反孤岛装置调试 (15)十、包装、运输及贮存 (16)一、概述低压反孤岛装置主要用于220/380V电网中，专门为电力检修或相关电力操作人员设计的一种反孤岛设备，由反孤岛控制器、操作开关和扰动负载组成，一般安装在分布式光伏发电系统送出线路电网侧，如配电低压侧母线，箱变低压母线，380V配电分支箱等，在电力人员检修与光伏发电相关的线路或设备时使用，以保证检修人员的人身安全。
安装反孤岛装置后，可以破坏并网光伏发电系统的孤岛效应，保证维修人员人身安全，保护设备安全；能够强迫用户侧逆变器停运，为系统检修提供方便。
二、性能特点本装置主要功能为破坏并网光伏发电系统的孤岛效应，保证运维人员人身安全，保护设备安全；具有如下主要技术特点：a）集保护、测量、信号、报警等功能于一体；b）能强迫用户侧逆变器停运，为系统检修提供方便；c）能够测量线路电压参数；d）与上级开关互为联锁，杜绝误操作；e）外形尺寸小，安装方式多样，适用于各种场合；f）保护原理成熟可靠，能够经历长时间的现场运行考验；g) 多回路操作时回路之间相互闭锁，保障操作和设备的安全性。
三、工作环境环境温度：-10℃~+45℃（户内），-40℃~+70℃（户外）；相对湿度：≤95%（25℃）；海拔高度：≤2000m，超过2000m按海拔修正系数进行修正。
TN、TT、IT供电系统的特点及安装要求380V/220V低压配电系统按保护接地的形式不同可分为：IT系统、TT系统和TN系统。
IT系统的电源中性点是对地绝缘的或经高阻抗接地，而用电设备的金属外壳直接接地。
即：过去称三相三线制供电系统的保护接地。
TT系统的电源中性点直接接地；用电设备的金属外壳亦直接接地，且与电源中性点的接地无关。
即过去的三相四线制供电系统中的保护接地。
TN系统，在变压器或发电机中性点直接接地的380/220V三相四线低压电网中，将正常运行时不带电的用电设备的金属外壳经公共的保护线与电源的中性点直接电气连接。
即过去的三相四线制供电系统中的保护接零。
TN系统的电源中性点直接接地，并有中性线引出。
按其保护线形式，TN系统又分为：TN-C系统、TN-S系统和TN-C-S系统等三种。
（1）TN-C系统(三相四线制)，该系统的中性线(N)和保护线(PE)是合一的，该线又称为保护中性线(PEN)线。
它的优点是节省了一条导线，缺点是三相负载不平衡或保护中性线断开时会使所有用电设备的金属外壳都带上危险电压。
（2）TN-S系统就是三相五线制，该系统的N线和PE线是分开的，从变压器起就用五线供电。
它的优点是PE线在正常情况下没有电流通过，因此不会对接在PE线上的其他设备产生电磁干扰。
此外，由于N线与PE线分开，N线断开也不会影响PE线的保护作用。
③TN-C-S系统(三相四线与三相五线混合系统)，该系统从变压器到用户配电箱式四线制，中性线和保护地线是合一的；从配电箱到用户中性线和保护地线是分开的，所以它兼有TN-C系统和TN-S系统的特点，常用于配电系统末端环境较差或有对电磁抗干扰要求较严的场所。
我国的低压配电系统基本上有三种：即TT系统、TN系统、IT系统。
上述各种保护系统均采用国际标准所用符号，第一字母T：表示中性点直接接地；I表示中性点不直接接地(不接地或经高电阻接地等)；第二个字母T：表示外露可导电部分对地直接电气连接与电力系统任何接地无关；N表示外露可导电部分与电力系统的接地点直接电气连接。

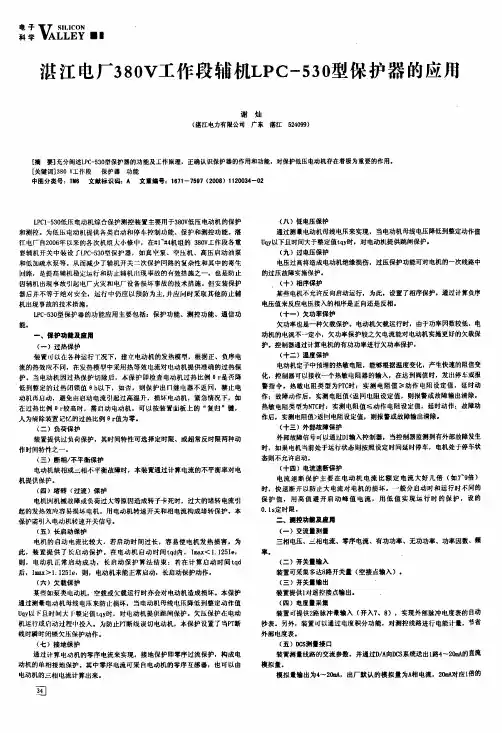

电子科学SI L I C o NL L E Y—I湛江电厂380v T．作段辅机LP C-530型保护器的应用谢灿(湛江电力有限公司广东湛江524099)[摘要】充分阐述L PC一530型保护器的功能及工作原理，正确认识保护器的作用和功能，对保护低压电动机存在着极为重要的作用．[关键词】380V工作段保护器功能中图分类号；T-6文献标识码：^文章编号：1671--7597(2008)1120034--02L PC I—530低压电动机综合保护测控装置主要用于380V低压电动机的保护和测控。
为低压电动机提供各类启动和停车控制功能、保护和测控功能。
湛江电厂白2006年以来的各次机组大小修中，在#l~#4机组的380V_E作段各蘑要辅机开关中装设，LP C-530型保护器，如真卒泵、卒压机、高压肩动油泵和低加疏水泵等。
从而减少了辅机开关二次保护同路的复杂性和其中的寄生凹路，是提高辅机稳定运行和防止辅机f f；现事故的有效措施之一，也是防止因辅机出现事故引起电厂火灾和电厂设备损坏事故的技术措施。
但安装保护器后并不等于绝对安全，运行中仍应以预防为主，并应问时采取其他防止辅机出现事故的技术措施。
L PC-530型保护器的功能应用主要包括：保护功能、测控功能、通信功能。
一、保护功能及应用(一)过热保护装置町以在各种运行丁况下，建立电动机的发热模型，根据正、负序电流的热效麻不同，在发热模犁中采用热等效电流对电动机提供准确的过热保护。
当电动机因过热保护切除后，本保护即检查电动机过热比例0r是否降低到整定的过热闭锁值0b以下，如否．则保护出几继哇三器不返同。
禁止电动机再启动，避免由启动电流引起过高温升，损坏电动机，紧急情况下，如在过热比例o r较高时，需启动电动机，可以按装置面板上的“复归”键，人为清除装置记忆的过热比例e r值为零。
(二)负荷保护装置提供过负荷保护，其时间特性可选择定时限、或超常反时限两种动作时间特性之一。
故障维修—166—380V 低压配电网的故障及解决措施杨世生（镇江三新供电服务有限公司句容分公司，江苏 句容 212400）1 380V 低压配电网的故障类型1.1公用设备故障 所谓的公用设备故障主要就是指供电企业在向居民用户进行电力供应时因为公用的设备因素而导致的故障的发生。
例如，低压熔断器、低压刀闸、变压器以及计量装置等。
1.2用户故障 低压用户故障主要是指用户计量装置出线之后由家用电器或者线路等私有财产所造成的线路故障。
1.3外在因素故障 低压电网在进行电力供应时，除了内在因素导致的故障发生外，还有外在因素所导致的故障发生。
例如，低压电网在进行电力输送时受到了洪水、大风、地震等一系列不可控灾害，或者是设备在输电过程中被人为的破坏等。
这些外在因素的影响对于低压电网的电力供应也会造成严重的影响，为此电力部门需要在进行低压电网安装时充分考虑到这些故障因素的存在，并积极探究解决方案。
2 380V 低压配电网的故障原因分析2.1公用设备故障原因 产生设备故障的诱因很多，主要归为几大类：(1)设备运行的时间较长难免出现老化现象，再加上维护保养工作做的不好，不符合规范要求使用等原因，极易引发故障。
(2)线路及设备长时间处于过载工作状态，加快了老化速度而且加大了故障出现的可能性，容易造成设备烧毁和保护开关的跳闸现象发生。
(3)电网的三相不平衡引发的保护动作以及线路过热损坏。
(4)入户线路线径过细，而配电用户增多，如果设备检修不到位或没有增大线径，会导致线路的接触不良，时间过久会产生接触不良发热或过载现象产生，易引发跳闸和烧毁线路故障。
(5)老鼠进入配电室经过低压母线时可引发低压保护动作，植物生长过高导致的用户线路同样也可以导致低压短路引发的跳闸。
2.2用户故障原因 主要是由于用户的电能计量表后面的漏电保护开关或由于质量原因跳闸，或由于用户的用电设备过多引发的过载跳闸，也可能是由于不规范使用用电设备和没有对设备采用良好的接地引起的。
......word文档......专业资料、仅供参考CSC-831系列低压保护测控装置说明书目录......内容齐全...学习、分享、下载......word文档......专业资料、仅供参考第一篇装置技术说明 (1)1 概述 (1)1.1适用范围 (2)1.2装置主要特点 (2)2 技术条件 (3)2.1环境条件 (3)2.2电气绝缘性能 (3)2.3机械性能 (3)2.4电磁兼容性 (3)2.5安全性能 (4)2.6热性能（过载能力） (4)2.7功率消耗 (4)2.8输出触点容量 (4)2.9装置主要技术参数 (4)2.9.1 额定参数 (4)2.9.2 整定范围（装置CSC-831E除外） (5)2.9.3 动作值误差（装置CSC-831E除外） (5)2.9.4 测量表计精度 (5)2.9.5 精确工作范围 (5)3 装置构成 (6)3.1装置CT模块 (6)3.2保护测控模块 (10)3.2.1 端子图 (10)3.2.2 开关量定义表 (11)3.2.3 尺寸结构与组成 (12)3.2.4 电源输入 (13)3.2.5 电压信号输入 (13)3.2.6 电流信号输入 (13)3.2.7 开关量输入 (13)3.2.8 继电器输出 (14)3.2.9 模拟量输出接口（4～20mA） (14)3.2.10系统时钟 (15)3.2.11 事件记录 (15)3.2.12 装置通信 (15)3.3操作显示器 (15)3.4抗晃电电源模块 (16)4 CSC-831L低压配电保护测控装置 (18)4.1CSC-831L装置简介 (18)......内容齐全...学习、分享、下载......word文档......专业资料、仅供参考4.1.1 CSC-831L保护功能 (18)4.1.2 CSC-831L测控功能 (18)4.2CSC-831L保护功能 (18)4.2.1 低电压保护 (19)4.2.2 三段三时限过流保护 (19)4.2.3 接地保护/告警 (19)4.2.4 过电压保护 (20)4.2.5 PT断线告警 (20)4.2.6 事故跳闸功能 (20)4.2.7 跳闸失败 (20)4.3CSC-831L定值清单及说明 (21)4.3.1 CSC-831L软压板清单 (21)4.3.2 CSC-831L定值清单及说明 (21)4.3.3 CSC-831L控制字各位定义 (22)4.4CSC-831L典型接线示意图 (23)5 CSC-831M 低压电动机保护测控装置 (25)5.1CSC-831M装置简介 (25)5.1.1保护功能 (25)5.1.2 测控功能 (26)5.1.3 管理功能 (26)5.1.4 运行控制功能 (26)5.2CSC-831M保护功能 (26)5.2.1 过载保护 (27)5.2.2 三段三时限过流保护 (28)5.2.3 堵转保护 (28)5.2.4 长起动保护 (29)5.2.5 接触器分断能力保护 (29)5.2.6 不平衡保护 (30)5.2.7 负序过流保护 (30)5.2.8 接地保护 (31)5.2.9 过压保护 (31)5.2.10 低电压保护 (31)5.2.11 PT断线告警 (32)5.2.12 起动过程中保护元件的投退 (32)5.2.13 tE时间保护（适用于CSC-831MS） (32)5.2.14 反相序保护（适用于CSC-831MS） (33)5.2.15 欠载保护（适用于CSC-831MS） (34)5.3CSC-831M运行控制功能 (34)5.3.1 电机的起机、停机 (34)5.3.2 起动时间 (35)......内容齐全...学习、分享、下载......word文档......专业资料、仅供参考5.3.3 起动方式 (35)5.3.4 转换时间 (35)5.3.5 失压重起动控制功能 (35)5.3.6 上电自起设置 (37)5.3.7 事故跳闸功能 (37)5.4CSC-831M定值及整定说明 (37)5.4.1 CSC-831M软压板清单 (37)5.4.2 CSC-831M保护定值 (38)5.4.3 CSC-831M控制定值 (40)5.5CSC-831M典型应用接线示意图 (41)5.5.1 断路器模式 (41)5.5.2 接触器直接起动模式 (43)5.5.3 接触器双速（双向）起动 (45)5.5.4 接触器星/角起动（Y/△起动） (47)6 CSC-831P 低压PT保护测控装置 (50)6.1CSC-831P装置简介 (50)6.1.1 保护功能 (50)6.1.2 测量功能 (50)6.2CSC-831P保护功能 (50)6.2.1 低电压保护 (50)6.2.2过电压告警 (51)6.2.3 零序过压告警 (51)6.2.4 PT断线告警 (51)6.3CSC-831P定值及整定说明 (52)6.3.1 CSC-831P PT保护测控装置软压板清单及说明 (52)6.3.2 CSC-831P PT保护测控装置定值清单及说明 (52)6.4CSC-831P典型接线示意图 (53)7 CSC-831E交流IO单元 (55)7.1CSC-831E装置简介 (55)7.2CSC-831E定值清单及说明 (55)7.3CSC-831E典型接线示意图 (56)第二篇用户安装使用说明 (57)8 开箱检查 (57)9 安装调试 (57)9.1安装 (57)9.2装置通电检查 (57)9.3开出检查 (58)9.4跳合闸回路试验 (58)......内容齐全...学习、分享、下载......word文档......专业资料、仅供参考9.5站内通信检验 (58)9.6保护功能试验 (58)9.7运行检查 (58)10 人机接口及其使用说明 (59)10.1装置人机界面布置 (59)10.1.1保护测控模块人机接口及其使用说明 (59)10.1.2操作显示器人机接口 (60)10.2操作显示器菜单及使用说明 (61)10.2.1 菜单结构 (61)10.2.2 主菜单 (62)10.2.3 工程菜单 (63)10.2.4 测试菜单 (65)11运行及维护 (65)11.1装置投运 (65)11.2装置运行 (66)11.3运行注意事项 (66)11.4装置维护 (66)11.5运行环境 (66)12装置配置表 (68)13 运输、贮存 (69)......内容齐全...学习、分享、下载第一篇装置技术说明1 概述CSC-831 系列低压保护测控装置适用于交流50Hz或60Hz、额定工作线电压100V或380V的发电厂、石化、冶金、煤炭、轨道交通等行业的低压系统中，具备完善的保护、测量、控制与监视功能，为低压系统的保护与控制提供了完整的解决方案，可有力保障配电系统的安全稳定运行。
剩余电流保护装置的合理配置剩余电流保护装置应是根据低压电网系统运行方式而配置的，合理的配置剩余电流动作保护装置，对农网的安全运行，增强安全供电的可靠性、降低大面积停电范围、降低人员伤亡事故、降低低压线损及因漏电引起的电气火灾，将起到十分重要的作用。
1整体式剩余电流动作保护装置的配置GB13955-2005《剩余电流保护装置安装和运行》明确规定，对采用TT系统的农村低压电网，都必须装有剩余电流动作保护装置，并作分级保护配置，由于末端使用220/380V电源的电气设备，大多数使用三极四线剩余电流动作保护装置，而三极四线剩余电流动作保护装置N线不受开关控制，不能断开，始终与上级N线连在一起。
这样一旦N线或某相线接地，末端剩余电流动作保护装置动作，但由于N线与负荷连接，通过负荷与总N线连接，导致N线接地，引起上级剩余电流动作保护装置动作。
2组合拼接式剩余电流动作保护装置的配置组合拼接式剩余电流动作保护装置在宾馆、饭店、办公楼、综合住宅楼应用较广泛。
在建筑物内各回路按规范要求，设置剩余电流动作保护装置。
以下对单极二线剩余电流动保护装置简称为1P+N剩余电流保护，二极二线剩余电流动作保护装置称：2P保护，三极三线剩余电流动作保护装置称：3P保护，三极四线剩余电流动作保护装置称：3P+N保护，四极四线剩余电流动作保护装置称：4P保护。
高分断路器简称为：1P、2P、3P、4P分断器，现将安装配置简述如下。
根据供电范围、楼层负荷大小，供电分回路，作出分级分路供电保护，每户及每个房间不能因漏电影响其它用电及引起第一级、第二级剩余电流动作保护装置动作。
对配电系统来讲，宾馆、饭店、住宅楼办公楼（220/380V电源配电前面已述）的厨卫、插座、空调、照明等用电器大多数使用的是单相电源，所选用的是单极剩余电流动作保护装置，1P+N脱扣器和1P分断器组合。
这种安装方式在供电可靠性上有一定缺陷，因为末端装配了1P剩余电流动作保护装置，或照明不加剩余电流动作保护装置，只用1P 分断器。
6KV及380V厂用电保护配置及其原理一、电动机保护：电动机主要配有下列保护：1、速断保护：速断保护主要是用来反应电动机内部短路故障，当电动机内部发生短路故障时，速断保护以0秒时限作用于该电动机的电源开关,电流速断保护作为电动机引出线及定子绕组相间短路的主保护之一2、过负荷：用来反应电动机过载，发信3、低电压：在电压降低或者消失电动机的转速下降；当电压恢复时，在电动机绕组内部开始流过比额定电流大好几倍的自启动电流，这样大的自启动电流将使电网电压降加大，使电压恢复的过程延长，增加电动机达到正常转数的困难，甚至不能自启动，为了保证重要电动机的自启动们必须切除一部分不重要的电动机，使电网的电压降减小，因此，在不重要和次要电动机上装设的电压保护，当电压消失或者降低时动作，将电动机从电网上断开。
当电压降低到65%时，以0.5秒切断次要负荷，当电压降低到45%时，以9秒的时限断开重要负荷。
4、零序：反应电动机线圈及其引出线部分的单相接地保护，当电动机出现单相接地时，以0.1秒的时限作用于电源开关。
5、反时限过流保护: 电动机热过载（过负荷）的主保护及定子绕组或引出线相间短路的后备保护6、负序电流：当发生电动机断相，反相、定子绕组或引出线不对称相间短路、定子绕组匝间短路时，将产生负序电流,采用负序电流保护来反应电动机内部不对称短路故障，负序Ⅰ段以0.5秒，Ⅱ段以10秒时限作用于电源开关7、差动：电动机的电流速断保护的动作电流是按照躲过电动机的起动电流来整定的，而电动机的起动电流比额定电流大得多，这就降低了保护的灵敏度，对于电动机内部保护区很小。
因此，大容量的电动机应装设差动保护。
8、堵转保护：在电动机正常运转过程中，假若转子被卡住，电流将增大，当电流大于整定值时，延时跳闸，这就是堵转保护。
9、起动时间过长保护：电动机开始起动，经过整定的起动时间，其电流值仍大于整定起动电流值，则表明电动机起动时间过长，此次起动未成功，电动机有严重发热的危险10、频繁起动保护：实际运行中，电动机若起动不起来，运行人员可能在较短时间内连续操作数次，使电动机频繁起动，或者有些电动机具有特殊的负载，需要频繁的跳开又起动。
有关低压供电系统的接地方式的分析一、工程施工供电系统工程施工用电的基本供电系统有（380V）三相三线制和（380/220V）三相四线制等，但这些名词术语内涵不是十分严格。
国际电工委员会（IEC ）对此作了统一规定，称为TT 系统、TN 系统、IT 系统。
其中TN 系统又分为TN-C 、TN-S 、TN-C-S 系统。
下面就以上所指各种供电系统做一个扼要的分析。
（一）工程供电的基本方式根据IEC 规定的各种保护方式、术语概念，低压配电系统按接地方式的不同分为三类，即TT 、TN 和IT 系统，分述如下。
（1 ）TT 方式供电系统 TT 方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称TT 系统。
第一个符号T 表示电力系统中性点直接接地；第二个符号T 表示负载设备金属外壳和正常不带电的金属部分与大地直接联接，而与系统如何接地无关。
在TT 系统中负载的所有接地均称为保护接地，如图1-1 所示。
这种供电系统的特点如下。
图1-11 ）当电气设备的金属外壳带电（相线碰壳或设备绝缘损坏而漏电）时，由于有接地保护，可以大大减少触电的危险性。
但是，低压断路器（自动开关）不一定能跳闸，造成漏电设备的外壳对地电压高于安全电压，属于危险电压。
2 ）当漏电电流比较小时，即使有熔断器也不一定能熔断，所以还需要漏电保护器作保护，困此TT 系统不宜在380/220V供电系统中应用。
3 ）TT 系统接地装置耗用钢材多，而且难以回收、费工时、费料。
现在有的施工单位是采用TT 系统，施工单位专门安装一组接地装置，引出一条专用接地保护线，以减少需接地装置钢材用量，如图1-2 所示。
图1-2把新增加的专用保护线PE 线和工作零线N 分开，其特点是：a.共用接地线与工作零线没有电的联系；b.正常运行时，工作零线可以有电流，而专用保护线没有电流；c. TT 系统适用于用电设备容量小且很分散的场合。
（2 ）TN 方式供电系统这种供电系统是将电气设备的金属外壳和正常不带电的金属部分与工作零线相接的保护系统，称作接零保护系统，用TN 表示。
