第六单供配电系统的保护本章讲的是企业供电系统的保护装置。
首先简述继电保护的任务和基本要求，然后介绍常用的保护继电器及继电保护的结线方式和操作方式及电力线路和电力变压器的各种继电保护的结线、原理、整定计算、供配电系统的防雷与接地问题。

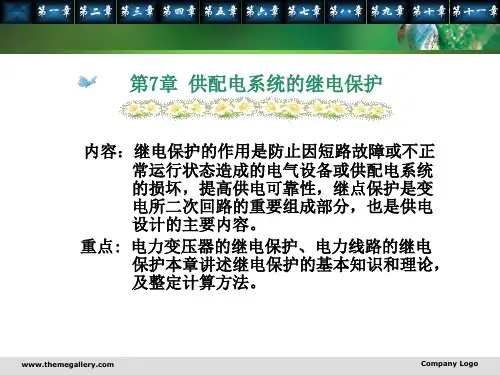

第一节继电保护的任务与要求一、继电保护装置的任务继电保护装置是按照保护的要求，将各种继电器按一定的方式进行连接和组合而成的电气装置，其任务是：（1）故障时作用于跳闸（2）异常状态时发出报警信号二、对继电保护的基本要求（1）选择性（2）可靠性（3）速动性（4）灵敏度继电保护装置除了满足上述四项基本要求外，尚应要求投资省、便于调试和维护，且尽可能满足系统运行所要求的灵活性。
第二节常用的保护继电器及其结线和操作方式一、继电器的分类继电器是一种在其输入的物理量（电气量或非电气量）达到规定值时，其电气量输出电路被接通或分断的自动电器。
继电器按其输入量的性质分，有电气继电器和非电气继电器两大类。
按其用途分，有控制继电器和保护继电器两大类，前者用于自动控制电路，后者用于继电保护电路。
保护继电器按其在继电保护装置电路中的功能分，有“测量继电器”和“有或无继电器”两大类。
测量继电器装设在继电保护装置电路的第一级，用来反应被保护元件（电气设备或线路）的特性量变化情况。
当其特性量达到预先整定的动作值时即行动作，在保护装置中属于主保护，或称起动继电器。
有或无继电器是一种只按电气量是否在其工作范围内或者是否为零时而动作的电气继电器，包括时间继电器、中间继电器、信号继电器等，在继电保护装置中用来实现特定的逻辑功能，属于辅助继电器，过去也称为逻辑继电器。
保护继电器按其组成元件分，有机电型、晶体管型和微机型三类。
由于机电型继电器具有可靠、便于维修和调试等优点，因此我国企业供电系统目前仍以传统的机电型继电器为主。
机电型继电器按其结构原理分，有电磁式和感应式继电器。
保护继电器按其反应的物理量分，有电流继电器、电压继电器、功率继电器、瓦斯继电器、欠电压（低电压）继电器等。

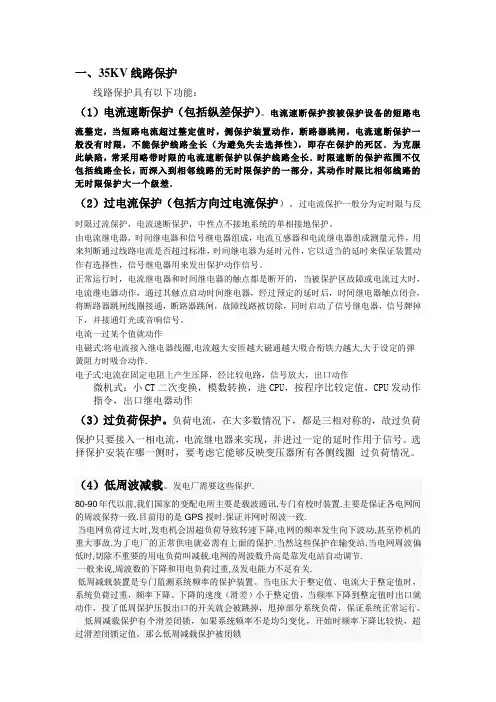

一、35KV线路保护线路保护具有以下功能：（1）电流速断保护（包括纵差保护）。
电流速断保护按被保护设备的短路电流整定，当短路电流超过整定值时，侧保护装置动作，断路器跳闸，电流速断保护一般没有时限，不能保护线路全长（为避免失去选择性），即存在保护的死区．为克服此缺陷，常采用略带时限的电流速断保护以保护线路全长．时限速断的保护范围不仅包括线路全长，而深入到相邻线路的无时限保护的一部分，其动作时限比相邻线路的无时限保护大一个级差．（2）过电流保护（包括方向过电流保护）。
过电流保护一般分为定时限与反时限过流保护，电流速断保护，中性点不接地系统的单相接地保护。
由电流继电器，时间继电器和信号继电器组成，电流互感器和电流继电器组成测量元件，用来判断通过线路电流是否超过标准，时间继电器为延时元件，它以适当的延时来保证装置动作有选择性，信号继电器用来发出保护动作信号。
正常运行时，电流继电器和时间继电器的触点都是断开的，当被保护区故障或电流过大时，电流继电器动作，通过其触点启动时间继电器，经过预定的延时后，时间继电器触点闭合，将断路器跳闸线圈接通，断路器跳闸，故障线路被切除，同时启动了信号继电器，信号牌掉下，并接通灯光或音响信号。
电流一过某个值就动作电磁式:将电流接入继电器线圈,电流越大安匝越大磁通越大吸合衔铁力越大,大于设定的弹簧阻力时吸合动作.电子式:电流在固定电阻上产生压降，经比较电路，信号放大，出口动作微机式：小CT二次变换，模数转换，进CPU，按程序比较定值，CPU发动作指令，出口继电器动作（3）过负荷保护。
负荷电流，在大多数情况下，都是三相对称的，故过负荷保护只要接入一相电流，电流继电器来实现，并进过一定的延时作用于信号。
选择保护安装在哪一侧时，要考虑它能够反映变压器所有各侧线圈过负荷情况。
（4）低周波减载。
发电厂需要这些保护.80-90年代以前,我们国家的变配电所主要是载波通讯.专门有校时装置.主要是保证各电网间的周波保持一致.目前用的是GPS授时.保证并网时周波一致.当电网负荷过大时,发电机会因超负荷导致转速下降,电网的频率发生向下波动,甚至停机的重大事故.为了电厂的正常供电就必需有上面的保护.当然这些保护在输变站.当电网周波偏低时,切除不重要的用电负荷叫减载.电网的周波数升高是靠发电站自动调节.一般来说,周波数的下降和用电负荷过重,及发电能力不足有关.低周减载装置是专门监测系统频率的保护装置。

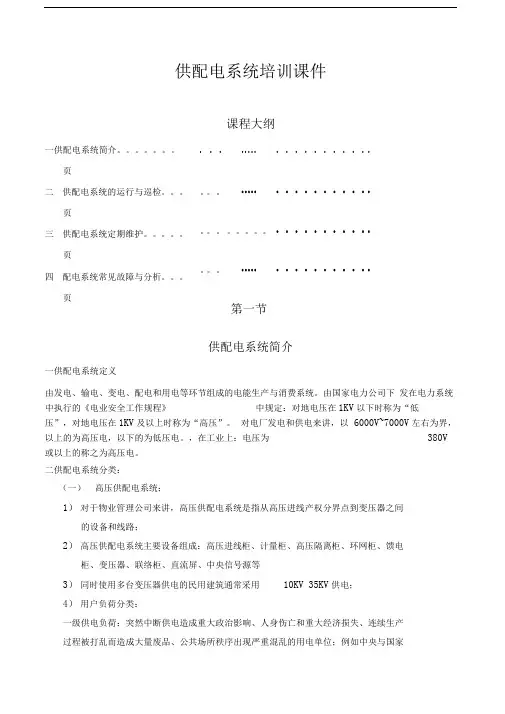

供配电系统培训课件课程大纲一供配电系统简介。
页二 供配电系统的运行与巡检。
页三 供配电系统定期维护。
页四 配电系统常见故障与分析。
页供配电系统简介一供配电系统定义由发电、输电、变电、配电和用电等环节组成的电能生产与消费系统。
由国家电力公司下 发在电力系统中执行的《电业安全工作规程》中规定：对地电压在1KV 以下时称为“低压”，对地电压在1KV 及以上时称为“高压”。
对电厂发电和供电来讲，以 6000V~7000V 左右为界，以上的为高压电，以下的为低压电。
，在工业上：电压为 380V或以上的称之为高压电。
二供配电系统分类：（一） 高压供配电系统；1） 对于物业管理公司来讲，高压供配电系统是指从高压进线产权分界点到变压器之间的设备和线路；2） 高压供配电系统主要设备组成：高压进线柜、计量柜、高压隔离柜、环网柜、馈电柜、变压器、联络柜、直流屏、中央信号源等3） 同时使用多台变压器供电的民用建筑通常采用 10KV 35KV 供电；4） 用户负荷分类：一级供电负荷：突然中断供电造成重大政治影响、人身伤亡和重大经济损失、连续生产 过程被打乱而造成大量废品、公共场所秩序出现严重混乱的用电单位；例如中央与国家0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0。
。
