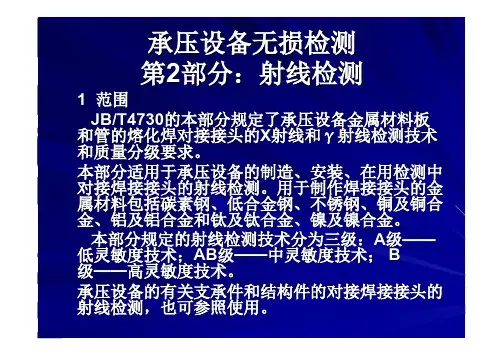

承压设备无损检测第2部分：射线检测1 范围JB/T4730的本部分规定了承压设备金属材料板和管的熔化焊对接接头的X射线和γ射线检测技术和质量分级要求。
本部分适用于承压设备的制造、安装、在用检测中对接焊接接头的射线检测。
用于制作焊接接头的金属材料包括碳素钢、低合金钢、不锈钢、铜及铜合金、铝及铝合金和钛及钛合金、镍及镍合金。
本部分规定的射线检测技术分为三级：A级——低灵敏度技术；AB级——中灵敏度技术；B 级——高灵敏度技术。
承压设备的有关支承件和结构件的对接焊接接头的射线检测，也可参照使用。
1、理解：（1）适用对象包括承压设备的制造、安装、在用（2）检测的金属材料包括；碳素钢、低合金钢、不锈钢、铜及铜合金、铝及铝合金和钛及钛合金、镍及镍合金（3）A级AB级B级系指检测技术分级，不是底片质量分级。
2 、应用：（1）对不同的金属材料透照的厚度不同例如碳素钢、低合金钢、不锈钢、铜及铜合金、镍及镍合金透照厚度2－400mm（5.1.1）铝及铝合金透照厚度2－80mm（5.2.1）钛合金2－50mm（5.3.1）（2）不适用范围；锻件、管材、棒材。
T型焊缝、角焊缝、堆焊层一般也不宜采用。
（使用原则4.2.2）3 、注意：如承压设备的支承件或结构件也采用该标准时应在检测报告中注明《参照》同时应有委托方的确认。
2 规范性引用文件•下列文件中的条款，通过JB/T 4730的本部分的引用而成为本部分的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分。
然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本部分。
GB 11533—1989 标准对数视力表GB 16357—1996 工业Ｘ射线探伤放射卫生防护标准GB 18465—2001 工业γ射线探伤放射卫生防护要求GB 18871—2002 电离辐射防护及辐射源安全基本标准GB/T 19348.1—2003 无损检测工业射线照相胶片第1部分：工业射线胶片系统的分类GB/T 19348.2—2003 无损检测工业射线照相胶片第2部分：用参考值方法控制胶片处理HB 7684—2000 射线照相用线型像质计JB 4730.1—2005 承压设备无损检测第1部分：通用要求JB/T 7902—1999 线型像质计JB/T 7903—1999 工业射线照相底片观片灯（共计10个)1、理解：（1）JB/T4730直接引用了文件中的某些条款（2）在工作中要执行这些标准中的有关规定。
承压设备无损检测第1部分:通用要求1 范围JB/T 4730的本部分规定了射线检测、超声检测、磁粉检测、渗透检测和涡流检测五种无损检测方法的一般要求和使用原则。
本部分适用于在制和在用金属材料制承压设备的无损检测。
2 规范性引用文件下列文件中的条款，通过JB/T 4730的本部分的引用而成为本部分的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 12604.1 无损检测术语超声检测GB/T 12604.2 无损检测术语射线检测GB/T 1 2604.3 无损检测术语渗透检测GB/T 12604.4 无损检测术语声发射检测GB/T 12604.5 无损检测术语磁粉检测GB/T 12604.6 无损检测术语涡流检测GB 17925—1999 气瓶对接焊缝x射线实时成像检测GB/T 18182—2000 金属压力容器声发射检测及结果评价方法GB/T 19293—2003 对接焊缝x射线实时成像检测法JB/T 4730.2 承压设备无损检测第2部分:射线检测JB/T 4730.3 承压设备无损检测第3部分:超声检测JB/T 4730.4 承压设备无损检测第4部分:磁粉检测JB/T 4730.5 承压设备无损检测第5部分:渗透检测JB/T 4730.6 承压设备无损检测第6部分:涡流检测国家质量监督检验检疫总局国质锅检字[2003]248号文特种设备无损检测人员考核与监督管理规则。
3术语和定义GB/T 12604.1～12604.6规定的、以及下列术语和定义适用于JB/T 4730的本部分。
3.1公称厚度T nominal thickness受检工件名义厚度，不考虑材料制造偏差和加工减薄。
3.2透照厚度W penetrated thickness射线照射方向上材料的公称厚度。

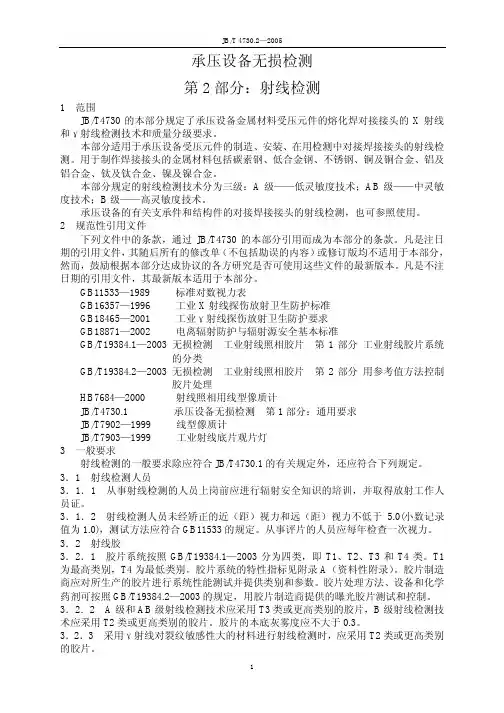

承压设备无损检测第2部分：射线检测1范围JB/T4730的本部分规定了承压设备金属材料受压元件的熔化焊对接接头的X射线和γ射线检测技术和质量分级要求。
本部分适用于承压设备受压元件的制造、安装、在用检测中对接焊接接头的射线检测。
用于制作焊接接头的金属材料包括碳素钢、低合金钢、不锈钢、铜及铜合金、铝及铝合金、钛及钛合金、镍及镍合金。
本部分规定的射线检测技术分为三级：A级——低灵敏度技术；AB级——中灵敏度技术；B级——高灵敏度技术。
承压设备的有关支承件和结构件的对接焊接接头的射线检测，也可参照使用。
2规范性引用文件下列文件中的条款，通过JB/T4730的本部分引用而成为本部分的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本部分。
GB11533—1989标准对数视力表GB16357—1996工业X射线探伤放射卫生防护标准GB18465—2001工业γ射线探伤放射卫生防护要求GB18871—2002电离辐射防护与辐射源安全基本标准GB/T19384.1—2003无损检测工业射线照相胶片第1部分工业射线胶片系统的分类GB/T19384.2—2003无损检测工业射线照相胶片第2部分用参考值方法控制胶片处理HB7684—2000射线照相用线型像质计JB/T4730.1承压设备无损检测第1部分：通用要求JB/T7902—1999线型像质计JB/T7903—1999工业射线底片观片灯3一般要求射线检测的一般要求除应符合JB/T4730.1的有关规定外，还应符合下列规定。
3．1射线检测人员3．1．1从事射线检测的人员上岗前应进行辐射安全知识的培训，并取得放射工作人员证。
3．1．2射线检测人员未经矫正的近（距）视力和远（距）视力不低于5.0(小数记录值为1.0)，测试方法应符合GB11533的规定。

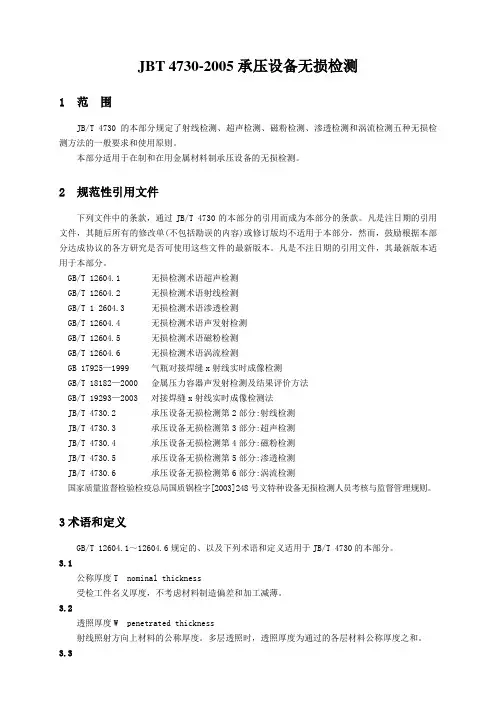

JBT 4730-2005承压设备无损检测1 范围JB/T 4730的本部分规定了射线检测、超声检测、磁粉检测、渗透检测和涡流检测五种无损检测方法的一般要求和使用原则。
本部分适用于在制和在用金属材料制承压设备的无损检测。
2 规范性引用文件下列文件中的条款，通过JB/T 4730的本部分的引用而成为本部分的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 12604.1 无损检测术语超声检测GB/T 12604.2 无损检测术语射线检测GB/T 1 2604.3 无损检测术语渗透检测GB/T 12604.4 无损检测术语声发射检测GB/T 12604.5 无损检测术语磁粉检测GB/T 12604.6 无损检测术语涡流检测GB 17925—1999 气瓶对接焊缝x射线实时成像检测GB/T 18182—2000 金属压力容器声发射检测及结果评价方法GB/T 19293—2003 对接焊缝x射线实时成像检测法JB/T 4730.2 承压设备无损检测第2部分:射线检测JB/T 4730.3 承压设备无损检测第3部分:超声检测JB/T 4730.4 承压设备无损检测第4部分:磁粉检测JB/T 4730.5 承压设备无损检测第5部分:渗透检测JB/T 4730.6 承压设备无损检测第6部分:涡流检测国家质量监督检验检疫总局国质锅检字[2003]248号文特种设备无损检测人员考核与监督管理规则。
3术语和定义GB/T 12604.1～12604.6规定的、以及下列术语和定义适用于JB/T 4730的本部分。
3.1公称厚度T nominal thickness受检工件名义厚度，不考虑材料制造偏差和加工减薄。
3.2透照厚度W penetrated thickness射线照射方向上材料的公称厚度。

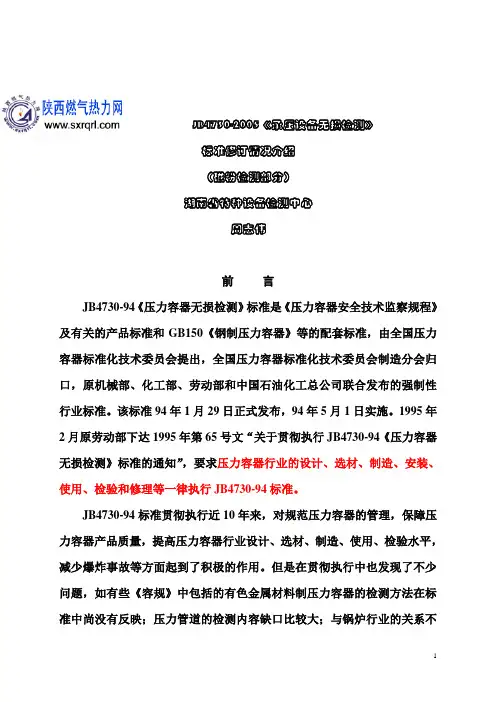

JB4730-2005《承压设备无损检测》标准修订情况介绍（磁粉检测部分）湖南省特种设备检测中心周志伟前言JB4730-94《压力容器无损检测》标准是《压力容器安全技术监察规程》及有关的产品标准和GB150《钢制压力容器》等的配套标准，由全国压力容器标准化技术委员会提出，全国压力容器标准化技术委员会制造分会归口，原机械部、化工部、劳动部和中国石油化工总公司联合发布的强制性行业标准。
该标准94年1月29日正式发布，94年5月1日实施。
1995年2月原劳动部下达1995年第65号文“关于贯彻执行JB4730-94《压力容器无损检测》标准的通知”，要求压力容器行业的设计、选材、制造、安装、使用、检验和修理等一律执行JB4730-94标准。
JB4730-94标准贯彻执行近10年来，对规范压力容器的管理，保障压力容器产品质量，提高压力容器行业设计、选材、制造、使用、检验水平，减少爆炸事故等方面起到了积极的作用。
但是在贯彻执行中也发现了不少问题，如有些《容规》中包括的有色金属材料制压力容器的检测方法在标准中尚没有反映；压力管道的检测内容缺口比较大；与锅炉行业的关系不够明确；射线检测部分尚有一些条款不尽完善，此外在用锅炉、压力容器及压力管道的无损检测内容尚无标准规范可循等等。
上述问题有的通过标准修改单和标准宣贯进行了修改和说明，有的则尚未解决。
2000年全国质量技术监督总局锅炉局及全国锅容标委决定对JB4730-94标准进行修订，现将磁粉检测部分的主要修订内容给大家作一个汇报。
第一章范围1．检测范围JB4730-94标准（磁粉篇）检测范围仅限于铁磁性材料制成的压力容器及其零件。
JB4730-2005标准将检测范围扩大到锅炉、压力容器及压力管道等承压设备。
与承压设备有关的支承件和结构件，如有要求也可参照本标准进行磁粉检测。
2．标准编制依据在60年代，国内不少单位对压力容器进行磁粉检测是采用苏联50年代的操作规范，有的是按1964年机械部无损探伤技术条件要求进行检测。

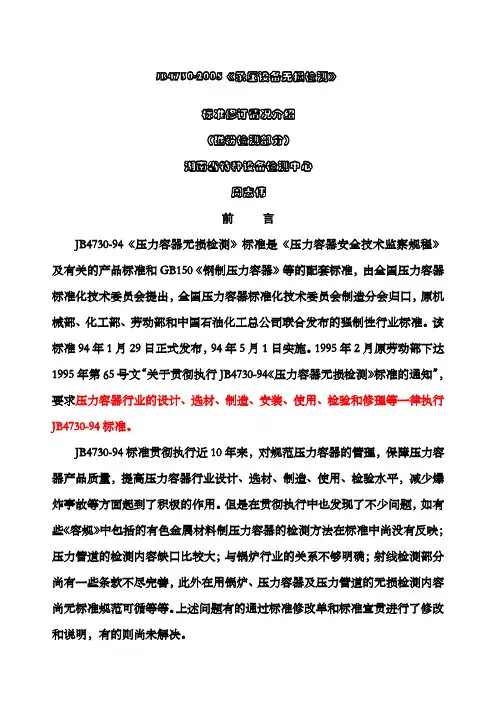

JB4730-2005《承压设备无损检测》标准修订情况介绍（磁粉检测部分）湖南省特种设备检测中心周志伟前言JB4730-94《压力容器无损检测》标准是《压力容器安全技术监察规程》及有关的产品标准和GB150《钢制压力容器》等的配套标准，由全国压力容器标准化技术委员会提出，全国压力容器标准化技术委员会制造分会归口，原机械部、化工部、劳动部和中国石油化工总公司联合发布的强制性行业标准。
