液压风扇工作原理液压风扇是一种利用液压驱动的风机设备,它的工作原理是通过液体的流动来驱动叶轮旋转,从而实现风扇的工作。
液压风扇通常由液压马达、齿轮箱、叶轮、流体系统以及控制系统等组成。
首先,液压风扇的液压马达是实现动力输出的核心部件。
液压马达内部通常由一系列的齿轮或齿轮泵组成,当液压液从液压系统进入液压马达时,通过齿轮或齿轮泵的转动将液压能转换为机械能,驱动马达输出高速旋转的动力。
其次,液压马达输出的旋转动力通过齿轮箱传递到连接在马达上的叶轮。
齿轮箱内通常由一系列的齿轮系统组成,通过齿轮的啮合,将液压马达输出的高速旋转动力转变为叶轮所需的恰当转速,使叶轮得以以稳定的速度旋转。
在液压风扇中,叶轮是风扇的重要组成部分。
叶轮的作用是将通过齿轮箱传递过来的高速旋转动力转化为气流动能,从而形成强大的风力。
液压风扇通常采用的是多片叶片的结构,叶片通过与液压风扇外壳的间隙协作,将流体吸入并排出,产生大量的气流,形成强劲的风力。
液压风扇的流体系统也是其工作原理中的重要组成部分。
流体系统主要由液压系统、冷却系统和滤清系统组成。
液压系统负责将液压液送入液压马达,驱动马达输出动力。
冷却系统通过循环冷却液体来保持液压风扇的稳定运行温度,防止过热影响工作效率。
滤清系统则起到过滤液压液中的杂质和油污的作用,保持液压风扇的顺畅运行。
最后,液压风扇的控制系统是实现其工作原理中精确控制的关键部分。
控制系统通过精确控制液压液的供应和压力,从而调节液压马达的转速和叶轮的旋转速度。
通过调节流体进出量、液压液的压力等参数,能够实现对液压风扇转速和输出风量的精确控制,以满足不同使用环境和需求。
总结起来,液压风扇利用液体流动转换为机械能,通过液压马达、齿轮箱、叶轮、流体系统以及控制系统等组成,实现风扇的工作。
液压马达将液压能转换为机械能,齿轮箱将高速旋转的动力传递给叶轮,叶轮将动力转换为气流动能,形成强大的风力。
流体系统负责液压液的供应、冷却和过滤,而控制系统则实现对液压风扇的精确控制。
液压系统的工作原理液压系统是一种利用液体传递能量的技术,广泛应用于工业领域。
它通过液体在封闭管路中的传递和控制,在各种机械装置中产生力和运动。
本文将介绍液压系统的工作原理及其应用。
一、液压系统的基本组成液压系统主要由以下几个基本组成部分构成:1. 液压液:常用的液压液有液压油和液压液体。
液压油具有优异的润滑性能和良好的密封性能,适用于高压系统。
液压液体则对环境友好,适用于低压系统。
2. 液压泵:液压泵负责将液压液从储液器中抽取,并提供足够的压力供液压系统使用。
3. 液压马达/液压缸:液压马达将液压能转化为机械能,产生旋转动力;液压缸则将液压能转化为机械能,产生直线运动。
4. 控制阀:控制阀用于调节和控制液压系统中的流量、压力和方向,实现机械装置的运动和控制。
5. 液压传动管路:液压传动管路负责液压能的传递和控制,包括液压油管、连接管件和密封件等。
二、液压系统的工作原理1. 原理介绍液压系统的工作原理基于帕斯卡原理,即在密闭的液体中,施加在液体上的压力会均匀传递到液体中的每一个部分。
根据这个原理,当液压泵施加压力将液压液推入液压系统时,液压液会传递和控制液压能,在液压马达/液压缸中产生力和移动。
2. 工作过程液压系统的工作过程可以分为以下几个步骤:(1)液压泵将液压液从储液器中吸入,并施加压力将液压液推入液压系统。
(2)液压液进入控制阀,由控制阀控制流向、流量和压力。
(3)液压液进入液压马达/液压缸,通过驱动装置(如电机)提供的动力,将液压能转化为机械能。
(4)液压液释放回储液器或再次进入液压泵,形成循环。
三、液压系统的应用液压系统广泛应用于各个工业领域,包括机械制造、汽车工业、建筑工程等。
以下是一些常见的应用示例:1. 挖掘机:液压系统用于控制挖掘机的臂、斗、回转等部分的运动,实现挖掘、装载和倾倒等功能。
2. 汽车制动系统:液压制动系统利用液压能产生制动力,实现汽车的减速和停车。
3. 船舶起重机:液压系统用于控制起重机的伸缩臂、舵机和升降装置,实现货物的起升、移动和定位。

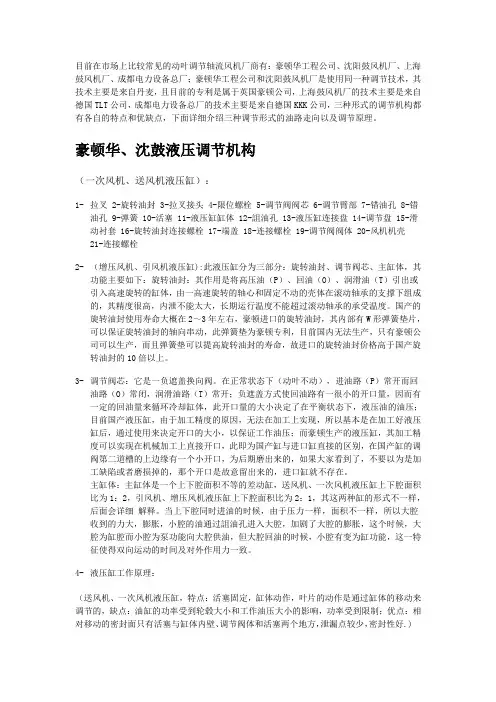

目前在市场上比较常见的动叶调节轴流风机厂商有:豪顿华工程公司、沈阳鼓风机厂、上海鼓风机厂、成都电力设备总厂;豪顿华工程公司和沈阳鼓风机厂是使用同一种调节技术,其技术主要是来自丹麦,且目前的专利是属于英国豪顿公司,上海鼓风机厂的技术主要是来自德国TLT公司,成都电力设备总厂的技术主要是来自德国KKK公司,三种形式的调节机构都有各自的特点和优缺点,下面详细介绍三种调节形式的油路走向以及调节原理。
豪顿华、沈鼓液压调节机构(一次风机、送风机液压缸):1-拉叉 2-旋转油封 3-拉叉接头 4-限位螺栓 5-调节阀阀芯 6-调节臂部 7-错油孔 8-错油孔 9-弹簧 10-活塞 11-液压缸缸体 12-詛油孔 13-液压缸连接盘 14-调节盘 15-滑动衬套 16-旋转油封连接螺栓 17-端盖 18-连接螺栓 19-调节阀阀体 20-风机机壳21-连接螺栓2-(增压风机、引风机液压缸):此液压缸分为三部分:旋转油封、调节阀芯、主缸体,其功能主要如下:旋转油封:其作用是将高压油(P)、回油(O)、润滑油(T)引出或引入高速旋转的缸体,由一高速旋转的轴心和固定不动的壳体在滚动轴承的支撑下组成的,其精度很高,内泄不能太大,长期运行温度不能超过滚动轴承的承受温度。
国产的旋转油封使用寿命大概在2~3年左右,豪顿进口的旋转油封,其内部有W形弹簧垫片,可以保证旋转油封的轴向串动,此弹簧垫为豪顿专利,目前国内无法生产,只有豪顿公司可以生产,而且弹簧垫可以提高旋转油封的寿命,故进口的旋转油封价格高于国产旋转油封的10倍以上。
3-调节阀芯:它是一负遮盖换向阀。
在正常状态下(动叶不动),进油路(P)常开而回油路(O)常闭,润滑油路(T)常开;负遮盖方式使回油路有一很小的开口量,因而有一定的回油量来循环冷却缸体,此开口量的大小决定了在平衡状态下,液压油的油压;目前国产液压缸,由于加工精度的原因,无法在加工上实现,所以基本是在加工好液压缸后,通过使用来决定开口的大小,以保证工作油压;而豪顿生产的液压缸,其加工精度可以实现在机械加工上直接开口,此即为国产缸与进口缸直接的区别,在国产缸的调阀第二道槽的上边缘有一个小开口,为后期磨出来的,如果大家看到了,不要以为是加工缺陷或者磨损掉的,那个开口是故意留出来的,进口缸就不存在。

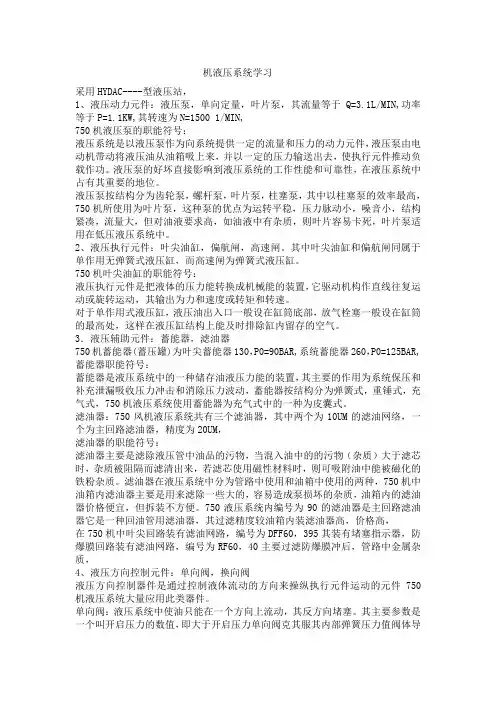

机液压系统学习采用HYDAC----型液压站,1、液压动力元件:液压泵,单向定量,叶片泵,其流量等于Q=3.1L/MIN,功率等于P=1.1KW,其转速为N=1500 1/MIN,750机液压泵的职能符号:液压系统是以液压泵作为向系统提供一定的流量和压力的动力元件,液压泵由电动机带动将液压油从油箱吸上来,并以一定的压力输送出去,使执行元件推动负载作功。
液压泵的好坏直接影响到液压系统的工作性能和可靠性,在液压系统中占有其重要的地位。
液压泵按结构分为齿轮泵,螺杆泵,叶片泵,柱塞泵,其中以柱塞泵的效率最高,750机所使用为叶片泵,这种泵的优点为运转平稳,压力脉动小,噪音小,结构紧凑,流量大,但对油液要求高,如油液中有杂质,则叶片容易卡死,叶片泵适用在低压液压系统中。
2、液压执行元件:叶尖油缸,偏航闸,高速闸。
其中叶尖油缸和偏航闸同属于单作用无弹簧式液压缸,而高速闸为弹簧式液压缸。
750机叶尖油缸的职能符号:液压执行元件是把液体的压力能转换成机械能的装置,它驱动机构作直线往复运动或旋转运动,其输出为力和速度或转矩和转速。
对于单作用式液压缸,液压油出入口一般设在缸筒底部,放气栓塞一般设在缸筒的最高处,这样在液压缸结构上能及时排除缸内留存的空气。
3.液压辅助元件:蓄能器,滤油器750机蓄能器(蓄压罐)为叶尖蓄能器130,P0=90BAR,系统蓄能器260,P0=125BAR, 蓄能器职能符号:蓄能器是液压系统中的一种储存油液压力能的装置,其主要的作用为系统保压和补充泄漏吸收压力冲击和消除压力波动,蓄能器按结构分为弹簧式,重锤式,充气式,750机液压系统使用蓄能器为充气式中的一种为皮囊式。
滤油器:750风机液压系统共有三个滤油器,其中两个为10UM的滤油网络,一个为主回路滤油器,精度为20UM,滤油器的职能符号:滤油器主要是滤除液压管中油品的污物,当混入油中的的污物(杂质)大于滤芯时,杂质被阻隔而滤清出来,若滤芯使用磁性材料时,则可吸附油中能被磁化的铁粉杂质。
1.液压系统工作原理液压系统主要由液压泵、叶尖电磁阀(3个)、高速刹车电磁阀(2个)、偏航电磁阀(2个)、蓄流器(类似于电路中的电容,里面充有氮气)、系统压力测量传感器、叶尖压力测量传感器及其相应油路组成。
1. 1 液压泵液压泵主要用于控制系统压力。
通过系统压力测量传感器测量系统压力,当系统压力低于140Bar时,启动液压泵,当系统压力达到150Bar时,停止液压泵工作。
如果液压泵连续工作超过设定时间(60s)仍未停止工作,此时报液压泵故障,执行正常停机,同时停止液压泵工作。
当系统压力低于120Bar,报系统压力低故障。
当系统压力大于165Bar时,报系统压力高故障。
1.2 叶尖压力叶尖压力通过控制3个叶尖电磁阀(Tip_in、Tip_Out1、Tip_out2)来实现。
Tip_in电磁阀为常开阀(失电时,断开),当其带电时,油路打开,油进入叶尖油缸,叶尖缓缓收回。
此时,如果Tip_Out1、Tip_out2电磁阀处于失电状态,油就会回流,叶尖就建不成压力。
所以,当需要收叶尖时,Tip_in 和Tip_Out1、Tip_out2电磁阀需要同时带电。
当叶尖压力低于102Bar时,Tip_in电磁阀持续得电;当叶尖压力达到106Bar时,Tip_in电磁阀失电。
当叶尖压力大于107Bar时,将Tip_Out2电磁阀失电100ms,用于泄压(主要防止叶尖压力较大冲破防爆膜)。
或者是执行定时泄压,即每180分钟将Tip_Out2电磁阀失电100ms 进行泄压。
在该过程中Tip_in电磁阀失电,Tip_Out1电磁阀带电。
当叶尖压力大于110Bar,报叶尖压力高故障。
当叶尖压力小于95Bar时,报叶尖压力低故障。
当需要甩叶尖时,Tip_in电磁阀失电,Tip_Out1、Tip_out2电磁阀也同时失电。
这时叶尖失去油压力,靠重力作用叶尖迅速甩出。
1.3 高速刹车电磁阀高速刹车电磁阀Rotor_brake1和Rotor_brake2用来控制高速闸的松开和抱紧。

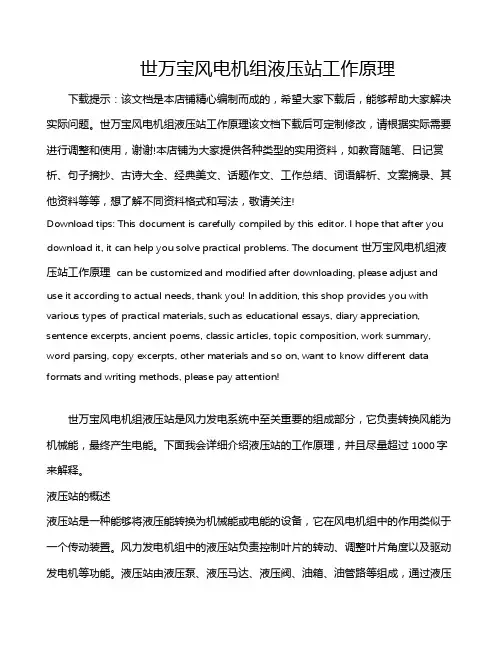

世万宝风电机组液压站工作原理下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。
世万宝风电机组液压站工作原理该文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document 世万宝风电机组液压站工作原理 can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!世万宝风电机组液压站是风力发电系统中至关重要的组成部分,它负责转换风能为机械能,最终产生电能。
1.液压系统工作原理
液压系统主要由液压泵、叶尖电磁阀(3个)、高速刹车电磁阀(2个)、偏航电磁阀(2个)、蓄流器(类似于电路中的电容,里面充有氮气)、系统压力测量传感器、叶尖压力测量传感器及其相应油路组成。
1. 1 液压泵
液压泵主要用于控制系统压力。
通过系统压力测量传感器测量系统压力,当系统压力低于140Bar时,启动液压泵,当系统压力达到150Bar时,停止液压泵工作。
如果液压泵连续工作超过设定时间(60s)仍未停止工作,此时报液压泵故障,执行正常停机,同时停止液压泵工作。
当系统压力低于120Bar,报系统压力低故障。
当系统压力大于165Bar时,报系统压力高故障。
1.2 叶尖压力
叶尖压力通过控制3个叶尖电磁阀(Tip_in、Tip_Out1、Tip_out2)来实现。
Tip_in电磁阀为常开阀(失电时,断开),当其带电时,油路打开,油进入叶尖油缸,叶尖缓缓收回。
此时,如果Tip_Out1、Tip_out2电磁阀处于失电状态,油就会回流,叶尖就建不成压力。
所以,当需要收叶尖时,Tip_in 和Tip_Out1、Tip_out2电磁阀需要同时带电。
当叶尖压力低于102Bar时,Tip_in电磁阀持续得电;当叶尖压力达到106Bar时,Tip_in电磁阀失电。
当叶尖压力大于107Bar时,将Tip_Out2电磁阀失电100ms,用于泄压(主要防止叶尖压力较大冲破防爆膜)。
或者是执行定时泄压,即每180分钟将Tip_Out2电磁阀失电100ms 进行泄压。
在该过程中Tip_in电磁阀失电,Tip_Out1电磁阀带电。
当叶尖压力大于110Bar,报叶尖压力高故障。
当叶尖压力小于95Bar时,报叶尖压力低故障。
当需要甩叶尖时,Tip_in电磁阀失电,Tip_Out1、Tip_out2电磁阀也同时失电。
这时叶尖失去油压力,靠重力作用叶尖迅速甩出。
1.3 高速刹车电磁阀
高速刹车电磁阀Rotor_brake1和Rotor_brake2用来控制高速闸的松开和抱紧。
当需要松高速闸时,两个电磁阀Rotor_brake1和Rotor_brake2同时带电,依靠油的压力撑开高速闸。
当需要高速刹车时,两个电磁阀Rotor_brake1和Rotor_brake2同时失电,高速闸油缸中的油回流,高速闸失去压力,由于弹簧力的作用抱紧高速刹车盘。
(高速刹车为弹簧刹车)。
1.4 偏航刹车电磁阀
偏航刹车电磁阀Yaw_brake和Yaw_brake2用来控制偏航闸。
当需要偏航刹车时,电磁
阀Yaw_brake失电,偏航闸油缸进油,具有压力。
依靠油的压力抱紧偏航刹车。
当需要松偏航刹车时(如偏航对风),电磁阀Yaw_brake带电。
这时,油通过节流阀24回流。
当油压低于25bar时,节流阀24截止,形成有余压松闸。
当出现扭缆等故障,需要长时间偏航时,电磁阀Yaw_brake和Yaw_brake2同时带电,油经电磁阀Yaw_brake2全部放掉,偏航闸全部松开。
