目录第1章通风机选型基础知识风机是各个工业领域中不可缺少的设备;应用面极其广泛而且量大..为使用风机的风机高效运行;首先要了解风机的特性;本章将着重叙述风机的基本知识.. 1.1 通风机的分类1.1.1 按气流运动方向分类1.1.离心通风机气流进入旋转的叶片通道;在离心力作用下气体被压缩并沿着半径方向流动..2.2.轴流风机气流轴向进入风机叶轮后;在旋转叶片的流道中沿着轴线方向流动的通风机..相对于离心通风机;轴流通风机具有流量大、体积小、压头低的特点;用于有灰尘和腐蚀性气体场合时需注意..3.3.斜流式混流式通风机在通风机的叶轮中;气流的方向处于轴流式之间;近似沿锥流动;故可称为斜流式混流式通风机..这种风机的压力系数比轴流式风机高;而流量系数比离心式风机高.. 1.1.2 按压力分类1.1.低压离心通风机风机进口为标准大气条件;通风机全压PtF≤1kPa的离心通风机..2.2.中压离心通风机风机进口为标准大气条件;通风机全压为1kPa<PtF<3kPa的离心通风机..3.3.高压离心通风机风机进口为标准大气条件;通风机全压为3kPa<PtF<15kPa的离心通风机..4.4.低压轴流通风机风机进口为标准大气条件;通风机全压为PtF≤0.5kPa的轴流通风机..5.5.高压轴流通风机风机进口为标准大气条件;通风机全压为0.5kPa<PtF<15kPa的轴流通风机..1.1.3 按比例大小分类比转速是指要达到单位流量和压力所需的转速.. 1. 1. 低比转速通风机ns=11~30 2. 2. 中比转速通风机ns=30~60 3. 3. 高比转速通风机ns=60~811.1.4 1.1.4 按用途分类按通风机的用途分类;可分为引风机、纺织风机、消防排烟风机等..通风机的用途一般以汉语拼音字头代表有的企业以其它方式表示..1.2.1 离心通风机的名称、型号及结构型式1. 1. 名称名称包括用途、作用原理和在管网中的作用等三部分..表示通风机在管网中作用分通风机和引风机表示通风机叶轮作用原理离心式表示通风机的用途2.2.型号由型式和规格组成..型式又由通风机用途代号、压力系数、比转速和顺序号组成..1)1用途代号按有关规定一般按用途名称拼音的第1个大写字母..2)2压力系数的5倍化整后采用一位数..个别前向叶轮的压力系数的5倍化整后大于10时;也可用二位整数表示..3)3比转速采用两位整数..若用二叶轮并联结构;或单叶轮双吸入结构;则用2乘比转速表示..4)4若产品的型式有重复代号或派生型时;则在比转速后加注序号;采用罗马数字Ⅰ、Ⅱ等表示..5)5设计序号用阿拉伯数字“1”、“2”等表示..供对该产品有重大修改时用..若性能参数、外形尺寸、地基尺寸、易损件没有更动时;不应使用设计序号..6)6机号用叶轮直径的分米dm数表示..3.3.心通风机的名称型号表示..4.结构型式1传动型式离心通风机的传动型式通常有电动机直联、带轮、联轴器等三种型式..各种传动型式的代表符号与结构说明见表与图..规定8种基本位置从原动机侧看..例图:本例为右90度即顺90度1. 2.2 轴流通风机的名称、型号结构型式1.1.名称名称包括用途、作用原理和在管网中的作用三部分..表示通风机在管网中的作用分通风机和引风机表示通风机叶轮作用原理轴流式表示通风机的用途2.2.型号由型式和规格组成..型式又由通风机叶轮数代号、用途代号、叶轮毂比、转子位置代号和通风机设计顺序号组成..1) 1 叶轮数代号;单叶轮不表示;双叶轮用“2”表示..2) 2 用途代号如前所述..3) 3 叶轮毂比为叶轮叶片底径与叶轮叶片外径比..4) 4 转子位置代号;卧式用“A”表示;立式用“B”表示;同系列产品转子无位置变化则不表示..5) 5 若产品的型式中有重复代号或派生型时;则在叶轮毂比数后加注序号; 采要用罗马数字Ⅰ、Ⅱ……表示..6) 6 设计顺序号用阿拉伯数字1、2……表示..供对该型产品有重大修改时用;若性能参数、外形尺寸、地基尺寸、易损部件都无变更;则不采用设计顺序号..7)7 机号用叶轮外径的分米dm数..1.3 通风机的主要性能参数1.3.1 通风机的流量表示..通风机的流量通常是指单位时间内流过通风机的气体容积;用qV 它的单位是m3/h、m3/min、m3 /S..如无特殊说明;通风机的体积流量;特指通风机进口处的体积流量..1.3.2 通风机的压力1.1.通风机的动压通风机出口截面上气体的动能所表征的压力称之为动压;用表示q表dF示..即C 22PdF= ρ222.2.通风机的静压通风机的静压是指通风机的全压与通风机出口动压之差;用PsF表示..即:PsF=PtF-PdF3. 通风机的全压通风机的全压指通风机出口截面与通风机进口截面的全压之差;用PtF表示..1.3.3 通风机的功率1.1.通风机的有效功率通风机所输送的气体;在单位时间内从通风机中所获得的有效能量;叫作通风机的全压有效功率;用PekW表示..2.通风机的内功率计入流动损失和泄漏损失;单位时间里传给气体的有效功叫作通风机的内功率用Pin表示;即内功率等于有效功率Pe加上通风机的内部流动损失功率△Pin..3.3.风机的轴功率单位时间内原动机传递给通风机轴的能量;叫做通风机的轴功率Psh;它等于通风机的内功率Pin加上轴承和传动装置的机械损失功率△Pme..1.3.4 通风机的效率1.1.通风机全压效率ηtF等于通风机全压有效功率PetF与轴功率Psh之比;即ηtF=PetF / Psh=PtFqv / 1000Psh或ηtF=ηinηme其中ηme机械效率;且ηme=Pin/Psh=PtFqv/1000ηin Psh 机械效率表征通风机轴承损失和传动损失的好坏;是通风机机械传动系统设计的主要指标;根据通风机的传动方式;表中列出了机械效率的选用值;供设计时参考..当风机转速不变而运行于低负荷工况时;因机械损失不变;故机械效率的选用值还将降低..传动方式机械效率2.通风机的静压效率通风机的静压效率ηsF;等于通风机静压有效功率与通风机轴功率之比;即ηsF=PesF / Psh=psFqv / 1000Pin3.通风机的全压内效率通风机的全内压效率ηin;等于通风机全压有效功率与通风机内部功率之比:ηin=PetF / P in= ptFqv / 1000Pin1.3.5 通风机所需功率通风机所需功率P;应根据其轴功率大小;使所选配的电动机留有一定的功率储备..选配的电动机功率为:P≥KPsh=K ptFqv / 1000ηtF或 P≥KPsh=K psFqv / 1000ηsF式中K—功率储备系数;其值可按表选取..功率储备系数K1.3.6 通风机的转速通风机的流量、压力、功率等参数都随着通风机的转速而改变..因此;通风机的转速也是一个特性参数;通常用n表示;单位为r / min..1.3.7 通风性能曲线通风机的压力p、功率P和效率η等随通风机流量qV的不同而变化的关系曲线;称通风机的性能曲线或特性曲线..性能曲线一般都是通过试验测得的;称通风机实际性能曲线;用它来检验设计参数与实测参数之间的一致程度;也可制定通风机的适应性;例如要求通风机效率曲线尽可的平坦;高效率区间尽可能大些;以适应工况的变化;使通风机在较佳状况下工作..上图为一台离心通风机的性能曲线;其横坐标轴表示流量qvm3/h;纵坐标轴分别表示通风机的全压qtF Pa、静压qSFPa、全压效率η%;轴功率PkW;该通风机的运行转速为1450r/min..1.4 通风机性能参数的相似换算两台相似通风机的无因次参数ψ、φ、λ、η均相等;在其转速n、叶轮直径、功率p之间的关系可利用相似原理进D、气体密度ρ发生变化时;压力p、流量qv行性能换算..通风机性能换算表电机配套轴承表括号内为进口轴承型号室内通风风量计算法1.1.室内通风因房间用处的不同;单位时间换气的次数有所不同;故应当首先根据房间用处的性质确定每小时要求换气的次数..确定可参照下2.计算房间的容积..即房间的面积和房间高度的乘积..立方米3.3.计算每小时所需风量..即每小时换气次数乘以房间容积..立方米/小时单位换算表风机检查与维护风机的日常检查与维护1.1风机的日常检查应有以下项目a.风机运转时声音的变化b.风机轴承及电机轴承的振动及噪音c.风机的振动包括叶轮、联轴器d.各种轴承的温升绝对温升应小于40゜Ce.风机皮带的质量状况f.以上各项应坚持日巡检并做记录;经常巡检可以使你熟悉风机正常的状态;一旦发生异常可以迅速发现..1.2 风机的日常维护a.定期加注润滑脂请用户严格规定专人;定期定量加注润滑脂;形成制度b.注油量一般为每次30克~50克;时间间隔为2500~3000小时工作时间;云南某A厂复烤车间的经验是;用油枪加油时;开始几下无压力感;待有压力感时再加注几下即可..云南某B厂复烤车间的经验是:平常不加油;每隔3个月将轴承座打开;将内部油脂全部清出;用柴油清洗干净并将轴承两侧及轴承室全部加满油脂..过度加油会导致轴承温升变高;但这是正常状态;运行一段时间后温度会恢复正常..1.风机的定期维护2.1 风机应每年定期维护一次或二次..2.2定期维护的准备;应以日常维护记录为依据确定重点维护项目;应备好各种备件;易损件..2.3定期维护项目:a.叶轮检查及更换..打开风机观察孔或进凤口进行清灰;观察叶片有无裂痕及过度磨损..b.风机轴承检查;更换及注油..c.联轴器检查及易损件更换..检查柱销及弹性套..开车前仔细检查左右联轴器的同心;用平尺靠在联轴器的不同位置检查并调整;直到完全同心为止..d.电机轴承检查;更换及注油..e.皮带检查及更换..两个皮带轮要对正;严禁皮带扭曲..皮带张紧要适度..拆卸皮带应先将皮带轮中心距调小;严禁硬性装卸皮带..2.4试车前应先手动盘车;检查有无摩擦等异常;若正常可以通电试车..进凤口或出凤口敞开时试车应同时监测电流;避免电机超负荷..风机的安装和使用安装前:应对风机各部件进行全面检查;各部件联接是否牢固;传动部件是否运转灵活..安装时:风机进、出口管道联接应调整使之自然吻合;不得强行联接;必要时可采用软联接..安装后:1应手动盘车;检查风机是否运转灵活;有无碰撞现象;方可试运转.. 2为了防止电机过载烧毁;风机启动时必须在无载荷情况下启动;如情况良好逐渐增大载荷..风机的操作:1风机启动前应将进气口关闭..2检查风机各部位是否正常..3风机在规定载荷下运转一段时间后;应检查轴承温度是否正常..当轴承温度无特殊要求时;轴承温升一般不得高于环境温度40℃..轴承部位的振动速度有效值Vrms≤7.1mm/s..如发现有剧烈振动、撞击;轴承温升迅速上升等现象时必须紧急停车..二、风机的维护与故障排除1.风机维护工作中的注意项目:①风机只有在完全正常情况下方可运转..②如果风机在维修后开动时;则需注意风机各部位是否正常..③定期清除风机内部积灰、圬垢等杂质;随时检查皮带松紧度;防止皮带打滑..④风机的维护必须在停车时进行..⑤风机运转过程中;如发现不正常现象时;应立即停车;进行检查..⑥除每次拆修后应更换润滑脂外;正常情况下每六个月更换一次润滑脂..2.风机主要故障及产生的原因:①风机振动剧烈a. 机壳或进风口与叶轮摩擦;b. 叶轮铆钉松动或变形;c. 风机进、出气口管道安装不良;产生共振;d. 叶片有积灰、污垢;叶片磨损;叶轮变形;轴弯曲使转子产生不平衡..e. 两个皮带轮位置没有对正..f. 联轴器安装不正确;联轴器两边中心没有对正;联轴器工作一段时间后;位置变化;联轴器的弹性元件变形过大、磨损过大..②轴承温升过高a. 轴承箱振动剧烈;b. 轴承损坏或轴弯曲;c. 润滑脂质量不良或含杂质..d. 轴承缺油或轴承加油过量..③电机电流过大和温升过高a. 开机时进、出口管道未关严;b. 输入电压过低或电源单相断电;c. 主轴转速超过额定值;d. 输入介质密度过大或温度过低..e. 电机轴承损坏;轴承缺油或加油过量..F.系统发生变化;导致风机负载变大;电机负载变大..。
风机基础知识风机基础知识⽬录风机的定义 (2)风机的分类 (2)叶轮分类 (2)轴流风机 (2)离⼼风机 (2)混流风机 (3)⽤途分类 (3)公司系列分类 (3)连接⽅式分类 (4)安装位置分类 (5)风机的常⽤参数 (5)风机相似率及计算公式 (8)风机基本零部件的认知和关键质量指标 (9)风机配套 (17)风机旋向的认知 (18)常⽤单位的换算 (18)风机的选型注意点 (19)风机基础知识⼀、风机的定义风机是将旋转的机械能转换成流动空⽓总压增加⽽使空⽓连续运动的动⼒机械。
另外也可以说风机是将旋转的机械能转换成⽓体的动能和势能,并将⽓体输送出去的⼀种动⼒机械。
⼆、风机的分类a)叶轮分类根据⽓流运动的特点分类也就是根据叶轮形式来分类可以分为离⼼风机、轴流风机、混流风机。
(⼀)轴流风机轴流叶轮的进风⽅向和出风⽅向相同。
⼀般⽤于风量较⼤,风压较底的场合。
英飞产品中轴流风机有:RTA/RSA、WEX/WSP、IAS、IA T等。
英飞边墙轴流风机(WEX/WSP)风量⼤,压⼒低,噪⾳低,使⽤前掠型叶⽚。
管道轴流风机风量⼤,压⼒相对较⾼,⼀般使⽤CAD流场模拟技术优化设计的钢制叶⽚或进⼝“⼩旋风”叶轮。
(⼆)离⼼风机离⼼叶轮的进风⽅向和出风⽅向呈90°。
⼀般适⽤于较⾼压⼒,较⼤风量的场合。
英飞产品离⼼风机:CBD/CFD、BC系列、RTC、ISQ、CUS、RSC、ICC 等。
离⼼叶轮可分为前弯叶轮、后倾叶轮、后弯叶轮。
1、前弯叶轮:⽓流⽅向和叶⽚的线速度⽅向夹⾓为锐⾓。
特点:低转速,⼤风量,低静压(相对后倾,后弯叶轮),成型⼯艺简单,成本低。
前弯叶轮转速过⾼会造成电机过载,所以使⽤前弯叶轮的风机不允许空载运⾏。
2、后倾叶轮:⽓流⽅向和叶⽚的线速度⽅向的夹⾓为钝⾓,叶⽚为直板形式。
特点:⾼转速,转速范围宽,风量⼩,⾼静压,不过载,效率⾼。
(相对前弯叶轮做⽐较)3、后弯叶轮:⽓流⽅向和叶⽚的线速度⽅向的夹⾓为钝⾓,叶⽚为曲⾯形式。
风机基础知识一、风机的分类(按出口压力)1、通风机通常指大气压为101325Pa,气温为20°C时,出口全压为15000Pa。
2、鼓风机指出口压力为116000~350000Pa。
(绝压)3、压缩机指出口压力大于350000Pa。
(绝压)用于供暖、通风、空调的风机,全压通常不超过3000Pa,我们所提供的风机属于通风机范畴,即通常所说的空调风机及工程风机。
二、基本术语:标准状态空气——空气在20℃和压力101325Pa,湿度50%,质量密度1.2Kg/m3的空气。
静压Ps——气流中某一点或充满气体的空间某点的绝对压力与大气压力的压差,没有方向性,与速度无关,是气流中潜能的量度。
为正值~负值。
单位Pa(N/m 2).动压Pd——动压是将气体从零速度加速到某一速度所需的压力,与气流的动能成正比。
动压只作用于气流方向,是正值。
动压Pd=ρV2/2其中V是气流速度,单位m/s。
单位Pa.全压Pt——静压与动压的代数和。
是气流中存在的全部能量的量度。
单位Pa。
Pt=Ps+Pd三、风机术语及参数:气体体积流量Qv(立方米/秒)——通常指标准状态下的风机进口流量。
风机全压升Pt(Pa)——风机出口平均全压和风机进口平均全压的代数差。
是风机对气体施加的总机械能的量度。
风机静压升Ps——风机全压减去风机出口平均气流速度相当的动压,是气体克服管道阻力所需要的能量。
通风机效率——ηr是风机输出能量与输入能量之比。
ηr= Q×Pt×k/(1000×N r)通风机整机效率——ηe是风机输出能量与整机输入能量之比。
ηe= Q×Pt×k/(1000×N e)式中:Q为流量(立方米/秒); Pt为全压(Pa);k为压缩性系数;N r为内功率;N e为轴功率;k为压缩性系数,通常情况下空调风机及工程风机不考虑,即k取1。
1风机的噪声:,一般用声功率级及倍频程声功率级,单位dB(分贝)常用A计权噪声级表示,dB(A)(分贝),A计权噪声压级比较符合人耳感知的噪声。
风机基础知识及通风机的叶轮转向与叶片旋向目录1. 风机基础知识 (2)1.1 定义与分类 (3)1.2 风机的作用与原理 (4)1.3 风机的主要组成部分 (5)1.4 风机的发展趋势 (6)2. 通风机概述 (7)2.1 通风机的定义 (8)2.2 通风机的用途 (9)2.3 通风机的工作原理 (10)2.4 通风机的选型与安装 (11)3. 叶轮转向与叶片旋向 (13)3.1 叶轮转向 (14)3.2 叶片旋向 (15)3.3 叶轮转向与叶片旋向对风机性能的影响 (16)3.4 如何判断与调整叶轮转向与叶片旋向 (18)4. 通风机的性能指标及评价方法 (19)4.1 性能指标 (20)4.2 性能评价方法 (22)4.3 影响因素分析 (23)5. 风机维护与故障排除 (23)5.1 日常检查与维护 (24)5.2 常见故障及排除方法 (26)5.3 安全性与预防措施 (26)6. 风机应用领域及案例分析 (28)6.1 工业领域应用 (29)6.2 建筑领域应用 (30)6.3 其他领域应用 (31)6.4 案例分析 (32)7. 总结与展望 (33)7.1 基础知识总结 (34)7.2 叶轮转向与叶片旋向研究展望 (35)7.3 风机发展趋势及挑战 (36)1. 风机基础知识风机是一种将机械能转化为气体动能的设备,广泛应用于工业、农业和民用领域。
根据风机的结构和工作原理,可分为离心式风机、轴流式风机、混流式风机等。
风机的主要组成部分包括叶轮、机壳、进风口和出风口。
叶轮是风机的核心部件,其形状和性能直接影响到风机的性能。
叶轮通常由多个叶片组成,这些叶片按照一定的角度安装在叶轮的轮毂上。
当叶轮旋转时,叶片会对空气施加一个向外的力,使空气沿着叶片的方向加速,从而产生气流。
机壳的作用是引导气流顺畅地通过风机,并对气流起到一定的压缩作用。
机壳的设计需要考虑到空气动力学因素,以确保气流在机壳内的流动尽可能顺畅。

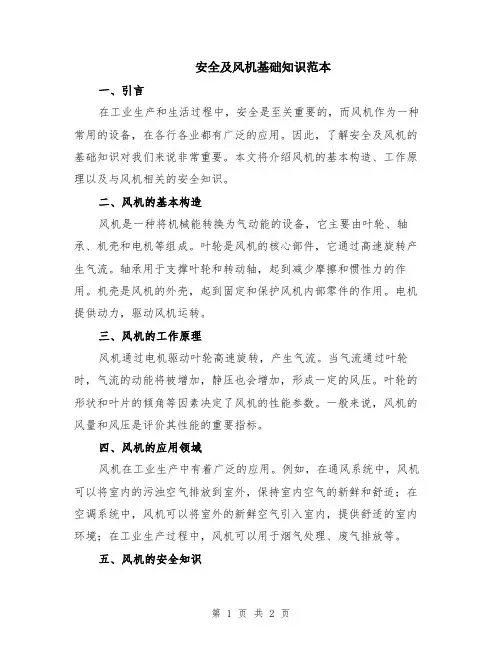

安全及风机基础知识范本一、引言在工业生产和生活过程中,安全是至关重要的,而风机作为一种常用的设备,在各行各业都有广泛的应用。
因此,了解安全及风机的基础知识对我们来说非常重要。
本文将介绍风机的基本构造、工作原理以及与风机相关的安全知识。
二、风机的基本构造风机是一种将机械能转换为气动能的设备,它主要由叶轮、轴承、机壳和电机等组成。
叶轮是风机的核心部件,它通过高速旋转产生气流。
轴承用于支撑叶轮和转动轴,起到减少摩擦和惯性力的作用。
机壳是风机的外壳,起到固定和保护风机内部零件的作用。
电机提供动力,驱动风机运转。
三、风机的工作原理风机通过电机驱动叶轮高速旋转,产生气流。
当气流通过叶轮时,气流的动能将被增加,静压也会增加,形成一定的风压。
叶轮的形状和叶片的倾角等因素决定了风机的性能参数。
一般来说,风机的风量和风压是评价其性能的重要指标。
四、风机的应用领域风机在工业生产中有着广泛的应用。
例如,在通风系统中,风机可以将室内的污浊空气排放到室外,保持室内空气的新鲜和舒适;在空调系统中,风机可以将室外的新鲜空气引入室内,提供舒适的室内环境;在工业生产过程中,风机可以用于烟气处理、废气排放等。
五、风机的安全知识1. 定期检查和维护风机设备,包括轴承的润滑和紧固件的检查,以保证风机的正常运行。
2. 在操作风机时,应戴上适当的防护装备,如手套、护目镜等,以防止意外伤害。
3. 在更换风机零件或进行维护时,务必将电源切断,并进行标识。
切勿在电源未切断的情况下进行操作。
4. 风机的安装位置应确保稳定,并避免与其他设备或物体产生摩擦或干扰。
5. 定期清洁风机,以防止灰尘或杂质堆积导致风机性能下降或故障。
六、总结本文介绍了风机的基本构造、工作原理以及与风机相关的安全知识。
了解这些知识对于正确使用和维护风机非常重要,不仅可以保证风机的正常运行,还可以防止意外伤害的发生。
在实际操作中,请务必注意安全,并按照相关规定进行操作。
七、参考文献[1] 国家标准化管理委员会编制. GB/T 12399-2008 风机通用技术条件[S]. 北京: 中国标准出版社, 2009.[2] 王智群, 宋婧怡, 陈以尧, 等. 风机技术概论: 基础篇[M]. 化学工业出版社, 2013.[3] 张海敏. 风机基础理论[M]. 清华大学出版社, 2011.。
风机基础知识风机基础知识⽬录⼀、通风机的概念⼆、通风机的分类和原理三、风机的型号与规格四、通风机常见部件五、通风机的主要性能参数六、风机的⽆因次参数七、通风机的传动⽅式⼋、通风机的⽅向与⾓度九、通风机的基本定律⼗、通风机常⽤配套电机⼗⼀、关于风机的选型问题⼗⼆、风机故障的表现形式、判定⼀、通风机的概念风机是对⽓体压缩和⽓体输送的机械。
通风机只是风机的其中⼀种,其它的还有⿎风机、压缩机、罗茨⿎风机,但活塞压缩形式的空⽓机械并不是风机。
风机通俗地说,就是这样⼀种机械,它是处理⽓体流动流动问题的机械,它通过动⼒(如电机)引起的风轮(俗称风叶)的转动,带动并引导空⽓以⼀定的形式流动。
它在对空⽓做功的时候,空⽓受作⽤前后的体积⼏乎没有变化,即空⽓的物理形态和温度⼏乎没有改变以致可以忽略其变化。
这⼀点,就是通风机与其它风机如⿎风机和压缩机的重要区别。
在我们通风机制造和应⽤⾏业,通常会把通风机简称为风机。
风机是通过这样的途径把功传递到空⽓的:电机——传动装置——风轮——空⽓。
所以,风机应该具备的结构是:电机、传动装置、风轮,当然,还有外壳。
电机是动⼒的来源,传动装置是动⼒的传送媒介,风轮是对空⽓做功的根本⼯具,外壳是空⽓流动的引导装置和机械的保护装置。
这就是概念性的风机最基本构成。
具体实际情况,风机的结构会⽐这些多,或少。
⼆、通风机的分类和原理通风机的分类办法有很多种,可以按空⽓流动⽅式分类,也可以按压⼒⼤⼩分类,还可以按⽤途分类。
⽓体压缩和⽓体输送机械(⼆)按按⽓体出⼝压⼒(或升压)分类1、通风机指其在⼤⽓压为0.101Mpa,⽓温为20℃时,出⼝全压值低于0.015 Mpa。
2、⿎风机指其出⼝压⼒为0.015 Mpa~0.35 Mpa。
3、压缩机指其出⼝压⼒⼤于0.35 Mpa。
(三)⾄于通风机按压⼒分,可以分为低压、中压、⾼压。
低压风机:≤300pa。
中压风机:300pa~1200 pa⾼压风机:≥1200pa但这种分类,各种教材都会不同,关键是要注意风机的应⽤场合。
风机基础知识及通风机的叶轮转向与叶片旋向目录一、风机基础知识 (2)1.1 风机的分类 (3)1.1.1 按气体流动方向分类 (3)1.1.2 按工作原理分类 (4)1.2 风机的性能参数 (5)1.2.1 风量、风压、功率 (6)1.2.2 效率和容积效率 (7)1.3 风机的发展趋势 (8)1.3.1 高效化 (9)1.3.2 节能化 (11)1.3.3 智能化 (12)二、通风机的叶轮转向与叶片旋向 (13)2.1 叶轮的基本概念 (14)2.1.1 叶轮的结构 (15)2.1.2 叶轮的几何参数 (16)2.2 叶轮的转向 (17)2.2.1 正向旋转 (18)2.2.2 反向旋转 (19)2.3 叶片的旋向 (20)2.3.1 顺时针旋向 (21)2.3.2 逆时针旋向 (21)2.4 叶轮与电机的关系 (22)2.4.1 叶轮与电机直接连接 (23)2.4.2 叶轮与电机通过联轴器连接 (24)2.5 叶轮与机壳的配合 (25)2.5.1 叶轮与机壳的间隙 (26)2.5.2 叶轮与机壳的密封性 (27)一、风机基础知识风机是一种常见的机械设备,广泛应用于工业、建筑等领域,用于通风、排气、冷却等目的。
风机主要由电机、叶片、轮毂等部件组成,其工作原理基于叶片旋转产生的空气动力学效应,将空气吸入并排出。
风机具有广泛的应用范围,包括工业厂房、商业建筑、住宅通风等。
了解风机的基础知识对于正确使用和维护风机至关重要。
风机的主要功能包括通风换气、调节空气温度和湿度等。
通过风机产生的气流,可以有效地改善室内空气质量,提供舒适的室内环境。
风机还能协助散热,保持设备的正常运行温度。
在实际应用中,风机的工作状态直接影响到其性能和使用寿命。
了解风机的工作原理、性能参数以及正确操作方法显得尤为重要。
接下来我们将详细介绍风机的核心部件之一——叶轮。
叶轮是风机产生气流的关键部分,其结构设计和性能直接影响风机的整体性能。
