《建筑给水排水工程》教案 第3章 建筑内部给水系统的计算第2章 建筑内部给水系统的水力计算主要内容：1、设计秒流量（三个的公式要掌握）、给水当量（掌握）2、给水管网的水力计算管径、速度、局部水头损失大概了解3、水质防护(大概了解)4、高层建筑给水系统（自学，要掌握给水方式）2.3给水设计秒流量在讲设计秒流量时我们先要知道三个方面的知识，两个概念1、什么叫设计秒流量，作用：作用：设计秒流量是确定建筑内给水管网的管径及管道的水头损失的依据。

因此，设计流量的确定应复合建筑内部的用水规律。

设计秒流量概念：建筑内的生活用水量在一昼夜、1h 里都是不均匀的，为保证用水，生活给水管道的设计流量应为建筑内卫生器具按最不利情况组合出流时的最大瞬时流量，又称设计秒流量。

2、设计秒流量计算方法概述建筑内给水管道设计妙流量确定方法世界各国都作了大量的研究，归纳起来有以下三种：经验法、平方根法和概率法。

（1）经验法：它是根据经验制定出几种卫生器具（浴盆、洗涤盆、洗脸盆、淋浴莲蓬头）的大致出水量，将其相加得到给水管道设计流量。

对少数住户的住宅建筑中各种卫生器具，设定同时使用系数确定管中的出水量。

特点：具有简捷方便的优点，但不够精确。

（2）平方根法：基本形式为21bN q g ，但计算结果偏小。

（3）概率法：1924年美国国家标准局亨特提出运用数学概率理论确定建筑给水管道的设计流量。

其基本论点是：影响建筑给水流量的主要参数即任一栋建筑给水系统中的卫生器具总数量（N ）和放水使用概率（p ），在一定条件下有多少个同时使用，应遵循概率随机时间数量规律性。

由于n 为正整数，放水使用概率p 满足的条件，因此给水流量的概率分布复合二项分布规律。

该法理论方法正确，但需进行大量卫生器具使用频率实测工作的基础上，才能使用该计算方法。

目前一些发达国家主要采用概率法建立设计秒流量公式，并结合一些经验数据，制成图表，供设计使用十分简便。

3、卫生器具给水当量：为了计算方便，一般以卫生器具的给水额定流量和同时使用的规律来确定流量，即采用各种卫生洁具的当量数进行计算规定以一个洗涤盆的给水额定流量0.2L/s 为一个卫生洁具的当量数，然后将其它种洁具给水额定流量都折算成0.2L/s 的倍数，该倍数即为洁具的给水当量值2.4.2 当前我国使用的生活给水管网设计秒流量的计算公式（一）住宅1、根据住宅配置的卫生器具给水当量、使用人数、用水定额、使用时数及小时变化系数，计算出最大用水时卫生器具给水当量平均出流概率：《建筑给水排水工程》教案 第3章 建筑内部给水系统的计算 36002.000T N mK q U g h =式中： 0U :生活给水配水管道的最大用水时卫生器具给水当量平均出流概率，％；0q ：最高用水日的用水定额，)/(d L ⋅人，见表2.2.1；m ：每户用水人数，人；h k ：变化系数，见表2.2.1T ：用水小时数，h ；g N ：每户设置的卫生器具给水当量数。

建筑给排水重点整理：第一章建筑内部给水系统P212、建筑内部给水系统，一般由引入管、给水管道、给水附件、给水设备、配水设施和计量仪表等组成。

P43、给水管网包括干管、立管、支管和分支管，用于输送和分配用水至建筑内部各个用水点。

(1)干管：又称总干管，是将水从引入管输送至建筑物各区域的管段。

(2)立管：又称竖管，是将水从干管沿垂直方向输送至各楼层、各不同标高处的管段。

(3)支管：又称分配管，是将水从立管输送至各房间内的管段。

(4)分支管：又称配水支管，是将水从支管输送至各用水设备处的管段。

4、目前我国用给水管道可采用钢管、铸铁管、塑料管和复合管等。

P55、常用阀门有（功能、场合）：(1)截止阀，关闭严密，但水流阻力较大，因局部阻力系数与管径成正比，故只适用于管径≤50mm的管道上。

(2)闸阀，全于时水流直线通过，水流阻力小，宜在管径>50mm的管道上采用，但水中若有杂质落入阀座易产生磨损和漏水。

(3)蝶阀，阀板在90°翻转范围内可起调节、节流和关闭作用，操作扭矩小，启闭方便，结构紧凑，体积小。

(4)止回阀，用以阻止管道中水的反向流动。

(5)液位控制阀，用以控制水箱、水池等贮水设备的水位，以免溢流。

(6)液压水位控制阀，水位下降时阀内浮筒下降，管道内的压力将阀门密封面打开，水从阀门两侧喷出，水位上升，浮筒上升，活塞上移阀门关闭停止进水，克服了浮球阀的弊病，是浮球阀的升级换代产品。

(7)安全阀，是保安器材为避免管网、用具或密闭水箱超压破坏，需安装此阀。

P66、水表的分类。

按计量元件运动原理分类：容积式水表、速度式水表（我国多采用速度式水表，速度式水表分为旋翼式和螺翼式两类）P87、水表常用术语：1)过载流量（Qmax）：水表在规定误差限办使用的上限流量。

2)常用流量（公称流量）（Qn）：水表在规定误差限内允许长期通过的流量，其数值为过载流量（Qmax）的1/2。

3)分界流量（Qt）：水表误差限改变时的流量，其数值是公称流量的函数。

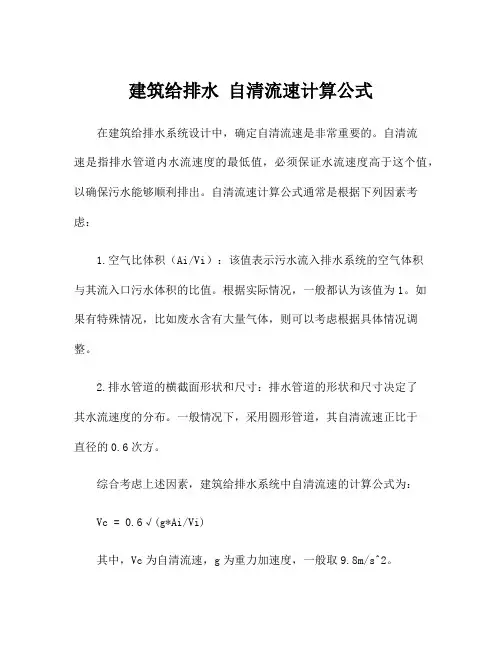

建筑给排水自清流速计算公式在建筑给排水系统设计中，确定自清流速是非常重要的。

自清流
速是指排水管道内水流速度的最低值，必须保证水流速度高于这个值，以确保污水能够顺利排出。

自清流速计算公式通常是根据下列因素考虑：
1.空气比体积（Ai/Vi）：该值表示污水流入排水系统的空气体积
与其流入口污水体积的比值。

根据实际情况，一般都认为该值为1。

如果有特殊情况，比如废水含有大量气体，则可以考虑根据具体情况调整。

2.排水管道的横截面形状和尺寸：排水管道的形状和尺寸决定了
其水流速度的分布。

一般情况下，采用圆形管道，其自清流速正比于
直径的0.6次方。

综合考虑上述因素，建筑给排水系统中自清流速的计算公式为：
Vc = 0.6√(g*Ai/Vi)
其中，Vc为自清流速，g为重力加速度，一般取9.8m/s^2。

需要注意的是，上述公式只是一个简化的估算公式，实际情况往往比较复杂，还受到排水管道的倾角、管道内壁面的粗糙度、流量的变化等因素的影响。

因此，在实际设计和施工中，可能需要通过试验和经验进行调整。

此外，还需要注意管道内的流态，一般情况下，建筑给排水系统中应当特别关注流速低的区域，以避免积水和堵塞发生。

有时候，可以通过增加水流量或使用辅助设备（如泵）来提高自清流速，以确保正常排水。

四、排水系统的组成7－2 排水管材及附件一、常用排水管材生活污水管道一般采用排水铸铁管或硬聚氯乙烯管；当管径小于50时，可采用钢管；生活污水埋地管道可采用带釉的陶土管。

1、排水铸铁管管材耐腐蚀性能强，直管长度一般为1.0~1.5m。

其连接方式为承插连接，常用的接口材料有普通水泥接口、石棉水泥接口、膨胀水泥接口等。

在高层建筑中，有抗震要求地区的建筑物排水管道应采用柔性接口。

淘汰砂模铸造铸铁排水管用于室内排水管道，推广UPVC和符合《排水用柔性接口铸铁管及管件》（GB/T12772-1999）的柔性接口机制铸铁排水管。

2、塑料管硬聚氯乙烯管（UPVC）、聚丙烯管（PP）、聚丁烯管（PB）和工程塑料管（ABS）排水塑料管道连接方法：粘接、橡胶圈连接、螺纹连接。

应用排水塑料管时，应注意的问题：1、污水连续排放时，水温不大于40℃，瞬时排放温度不大于60℃。

2、受环境温度和污水温度变化而引起长度伸缩，为了消除管道受温度影响而产生的胀缩，通常采用设伸缩节的方法。

二、排水管道附件1、存水弯（水封管）存水弯是设置在卫生器具排水支管上及生产污（废）水受水器泄水口下方的排水附件。

其构造有S型和P型两种。

在弯曲段内存有50~100㎜高度的水柱，称作水封，其作用是阻隔排水管道内的气体通过卫生器具进入建筑内而污染环境。

存水弯的最小水封高度不得小于50㎜。

当卫生器具的构造已有存水弯时，在排水口以下可不设存水弯。

2、检查口与清扫口检查口是一个带盖板的开口短管，安装高度从地面至检查口中心为1.0m。

清扫口一般设在排水横管上，清扫口顶与地面相平。

横管始端的清扫口与管道垂直的墙面距离不得小于0.15m。

埋地管道上的检查口应设在检查井内，检查井直径不得小于0.7m。

3、通气帽在通气管顶端应设通气帽，以防止杂物进入管内。

甲型通气帽采用20号铁丝编绕成螺旋形网罩，可用于气候较暖和的地区；乙型通气帽采用镀锌铁皮制成，适用于冬季室外温度低于－12℃的地区，它可避免因潮气结冰霜封闭网罩而堵塞通气口的现象发生。

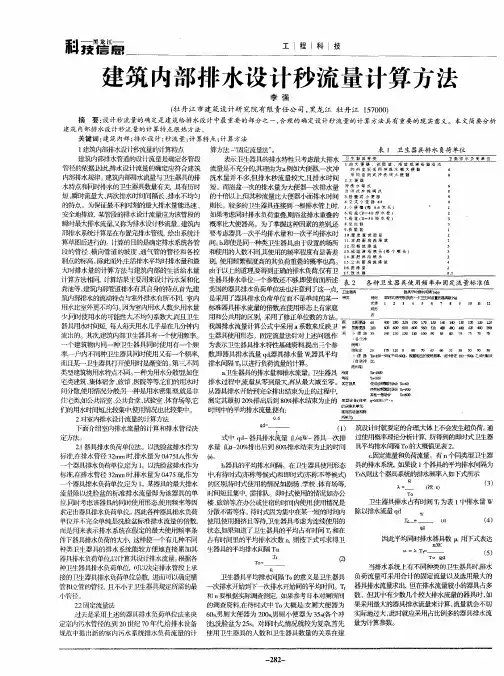

一．名词解释1.排水当量2.排水设计秒流量二．选择题1、某建筑内部有5根排水立管的通气管需要汇合后伸到屋顶，这5根通气管中有2根管径为DN75，另外3根管径为DN50，汇合通气管的管径最小为（）A DN50；B DN75；C DN100；D DN1502、某学校食堂共两层，两层的食堂污水皆通过立管排至室外，立管顶部设伸顶通气管。

若立管采用铸铁管，其排水设计秒流量为2.4L/s，则立管管径应为（）。

A 50mmB 75mmC 100mmD 125mm3. 某三层机加工车间，每层设男女厕所各1，其中每个男厕所配自闭式冲洗阀大便器3个，自闭式冲洗阀小便器3个，洗手盆2个，污水盆1个；每个女厕所配自闭式冲洗阀大便器3个，洗手盆2个，污水盆1个，排水共用一根伸顶通气铸铁排水管，求立管管径（）A．DN50; B.DN75; C. DN100; D.DN1254. 关于建筑排水设计秒流量，下列叙述中错误的是（）A.建筑排水设计秒流量是就按住内部的最大排水瞬时流量B.现行规范规定的建筑排水设计秒流量的计算方法有当量法和同时排水百分数法C.一个排水当量的排水流量小于一个给水放量的流量D.一个排水当量相当于0.33L/s排水流量5. 某宾馆有一根仅设伸顶通气的铸铁生活排水立管，接纳的排水当量总数N p 为120，该宾馆计算管段上最大一个卫生器具排水流量q max为1.5L/s，经计算最经济的立管管径为下列何项？()（A）DN75mm （B）DN100mm（C）DN110mm （D）DN125mm6．排水立管最小管径可采用（）A DN50B DN100C DN150D DN2007. 1排水当量＝（）给水当量A.1.65B.0.61C.1.0D.1.158. 设计中通常将一个污水盆的排水量作为一个排水当量，那么一个排水当量的实际值是 ( )。

A．0.33 L／s B．0.35 L／sC．0.50 L／s D．0.20 L／s9．排水设计流量应为( )。

《建筑给水排水工程》教案第4章建筑内部排水系统第4章建筑内部排水系统***4.1 排水系统的分类4.1.1 排水系统的分类1 生活排水系统2 工业废水排水系统3 屋面排水系统4.1.2 污废水排水系统的组成基本要求：顺通排放+气压稳定+合理布线1 卫生器具和生产设备受水器2 排水管道：器具排水管+横支管+立管+排除管3 清通设备：清扫口（横管）+检查口（立管1.0m）+管堵（横支管端头）+检查井4 提升设备：污、废水提升泵5 污水局部处理构筑物：化粪池、隔油池、降温池、小型医院污水处理设备6 通气系统：通气管4.1.3 污废水排水系统的类型1 单立管排水系统2 双立管排水系统3 三立管排水系统4.1.4 新型排水系统《建筑给水排水工程》教案第4章建筑内部排水系统1 压力流排水系统2 真空排水系统4.2 卫生器具、管材与附件4.2.1 卫生器具A 公共场所设置小便器，应采用延时自闭冲洗阀或自动冲洗装置；B 公共场所的洗手盆宜采用限流节水装置；C 构造内无存水弯的卫生器具与生活污水管道或其它可能产生有害气体的排水管道连接时，必须在排水口以下设存水弯，存水弯的水封深度不得小于50mm；D 医疗卫生机构内门诊、病房、化验室、实验室等处在不同一个房间内的卫生器具不得共用存水弯1 盥洗用卫生器具（1）洗脸盆（2）盥洗槽2 沐浴用卫生器具（1）浴盆（2）淋浴器（3）净身器3 洗涤用卫生器具（1）洗涤盆（池）（2）化验盆《建筑给水排水工程》教案第4章建筑内部排水系统（3）污水池4 便溺用卫生器具（1）大便器（2）大便槽（3）小便器（4）小便池（5）倒便器（6）冲洗设备4.2.2 排水管材与附件1 管材（1）排水铸铁管（2）排水塑料管2 附件（1）存水弯（2）地漏（3）清扫口（4）检查口4.3 排水管道系统中水气流动规律4.3.1 建筑内部排水的流动特点1 水量和气压变化幅度大2 流速变化剧烈《建筑给水排水工程》教案第4章建筑内部排水系统3 事故危害大4.3.2 水封的作用及其破坏原因1 水封的作用2 水封破坏（1）自虹吸损失（2）诱导虹吸损失（3）静态损失4.3.3 横管内水流状态1 能量2 水流状态3 管内压力4.3.4 立管中水流状态1 排水立管水流特点（1）断续的非均匀流（2）水气两相流（3）管内压力变化2 水流流动状态（1）附壁螺旋流（2）水膜流（3）水塞流3 水膜流运动的力学分析《建筑给水排水工程》教案第4章建筑内部排水系统4.3.5 排水立管在水膜流时的通水能力4.3.6 影响立管内压力波动的因素及防止措施1 影响排水立管内部压力的因素2 稳定立管压力增大通水能量的措施（1）不断改善立管水流方向，增加污水向下流动的阻力，消耗水流的动能，减小污水在立管内的下降速度；（2）改变立管内壁表面的形状，改变污水在立管内的流动轨迹和下降速度；（3）设置专用通气管，改变补气方向；（4）改变横支管与立管连接处的构造形式，代替三通（上部特制配件）。
