建筑内部排水系统计算排水定额和相关设计秒流量

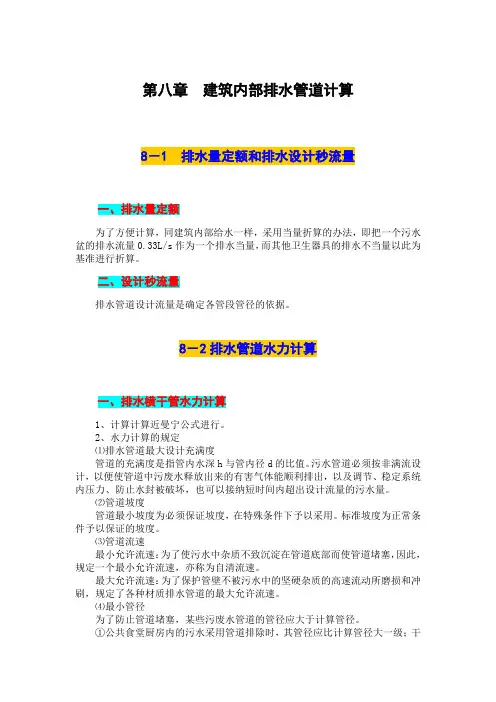

第八章建筑内部排水管道计算8－1 排水量定额和排水设计秒流量一、排水量定额为了方便计算，同建筑内部给水一样，采用当量折算的办法，即把一个污水盆的排水流量0.33L/s作为一个排水当量，而其他卫生器具的排水不当量以此为基准进行折算。

二、设计秒流量排水管道设计流量是确定各管段管径的依据。

8－2排水管道水力计算一、排水横干管水力计算1、计算计算近曼宁公式进行。

2、水力计算的规定⑴排水管道最大设计充满度管道的充满度是指管内水深h与管内径d的比值。

污水管道必须按非满流设计，以便使管道中污废水释放出来的有害气体能顺利排出，以及调节、稳定系统内压力、防止水封被破坏，也可以接纳短时间内超出设计流量的污水量。

⑵管道坡度管道最小坡度为必须保证坡度，在特殊条件下予以采用。

标准坡度为正常条件予以保证的坡度。

⑶管道流速最小允许流速：为了使污水中杂质不致沉淀在管道底部而使管道堵塞，因此，规定一个最小允许流速，亦称为自清流速。

最大允许流速：为了保护管壁不被污水中的坚硬杂质的高速流动所磨损和冲刷，规定了各种材质排水管道的最大允许流速。

⑷最小管径为了防止管道堵塞，某些污废水管道的管径应大于计算管径。

①公共食堂厨房内的污水采用管道排除时，其管径应比计算管径大一级；干管管径不得小于100㎜，支管管径不得小于75㎜。

②医院污物洗涤间内洗涤盆（池）和污水盆（池）的排水管管径，不得小于75㎜。

③连接大便器的排水管，其管径不得小于100㎜。

④连接大便槽的排水管，有1~4个蹲位时，管径不得小于100㎜；5~12个蹲位时，管径不得小于150㎜。

⑤排泄生活污水的立管，其管径不小于50㎜，且不得小接入的最大横支管的管径。

⑥有立管接入的横支管，其管径不得小接入的立管管径。

⑦小便槽或连接3个及3个以上小便器的污水支管，其管径不宜小于75㎜。

⑧多层住宅厨房间的立管管径不宜小于75㎜。

二、建筑排水UPVC管排水立管管径不得小于横支管管径；通气管的管径一般与立管的管径相同；排出管的管径不得小于立管的管径。

第五章建筑内部排水系统的计算1.以每人每日为标准2.以卫生器具为标准2.以卫生器具为标准）（3）最小管径厨房的排水立管最小管径为75mm，公共食堂干管管径不小于100mm，支管管径不小于75mm；凡连接大便器的支管其最小管径为100mm；小便槽和连接3个及3个以上小便器的排水管支管管径不小于75mm。

一、横管的水力计算2.水力计算方法附录5.2生活污水铸铁排水管水力计算表 附录5.1排水塑料管水力计算表排水设计秒流量通气方式查表排水立管管材双立管排水系统排三立管排水系统三、通气管管径的确定2.伸顶通气立管 可与污水管同径； 在最冷月平均气温低于－13℃ 的地区，在室内平顶或吊顶以下 0.3m处将管径放大一级。

3.汇合通气立管D2 de ≥ d max + 0.25∑ d i2A 1B 2C 3第三节建筑排水系统设计计算步骤一、系统的选择污废水的性质排水体制污废水污染程度污废水综合利用的 可能性和处理要求第三节建筑排水系统设计计算步骤一、系统的选择不通气 伸顶通气 专用通气立管通气 特制配件通气通气方式第三节建筑排水系统设计计算步骤二、管道系统的布置水力条件好 占地面积小安全可靠 施工安装 维护管理方便工程造价低 美观第三节建筑排水系统设计计算步骤二、管道系统的布置第三节建筑排水系统设计计算步骤三、绘制计算用图排水计算用图第三节建筑排水系统设计计算步骤三、绘制计算用图排水系统计算用图第三节建筑排水系统设计计算步骤四、计算排水流量1．平均时排水量和最大时的排水量 2．排水设计秒流量q p = 0.12α N P + qmaxq p = ∑ q0 i n0 i bii =1m第三节建筑排水系统设计计算步骤11 10五、确定各管道的管径912 1534 8 13横支（干）管 立管 通气管系7 612145第三节建筑排水系统设计计算步骤横管水力计算表五、确定各管道的管径管路 编号 卫生器具名称数量 排水当量总 数Np 设计秒流 量 （L/s） 管径 （mm） 坡度 备注立管水力计算表管路 编号 卫生器具名称数量 排水当量总数 Np 设计秒流量 （L/s） 管径 （mm） 备注流量扬程生活污水单独排放时化粪池最大使用人数（附录4.2）生活污水单独排放时化粪池最大使用人数（附录4.2）各层横支管配管计算表卫生器具数及当量数大便器 小便器 污水盆管段 编号 n N n N n N 当量总数 ∑Np 流量 q u (L/s) 管径DN (mm)坡度0～1 1～2 2～3 3～4 4～5 5～61 2 34.5 4.5 4.51 2 2 2 20.3 0.3 0.3 0.3 0.31 1 1 1 1 11 1 1 1 1 11 0.3 1.60 6.10 10.6015.102.03 2.28 2.4350 75 75 110 110 1100.026（1）横支管。

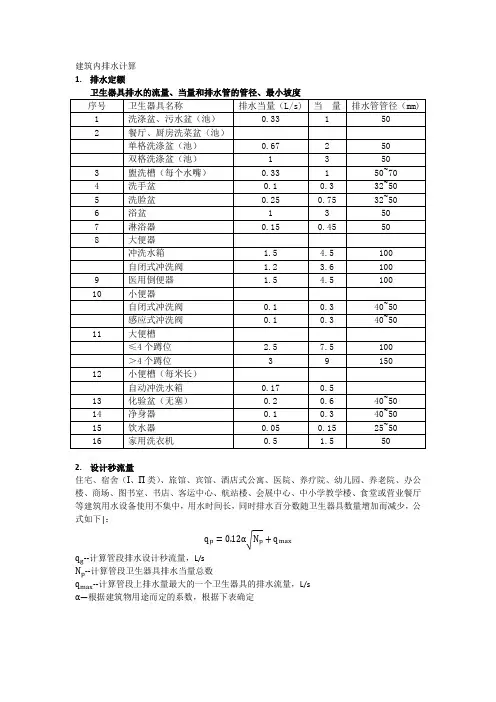

建筑内排水计算1.排水定额2.设计秒流量住宅、宿舍（І、П类）、旅馆、宾馆、酒店式公寓、医院、养疗院、幼儿园、养老院、办公楼、商场、图书室、书店、客运中心、航站楼、会展中心、中小学教学楼、食堂或营业餐厅等建筑用水设备使用不集中，用水时间长，同时排水百分数随卫生器具数量增加而减少，公式如下|：q p=0.12α√N p+q maxq g--计算管段排水设计秒流量，L/sN p--计算管段卫生器具排水当量总数q max--计算管段上排水量最大的一个卫生器具的排水流量，L/sα—根据建筑物用途而定的系数，根据下表确定根据建筑物用途而定的系数值宿舍（三、四类）、公共浴室、洗衣房、职工食堂或营业餐厅的厨房、实验室、剧影院、体育场、候车（机、船）等建筑的卫生设备使用集中，排水时间集中，同时排水百分数高，其排水设计秒流量计算公式为：mq p=∑q0∙n0∙bi=1q p—计算管段排水设计秒流量，L/sq0--同类型的一个卫生器具排水流量，L/sn0--同类型卫生器具数b—卫生器具同时排水百分数，冲洗水箱大便器按12%计算，其他卫生器具同时给水m—计算管段上卫生器具的种类数。

3.排水管网的水利计算（1）横管的水力计算1）设计充满度2）自净流速3）管道坡度4）最小管径为了排水顺畅，防止管道堵塞，建筑内部排水管的最小管径为50mm公共食堂厨房排水管，实际选用管径比计算管径大一级，且支管管径不小于75mm，干管管径不小于100mm医院污物洗涤间内洗涤盆和污水盆友棉花球、纱布碎块等会堵塞管道，管径不小于75mm 大便器没有十字栏栅，同时排水量大而且猛，所以凡是连接大便器的直观，即使仅有一个大便器，其最小管径均为100mm。

小便斗和小便槽冲洗不及，尿垢聚积，堵塞管道，因此，小便槽或连接3个及3个以上的小便器，其污水管支管管径不宜小于75mm 浴池泄水管管径宜采用100mm（2）横管水力计算方法无通气的底层单独排出的横支管最大设计排水能力生活排水立管最大排水能力4.立管水力计算排水立管的通水能力与管径、系统是否通气、通气方式有关，生活排水立管的最大排水能力，应按上表选取。

建筑内部排水系统的计算目的：求出d ，横管的i 、v 和v h /6-1排水定额和设计秒流量一、排水定额 二、设计秒流量u q1.按同时排水百分数计算%0nb q q ∑= 其中：0q ——同类型一个卫生器具排水量n ——卫生器具个数b——同时排水百分数(同给水) 2.按排水当量数计算 m a x12.0q N q u u +=α u N ——排水当量：以污水盆额定排水流量0.33l/s 为一个排水当量α——建筑物性质系数m ax q ——计算管段上排水量最大的一个卫生器具排水量 l/s6-2 排水管网的水力计算一、设计规定1)流速7.0min =v m/s7max =v m/s(生活)；10max =v (工业)2)充满度 D h /＜1D h /＜1的目的①排除气体；②调节压力波动避免水气撞击；③容纳高峰流量 生活D h /=0.5~0.63)最小坡度min i (p125表7-6)标准坡度Ri C v =二、计算1)横管水力计算 v q u ⋅=ω21321i R nv =为方便计，已编制出横管水力计算表，已知u Q 、n ，选D 或v →i Dh ⋅ 2)立管计算(按临界流量核算)a.b.无需设专用通气立管临界流量值 (表7-3为表6-4减半使用)c. 无通气立管的排水立管最大排水能力(p125，表7-5)三、按维护经验确定1. 室内最小管径，d ≥50mm2. 凡连大便器管段，d ≥100mm3. 大便槽，d ≥150mm4. 管径逐渐增大，不得缩小。

四、庭院排水1.2.管道布置：沿街道和建筑四周呈直线布，与建筑物最小距离3m 。

3.冲洗厕所排水，需经化粪池后进入城市排水管网。

五、化粪池1. 作用：沉淀，杂质去除率50~60%，厌氧分解，使污泥中有机物转化为稳定状态，4222CH S H O H CO O H C z x x +++−→−，有机物去除率20~30%。

原因：厌氧分解中产生气体，气泡上翻使已沉下来的污泥又翻起，同时气泡的产生破坏了厌氧条件，致使BOD 去除率较低，出水呈酸性有恶臭。

《建筑给水排水工程》教案 第6章 建筑内部给水系统的计算第5章 建筑内部排水系统的计算目的：求出d ，横管的i 、v 和v h /5-1排水定额和排水设计秒流量一、排水定额二、排水设计秒流量u q1.按同时排水百分数计算%0nb q q ∑= （5.1） 其中：0q ——同类型一个卫生器具排水量；n ——卫生器具个数；b——同时排水百分数(同给水)。

2.按排水当量数计算 m a x 12.0q N q u u +=α （5.2）u N ——计算管段卫生器具排水当量总数；α——根据建筑物用途而定的系数；m ax q ——计算管段上排水量最大的一个卫生器具的排水流量 ，L/s 。

5-2 排水管网的水力计算一、设计规定 ① 充满度建筑内部排水横管按非满流设计，以便使污（废）水释放出的有毒有害气体能自由排出，调节排水管道系统内的压力，接纳意外的高峰流量。

排水管的最大设计充满度见表5.1 。

表5.1 排水横支管最大设计充满度② 自净流速污水中含有固体杂质，如果流速过小，固体物会在管内沉淀，减小过水断面积，造成排水不畅或堵塞管道，为此规定了一个最小流速，即自净流速。

自净流速的大小与污（废）水《建筑给水排水工程》教案第6章建筑内部给水系统的计算的成分、管径、设计充满度有关。

建筑内部排水横管自净流速见表5.2。

表5.2 排水管道最小允许流速③管道坡度污（废）水中含有的污染物越多，管道坡度应越大。

因此，管道设计坡度与污（废）水性质、管径和管材有关。

建筑内部生活排水管道的坡度有标准坡度和最小坡度两种。

标准坡度为正常条件下应予保证的坡度；最小坡度为必须保证的坡度，一般情况下应采用标准坡度。

当横管过长或建筑空间受限制时，可采用最小坡度。

对于生活污水管道，根据水质规定了最小生活污水管道的坡度，参见表5.3。

表5.3 生活污水排水横管的标准坡度和最小坡度工业废水的水质与生活污水不同，其排水横管的标准坡度和最小坡度见表5.4。

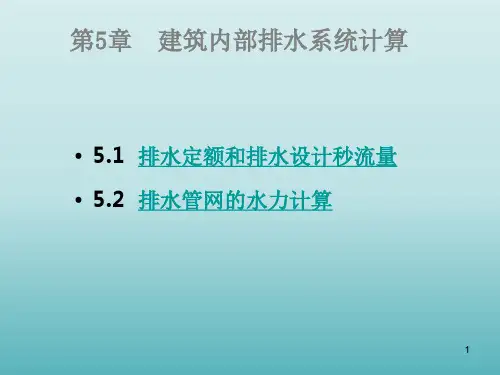

第5章建筑内部排水系统计算❑5.1 排水定额和排水设计秒流量❑5.2排水管网的水力计算第5章建筑内部排水系统5.1排水定额和排水设计秒流量建筑内部排水系统计算是在布置完排水管线，绘出系统计算草图后进行的。

计算的目的是：确定排水系统各管段的管径、横向管道的坡度、通气管的管径和各控制点的标高。

建筑内部的排水定额有两个，一个是以每人每日为标准，另一个是以卫生器具为标准。

每人每日排放的污水量和时变化系数与气候、建筑物内卫生设备完善程度有关。

从用水设备流出的生活给水使用后损失很小，绝大部分被卫生器具收集排放，所以生活排水定额和时变化系数与生活给水相同。

生活排水平均时排水量和最大时排水量的计算方法与建筑内部的生活给水量计算方法相同，计算结果主要用来设计污水泵和化粪池等。

卫生器具排水定额是经过实测得来的。

主要用来计算建筑内部各个管段的排水流量，进而确定各个管段的管径。

根据每个卫生器具的排水量计算排水系统中各个管段的排水设计秒流量确定各管段的管径某管段的设计流量与其接纳的卫生器具类型、数量及使用频率有关。

排水当量为计算方便，将每一个卫生器具的排水量折算成排水当量，以一个污水盆的排水量0.33L/s 作为一个排水当量，将其他卫生器具的排水量与0.33L/s 的比值作为该卫生器具的排水当量。

规定一个排水当量是一个给水当量额定流量的1.65倍。

建筑内部排水管道的设计流量是确定各管段管径的依据，因此，排水设计流量的确定应符合建筑内部排水规律。

建筑内部排水流量与卫生器具的排水特点和同时排水的卫生器具数量有关，具有历时短、瞬时流量大、两次排水时间间隔长、排水不均匀的特点。

为保证最不利时刻的最大排水量能迅速、安全排放，某管段的排水设计流量应为该管段的瞬时最大排水流量，又称为排水设计秒流量。

建筑内部排水管道的设计秒流量有三种计算方法：经验法、概率法和平方根法。

目前我国使用的两个设计秒流量计算公式，与生活给水计算公式的形式一致，都属于平方根法的范畴，即设计秒流量与卫生器具排水当量的平方根成正比。
