一、建筑内部给水系统三种给水系统：生活给水系统生产给水系统消防给水系统；生活给水系统：生活饮用水系统直饮水系统杂用水系统；给水系统的组成：1 引入管（室外给水管网的接管点引入建筑物内的管段）2水表节点（设在引入管上的水表及其前后的阀门和泄水装置的总称）3给水管网：干管（总干管，是浆水从引入管输送至建筑物各区域的管段），立管，支管，分支管（配水支管，将水从支管输送至各用水设备的管段。
我国给水管道常用钢管铸铁管塑料管复合管）4给水附件：截止阀（关闭严密水流阻力大局部阻力系数和管径成正比），闸阀（全开时水流直线通过水流阻力小有杂质落入易磨损），蝶阀（阀板在90° 翻转范围内起调节、节流和关闭作用，操作扭矩小启闭方便结构紧凑体积小），止回阀（阻止管道中水反向流动）5配水设施（生活生产和消防给水系统管网上终端用水点的设施）6增压和贮水设备7 水表；给水方式的基本形式：依靠外网压力1直接给水方式2设水箱的给水方式；依靠水泵升压1设水泵的给水方式2设水泵水箱的给水方式3气压给水方式（变压式定压式）4分区给水方式5分质给水方式；管道布置基本要求：1确保供水安全和良好水力条件力求经济合理2保护管道不受损害3不影响生产安全和建筑物的使用4便于安装维修。
一般采用枝状布置：上行下给，下行上给，中分式给水管道敷设有明装和暗装两种。
明装即管道外露优点是安装维修方便造价低但影响美观表面结露积灰尘。
暗装即管道隐蔽，如设在墙中，不影响室内美观整洁但施工复杂维修困难造价高；管道防护：防腐；防冻防露；防漏；防振；二、建筑内部给水系统的计算设计秒流量：建筑物内卫生器具按最不利情况出流时的最大瞬时流量；气压给水设备：利用密闭罐中压缩空气的压力变化调节和压送水量，在给谁系统中起增压和调节作用。
分类和组成：按输水压力的稳定性分为变压式和定压式；按气水接触方式分为补气式和隔膜式；优点：灵活性大设置位置不受限制便于隐蔽安装拆卸都很方便成套设备都在工作生产现场集中组装占地面积小工期短土建费用低，实现了自动化操作便于维护管理，水质不易被污染还有助于消除水锤的影响；缺点：调节容积小贮水量少一般调节水量只占总容积%20-30压力容器制造加工难度大变压式压力变化较大对给水附件使用寿命影响较大；耗电量大；使用范围：适用于有升压要求但又不适宜设置水塔或高位水箱的小区或建筑物内的给水系统，小型简易和临时性给水系统和消防给水系统。
课程设计题目：C-6建筑给水排水工程设计专业班级学生姓名完成日期课程设计指导教师目录第一章课程设计任务书一、............................................................... 设计目的1二、................................................................... 概况1三、......................................................... 设计内容及要求1四、设计成果1第二章课程设计指导书一、........................................................... 卫生设备布置3二、............................................................... 给水系统3三、........................................................... 消防给水系统3四、............................................................... 排水系统4五、........................................................... 主要参考文献4第三章C-6建筑设计计算说明书一、................................................... 建筑内部给水系统计算5二、............................................... 建筑内部消防给水系统计算9三、................................................... 建筑内部排水系统计算12附录：1、给排水平面布置图2、给水系统图3、消防给水系统图4、排水系统图5、卫生间大样图课程设计任务书一、设计目的课程设计是本课程教学的一个实践性环节，是基础理论、基本知识的学习和基本技术训练的继续、深化和发展。
给/排水专业计算书1.设计依据1.《室外给水设计规范》GB 50013-20062.《室外排水设计规范》GB 50014-2006（2010年版）3.《建筑给排水设计规范》GB50015-2003（2010年版）4.《全国民用建筑工程设计技术措施》（给水排水2009）5.《建筑给排水设计手册》6.甲方提供的资料和要求2.工程概况2.1项目整体内容为住宅、商业、办公、社区服务中心，农贸市场，并提供餐饮、文化娱乐等设施；是一大型综合建筑体，计划开发总建筑面积约为476286. 9m:，其中包括地上部分建筑面积320807. 8m2,地下建筑而积为155479. 11m'。
2.2项目二期组成：三层地下建筑，使用功能包扌4地下一层超市及商业、二层及三层机动车停车场；地上建筑包括：商业裙楼、A、B栋办公楼及社区服务中心二期。
3.生活给水系统计算3.1给水方案3.1.1 A栋公寓生活给水系统公寓竖向分为5个区，分区压力按0. 15Mpa〜0.35Mpa设计，供水泵房设于地下三层。
7F — 15F的2个分区由设于地库三层泵房的低区变频供水泵组配合减压阀供给；17F -28F的3个压力分区由设于地库三层泵房的高区变频供水泵组配合减压阀供给。
公寓的变频调速泵组各设有三台泵，一台不锈钢材质的隔膜气压罐,三台泵为两主一辅。
3.1.2 B栋办公楼生活给水系统办公楼竖向分为4个区，分区压力按0. 15Mpa〜0. 45Mpa设计，供水泵房设于地库三层。
7F-15F的2个分区由设于地库三层泵房的低区变频供水泵组配合减压阀供给；17F-28F的2个压力分区由设于地库三层泵房的高区变频供水泵组配合减压阀供给。
办公楼变频调速泵组各设有三台泵，一台不锈钢材质的隔膜气压罐,三台泵为两主一辅。
3. 1. 3群楼商业及地库生活给水系统群楼商业及地库竖向为一个分区，分区压力按0. 15Mpa〜0.45Mpa设计，系统采用变频供水泵组加压供水；1F-6F采用变频泵直供，地库采用变频泵配合减压阀供给。
给排水管道计算随着城市化进程和人口的增加，给排水系统的规划和设计变得越来越重要。
而在给排水系统的设计中，对于管道的计算是其中一个关键的步骤。
本文将介绍一些常见的给排水管道计算方法和原则。
1. 流量计算在给排水系统设计中，首先需要确定管道内流体的流量。
流量是设计过程中的一个基本参数，对于确定管道尺寸和材料的选取都有重要的影响。
流量的计算可以根据目标水流量和系统所需的工作压力来进行。
常见的流量计算方法包括单位时间内的流量计算和单位面积内的流量计算等。
2. 压力损失计算管道中的水流在运动过程中会发生一定的阻力和压力损失。
在给排水系统的设计中，需要计算管道的压力损失，以便确定管道尺寸和材料的选择。
常见的压力损失计算方法包括经验公式法、试验法和数值模拟法等。
3. 管道尺寸计算确定管道尺寸是给排水系统设计中的关键环节之一。
管道尺寸的选择需要考虑流量、压力损失、材料和经济性等因素。
常见的管道尺寸计算方法包括经验公式法、经验系数法和利用流体动力学原理的数值模拟法等。
4. 材料选择在给排水管道的设计中，材料的选择是一个关键的决策。
材料的选择需要考虑到水质、流量、压力和使用寿命等因素。
常见的材料有钢管、铸铁管、铜管、塑料管等。
根据不同的工程要求，选择合适的材料可以提高管道的使用寿命和可靠性。
5. 排水计算在给排水系统设计中，排水计算是其中一个重要的环节。
排水计算主要是为了确定排水管道的尺寸和材料，以保证系统的正常排水。
排水计算需要考虑到排水的流量、排水的速度和管道的坡度等因素。
常见的排水计算方法包括经验公式法、经验系数法和梯度法等。
综上所述，给排水管道计算是给排水系统设计中一个非常重要的环节。
通过合理的流量计算、压力损失计算、管道尺寸计算、材料选择和排水计算等，可以保证给排水系统的正常运行和安全性。
在实际的设计过程中，需要综合考虑各种因素，并根据具体工程情况进行细致的计算和分析。
第五章建筑内部排水系统的计算1.以每人每日为标准2.以卫生器具为标准2.以卫生器具为标准）（3）最小管径厨房的排水立管最小管径为75mm，公共食堂干管管径不小于100mm，支管管径不小于75mm；凡连接大便器的支管其最小管径为100mm；小便槽和连接3个及3个以上小便器的排水管支管管径不小于75mm。
一、横管的水力计算2.水力计算方法附录5.2生活污水铸铁排水管水力计算表 附录5.1排水塑料管水力计算表排水设计秒流量通气方式查表排水立管管材双立管排水系统排三立管排水系统三、通气管管径的确定2.伸顶通气立管 可与污水管同径； 在最冷月平均气温低于－13℃ 的地区，在室内平顶或吊顶以下 0.3m处将管径放大一级。
3.汇合通气立管D2 de ≥ d max + 0.25∑ d i2A 1B 2C 3第三节建筑排水系统设计计算步骤一、系统的选择污废水的性质排水体制污废水污染程度污废水综合利用的 可能性和处理要求第三节建筑排水系统设计计算步骤一、系统的选择不通气 伸顶通气 专用通气立管通气 特制配件通气通气方式第三节建筑排水系统设计计算步骤二、管道系统的布置水力条件好 占地面积小安全可靠 施工安装 维护管理方便工程造价低 美观第三节建筑排水系统设计计算步骤二、管道系统的布置第三节建筑排水系统设计计算步骤三、绘制计算用图排水计算用图第三节建筑排水系统设计计算步骤三、绘制计算用图排水系统计算用图第三节建筑排水系统设计计算步骤四、计算排水流量1．平均时排水量和最大时的排水量 2．排水设计秒流量q p = 0.12α N P + qmaxq p = ∑ q0 i n0 i bii =1m第三节建筑排水系统设计计算步骤11 10五、确定各管道的管径912 1534 8 13横支（干）管 立管 通气管系7 612145第三节建筑排水系统设计计算步骤横管水力计算表五、确定各管道的管径管路 编号 卫生器具名称数量 排水当量总 数Np 设计秒流 量 （L/s） 管径 （mm） 坡度 备注立管水力计算表管路 编号 卫生器具名称数量 排水当量总数 Np 设计秒流量 （L/s） 管径 （mm） 备注流量扬程生活污水单独排放时化粪池最大使用人数（附录4.2）生活污水单独排放时化粪池最大使用人数（附录4.2）各层横支管配管计算表卫生器具数及当量数大便器 小便器 污水盆管段 编号 n N n N n N 当量总数 ∑Np 流量 q u (L/s) 管径DN (mm)坡度0～1 1～2 2～3 3～4 4～5 5～61 2 34.5 4.5 4.51 2 2 2 20.3 0.3 0.3 0.3 0.31 1 1 1 1 11 1 1 1 1 11 0.3 1.60 6.10 10.6015.102.03 2.28 2.4350 75 75 110 110 1100.026（1）横支管。

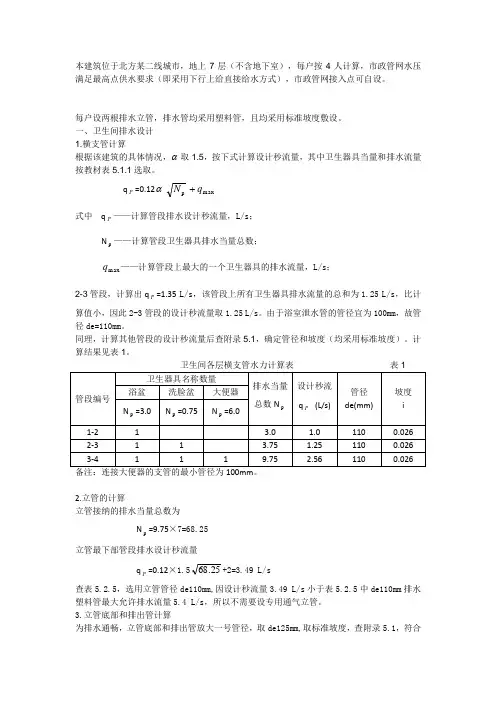

本建筑位于北方某二线城市，地上7层（不含地下室），每户按4人计算，市政管网水压满足最高点供水要求（即采用下行上给直接给水方式），市政管网接入点可自设。
每户设两根排水立管，排水管均采用塑料管，且均采用标准坡度敷设。
一、卫生间排水设计1.横支管计算根据该建筑的具体情况，α取1.5，按下式计算设计秒流量，其中卫生器具当量和排水流量按教材表5.1.1选取。
qP =0.12αp N maxq+式中qP——计算管段排水设计秒流量，L/s；Np——计算管段卫生器具排水当量总数；maxq——计算管段上最大的一个卫生器具的排水流量，L/s；2-3管段，计算出qP=1.35L/s，该管段上所有卫生器具排水流量的总和为1.25 L/s，比计算值小，因此2-3管段的设计秒流量取1.25 L/s。
由于浴室泄水管的管径宜为100mm，故管径de=110mm。
同理，计算其他管段的设计秒流量后查附录5.1，确定管径和坡度（均采用标准坡度）。
计算结果见表1。
卫生间各层横支管水力计算表表12.立管的计算立管接纳的排水当量总数为Np=9.75×7=68.25立管最下部管段排水设计秒流量q P =0.12×1.525.68+2=3.49 L/s查表5.2.5，选用立管管径de110mm,因设计秒流量3.49 L/s小于表5.2.5中de110mm排水塑料管最大允许排水流量5.4 L/s，所以不需要设专用通气立管。
3.立管底部和排出管计算为排水通畅，立管底部和排出管放大一号管径，取de125mm,取标准坡度，查附录5.1，符合要求。
二、厨房排水计算1.横支管计算计算结果见表22.立管的计算立管接纳的排水当量总数为=3×7=21Np立管最下部管段排水设计秒流量=0.12×1.521+1=1.83 L/sqP查表5.2.5，选用立管管径de75mm,因设计秒流量1.83 L/s小于表5.2.5中de75mm排水塑料管最大允许排水流量3.0 L/s，所以不需要设专用通气立管。
《建筑给排⽔习题》复习题解建筑给⽔排⽔⼯程习题建环系—张永胜试卷分值⽐例1.选择题，20道每题1分，共计20分2.填空题，10道每题2分，共计20分3.简答题，5道每题6分，共计30分4.计算题，3道每题10分，共计30分第⼀章建筑给⽔⼀．选择题1. 按供⽔⽤途的不同，建筑给⽔系统可分为三⼤类为（D）A ⽣活饮⽤⽔系统、杂⽤⽔系统和直饮⽔系统；B 消⽕栓给⽔系统、⽣活给⽔系统和商业⽤⽔系统；C 消防给⽔系统、⽣活饮⽤⽔系统和⽣产⼯艺⽤⽔系统；D 消防给⽔系统、⽣活给⽔系统和⽣产给⽔系统。
2.在初步确定给⽔⽅式时，对层⾼不超过3.5m的民⽤建筑，给⽔系统所需的压⼒可⽤以下经验法估算：1层为（）kPa，2层为（）kPa，3层以上每增加1层增加（）kPa。
答案应为（B）A.100 kPa……140 kPa……40 kPaB.100 kPa……120 kPa……40 kPaC.100 kPa……120 kPa……60 kPaD.40 kPa……140 kPa……60 kPa3.⽔表的最⼤流量是（ C）A.选择⽔表⼝径的唯⼀依据B.⽔表能长期正常运转的流量C.⽔表⼯作的上限流量D.⽔表⼯作的下限流量4.在湿热⽓候条件下或在空⽓湿度较⾼的房间内，空⽓中的⽔分会凝结成⽔附着在给⽔管道表⾯甚⾄滴⽔，针对这种现象，给⽔管道应做（D）。
A.防腐措施B. 防漏措施C. 防振措施D. 防露措施⼆．填空题1．室外给⽔管⽹布置的形式有环状、枝状。
2. 管道基本的连接⽅法有法兰、焊接、承插、螺纹。
3．⽔表按翼轮构造不同，分为旋翼式、螺翼式4．给⽔系统按⽔平⼲管的位置不同分为上⾏下给式、下⾏上给式、中分式三．简答题1.室内给⽔管道布置的原则?答：(1)确保供⽔安全和良好的⽔⼒条件，⼒求经济合理（2）保护管道不受损坏（3）不影响⽣产安全和建筑物的使⽤（4）便于安装维修第⼆章建筑内部给⽔系统的计算⼀．选择题1. 请指出正确的⽔泵吸⽔管的连接⽅式。
住宅套内给水排水管道水力计算住宅套内给水排水管道水力计算是为了确保住宅内的供水和排水系统能够正常运行和满足日常生活的需求。
在进行水力计算之前，需要确定以下几个参数：供水流量、管道直径、管道材质、管道长度以及管道的高差。
下面将详细介绍住宅套内给水排水管道水力计算的步骤。
第一步：确定供水流量供水流量可以根据住宅内每个用水设备的流量和同时使用的设备数量来计算。
常用的用水设备包括洗手盆、厨房水槽、淋浴等。
根据每个设备的流量和同时使用的设备数量，可以得到总的供水流量。
第二步：确定管道直径管道直径的选择需要考虑供水流量、管道材质和最小流速等因素。
管道直径通常使用公称直径（DN）来表示，常用的管道材质有PVC管材、PE管材和铜管材等。
根据供水流量和管道材质，可以选择合适的管道直径。
第三步：确定管道长度管道长度是指水源与用水设备之间的管道长度，包括直线长度和弯头长度。
在确定管道长度时，需要考虑水源到最远用水设备的距离以及管道的走向。
通常情况下，管道长度越长，管道的阻力越大，供水流量也会相应减小。
第四步：确定管道高差管道高差是指管道起点和终点之间的高度差。
管道高差的大小对供水和排水的影响很大。
在供水系统中，管道高差越大，供水压力越高；在排水系统中，管道高差越大，排水速度越快。
第五步：进行水力计算在进行水力计算时，需要考虑供水和排水的流动速度、流量、管道阻力和管道压力等因素。
常用的水力计算方法有哈瓦德公式和多项式公式。
通过水力计算，可以确定管道的流量、流速和水压等参数，以确保管道系统满足设计要求。
第六步：校核管道尺寸在完成水力计算后，需要对管道尺寸进行校核，检查所选的管道直径是否满足管道流量和压力的要求。
如果校核结果不满足设计要求，需要重新选择合适的管道直径。
综上所述，住宅套内给水排水管道的水力计算是确保供水和排水系统正常运行的重要环节。
通过确定供水流量、管道直径、管道长度和管道高差等参数，并进行水力计算和校核，可以确保管道系统能够满足住宅日常生活的需求。
排水管道管径计算排水管道的管径计算是设计排水系统的关键环节之一，其目的是确定管道的直径以满足排水需求，并保证排水畅通和排污效果。
管道的直径直接影响水流的速度和排水能力，太小会导致堵塞，太大则会浪费材料和设备。
根据不同类型的排水系统和排水对象的不同，管道的直径计算方法也会有所区别。
下面将分别从建筑物内部排水管道和外部污水管道两个方面进行介绍。
1.建筑物内部排水管道的管径计算建筑物内部排水管道主要包括卫生间、厨房、洗衣房等用水设备的排水管道。
通常采用速度法或容积比法进行管径计算。
速度法是根据水流的速度来确定管道的直径。
根据实际的使用经验，常用的排水速度范围为每秒0.5米到1.5米。
根据水流速度和管道材料的摩阻系数，可以反推出合适的管道直径。
容积比法是根据用水设备的容积，考虑水流量的大小来确定管道直径。
首先需要统计各个用水设备的水流量，然后根据用水设备所在楼层和用水设备的类型，查表获取相应的容积比系数。
最后，根据容积比系数和用水设备的水流量，计算出合适的管道直径。
2.外部污水管道的管径计算外部污水管道主要用于建筑物的废水排放和城市污水处理。
根据排放的污水类型、流量以及管道的垂直高度和水平距离进行计算。
对于主排水管道，通常使用单位长度的内径流量（又称NA值）来计算。
根据污水流量、泵站位置和管道的水平距离，可以根据规范中的公式计算出NA值。
然后，再根据污水流量和NA值，查表得到合适的管道内径。
对于分支管道，通常采用单位排污面积的内径流量（又称NF值）来计算。
根据污水流量、排污设备数量和排污面积的大小，可以根据规范中的公式计算出NF值。
然后，查表得到合适的管道内径。
在进行管径计算时，还需要考虑管道的坡度、水流速度和水流的连续性。
坡度主要用于排水的畅通，一般为0.5%到2%。
水流速度一般不宜小于0.5米/秒，以防止堵塞。
水流的连续性是指管道的延伸方向一致，不出现支管的弯曲和多次变向，以保证顺畅排水。
综上所述，管道的直径计算是排水系统设计中的重要步骤，需要综合考虑各种因素，以确保排水系统的运行效果和安全性。
一．名词解释1.排水当量2.排水设计秒流量二．选择题1、某建筑内部有5根排水立管的通气管需要汇合后伸到屋顶，这5根通气管中有2根管径为DN75，另外3根管径为DN50，汇合通气管的管径最小为（）A DN50；B DN75；C DN100；D DN1502、某学校食堂共两层，两层的食堂污水皆通过立管排至室外，立管顶部设伸顶通气管。
若立管采用铸铁管，其排水设计秒流量为2.4L/s，则立管管径应为（）。
A 50mmB 75mmC 100mmD 125mm3. 某三层机加工车间，每层设男女厕所各1，其中每个男厕所配自闭式冲洗阀大便器3个，自闭式冲洗阀小便器3个，洗手盆2个，污水盆1个；每个女厕所配自闭式冲洗阀大便器3个，洗手盆2个，污水盆1个，排水共用一根伸顶通气铸铁排水管，求立管管径（）A．DN50; B.DN75; C. DN100; D.DN1254. 关于建筑排水设计秒流量，下列叙述中错误的是（）A.建筑排水设计秒流量是就按住内部的最大排水瞬时流量B.现行规范规定的建筑排水设计秒流量的计算方法有当量法和同时排水百分数法C.一个排水当量的排水流量小于一个给水放量的流量D.一个排水当量相当于0.33L/s排水流量5. 某宾馆有一根仅设伸顶通气的铸铁生活排水立管，接纳的排水当量总数N p 为120，该宾馆计算管段上最大一个卫生器具排水流量q max为1.5L/s，经计算最经济的立管管径为下列何项？()（A）DN75mm （B）DN100mm（C）DN110mm （D）DN125mm6．排水立管最小管径可采用（）A DN50B DN100C DN150D DN2007. 1排水当量＝（）给水当量A.1.65B.0.61C.1.0D.1.158. 设计中通常将一个污水盆的排水量作为一个排水当量，那么一个排水当量的实际值是 ( )。
A．0.33 L／s B．0.35 L／sC．0.50 L／s D．0.20 L／s9．排水设计流量应为( )。
