综合布线系统方案设计及预算案例讲解

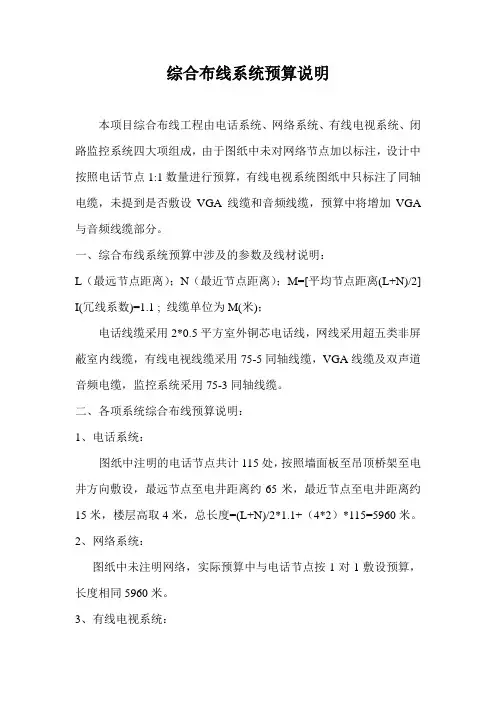

综合布线系统预算说明本项目综合布线工程由电话系统、网络系统、有线电视系统、闭路监控系统四大项组成，由于图纸中未对网络节点加以标注，设计中按照电话节点1:1数量进行预算，有线电视系统图纸中只标注了同轴电缆，未提到是否敷设VGA线缆和音频线缆，预算中将增加VGA 与音频线缆部分。

一、综合布线系统预算中涉及的参数及线材说明：L（最远节点距离）；N（最近节点距离）；M=[平均节点距离(L+N)/2] I(冗线系数)=1.1 ; 线缆单位为M(米)；电话线缆采用2*0.5平方室外铜芯电话线，网线采用超五类非屏蔽室内线缆，有线电视线缆采用75-5同轴线缆，VGA线缆及双声道音频电缆，监控系统采用75-3同轴线缆。

二、各项系统综合布线预算说明：1、电话系统：图纸中注明的电话节点共计115处，按照墙面板至吊顶桥架至电井方向敷设，最远节点至电井距离约65米，最近节点至电井距离约15米，楼层高取4米，总长度=(L+N)/2*1.1+（4*2）*115=5960米。

2、网络系统：图纸中未注明网络，实际预算中与电话节点按1对1敷设预算，长度相同5960米。

3、有线电视系统：全楼有线电视节点为1层5处，2层2处，3层3处，4层5处共计15个节点，按照节点至吊顶桥架至1层内电井方向敷设，由于有线电视各节点分布不一致，预算按照分层测量，层高取4米计算得出1层需要200米线缆，2层需要150米线缆、三层需要210米线缆、4层需要450米线缆，共计1000米线缆，按照2种方式预算，不含VGA、音频线缆300元/点，含VGA、音频电缆800元/点。

4、闭路监控系统全楼闭路监控系统节点为1层5处，2层2处，3层2处，4层2处，共计11处监控点，按照监控点至吊顶桥架至电井至1层监控室方向敷设，预算线缆长度为1层250米，2层120米，3层150米，4层160米，共计线缆680米。

工程综合布线方案设计说明一、综合布线方案设计概述综合布线系统是现代建筑智能建筑系统的重要组成部分，是实现信息化办公、智能化管理和自动化控制的基础。

综合布线系统的设计涉及到建筑物内的各种设备、设施以及系统的统一规划和布置，包括计算机网络、电话系统、安全监控系统、多媒体系统等。

在设计综合布线系统时，需要考虑建筑物内的各种用电设备、信息传输设备和控制设备之间的有关布线的合理规划和设计。

本文将结合某工程项目的实际情况，对综合布线方案进行详细设计说明。

二、工程背景及基本情况分析本项目是一座办公楼的综合布线方案设计，建筑总面积为20000平方米，共有10层楼，包括地下一层和地上九层。

办公楼内设有办公区、休息区、会议室、多功能厅、娱乐设施等多个功能区域。

在设计综合布线方案时，需要考虑建筑的功能布局、使用需求以及未来的发展规划。

三、综合布线系统设计要求1. 系统可靠性：综合布线系统应具有较高的可靠性和稳定性，能够满足建筑内各种设备和系统的通讯需求。

2. 灵活性：系统需要具有一定的灵活性和扩展性，能够适应未来业务和技术的发展需求。

3. 经济性：在保障系统性能的前提下，需要尽量节约成本，提高投资回报率。

4. 安全性：系统应具备较高的安全性，确保数据传输的保密性和完整性。

5. 绿色环保：系统设计应考虑节能环保，减少电磁辐射和资源浪费。

四、综合布线系统设计内容1. 计算机网络系统设计办公楼内需要建立一套完善的局域网，满足各个部门之间的高速数据传输和通讯需求。

计算机网络系统需要满足带宽要求、数据安全需求和网络管理需求。

根据建筑的实际情况，可以采用光纤和双绞线混合布线的方式，满足数据传输的高速和可靠性要求。

2. 电话系统设计办公楼内需要建立一套完善的电话通讯系统，包括固定电话和IP电话。

电话系统需要满足音质清晰、通话稳定和扩展方便的要求。

根据建筑的实际情况，可以采用双绞线布线或光纤布线，满足电话通讯系统的需求。

3. 安全监控系统设计办公楼内需要安装监控摄像头，对各个区域进行实时监控和录像。

综合布线工程方案设计一、项目概况综合布线工程是指将计算机、通信设备、监控设备等进行有序连接，从而形成一个整体的通讯网络系统。

它是现代化办公环境中的重要设施，对于提高工作效率、降低成本、加强管理等方面都具有重要意义。

本文针对某大型企业的综合布线工程进行设计，通过合理规划和布局，提供一个高效、稳定、安全的通讯网络系统。

二、项目需求1. 网络数据传输：有线和无线网络通信；2. 电话通信：IP电话、传统电话；3. 监控系统：监控设备联网；4. 会议系统：多媒体会议设备的联网通讯；5. 办公自动化系统：各类设备的联网通讯。

三、综合布线工程方案设计1. 网络数据传输（1）有线网络布线方案公司办公楼内所有办公区域需要进行有线网络的布线连接，考虑到稳定性和传输速度，建议采用双绞线布线。

根据实际需求，可分为千兆以太网、万兆以太网两种规格。

采用屏蔽双绞线可有效减少外界电磁干扰，提高信号传输质量。

建议将网络中心交换机布放在办公楼的机房，通过光纤连接各楼层的交换机，实现整个楼宇的联网。

同时，为了提高网络的可靠性，建议在每层楼的主干线路上设置备用线路，一旦主干线路故障，备用线路能够自动切换，以保证网络的正常运行。

（2）无线网络覆盖方案对于一些移动办公区域，如会议室、休息室、走廊等，需要进行无线网络覆盖。

在设计无线网络时，需要考虑覆盖范围、信号强度、信道干扰等因素。

根据公司的实际需求，可以采用定向天线或者扩散天线的方式，通过合理布设AP（接入点），实现整个办公楼的无线覆盖。

2. 电话通信（1）IP电话系统设计IP电话是目前企业通信系统的主流，它可以利用网络进行语音通讯，不仅通话质量好，还能够实现多种高级功能，如呼叫转移、语音信箱等。

IP电话系统的设计需要综合考虑企业的通话需求、通话质量、系统扩展性等因素，结合公司的实际情况，设计一个高效稳定的IP电话系统。

建议采用带宽自适应的SIP协议，可以在保证通话质量的前提下，实现最大化的网络资源利用。

综合布线系统设计方案1.项目背景与需求随着信息技术的迅速发展，如今的企业、机构、学校和商家等需要进行大量的数据传输和通信，因此，建立一个高效、可靠、安全的综合布线系统已成为现代化建设中不可或缺的一部分。

为了满足当今商业环境中不断增长的数据需求，公司决定将整个办公场所的信息技术基础设施升级为现代化的综合布线系统。

该系统必须能够提供高速数据传输、语音通信、视频传输和多媒体应用等功能。

在设计综合布线系统时，需要结合公司业务特点、空间布局以及数据流量的需求，选择适当的技术和设备，以确保系统的可靠性、可扩展性和经济性。

2.系统总体架构设计综合布线系统是以网络为基础，支持多种数据、语音和视频应用的基础设施。

该系统应足够灵活，以支持未来可能的新型数据应用。

系统总体架构如下图所示：（图片插入）该系统的主要特点包括：由一个主干线连接建筑内所有的楼层和办公室采用类别6A双绞线布线，提供10GbE以太网数据传输速度采用数字电话交换机（IP PBX）和IP电话，支持语音通信提供视频监控和多媒体应用；保证系统可扩展性，以应对未来应用的发展3.系统细节设计3.1 布线设计本方案采用类别6A双绞线进行布线，它可以提供更高的数据传输速率，并支持更高级的应用，如高清视频和IP电话等。

为了确保良好的信号质量和抗干扰能力，布线应符合类别6A标准，採用被覆盖的铜线。

同时，每个接头都应触手可及，以便于后期的维护和管理。

所有的布线都应放置在标准的布线槽中，以增强保密性和安全性，并便于管理。

（图片插入）3.2 机房设计机房是综合布线系统的“大脑”，它应该能够容纳所有的数据设备和电缆，并保持安全、整洁、有效的运作。

机房应该设置在公司建筑物的核心位置，离主干线较近，并具有专门的空调、UPS或发电机以及其他重要的设备。

此外，需要保证机房内的所有设备均符合标准，能够正常运作，且在维修和升级过程中，机房应有清晰的标识和指导。

同时，为保证机房的整洁和安全，应设有身份验证和门禁系统。

综合布线系统设计方案X.X工程概况综合布线系统是建筑物或建筑群内的信息传输系统。

它使话音和数据通信设备、交换机设备、信息管理系统及设备控制系统、安全系统彼此相连,也使这些设备与外部通信网络相连接.它包括建筑物到外部网络或电话局线路上的连线、与工作区的话音或数据终端之间的所有电缆及相关联的布线部件.布线系统由不同系列的部件组成，其中包括：传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电器保护设备和支持硬件。

（工程简介）X。

X系统设计目标XX大楼的综合布线系统包含了语音通信网络和计算机局域网络，涉及的传输介质有光纤、大对数线缆、双绞线等。

总体设计思路：“统一设计、统一规划、统一施工、统一管理”的原则。

建立一套先进、完善的综合布线系统,为高性能的网络设备提供平台，为各种应用，包括语音、数据等应用系统提供接入方式，既充分满足XX大楼内各功能区域当前的使用需求，又考虑系统将来发展的需要,从而实现系统配置灵活、易于管理、易于维护、易于扩充的目的。

系统设计结构严格按照工作区子系统、水平子系统、管理间子系统、主干区子系统、设备间子系统及引入间子系统共六个子系统进行划分和组成。

竣工后的综合布线系统应能为各种智能化应用提供开放式布线结构，系统配置灵活、易于扩充、易于管理、易于维护。

建成后的系统应满足相关的国际标准和国家标准。

X。

X系统设计原则本项目的网络建设应本着高性能、高稳定性、高可靠性、可扩展性与经济适用的原则。

为达到项目网络建设的目标要求，在综合布线方案设计构建中，应坚持以下布线原则：实用性—实施后的布线系统,将能够在现在和将来适应技术的发展,并且实现数据通信、语音通信、图像通信。

灵活性-布线系统能够满足灵活应用的要求，遵循结构化布线的标准,适应不同拓扑结构的网络，在不改变布线系统情况下,就可以进行设备的移动、更新和升级.即任一信息点能够连接不同类型的设备，如计算机、打印机、终端.经济性—在满足应用要求的基础上，尽可能降低造价.综合布线过程是对各种网络线缆统一规划、统一安装施工过程，减少了不必要的重复布线、重复施工，节约了线材.由于采用综合布线系统,单位避免了重复设置信息机构和重复建设信息网络，从整体上讲节省了投资，避免了大量的重复建设，提高了网络效益.综合布线系统采用标准化的设计，统一安装施工，使整个系统构成一个有机的整体，便于集中管理维护，并减少日后的维护费用.统一性—整个建筑的信息网络建设基于一个统一的网络管理中心的模式，不同系统不同网络及不同类型的网络之间的连接完全兼容.兼容性—综合布线系统的设施可以满足多种系统中的性能。

综合布线系统设计方案1000字
综合布线系统是指将所有需要的网络设备（如计算机、交换机、路
由器和打印机等）集中连接到一个中央控制设备上，并通过专用网
络设备互相通信的网络架构。

综合布线系统的设计方案需要考虑以
下几个方面：
一、网络需求分析
首先需要对网络实际需求进行调查和分析，确定需要进行连接的设
备及其数量、连接距离等。

此外还需要了解网络使用的环境和要求，如建筑结构、使用方式等。

二、布线系统设计
根据实际需求和现场环境设计合适的布线系统。

布线系统一般分为
水平布线和垂直布线，水平布线指的是连接不同楼层的设备，而垂
直布线指的是连接相同楼层内的设备。

1. 确定布线路径和线路走向
根据实际情况正确选择走向，并考虑线路所造成的影响和成本。

2. 选择和配置合适的设备和材料
选择和配置合适的设备和材料，确保其质量和稳定性。

3. 分配布线容量
根据需求和实际情况分配合适的布线容量，以满足未来扩展需求。

三、接口标准确定
确定综合布线系统接口标准，因为综合布线系统通常涉及多个厂商
提供的设备和配件，需要确定接口标准以确保组件之间的兼容性。

四、安全性控制
综合布线系统根据其特性需要追求一定的安全控制，如访问认证、
数据加密、防火墙、安全域等。

综合布线系统设计方案需要考虑各种因素，如网络流量、拓扑结构、布线的可靠性、功能性和可扩展性等。

通过综合考虑以上因素，选
择适当的设备和配置，可以有效地提高综合布线系统的性能和可靠性，以满足不断变化的网络通信需求。

机房综合布线方案设计一、引言综合布线是指为机房内各种设备的联网提供统一的布线系统，包括数据传输、语音通信、视频监控等。

合理的综合布线方案设计可以提高网络的性能和可靠性，降低维护和管理的成本。

二、需求分析根据机房的使用需求，我们需要考虑以下几个方面：1.带宽需求：根据机房内设备的数量和使用情况，确定所需的带宽大小。

2.设备布局：根据机房内各设备的位置，确定合适的布线路径和长度。

3. 设备类型：根据机房内的设备类型，确定所需的布线类型（如Cat5e、Cat6等）。

三、布线路径设计1.布线路径规划：根据机房内的设备布局，确定合适的布线路径。

应避免与电源线、强电线等干扰源相交叉，以免产生干扰。

2.布线长度控制：为了保证信号的传输质量，各条布线的长度应尽量相等，并控制在合适的范围内（一般不超过100米）。

3.良好的通风环境：在布线路径设计中应考虑机房的通风环境，避免布线路径阻塞通风口或热量积聚区域。

四、布线类型选择根据机房的需求和预算，选择合适的布线类型。

一般常用的布线类型有Cat5e、Cat6、Cat6a等，其带宽分别为100MHz、250MHz、500MHz。

根据实际需求确定所需的带宽大小，选择相应的布线类型。

五、布线设备选择1.网线：选择质量好且符合标准要求的网线，确保信号传输的质量稳定。

2.网线插座：选择具有良好接触性能和防尘功能的插座，可提高插拔的可靠性。

3.机柜：选择适合机房的机柜，保证设备的安全和有序放置。

六、布线测试和调试在完成布线后，需要进行布线的测试和调试工作，以确保布线的质量和稳定性。

常用的测试工具有网线测试仪、时域反射仪等。

对布线的各项指标进行测试和调试，并对存在的问题进行优化和修复。

七、安全考虑1.布线保护：在布线过程中，要注意保护布线，避免人为损坏或意外拉扯造成线路故障。

2.防雷措施：机房应采取合适的防雷措施，保护设备和布线系统免受雷击的损坏。

3.防火安全：机房内应采取合适的防火措施，保护布线系统不受火灾的影响。

综合布线系统设计方案1. 简介综合布线系统是建筑物内部通信设备和各种信息技术设备之间传输信号的基础设施。

一个有效的综合布线系统方案能够保证数据传输的稳定性和可靠性，提高工作效率和信息安全性。

本文将介绍一个综合布线系统设计方案，包括系统的结构、布线类型、设备选型和技术要求等内容。

2. 系统结构综合布线系统的结构主要包括主干层、水平层和工作区层。

主干层主要是整个系统的核心，负责连接各个水平层和外部通信服务提供商。

水平层是连接主干层和工作区层的媒介，通常采用光纤或双绞线。

工作区层则是连接终端设备的部分，包括各个办公室、会议室等工作区域。

3. 布线类型根据实际需求和可用资源，综合布线系统可以选择不同的布线类型。

常见的布线类型包括光纤布线和铜缆布线。

3.1 光纤布线光纤布线是一种传输速度快、带宽大、抗干扰能力强的布线方式。

它通常用于长距离传输和高带宽需求的场景，比如数据中心、大型企业网络等。

光纤布线需要专用的光缆和光模块，设备选型上需要考虑光模块类型、传输距离和光功率等因素。

3.2 铜缆布线铜缆布线是一种成本较低、使用广泛的布线方式。

它通常用于短距离传输和一般办公室、商业场所等场景。

铜缆布线分为不同的等级，常见的有Cat5、Cat6和Cat6a等。

设备选型上需要根据需求选择适当的铜缆等级和连接器类型。

4. 设备选型综合布线系统的设备选型是一个关键环节，直接影响到系统的性能和可扩展性。

4.1 主干层设备主干层设备主要包括交换机、路由器和光纤转换器等。

选型时需要考虑设备的吞吐量、端口数量、可靠性和扩展性等因素。

同时，为了提高系统的冗余性和稳定性，建议选用支持热备份和链路聚合等技术的设备。

4.2 水平层设备水平层设备主要包括交换机和配线架等。

选型时需要考虑设备的端口数量、支持的布线类型和功耗等因素。

为了提高系统的可靠性，建议选用支持交换机堆叠和链路聚合等技术的设备。

4.3 工作区层设备工作区层设备主要包括桌面交换机、配线盒和终端设备等。

六类综合布线设计方案综合布线设计是指将各种电话、计算机通信设备通过统一的电缆系统连接在一起，以实现信息的传递和共享。

根据不同的需求和场景，可以设计出不同的综合布线方案。

以下是六类典型的综合布线设计方案。

1. 集中布线方案：在这种方案下，所有的设备都集中放置在一个机房中，通过主干电缆进行连接。

这种方案适用于中小型企业或办公楼，设备集中放置有利于管理和维护。

2. 分布式布线方案：在这种方案下，设备会分散放置在各个机房或办公区域中，通过地下或空中走廊连接。

这种方案适用于大型企业或多楼层的办公楼，可以更灵活地布置设备，并且便于扩展和升级。

3. 树状布线方案：在这种方案下，设备通过一条主干电缆连接在一起，再通过分支电缆连接到每个终端设备。

这种方案适用于需要将信号传输到不同位置的场景，例如分行银行、学校等。

4. 直接布线方案：在这种方案下，每个设备都有独立的电缆直接连接到通信室。

这种方案适用于对稳定性要求较高的场景，例如数据中心或高级实验室。

5. 混合布线方案：在这种方案下，可以根据不同设备的需求采用不同的布线方式。

例如，对于需要高速传输的设备可以采用光纤布线，对于传输距离较短的设备可以采用铜缆布线。

6. 网络化布线方案：在这种方案下，综合布线系统与计算机网络进行融合，实现数据、语音和视频的综合传输。

这种方案适用于需要实现多媒体传输和远程协作的场景，例如会议室、培训中心等。

综合布线设计方案需要综合考虑设备类型、传输距离、带宽需求、成本预算等因素。

在设计过程中，还需要考虑电缆走线、接头、插座等细节问题，以确保布线系统的可靠性和易维护性。

总之，综合布线设计方案应该与实际需求相匹配，以提供高效、稳定的通信环境。

综合布线设计方案（实例）综合布线总体设计智能建筑概念大家已经很熟悉了，综合布线作为智能建筑的脉络，起着至关重要的作用。

一个好的综合布线方案设计，可以为智能建筑提供更快的网络环境和更久的使用时间。

智能建筑随着用户的需求，要求越来越高，除了要具备数据、语音的快速准确传递的基本功能外，视频会议、网络存储等应用在不断提升，而且对易用性、易维护性，灵活扩展性的要求越来越高。

目前，国际上各综合布线产品都提出了15年质量保证体系。

为了保护建筑物投资者的利益，我们可采取“总体规划，分布实施，水平布线尽量一步到位”。

主干线大多数都设置在建筑物弱电井，更换或扩充比较省事;水平布线是在建筑物的天花板内或管道里，施工费比初始投资的材料费高。

如果更换水平布线，要损坏建筑结构，影响整体美观。

因此，我们在设计水平布线，尽量选用档次较高的线缆及连接件，缩短布线周期。

综合布线设计原则综合布线是智能建筑的一项新技术工程，需要遵循以下原则：标准化：按照国际国内相关标准进行综合布线系统的设计和网络设备的选型。

易用性：所有接插件均使用标准件，方便管理和使用;综合布线系统管理的软硬件采用模块化结构，方便维护和更换。

经济性：在充分考虑并满足近期及未来需求的基础上，选用合适的设备，降低综合布线系统的造价。

可扩展性：支持综合布线系统的扩展和升级。

通过适量的冗余，满足未来的系统扩容;采用符合国际标准的综合布线设备，方便系统升级和设备接入。

灵活性：综合布线系统的使用不受物理位置和设备类型的限制，电脑组网及系统端口可随需求任意设定。

布线方式：采用星型拓扑结构的综合布线方式，具有多元化的功能，可以使任一子系统单独地布线，每一子系统均为一独立的单元组，更改任一子系统时，均不会影响其它子系统。

布线目标：综合布线设计的目标是，在既定时间以外，允许在有新需求的集成过程中，不必再去进行水平布线，损坏建筑装饰而影响审美。

综合布线设计方案1 工作区子系统工作区子系统由信息插座和跳线组成。

综合布线系统设计方案（通用5篇）一、什么是教案教案是教师为顺利而有效地开展教学活动，根据课程标准，教学大纲和教科书要求及学生的实际情况，以课时或课题为单位，对教学内容、教学步骤、教学方法等进行的具体设计和安排的一种实用性教学文书。

教案包括教材简析和学生分析、教学目的、重难点、教学准备、教学过程及练习设计等。

二、综合布线系统设计方案（通用5篇）为了确保事情或工作得以顺利进行，常常需要预先准备方案，方案是阐明具体行动的时间，地点，目的，预期效果，预算及方法等的企划案。

那么什么样的方案才是好的呢？下面是小编为大家整理的综合布线系统设计方案（通用5篇），仅供参考，大家一起来看看吧。

综合布线系统设计方案1一、需求分析综合布线系统是酒店智能化系统的信息网络基础，本设计注重系统的质量、科学性、先进性、可靠性及安全性，易扩展，同时本设计兼顾考虑酒店的应用特点，将来发展的需要。

因此，在系统设计和产品选型中重点关注布线产品的质量、布线系统的模块化、以及系统的安全性、可管理性和可维护性。

酒店综合布线系统的目标是：以系统规范为指导，以具有当前国际领先水平的综合布线技术、计算机技术、通讯技术和自动化技术为支撑，建立一套统一规划、高度集成的布线系统，为酒店计算机网络系统数据、图像及控制信号提供统一的传输线路、设备接口和高质量的传输性能。

全面实现酒店计算机通信网络的通讯、办公、管理手段的智能化、集成化，把酒店计算机通信网络建成一个高起点、高标准、功能设施一流、且具有高开放性和平滑升级性的网络平台。

同时，该布线系统兼顾了计算机网络系统未来的发展要求，提供15年保证；在酒店大楼增加新系统时，对新设备提供信号传输的支持。

作为酒店智能化系统的基础平台－综合布线系统将为整个酒店的语音通信、宽带数据、图像联网、酒店管理系统及网站建设提供高质量的传输通道。

酒店大楼内的各个功能区通过高性能的结构化综合布线系统连接起来，组成一套具备高传输带宽的、结构化的信息高速公路。

综合布线系统设计方案XXX科技有限公司20XX年XX月XX日目录一系统概述 (2)二系统组成 (2)三设备部署 (4)四系统划分 (5)一系统概述整个布线系统由工作区子系统、水平干线子系统、管理子系统、垂直干线子系统、设备间子系统及建筑群子系统等六个子系统构成，并且选用星型结构，自插座至楼层配线架，最后通过数据/语音主干线缆统一连接至主设备间配线架，以便于集中式管理，充分考虑了高度的可靠性、高速率传输特性、灵活性及可扩充性。

二系统组成综合布线系统示意图根据项目需求，综合布线系统分为内网和外网两部分，具体要求如下：（一）、外网外网采用FTTH的方式，由工作区子系统、水平子系统、管理子间系统、垂直干线子系统、设备间子系统构成。

1.工作区子系统:计算机网络信息插座选用六类RJ45插口模块，语音信息插座选用语音4芯电话模块，带倾斜防尘的面板。

并采用86H暗盒及墙型面板，未特别标明的场合安装高度底距地0.3m，与强电插座外沿水平距离为0.2m。

2.水平子系统:水平子系统数据电缆采用超六类八芯非屏蔽双绞线，语音电缆采用4芯电话线到多媒体箱，多媒体箱内设置语音、数据、路由器模块（预留ONU安装位置及支架，ONU由运营商负责实施），从多媒体箱到分光分纤箱采用两芯皮线多模光纤负责语音和数据的接入。

3.管理间子系统:设置在楼层分光分纤箱（常规只做预留空箱给各个运营商）。

4.垂直子系统：采用单模光纤，连接到分光分纤箱。

（常规由运营商敷设）（二）、内网内网主要由工作区子系统、水平子系统、管理子间系统、垂直干线子系统、设备间子系统构成。

1.工作区子系统:电话及计算机网络信息插座选用六类RJ45插口模块，带倾斜防尘的面板。

并采用86H暗盒及墙型面板，未特别标明的场合安装高度底距地0.3m，与强电插座外沿水平距离为0.2m。

2.水平子系统:水平子系统电缆采用超六类八芯非屏蔽双绞线，沿垂直、水平金属桥架及JDG(SC)管敷设。

扩建工程综合布线系统方案设计1、土建工程概况某展览中心扩建工程是集展览、办公、餐饮为一体的多功能建筑。

总建筑面积三万余平方米，由东西对称分布的两个区域构成。

地下一层，地上二层，局部三层。

东区、西区各建一地下汽车停车场，层高5.5m，地上各建一展览大厅，层高9.5m，全现浇钢筋混凝土框架结构，大厅屋顶为金属球型网架结构，展厅东南西三侧建二层回廊，一层层高6m，二层层高3.5m，展厅北侧为三层结构，层高均为3m.回廊顶部及房间内吊顶。

建筑占地两个区域，共为（90m×90m）×2.在两区域的各南侧、西北和东北端设电缆竖井，并在电缆竖井经过的每层建弱电间。

2、综合布线设计原则（1）标准化：严格依照IEEE802、EIA／TIA 568等工业及建筑布线标准和中国建筑电气设计／工业企业通信设计规范。

（2）应用性：此工程综合布线系统应能够在现在和将来适应企业进展的需要，具备数据通信、语音通信和图象通信的功能。

（3）快捷性：布线系统中任一信息点能够很便利地与多种类型设备（如电话、计算机、检测器件以及传真等）进行连接。

（4）可扩展性：依据建设单位目前的实际需要和由于工期较短等原因，综合布线工程暂实现语音和计算机数据通信功能，所以要求此布线系统具有较强的可扩展性，既可以最大限度地降低造价和不耽搁工期，又可以在将来需要时很简单将所扩充设备连接到系统中来。

3、综合布线系统方案设计整体建筑综合布线系统包括计算机网络和电话通信系统，由工作区子系统、水平布线子系统、垂直干线子系统、调配线间子系统和主配线间子系统构成。

按建设单位要求和各个房间的实际情况，共设1070个信息点。

另外在东西展厅内侧墙上各安装4个50对对接跳线架，作为集合点以便利参展单位使用。

主干线采纳五类大对数双绞线和光纤混合布线，水平系统采纳五类非屏蔽双绞线布线。

布线系统依据建筑的实在情况可分别采纳地面或墙面出线盒出线。

保证各展区对语音，文字及数据传输等通讯功能的基本要求。

综合布线系统方案第1篇综合布线系统方案一、前言本综合布线系统方案旨在为用户提供一套科学、合理、高效且符合国家相关法规及标准的网络基础设施设计方案。

通过对用户需求的分析，结合现场实际情况，制定以下方案。

二、项目背景随着信息技术的飞速发展，网络已成为企业、机关、学校等组织正常运转的重要基础设施。

综合布线系统作为网络的基础，其性能直接影响到整个网络的稳定性和可靠性。

为满足用户对高速、稳定网络的需求，特制定本综合布线系统方案。

三、设计原则1. 实用性：根据用户实际需求进行设计，确保系统稳定、高效运行。

2. 先进性：采用国内外先进技术，满足未来发展需求。

3. 可靠性：选用高品质设备，确保系统长期稳定运行。

4. 安全性：遵循国家相关法规，确保信息传输安全。

5. 灵活性：系统具备良好的扩展性，方便后期升级和扩容。

6. 经济性：合理控制投资成本，实现投资效益最大化。

四、系统设计1. 工作区设计工作区是用户接入网络的区域，主要包括桌面设备、信息插座等。

根据用户需求，工作区内设置足够数量的信息插座，以满足各种网络设备接入需求。

2. 水平布线子系统设计水平布线子系统将工作区的信息插座与垂直布线子系统连接起来，是整个布线系统的关键部分。

采用星型拓扑结构，选用优质双绞线，实现数据的高速传输。

3. 垂直布线子系统设计垂直布线子系统主要负责连接各楼层的水平布线子系统，是整个布线系统的主干。

采用光纤作为传输介质，提高数据传输速率和距离。

4. 设备间设计设备间是放置网络设备、电源设备等的关键区域。

根据设备尺寸和数量，合理规划设备间空间，确保设备安全、稳定运行。

5. 管理系统设计管理系统负责对整个布线系统进行监控和管理，包括配线架、跳线等。

采用模块化设计，方便日常维护和扩展。

6. 安全防护设计针对综合布线系统可能面临的安全威胁，采取以下措施：- 设置防火墙，防止外部攻击；- 采用物理隔离技术，保障重要区域的安全；- 对关键设备进行冗余配置，提高系统可靠性；- 定期对系统进行安全检查和维护。
