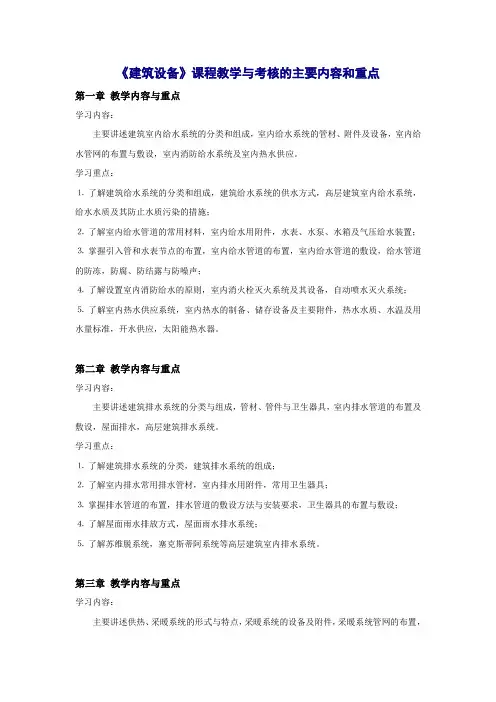

《建筑设备》课程教学与考核的主要内容和重点第一章教学内容与重点学习内容：主要讲述建筑室内给水系统的分类和组成，室内给水系统的管材、附件及设备，室内给水管网的布置与敷设，室内消防给水系统及室内热水供应。

学习重点：⒈了解建筑给水系统的分类和组成，建筑给水系统的供水方式，高层建筑室内给水系统，给水水质及其防止水质污染的措施；⒉了解室内给水管道的常用材料，室内给水用附件，水表、水泵、水箱及气压给水装置；⒊掌握引入管和水表节点的布置，室内给水管道的布置，室内给水管道的敷设，给水管道的防冻，防腐、防结露与防噪声；⒋了解设置室内消防给水的原则，室内消火栓灭火系统及其设备，自动喷水灭火系统；⒌了解室内热水供应系统，室内热水的制备、储存设备及主要附件，热水水质、水温及用水量标准，开水供应，太阳能热水器。

第二章教学内容与重点学习内容：主要讲述建筑排水系统的分类与组成，管材、管件与卫生器具，室内排水管道的布置及敷设，屋面排水，高层建筑排水系统。

学习重点：⒈了解建筑排水系统的分类，建筑排水系统的组成；⒉了解室内排水常用排水管材，室内排水用附件，常用卫生器具；⒊掌握排水管道的布置，排水管道的敷设方法与安装要求，卫生器具的布置与敷设；⒋了解屋面雨水排放方式，屋面雨水排水系统；⒌了解苏维脱系统，塞克斯蒂阿系统等高层建筑室内排水系统。

第三章教学内容与重点学习内容：主要讲述供热、采暖系统的形式与特点，采暖系统的设备及附件，采暖系统管网的布置，高层建筑采暖的特点，燃气供应。

学习重点：⒈了解供暖系统的组成、方式、基本管路图式、工作原理、工作使用特点；⒉了解采暖系统的设备及附件的构造、使用特点和布置原则；⒊掌握采暖系统的安装布置要求；⒋了解高层建筑采暖的特点和热水采暖系统的形式；⒌了解室内燃气供应的要求，管道、燃器具的安装布置要求。

第四章教学内容与重点学习内容：主要讲述通风与空气调节的基本概述，室内、外空气主要计算参数，自然与机械通风的类型、工作原理及主要设备和构件，空气净化设备，空气调节方式和构成，空气的处理及其设备，空气调节系统与建筑的配合。

建筑设备施工技术复习题及答案第一章1、管材、管子配件及常用材料的通用标准包括哪些内容？熟悉表示方法.公称直径DN，公称压力PN，实验压力Ps和工作压力Pt以及管螺纹的标准。

2、管子配件按用途不同有哪些种类？1）管路延长连接用配件：管箍，外螺纹（内接头）2）管路分支连接用配件：三通(丁字弯），四通（十字弯）3)管路转弯用配件：90度弯头，45度弯头4)节点碰头连接用配件：根母（六方内螺纹）、活接头(由任）、带螺纹法兰盘5）管子变径用配件：补心（内外螺纹)、异径管箍（大小头）6）管子堵口用配件：丝堵、管堵头。

3、供热及燃气工程管道对钢管的要求是什么？4、常用薄板及型钢有哪些类型?常用薄板：（金属薄板)普通钢板(黑铁皮）、镀锌钢板（白铁皮）、复合钢板、不锈钢板和铝板等。

（非金属板材和复合板材）塑料板、玻璃钢板、木板、石膏板及铝塑板。

型钢：扁钢、角钢、圆钢、槽钢（U形钢)和H形钢（工字钢）等。

5、掌握公称压力、试验压力及工作压力的概念.公称压力：原表示生产管子及附件的强度方面的标准，现表示与管件单元的力学性能和尺寸特性有关的标识，是指在二级温度（200℃)下的工作压力;试验压力:在常温下检验管子和附件机械强度及严密性能的压力标准，即通常水压试验的压力标准；工作压力:管道内流动介质的工作压力.6、熟悉P11图1—3和P12图1-4.7、常用的自动阀门和手动阀门有哪些？自动阀门:浮球阀、止回阀、安全阀、疏水阀、减压阀、自动排气阀;手动阀门：闸阀、截止阀、球阀，节流阀、蝶阀、旋塞阀。

8、熟悉止回阀工作原理。

9 、阀门安装时应做哪些准备工作？安装时应注意哪些问题？阀门安装注意事项：1）阀门安装应进行阀门检查；2）阀门安装时应使阀门和两侧连接的管道位于同一中心线上，当连接中心线出现偏差时，在阀门处严禁冷加力调直，以免使铸铁阀体损坏.3）与阀门内螺纹连接的管螺纹应采用圆锥形短螺纹，其工作长度应比有关表中短螺纹的工作长度少两个螺距（即至少两个牙数）；4)直径较小的阀体，运输和使用时不得随手抛掷;较大直径的阀门吊装时，钢丝绳应系在阀体上，使手轮、阀杆、法兰螺孔受力的吊装方法是错误的;5）阀门安装时应保持关闭状；6）对无合格证或发现产品的某些损伤时,应进行水压试验,试验压力为工作压力的1。

第1章暖卫与通风工程常用材料【1】一．填空题。

1.在给水、排水、采暖等管道工程中常用的金属管材有：焊接钢管、铝塑管、无缝钢管、铜管、铸铁管五种。

2.焊接钢管按其表面是否镀锌可分为镀锌钢管又称为白铁管；和非镀锌管又称为黑铁管。

3.无缝钢管的直径规格用外径×壁厚表示，单位是㎜4.通风工程常用各种管道的直径表示方法管外径D，㎜。

5.硬聚氯乙烯管的规格用公称外径（de）×壁厚（e）表示。

二、单项选择题。

1.管件中起封堵管道末端作用的是（ A ）。

A 管帽B 三通C 180°弯头D 管卡三、多项选择题。

1.暖卫工程常用的铸铁管分为（ AD ）。

A 给水铸铁管 B特殊铸铁管 C 一般铸铁管 D 排水铸铁管第2章建筑给排水系统一、填空题。

1.建筑内部给水系统根据用途一般可分为生活给水系统、生产给水系统、消防给水系统三类。

2. 室内给水由引入管经干管、立管引至支管，到达各配水点和用水设备。

3.建筑排水系统根据用途一般可分为生活污水排水系统、工业污废水排水系统、雨雪水排水系统三类。

4.一般建筑物排水系统由受水器、排水管道、通气管、清通装置、提升设备五部分组成。

5.排水管道由排水横管、排水立管、排水支管、干管、与排出管组成。

二、单项选择题。

1.室内排水系统的检查口中心高度距操作地面一般为（ C ）m 。

A 1.2B 1.1C 1.0D 0.5三、多项选择题。

1.塑料排水立管在（ ACD ）应设检查口。

A 底层B 每层C 楼层转弯处 D最高层四、简答题。

1.简述建筑内部给水系统的组成。

㈠引入管（进户管）㈡水表节点（阀门和泄水装置）㈢管网系统（给水管道：水平干管、立管、支管）㈣配水装置和用水设备㈤给水附件（阀门、止回阀）㈥升压和贮水设备（水泵、水池、水箱）2.简述建筑内部排水系统的组成。

1．卫生器具或生产设备受水器2．排水管系3．通气管系4．清通设备5．抽升设备6．室外排水管道7．污水局部处理构筑物第3章建筑消防系统一、填空题。

习题答案及解析第一章习题答案1.简述流体主要物理性质的定义。

在实际工程中如何考虑？1.流体的密度：指各点密度相同的均质流体，单位体积的质量，用ρ表示（kg/ m 3）。

实际工程中计算压力管道、水池、水箱的压强、选择水泵、风机型号时的重要参数；特别应该注意的是水的密度在4℃以下时的变化规律，敷设在室外管道中的水在冰冻时，密度减小，体积增大，致使管道漏水，所以室外的管道应考虑防冻结措施。

2.流体的容重：指各点密度相同的均质流体，单位体积的重量，用γ表示（N/ m 3）。

在计算中，容重的数值等于流体的质量与重力加速度的乘积。

3.流体的压缩性：指流体所受的压力增大时，其体积缩小，密度增大的性质。

压缩性对实际工程的影响很小，可以不予考虑。

4.流体的热膨胀性：流体因温度升高使原有的体积增大，密度减小的性质。

热膨胀性在热水供应系统及热水采暖系统中，充满水的管道，在温度升高而膨胀时，会造成管道爆裂而漏水；而温度降低水的体积减小时，又造成水量不足。

需要设置膨胀水箱应对热膨胀性的影响。

5.流体的黏滞性：流体在运动时，由于内摩擦力的作用，使流体具有抵抗相对变形（运动）的性质。

流体在运动过程中，必须克服黏性力，因此要不断消耗运动流体所具有的能量，所以是研究沿程水头损失的重要参数，而计算水头损失是计算水泵扬程的重要依据。

2.流体静压强的特性如何？流体静压强有哪几种计算形式？各种形式在什么情况下应用？（1）特性：静压强的方向性：流体具有各个方向上的静压强，流体的静压强处处垂直并指向固体壁面；静压强的大小：静止流体中任意一点的静压强大小与其作用方向无关，仅与其高度或深度有关。

气体的静压强沿高度变化小，密闭容器可以认为静压强处处相等。

（2）计算形式及其应用：液下不同深度两个表面的压强关系p 2=p 1+γh当上表面设在水平面，即上表面压强为液体表面压强p 0时， p =p 0+γh当上表面压强为0时 p =γh3.试述绝对压强、相对压强和真空压强的定义，以及三者之间的关系。

2222第一章机械基础知识格，碳、锰含量可在较大范围内变动，有害杂质磷、硫金属材料的机械性能—1§1的允许含量相对较高，但必须保证其力学性能。

普通碳素结构钢的牌号表示方法是用屈服极限“屈工业上使用的金属材料主要是合金材料。

所谓合金”字汉语拼音首位字母Q 是指由两种或两种以上的元素（其中至少有一种是金、屈服极限数值、质量等级符号（A、B、c、D属）所组成的具有金属特性的物质。

）、脱氧方法（镇静钢z、特殊镇静钢TZ、半镇静钢b、沸腾钢F金属材料的机械性能通常又称为力学性能。

它的主）等四部分按顺序组成。

例如：Q235一A．F，即表示此钢屈服极限为235MPa，质量等级为要指标是强度、塑性、韧性、硬度和疲劳强度等。

以上A的沸腾钢。

若为镇静钢或特殊镇静钢，其符号“指标既是选用材料的重要依据，又是控制、检验材质的z”和“TZ”可省略。

碳素结构钢按屈服极限值的大小分为五个牌重要参数。

号，即Q195、Q215、Q235、一、强度是指材料在外力作用下抵抗破坏或变形的Q25S和Q275。

随着牌号的增大，钢中含碳量由小到大，抗拉强度逐渐提高。

塑性和能力。

材料的强度越大，其抵抗外力的能力就越大。

材韧性则随着牌号的增大而降低。

碳素结构钢的质量等料的强度可分为抗拉，抗压，抗弯曲，抗扭和抗剪切等级，取决于钢中有害元素硫（S强度。

）和磷（P）含量。

硫、磷含量越低，钢的质量就越好，其焊接性能和低温抗冲二、塑性是指材料受力时变形而不破坏，当力除去击性能都得到提高。

随质量等级从A往后，变形仍然保持的能力。

D方向递增，钢中含硫和磷量逐渐减少。

三、硬度是材料抵抗其他更硬的物体压入其表面的二、铸铁：一般把含碳量大于2．能力。

它是衡量材料软硬程度的指标。

一般来说，材料11％的铁碳合金称为铁。

由于铁多用铸造方法制成机械零件，故又称为铸的硬度值越大，材料的强度就越大，且其耐磨性就越铁。

与钢相比较铸铁含杂质多，机械性能差，性脆。

但好。

测定金属材料硬度的方法一般有布氏硬度和洛氏硬铸铁的铸造性好，消振性好，且其抗压强度远高于其抗度实验。

第一章供暖工程供暖系统的组成供暖系统由三部分组成：热源、供暖管道和散热设备。

第一节室内热水供暖系统1.1 集中供暖的一般公共建筑的热水系统常用形式1.1.1上供下回单管串联系统系统形式如图1-1所示。

G—锅炉B—循环水泵P—膨胀水箱上供下回单管串联系统重要特点如下：1、上下房间散热器由一根立管串联供暖, 管径较粗不变径。

2、由供回水温差（容重差）和系统高差引起的重力水头（自然循环压力），与水泵压力的作用方向一致，水泵比较节能。

3、由于立管是串联系统，每根立管的各层散热器在一个支环路上，自然循环压力对每层是同样的，不存在竖向失调问题。

4、热水从上至下通过散热器产生温降，下层散热器平均水温较低，所以需要的散热器较多。

5、最高层供水干管最高点需集中设自动放空气设施（跑风），可自动排除系统空气。

6、由于是串联系统,每层散热器的调节和温度控制比较困难,一般设闭合管和三通调节阀，见图1-2。

图1-2 单管串联系统闭合管和三通调节阀上给下回单管串联系统合用于5—12层的一般建筑。

1.1.2下供下回式双管并联系统系统形式如图1-3。

图1-3 下供下回式双管并联供暖系统下供下回式双管并联供暖系统的重要特点如下：1、每层为并联支路，立管为2根, 且每层需变径。

2、每层每组散热器可单独调节。

3、各层散热器平均水温相同，房间外围护结构相同时，需要的散热器片数相同。

4、最上层散热器需设手动跑风。

每层由于高度不同，自然循环压力上层较大、底层较小。

如不考虑重力水头，将导致上层过热、底层供热局限性的竖向失调，上下层高差越大，失调越严重，见图1-4。

重力水头的计算公式：ΔP=（1/2-2/3）H(γh-γg)式中： H——散热器至热源（锅炉）的高差——回水（约70℃）容重γhγ——供水（约95℃）容重g5、上层水流经的管道路程较长、阻力较大，底层反之，可以抵消一部分重力水头引起的竖向失调；因此，双管系统不常采用上供下回和上供上回式系统，其中上供上回式系统竖向失调最严重。
