麻醉呼吸机维修案例

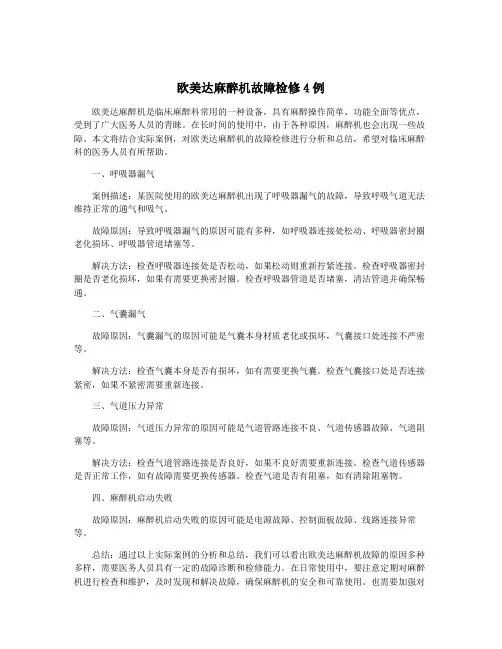

欧美达麻醉机故障检修4例欧美达麻醉机是临床麻醉科常用的一种设备，具有麻醉操作简单、功能全面等优点，受到了广大医务人员的青睐。

在长时间的使用中，由于各种原因，麻醉机也会出现一些故障。

本文将结合实际案例，对欧美达麻醉机的故障检修进行分析和总结，希望对临床麻醉科的医务人员有所帮助。

一、呼吸器漏气案例描述：某医院使用的欧美达麻醉机出现了呼吸器漏气的故障，导致呼吸气道无法维持正常的通气和吸气。

故障原因：导致呼吸器漏气的原因可能有多种，如呼吸器连接处松动、呼吸器密封圈老化损坏、呼吸器管道堵塞等。

解决方法：检查呼吸器连接处是否松动，如果松动则重新拧紧连接。

检查呼吸器密封圈是否老化损坏，如果有需要更换密封圈。

检查呼吸器管道是否堵塞，清洁管道并确保畅通。

二、气囊漏气故障原因：气囊漏气的原因可能是气囊本身材质老化或损坏，气囊接口处连接不严密等。

解决方法：检查气囊本身是否有损坏，如有需要更换气囊。

检查气囊接口处是否连接紧密，如果不紧密需要重新连接。

三、气道压力异常故障原因：气道压力异常的原因可能是气道管路连接不良、气道传感器故障、气道阻塞等。

解决方法：检查气道管路连接是否良好，如果不良好需要重新连接。

检查气道传感器是否正常工作，如有故障需要更换传感器。

检查气道是否有阻塞，如有清除阻塞物。

四、麻醉机启动失败故障原因：麻醉机启动失败的原因可能是电源故障、控制面板故障、线路连接异常等。

总结：通过以上实际案例的分析和总结，我们可以看出欧美达麻醉机故障的原因多种多样，需要医务人员具有一定的故障诊断和检修能力。

在日常使用中，要注意定期对麻醉机进行检查和维护，及时发现和解决故障，确保麻醉机的安全和可靠使用。

也需要加强对医务人员的培训和技能提升，提高对麻醉机故障的诊断和处理能力，确保临床麻醉工作的顺利进行。

引言随着科学技术的快速发展，呼吸治疗逐渐成为一个专门的学科，呼吸机是该学科必备的设备，并且它作为抢救生命的“使者”被广泛应用于各大医院[1]。

呼吸机是一种能代替、控制或改变人的正常生理呼吸、增加肺通气量、改善呼吸功能、减轻呼吸功消耗、节约心脏储备能力的装置[2]，它在现代临床医学急救、重症监护、麻醉、呼吸治疗等领域中已经成为不可或缺且极其关键的医疗器械。

目前，应用于临床的呼吸机普遍功能强大完善且具有良好的人机交换界面，操作快捷简单，自检维修快速方便[3]。

美国Puritan Bennett840（以下简称PB840）呼吸机便是这方面的代表[4-5]。

了解和掌握呼吸机的结构原理及常见故障检修，对消除呼吸机隐患、迅速排除故障、延长呼吸机寿命、提高抢救成功率起到事半功倍的效果[6]。

本文针对我院使用较多的PB840呼吸机的3例故障进行分析处理，并为以后的工作提供经验。

1 设备基本原理与结构PB840呼吸机是一台适用于各年龄段的危重和亚危重患者进行呼吸支持治疗的高档呼吸机[7]。

呼吸机由图形用户界面（Graphical User Interface，GUI）、呼吸输送系统（Breath Delivery Unit，BDU）即呼吸机主机部分、后备电源（Backup Power Source，BPS）系统以及空气压缩机部分组成。

呼吸机仪器监视界面将监测得到的波形和数据与呼吸机使用参数设置值在该显示器上分开，使操作者对患者病情的评估分析观测直观、控制简捷[8]。

PB840呼吸机的结构原理，见图1。

PB840呼吸机设备故障维修3例曲新亮1，范医鲁1，杜洋2，李达1，吴琳11.山东省千佛山医院设备科，山东济南 250014；2.山东职业学院电气工程学院，山东济南 250104[摘 要] 通过对我院PB840呼吸机发生的3例故障进行分析，找到故障原因并解决故障，总结故障预防措施以及减少故障的发生率。

文中所述故障包括呼吸机使用过程中突然黑屏，呼吸机开机后有告警提示呼吸机功能异常，开机后触摸屏无显示。

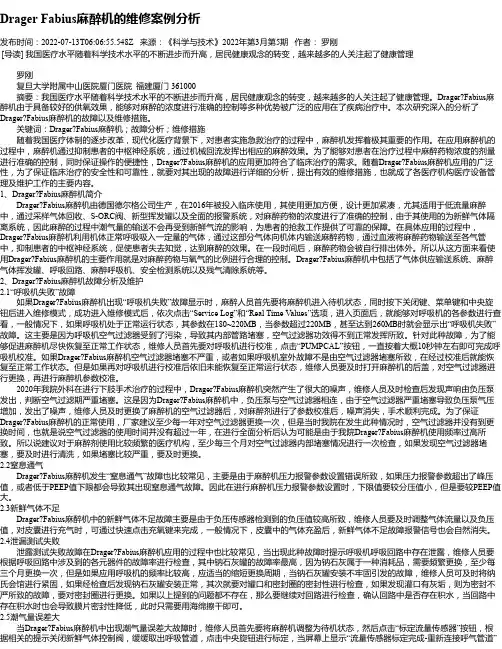

Drager Fabius麻醉机的维修案例分析发布时间：2022-07-13T06:06:55.548Z 来源：《科学与技术》2022年第3月第5期作者：罗刚[导读] 我国医疗水平随着科学技术水平的不断进步而升高，居民健康观念的转变，越来越多的人关注起了健康管理罗刚复旦大学附属中山医院厦门医院福建厦门 361000摘要：我国医疗水平随着科学技术水平的不断进步而升高，居民健康观念的转变，越来越多的人关注起了健康管理。

Drager?Fabius麻醉机由于具备较好的供氧效果，能够对麻醉的浓度进行准确的控制等多种优势被广泛的应用在了疾病治疗中。

本次研究深入的分析了Drager?Fabius麻醉机的故障以及维修措施。

关键词：Drager?Fabius麻醉机；故障分析；维修措施随着我国医疗体制的逐步改革，现代化医疗背景下，对患者实施急救治疗的过程中，麻醉机发挥着极其重要的作用。

在应用麻醉机的过程中，麻醉机通过抑制患者的中枢神经系统，通过机械回流发挥出相应的麻醉效果。

为了能够对患者在治疗过程中麻醉药物浓度的剂量进行准确的控制，同时保证操作的便捷性，Drager?Fabius麻醉机的应用更加符合了临床治疗的需求。

随着Drager?Fabius麻醉机应用的广泛性，为了保证临床治疗的安全性和可靠性，就要对其出现的故障进行详细的分析，提出有效的维修措施，也就成了各医疗机构医疗设备管理及维护工作的主要内容。

1、Drager?Fabius麻醉机简介Drager?Fabius麻醉机由德国德尔格公司生产，在2016年被投入临床使用，其使用更加方便，设计更加紧凑，尤其适用于低流量麻醉中，通过采样气体回收、S-ORC阀、新型挥发罐以及全面的报警系统，对麻醉药物的浓度进行了准确的控制，由于其使用的为新鲜气体隔离系统，因此麻醉的过程中潮气量的输送不会再受到新鲜气流的影响，为患者的抢救工作提供了可靠的保障。

在具体应用的过程中，Drager?Fabius麻醉机利用机体正常呼吸吸入一定量的气体，通过这部分气体向机体内输送麻醉药物，通过血液将麻醉药物输送至各气管中，抑制患者的中枢神经系统，促使患者失去知觉，达到麻醉的效果。

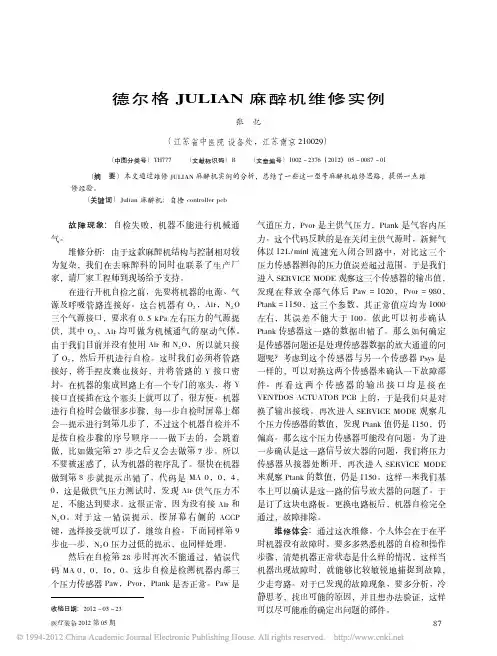

收稿日期:2012－03－23德尔格JULIAN 麻醉机维修实例张忆(江苏省中医院设备处，江苏南京210029)〔中图分类号〕TH777〔文献标识码〕B〔文章编号〕1002－2376(2012)05－0087－01〔摘要〕本文通过维修JULIAN 麻醉机实例的分析，总结了一些这一型号麻醉机维修思路，提供一点维修经验。

〔关键词〕Julian 麻醉机;自检controller pcb故障现象:自检失败，机器不能进行机械通气。

维修分析:由于这款麻醉机结构与控制相对较为复杂，我们在去麻醉科的同时也联系了生产厂家，请厂家工程师到现场给予支持。

在进行开机自检之前，先要将机器的电源、气源及呼吸管路连接好。

这台机器有O 2，Air ，N 2O 三个气源接口，要求有0.5kPa 左右压力的气源提供，其中O 2、Air 均可做为机械通气的驱动气体。

由于我们目前并没有使用Air 和N 2O ，所以就只接了O 2，然后开机进行自检。

这时我们必须将管路接好，将手捏皮囊也接好，并将管路的Y 接口密封。

在机器的集成回路上有一个专门的塞头，将Y 接口直接插在这个塞头上就可以了，很方便。

机器进行自检时会做很多步骤，每一步自检时屏幕上都会一提示进行到第几步了，不过这个机器自检并不是按自检步骤的序号顺序一一做下去的，会跳着做，比如做完第27步之后又会去做第7步。

所以不要被迷惑了，认为机器的程序乱了。

很快在机器做到第8步就提示出错了，代码是MA 0，0，4，0，这是做供气压力测试时，发现Air 供气压力不足，不能达到要求。

这很正常，因为没有接Air 和N 2O 。

对于这一错误提示，按屏幕右侧的ACCP 键，选择接受就可以了，继续自检。

下面同样第9步也一步，N 2O 压力过低的提示，也同样处理。

然后在自检第28步时再次不能通过，错误代码MA 0，0，16，0。

这步自检是检测机器内部三个压力传感器Paw ，Pvor ，Ptank 是否正常。

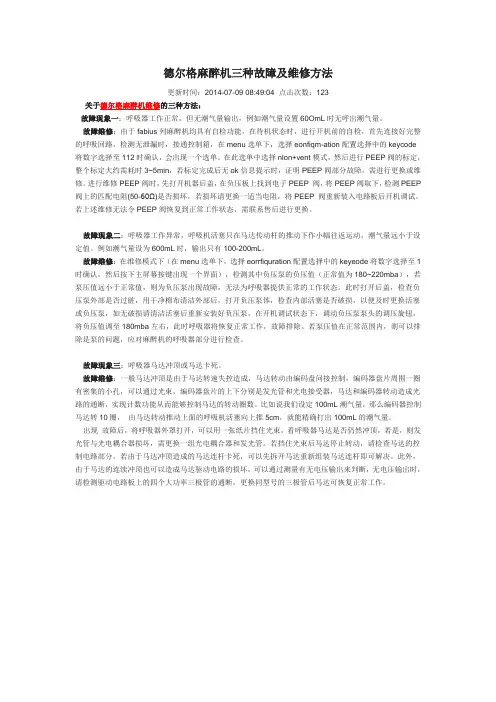

德尔格麻醉机三种故障及维修方法更新时间：2014-07-09 08:49:04 点击次数：123关于德尔格麻醉机维修的三种方法：故障现象一：呼吸器工作正常，但无潮气量输出，例如潮气量设置60OmL时无呼出潮气量。

故障维修：由于fabius列麻醉机均具有自检功能，在待机状态时，进行开机前的自检，首先连接好完整的呼吸回路，检测无泄漏时，接通控制箱，在menu选单下，选择eonfiqm-ation配置选择中的keycode 将数字选择至112时确认，会出现一个选单。

在此选单中选择nlon+vent模式，然后进行PEEP阀的标定，整个标定大约需耗时3~5min，若标定完成后无ok信息提示时，证明PEEP阀部分故障，需进行更换或维修。

进行维修PEEP阀时，先打开机器后盖，在负压板上找到电子PEEP 阀，将PEEP阀取下，检测PEEP 阀上的匹配电阻(50-60Ω)是否损坏，若损坏请更换一适当电阻，将PEEP 阀重新装入电路板后开机调试。

若上述维修无法令PEEP阀恢复到正常工作状态，需联系售后进行更换。

故障现象二：呼吸器工作异常，呼吸机活塞只在马达传动杆的推动下作小幅往返运动，潮气量远小于设定值。

例如潮气量设为600mL时，输出只有100-200mL。

故障维修：在维修模式下（在menu选单下，选择eorrfiquration配置选择中的keyeode将数字选择至1时确认，然后按下主屏幕按键出现一个界面），检测其中负压泵的负压值（正常值为180~220mba），若泵压值远小于正常值，则为负压泵出现故障，无法为呼吸器提供正常的工作状态。

此时打开后盖，检查负压泵外部是否过脏，用干净棉布清洁外部后，打开负压泵体，检查内部活塞是否破损，以便及时更换活塞或负压泵，如无破损请清洁活塞后重新安装好负压泵，在开机调试状态下，调动负压泵泵头的调压旋钮，将负压值调至180mba左右，此时呼吸器将恢复正常工作，故障排除。

若泵压值在正常范围内，则可以排除是泵的问题，应对麻醉机的呼吸器部分进行检查。

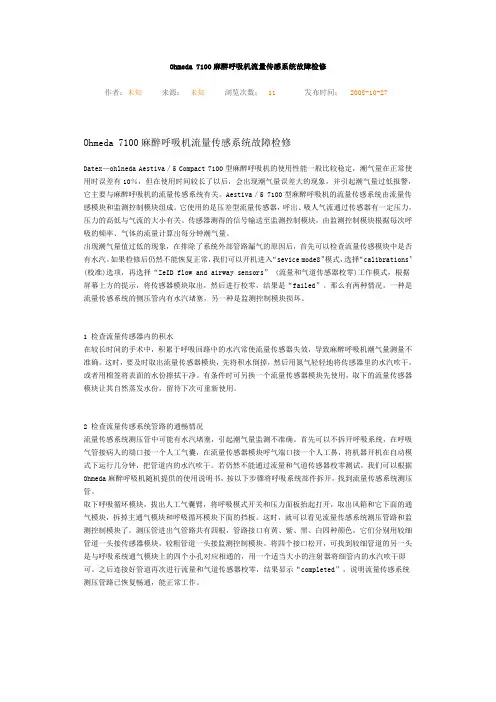

Ohmeda 7100麻醉呼吸机流量传感系统故障检修作者：未知来源：未知浏览次数：11 发布时间：2008-10-27Ohmeda 7100麻醉呼吸机流量传感系统故障检修Datex—ohlneda Aestiva／5 Compact 7100型麻醉呼吸机的使用性能一般比较稳定，潮气量在正常使用时误差有10％，但在使用时间较长了以后，会出现潮气量误差大的现象，并引起潮气量过低报警，它主要与麻醉呼吸机的流量传感系统有关。

Aestiva／5 7100型麻醉呼吸机的流量传感系统由流量传感模块和监测控制模块组成。

它使用的是压差型流量传感器，呼出、吸人气流通过传感器有一定压力，压力的高低与气流的大小有关。

传感器测得的信号输送至监测控制模块，由监测控制模块根据每次呼吸的频率、气体的流量计算出每分钟潮气量。

出现潮气量值过低的现象，在排除了系统外部管路漏气的原因后，首先可以检查流量传感模块中是否有水汽。

如果检修后仍然不能恢复正常，我们可以开机进入“sevice mode8”模式，选择“calibrations”(校准)选项，再选择“ZeID flow and airway sensors” (流量和气道传感器校零)工作模式，根据屏幕上方的提示，将传感器模块取出，然后进行校零，结果是“failed”。

那么有两种情况，一种是流量传感系统的侧压管内有水汽堵塞，另一种是监测控制模块损坏。

1 检查流量传感器内的积水在较长时间的手术中，积累于呼吸回路中的水汽常使流量传感器失效，导致麻醉呼吸机潮气量测量不准确。

这时，要及时取出流量传感器模块，先将积水倒掉，然后用氮气轻轻地将传感器里的水汽吹干，或者用棉签将表面的水份擦拭干净。

有条件时可另换一个流量传感器模块先使用，取下的流量传感器模块让其自然蒸发水份，留待下次可重新使用。

2 检查流量传感系统管路的通畅情况流量传感系统测压管中可能有水汽堵塞，引起潮气量监测不准确。

首先可以不拆开呼吸系统，在呼吸气管接病人的端口接一个人工气囊，在流量传感器模块呼气端口接一个人工鼻，将机器开机在自动模式下运行几分钟，把管道内的水汽吹干。

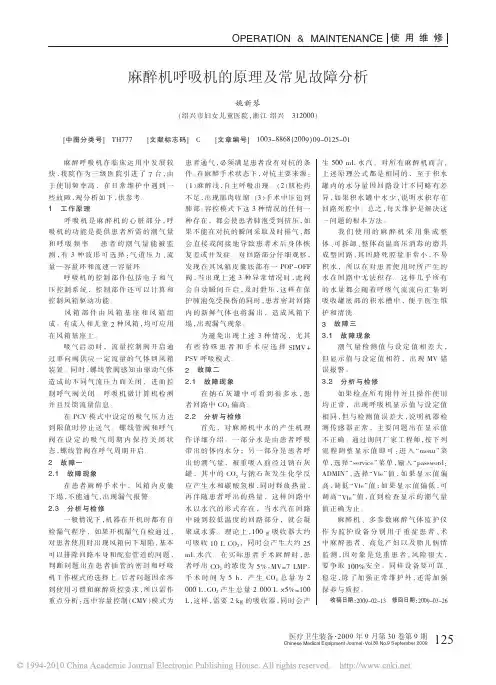

麻醉机呼吸机的原理及常见故障分析姚新琴（绍兴市妇女儿童医院，浙江绍兴312000）麻醉呼吸机在临床运用中发展较快，我院作为三级医院引进了7台，由于使用频率高，在日常维护中遇到一些故障，现分析如下，供参考。

1工作原理呼吸机是麻醉机的心脏部分，呼吸机的功能是提供患者所需的潮气量和呼吸频率。

患者的潮气量能被监测，有3种波形可选择：气道压力、流量—容量环和流速—容量环。

呼吸机的控制部件包括电子和气压控制系统，控制部件还可以计算和控制风箱驱动功能。

风箱部件由风箱基座和风箱组成。

有成人和儿童2种风箱，均可应用在风箱基座上。

吸气启动时，流量控制阀开启通过单向阀供应一定流量的气体到风箱装置。

同时，螺线管阀感知由驱动气体造成的不同气流压力而关闭，进而控制呼气阀关闭。

呼吸机微计算机检测并且反馈流量信息。

在PCV模式中设定的吸气压力达到限值时停止送气。

螺线管阀和呼气阀在设定的吸气周期内保持关闭状态，螺线管阀在呼气周期开启。

2故障一2.1故障现象在患者麻醉手术中，风箱内皮囊下塌，不能通气，出现漏气报警。

2.3分析与检修一般情况下，机器在开机时都有自检漏气程序，如果开机漏气自检通过，对患者使用时出现风箱向下塌陷，基本可以排除回路本身和配套管道的问题，判断问题出在患者插管的密封和呼吸机工作模式的选择上。

后者问题因牵涉到使用习惯和麻醉质控要求，所以需作重点分析：选中容量控制（CMV）模式为患者通气，必须满足患者没有对抗的条件。

在麻醉手术状态下，对抗主要来源：（1）麻醉浅，自主呼吸出现。

（2）肌松药不足，出现肌肉收缩。

（3）手术中压迫到肺部。

容控模式下这3种情况的任何一种存在，都会使患者肺泡受到挤压，如果不能在对抗的瞬间采取及时排气，都会直接或间接地导致患者术后身体恢复差或并发症。

对回路部分仔细观察，发现在其风箱皮囊底部有一POP-OFF阀，当出现上述3种异常情况时，此阀会自动瞬间开启，及时泄压，这样在保护肺泡免受损伤的同时，患者密封回路内的新鲜气体也将漏出，造成风箱下塌，出现漏气现象。

科技与创新┃Science and Technology&Innovation ·116·2019年第09期文章编号：2095－6835（2019）09－0116－02泰科PB840呼吸机故障维修三例李伟祥（安徽省临泉县人民医院设备科，安徽阜阳236400）摘要：呼吸机是临床抢救治疗患者过程中常用的急救医学装备，属于生命支持技术领域。

呼吸机有利于缓解患者病情，在维持患者呼吸功能方面具有显著的临床作用。

在呼吸机日常使用过程中，由于受到多方面因素影响，容易发生故障，导致医疗安全事故的发生，引发不必要的医疗纠纷和经济赔偿。

为了提高呼吸机的日常使用价值，维护患者生命安全，要求临床工程师在日常检修过程中做好呼吸机的维修维护工作。

详细介绍了三例泰科PB840呼吸机故障维修案例，总结了呼吸机的维修经验，有利于提高临床工程师的维修技术水平。

关键词：泰科PB840；故障维修；临床工程师；电磁阀中图分类号：R197.39文献标识码：A DOI：10.15913/ki.kjycx.2019.09.051在临床诊疗活动中，呼吸机能有效缓解患者呼吸衰竭症状，有效保障患者呼吸正常，使患者尽快恢复到健康状态，从而提高患者的生活质量[1]。

泰科PB840呼吸机是一款体积小、性能优良、功能齐全、使用灵活的综合性呼吸机，广泛应用于各级医院的ICU、急诊科、麻醉室等科室[2]。

在呼吸机使用过程中，相关人员如果不能及时处理各类呼吸机的故障，就会影响患者疾病的救治，甚至可能会加重患者病情，危及患者生命安全。

为了保证临床诊疗活动的顺利进行，临床工程师在日常工作中应做好呼吸机的维修工作，提高呼吸机的使用率，减少呼吸机故障。

1故障一1.1故障现象呼吸机开机时屏幕出现“硬件报警”和“系统错误”等警告信息并伴随报警音，呼吸机无法进入工作状态。

上屏显示所有的检测都是从未运行或失败，GUI故障指示灯和SVO 指示灯常亮，高度报警灯和BDU故障指示灯闪烁。

PB840呼吸机的组成及维修实例医用呼吸机按用途不同分为功能单一的抢救急用呼吸机、(睡眠)辅助治疗呼吸机，以及高智能的、功能齐全的综合型呼吸机。

作为一种治疗设备，使用的好坏直接关系到病人的健康与安危。

如果呼吸模式与参数设置的合理，它是一种治病救人的好设备;否则，耽误治疗、甚至成为“杀人机器，’; 因此，深人熟悉呼吸机的使用是非常有必要的。

本文就万灵科公司出品的PB840呼吸机的组成、呼吸模式、日常注意事项进行介绍，并将本人在维修过程中遇到的有代表性的故障、排除方法列出与各位同仁交流学习。

1 PB840呼吸机的组成部分PB8 40 呼吸机主要由四部分组成:图形用户界面GUI (graphic user interface)、呼吸输送系统BDU(breath delivery uni0、后备电源系统BPS (backup powersource)和空气压缩机等。

840 呼吸机的用户界面包括DualViewT M双幅触摸屏显示器，将病人检测参数和呼吸机设置值在该显示器上分开，使对病人状况的评估分析更为直观简捷。

其中SandBox TM显示区域在使用呼吸机前，就可以对呼吸机设置进行预览。

而SmartAlert TM智能报警系统则提供报警原因及其排除的建议措施。

840呼吸机内含有两个独立的CPU(中央处理器):一个负责呼吸输送系统(BDU)，另一个负责图形用户界面(GUI)。

其中BDU CPU根据有关设定值对病人进行呼吸控制，并进行广泛的核实;而GUI CPU接受呼吸输送值和报警设置值，并监视呼吸机及呼吸机和病人之间的相互影响。

此外，GUI CPU还负责确认BDU CPU是否工作正常，并防止因单一故障而导致控制和监护功能的同时瘫痪。

临床实验室后备电源系统(BPS)可在呼吸机断电时为BDU和GUI子系统提供直流电，以维持呼吸机的正常工作。

BPS中充足的电池组能量能使呼吸机至少工作30 mim(不包括空压机和湿化器)，这样在呼吸机监护场所内，为了搬运，BPS可继续供电给呼吸机。

泰科PB840呼吸机故障维修三例背景泰科PB840呼吸机是一种常用的医疗设备，用于协助呼吸功能有障碍的患者进行人工呼吸，保障其生命安全。

然而，随着使用时间的延长，呼吸机也可能出现各种故障，需要及时维修。

本文介绍三例泰科PB840呼吸机故障的维修情况，以供参考。

案例1患者：重症呼吸衰竭患者故障症状：泰科PB840呼吸机显示“系统出错”，不能正常运作。

维修过程：首先，检查呼吸机的电源线和插头是否正常，确定设备接受的电流是否稳定。

然后，将呼吸机内部的引线和控制板松开，再重新连接，确保连接牢固。

最后，重置呼吸机，重新开机测试。

此时测试结果正常，未再出现故障。

结论：该呼吸机故障原因可能是设备内部的引线松动或控制板失效。

通过重新连接和重置操作，成功恢复呼吸机的正常功能。

故障症状：泰科PB840呼吸机无法维持预设的氧气浓度和潮气量输出。

维修过程：首先，检查呼吸机的氧气管路和滤网是否有堵塞现象，确保氧气输入通畅。

然后，检查氧气传感器和压力传感器是否损坏，需要进行更换。

最后，检查潮气量传感器和压差传感器是否损坏，响应是否正常，需要进行校准。

重新开机测试后，呼吸机能够按照预设的参数输出氧气浓度和潮气量。

结论：该呼吸机故障可能是由于氧气通路堵塞、传感器损坏或响应不正常导致的。

根据具体情况进行清洗、更换和校准操作，成功修复呼吸机的故障。

总结泰科PB840呼吸机是一种重要的生命支持设备，但也存在各种潜在故障。

医疗技术人员需要及时发现问题，正确分析和处理故障，保障患者的安全和治疗效果。

泰科PB840呼吸机故障维修三例泰科PB840呼吸机是一款常用的呼吸支持设备，它在临床应用中发挥着重要作用。

像所有医疗设备一样，PB840呼吸机也难免会出现故障。

为了维护患者的生命安全，及时解决呼吸机故障显得尤为重要。

在本文中，我们将介绍三例泰科PB840呼吸机的故障维修案例，希望对相关临床医护人员提供一定的参考价值。

故障一：呼吸机显示屏出现故障故障描述：呼吸机的显示屏出现无法显示，或者显示信息不清晰等问题。

维修过程：检查呼吸机的电源和连接线路，确保电源正常。

然后，进行检查显示屏连接线路是否松动，是否被污染，清理连接线路。

如果以上方法均不能解决问题，需要更换新的显示屏。

在更换显示屏时，需要确保与呼吸机匹配，并按照官方指导进行更换。

故障二：呼吸机气路阻塞故障描述：呼吸机使用过程中出现气路阻塞的问题，导致患者无法正常呼吸。

维修过程：检查气路连接是否正常，是否有断裂或者连接不严的情况。

然后，打开呼吸机，检查气路是否被异物堵塞，清理气路。

如无法清理，需要更换被堵塞的气路部件。

重新进行气路连接调试，确保问题解决。

故障三：呼吸机报警异常故障描述：呼吸机出现报警异常，如假性报警或者漏气报警。

维修过程：检查呼吸机的报警设置是否合理，尤其是针对特定患者的设置是否正确。

然后，检查气路连接是否松动或者漏气，及时进行调整和修复。

接着，检查氧气供应是否正常，确保氧气流量和浓度符合要求。

如果以上方法均不能解决问题，需要进行呼吸机的系统检测和维修。

总结而言，泰科PB840呼吸机在临床应用中可能会出现各种故障，而正确维修呼吸机故障对维护患者生命安全至关重要。

在维修过程中，医疗机构应当严格遵守相关操作规程，确保维修过程的合理性和安全性。

建议医疗机构进行定期的设备维护和检测，以减少呼吸机故障的发生概率。

希望本文所述的三例呼吸机故障案例对相关临床医护人员在日常工作中遇到类似问题时能够提供一定的帮助和参考。
