砌体结构设计任务书

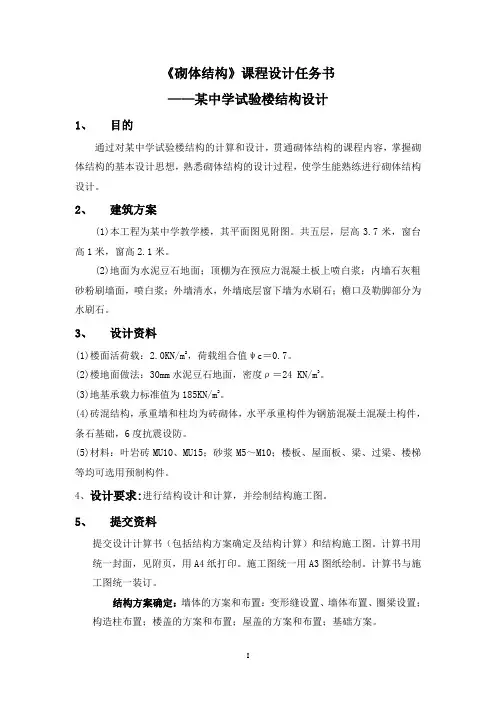

《砌体结构》课程设计任务书——某中学试验楼结构设计1、目的通过对某中学试验楼结构的计算和设计，贯通砌体结构的课程内容，掌握砌体结构的基本设计思想，熟悉砌体结构的设计过程，使学生能熟练进行砌体结构设计。

2、建筑方案(1)本工程为某中学教学楼，其平面图见附图。

共五层，层高3.7米，窗台高1米，窗高2.1米。

(2)地面为水泥豆石地面；顶棚为在预应力混凝土板上喷白浆；内墙石灰粗砂粉刷墙面，喷白浆；外墙清水，外墙底层窗下墙为水刷石；檐口及勒脚部分为水刷石。

3、设计资料(1)楼面活荷载：2.0KN/m2，荷载组合值ψc＝0.7。

(2)楼地面做法：30mm水泥豆石地面，密度ρ＝24 KN/m3。

(3)地基承载力标准值为185KN/m2。

(4)砖混结构，承重墙和柱均为砖砌体，水平承重构件为钢筋混凝土混凝土构件，条石基础，6度抗震设防。

(5)材料：叶岩砖MU10、MU15；砂浆M5～M10；楼板、屋面板、梁、过梁、楼梯等均可选用预制构件。

4、设计要求:进行结构设计和计算，并绘制结构施工图。

5、提交资料提交设计计算书（包括结构方案确定及结构计算）和结构施工图。

计算书用统一封面，见附页，用A4纸打印。

施工图统一用A3图纸绘制。

计算书与施工图统一装订。

结构方案确定：墙体的方案和布置：变形缝设置、墙体布置、圈梁设置；构造柱布置；楼盖的方案和布置；屋盖的方案和布置；基础方案。

结构计算：荷载计算；墙体验算；基础计算。

结构施工图：圈梁布置图（单线图）（比例1：200）（包括屋盖圈梁布置、标准层圈梁布置、地圈梁布置），及圈梁截面、标高；构造柱布置图（平面图），构造柱截面；楼盖及屋盖布置图；基础平面及截面图。

6、参考文献：（1）《砌体结构》课本；（2）《建筑结构荷载规范GB5009-2001》；（3）《砌体结构设计规范GB50003-2001》；（4）《建筑地基基础基础设计规范GB50007-2002》；（5）《房屋建筑制图统一标准GB/T50001－2001》；（6）《混凝土结构设计规范GB50010-2002》；（7）《建筑抗震设计设计规范GB50011-2001》；（8）各种预制构件、条石基础图集及相关构造图集。

砌体结构课程设计一、结构方案1. 主体结构设计方案该建筑物层数为五层，总高度为18.45m，层高3.6m<4m;房屋的高宽比18.45/14.64=1.26<2;体形简单，室内要求空间小，多为小办公室，横墙较多，所以采用砖混结构能基本符合规范要求。

2. 墙体方案及布置（1）变形缝：由建筑设计知道该建筑物的总长度32.64m<60m，可不设伸缩缝。

工程地质资料表明：场地土质比较均匀，领近无建筑物，没有较大差异的荷载等，可不设沉降缝；根据《建筑抗震设计规范》可不设防震缝。

（2）墙体布置：应当优先考虑横墙承重方案，以增强结构的横向刚度。

大房间梁支撑在内外纵墙上，为纵墙承重。

纵墙布置较为对称，平面上前后左右拉通；竖向上下连续对齐，减少偏心；同一轴线上的窗间墙都比较均匀。

个别不满足要求的局部尺寸，以设置构造拄后，可适当放宽。

根据上述分析，采用以横墙承重为主的结构布置方案是合理的。

（3）墙厚（初拟底层外墙厚为370mm，其余墙厚为240mm。

3. 多层砖混房屋的构造措施（1）构造柱的设置：构造柱的设置见图。

除此以外，构造柱的根部与地圈梁连接，不再另设基础。

在柱的上下端500mm范围内加密箍筋为φ6@150。

构造柱的做法是：将墙先砌成大马牙槎（五皮砖设一槎），后浇构造柱的混凝土。

混凝土强度等级采用C20。

具体做法见详图。

（2）圈梁设置：各层、屋面、基础上面均设置圈梁。

横墙圈梁设在板底，纵墙圈梁下表面与横墙圈梁底表面齐平，上表面与板面齐平或与横墙表面齐平。

当圈梁遇窗洞口时，可兼过梁，但需另设置过梁所需要的钢筋。

二、结构计算㈠预制板的荷载计算与选型楼面地砖：20×0.04=0.8KN/m板自重：2 .0kN/m (D=80mm)15mm混合砂浆天棚抹灰：0.15×2=0.3 KN/m= 0.8+2.0+0.3 = 3.1 KN/m , =2.00 KN/m6YKB36—2=3.46>3.1 5YKB36—2=3.61>3.16YKB30—2=5.52>3.1 5YKB30—2=5.74>3.16YKB24—1=5.30>3.1 5YKB324—1=5.22>3.1楼盖布置见详图㈡梁的计算与设计混凝土采用C20, = 9.6 N/mm ;钢材采用Ⅱ级钢，⑴ 计算单元及梁截面尺寸的确定= ×6000=750—500mm取h=500mm。

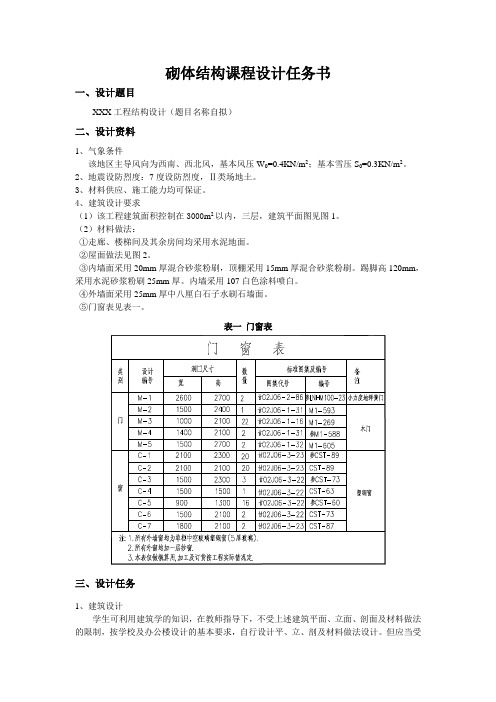

砌体结构课程设计任务书一、设计题目XXX工程结构设计（题目名称自拟）二、设计资料1、气象条件该地区主导风向为西南、西北风，基本风压W0=0.4KN/m2；基本雪压S0=0.3KN/m2。

2、地震设防烈度：7度设防烈度，Ⅱ类场地土。

3、材料供应、施工能力均可保证。

4、建筑设计要求（1）该工程建筑面积控制在3000m2以内，三层，建筑平面图见图1。

（2）材料做法：①走廊、楼梯间及其余房间均采用水泥地面。

②屋面做法见图2。

③内墙面采用20mm厚混合砂浆粉刷，顶棚采用15mm厚混合砂浆粉刷。

踢脚高120mm，采用水泥砂浆粉刷25mm厚。

内墙采用107白色涂料喷白。

④外墙面采用25mm厚中八厘白石子水刷石墙面。

⑤门窗表见表一。

表一门窗表三、设计任务1、建筑设计学生可利用建筑学的知识，在教师指导下，不受上述建筑平面、立面、剖面及材料做法的限制，按学校及办公楼设计的基本要求，自行设计平、立、剖及材料做法设计。

但应当受建筑场地及总面积要求的控制。

2、结构设计（1）墙体布置：结合建筑设计或已给定的平面，进行墙体布置，确定采用的承重方案，初拟各墙厚度。

（2）进行圈梁、构造柱的布置。

（3）进行结构平面布置。

（4）进行墙体高厚比及承载力验算。

钢筋混凝土大梁截面采用250mm×600mm，伸入墙内≥240mm，外墙厚370mm，内墙均采用240mm墙体。

梁下设240mm×370mm内壁柱，墙体采用双面抹灰。

砖用MU10；砂浆一、二层用M5混合砂浆，三层用M2.5砂浆砌墙。

（5）过梁设计。

四、参考资料①《砌体结构设计规范》GB50003-2011②《建筑结构荷载规范》GB50009-2012③《混凝土结构设计规范》GB50010-2010④《建筑抗震设计规范》GB50011-2010图2 1-1剖面图。

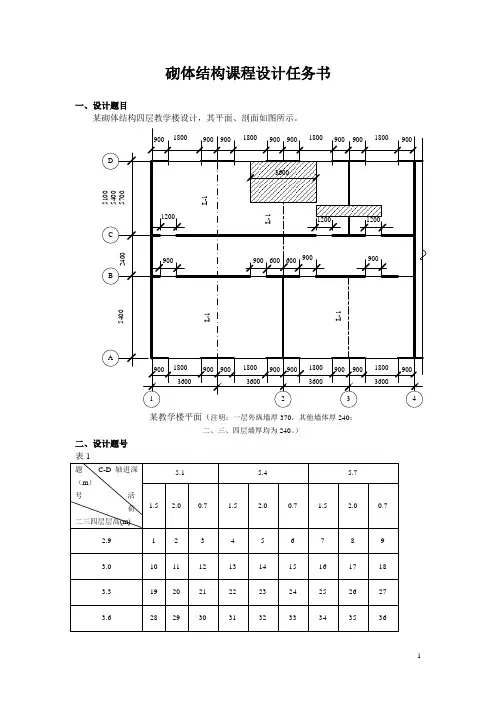

砌体结构课程设计任务书一、设计题目某砌体结构四层教学楼设计，其平面、剖面如图所示。

某教学楼平面（注明：一层外纵墙厚370，其他墙体厚240；二、三、四层墙厚均为240。

）二、设计题号表1表中有36个题号： 101班学号从前往后排序,对应选题号从1-25号。

102班学号从后往前排序对应选题号从36-14号。

某教学楼剖面图6201800一层370二层240130一、二层窗间墙示意图三、设计资料1.荷载：上人屋面活荷载标准值为2.0 KPa该地区基本风压力0.45KPa楼面活荷载标准值为表1所示，单位为（KPa）墙体自重标准值240mm厚墙体自重：5.24kPa (按墙面计)370mm厚墙体自重：7.71kPa (按墙面计)500mm厚墙体自重：10.52kPa (按墙面计)铝合金玻璃窗自重：0.4 kPa (按墙面计)2.材料：屋盖、楼盖采用预应力混凝土空心板，一、二层墙体采用MU10轻骨料混凝土砌块和Mb7.5砂浆砌筑，三、四层墙体采用MU7.5轻骨料混凝土砌块Mb5砂浆砌筑，施工质量控制等级为B级。

各层墙厚如图所示。

图中梁L-1截面为250mm×500mm，两端伸入墙内190mm，窗洞尺寸为1800mm×2100mm，门洞尺寸为900mm×2400mm及1200mm×2400mm。

3.屋面构造层做法：35mm厚配筋细石混凝土板顺水方向砌120mm厚180mm高条砖；三毡四油沥青防水卷材，铺洒绿豆砂；40mm厚防水珍珠岩；20mm厚1：2.5水泥砂浆找平层；110mm厚预应力混凝土空心板；15mm厚板底抹灰。

4.楼面构造层做法：大理石面层20mm厚水泥砂浆找平110mm厚预应力混凝土空心板15mm厚板底抹平5.工程地质资料自然地表下0.5m内为填土，填土下0.8m内为粉质粘土,其下为1.2m厚粘土，再下面是砾石层。

四、设计要求1.课程设计的基本要求(1)根据房屋的使用性质和各种承重方案的特点，选择合理的承重方案，进行墙体布置，同时根据材料供应情况，选择砌体的类型。

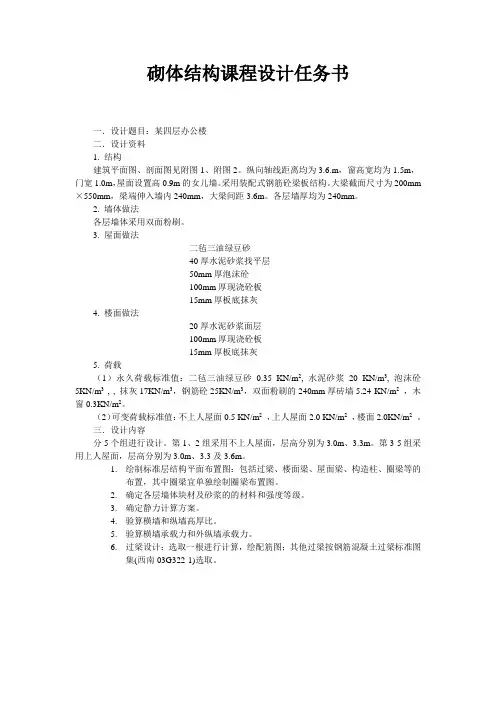

砌体结构课程设计任务书一．设计题目：某四层办公楼二．设计资料1. 结构建筑平面图、剖面图见附图1、附图2。

纵向轴线距离均为3.6.m，窗高宽均为1.5m，门宽1.0m，屋面设置高0.9m的女儿墙。

采用装配式钢筋砼梁板结构。

大梁截面尺寸为200mm ×550mm，梁端伸入墙内240mm，大梁间距3.6m。

各层墙厚均为240mm。

2. 墙体做法各层墙体采用双面粉刷。

3. 屋面做法二毡三油绿豆砂40厚水泥砂浆找平层50mm厚泡沫砼100mm厚现浇砼板15mm厚板底抹灰4. 楼面做法20厚水泥砂浆面层100mm厚现浇砼板15mm厚板底抹灰5. 荷载（1）永久荷载标准值：二毡三油绿豆砂0.35 KN/m2, 水泥砂浆20 KN/m3, 泡沫砼5KN/m3, , 抹灰17KN/m3，钢筋砼25KN/m3，双面粉刷的240mm厚砖墙5.24 KN/m2，木窗0.3KN/m2。

（2）可变荷载标准值：不上人屋面0.5 KN/m2，上人屋面2.0 KN/m2，楼面2.0KN/m2。

三．设计内容分5个组进行设计。

第1、2组采用不上人屋面，层高分别为3.0m、3.3m。

第3-5组采用上人屋面，层高分别为3.0m、3.3及3.6m。

1.绘制标准层结构平面布置图：包括过梁、楼面梁、屋面梁、构造柱、圈梁等的布置，其中圈梁宜单独绘制圈梁布置图。

2.确定各层墙体块材及砂浆的的材料和强度等级。

3.确定静力计算方案。

4.验算横墙和纵墙高厚比。

5.验算横墙承载力和外纵墙承载力。

6.过梁设计：选取一根进行计算，绘配筋图；其他过梁按钢筋混凝土过梁标准图集(西南03G322-1)选取。

附图1：底层平面图附图2：1-1剖面图（参考）。

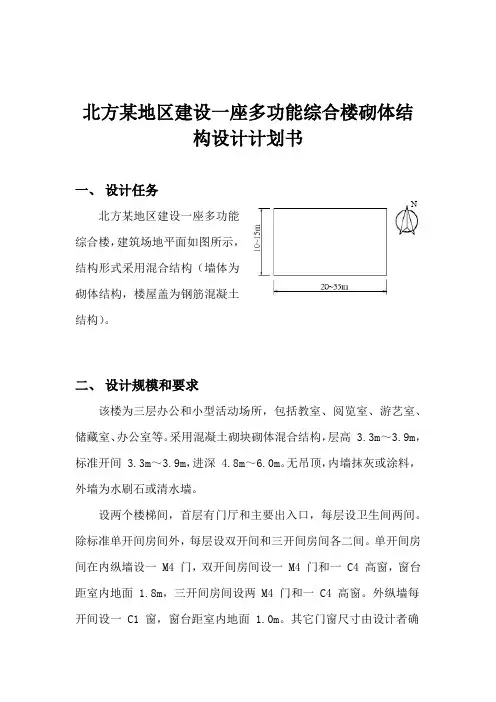

北方某地区建设一座多功能综合楼砌体结构设计计划书一、设计任务北方某地区建设一座多功能综合楼，建筑场地平面如图所示，结构形式采用混合结构（墙体为砌体结构，楼屋盖为钢筋混凝土结构）。

二、设计规模和要求该楼为三层办公和小型活动场所，包括教室、阅览室、游艺室、储藏室、办公室等。

采用混凝土砌块砌体混合结构，层高 3.3m～3.9m，标准开间 3.3m～3.9m，进深 4.8m～6.0m。

无吊顶，内墙抹灰或涂料，外墙为水刷石或清水墙。

设两个楼梯间，首层有门厅和主要出入口，每层设卫生间两间。

除标准单开间房间外，每层设双开间和三开间房间各二间。

单开间房间在内纵墙设一 M4 门，双开间房间设一 M4 门和一 C4 高窗，窗台距室内地面 1.8m，三开间房间设两 M4 门和一 C4 高窗。

外纵墙每开间设一 C1 窗，窗台距室内地面 1.0m。

其它门窗尺寸由设计者确定。

女儿墙、阳台、雨罩、台阶等附属设施由设计者确定。

三、设计条件１、工程地质条件建筑物场地地势平坦，地表高程38.56～38.72m，地下水位标高33.4m，无腐蚀性，标准冻融深度为0.8～1.2m。

经地质勘测，地层剖面为：表层0.8～1.2m耕杂土；以下有2.5m 深的粉土（孔隙比e<0.85，饱和度S r<0.5）；再往下为厚砂卵层。

粉土层可做持力层，地基承载力标准值为190kN/m2。

场地土的类型为中软土，场地土覆盖厚度为60m，地基土容重19kN/m3。

２、基本荷载条件活荷载：屋面活载（不上人）0.7kN/m2，（上人）1.5kN/m2；楼面活载2.0kN/m2，走廊活载2.5kN/m2；挑棚、罩雨、天沟、施工活荷载0.7kN/m2。

基本风压：0.45kN/m2。

基本雪压：0.3kN/m2。

恒荷载：由具体设计决定。

抗震设防烈度：6度。

３、主要结构材料强度等级和规格砌块等级≥MU10，砂浆等级≥M5，梁、板、圈梁、构造柱和基础混凝土等级≥C30，垫层混凝土等级≥C15。

砌体结构课程设计计算书《砌体结构课程设计》设计计算书班级:姓名:学号:2014.10《砌体结构设计原理》课程设计任务书一、设计目的与任务1 熟悉砌体结构房屋的结构设计程序和内容，为毕业设计和未来工作打下基础；2 巩固所学砌体结构房屋设计理论，进一步理解结构布置、荷载传递、承载力计算在工程中的应用；3掌握砌体结构房屋的构造设计；4掌握施工图的画法，学会写计算书。

二、设计题目：多层砌体结构房屋设计某多层办公楼，建筑条件图见附图，对其进行结构设计。

三、设计内容1、结构平面布置图：墙、柱、主梁、圈梁、过梁、构造柱及板的布置，确定各层墙、柱、梁、板的截面尺寸及材料和强度等级；(过梁按钢筋混凝土过梁标准图集选取)2、确定静力计算方案，荷载及内力计算和内力组合；3、墙柱高厚比验算；4、墙柱的承载力的计算；5、墙柱局部受压承载力的计算；6、墙梁、挑梁、雨蓬的计算；7、地下室墙体的计算；8、绘制各层结构平面布置图（1：100）和圈梁布置及截面图；9、完成结构设计计算书。

四、设计资料某四层砖混结构办公楼，各层建筑平面图见后图，地上各层层高均为 3.3m。

楼板除走廊及卫生间采用现浇钢筋混凝土板外，其余均采用预应力空心板，屋面采用现浇钢筋混凝土，屋面设置高0.9m的女儿墙。

地上各层门窗洞口尺寸：（见附图）室内外高差0.9m，基础顶面距地下室室内地面0.5m，地下室层高3m，门洞高2400mm，窗洞高450mm，窗台高2300（高窗），门窗宽见图。

砌体采用MU10粘土砖，M5混合砂浆砌筑。

1、楼面荷载取值每位学生根据自己的学号按表一选择相应的荷载值。

表一注：恒载、活载指的是楼面恒载、活载标准值，单位为2kN，/m 要求同学按学号选择自己设计题目的楼面恒载、活载值。

2、其它荷载取值（1）屋面：活荷载：1~10#：不上人屋面活荷载为0．52/mkN(标准值)；11~20#：不上人屋面活荷载为1.02kN(标准值)；/m21~？#：上人屋面活荷载为2.02kN(标准值)；/m恒荷载按屋面做法计算，屋面工程做法：①二毡三油绿豆砂②40厚水泥砂浆找平层③50mm厚泡沫砼④100mm厚现浇砼板⑤15mm厚板底抹灰（2）卫生间：活荷载取2.02kN；/m恒荷载取1.41.00.4=+=n g k 2/m kN （其中n 为学号） （3）钢筋混凝土容重3/25m kN =γ，二毡三油绿豆砂0.35 kN/m 2, 水泥砂浆20 kN/m 3, 泡沫砼5KN/m 3 ,抹灰17kN/m 3，双面粉刷的240mm 厚砖墙5.24kN/m 2 ，木窗0.3kN/m 2。

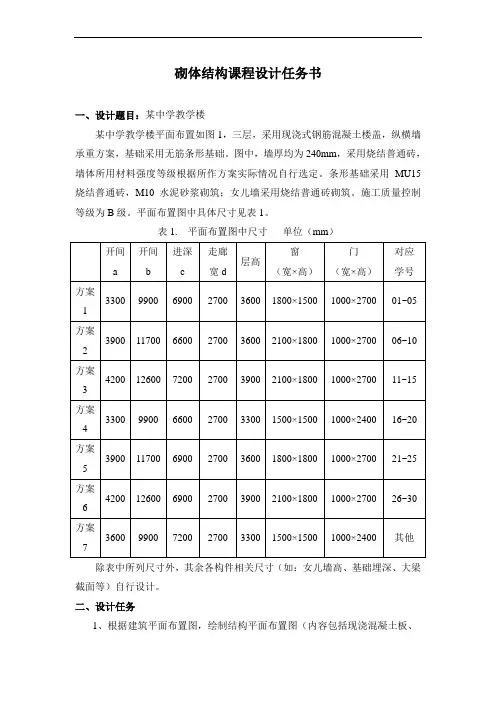

砌体结构课程设计任务书一、设计题目：某中学教学楼某中学教学楼平面布置如图1，三层，采用现浇式钢筋混凝土楼盖，纵横墙承重方案，基础采用无筋条形基础。

图中，墙厚均为240mm，采用烧结普通砖，墙体所用材料强度等级根据所作方案实际情况自行选定。

条形基础采用MU15烧结普通砖，M10水泥砂浆砌筑；女儿墙采用烧结普通砖砌筑。

施工质量控制等级为B级。

平面布置图中具体尺寸见表1。

表1. 平面布置图中尺寸单位（mm）除表中所列尺寸外，其余各构件相关尺寸（如：女儿墙高、基础埋深、大梁截面等）自行设计。

二、设计任务1、根据建筑平面布置图，绘制结构平面布置图（内容包括现浇混凝土板、大梁、过梁、圈梁、楼梯、构造柱等的布置）。

2、验算承重墙体的高厚比和承载力，验算过梁的承载力。

3、基础设计。

施工现场地质情况：地基土以粘性土为主，建筑场地类别为Ⅱ类，各层地基土的组成情况及相关参数见图2，基础形式为砖砌墙下条形基础。

三、设计成果及要求1、结构平面布置图（1：100）、墙体剖面图（1：50）、基础大样图（1：20）要求：所有图纸全部手绘。

2、计算说明书要求：设计计算过程中所有数据的计算过程必须体现在计算书中。

四、设计进度安排熟悉题目及资料准备1天结构设计及图纸绘制2天墙体及基础承载力计算2天设计成果整理1天五、参考资料1、砌体结构设计规范2、建筑结构荷载规范3、建筑地基基础设计规范图2 地基土、地层剖面图（坡度较小，略去不计）①第一层：人工填土本层厚度约0.4m r1=19.7 kN/m3②第二层：新近沉积粘性土，褐黄色。

本层厚度约2.0m r2=19.9 kN/m3f k=210kN/m2孔隙率e=0.87r3=19.1 kN/m3③第三层：粘性土，褐黄色。

本层厚度约0.9m f k=105 kN/m2r4=19.6 kN/m3④第四层：粉土，浅灰色。

本层厚度约2.1m f k=83 kN/m2砌体结构课程设计指导书一、选择预制空心板进行楼（屋）面结构布置1．初定现浇板、过梁、圈梁等构件尺寸。

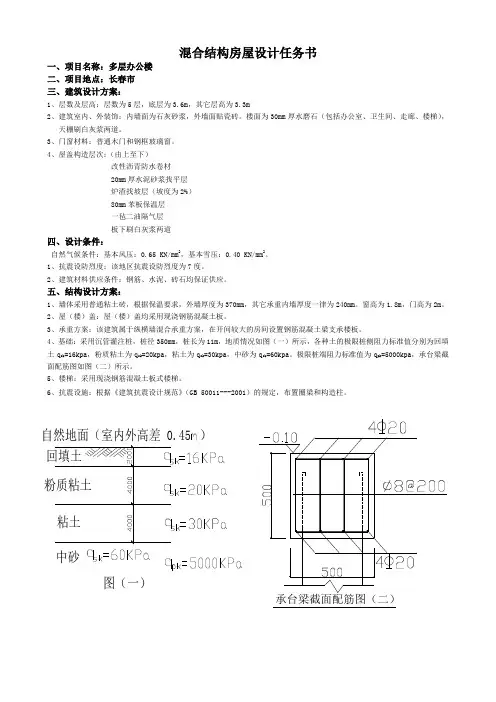

混合结构房屋设计任务书一、项目名称：多层办公楼 二、项目地点：长春市 三、建筑设计方案：1、层数及层高：层数为5层，底层为3.6m ，其它层高为3.3m2、建筑室内、外装饰：内墙面为石灰砂浆，外墙面贴瓷砖。
