硫铝酸盐快硬水泥 (1)

水泥的品种与分类水泥是建筑材料中的重要组成部分，广泛应用于房屋建筑、道路、桥梁等工程中。

根据不同的成分和用途，水泥可以分为多种不同的品种和分类。

本文将对水泥的品种和分类进行详细介绍。

一、按成分分类根据水泥中主要成分的不同，可以将水泥分为硅酸盐水泥、硫铝酸盐水泥、铝酸盐水泥和混合材料水泥四大类。

1. 硅酸盐水泥硅酸盐水泥是以石灰石和黏土为原料，经过破碎、混合、煅烧等工艺制成的水泥。

硅酸盐水泥具有较高的强度和耐久性，广泛应用于各类建筑工程中。

2. 硫铝酸盐水泥硫铝酸盐水泥是以石灰石和粘土为原料，加入适量的石膏和氟化钙等添加剂，经过高温煅烧而成。

硫铝酸盐水泥具有较高的抗硫酸盐侵蚀性能，适用于海洋工程等特殊环境下的建筑。

3. 铝酸盐水泥铝酸盐水泥是以高岭土和石灰石为原料，经过破碎、混合、煅烧等工艺制成。

铝酸盐水泥具有较高的抗酸蚀性能和耐热性能，适用于高温炉窑和耐火材料制造等领域。

4. 混合材料水泥混合材料水泥是以多种原料混合煅烧而成，包括矿渣、粉煤灰、石膏等。

混合材料水泥具有较高的环保性能和节能性能，被广泛应用于现代建筑工程中。

二、按用途分类根据水泥的用途不同，可以将水泥分为普通硅酸盐水泥、早强硅酸盐水泥、高强硅酸盐水泥、超高强硅酸盐水泥、耐磨水泥等几种。

1. 普通硅酸盐水泥普通硅酸盐水泥是最常见的一种水泥，广泛应用于各类建筑工程中。

它具有较低的强度和耐久性，适用于一般建筑物和非重要部位。

2. 早强硅酸盐水泥早强硅酸盐水泥是在普通硅酸盐水泥的基础上，通过添加促凝剂和控制煅烧温度等工艺措施制成的。

早强硅酸盐水泥具有较高的早期强度和早期硬化性能，适用于对强度要求较高的工程。

3. 高强硅酸盐水泥高强硅酸盐水泥是通过控制原料成分和煅烧工艺等手段制成的。

高强硅酸盐水泥具有较高的抗压强度和耐久性，适用于对强度和耐久性要求较高的工程。

4. 超高强硅酸盐水泥超高强硅酸盐水泥是目前最高强度的水泥品种之一，具有极高的抗压强度和极低的收缩性能。

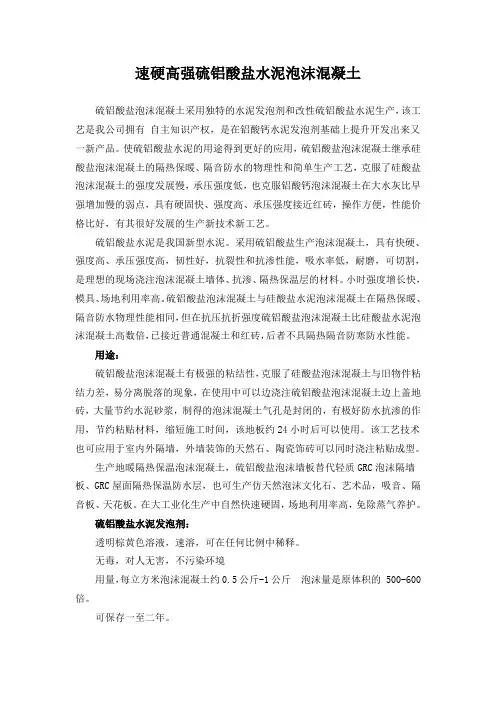

速硬高强硫铝酸盐水泥泡沫混凝土硫铝酸盐泡沫混凝土采用独特的水泥发泡剂和改性硫铝酸盐水泥生产，该工艺是我公司拥有自主知识产权，是在铝酸钙水泥发泡剂基础上提升开发出来又一新产品。

使硫铝酸盐水泥的用途得到更好的应用，硫铝酸盐泡沫混凝土继承硅酸盐泡沫混凝土的隔热保暖、隔音防水的物理性和简单生产工艺，克服了硅酸盐泡沫混凝土的强度发展慢，承压强度低，也克服铝酸钙泡沫混凝土在大水灰比早强增加慢的弱点，具有硬固快、强度高、承压强度接近红砖，操作方便，性能价格比好，有其很好发展的生产新技术新工艺。

硫铝酸盐水泥是我国新型水泥。

采用硫铝酸盐生产泡沫混凝土，具有快硬、强度高、承压强度高，韧性好，抗裂性和抗渗性能，吸水率低，耐磨，可切割，是理想的现场浇注泡沫混凝土墙体、抗渗、隔热保温层的材料。

小时强度增长快，模具、场地利用率高。

硫铝酸盐泡沫混凝土与硅酸盐水泥泡沫混凝土在隔热保暖、隔音防水物理性能相同，但在抗压抗折强度硫铝酸盐泡沫混凝土比硅酸盐水泥泡沫混凝土高数倍，已接近普通混凝土和红砖，后者不具隔热隔音防寒防水性能。

用途：硫铝酸盐泡沫混凝土有极强的粘结性，克服了硅酸盐泡沫混凝土与旧物件粘结力差，易分离脱落的现象，在使用中可以边浇注硫铝酸盐泡沫混凝土边上盖地砖，大量节约水泥砂浆，制得的泡沫混凝土气孔是封闭的，有极好防水抗渗的作用，节约粘贴材料，缩短施工时间，该地板约24小时后可以使用。

该工艺技术也可应用于室内外隔墙，外墙装饰的天然石、陶瓷饰砖可以同时浇注粘贴成型。

生产地暖隔热保温泡沫混凝土，硫铝酸盐泡沫墙板替代轻质GRC泡沫隔墙板、GRC屋面隔热保温防水层，也可生产仿天然泡沫文化石、艺术品，吸音、隔音板、天花板。

在大工业化生产中自然快速硬固，场地利用率高，免除蒸气养护。

硫铝酸盐水泥发泡剂：透明棕黄色溶液，速溶，可在任何比例中稀释。

无毒，对人无害，不污染环境用量，每立方米泡沫混凝土约0.5公斤-1公斤泡沫量是原体积的 500-600倍。

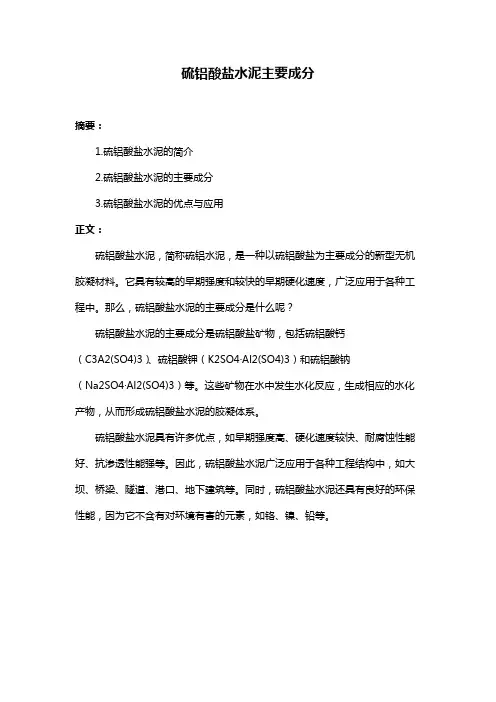

硫铝酸盐水泥主要成分
摘要：
1.硫铝酸盐水泥的简介
2.硫铝酸盐水泥的主要成分
3.硫铝酸盐水泥的优点与应用
正文：
硫铝酸盐水泥，简称硫铝水泥，是一种以硫铝酸盐为主要成分的新型无机胶凝材料。

它具有较高的早期强度和较快的早期硬化速度，广泛应用于各种工程中。

那么，硫铝酸盐水泥的主要成分是什么呢？
硫铝酸盐水泥的主要成分是硫铝酸盐矿物，包括硫铝酸钙
（C3A2(SO4)3）、硫铝酸钾（K2SO4·Al2(SO4)3）和硫铝酸钠
（Na2SO4·Al2(SO4)3）等。

这些矿物在水中发生水化反应，生成相应的水化产物，从而形成硫铝酸盐水泥的胶凝体系。

硫铝酸盐水泥具有许多优点，如早期强度高、硬化速度较快、耐腐蚀性能好、抗渗透性能强等。

因此，硫铝酸盐水泥广泛应用于各种工程结构中，如大坝、桥梁、隧道、港口、地下建筑等。

同时，硫铝酸盐水泥还具有良好的环保性能，因为它不含有对环境有害的元素，如铬、镍、铅等。

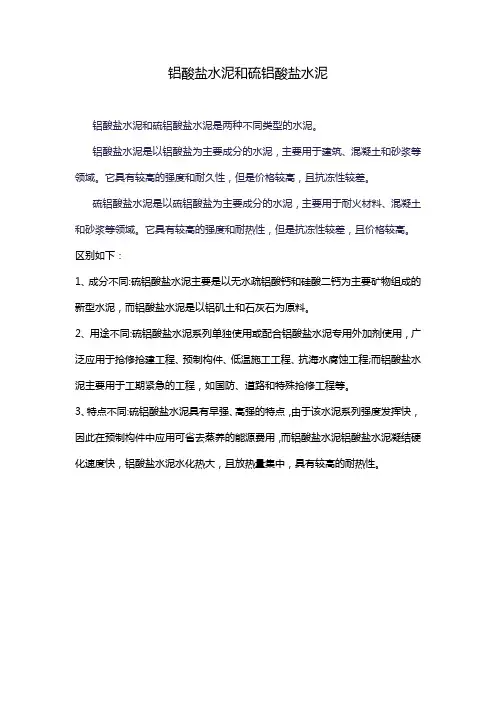

铝酸盐水泥和硫铝酸盐水泥
铝酸盐水泥和硫铝酸盐水泥是两种不同类型的水泥。

铝酸盐水泥是以铝酸盐为主要成分的水泥，主要用于建筑、混凝土和砂浆等领域。

它具有较高的强度和耐久性，但是价格较高，且抗冻性较差。

硫铝酸盐水泥是以硫铝酸盐为主要成分的水泥，主要用于耐火材料、混凝土和砂浆等领域。

它具有较高的强度和耐热性，但是抗冻性较差，且价格较高。

区别如下：
1、成分不同:硫铝酸盐水泥主要是以无水疏铝酸钙和硅酸二钙为主要矿物组成的新型水泥，而铝酸盐水泥是以铝矶土和石灰石为原料。

2、用途不同:硫铝酸盐水泥系列单独使用或配合铝酸盐水泥专用外加剂使用，广泛应用于抢修抢建工程、预制构件、低温施工工程、抗海水腐蚀工程;而铝酸盐水泥主要用于工期紧急的工程，如国防、道路和特殊抢修工程等。

3、特点不同:硫铝酸盐水泥具有早强、高强的特点，由于该水泥系列强度发挥快，因此在预制构件中应用可省去蒸养的能源费用，而铝酸盐水泥铝酸盐水泥凝结硬化速度快，铝酸盐水泥水化热大，且放热量集中，具有较高的耐热性。

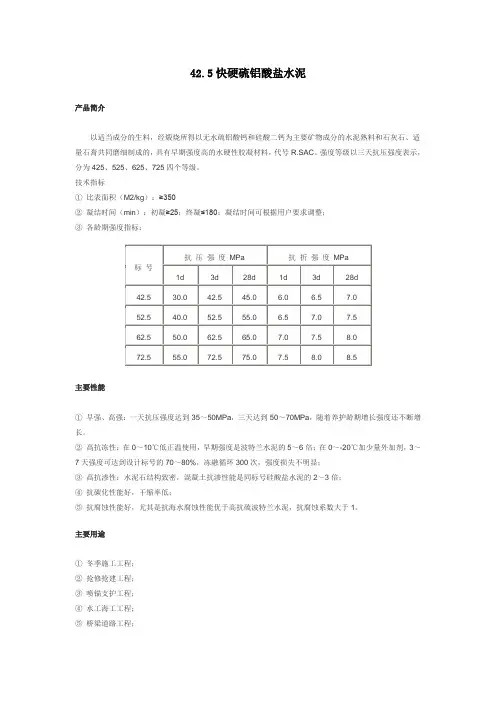

42.5快硬硫铝酸盐水泥
产品简介
以适当成分的生料，经煅烧所得以无水硫铝酸钙和硅酸二钙为主要矿物成分的水泥熟料和石灰石、适量石膏共同磨细制成的，具有早期强度高的水硬性胶凝材料，代号R.SAC。

强度等级以三天抗压强度表示，分为425、525、625、725四个等级。

技术指标
①比表面积（M2/kg）：≥350
②凝结时间（min）：初凝≥25；终凝≤180；凝结时间可根据用户要求调整；
③各龄期强度指标：
主要性能
①早强、高强：一天抗压强度达到35～50MPa，三天达到50～70MPa，随着养护龄期增长强度还不断增长。

②高抗冻性：在0～10℃低正温使用，早期强度是波特兰水泥的5～6倍；在0～-20℃加少量外加剂，3～7天强度可达到设计标号的70～80%，冻融循环300次，强度损失不明显；
③高抗渗性：水泥石结构致密，混凝土抗渗性能是同标号硅酸盐水泥的2～3倍；
④抗碳化性能好，干缩率低；
⑤抗腐蚀性能好，尤其是抗海水腐蚀性能优于高抗硫波特兰水泥，抗腐蚀系数大于1。

主要用途
①冬季施工工程；
②抢修抢建工程；
③喷锚支护工程；
④水工海工工程；
⑤桥梁道路工程；
⑥水泥制品与预制构件生产；
⑦工业与民用建筑
工程应用实例及图片
正在施工中的首都机场停机坪，采用快硬水泥一周内完成六千平米施工任务，浇筑后三天即投
入使用
秦皇岛码头和海港等耐腐蚀工程
沈阳电信枢纽
天津塘沽金元宝大厦，采用快硬水泥配制的商品混凝土进行泵送施工，工期提前四个月。

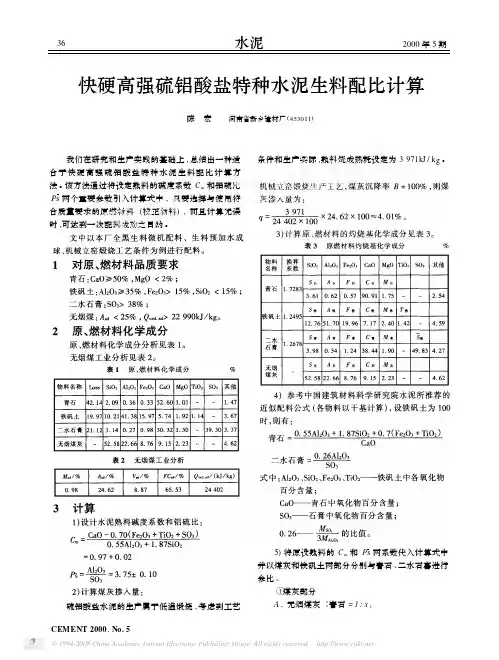

2000年5期
36CEMENT 20001No.5
水泥我们在研究和生产实践的基础上,总结出一种适
合于快硬高强硫铝酸盐特种水泥生料配比计算方
法。

该方法通过将设定熟料的碱度系数C m 和铝硫比
P s 两个重要参数引入计算式中,只要选择与使用符合质量要求的原燃材料(校正材料),而且计算无误
时,可达到一次配料成功之目的。

硫铝酸盐水泥的生产属于低温煅烧,考虑到工艺
条件和生产实际,熟料烧成热耗设定为3971kJ /k g 。

5)将原设熟料的C m 和P s 两系数代入计算式中
并以煤灰和铁矾土两部分分别与青石、二水石膏进行
参比。

①煤灰部分
A 1无烟煤灰∶青石=1:x 1
快硬高强硫铝酸盐特种水泥生料配比计算
陈宏河南省新乡建材厂(453011)
2000年5期37
CEMENT 20001No.
5
陈宏:快硬高强硫铝酸盐特种水泥生料配比计算4结论
1)采用本文方法可一次成功地计算出硫铝酸盐特种水泥生料配合比,而且简捷、快速,容易掌握。

2)可以通过调整熟料的C m 与P s 和调节矿物含量以及二水石膏掺加量的办法来达到制造、生产具有不同性能水泥的目的。

如:C m =0.70～0180时,可制得后期强度高的膨胀水泥;C
m =0.55～0165时,可制得耐高温性能水泥;当C m =0.90～0197取值在上限范围内,可制得快硬高强性能水泥。

(编辑胡如进)。

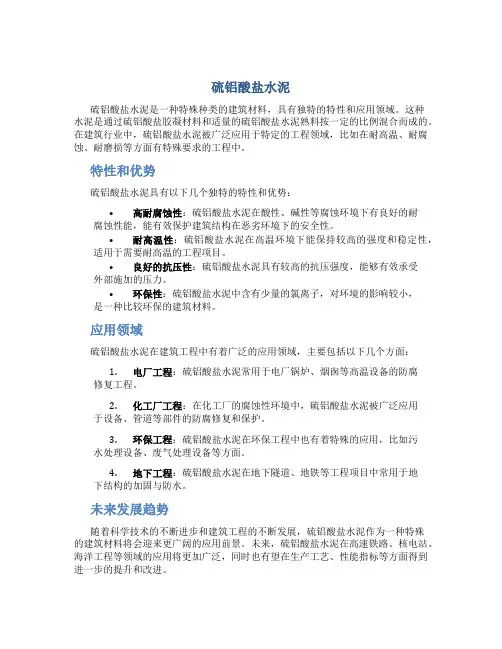

硫铝酸盐水泥硫铝酸盐水泥是一种特殊种类的建筑材料，具有独特的特性和应用领域。

这种水泥是通过硫铝酸盐胶凝材料和适量的硫铝酸盐水泥熟料按一定的比例混合而成的。

在建筑行业中，硫铝酸盐水泥被广泛应用于特定的工程领域，比如在耐高温、耐腐蚀、耐磨损等方面有特殊要求的工程中。

特性和优势硫铝酸盐水泥具有以下几个独特的特性和优势：•高耐腐蚀性：硫铝酸盐水泥在酸性、碱性等腐蚀环境下有良好的耐腐蚀性能，能有效保护建筑结构在恶劣环境下的安全性。

•耐高温性：硫铝酸盐水泥在高温环境下能保持较高的强度和稳定性，适用于需要耐高温的工程项目。

•良好的抗压性：硫铝酸盐水泥具有较高的抗压强度，能够有效承受外部施加的压力。

•环保性：硫铝酸盐水泥中含有少量的氯离子，对环境的影响较小，是一种比较环保的建筑材料。

应用领域硫铝酸盐水泥在建筑工程中有着广泛的应用领域，主要包括以下几个方面：1.电厂工程：硫铝酸盐水泥常用于电厂锅炉、烟囱等高温设备的防腐修复工程。

2.化工厂工程：在化工厂的腐蚀性环境中，硫铝酸盐水泥被广泛应用于设备、管道等部件的防腐修复和保护。

3.环保工程：硫铝酸盐水泥在环保工程中也有着特殊的应用，比如污水处理设备、废气处理设备等方面。

4.地下工程：硫铝酸盐水泥在地下隧道、地铁等工程项目中常用于地下结构的加固与防水。

未来发展趋势随着科学技术的不断进步和建筑工程的不断发展，硫铝酸盐水泥作为一种特殊的建筑材料将会迎来更广阔的应用前景。

未来，硫铝酸盐水泥在高速铁路、核电站、海洋工程等领域的应用将更加广泛，同时也有望在生产工艺、性能指标等方面得到进一步的提升和改进。

总的来说，硫铝酸盐水泥作为一种特殊的建筑材料，在特定工程领域有着独特的应用优势和发展潜力，将为建筑工程的发展和进步提供重要支撑。

以上就是关于硫铝酸盐水泥的简要介绍，希望对您有所帮助。

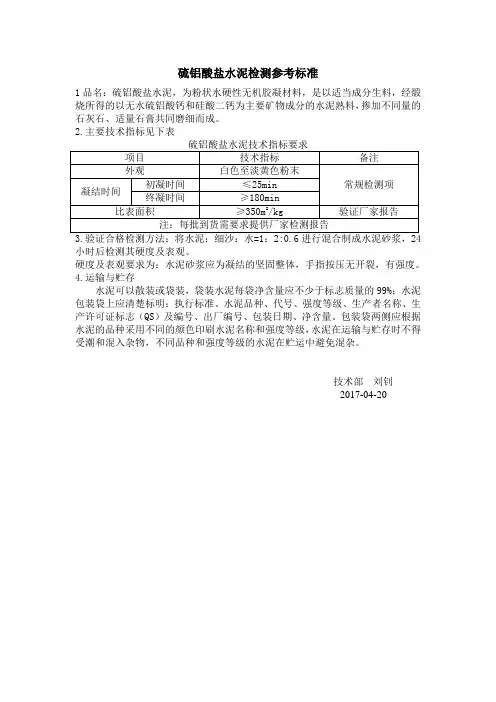

硫铝酸盐水泥检测参考标准
1品名：硫铝酸盐水泥，为粉状水硬性无机胶凝材料，是以适当成分生料，经煅烧所得的以无水硫铝酸钙和硅酸二钙为主要矿物成分的水泥熟料，掺加不同量的石灰石、适量石膏共同磨细而成。

2.主要技术指标见下表
小时后检测其硬度及表观。

硬度及表观要求为：水泥砂浆应为凝结的坚固整体，手指按压无开裂，有强度。

4.运输与贮存
水泥可以散装或袋装，袋装水泥每袋净含量应不少于标志质量的99%；水泥包装袋上应清楚标明：执行标准、水泥品种、代号、强度等级、生产者名称、生产许可证标志（QS）及编号、出厂编号、包装日期、净含量。

包装袋两侧应根据水泥的品种采用不同的颜色印刷水泥名称和强度等级，水泥在运输与贮存时不得受潮和混入杂物，不同品种和强度等级的水泥在贮运中避免混杂。

技术部刘钊
2017-04-20。

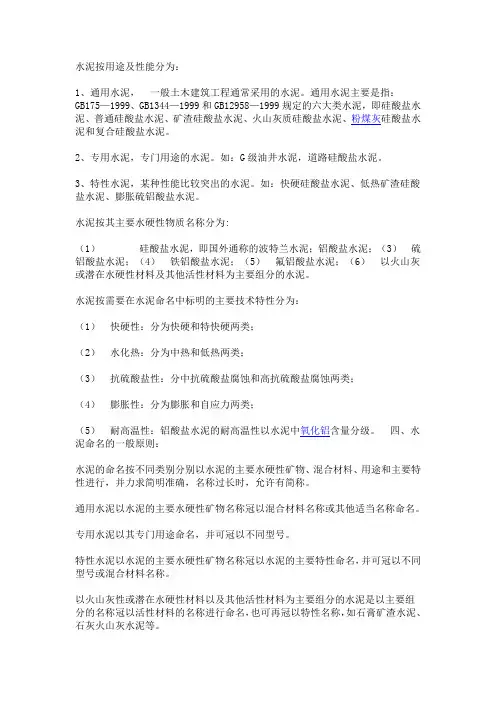

水泥按用途及性能分为：1、通用水泥，一般土木建筑工程通常采用的水泥。

通用水泥主要是指：GB175—1999、GB1344—1999和GB12958—1999规定的六大类水泥，即硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥。

2、专用水泥，专门用途的水泥。

如：G级油井水泥，道路硅酸盐水泥。

3、特性水泥，某种性能比较突出的水泥。

如：快硬硅酸盐水泥、低热矿渣硅酸盐水泥、膨胀硫铝酸盐水泥。

水泥按其主要水硬性物质名称分为:（1）硅酸盐水泥，即国外通称的波特兰水泥；铝酸盐水泥；（3）硫铝酸盐水泥；（4）铁铝酸盐水泥；（5）氟铝酸盐水泥；（6）以火山灰或潜在水硬性材料及其他活性材料为主要组分的水泥。

水泥按需要在水泥命名中标明的主要技术特性分为：（1）快硬性：分为快硬和特快硬两类；（2）水化热：分为中热和低热两类；（3）抗硫酸盐性：分中抗硫酸盐腐蚀和高抗硫酸盐腐蚀两类；（4）膨胀性：分为膨胀和自应力两类；（5）耐高温性：铝酸盐水泥的耐高温性以水泥中氧化铝含量分级。

四、水泥命名的一般原则：水泥的命名按不同类别分别以水泥的主要水硬性矿物、混合材料、用途和主要特性进行，并力求简明准确，名称过长时，允许有简称。

通用水泥以水泥的主要水硬性矿物名称冠以混合材料名称或其他适当名称命名。

专用水泥以其专门用途命名，并可冠以不同型号。

特性水泥以水泥的主要水硬性矿物名称冠以水泥的主要特性命名，并可冠以不同型号或混合材料名称。

以火山灰性或潜在水硬性材料以及其他活性材料为主要组分的水泥是以主要组分的名称冠以活性材料的名称进行命名，也可再冠以特性名称，如石膏矿渣水泥、石灰火山灰水泥等。

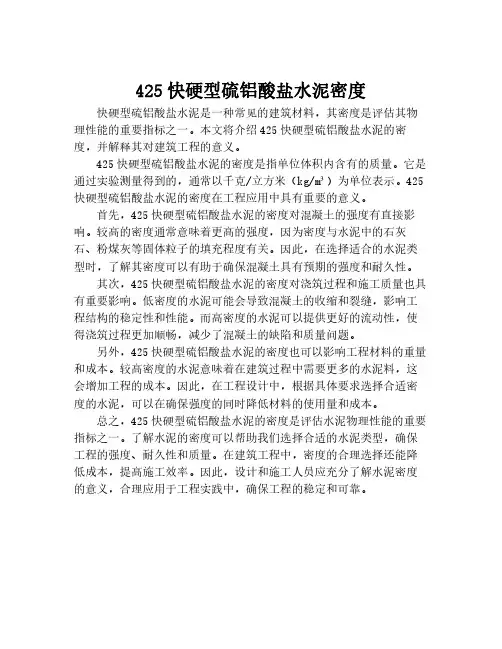

425快硬型硫铝酸盐水泥密度快硬型硫铝酸盐水泥是一种常见的建筑材料，其密度是评估其物理性能的重要指标之一。

本文将介绍425快硬型硫铝酸盐水泥的密度，并解释其对建筑工程的意义。

425快硬型硫铝酸盐水泥的密度是指单位体积内含有的质量。

它是通过实验测量得到的，通常以千克/立方米（kg/m³）为单位表示。

425快硬型硫铝酸盐水泥的密度在工程应用中具有重要的意义。

首先，425快硬型硫铝酸盐水泥的密度对混凝土的强度有直接影响。

较高的密度通常意味着更高的强度，因为密度与水泥中的石灰石、粉煤灰等固体粒子的填充程度有关。

因此，在选择适合的水泥类型时，了解其密度可以有助于确保混凝土具有预期的强度和耐久性。

其次，425快硬型硫铝酸盐水泥的密度对浇筑过程和施工质量也具有重要影响。

低密度的水泥可能会导致混凝土的收缩和裂缝，影响工程结构的稳定性和性能。

而高密度的水泥可以提供更好的流动性，使得浇筑过程更加顺畅，减少了混凝土的缺陷和质量问题。

另外，425快硬型硫铝酸盐水泥的密度也可以影响工程材料的重量和成本。

较高密度的水泥意味着在建筑过程中需要更多的水泥料，这会增加工程的成本。

因此，在工程设计中，根据具体要求选择合适密度的水泥，可以在确保强度的同时降低材料的使用量和成本。

总之，425快硬型硫铝酸盐水泥的密度是评估水泥物理性能的重要指标之一。

了解水泥的密度可以帮助我们选择合适的水泥类型，确保工程的强度、耐久性和质量。

在建筑工程中，密度的合理选择还能降低成本，提高施工效率。

因此，设计和施工人员应充分了解水泥密度的意义，合理应用于工程实践中，确保工程的稳定和可靠。

425快硬型硫铝酸盐水泥密度
（实用版）
目录
1.425 快硬型硫铝酸盐水泥的概述
2.425 快硬型硫铝酸盐水泥的密度
3.425 快硬型硫铝酸盐水泥的性能特点
4.425 快硬型硫铝酸盐水泥的应用领域
5.425 快硬型硫铝酸盐水泥的发展前景
正文
425 快硬型硫铝酸盐水泥是一种以硫铝酸盐为基本原料，添加适量石膏和混合材料制成的水泥。

它是我国硫铝酸盐水泥行业中的一种主要产品，因其早期强度高、硬化速度适中、性能稳定等优点，被广泛应用于建筑工程等领域。

425 快硬型硫铝酸盐水泥的密度约为 3.15-3.25g/cm，这个密度值相对于普通硅酸盐水泥较高，因此其强度和耐久性也较好。

但是，具体密度会受到生产工艺、原材料成分等因素的影响，因此在实际应用中需要根据具体情况选择合适的密度。

425 快硬型硫铝酸盐水泥具有以下性能特点：
1.早期强度高：425 快硬型硫铝酸盐水泥在 3 天龄期内的强度可以
达到 42.5MPa，适合紧急工程和抢修工程。

2.硬化速度适中：425 快硬型硫铝酸盐水泥的硬化速度适中，适应各种施工工艺，有利于提高工程质量。

3.耐久性好：硫铝酸盐水泥具有良好的抗渗性、抗碳化性、抗硫酸盐侵蚀性，可使建筑物具有较长的使用寿命。

4.节约资源、环保：硫铝酸盐水泥生产过程中能充分利用工业废渣、废料，有利于资源的循环利用，减少环境污染。

425 快硬型硫铝酸盐水泥广泛应用于工业与民用建筑、桥梁、道路、水利等工程。

在未来的发展中，随着我国经济的持续增长和对基础设施建设的加大投入，425 快硬型硫铝酸盐水泥的市场需求将继续扩大。

快硬硫铝酸盐水泥标准快硬硫铝酸盐水泥是一种常用的建筑材料，具有快速凝结、高强度、耐蚀等特点，被广泛应用于各种工程建设中。

为了确保其质量和安全性能，制定了一系列的标准来规范其生产和使用。

本文将对快硬硫铝酸盐水泥的标准进行详细介绍，以便相关行业人士更好地了解和应用。

一、产品分类。

快硬硫铝酸盐水泥根据其用途和性能可以分为多个品种，包括普通快硬硫铝酸盐水泥、耐硫酸盐侵蚀快硬硫铝酸盐水泥、低热快硬硫铝酸盐水泥等。

每种品种都有相应的标准来规范其成分、性能和使用范围，以确保其在工程中的合理应用。

二、产品性能。

快硬硫铝酸盐水泥的性能主要包括凝结时间、抗压强度、抗渗性能等。

标准对这些性能都有详细的规定，以确保产品在不同条件下的使用效果。

例如，对于普通快硬硫铝酸盐水泥，其凝结时间应在规定范围内，抗压强度应符合要求，抗渗性能也有相应的检测方法和指标。

这些都是保证产品质量和使用安全的重要依据。

三、生产工艺。

快硬硫铝酸盐水泥的生产工艺对产品性能有着重要影响，标准中对生产工艺也有详细的规定。

从原材料的选用、煅烧工艺到成品的质量检测，都有相应的标准和方法来指导生产过程。

只有严格按照标准要求进行生产，才能生产出符合规定的产品。

四、使用范围。

不同类型的快硬硫铝酸盐水泥适用于不同的工程项目，标准中也对其使用范围进行了规定。

例如，耐硫酸盐侵蚀快硬硫铝酸盐水泥适用于硫酸盐侵蚀性环境下的工程，低热快硬硫铝酸盐水泥适用于对温度敏感的工程等。

了解和遵守这些规定，可以确保产品在工程中得到合理的应用。

五、质量控制。

快硬硫铝酸盐水泥的质量控制是保证产品性能和安全性的关键。

标准中对原材料的质量、生产过程中的控制要求、成品的检测方法等都有详细的规定。

只有严格按照标准要求进行质量控制，才能生产出合格的产品。

六、结语。

快硬硫铝酸盐水泥标准的制定和执行，是保障产品质量和工程安全的重要手段。

只有严格遵守标准要求，才能确保产品的性能和安全性。

希望相关行业人士能够深入学习和理解标准内容，做好产品的生产和使用工作，为工程建设的质量和安全保驾护航。

快硬硫铝酸盐水泥标准[标准编号]JC 714-1996[代替编号]JC 714-87（1996）[实施日期]1997-01-011 范围本标准规定了快硬硫铝酸盐水泥的定义、要求、试验方法、检验规则及包装标志、运输和贮存等。

本标准适用于快硬硫铝酸盐水泥的生产与检验。

2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T 177-85 水泥胶砂强度检验方法GB/T 1346-89 水泥标准稠度用水量、凝结时间、安定性检验方法GB/T 2419-94 水泥胶砂流动度测定方法GB/T 5483-96 石膏和硬石膏GB/T 8074-87 水泥比表面积测定方法（勃氏法）GB 9774-96 水泥包装袋GB12573-90 水泥取样方法3 定义以适当成分的生料，经煅烧所得以无水硫铝酸钙和硅酸二钙为主要矿物成分的熟料，加入适量石膏和0～10%的石灰石，磨细制成的早期强度高的水硬性胶凝材料，称为快硬硫铝酸盐水泥，代号R.SAC。

其中石膏应符合GB/T 5483中A类一级、G类二级以上的要求，石灰石中Al2O3含量应不大于2.0%。

4 标号以3天抗压强度表示，分为425、525、625、725四个标号。

5 要求5.1 比表面积、凝结时间应符合表1规定。

6.1 比表面积按GB/T 8074进行6.2 凝结时间按GB/T 1346进行6.3 强度按GB/T 177进行，但作如下补充和规定：a)用水量按0.42水灰比（227mL）和胶砂流动度达到121～130mm来确定。

当按0.42水灰比制备的胶砂流动度超出规定的范围时应按0.01的整倍数增减水灰比使流动性度达到规定的范围。

胶砂流动度测定按GB/T 2419进行。

b）试体成型后，带模置于温度20℃±3℃、温度大于90%的养护箱中养护4h后脱模（如脱模困难，可适当延长脱模时间），放入20℃±2℃的水中养护。

超高强硫铝酸盐水泥简介超高强硫铝酸盐水泥目前在建材行业应用非常广泛，比如：水泥自流平砂浆、无收缩灌浆材料、瓷砖黏结剂、外墙外保温砂浆、堵漏材料，下面详细介绍。

超高强硫铝酸盐水泥应用于水泥自流平砂浆能起到良好的作用：(1)、增加表面机械强度；(2)、提高早期强度；(3)、减小收缩，控制开裂；(4)、提高表面装饰效果，着色力好；(5)、在一定掺量下提高流动性。

在波特兰水泥-超高强硫铝酸盐水泥-石膏三元体系中，无论是以波特兰水泥为主还是以超高强硫铝酸盐水泥为主，只要比例合适都能配制出性能优异的自流平砂浆。

相比之下，以波特兰水泥为主的自流平砂浆凝结时间较长，一般初凝在70分钟~120分钟，适用于配制浇注较厚的自流平砂浆，以保证充足的工作时间和较好的流动性。

以超高强硫铝酸盐水泥为主的自流平砂浆凝结时间较短，一般在30分钟~60分钟就可以凝结硬化，非常适用于薄层自流平和对早期强度要求较高的工程。

同时，在三元系统中，超高强硫铝酸盐水泥对减小尺寸变化率起到了关键作用，尺寸变化数值可以达到0.05%,优于JC/T985-2005《地面用水泥基自流平砂浆》中所要求的尺寸变化数值0.15%。

在实际应用的过程中发现，由于现场条件的局限，很多地面基层没有防水层，有的侧墙存在渗漏现象，有的工程则是旧房改造，基层水分较大，远远超过湿度要求。

在这样的情况下，较短的膨胀稳定期对自流平砂浆来说尤其重要，超高强硫铝酸盐水泥的加入成功解决了这一问题。

超高强硫铝酸盐水泥外观为黄白色，在三元体系(尤其是以超高强硫铝酸盐水泥为主)中改善了物料颜色，有良好的装饰效果，尤其在配制彩色水泥自流平砂浆时，效果更佳。

在无收缩灌浆材料中的应用：超高强硫铝酸盐水泥应用于无收缩灌浆材料能起到良好的作用：(1)提高早期、强度，后期强度持续稳定增长；(2)、补偿收缩，有效阻止开裂；(3)、单独使用，可配制小时强度较高的特种灌浆材料；(4)、可使灌浆材料实现冬季施工。
