快硬硫铝酸盐水泥标准-5页文档资料

速硬高强硫铝酸盐水泥泡沫混凝土硫铝酸盐泡沫混凝土采用独特的水泥发泡剂和改性硫铝酸盐水泥生产，该工艺是我公司拥有自主知识产权，是在铝酸钙水泥发泡剂基础上提升开发出来又一新产品。

使硫铝酸盐水泥的用途得到更好的应用，硫铝酸盐泡沫混凝土继承硅酸盐泡沫混凝土的隔热保暖、隔音防水的物理性和简单生产工艺，克服了硅酸盐泡沫混凝土的强度发展慢，承压强度低，也克服铝酸钙泡沫混凝土在大水灰比早强增加慢的弱点，具有硬固快、强度高、承压强度接近红砖，操作方便，性能价格比好，有其很好发展的生产新技术新工艺。

硫铝酸盐水泥是我国新型水泥。

采用硫铝酸盐生产泡沫混凝土，具有快硬、强度高、承压强度高，韧性好，抗裂性和抗渗性能，吸水率低，耐磨，可切割，是理想的现场浇注泡沫混凝土墙体、抗渗、隔热保温层的材料。

小时强度增长快，模具、场地利用率高。

硫铝酸盐泡沫混凝土与硅酸盐水泥泡沫混凝土在隔热保暖、隔音防水物理性能相同，但在抗压抗折强度硫铝酸盐泡沫混凝土比硅酸盐水泥泡沫混凝土高数倍，已接近普通混凝土和红砖，后者不具隔热隔音防寒防水性能。

用途：硫铝酸盐泡沫混凝土有极强的粘结性，克服了硅酸盐泡沫混凝土与旧物件粘结力差，易分离脱落的现象，在使用中可以边浇注硫铝酸盐泡沫混凝土边上盖地砖，大量节约水泥砂浆，制得的泡沫混凝土气孔是封闭的，有极好防水抗渗的作用，节约粘贴材料，缩短施工时间，该地板约24小时后可以使用。

该工艺技术也可应用于室内外隔墙，外墙装饰的天然石、陶瓷饰砖可以同时浇注粘贴成型。

生产地暖隔热保温泡沫混凝土，硫铝酸盐泡沫墙板替代轻质GRC泡沫隔墙板、GRC屋面隔热保温防水层，也可生产仿天然泡沫文化石、艺术品，吸音、隔音板、天花板。

在大工业化生产中自然快速硬固，场地利用率高，免除蒸气养护。

硫铝酸盐水泥发泡剂：透明棕黄色溶液，速溶，可在任何比例中稀释。

无毒，对人无害，不污染环境用量，每立方米泡沫混凝土约0.5公斤-1公斤泡沫量是原体积的 500-600倍。

硫铝酸盐水泥目录简介熟料的矿物组成和化学成分品种主要性能主要用途发展前景国家标准相关著作简介熟料的矿物组成和化学成分品种主要性能主要用途发展前景国家标准相关著作展开编辑本段简介1824年，英国人Joseph Aspdin获得第一个波特兰水泥专利。

经历一百多年的发展，形成了庞大的硅酸盐水泥系列。

按中国的水泥分类方法，分为通用水泥系列和特种水泥系列。

通用水泥包括硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰硅酸盐水泥和粉煤灰硅酸盐水泥。

特种水泥包括油井水泥、大坝水泥、快硬水泥、抗硫酸盐水泥和白水泥等等。

硅酸盐水泥系列的主要特征是熟料矿物组成以C3S为主，该矿物决定了硅酸盐水泥的基本性能，如强度发展规律等。

硅酸盐水泥是当今世界上最主要的建筑用胶结构材料，总产量达12亿吨左右。

1908年在法国发表了铝酸盐水泥的专利，并于1908年首先进行工业化生产。

经过几十年的发展，已形成包括膨胀水泥、自应力水泥和耐火水泥在内的铝酸盐水泥系列，该系列水泥的特征是其熟料矿物组成以CA为主，由此而赋予水泥具有早强耐火等特殊性能。

现在铝酸盐水泥主要用于耐高温浇注材料。

在建筑上由于发现其后期强度倒缩而不再使用。

编辑本段品种第三系列水泥通过调节熟料、石膏和混合材的掺量，可以获得若干个性能各异的水泥品种。

目前生产的水泥品种有：（1）硫铝酸盐水泥类快硬硫铝酸盐水泥、高强硫铝酸盐水泥、膨胀硫铝酸盐水泥、自应力硫铝酸盐水泥、低碱度硫铝酸盐水泥等5个品种。

（2）铁铝硫盐水泥类快硬铁铝酸盐水泥、高强铁铝酸盐水泥、自应力铁铝酸盐水泥等4个水泥品种。

编辑本段主要性能①早强高强性能：该两种快硬水泥不仅有较高的早期强度，而且有不断增长的后期强度。

同时具有满足使用要求的凝结时间。

12h～1d抗压强度可达35～50 MPa；抗折强度可达6.5～7.5 MPa。

3d抗压强度可达50～70 MPa；抗折强度可达7.5～8.5 MPa。

根据3d水泥胶砂抗压强度确定水泥标号。

42.5快硬硫铝酸盐水泥
产品简介
以适当成分的生料，经煅烧所得以无水硫铝酸钙和硅酸二钙为主要矿物成分的水泥熟料和石灰石、适量石膏共同磨细制成的，具有早期强度高的水硬性胶凝材料，代号R.SAC。

强度等级以三天抗压强度表示，分为425、525、625、725四个等级。

技术指标
①比表面积（M2/kg）：≥350
②凝结时间（min）：初凝≥25；终凝≤180；凝结时间可根据用户要求调整；
③各龄期强度指标：
主要性能
①早强、高强：一天抗压强度达到35～50MPa，三天达到50～70MPa，随着养护龄期增长强度还不断增长。

②高抗冻性：在0～10℃低正温使用，早期强度是波特兰水泥的5～6倍；在0～-20℃加少量外加剂，3～7天强度可达到设计标号的70～80%，冻融循环300次，强度损失不明显；
③高抗渗性：水泥石结构致密，混凝土抗渗性能是同标号硅酸盐水泥的2～3倍；
④抗碳化性能好，干缩率低；
⑤抗腐蚀性能好，尤其是抗海水腐蚀性能优于高抗硫波特兰水泥，抗腐蚀系数大于1。

主要用途
①冬季施工工程；
②抢修抢建工程；
③喷锚支护工程；
④水工海工工程；
⑤桥梁道路工程；
⑥水泥制品与预制构件生产；
⑦工业与民用建筑
工程应用实例及图片
正在施工中的首都机场停机坪，采用快硬水泥一周内完成六千平米施工任务，浇筑后三天即投
入使用
秦皇岛码头和海港等耐腐蚀工程
沈阳电信枢纽
天津塘沽金元宝大厦，采用快硬水泥配制的商品混凝土进行泵送施工，工期提前四个月。

硫铝酸盐水泥的性能与应用王旭白银中厦建材有限公司摘要：硫铝酸盐水泥主要是以硫铝酸钙和硅酸二钙为主要矿物组成的新型水泥。

它是中国建筑材料科学研究院研制成功的特种水泥之一，该水泥具有早期强度高、凝结时间短、抗腐蚀性好、抗冻融性好等优点，并且生产成本低，目前具有广阔的市场前景。

关键词：硫铝酸盐水泥，性能特点，用途1引言硫铝酸盐水泥是以适当成分的石灰石、矾土、石膏为原料，经低温（1300～1350℃）煅烧而生成以硅酸二钙（C2S）、硫铝酸钙（C4A3S）为主要矿物组成的熟料，掺加适量混合材(石灰石、石膏等)共同粉磨所制成的水硬性胶凝材料。

自1975年我国建筑材料科学研究院研制成功硫铝酸盐水泥以来，这种水硬性胶凝材料先后被开发成了包括高强硫铝酸盐水泥、自应力硫铝酸盐水泥、快硬硫铝酸盐水泥、低碱度硫铝酸盐水泥、膨胀硫铝酸盐水泥等一系列的特种水泥品种。

2 硫铝酸盐水泥的性能硫铝酸盐水泥的主要矿物组成特征是以其含有的大量硫铝酸钙(C4A3S)而区别于其它系列水泥，与传统的硅酸盐水泥混凝土相比，它具有早强、高强、抗冻融、抗渗、耐腐蚀等特点。

2.1早强、高强硫铝酸盐水泥具有优异的早期强度，其3天的抗压强度指标相当于普通硅酸盐水泥28天的强度；由于水泥熟料中含有大量硅酸二钙，因此水泥的后期强度会缓慢增长，不会出现后期强度倒缩的情况。

表1为甘肃寿鹿山水泥厂生产的425快硬硫铝酸盐水泥与白银银山水泥厂生产的425普硅水泥各龄期抗压强度的比较。

可以看出，硫铝酸盐水泥的1天抗压强度高达30多MPa，而同标号的普硅水泥的1天强度仅为15.4MPa，硫铝酸盐水泥3天的抗压强度接近普硅水泥28天的强度值。

表1 不同品种水泥各龄期抗压强度对比2.2凝结时间短国家标准GB175-2007《通用硅酸盐水泥》规定：硅酸盐水泥初凝不小于45min，终凝不大于390min；普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥初凝不小于45min，终凝不大于600min。

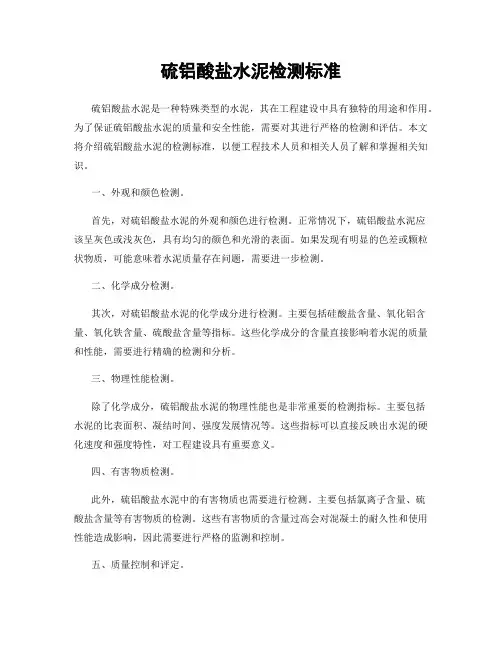

硫铝酸盐水泥检测标准硫铝酸盐水泥是一种特殊类型的水泥，其在工程建设中具有独特的用途和作用。

为了保证硫铝酸盐水泥的质量和安全性能，需要对其进行严格的检测和评估。

本文将介绍硫铝酸盐水泥的检测标准，以便工程技术人员和相关人员了解和掌握相关知识。

一、外观和颜色检测。

首先，对硫铝酸盐水泥的外观和颜色进行检测。

正常情况下，硫铝酸盐水泥应该呈灰色或浅灰色，具有均匀的颜色和光滑的表面。

如果发现有明显的色差或颗粒状物质，可能意味着水泥质量存在问题，需要进一步检测。

二、化学成分检测。

其次，对硫铝酸盐水泥的化学成分进行检测。

主要包括硅酸盐含量、氧化铝含量、氧化铁含量、硫酸盐含量等指标。

这些化学成分的含量直接影响着水泥的质量和性能，需要进行精确的检测和分析。

三、物理性能检测。

除了化学成分，硫铝酸盐水泥的物理性能也是非常重要的检测指标。

主要包括水泥的比表面积、凝结时间、强度发展情况等。

这些指标可以直接反映出水泥的硬化速度和强度特性，对工程建设具有重要意义。

四、有害物质检测。

此外，硫铝酸盐水泥中的有害物质也需要进行检测。

主要包括氯离子含量、硫酸盐含量等有害物质的检测。

这些有害物质的含量过高会对混凝土的耐久性和使用性能造成影响，因此需要进行严格的监测和控制。

五、质量控制和评定。

最后，根据相关标准和规定，对硫铝酸盐水泥的检测结果进行质量评定。

只有通过了严格的检测和评定，水泥才能够被合格认定，并用于工程建设中。

综上所述，硫铝酸盐水泥的检测标准涉及外观和颜色、化学成分、物理性能、有害物质等多个方面，需要进行全面、准确的检测和评定。

只有确保水泥质量符合标准要求，才能够保障工程建设的安全和质量。

希望本文对相关人员有所帮助，谢谢阅读！。

硫铝酸盐水泥检测参考标准
1品名：硫铝酸盐水泥，为粉状水硬性无机胶凝材料，是以适当成分生料，经煅烧所得的以无水硫铝酸钙和硅酸二钙为主要矿物成分的水泥熟料，掺加不同量的石灰石、适量石膏共同磨细而成。

2.主要技术指标见下表
小时后检测其硬度及表观。

硬度及表观要求为：水泥砂浆应为凝结的坚固整体，手指按压无开裂，有强度。

4.运输与贮存
水泥可以散装或袋装，袋装水泥每袋净含量应不少于标志质量的99%；水泥包装袋上应清楚标明：执行标准、水泥品种、代号、强度等级、生产者名称、生产许可证标志（QS）及编号、出厂编号、包装日期、净含量。

包装袋两侧应根据水泥的品种采用不同的颜色印刷水泥名称和强度等级，水泥在运输与贮存时不得受潮和混入杂物，不同品种和强度等级的水泥在贮运中避免混杂。

技术部刘钊
2017-04-20。

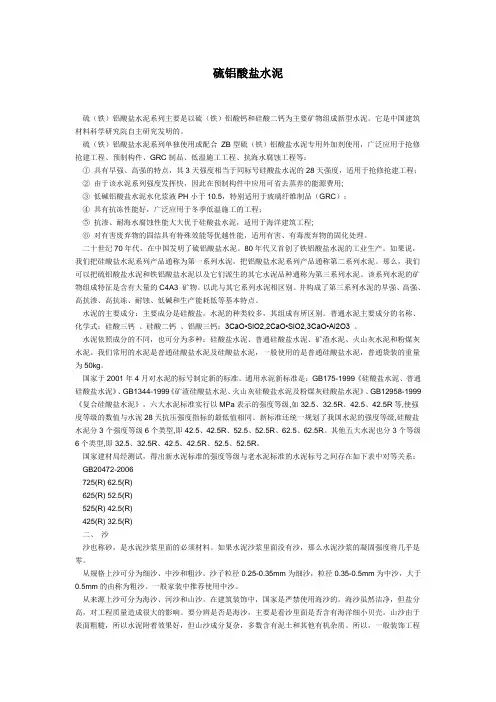

硫铝酸盐水泥硫（铁）铝酸盐水泥系列主要是以硫（铁）铝酸钙和硅酸二钙为主要矿物组成新型水泥。

它是中国建筑材料科学研究院自主研究发明的。

硫（铁）铝酸盐水泥系列单独使用或配合ZB型硫（铁）铝酸盐水泥专用外加剂使用，广泛应用于抢修抢建工程、预制构件、GRC制品、低温施工工程、抗海水腐蚀工程等：①具有早强、高强的特点，其3天强度相当于同标号硅酸盐水泥的28天强度，适用于抢修抢建工程；②由于该水泥系列强度发挥快，因此在预制构件中应用可省去蒸养的能源费用;③低碱铝酸盐水泥水化浆液PH小于10.5，特别适用于玻璃纤维制品（GRC）；④具有抗冻性能好，广泛应用于冬季低温施工的工程；⑤抗渗、耐海水腐蚀性能大大优于硅酸盐水泥，适用于海洋建筑工程;⑥对有害废弃物的固结具有特殊效能等优越性能，适用有害、有毒废弃物的固化处理。

二十世纪70年代，在中国发明了硫铝酸盐水泥。

80年代又首创了铁铝酸盐水泥的工业生产。

如果说，我们把硅酸盐水泥系列产品通称为第一系列水泥，把铝酸盐水泥系列产品通称第二系列水泥。

那么，我们可以把硫铝酸盐水泥和铁铝酸盐水泥以及它们派生的其它水泥品种通称为第三系列水泥。

该系列水泥的矿物组成特征是含有大量的C4A3 矿物。

以此与其它系列水泥相区别。

并构成了第三系列水泥的早强、高强、高抗渗、高抗冻、耐蚀、低碱和生产能耗低等基本特点。

水泥的主要成分：主要成分是硅酸盐。

水泥的种类较多，其组成有所区别。

普通水泥主要成分的名称、化学式：硅酸三钙、硅酸二钙、铝酸三钙：3CaO•SiO2,2CaO•SiO2,3CaO•Al2O3 。

水泥依照成分的不同，也可分为多种：硅酸盐水泥、普通硅酸盐水泥、矿渣水泥、火山灰水泥和粉煤灰水泥。

我们常用的水泥是普通硅酸盐水泥及硅酸盐水泥，一般使用的是普通硅酸盐水泥，普通袋装的重量为50kg。

国家于2001年4月对水泥的标号制定新的标准。

通用水泥新标准是：GB175-1999《硅酸盐水泥、普通硅酸盐水泥》、GB1344-1999《矿渣硅酸盐水泥、火山灰硅酸盐水泥及粉煤灰硅酸盐水泥》、GB12958-1999《复合硅酸盐水泥》。

快硬硫铝酸盐水泥标准快硬硫铝酸盐水泥是一种常用的建筑材料，具有快速凝结、高强度、耐蚀等特点，被广泛应用于各种工程建设中。

为了确保其质量和安全性能，制定了一系列的标准来规范其生产和使用。

本文将对快硬硫铝酸盐水泥的标准进行详细介绍，以便相关行业人士更好地了解和应用。

一、产品分类。

快硬硫铝酸盐水泥根据其用途和性能可以分为多个品种，包括普通快硬硫铝酸盐水泥、耐硫酸盐侵蚀快硬硫铝酸盐水泥、低热快硬硫铝酸盐水泥等。

每种品种都有相应的标准来规范其成分、性能和使用范围，以确保其在工程中的合理应用。

二、产品性能。

快硬硫铝酸盐水泥的性能主要包括凝结时间、抗压强度、抗渗性能等。

标准对这些性能都有详细的规定，以确保产品在不同条件下的使用效果。

例如，对于普通快硬硫铝酸盐水泥，其凝结时间应在规定范围内，抗压强度应符合要求，抗渗性能也有相应的检测方法和指标。

这些都是保证产品质量和使用安全的重要依据。

三、生产工艺。

快硬硫铝酸盐水泥的生产工艺对产品性能有着重要影响，标准中对生产工艺也有详细的规定。

从原材料的选用、煅烧工艺到成品的质量检测，都有相应的标准和方法来指导生产过程。

只有严格按照标准要求进行生产，才能生产出符合规定的产品。

四、使用范围。

不同类型的快硬硫铝酸盐水泥适用于不同的工程项目，标准中也对其使用范围进行了规定。

例如，耐硫酸盐侵蚀快硬硫铝酸盐水泥适用于硫酸盐侵蚀性环境下的工程，低热快硬硫铝酸盐水泥适用于对温度敏感的工程等。

了解和遵守这些规定，可以确保产品在工程中得到合理的应用。

五、质量控制。

快硬硫铝酸盐水泥的质量控制是保证产品性能和安全性的关键。

标准中对原材料的质量、生产过程中的控制要求、成品的检测方法等都有详细的规定。

只有严格按照标准要求进行质量控制，才能生产出合格的产品。

六、结语。

快硬硫铝酸盐水泥标准的制定和执行，是保障产品质量和工程安全的重要手段。

只有严格遵守标准要求，才能确保产品的性能和安全性。

希望相关行业人士能够深入学习和理解标准内容，做好产品的生产和使用工作，为工程建设的质量和安全保驾护航。

快硬硫铝酸盐水泥标准[标准编号]JC 714-1996[代替编号]JC 714-87（1996）[实施日期]1997-01-011 范围本标准规定了快硬硫铝酸盐水泥的定义、要求、试验方法、检验规则及包装标志、运输和贮存等。

本标准适用于快硬硫铝酸盐水泥的生产与检验。

2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T 177-85 水泥胶砂强度检验方法GB/T 1346-89 水泥标准稠度用水量、凝结时间、安定性检验方法GB/T 2419-94 水泥胶砂流动度测定方法GB/T 5483-96 石膏和硬石膏GB/T 8074-87 水泥比表面积测定方法（勃氏法）GB 9774-96 水泥包装袋GB12573-90 水泥取样方法3 定义以适当成分的生料，经煅烧所得以无水硫铝酸钙和硅酸二钙为主要矿物成分的熟料，加入适量石膏和0～10%的石灰石，磨细制成的早期强度高的水硬性胶凝材料，称为快硬硫铝酸盐水泥，代号R.SAC。

其中石膏应符合GB/T 5483中A类一级、G类二级以上的要求，石灰石中Al2O3含量应不大于2.0%。

4 标号以3天抗压强度表示，分为425、525、625、725四个标号。

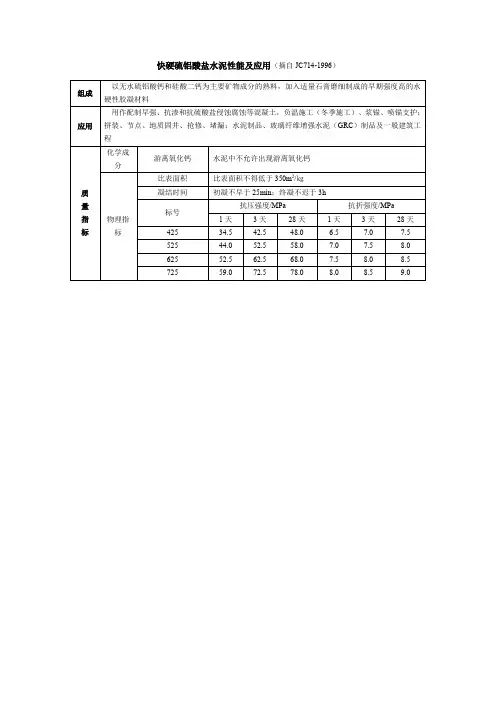

5 要求5.1 比表面积、凝结时间应符合表1规定。

6.1 比表面积按GB/T 8074进行6.2 凝结时间按GB/T 1346进行6.3 强度按GB/T 177进行，但作如下补充和规定：a)用水量按0.42水灰比（227mL）和胶砂流动度达到121～130mm来确定。

当按0.42水灰比制备的胶砂流动度超出规定的范围时应按0.01的整倍数增减水灰比使流动性度达到规定的范围。

胶砂流动度测定按GB/T 2419进行。

b）试体成型后，带模置于温度20℃±3℃、温度大于90%的养护箱中养护4h后脱模（如脱模困难，可适当延长脱模时间），放入20℃±2℃的水中养护。

快硬硫铝酸盐水泥技术要求及施工注意事项快硬硫铝酸盐水泥是一种超早强快硬水泥，具有凝结快、早期强度高、水化热较集中等特性，因此，在使用中应十分注意，要严格掌握正确的使用方法。

一、材料及技术要求1、硫铝酸盐水泥物理性能、碱度和碱含量应符合下表1-12、快硬硫铝酸盐水泥各强度等级水泥不低于表1-2数值二、施工注意事项1、运输与保管⑴硫铝酸盐水泥的运输，储存要与其它品种水泥分开，不得混进硅酸盐水泥和碱性材料等杂物。

⑵储存水泥要通风、防潮。

因受潮出现结粒或储存期超过三个月后要进行复检，重新确定标号。

2、配合比⑴硫铝酸盐水泥的砼配合比，与普通硅酸盐水泥同标号配合比相同。

⑵根据施工条件，砼坍落度可以比普通水泥增加1-2cm，但不宜过大。

⑶负温施工，单方水泥用量不得小于280kg。

⑷粗细骨料应符合国家标准并严格计量。

3、搅拌与浇注根据快硬水泥凝结时间短的特点，经试验确定施工工艺可按如下进行：⑴拌制快硬混凝土用强制式拌和机拌和。

⑵预先在搅拌筒内倒入原级配水泥砂浆预拌，以免搅拌时存在吸浆现象，然后，再按规定的配合比进行正式拌制快硬混凝土。

⑶拌制混凝土投料次序在国内外均有不同说法，一般可按水、细集料、粗集料、水泥的次序进料，搅拌时间一般为60～90s。

搅拌全部结束应及时清洗搅拌筒。

⑷运输设备：选用自卸汽车运输，运输时间最长不超30min。

⑸混凝土浇筑后要求振捣、抹面、切割等工序必须在90～120min内完成。

能满足一般施工队伍要求。

⑹压纹建议采用压滑滚压纹，也可采用其它压纹方式。

⑺在环境温度较低时，养护建议采用黑塑料布覆盖，四周封闭，保湿保温，达到早强目的。

4、施工中应注意以下事项⑴高温施工及大风天施工，应适当延长混凝土凝结时间。

⑵尽量缩短运输时间，对混凝土混合料进行覆盖，减少水分流失。

⑶提前计算好每个坑槽混凝土用量，避免卸车耽搁时间。

⑷快硬水泥在储存及运输过程中不得与硅酸盐水泥混放。

⑸搅拌机拌料结束，必须洗净。

尤其是搅拌过其它混凝土的搅拌机，务必在洗净后再搅拌早强混凝土，因为石灰质物质会使早强混凝土急凝。
