表7.6 沥青混凝土面板防渗层单元工程质量评定表(例表)

沥青混凝土路面单元工程质量评定表
项目基本信息
- 项目名称：
- 施工单位：
- 项目负责人：
- 评定日期：
施工过程评估
基本条件
- 施工地点：
- 施工期间天气情况：
- 施工地基情况：
施工工艺
- 沥青混凝土配合比：
- 摊铺工艺：
- 碾压工艺：
材料质量
- 沥青质量：
- 骨料质量：
- 沥青混凝土配合比：
- 抗剥落剂使用情况（如适用）：- 加热设备质量：
施工质量
- 摊铺质量：
- 碾压质量：
- 边沟设置情况：
园林景观评估
绿化工程
- 绿化概况：
- 植物选择与配置：
- 养护情况：
照明工程
- 照明设施配置：
- 照明效果：
- 维护状况：
安全评估
安全设施
- 交通标志配置：
- 隔离设施设置：
- 防撞护栏设置：
天然灾害防范
- 排水系统：
- 抗洪设计（如适用）：
- 防滑设计：
评定结果
根据对以上项目的评估，综合考虑施工过程、材料质量、施工质量、园林景观和安全情况等各方面因素，对沥青混凝土路面单元工程进行质量评定如下：
- 优秀：
- 良好：
- 合格：
- 不合格：
评定依据
- 国家相关标准：
- 工程验收规范：
后续工作建议
- 针对评定结果中不合格或存在问题的项目，提出整改措施和建议：
- 调整施工工艺或材料配比等方面的改进措施：
- 加强安全设施和天然灾害防范措施：。

混凝土防渗墙单元工程施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。

1.本表适用于松散透水地基或土石坝坝体内以泥浆护壁连续造孔成槽和浇筑混凝土形成的混凝土地下连续墙，其他成槽方法形成的混凝土防渗墙可参照执行。

2.单元工程划分：宜以每一个槽孔划分为一个单元工程。

3.单元工程量：填写本单元混凝土浇筑量（m³）。

4.本单元工程施工工序宜分为造孔、清孔（包括接头处理）、混凝土浇筑（包括钢筋笼、预埋件、观测仪器安装埋设）3个工序，其中混凝土浇筑为主要工序。

本表是在表3.8.1～表工序质量验收评定合格后完成。

5.单元工程施工质量验收评定应包括下列资料。

（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，各项实体检验项目的检验记录资料，施工中的见证取样检验及记录结果资料。

（2）监理单位应提交对单元工程施工质量的平行检测资料。

6.混凝土防渗墙单元工程施工质量验收评定标准。

（1）合格标准：如果进行了墙体钻孔取芯和其他无损检测等方式检查，则在其检査结果符合设计要求的前提下，工序施工质量验收评定全部合格；各项报验资料应符合SL633—2012的要求。

（2）优良标准：如果进行了墙体钻孔取芯和其他无损检测等方式检查，则在其检查结果符合设计要求的前提下，工序施工质量验收评定全部合格，其中2个及以上工序达到优良，并且混凝土浇筑工序达到优良；各项报验资料应符合SL633—2012的要求。

水利水电工程混凝土防渗墙单元工程施工质量验收评定表混凝土防渗墙造孔工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。

1.单位工程、分部工程、单元工程名称及部位填写要与表相同。

2.检验（测）方法及数量。

3.工序施工质量验收评定应提交下列资料。

（1）施工单位各班（组）的初检记录、施工队复检记录、施工单位专职质检员终检记录，工序中各施工质量检验项目的检验资料，施工中的见证取样检验及记录结果资料。

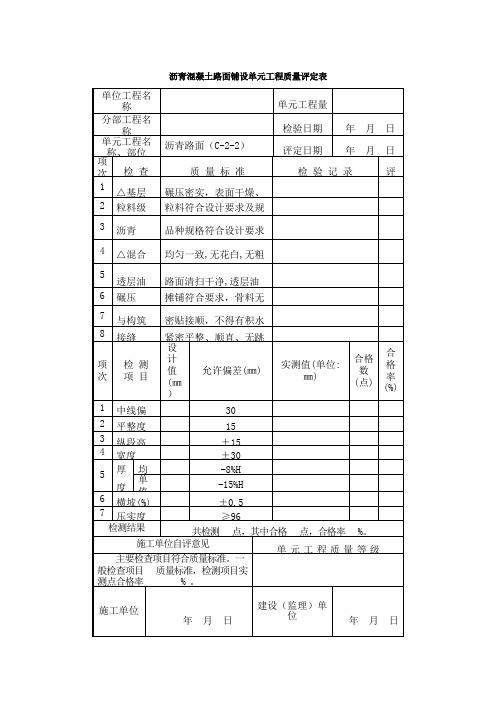

沥青混凝土路面铺设单元工程质量评定表
沥青混凝土路面铺设单元工程质量评定表
填表说明
填表时必须遵守《水利水电工程施工质量评定表填表说明与示例（试行）》“填表基本规定”，并符合以下要求。

1、单元工程划分：按沥青砼路面工程的施工区、段划分：每一区、段为一个单元工程。

2、单元工程量：填写本单元工程的沥青混凝土的工程量（m2）。

3、检查项目：全面检查，质量标准有“符合设计要求”、“符合规范要求”的规定，须填出规范编号、名称和设计具体要求。

设计要求、规范内容较多，以及检测结果应另附页。

4、检测项目：按要求逐项检查。

5、单元工程质量标准：
合格：主要检查项目全部达到质量标准，一般检查项目达到基本达到质量标准，检测项目合格率不小于70%。

优良：主要检查项目和一般检查项目全部达到质量标准，检测项目合格率不小于90%。

水利水电工程
沥青混凝土路面单元工程质量评定表
施工单位自评意见主控项目检验结果全部符合验收评定标准，一般项目逐项检验点的合格率为＿＿%。

单元工程质量等级评定为：
年月日
监理机构复核评定意见
经抽检并查验相关检验报告和检验资料，主控项目检验结果全部符合验收评定标准，一般项目逐项检验点的合格率为＿＿%。

单元工程质量等级评定为：
年月日
注：关键部位单元工程和重要隐蔽单元工程的施工质量验收评定应有设计、建设等单位的代表签字，具体要求应满足SL176—2007规定。

水利水电工程混凝土防渗墙单元工程质量评定表及施工记录表附表1~11注：未填写检验具体内容的不得评定质量等级。

填表说明填表时必须遵守“填表基本规则”，并符合以下要求：1、单元工程划分：以每一槽孔为一个单元工程。

2、单元工程量：本单元混凝土体积（m 3）及单元槽段长度L X （m）。

3、填表依据：本表依据附表1至附表11防渗墙工程的施工记录填写。

施工单位务必作好施工记录，监理单位要认真检查。

如单元工程划分为重要隐蔽单元工程，项目法人、设计、工程运行管理（施工阶段已经有时）单位应与施工、监理单位组成联合小组，共同检查核定其质量等级并填写签证表。

4、检查项目项次2、4、10、12、15的质量标准栏中有设计要求，须填写设计具体要求，如内容较多应另附页。

项次17必须填写检查结果。

混凝土芯结构、表面情况、混凝土抗压强度、抗渗标号、弹性模量必须符合设计标准，强度保证率在80%以上。

5、单元工程质量标准：在槽孔的主要检查（测）项目符合质量标准的前提下，凡其它检查项目基本符合质量标准，且其它检测项目有70%及以上符合质量标准的，评为“合格”；凡其它检查项目全部符合质量标准，且其它检测项目有90%及以上符合质量标准的，评为“优良”。

单元工程名称及部位: 施工单位：钻机类型：槽孔编号：单孔编号：第页施工机组：接班孔深： m 交班孔深： m 班次：年月日时至月日时机长：班长：记录员：cheng单元工程名称及部位: 施工单位：抓斗型号：抓斗宽度： mm 槽孔编号：施工机组：接班孔深： m 交班孔深： m 年月日时机长：班长：记录员：cheng附表3：防渗墙单孔（槽）基岩／相对不透水层鉴定表单元工程名称及部位: 槽孔编号：单孔编号：施工单位：施工机组：中心桩号：附表4：防渗墙造孔质量检查记录表单元工程名称及部位: 槽孔编号: 槽孔长度: m检查孔位: 桅杆高： m 检查方法:施工单位: 施工机组：检查时间：年月日机长：质检员：记录员：监理工程师：注：上游方向偏差为正值，下游方向偏差为负值，面向下游左偏差为正值，右偏差为负值。

混凝土防渗墙单元工程施工质量验收
评定表
混凝土防渗墙单元工程施工质量验收评定表
填表说明
填表时必须遵守“填表基本规定”，并符合以下要求。

1.本表适用于松散透水地基或土石坝坝体内以泥浆护壁连续造孔成槽和浇筑混凝土形成的混凝土地下连续墙，其它成槽方法形成的混凝土防渗墙可参照执行。

2.单元工程划分：宜以每一个槽孔划分为一个单元工程。

3.单元工程量：填写本单元混凝土浇筑量（m³）。

4.本单元工程施工工序宜分为造孔、清孔（包括接头处理）、混凝土浇筑（包括钢筋笼、预埋件、观测仪器安装埋设）3个工序，其中混凝土浇筑为主要工序。

本表是在表
3.8.1～表3.8.3工序质量验收评定合格后完成。

5.单元工程施工质量验收评定应包括下列资料。

（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，各项实体检验项目的检验记录资料，施工中的见证取样检验及记录结果资料。

（2）监理单位应提交对单元工程施工质量的平行检测资料。

6.混凝土防渗墙单元工程施工质量验收评定标准。

（1）合格标准：如果进行了墙体钻孔取芯和其它无损检测等方式检查，则在其检査结果符合设计要求的前提下，工序施工质量验收评定全部合格；各项报验资料应符合SL633—的要求。

2
（2）优良标准：如果进行了墙体钻孔取芯和其它无损检测等方式检查，则在其检查结果符合设计要求的前提下，工序施工质量验收评定全部合格，其中2个及以上工序达到优良，而且混凝土浇筑工序达到优良；各项报验资料应符合SL633—的要求。

水利水电工程
混凝土防渗墙单元工程施工质量验收评定表
4。

沥青混凝土面板防渗层单元工程质量评定表(例表)填表说明填表时必须遵守“填表基本规定”，并符合以下要求。

1．单元工程划分：每一施工区的每一铺筑层为一个单元工程，面板与刚性建筑物连接部位，按其连续施工段(一般30～50m)划分单元工程，如面板与坝基截水墙连接时，其中的每一个施工段即为一个单元工程。

2．单元工程量：填写防渗层面积(m2)。

3．保证项目栏中项次1、2的质量标准是符合规范和设计要求，项目3的质量标准是符合规范规定，本例是执行规范，故填写SD220—87《土石坝碾压式沥青混凝土防渗墙施工规范》(试行)。

4．检验方法及数量。

(1)保证项目：现场观察、检查施工记录，试验报告及放样记录。

(2)基本项目：每一铺筑层的每500～1000m2至少取一组(3个)试件；或每30～50m2用非破损性方法检测，在仓面及接缝处各选一测点，并每天机口取样一次检验。

(3)允许偏差项目项次1采取机口或坝面取样做抽提试验，每天至少一次；检查试验报告(填料百分数，系指用量为矿料的百分数)。

项次2采取机口每盘量测一次；检查检测记录，坝面每30～50m2测一点，检查检测记录。

项次3采取检查施工记录或观测，测点不少于10个(n为铺筑层数)，项次4采取隔套取样量测，每100m2测1点，检查检测记录。

项次4用2m靠尺检测，检测点每天不少于10个；检查检测记录。

5．单元工程质量标准。

合格：保证项目符合相应的质量评定标准；基本项目应符合相应的合格质量标准；允许偏差项目每项须有大于等于90％的测点在相应的允许偏差质量标准范围内。

优良：保证项目符合相应的质量评定标准；基本项目须符合相应的合格质量标准，其中须有大于等于50％项目符合优良质量标准；允许偏差项目每项须有大于等于90％的测点在相应的允许偏差质量标准范围内。
