11G钢筋平法58个经典问题讨论

山东大学陈青来教授答疑平法国家建筑标准设计中的问题陈青来钢筋平法问题答疑平法改变了传统的那种将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法，是混凝土结构施工图设计方法的重大改革。

平法已在全国全面普及并向纵深发展。

平法追求的是一个过程，在这个过程中平法会不断地否定自身并进一步完善。

随着平法的不断推陈出新，也要求我们在对平法深刻理解的基础上不断学习和应用新的理论和技术。

今年的6月-9月，广联达公司在全国陆续开展了21场陈青来平法讲座，希望通过此类讲座能够提升广大造价人员对平法的应用能力，在讲座最后的答疑环节，很多造价人员围绕新图集06G101-6和03G.11G系列图集提出了自己多年来对平法的疑问，本期我们特选择了答疑环节的部分问题。

希望能够帮助大家更好的理解和应用平法。

本期专家支持：冯俊国2000年毕业后从事施工工作，具有丰富的施工经验。

2003年进入广联达公司后，担先后担任过公司的钢筋、图形软件高级应用讲师及服务经理，精通平法，曾多次担任大型平法讲座的讲师。

目前为广联达总公司钢筋产品经理。

06G101-6问题1、06－6P45第三条如ex尺寸大，较大者方向钢筋设置在下，请问到底是哪个方向？答：图集中注解第5条已经明确规定了水平为X方向，垂直为Y方向，而且图示也已经非常清晰了，ex指的是x方向的柱外缘到基础外缘的长度，ey，指的是y方向的柱外缘到基础外缘的长度，二者要判断大小，哪个值大，哪个方向的钢筋就放置在下。

2、06－6基础梁端无外伸构造与04G101-3P29不同，为什么？答：06G101-6和04G101-3所涉及的基础类型不同，它们的受力情况是不一样的，同时在新的图集中也考虑了一些新的处理方式，像柱的插筋构造也是有区别的。

3、06101-6P53柱宽基础梁时，加腋筋竖筋如￠8@200在封闭范围内全部布置吗？还是仅图上示意根数？答：在加腋的这个位置，布置的是钢筋网片，如果只是图上的3根，那要200的间距干嘛！只是在计算的时候La长度范围是不用布置的，图示主要表达的是这个意思。

2005-4-21-W悬挑梁1:一框架一段带悬挑梁,悬挑端不是bXh1/h2的型式,而是和框架梁截面一样,而悬挑端长度符合图集66页C图.问悬挑端是否需要上部纵筋弯下?DF1、“不是b*h1/h2型式”的悬挑梁，其做法同“b*h1/h2型式”的悬挑梁。

也就是说，悬挑端上部中间的纵筋该“弯下”的时候就要弯下。

2、另外注意：那些“伸到尽端弯90度直钩的悬挑梁上部纵筋”，其直钩应该一直弯到梁底。

——陈青来教授说过，标准图集有所谓“图形语言”。

你看在“C图”中，上部纵筋的直角弯是一直通到梁底的（同时必须满足≥12d ：注意，一般是取“大于号”——当“通到梁底”时）。

2005-4-28-W板扣筋04G101-4第25页对板扣筋的直弯钩长度好像作了硬性规定,值为a=h-15,即板厚度-15保护层厚度,以后我们在钢筋工程量计算中是否就控照图集的规定来进行计算?请陈教授指教.谢谢.DF1、是的。

就是按“板厚-1倍的保护层厚度”进行计算和施工。

（让扣筋的腿直接站在模板上。

）2、注意，当混凝土强度等级为C20时，板保护层为20mm——04G101-4图集好像没有考虑到这个情况。

就这个问题，我曾经和陈青来教授交换过意见：2005.1.20（CDF）请教青来教授：扣筋的“腿长”问题1、04G101-4图集第25页给出了扣筋“腿长”的计算公式：a = h - 15 （其中 h 为板厚）2、该计算公式是否应理解为a = h - 板保护层？因为，如果混凝土为“C20”，则应该是 a = h - 203、以前在本论坛上争论了一阵的扣筋“腿长”问题似乎有了定论了。

但是，青来教授能不能解释一下，为什么采用了 a = h - 板保护层？而不是 a = h - 2 * 板保护层？2005-1-24 21:24:18（qlchen）：减一个保护层，扣筋支在底摸上，起支撑作用。

如果再做细规定，可"隔一支一"，中间一根弯钩5d。

钢筋平法中所遇问题的整理来源：不详发表日期：09/06 浏览次数：2313作者：不详有关平法中所遇问题的整理(请大家一起补充）一、问剪力墙竖向钢筋与暗柱边多少距离排放第一根剪力墙竖向钢筋。

答：1/2竖向分布钢筋间距。

二、非抗震的框架梁中以及非框架梁中，是否有不伸入支座的下部钢筋？答：有两个条件必须同时满足：1、下部钢筋不少于1/2伸入支座（另外1/2可以不伸入支座）；2、伸入支座的下部钢筋至少为两根（角筋）。

三、1.在03G101-1第38页及44页的中柱封顶构造C节点图中，当直锚长度≥laE（la）时，此时柱纵筋是否不需要伸至柱顶后截断，只需一个锚固长度就足够了？2、在03G101-1第39页及45页的“梁上柱纵筋构造”中，插筋是否只需伸入梁内满足0.5laE（la）+弯折1 2d就足够了，而不必伸至梁底部？答：1、必须直达柱顶，否则柱未到头；2、必须伸至梁底，对柱“生根”决不可抠门。

四、在03G101-1第38页和第44页的"柱变截面下柱钢筋封顶,上柱钢筋从新插筋"的构造大样图中,关于下柱钢筋封顶锚固的问题:1、如果梁高hb-保护层≥la E（la）时，下柱钢筋是否伸至柱顶，不需要弯锚部分“c+200”？2、当梁高hb-保护层＜laE（la）时，下柱钢筋才需要弯锚，下柱钢筋伸至柱顶，且还需≥0.5laE（la）时，才加弯锚部分“c+200”？3、是否弯锚部分是固定的“c+200”，不需要再加长了？答：各种情况均须伸至柱顶，然后弯钩“C+200”，这是个封顶问题，不是锚固问题。

五、在03G101-1第57页非抗震楼层框架梁的端支座锚固构造节点中，当直锚时，是否也需要满足≥la且同时满足≥0.5hc+5d的条件？答：可以直锚，请看图注，非抗震没有过中线加5d的要求。

六、1、剪力墙暗梁配筋构造见图集第51页。

但该页图主要说的是连梁的构造，暗梁只有一个截面图。

因此带来了下面的一系列问题。

关于11G钢筋平法58个问题讨论
、图集上对架立筋的说明
架立筋就是起架立作用的钢筋，从字面上理解即可。

架立筋主要功能是当梁上部纵筋的根数少于箍筋上部的转角数目时使箍筋的角部有支承。

2、平法的宗旨是不限制注册结构师行使自己的权利，所以，对G101中不适合具体工程的规定与构造，结构师都可以进行变更。

需要明确的是经变更后的内容，其知识产权归变更者，因此变更者应当负起全部责任（包括其风险）。

3、按平法11G101第19页四条所述理解：角部纵筋写在括号的前面，架立筋写在加号后面的括号内，以示不同直径及与贯通筋的区别。

当全部采用架立筋时，则将其写入括号内。

若一根抗震KL其集中标注为225+（216），在某一跨左支座为725，跨中标注为（525），右支座为625（均为上部标注）。

1、（525）是否理解为跨中架立筋，且不含两根角筋？
答：当集中标注为225+（216）时，可以肯定该KL采用四肢箍，否则没有必要加216架立筋。

在某一跨跨中上部标注（525）显然有问题，属于设计表达失误。

其一，写在括号中应为架立筋，架立筋不需要这样大直径，也不需要5根（除非采用五肢箍）；其二，原位标注取值优先（11g101-1第4.2.1条），原位标柱在配筋量上取值优先，但不可改变原有钢筋的性质。

集中标注的225是抗震梁必须设置的通长钢筋，原位标注不能将其性质改为架立筋写在括号内。

进括号内。

通长筋需要按搭接长度接长，而架立筋仅交错150，不起连接作用。

一是锚固长度计算方面。

1、对于11G中锚固长度la和laE的计算方法。

在03G图集中，锚固系数是直接给出的，11G图集中直接给出的是基本锚固长度lab和labE，然后再乘以修正系数。

其中修正系数最后一条如何理解？就是锚固区保护层厚度3d时修正系数为0.8，5d时修正系数为0.7，中间时按内插值这一条。

0.8和0.7应该是指保护层厚度等于3d和5d时的情况把，那么保护层厚度在小于3d，3d到5d之间，大于5d时，修正系数分别应该取多少？2、接续第一条，计算laE，llE时，乘以修正系数后的数值，应该四舍五入、向上取整还是按照实际小数位数计算？二是关于剪力墙的梅花拉筋。

11G图集中P16页增加了示意图，分为“双向”和“梅花双向”，经对比与06G901-1中的图示完全一致。

上图为06G901-1中3-22页的图示，其中的矩形排布就是11G图集中的双向排布，梅花形排布就是11图集中的梅花双向排布。

疑问1是06G901-1中注2提到，拉筋排布在层高范围内由底部板顶向上第二排水平分布筋处开始布置，至顶部板底向下第一排水平分布筋终止，而由图中看的话，咱们所说的双向排布（矩形排布）却是从底部板顶向上第一排水平分布筋处开始布置的，是否是我理解图集有问题？另外，这条说明在11G图集中没有提到，是否可以沿用？疑问2，如上图，是不是说在a≤200,b≤200时只能设计为拉筋@3a3b双向排布，而a ≤150,b≤150时只能设计为拉筋@4a4b梅花双向排布，还是说只是举例采用了此种情况？也就是说，例如剪力墙分布筋间距a≤200,b≤200时，拉筋是不是必须设计为@3a3b这种形式？（如P19页右下角例子，a=200,b=200时设计为@2a2b的形式）疑问3，在疑问2的基础上，假设现在剪力墙水平和垂直分布筋均为200间距，拉筋设计间距为@3a3b时，是必须采用双向排布，还是既可以双向也可以梅花双向？如果可以设计为梅花双向排布，那么问题就是，在横向600，纵向600的间距范围内，除了对角线上的4根拉筋，在中间位置应该放置一根拉筋还是两根拉筋。

新平法十八问1.原有规范钢筋种类有四种，新规范已经变为八种，您知道是哪八种吗？答案：HPB300，HRB335，HRBF335，HRB400，HRBF400，RRB400，HRB500，HRBF500。

2.新规范里保护层的变化，将对钢筋计算产生多大影响？答案：新规范中保护层的变化主要有以下几点：1、环境类别将三类环境分为三a和三b；2、按照平面构件和杆状构件两类确定保护层厚度；3、新规范不列入砼强度等级，表中数值用于大于25的情况，小于等于25时增加5mm；4、新的混凝土保护层是从最外层钢筋（包含箍筋、构造筋、分布钢筋等）的外缘算起。

保护层的以上变化对钢筋的计算产生的影响有1、单根箍筋的长度变小2、多肢箍计算公式变复杂3、对柱子、梁等构件的箍筋计算影响很大b、Labe、La、LaE、分别代表什么意思？它们之间是什么关系？答案：Lab代表基本锚固长度，Labe抗震基本锚固长度，La基本锚固长度，Lae抗震锚固长度。

它们之间的关系为La=Lab*ζa；Lae=La*ζae。

4.新平法中弯钩和机械锚固共有几种形式？机械锚固都在哪些构件中应用？如何计算并统计工程量？答案：新平法中弯钩和机械锚固共有六种形式；机械锚固都用在柱子或粱等构件中应用；需要计算过钢筋的长度和锚固接头的个数。

5.在新平法中，柱插筋弯折长度不再判断a值，该如何取值？答案：在新平法中，柱插筋弯折长度不再判断a值，其计算分为以下两种情况：第一种情况：当基础的厚度Hj>Lae时,柱插筋弯折长度为max(6d，150)；第二种情况：当基础的厚度Hj≤Lae时，柱插筋的弯折长度为15d。

6.新平法中的嵌固部位如何来确定？对柱子纵筋及箍筋计算有何影响？答案：新平法中的嵌固部位分两方面来考虑：第一方面：无地下室的时候，嵌固部位在基础的顶面；第二方面：有地下室的时候，嵌固在地下室顶面（首层地面），基础顶面是否嵌固需要由设计者表明。

对柱子纵筋的箍筋计算的影响主要有。

平法钢筋的答疑(最新整理版)一:梁部分G101系列梁问题1、03G101-1：平法梁纵筋伸入端柱支座长度的两种计算方法：以第54-55页为例，梁纵筋伸入端柱都有15d的弯锚部分，如果把它放在与柱纵筋同一个垂直层面上，会造成钢筋过密，显然是不合适的。

正如图上所画的那样，应该从外到内分成几个垂直层面来布置。

但是，在计算过程中，却可以有两种不同的算法，这两种算法都符合图集的规定；第一种算法，是从端柱外侧向内侧计算，先考虑柱纵筋的保护层，再按一定间距布置（计算）梁的第一排上部纵筋、第二排上部纵筋，再计算梁的下部纵筋，最后，保证最内层的下部纵筋的直锚长度不小于0.4laE；第二种算法，是从端柱内侧向外侧计算，先保证梁最内层的下部纵筋的直锚长度不小于0.4laE，然后依次向外推算，这样算下来，最外层的梁上部纵筋的直锚部分可能和柱纵筋隔开一段距离。

这两种算法，第一种较为安全，第二种省些钢筋。

不知道图集设计者同意采用哪一种算法？答：应按第一种算法。

如果柱截面高度较大，按54页注6实行。

2、关于03G101图集第54页“梁端部节点”的问题，是否“只要满足拐直角弯15d和直锚长度不小于0.4laE的要求，则钢筋锚入支座的总长度不足laE也不要紧。

”答：laE是直锚长度标准。

当弯锚时，在弯折点处钢筋的锚固机理发生本质的变化，所以，不应以laE作为衡量弯锚总长度的标准，否则属于概念错误。

应当注意保证水平段≥0.4laE非常必要，如果不能满足，应将较大直径的钢筋以“等强或等面积”代换为直径较小的钢筋予以满足，而不应采用加长直钩长度使总锚长达laE的错误方法。

3、对比《96G101》、《00G101》、《03G101》三本图集，在最早的《96G101图集》的“原位标注”中有“第4条”：“当梁某跨支座与跨中的上部纵筋相同，且其配筋值与集中标注的梁上部贯通筋相同时，则不需在该跨上部任何部位重复做原位标注；若与集中标注值不同时，可仅在上部跨中注写一次，支座省去不注（图4.2.4a）。

112. #11G101新平法#，我来说两句~~~ 2011-11-29 20:45 阅读(1421)点下面的链接发表你的见解#11G101新平法#，我来说两句~~~/forum.php?mod=viewthread&tid=12466&fromuid=105585111G101，相信大家已经不再陌生了，网上铺天盖地到处都是它的身影，很多预算员面对新平法不知道该怎么办...... 你可以在这里发表自己的看法、和同行交流经验、看看大家如何应对新平法同时，以#11G101新平法#为话题参与讨论，每天将抽出一名幸运会员，赠送土木币20分~~~机会天天有。

先来看一下大家对于新平法的看法吧。

三十九个要点学习11G101一，保护层定义及其加5，在54页表及注4。

二，锚固长度及修正系数，在53页。

......查看全部11G系列图集中存在的问题新图集发布以来，各位同行已经进入了了解与学习，并发现以下部分，具体下载附件......查看附件汇总03G101-1图集与11G101-1图集之100处不同现简要汇总03G101-1图集及04G101-4图集（以下简称老图集）与11G101-1图集（以下简称新图集）之间的区别，合计100项，仅作为抛砖引玉、释疑解惑之用，时间匆忙，如有不当及错误，望指正。

............查看详情11G101-1~3本次修编按新规范对图集中标准构造详图部分进行了修订；结合设计人员习惯对制图规则部分增加了剖面注写和列表注写两种方式。

...................查看附件11G101与03G101变化解析一、适用范围变化：二、受拉钢筋锚固长度等一般构造变化：三、构件标准构造详图变化............阅读全文新版平法图集11G101-1和11G101-3的小错误1. 11G101-1 P10，左侧文字部分最后一行，原文为“在其内部在中心位设置芯柱”应该为“在其内部在中心位置设置芯柱”2. 11G101-1 P19，左侧文字部分（即第3.5.3条）最后一行原文为“地下室外墙平注写方式”应该为“地下室外墙平面注写方式”............. 我也来说两句11G101-1解说图集中包括基础顶面以上的现浇混凝土柱、墙、梁、楼面与屋面板（有梁楼盖及无梁楼盖）等构件的平面整体表示方法制图规则和标准构造详图两部分内容。

施工中钢筋平法问题集锦[优质文档首发]在钢筋平法的应用过程中产生了不少问题，我们进行了汇总，一起来看看吧。

关于钢筋锚固长度钢筋锚固长度为此构件中的纵筋伸入彼构件内的长度，以彼构件的完整边线起算。

如：梁伸入柱中、柱伸入梁中、次梁伸入主梁中、柱伸入基础中、墙或板伸入梁中等等。

锚固长度是图集中的固定值。

选择锚固长度的前提条件是混凝土强度等级与抗震等级，然后参照钢筋种类决定。

在任何情况下，锚固长度不得小于250mm。

非框架梁（简支梁、连系梁、楼梯梁、过梁、雨篷阳台梁，不包括圈梁悬挑梁和基础梁）下部纵筋的锚固长度为12d。

当边柱内侧柱筋顶部和中柱柱筋顶部的直锚长度小于锚固长度时，可向内或向外侧弯12d。

框架梁上下纵筋及抗扭腰筋和非框架梁上部纵筋的锚固长度为0.4LaE加15d。

关于纵向受拉钢筋的绑扎搭接长度纵向受拉钢筋的绑扎搭接长度以锚固长度为先决条件，再根据纵向钢筋搭接接头的面积百分率给出3个修正系数来计算。

在任何情况下搭接长度不得小于300mm。

关于受力钢筋混凝土保护层最小厚度受力钢筋混凝土保护层厚度的前提条件是混凝土结构的环境类别。

其在图纸的结构说明页中均有详细规定。

一般情况下，无垫层基础是70mm，有垫层基础是35mm，柱是30mm，梁是25mm，板是20mm，薄板是15mm，图纸中均有具体规定。

关于保护层问题通常，钢筋工在绑扎主梁时，在梁下部纵筋之下，必须要垫好保护层，合理的保护层材料是混凝土垫块或塑料卡，用大块石子垫也是常有的事儿。

圈梁的保护层，一般应由混凝土工随打随垫，因为木工在支模时在圈梁钢筋上行走，事先垫了保护层更加容易跺倒箍筋。

板混凝土保护层是最不容易保证的。

如果按照合理的混凝土施工规程，钢筋工应当事先把板的钢筋保护层用混凝土垫块或塑料卡垫好，但各个工地不一定都是规范的，好多工地，混凝土工以及其他各个工种的人员都在已经绑扎好的钢筋上踩踏，这时，钢筋工完全有理由不给垫保护层，因为保护层垫起之后，更容易使绑扎好的钢筋网被踩得乱七八糟，不好修正，这时应由混凝土工随打随垫才对。

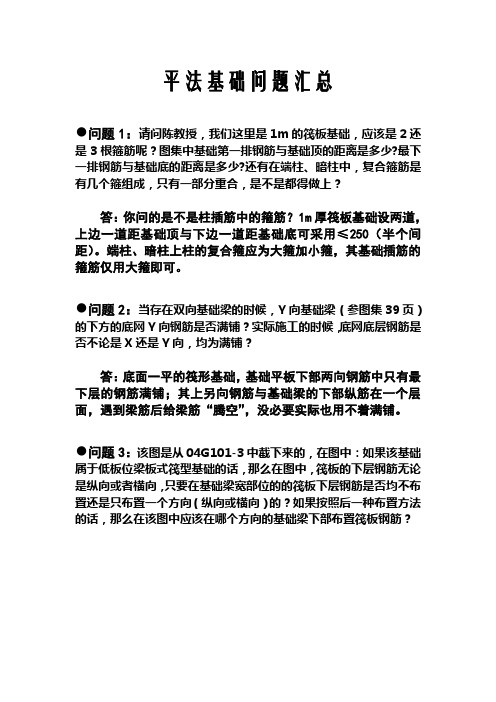

平法基础问题汇总●问题1：请问陈教授，我们这里是1m的筏板基础，应该是2还是3根箍筋呢？图集中基础第一排钢筋与基础顶的距离是多少?最下一排钢筋与基础底的距离是多少?还有在端柱、暗柱中，复合箍筋是有几个箍组成，只有一部分重合，是不是都得做上？答：你问的是不是柱插筋中的箍筋？1m厚筏板基础设两道，上边一道距基础顶与下边一道距基础底可采用≤250（半个间距）。

端柱、暗柱上柱的复合箍应为大箍加小箍，其基础插筋的箍筋仅用大箍即可。

●问题2：当存在双向基础梁的时候，Y向基础梁（参图集39页）的下方的底网Y向钢筋是否满铺？实际施工的时候，底网底层钢筋是否不论是X还是Y向，均为满铺？答：底面一平的筏形基础，基础平板下部两向钢筋中只有最下层的钢筋满铺；其上另向钢筋与基础梁的下部纵筋在一个层面，遇到梁筋后给梁筋“腾空”，没必要实际也用不着满铺。

●问题3：该图是从04G101-3中截下来的，在图中：如果该基础属于低板位梁板式筏型基础的话，那么在图中，筏板的下层钢筋无论是纵向或者横向，只要在基础梁宽部位的的筏板下层钢筋是否均不布置还是只布置一个方向（纵向或横向）的？如果按照后一种布置方法的话，那么在该图中应该在哪个方向的基础梁下部布置筏板钢筋？答：请对照38页底部钢筋层面布置理解.最底层的板筋[钢筋层面(1)]与同向梁底部纵筋不存在"同层面重叠"问题,所以应满布.只有另向板筋[钢筋层面(2)]与梁底部纵筋有"同层面重叠"问题,所以应给梁底部纵筋"让路".●问题4：（1）看了青来教授12月8日关于基础梁保护层的一个回复：“表中基础梁数据应加以修正。

在实际应用时，图集第38页已经明确规定最底层为基础底板，基础底板的钢筋已在表中明确规定（保护层）为40，而基础梁的钢筋在板筋之上，所以实际（保护层）将大于40。

但对于高板位和中板位梁板式筏形基础梁则应按规范执行”，再对比04G101-3图集第25页，感到现在有发布“勘误”的必要。

钢筋施工50个问答解疑第一节1.独立基础底部钢筋网，哪个方向的钢筋在下层那个方向的钢筋在上层答：独立基础钢筋长向筋在下面，短向筋在上面。

2.独立基础在什么情况下会出现顶部钢筋网哪个方向的钢筋在下层那个方向的钢筋在上层答：一般是双柱型独立基础或者是杯口独立基础时，有上部钢筋，受力钢筋在下，分布钢筋在上。

3、起步筋距离基础边尺寸是怎样确定的答：是75mm和S/2(半个间距)比较，哪个小取哪个。

4、计算根数时候“取整”一般有几种选择方式分别是什么通常选择哪种方式答：计算根数取整时一般有“三种”注写方式，分别是：向上取证、向下取整、四舍五入，一般选择向上取整5、DJJ、DJP、BJJ、BJP分别表示什么意思答：DJJ表示阶形截面普通独立基础，DJP坡形截面普通独立基础，BJJ阶形截面杯口独立基础，BJP坡形截面杯口独立基础。

第二节1、什么是复合箍筋什么是非复合箍筋答：复合箍是两个及以上的箍筋组合为一组的，只有一个箍筋的就是非符合箍。

2.柱子基础根部的箍筋是用复合箍筋还是非复合箍筋答：柱子基础根部因只起固定纵筋的作用，一般非符合箍就可以。

3、柱子纵筋拐头a值是怎样判断的答：是通过一个表来判断的。

也就是插筋埋入基础的高度和锚固长度的比较来判断，见下表。

4、柱子纵筋不能在一个截面搭接，焊接连接情况下错开长度是多少绑扎连接情况下错开长度是多少答：焊接情况下错开长度是35d和500比较取大。

绑扎情况下是0.3Lae（0.3的搭接长度）5、柱子纵筋与基础相邻层非连接区是多少首层的非连接区是多少焊接和绑扎连接有区别吗答：与基础邻层的非连接区是1/3净高，首层也是1/3净高，焊接和绑扎没有区别。

6、如果一根柱子遇到一根屋面框架梁，梁高为1200，柱子纵筋的锚固长度是850，这时候柱子的纵筋是伸到梁顶—保护层还是满足锚固长度就可以了答：因为柱子是梁的支座，所以必须伸到梁顶-保护层。

7、为什么箍筋的弯钩长度是11.9d答：10d+1.9d，10d是箍筋弯钩的直段长度，抗震结构是10d（非抗震为5d），1.9d是135度角弯钩的延伸尺寸。

钢筋标注格式的规范化在“平法钢筋标注”时，注意“钢筋标注格式”的规范化6Φ25 2/4 这种注写格式只适用于“单一规格”的钢筋标注。

4Φ25+2Φ22 2/4 这种注写格式是不规范的，因为它具有“二义性”。

图纸上的梁下部纵筋钢筋书写格式问题：问题：图纸中框梁有一跨下部通长筋的标注为：8Φ25+2Φ22 4/6 软件不认，我该如何输入？回复：1、上述格式不是“平法”的标准格式。

标准格式有“8Φ25 2/6”之类的格式——仅适用于“单一规格”的钢筋标注。

2、你可以按“2Φ25+2Φ22/6Φ25”的格式输入——这是标准的格式。

3、为什么把“6Φ25”放在下面第一排纵筋的位置？——因为这是梁的下部纵筋，粗钢筋放在下面第一排对加强梁的强度有利。

图纸上的梁上部纵筋钢筋书写格式问题：现在图纸上往往出现（上部纵筋）“2Φ18+4Φ20 4/2”这样的不规范格式，如果考虑到上部通长筋为2Φ18，则规范化格式应为“2Φ18+2Φ20/2Φ20”梁原位标注还支持 2Φ25+4Φ22/2Φ22+3Φ20 这样的规范格式。

框架梁上部通长筋根据抗震的构造要求，框架梁需要布置两根直径14以上的通长筋。

当设计的通长筋直径小于支座负筋直径时，在支座附近可以使用支座负筋执行通长筋的职能，此时，跨中处的通长筋就在一跨的两端1/3跨距的地方与支座负筋进行连接。

而一般的结构设计师为了操作方便，往往设计两根和支座负筋直径相等的上部通长筋。

此时，如果钢筋材料足够长，则无须接头；但由于钢筋的定尺长度有限，通长筋需要连接的时候，可以在跨中1/3跨度的范围之内进行连接。

框架梁上部纵筋不允许在距支座1/3跨距的范围内进行连接通长筋和架立筋的区别？“通长筋”是根据抗震要求设计的受力钢筋。

一般，通长筋都布置在箍筋角部，也起到架立筋的作用。

“架立筋”是构造要求的钢筋，箍筋的拐角处需要布置架立筋，这样箍筋才能立起来。

举个例子来说，梁上部通长筋设计为2φ25，箍筋为4肢箍，则除了2根上部通长筋以外，还得设置2根架立筋。

《11G101-3》中的35个基础平法问题1、常用基础有哪些形式？【答】基础的形式有很多。

但是总结起来，不外乎点、线、面、体四种形式。

点式：独立基础线式：条形基础面式：筏形基础体式：箱形基础2、独立基础分哪些形式？【答】独立基础的形式及图例【依据】《11G101-3》P73、基础标注“DJj1,400/300/300”表示什么意思？【答】“DJj”表示1号阶梯形普通独立基础,“400/300/300”表示台阶从下到上的尺寸。

【依据】《11G101-3》P84、基础标注“DJp1,400/300”表示什么意思？【答】“DJp1”表示1号坡形普通独立基础,“400/300”表示台阶从下到上的尺寸。

【依据】《11G101-3》P85、基础标注“BJj1，1200/300,800/700”表示什么意思？【答】“BJj1”表示1号阶梯形杯口独立基础。

“1200/300”表示杯口内从上到下的尺寸；“800/700”台阶从下到上的尺寸。

【依据】《11G101-3》P96、基础标注“B：XC14@200，YC16@150”表示什么意思？【答】"B"表示基础底部配筋。

"XC14@200 "表示从下往上，每隔200mm布置一根直径14的三级钢筋。

“YC16@150”表示从左往右，每隔150mm布置一根直径16的三级钢筋。

【依据】《11G101-3》P97、基础标注“B：X &Y C14@200”表示什么意思？【答】当两向配筋相同时，以X&Y打头注写。

【依据】《11G101-3》P98、独立基础底部钢筋长度缩减10%怎么构造？【答】以柱中心距基础边缘距离1250mm为界。

（1）柱中心距基础边缘距离＜1250mm时：所有底板钢筋端头距基础边缘距离=保护层厚C（2）柱中心距基础边缘距离≥1250mm时：一部分底板钢筋端头距基础边缘距离=保护层厚C；另一部分底板钢筋端头距基础边缘距离=10%边长-C；这两种钢筋“隔一布一”；各边最外侧钢筋长度不缩减。

平法钢筋11G101图集相关知识点1、什么叫平法？平法的表达方式，概括来讲，是把结构构件的尺寸和配筋等，按照平面整体表示制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型的完整的设计。

2、什么叫结构层楼面标高？结构层楼面标高系指将建筑图中的各层地面和楼面标高值扣除建筑面层及垫层做法厚度后的标高，结构层号应与建筑楼层号对应一致。

11G101平法系列图集共有三本，包括：11G101-1（主要讲的是现浇砼框架、剪力墙、梁、板部分的平面整体表示方法制图规则和构造详图）本图集包括基础顶面以上的现浇砼柱、剪力墙、梁、板（包括有梁楼盖和无梁楼盖）等构件的平法制图规则和标准构造图两大部分。

本图集适用于非抗震和抗震设防烈度为6~9度地区的现浇砼框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇砼墙体、柱、梁、板结构施工图的设计。

11G101-2（主要讲的是现浇砼板式楼梯部分的平面整体表示方法制图规则和构造详图）本图集包括现浇砼板式楼梯制图和标准构造图两大部分。

本图集适用于非抗震和抗震设防烈度为6~9度地区的现浇钢筋砼板式楼梯。

11G101-3（主要讲的是独立基础、条形基础、筏形基础及桩基承台部分的平面整体表示方法制图规则和构造详图）本图集包括常用的现浇砼独立基础、条形基础、筏形基础及桩基承台的平法制图规则和标准构造图两大部分。

本图集适用于各种结构类型的现浇砼独立基础、条形基础、筏形基础及桩基承台施工图设计。

第一部分制图规则柱平法施工图系在柱平面布置图采用列表注写方式或截面注写方式表达。

一、柱1、柱要计算哪些钢筋？柱要计算的钢筋主要有纵筋（基础插筋、中间层纵筋、顶层纵筋、变截面纵筋）、箍筋、拉筋。

这里要注意的是1、只有顶层纵筋才分边柱、角柱、中柱，其它层无须划分。

2、变截面纵筋要注意斜通上层和当前层锚固。
