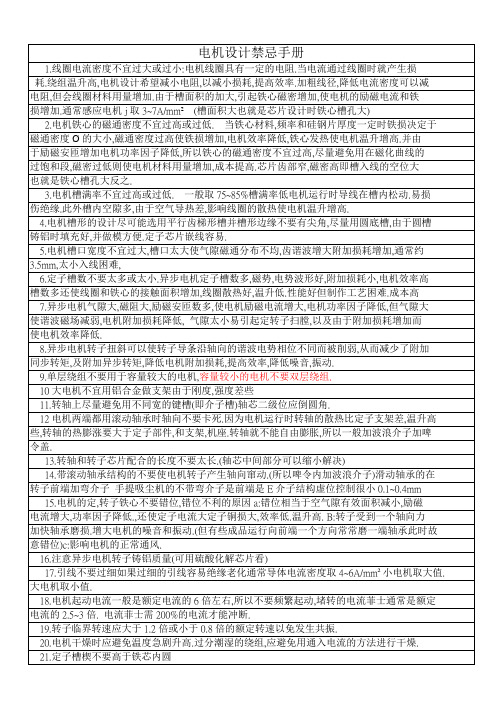

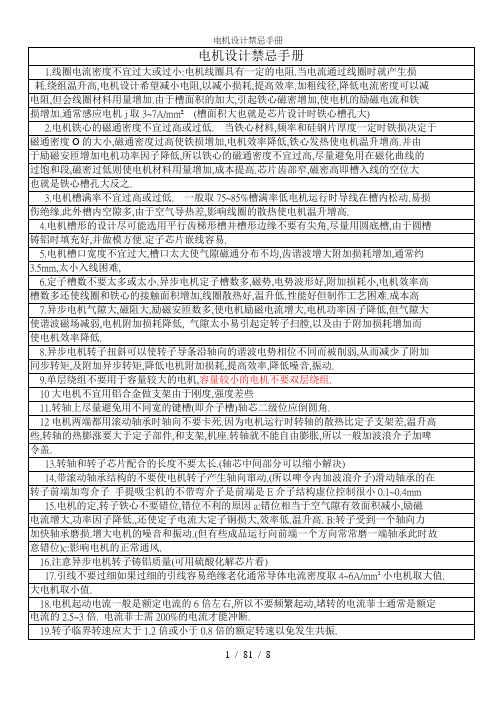

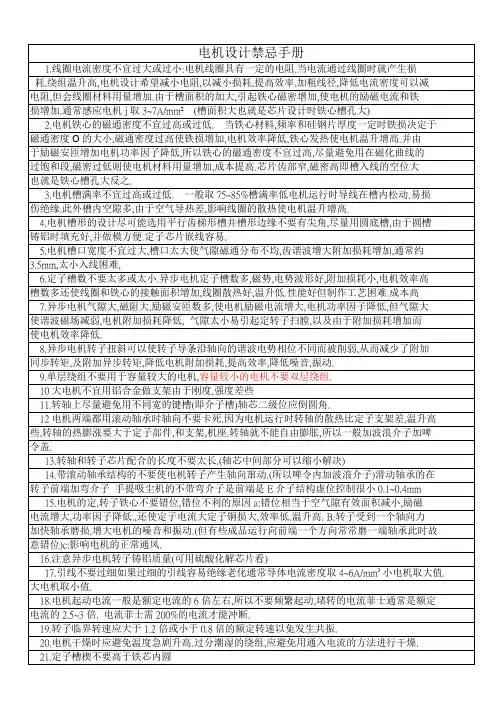

电气设计禁忌

电动机制造的加工方法生产要求的最佳战略1、团队参与今天日益变化的电动机要求,你的机器供货商必须是你的产品中的一员。

参与帮助你们设计产品,达到制造的最高水平以及继续理解你们的生产要求。

最成功的地方就是在你的原始产品设计何销售预测中加入供货商。

在碰到电动机性能和安装问题前,帮助更快地实现市场化产品。

有助于维持启动日程表。

允许你的制造业人员具有最可能的情节,实现转换和电机零件的结合。

这也是评估零件安装的问题和可能消除零件多种处理的时候了。

2、原型开发工作利用许多生产所需的实际工艺和工装,在工作单元中制造电机。

提供这种服务,是由于你们不具备配备合适设备和人员的晻贵电机实验室,用来生产这些原型电机。

另一个问题是,标准的生产必须中断以生产这些原型电机。

通过与你们机器供货商\的合作,这就使你们能够向用户提供测试产品和安装数据,更重要的是你们制造团队能够检验实际所需的严格工艺。

这就排除了潜在的制造问题。

3、匹配商业理念的合适设备合适的设备符合你们独特的公司理念。

因为有许多用户,所以有许多不同的实现这种理念的途径。

主题或今天使用的”BUZZ”字眼就是”倾斜制造”的概念。

所以机器供货商提供能满足要求的最佳方案。

我感觉工艺的共同主题是在你们整个加工过程中消除任何浪费。

让我们评估以下我们用这种思想所实现的东西;＊减少产品设计到投产的时间＊转化成本---原材料到成品＊制造空间＊交货性能+99%＊交货质量4、生产力的最高水平,包括质量、高能力、开机时间和kiss(使设备简单和智能)嘈音与震动1,嘈音限值嘈声是一种不希望有的不同频率和不同强度的无规律地组合在一起的声音.嘈声令人烦恼,讨厌,心神不安,分散注意力;长期生活在嘈声大的环境中,使人的听觉受到损害,甚至会引起神经系统疾病。

因此,嘈声控制是环境保护所面临的一个重要课题,而电机嘈声自然是电机的主要质量指标之一。

电机的嘈声可分为机械声、电磁嘈声和空气动力嘈声.产生各类嘈声的主要原因用因果分析图表示。

电动机制造的加工方法生产要求的最佳战略1、团队参与今天日益变化的电动机要求,你的机器供货商必须是你的产品中的一员。

参与帮助你们设计产品,达到制造的最高水平以及继续理解你们的生产要求。

最成功的地方就是在你的原始产品设计何销售预测中加入供货商。

在碰到电动机性能和安装问题前,帮助更快地实现市场化产品。

有助于维持启动日程表。

允许你的制造业人员具有最可能的情节,实现转换和电机零件的结合。

这也是评估零件安装的问题和可能消除零件多种处理的时候了。

2、原型开发工作利用许多生产所需的实际工艺和工装,在工作单元中制造电机。

提供这种服务,是由于你们不具备配备合适设备和人员的晻贵电机实验室,用来生产这些原型电机。

另一个问题是,标准的生产必须中断以生产这些原型电机。

通过与你们机器供货商\的合作,这就使你们能够向用户提供测试产品和安装数据,更重要的是你们制造团队能够检验实际所需的严格工艺。

这就排除了潜在的制造问题。

3、匹配商业理念的合适设备合适的设备符合你们独特的公司理念。

因为有许多用户,所以有许多不同的实现这种理念的途径。

主题或今天使用的”BUZZ”字眼就是”倾斜制造”的概念。

所以机器供货商提供能满足要求的最佳方案。

我感觉工艺的共同主题是在你们整个加工过程中消除任何浪费。

让我们评估以下我们用这种思想所实现的东西;＊减少产品设计到投产的时间＊转化成本---原材料到成品＊制造空间＊交货性能+99%＊交货质量4、生产力的最高水平,包括质量、高能力、开机时间和kiss(使设备简单和智能)嘈音与震动1,嘈音限值嘈声是一种不希望有的不同频率和不同强度的无规律地组合在一起的声音.嘈声令人烦恼,讨厌,心神不安,分散注意力;长期生活在嘈声大的环境中,使人的听觉受到损害,甚至会引起神经系统疾病。

因此,嘈声控制是环境保护所面临的一个重要课题,而电机嘈声自然是电机的主要质量指标之一。

电机的嘈声可分为机械声、电磁嘈声和空气动力嘈声.产生各类嘈声的主要原因用因果分析图表示。

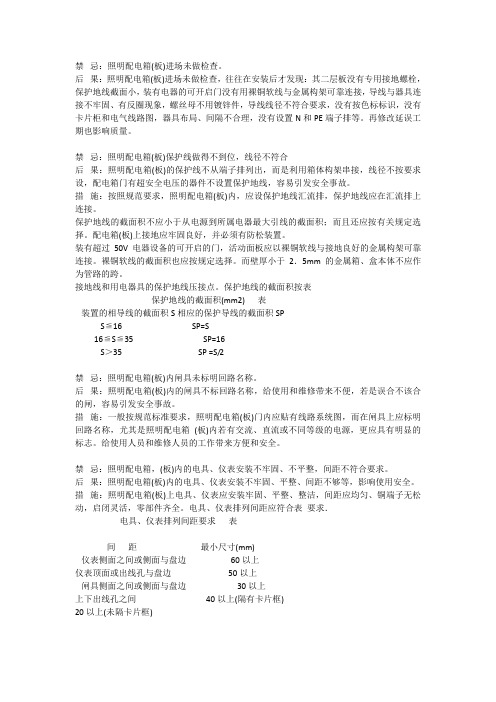

禁忌：照明配电箱(板)进场未做检查。

后果：照明配电箱(板)进场未做检查，往往在安装后才发现：其二层板没有专用接地螺栓，保护地线截面小，装有电器的可开启门没有用裸铜软线与金属构架可靠连接，导线与器具连接不牢固、有反圈现象，螺丝母不用镀锌件，导线线径不符合要求，没有按色标标识，没有卡片柜和电气线路图，器具布局、间隔不合理，没有设置N和PE端子排等。

再修改延误工期也影响质量。

禁忌：照明配电箱(板)保护线做得不到位，线径不符合后果：照明配电箱(板)的保护线不从端子排列出，而是利用箱体构架串接，线径不按要求设，配电箱门有超安全电压的器件不设置保护地线，容易引发安全事故。

措施：按照规范要求，照明配电箱(板)内，应设保护地线汇流排，保护地线应在汇流排上连接。

保护地线的截面积不应小于从电源到所属电器最大引线的截面积；而且还应按有关规定选择。

配电箱(板)上接地应牢固良好，并必须有防松装置。

装有超过50V电器设备的可开启的门，活动面板应以裸铜软线与接地良好的金属构架可靠连接。

裸铜软线的截面积也应按规定选择。

而壁厚小于2．5mm的金属箱、盒本体不应作为管路的跨。

接地线和用电器具的保护地线压接点。

保护地线的截面积按表保护地线的截面积(mm2) 表装置的相导线的截面积S相应的保护导线的截面积SPS≦16 SP=S16≦S≦35 SP=16S＞35 SP =S/2禁忌：照明配电箱(板)内闸具未标明回路名称。

后果：照明配电箱(板)内的闸具不标回路名称，给使用和维修带来不便，若是误合不该合的闸，容易引发安全事故。

措施：一般按规范标准要求，照明配电箱(板)门内应贴有线路系统图，而在闸具上应标明回路名称，尤其是照明配电箱(板)内若有交流、直流或不同等级的电源，更应具有明显的标志。

给使用人员和维修人员的工作带来方便和安全。

禁忌：照明配电箱，(板)内的电具、仪表安装不牢固、不平整，间距不符合要求。

后果：照明配电箱(板)内的电具、仪表安装不牢固、平整、间距不够等，影响使用安全。

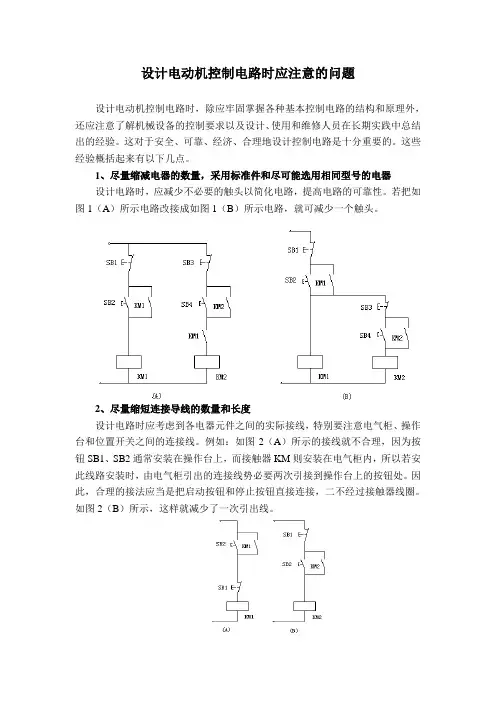

设计电动机控制电路时应注意的问题设计电动机控制电路时，除应牢固掌握各种基本控制电路的结构和原理外，还应注意了解机械设备的控制要求以及设计、使用和维修人员在长期实践中总结出的经验。

这对于安全、可靠、经济、合理地设计控制电路是十分重要的。

这些经验概括起来有以下几点。

1、尽量缩减电器的数量，采用标准件和尽可能选用相同型号的电器设计电路时，应减少不必要的触头以简化电路，提高电路的可靠性。

若把如图1（A）所示电路改接成如图1（B）所示电路，就可减少一个触头。

2、尽量缩短连接导线的数量和长度设计电路时应考虑到各电器元件之间的实际接线，特别要注意电气柜、操作台和位置开关之间的连接线。

例如：如图2（A）所示的接线就不合理，因为按钮SB1、SB2通常安装在操作台上，而接触器KM则安装在电气柜内，所以若安此线路安装时，由电气柜引出的连接线势必要两次引接到操作台上的按钮处。

因此，合理的接法应当是把启动按钮和停止按钮直接连接，二不经过接触器线圈。

如图2（B）所示，这样就减少了一次引出线。

3、正确连接电器的线圈在交流控制电路的一条支路中不能串联两个电器线圈，如图3（A）所示。

即使外加电压是两个线圈额定电压之和，也是不允许的。

因为每个线圈上所分配到的电压与线圈阻抗成正比，两个电器需要同时动作时其线圈应该并接，控制电路如图3（B）所示。

4、正确连接电器的触头同一个电器的常开和常闭辅助触头靠得很近，如果连接不当，将会造成线路工作不正常。

如图4（A）所示的接线，位置开关SQ的常开触头和常闭触头由于不是等电位，当触头断开产生电弧时很可能在两对触头间形成飞弧而造成电源短路。

因此，在一般情况下，将共有同一电源的所有接触器、继电器以及执行电器线圈的一端，均接在电源的另一侧，如图4（B）所示。

5、在满足控制要求的情况下，应尽量减少电器通电的数量以三相异步电动机串电阻降压启动的控制电路为例进行分析。

在如图5（A）所示的电路中，电动机启动后，接触器KM1和时间继电器ST就失去了作用，但仍需要长期通电，从而使能耗增加，电器寿命缩短。

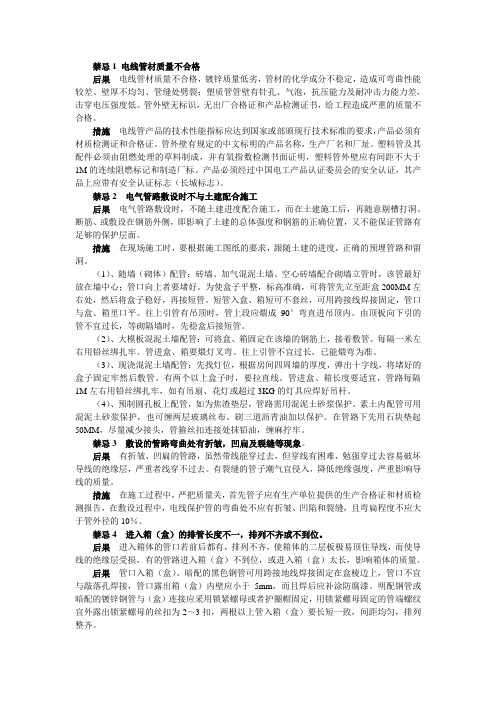

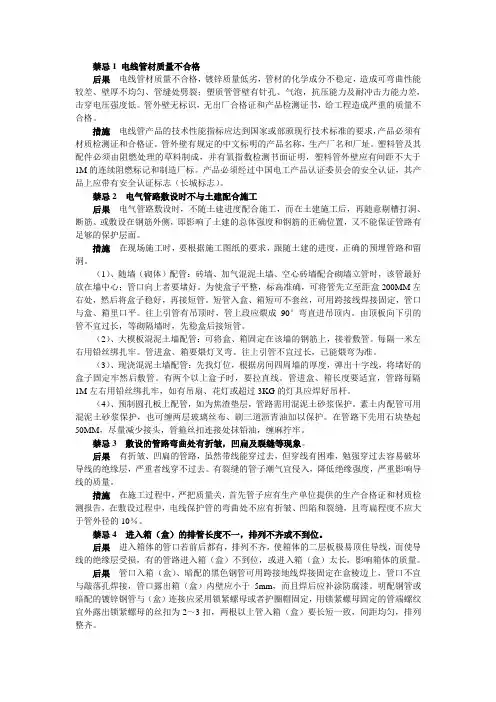

禁忌1 电线管材质量不合格后果电线管材质量不合格，镀锌质量低劣，管材的化学成分不稳定，造成可弯曲性能较差、壁厚不均匀、管缝处劈裂；塑质管管壁有针孔、气泡，抗压能力及耐冲击力能力差，击穿电压强度低。

管外壁无标识，无出厂合格证和产品检测证书，给工程造成严重的质量不合格。

措施电线管产品的技术性能指标应达到国家或部颁现行技术标准的要求，产品必须有材质检测证和合格证。

管外壁有规定的中文标明的产品名称，生产厂名和厂址。

塑料管及其配件必须由阻燃处理的草料制成，并有氧指数检测书面证明，塑料管外壁应有间距不大于1M的连续阻燃标记和制造厂标。

产品必须经过中国电工产品认证委员会的安全认证，其产品上应带有安全认证标志（长城标志）。

禁忌2 电气管路敷设时不与土建配合施工后果电气管路敷设时，不随土建进度配合施工，而在土建施工后，再随意剔槽打洞、断筋、或敷设在钢筋外侧，即影响了土建的总体强度和钢筋的正确位置，又不能保证管路有足够的保护层面。

措施在现场施工时，要根据施工图纸的要求，跟随土建的进度，正确的预埋管路和留洞。

（1）、随墙（砌体）配管：砖墙、加气混泥土墙、空心砖墙配合砌墙立管时，该管最好放在墙中心；管口向上者要堵好。

为使盒子平整，标高准确，可将管先立至距盒200MM左右处，然后将盒子稳好，再接短管。

短管入盒、箱短可不套丝，可用跨接线焊接固定，管口与盒、箱里口平。

往上引管有吊顶时，管上段应煨成90°弯直进吊顶内。

由顶板向下引的管不宜过长，等砌隔墙时，先稳盒后接短管。

（2）、大模板混泥土墙配管：可将盒、箱固定在该墙的钢筋上，接着敷管。

每隔一米左右用铅丝绑扎牢。

管进盒、箱要煨灯叉弯。

往上引管不宜过长，已能煨弯为准。

（3）、现浇混泥土墙配管：先找灯位，根据房间四周墙的厚度，弹出十字线，将堵好的盒子固定牢然后敷管。

有两个以上盒子时，要拉直线。

管进盒、箱长度要适宜，管路每隔1M左右用铅丝绑扎牢，如有吊扇、花灯或超过3KG的灯具应焊好吊杆。

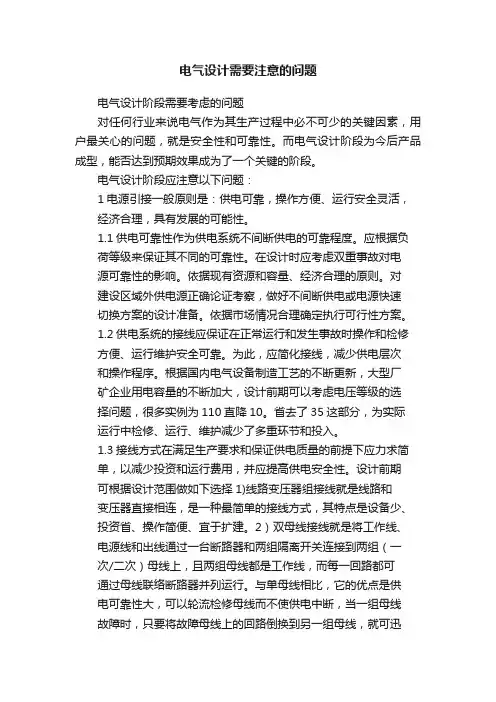

电气设计需要注意的问题电气设计阶段需要考虑的问题对任何行业来说电气作为其生产过程中必不可少的关键因素，用户最关心的问题，就是安全性和可靠性。

而电气设计阶段为今后产品成型，能否达到预期效果成为了一个关键的阶段。

电气设计阶段应注意以下问题：1电源引接一般原则是：供电可靠，操作方便、运行安全灵活，经济合理，具有发展的可能性。

1.1供电可靠性作为供电系统不间断供电的可靠程度。

应根据负荷等级来保证其不同的可靠性。

在设计时应考虑双重事故对电源可靠性的影响。

依据现有资源和容量、经济合理的原则。

对建设区域外供电源正确论证考察，做好不间断供电或电源快速切换方案的设计准备。

依据市场情况合理确定执行可行性方案。

1.2供电系统的接线应保证在正常运行和发生事故时操作和检修方便、运行维护安全可靠。

为此，应简化接线，减少供电层次和操作程序。

根据国内电气设备制造工艺的不断更新，大型厂矿企业用电容量的不断加大，设计前期可以考虑电压等级的选择问题，很多实例为110直降10。

省去了35这部分，为实际运行中检修、运行、维护减少了多重环节和投入。

1.3接线方式在满足生产要求和保证供电质量的前提下应力求简单，以减少投资和运行费用，并应提高供电安全性。

设计前期可根据设计范围做如下选择1)线路变压器组接线就是线路和变压器直接相连，是一种最简单的接线方式，其特点是设备少、投资省、操作简便、宜于扩建。

2）双母线接线就是将工作线、电源线和出线通过一台断路器和两组隔离开关连接到两组（一次/二次）母线上，且两组母线都是工作线，而每一回路都可通过母线联络断路器并列运行。

与单母线相比，它的优点是供电可靠性大，可以轮流检修母线而不使供电中断，当一组母线故障时，只要将故障母线上的回路倒换到另一组母线，就可迅速恢复供电，另外还具有调度、扩建、检修方便的优点。

1.4具有发展的可能性，接线方式应保证便于将来发展，同时能适应分期建设的需要。

设计前期，考虑到投资的回收及初期的负荷水平，特别是受限于资金的情况时，一般都是按最终规模进行设计规划，实施建设分期进行。

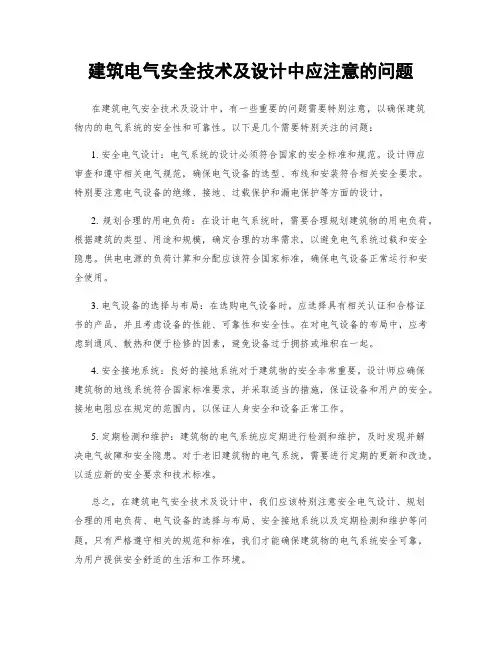

建筑电气设计需要注意的一些问题1、低压配电系统中导线{电缆)载流量与断路器整定电流不匹配问题。

电线(电缆)的载流量需与低压短路器的整定电流配合选择，供线路受到短路器的保护，是每个工程都要遇到的问题，是设计人员必须掌握的基本功，看起来很简单，但实际的施工图中问题很多，这类问题主要表现在导线允许持续载流量小于保护该导线的断路器脱扣器的整定电流。

正确的做法应是先按负荷的计算电流确定保护短路器的整定电流，再按其选择导线，使导线受到短路器的有效保护。

总之，应严格按照《低压配电设计规范》进行设计，全面考虑各种因素，以确保供电安全可靠。

2、减少低压柜的出线回路。

当我们做一个工程的电气设计时，首先将负荷的种类和位置确定，将同一区域内相同性质的负荷，由低压母线馈出的一个回路供电，这里的同一区域可以是同一层内，也可以是不同楼层但轴线位置相同的区域，这样做可以减少低压柜的出线回路，减少低压柜的台数，降低设备成本，缺点是当出线端故障或馈电回路检修时会造成大范围的断电，然而此种情况在现实中发生的可能性非常低，因此在非重要负荷采用大容量回路出线是可行的，也是降低电气设备成本的有效方法。

3、电缆线路的合理设计。

在一个工程中，线路左右上下纵横交错，小工程线路全长不下万米，大工程更是不计其数，所以线路上的总有功损耗是相当可观的，减少线路上的能耗必须引起设计重视。

在建筑中，低压配电室应靠近竖井，而且由低压配电室提供给每个竖井的干线，不至于产生支线沿着于线倒送的现象，亦即低压配电室与竖井位置的布局上应使线路都分向前送，尽可能减少回头输送电能的支线。

另外，还可利用某些季节性负荷的线路，这些用户不用时，可提供给常期用户作供电线路使用，以减少线路和电阻。

4、电气减灾系统的设计。

(1)安全用电。

人的生命安全是我们在运行电力系统中所必须首先考虑的问题。

电是双刃剑，安全使用才能带来方便和效益，我们应该牢记：安全第一。

(2)防雷。

雷击是一个概率事件，设置接闪器等防雷装置增大了落雷的概率，但可以有效地控制雷击灾害。

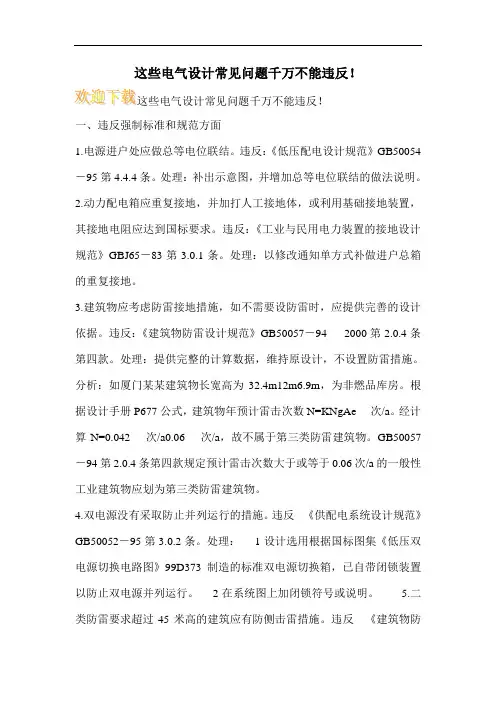

这些电气设计常见问题千万不能违反！这些电气设计常见问题千万不能违反！一、违反强制标准和规范方面1.电源进户处应做总等电位联结。

违反：《低压配电设计规范》GB50054－95第4.4.4条。

处理：补出示意图，并增加总等电位联结的做法说明。

2.动力配电箱应重复接地，并加打人工接地体，或利用基础接地装置，其接地电阻应达到国标要求。

违反：《工业与民用电力装置的接地设计规范》GBJ65－83第3.0.1条。

处理：以修改通知单方式补做进户总箱的重复接地。

3.建筑物应考虑防雷接地措施，如不需要设防雷时，应提供完善的设计依据。

违反：《建筑物防雷设计规范》GB50057－942000第2.0.4条第四款。

处理：提供完整的计算数据，维持原设计，不设置防雷措施。

分析：如厦门某某建筑物长宽高为32.4m12m6.9m，为非燃品库房。

根据设计手册P677公式，建筑物年预计雷击次数N=KNgAe次/a。

经计算N=0.042次/a0.06次/a，故不属于第三类防雷建筑物。

GB50057－94第2.0.4条第四款规定预计雷击次数大于或等于0.06次/a的一般性工业建筑物应划为第三类防雷建筑物。

4.双电源没有采取防止并列运行的措施。

违反《供配电系统设计规范》GB50052－95第3.0.2条。

处理：1设计选用根据国标图集《低压双电源切换电路图》99D373制造的标准双电源切换箱，已自带闭锁装置以防止双电源并列运行。

2在系统图上加闭锁符号或说明。

5.二类防雷要求超过45米高的建筑应有防侧击雷措施。

违反《建筑物防雷设计规范》GB50057－942000第3.3.10条。

处理：在防雷图上增加防侧击雷的做法说明详3.3.10条文。

6.五路220/380V外线电源应注明哪几路不能从变电所同一低压母线段引出，以保证两路互投电源的可靠性。

违反：《供配电系统设计规范》GB50052－95第2.0.2条。

处理：将电源引入线编号，加说明要求哪几路不能引自同一低压母线段。

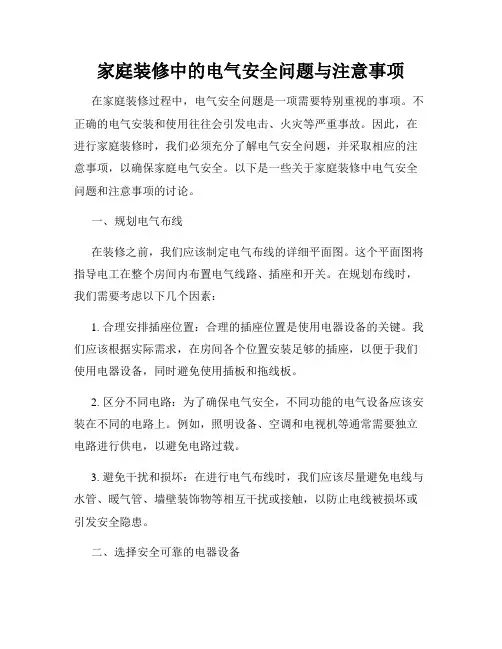

家庭装修中的电气安全问题与注意事项在家庭装修过程中，电气安全问题是一项需要特别重视的事项。

不正确的电气安装和使用往往会引发电击、火灾等严重事故。

因此，在进行家庭装修时，我们必须充分了解电气安全问题，并采取相应的注意事项，以确保家庭电气安全。

以下是一些关于家庭装修中电气安全问题和注意事项的讨论。

一、规划电气布线在装修之前，我们应该制定电气布线的详细平面图。

这个平面图将指导电工在整个房间内布置电气线路、插座和开关。

在规划布线时，我们需要考虑以下几个因素：1. 合理安排插座位置：合理的插座位置是使用电器设备的关键。

我们应该根据实际需求，在房间各个位置安装足够的插座，以便于我们使用电器设备，同时避免使用插板和拖线板。

2. 区分不同电路：为了确保电气安全，不同功能的电气设备应该安装在不同的电路上。

例如，照明设备、空调和电视机等通常需要独立电路进行供电，以避免电路过载。

3. 避免干扰和损坏：在进行电气布线时，我们应该尽量避免电线与水管、暖气管、墙壁装饰物等相互干扰或接触，以防止电线被损坏或引发安全隐患。

二、选择安全可靠的电器设备在装修过程中，我们需要购买各种电器设备，如灯具、电视机、空调等。

为了确保家庭电器的安全使用，我们在购买时应注意以下几个方面：1. 选择正规品牌：选择知名品牌的电器设备，品牌产品通常质量更可靠，售后服务也更完善。

2. 查看认证标志：我们应该留意电器设备上的认证标志，如CCC认证、CE认证等。

这些认证标志表明产品符合国家和国际的安全标准。

3. 注意电器功率：在购买电器设备时，我们需要根据家庭用电容量和电器功率来选择合适的设备。

过高功率的设备可能会导致电路过载，从而影响电气安全。

三、正确使用电气设备除了正确选择电器设备外，我们还需要正确使用电气设备，以确保家庭电气安全。

以下是一些建议：1. 正确使用插座：我们应该尽量避免使用插板和拖线板，以防止电路过载。

每个插座应仅连接一个电器设备，并保持插座干燥整洁。
