焊条烘干知识

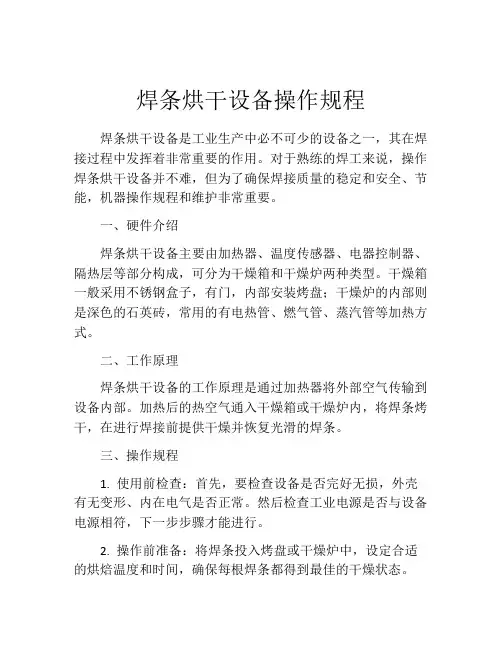

焊条烘干设备操作规程焊条烘干设备是工业生产中必不可少的设备之一，其在焊接过程中发挥着非常重要的作用。

对于熟练的焊工来说，操作焊条烘干设备并不难，但为了确保焊接质量的稳定和安全、节能，机器操作规程和维护非常重要。

一、硬件介绍焊条烘干设备主要由加热器、温度传感器、电器控制器、隔热层等部分构成，可分为干燥箱和干燥炉两种类型。

干燥箱一般采用不锈钢盒子，有门，内部安装烤盘；干燥炉的内部则是深色的石英砖，常用的有电热管、燃气管、蒸汽管等加热方式。

二、工作原理焊条烘干设备的工作原理是通过加热器将外部空气传输到设备内部。

加热后的热空气通入干燥箱或干燥炉内，将焊条烤干，在进行焊接前提供干燥并恢复光滑的焊条。

三、操作规程1. 使用前检查：首先，要检查设备是否完好无损，外壳有无变形、内在电气是否正常。

然后检查工业电源是否与设备电源相符，下一步步骤才能进行。

2. 操作前准备：将焊条投入烤盘或干燥炉中，设定合适的烘焙温度和时间，确保每根焊条都得到最佳的干燥状态。

3. 开机：按下设备上的电源开关，启动机器。

人员应注意安全，不将手里东西放入热气喷射口位置。

4. 设定温度：根据焊条要求的最佳操作温度，在设备上设置相应温度，并等待设备达到所需温度。

一般焊条要求在150-200℃之间进行干燥。

5. 烤焊条：将焊条放入干燥箱或干燥炉中，然后设定烘焙温度和时间，开始烤焊条。

一般情况下，要烤三个小时左右，具体视器具规格而定。

要确保每个焊条都得到充分、精确、均匀的烘烤。

6. 关机：设备完成干燥工作后应及时关掉电源开关，然后再任凭设备自然冷却。

7.检查设备：使用完焊条干燥设备后要检查设备状态是否正常，检查烤盘和烤盘下方的过滤器是否有杂物，如需清洗或更换，应及时进行。

四、安全注意事项1.使用前请确保设备和工具已经检查，电源是否正常接地，严禁湿手操作电气设备。

2.设备温度应预先设置好，不能随意调节，以免损坏设备。

3.在操作过程中应该定期检查烤盘的运行状态和电压以确保正常工作。

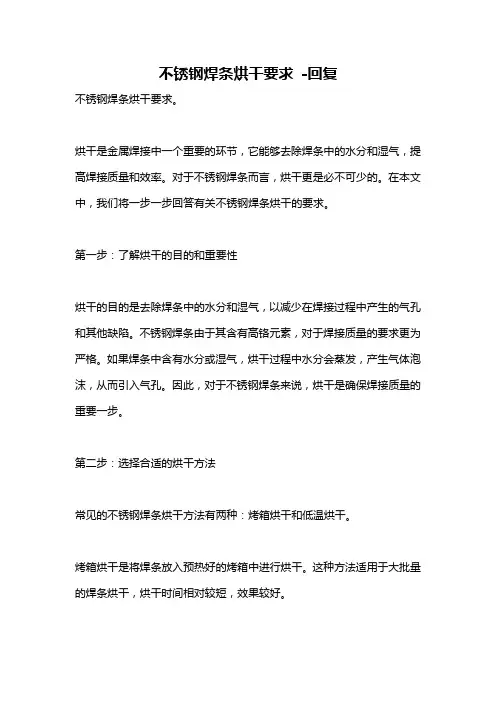

不锈钢焊条烘干要求-回复不锈钢焊条烘干要求。

烘干是金属焊接中一个重要的环节，它能够去除焊条中的水分和湿气，提高焊接质量和效率。

对于不锈钢焊条而言，烘干更是必不可少的。

在本文中，我们将一步一步回答有关不锈钢焊条烘干的要求。

第一步：了解烘干的目的和重要性烘干的目的是去除焊条中的水分和湿气，以减少在焊接过程中产生的气孔和其他缺陷。

不锈钢焊条由于其含有高铬元素，对于焊接质量的要求更为严格。

如果焊条中含有水分或湿气，烘干过程中水分会蒸发，产生气体泡沫，从而引入气孔。

因此，对于不锈钢焊条来说，烘干是确保焊接质量的重要一步。

第二步：选择合适的烘干方法常见的不锈钢焊条烘干方法有两种：烤箱烘干和低温烘干。

烤箱烘干是将焊条放入预热好的烤箱中进行烘干。

这种方法适用于大批量的焊条烘干，烘干时间相对较短，效果较好。

低温烘干是将焊条放入密闭容器中，利用低温环境下焊条表面的水分蒸发。

这种方法适用于小批量的焊条烘干，烘干时间相对较长。

根据具体情况选择合适的烘干方法，确保焊条烘干彻底，并避免过度烘干。

第三步：确定烘干时间和温度烘干时间和温度是烘干的两个重要参数。

根据不同型号和规格的不锈钢焊条，其烘干时间和温度有所不同。

一般情况下，不锈钢焊条的烘干时间为2-4小时，烘干温度为100-150摄氏度。

在设定烘干时间和温度时，需要考虑不同焊条的特性和烘干设备的性能，以确保烘干的彻底性和焊接质量。

第四步：注意烘干环境的要求除了烘干时间和温度外，烘干环境也对焊条的烘干效果和焊接质量有影响。

首先，烘干环境要求干燥，避免潮湿环境中焊条的再次吸湿。

此外，烘干环境中的温度和湿度要适宜，以确保焊条表面的水分蒸发彻底。

在烘干环境中，还应注意防止灰尘和杂质的污染。

灰尘和杂质会附着在焊条表面，影响焊接质量。

因此，在烘干环境中应保持清洁，并在烘干过程中定期检查焊条表面的清洁程度。

第五步：烘干后的储存和使用完成烘干后，焊条应迅速储存，并注意以下几点。

首先，焊条应存放在干燥通风的地方，避免潮湿环境。

焊条烘干箱安全操作规程一、操作前的准备工作1.检查焊条烘干箱的电源线是否有破损，电源插座是否接地正常。

2.检查控制面板是否正常，温度调节器是否可靠、准确。

3.检查排风系统是否正常，排风口是否畅通。

4.准备焊条，检查焊条是否损坏、受潮。

二、操作时的注意事项1.操作人员应穿戴好劳动防护用品，如隔热手套、防护眼镜等，并且确保焊条烘干箱操作场所通风良好。

2.将焊条放入焊条烘干箱内，注意焊条的整齐摆放，避免焊条交错或重叠。

3.根据焊条类型和要求，调节好焊条烘干箱的温度和烘干时间。

4.开启烘干箱后不得擅自离开，确保焊条烘干过程中的安全和有效性。

5.在焊条烘干过程中，禁止将异物或其他易燃物放入焊条烘干箱内。

6.在烘干结束后，应及时关闭烘干箱的电源，注意避免触电。

三、设备维护及安全检查1.定期清洁焊条烘干箱内部及电源线，避免积灰或油污影响设备的正常工作。

2.检查焊条烘干箱的散热器是否完好，保证散热良好，避免过热引发安全隐患。

3.进行设备的安全检查，包括电源线接线是否牢固、温度调节器是否准确等，并做好记录。

4.在使用过程中，若发现设备异常或存在安全隐患，应立即停止使用并进行维修。

四、使用注意事项1.焊条烘干箱仅用于焊条烘干，严禁用于其他用途。

2.烘干结束的焊条应放于干燥、通风处，避免重新受潮。

3.焊条烘干箱不得与易燃易爆物品放置在一起，以免引发火灾事故。

4.禁止擅自拆卸焊条烘干箱内部零部件，以免影响设备的正常运行或造成安全事故。

综上所述，焊条烘干箱的安全操作规程包括了操作前的准备工作、操作时的注意事项、设备的维护及安全检查以及使用注意事项等方面的内容。

操作人员在使用焊条烘干箱时必须严格按照规程进行操作，以确保设备的安全运行和人员的生命财产安全。

电焊条烘干箱安全操作规程
《电焊条烘干箱安全操作规程》
一、操作人员应接受相关安全培训，了解烘干箱的使用方法和安全操作规程。

二、在使用电焊条烘干箱之前，需检查设备是否完好，电源线是否损坏，温度控制器是否正常等。

三、使用烘干箱时，应注意通风透气，保持周围环境干燥。

四、在加热过程中，严禁将易燃物品靠近烘干箱，以免引发火灾事故。

五、操作人员必须穿戴防护用具，如手套、护目镜等，以免发生意外伤害。

六、使用电焊条烘干箱时，严禁触碰热表面或加热元件，以免烫伤。

七、有关操作人员应按照设备规定的时间和温度要求进行操作，切勿超负荷使用设备。

八、使用完毕后，必须切断电源并清理设备，保持设备的干净整洁。

九、在操作过程中，如有任何异常情况，应立即停止使用并及
时报告维修人员。

十、操作人员必须严格遵守以上操作规程，确保电焊条烘干箱的安全使用。

十一、遵守以上规程，如有意外损坏设备，责任由操作人员自行承担。

以上是关于电焊条烘干箱安全操作规程的详细内容，希望使用人员严格遵守，确保设备的安全使用及人身安全。

焊材烘箱操作规程
1.焊条的烘干规范烘干温度各保温时间，严格按焊条生产厂推荐的烘干
规范或有关技术规范要求进行。

国外焊材的烘干规范，按提供的焊材质保书上要求进行烘干。

下表为国产焊材的烘干规范：
1.焊条类别酸性焊条碱性低氢型焊条碱性不锈钢焊条
2.保温时间1h
3.烘干温度150℃±10℃350℃-400℃250℃±10℃
2.焊条烘干时应徐徐升温、保温、缓慢冷却，严禁将冷的焊条放入已升
至高温的烘箱中，或者将烘至高温的焊条从高温炉中突然取出冷却，以防止焊条药皮因骤冷骤热而产生开裂或脱落现象。

3.同一烘干箱每次只能装入同种烘干规范的焊条进行烘干。

对烘干规范
相同，但批号、牌号、规格不同的焊条，堆放时必须有一定的物理间隔，且焊条堆放不宜过高，保证焊材烘干均匀。

4.烘干后的焊材，应贮放在温度为120-150度的恒温保温箱中，随用随
取。

5.当焊条在施工现场放置超过4小时后，应对焊条重新烘干处理，但焊
条反复烘干次数不得超过3次。

焊条烘干标准嘿，朋友们！今天咱来聊聊焊条烘干标准这事儿。

你可别小瞧了这焊条烘干，它就像是给焊条洗了个舒服的热水澡，能让它变得更厉害呢！焊条这玩意儿，就好比是咱建筑工地上的小勇士，得精神饱满、状态绝佳才能发挥大作用呀。

要是焊条没烘干好，那不就跟咱人没吃饱饭一样，干活都没劲儿了嘛！你说要是用了没烘干好的焊条去焊接，那焊缝能牢固吗？能经得起时间的考验吗？那肯定不行啊！焊条烘干可不能随随便便，得有一定的标准和要求。

这就好像咱做饭得掌握火候一样，火大了不行，火小了也不行。

温度低了，焊条里的水分没跑干净，那可不行；温度高了，说不定焊条都被烤坏了呢！所以啊，得找到那个刚刚好的温度，让焊条舒舒服服地烘干。

咱再想想，焊条烘干不就跟咱晒被子差不多嘛。

晒被子得找个好天气，把被子摊开，让阳光好好晒晒。

焊条烘干也是一样，得找个合适的烘干设备，把焊条放进去，让温度均匀地作用在焊条上。

你可不能把焊条随便扔在一边就不管了，那可烘不干呀！还有啊，烘干的时间也很重要呢！就像咱煮汤，煮的时间短了，汤还没入味；煮的时间长了，汤都煮干了。

焊条烘干也是，时间太短，水分没除净；时间太长，焊条都被折腾得没脾气了。

这可得把握好分寸，根据焊条的种类和规格来确定合适的烘干时间。

而且啊，焊条烘干之后，可不能随便乱放。

就像咱刚做好的美食，得找个干净的地方放好，不能让灰尘啊什么的弄脏了。

焊条也是，烘干后要放在干燥、干净的地方，不然又吸了水分，那不就白烘干了嘛！你说这焊条烘干标准重要不重要？那当然重要啦！这可关系到焊接的质量，关系到工程的安全呢！咱可不能马虎对待。

所以啊，朋友们，一定要重视焊条烘干标准，严格按照要求来操作。

别嫌麻烦，这可是为了保证咱的工作质量，为了让咱的工程更加牢固、可靠。

让我们一起用心对待焊条烘干这件事，让我们的焊接工作更加出色！就这么定了，咱可不能在这上面掉链子呀！。

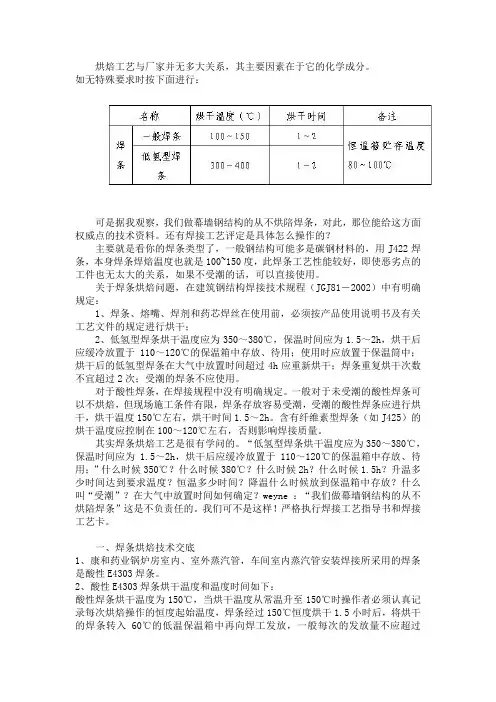

烘焙工艺与厂家并无多大关系，其主要因素在于它的化学成分。

如无特殊要求时按下面进行：可是据我观察，我们做幕墙钢结构的从不烘陪焊条，对此，那位能给这方面权威点的技术资料。

还有焊接工艺评定是具体怎么操作的？主要就是看你的焊条类型了，一般钢结构可能多是碳钢材料的，用J422焊条，本身焊条焊焙温度也就是100~150度，此焊条工艺性能较好，即使恶劣点的工件也无太大的关系，如果不受潮的话，可以直接使用。

关于焊条烘焙问题，在建筑钢结构焊接技术规程（JGJ81－2002）中有明确规定：1、焊条、熔嘴、焊剂和药芯焊丝在使用前，必须按产品使用说明书及有关工艺文件的规定进行烘干；2、低氢型焊条烘干温度应为350～380℃，保温时间应为1.5～2h，烘干后应缓冷放置于110～120℃的保温箱中存放、待用；使用时应放置于保温筒中；烘干后的低氢型焊条在大气中放置时间超过4h应重新烘干；焊条重复烘干次数不宜超过2次；受潮的焊条不应使用。

对于酸性焊条，在焊接规程中没有明确规定。

一般对于未受潮的酸性焊条可以不烘焙，但现场施工条件有限，焊条存放容易受潮，受潮的酸性焊条应进行烘干，烘干温度150℃左右，烘干时间1.5～2h。

含有纤维素型焊条（如J425）的烘干温度应控制在100～120℃左右，否则影响焊接质量。

其实焊条烘焙工艺是很有学问的。

“低氢型焊条烘干温度应为350～380℃，保温时间应为1.5～2h，烘干后应缓冷放置于110～120℃的保温箱中存放、待用；”什么时候350℃？什么时候380℃？什么时候2h？什么时候1.5h？升温多少时间达到要求温度？恒温多少时间？降温什么时候放到保温箱中存放？什么叫“受潮”？在大气中放置时间如何确定？weyne ：“我们做幕墙钢结构的从不烘陪焊条”这是不负责任的。

我们可不是这样！严格执行焊接工艺指导书和焊接工艺卡。

一、焊条烘焙技术交底1、康和药业锅炉房室内、室外蒸汽管，车间室内蒸汽管安装焊接所采用的焊条是酸性E4303焊条。

焊条烘干规范-CAL-FENGHAI.-(YICAI)-Company One1（参考标准JB/T3223-96 《焊接材料质量管理规程》）一、焊条烘干（以下为常用参数，对于不同厂家，有不同要求）1、酸性低碳钢电焊条烘至150-200℃，保温小时（如大西洋为150℃，小时）；2、碱性低氢电焊条，烘至350℃-400℃，保温1-2小时（有的为350℃，1小时，有的380℃，1-2小时）；二、焊条保存保存温度严格说应按照用途进行分级，对于钢结构焊条，要求较低，保存温度应不低于5℃，空气相对湿度不高于60%，存放时间通常为3年（超过三年不得在压力容器中使用），保证时间为2年，对于低氢焊条，即超过2年的要进行焊条的复验，严格是要求进行氢含量测定（有条件时参考本单位焊材质保等级要求）。

三、焊条回烘一般可以重复烘焙2次，回烘温度和时间不变，超过2次须征求厂家意见再做决定（原则上不得超过2次）。

四、焊条报废结构钢焊条，尤其低氢焊条，当出现药皮严重受潮，表面“白花”严重，发生药皮粘结结饼，或发现焊条药皮剥落时，可认为该焊条不具备使用功能，即报废。

五、焊条受潮后的影响焊条受潮后，对焊接工艺的影响主要有：1、电弧强烈，燃烧不稳定；2、飞溅多、颗粒大；3、熔深大，容易产生咬边；4、熔渣的覆盖不均匀，焊缝形状粗糙，凸起、压坑出现；5、熔渣清理困难，表面气孔增多；6、致使焊缝表面出现裂纹。

低氢型焊条烘干温度应为350～380_，保温时间应为～2h，烘干后应缓冷放置于110～120_的保温箱中存放、待用；使用时应置于保温筒中；烘干后的低氢型焊条在大气中放置时间超过4h 应重新烘干；焊条重复烘干次数不宜超过2 次；受潮的焊条不应使用；2。

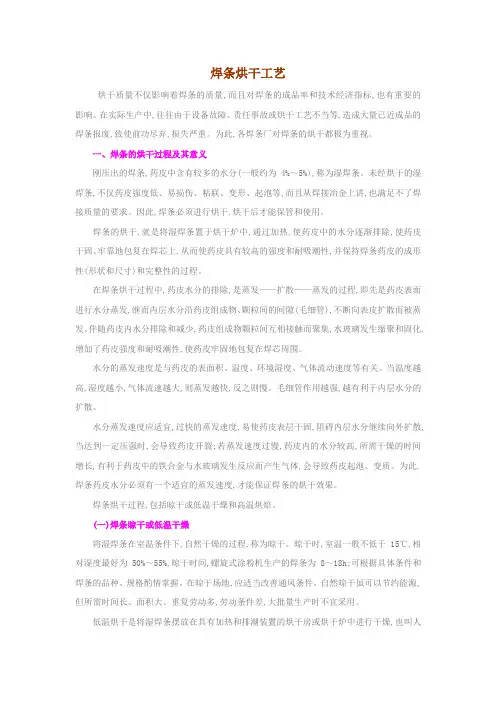

焊条烘干工艺烘干质量不仅影响着焊条的质量,而且对焊条的成品率和技术经济指标,也有重要的影响。

在实际生产中,往往由于设备故障、责任事故或烘干工艺不当等,造成大量已近成品的焊条报废,致使前功尽弃,损失严重。

为此,各焊条厂对焊条的烘干都极为重视。

一、焊条的烘干过程及其意义刚压出的焊条,药皮中含有较多的水分(一般约为4%～5%),称为湿焊条。

未经烘干的湿焊条,不仅药皮强度低、易损伤、粘联、变形、起泡等,而且从焊接冶金上讲,也满足不了焊接质量的要求。

因此,焊条必须进行烘干,烘干后才能保管和使用。

焊条的烘干,就是将湿焊条置于烘干炉中,通过加热,使药皮中的水分逐渐排除,使药皮干固、牢靠地包复在焊芯上,从而使药皮具有较高的强度和耐吸潮性,并保持焊条药皮的成形性(形状和尺寸)和完整性的过程。

在焊条烘干过程中,药皮水分的排除,是蒸发——扩散——蒸发的过程,即先是药皮表面进行水分蒸发,继而内层水分沿药皮组成物、颗粒间的间隙(毛细管),不断向表皮扩散而被蒸发。

伴随药皮内水分排除和减少,药皮组成物颗粒间互相接触而聚集,水玻璃发生缩聚和固化,增加了药皮强度和耐吸潮性,使药皮牢固地包复在焊芯周围。

水分的蒸发速度是与药皮的表面积、温度、环境湿度、气体流动速度等有关。

当温度越高,湿度越小,气体流速越大,则蒸发越快,反之则慢。

毛细管作用越强,越有利于内层水分的扩散。

水分蒸发速度应适宜,过快的蒸发速度,易使药皮表层干固,阻碍内层水分继续向外扩散,当达到一定压强时,会导致药皮开裂;若蒸发速度过慢,药皮内的水分较高,所需干燥的时间增长,有利于药皮中的铁合金与水玻璃发生反应而产生气体,会导致药皮起泡、变质。

为此,焊条药皮水分必须有一个适宜的蒸发速度,才能保证焊条的烘干效果。

焊条烘干过程,包括晾干或低温干燥和高温烘焙。

(一)焊条晾干或低温干燥将湿焊条在室温条件下,自然干燥的过程,称为晾干。

晾干时,室温一般不低于15℃,相对湿度最好为50%～55%,晾干时间,螺旋式涂粉机生产的焊条为8～18h;可根据具体条件和焊条的品种、规格酌情掌握。

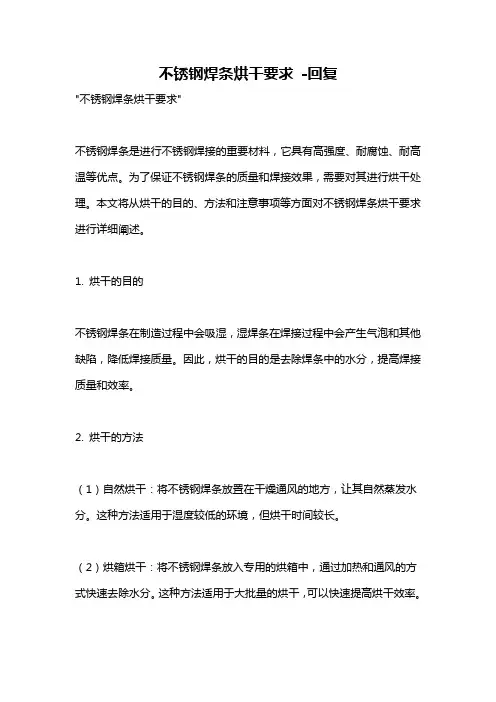

不锈钢焊条烘干要求-回复"不锈钢焊条烘干要求"不锈钢焊条是进行不锈钢焊接的重要材料，它具有高强度、耐腐蚀、耐高温等优点。

为了保证不锈钢焊条的质量和焊接效果，需要对其进行烘干处理。

本文将从烘干的目的、方法和注意事项等方面对不锈钢焊条烘干要求进行详细阐述。

1. 烘干的目的不锈钢焊条在制造过程中会吸湿，湿焊条在焊接过程中会产生气泡和其他缺陷，降低焊接质量。

因此，烘干的目的是去除焊条中的水分，提高焊接质量和效率。

2. 烘干的方法（1）自然烘干：将不锈钢焊条放置在干燥通风的地方，让其自然蒸发水分。

这种方法适用于湿度较低的环境，但烘干时间较长。

（2）烘箱烘干：将不锈钢焊条放入专用的烘箱中，通过加热和通风的方式快速去除水分。

这种方法适用于大批量的烘干，可以快速提高烘干效率。

3. 烘干的注意事项（1）温度控制：不锈钢焊条的烘干温度一般控制在80-120之间，过高的温度会引起焊条变形或氧化，影响其使用效果。

（2）时间控制：烘干时间一般为2-4小时，具体时间根据焊条的湿度和规格而定。

烘干时间过长会造成能量浪费，过短则会无法完全去除水分。

（3）保护措施：在烘干过程中，应注意保护焊条，避免受到外界的污染和损坏。

可以使用防尘袋或密封容器进行包装。

（4）检测焊条干燥程度：可以使用烘干箱内置的湿度计或称重法来检测焊条的湿度。

湿度达到规定的标准后，表示焊条已经干燥。

4. 烘干的时间和频率不锈钢焊条的烘干时间和频率根据使用的环境和要求来确定。

一般情况下，焊条在焊接前应进行烘干，确保焊接质量。

对于一些特殊要求的焊接任务，烘干的时间和频率可以根据具体需求来调整。

总结起来，不锈钢焊条烘干的要求包括了对烘干目的、方法、注意事项和时间频率的要求。

只有在正确的烘干条件下，才能保证焊条的质量和焊接效果。

在实际应用中，需要根据具体情况来选择适宜的烘干方法和参数，以确保焊条的正确使用。

通过正确的烘干处理，不锈钢焊条能够发挥最佳的性能，提高焊接质量和效率。

我司常用焊材烘焙要求一览表注：若超出上列表中所示的焊材类别，则按照产品说明书具体要求进行烘干处理min50100150200250300℃不锈钢焊条烘干温度时间曲线50100150200250300350400℃低氢碱性焊条烘干温度时间曲线二．焊材二级库应具备的条件1．根据焊材的库存情况，及时进行补充，保证焊材库存量，焊材质保书应该同焊条一起到货。

2．焊接材料入库时，应检查焊接材料的包装有无损坏，并核对牌号、批号、规格及数量，确认无误后方可入库。

3．焊接材料保管员必须将焊接材料的入库时间、品种、牌号、批号详细记录在焊接材料入库登记账上，并签名。

4．所有的焊接材料，要按种类、牌号、批号、规格和进货时间分类码垛存放，并应有明确标记，避免混放。

5．仓库内应设有经过检定合格并在有效期内的温度计，湿度计和良好的通风，除湿装置，湿度计和温度计放在去湿机的斜对面，并定期进行检查，保证库房的温、湿度符合存储要求。

6．焊条仓库室温不低于5℃，相对湿度保持在60%以下，每天上午下午各检查一次，并按下表做好记录，发现不符合要求时应及时调整。

7．焊材摆放离地面应在300mm以上，离墙壁也在300mm以上，码垛间距150mm便于经常检查，做到日清月洁。

搬运焊条时，要轻拿轻放，防止包装物破损药皮脱落。

8．焊条分类摆放到架上，要贴好标签，以便查看取用。

9．入库后的焊条如超过保存期（最长时间为一年），保管人员应书面通知质量管理部检验员进行检查，确认合格后方可继续发放使用，否则不准出库。

10．对特殊使用的材料，如奥氏体不锈钢、双相钢、镍基合金钢、铜及铜合金焊条等应单独存放，同时保管过程中防止锈蚀、失效和过期，并分类保管，严禁混杂。

三．烘焙的控制要求及焊材在温箱中的摆放要求1．焊条必须经过烘焙才能发放使用。

2．焊条的使用应根据日常需量进行启封烘焙，一次烘焙量不可过多，焊条启封后应立即烘焙。

3．焊条烘焙的具体方法按制造厂的说明书规定进行。

焊条在生产制造、运输、贮存的过程中往往会因吸潮，使药皮中的水分增加，从而使工艺性能变坏，造成电弧不稳、飞溅增大，并容易产生气孔、裂纹等缺陷。

因此在使用前必须进行烘干以去除药皮中的水分，否则，药皮中的水分在焊接过程时分解出来的氢将残留在焊缝周围的金属中，致使焊缝产生气孔和冷裂纹，发生焊接质量事故。

●减少焊接过程中的飞溅，使焊接电弧能够稳定地燃烧；●防止在焊缝中产生气孔；●防止产生在焊接某些低合金钢时由氢引起的延迟裂纹。

焊条烘干应注意以下几点：●焊材烘干设备必须完好，其控制仪表应检定合格并在有效期内，否则不允许使用；●焊条的烘干温度和时间应按焊材使用说明书进行；●焊材烘干员必须如实填写《焊材发放回收记录》、《焊材库温度、干湿度记录》、《焊材烘干、保温记录》，质检人员不定期对其进行检查，请签字确认；●酸性焊条的烘焙温度一般为150℃～250℃，烘干时间1h；（对水分产生气孔的敏感性较小，所以烘干温度相对要低一些）●碱性焊条的烘干温度一般为300℃～400℃，烘干时间1～2h；（对水分产生气孔的敏感性较大，所以烘干温度相对要高一些）●焊条（碱性）烘干温度不宜过高，一是因为浪费能源，而是因为当烘干温度超过规定温度时，药皮易开裂脱落，且药皮中的某些成分（CaCO3）就要发生分解，起不到应有的保护作用；●烘干焊条时，禁止将焊条突然放进高温炉内，或从高温炉中突然取出冷却，防止焊条因骤冷骤热而发生焊条药皮开裂脱落现象，不得向正在烘干的烘干箱内投放焊条或抽取焊条；●焊条放进烘干箱后应缓慢升温，其升温速度不得超过5℃/分钟，当升到规定烘干温度时，按要求进行恒温。

到达恒温时间后，可将焊条取出放入100～150℃的保温箱内，随用随取；●焊条烘干恒温时间不得随意延长，以免焊条长时间在高温状态下产生过热，使药皮疏松脱落，焊芯退火；●也不要从高温箱内突然取出，要慢慢加热，慢慢冷却，以防止药皮因骤热或骤冷而产生开裂、脱落等现象；●焊工根据使用量从保温箱内转移焊条到保温桶内，拿到施工现场进行焊接工作；●烘干焊条时，焊条不应成垛或成捆地堆放，应铺放成层状，每层焊条堆放不能太厚，一般焊材在烘干箱内叠放层数φ3.2mm不超过5层，φ4.0mm不超过4层，避免焊条叠放层数过多导致烘干时受热不均和潮气不易排出；●当天没有用完的焊条，应放到保温箱内，否则要重新烘干才能使用，尤其是碱性焊条；●焊条在常温下放置时间不应超过4小时，如超过则应重新烘干；●焊条不能多次反复烘干，一般累计烘干次数不得超过3次，否则容易变质失效；●烘干后未使用完的焊条，若焊接工作已经完成，短期内不会再使用到，应从保温箱内取出放置在原焊条包装桶内，用标签注明烘干的次数；●再次烘干的焊条必须进行外观检查，发现有药皮脱落、弯曲、返锈、严重受潮等现象时，该部分焊材应做报废处理，不得进行再次烘干和使用；●焊工焊条期间，应有专职人员负责对操作过程进行检查和核对，对每批次焊条不得少于一次，并在操作记录上签名。

常用焊材烘干温度及保持时间常用焊材的烘干温度和保持时间如下：
碳钢和低合金钢焊条J422、J426、J427、J502的烘干温
度为150℃，保持时间为1小时。

碳钢和低合金钢焊条J506/J507、J506RH/J507RH、
J507MoW、J557、J556RH、J606/J607、J607RH、J707、
J707RH的烘干温度为300℃，保持时间为1小时。

低温钢焊条W607/W707的烘干温度为350℃，保持时间
为1小时。

钼和铬钼耐热钢焊条R307H、R317/R407/R507、A102、
A107、A132/A002的烘干温度为150℃，保持时间为1小时。

铬镍不锈钢焊条A137、A202、A207、A022/A212/A242、G202的烘干温度为250℃，保持时间为1小时。

铬不锈钢焊条G207、G302、G307、HJ431的烘干温度为300℃，保持时间为2小时。

熔炼焊剂HJ350/HJ260、HJ250的烘干温度为300-400℃，保持时间为2小时。

烧结焊剂SJ101、SJ102的烘干温度为300-350℃，保持时间为2小时。

焊条烘焙工艺
1、焊条使用前，如果焊条说明书无特殊规定时，一般应进行烘干。

酸性焊条视受潮情况在75～150℃烘干1～2小时；碱性低氢型结构钢焊条应在350～400℃烘干1～2小时，烘干的焊条应放在100～150℃保温箱（筒）内，随用随取，使用时注意保持干燥。

2、领用的焊条冷却至室温4小时后，应重新烘干。

重复烘干的次数不宜超过3次。

3、不锈钢焊条不得重复烘焙。

4、烘干焊条时，焊条不宜成垛或成捆堆放，应铺放成层状，每层焊条不能太厚（一般1～3层），避免焊条烘干时受热不均和潮气不易排除。

5、焊条烘干时应作好记录，记录上应有焊条的牌号、批号、温度、时间等项内容。

焊材烘烤温度标准
一、目的
本标准规定了焊材的烘烤温度要求，以确保焊接质量并避免材料损坏。

二、焊材类型
1. 焊条：常见的焊条材料包括低碳钢、高碳钢、不锈钢等。

根据焊条的材质和用途，烘烤温度范围在250℃至450℃之间。

2. 焊丝：常见的焊丝材料包括不锈钢、低合金钢、铝合金等。

根据焊丝的材质和规格，烘烤温度范围在150℃至350℃之间。

3. 焊剂：常见的焊剂包括松香焊剂、无机焊剂等。

根据焊剂的类型和用途，烘烤温度范围在150℃至250℃之间。

三、焊材规格
1. 焊条：根据规格不同，烘烤时间在30分钟至1小时之间。

较细的焊条烘烤时间较短，较粗的焊条烘烤时间较长。

2. 焊丝：根据规格不同，烘烤时间在15分钟至1小时之间。

较细的焊丝烘烤时间较短，较粗的焊丝烘烤时间较长。

3. 焊剂：根据规格不同，烘烤时间在20分钟至45分钟之间。

四、环境温度
1. 在常温下进行烘烤，环境温度应控制在20℃至30℃之间。

2. 在低温下进行烘烤，环境温度应适当提高，以确保焊材充分干燥。

五、烘烤时间
1. 按照焊材类型和规格，烘烤时间应符合规定要求。

具体时间可参考相关技术规范或厂家提供的说明书。

2. 烘烤时间不应过长，以免造成焊材老化或降低焊接性能。

六、重复烘烤
1. 若焊材受潮或水分超标，可进行重复烘烤，但每次烘烤时间不宜过长。

一般建议不超过两次重复烘烤。

2. 对于不同类型的焊材，重复烘烤的温度和时间应遵循相关规定，以保证焊接质量。

焊条烘干设备操作规程一、目的和适用范围：本操作规程是为了确保焊条烘干设备的正常运行和使用，合理进行操作和维护，保证焊条的质量和安全生产，适用于所有使用焊条烘干设备的操作人员。

二、设备介绍：焊条烘干设备是用于将焊条中的水分蒸发，使焊条达到适合焊接的状态的设备。

它由控制面板、加热系统和烘干室组成。

烘干室内有焊条放置架，能够容纳和烘干多根焊条。

三、操作步骤：1. 检查设备及周围环境是否符合安全要求，确保设备无任何故障和异常。

2. 打开设备控制面板的电源开关，检查各个指示灯是否正常。

3. 将需要烘干的焊条放置在焊条放置架上，注意放置的位置要均匀且间距适当。

4. 关闭烘干室门，确保密封良好。

5. 调节控制面板上的温度和时间参数，根据焊条的种类和长度进行设置。

6. 按下启动按钮，启动加热系统，开始进行烘干过程。

7. 在烘干过程中，定期观察控制面板上的温度和时间显示，确保参数的正常工作。

8. 烘干时间到达后，设备会自动停止加热，并发出提示音。

此时可以停止操作，打开烘干室门，取出烘干好的焊条。

9. 关闭设备控制面板的电源开关，断开电源。

四、注意事项：1. 操作人员必须熟知设备的结构和性能，了解焊条的烘干要求，严格按照操作规程进行操作。

2. 操作人员应戴好劳动防护用品，包括手套、防护眼镜等。

3. 在操作过程中，禁止触摸设备的加热部分，以免烫伤。

4. 在加热过程中，不得将可燃物放置在设备附近，以防引发火灾。

5. 烘干完毕后，注意设备内部的温度，避免烫伤。

6. 设备不得超载使用，烘干架上的焊条数量应符合设备的额定容量。

7. 设备报警时，应立即停止操作，检查故障原因，排除故障后才能继续使用。

8. 定期进行设备的维护和保养，清理设备内部的灰尘和污垢。

9. 在设备长时间不使用时，应断开电源，避免不必要的能源浪费和安全隐患。

五、设备维护：1. 每天使用后，清理设备内部的灰尘和焊渣。

2. 每周检查一次设备的加热系统和控制面板，确保其正常工作。

不锈钢焊条烘干要求的温度和时间哎呀，说到不锈钢焊条的烘干，简直就是一门艺术。

你知道吗？这可不仅仅是把焊条扔在烘箱里那么简单。

要搞明白这些烘干要求，就得像调制一杯完美的咖啡那样精细。

首先，咱们得从烘干温度说起。

一般来说，不锈钢焊条的烘干温度在150到300摄氏度之间。

这就像是选择烤箱的温度一样，温度高了容易让焊条变干变脆，温度低了可能没法彻底去除焊条上的水分。

所以说，温度的把握简直就是金牌烘焙师的“独门绝技”。

1. 温度要求1.1 低温烘干：如果你用的是低温烘干，大约150到200摄氏度，这个温度适合那些较为敏感的焊条。

低温烘干时间也会比较长，一般需要大约1到2小时，这样才能确保焊条内部的水分被完全蒸发掉。

记住，这个过程可是耐心的考验，绝对不能急躁。

不然，焊条干得不均匀，结果焊接时可就得麻烦了。

1.2 高温烘干：高温烘干则是另一种打法，温度一般在250到300摄氏度之间。

这时候，烘干时间会大大缩短，一般控制在半小时到1小时就差不多了。

高温可以迅速去除焊条上的水分，但一定要小心，过高的温度会让焊条表面出现裂纹，效果也会大打折扣。

所以呢，要在高温和高效之间找到那个完美的平衡点。

2. 烘干时间2.1 短时间烘干：有些焊条特别喜欢快速烘干的环境，就像是急于上场的明星演员，急不可待。

一般来说，短时间的烘干多用于高温处理，那些干得特别快的焊条，时间控制在30分钟左右就好。

这样可以保持焊条的质量和性能，让它在焊接时表现得像明星一样出色。

2.2 长时间烘干：相对的，长时间的烘干就像是一场耐力赛，时间要久一些，大约1到2小时，甚至更久。

这个过程适合那些水分较多的焊条，确保每一根焊条都能被烘干透彻。

虽然时间长了点，但结果通常更稳妥，焊条的性能也会更有保障。

3. 注意事项3.1 湿气的影响：不锈钢焊条最怕的就是湿气，这就像是给人穿了湿漉漉的衣服一样，焊接效果差，质量也不好。

因此，在烘干之前，一定要把焊条存放在干燥的地方，避免湿气侵袭。
